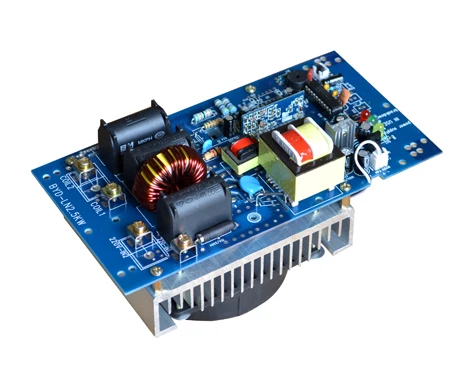

Высокочастотная Электромагнитная Индукционная панель управления нагревом, 2000 Вт, 2 кВт, 220 В

2000 Вт Электромагнитная нагревательная панель управления

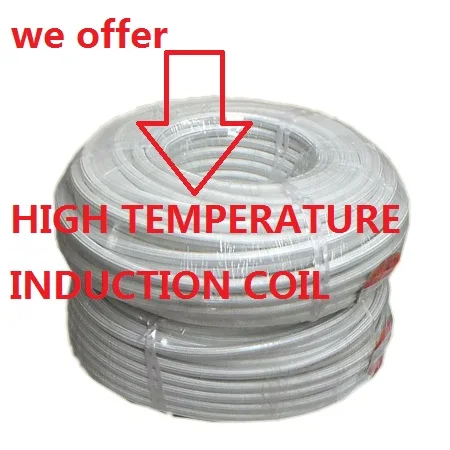

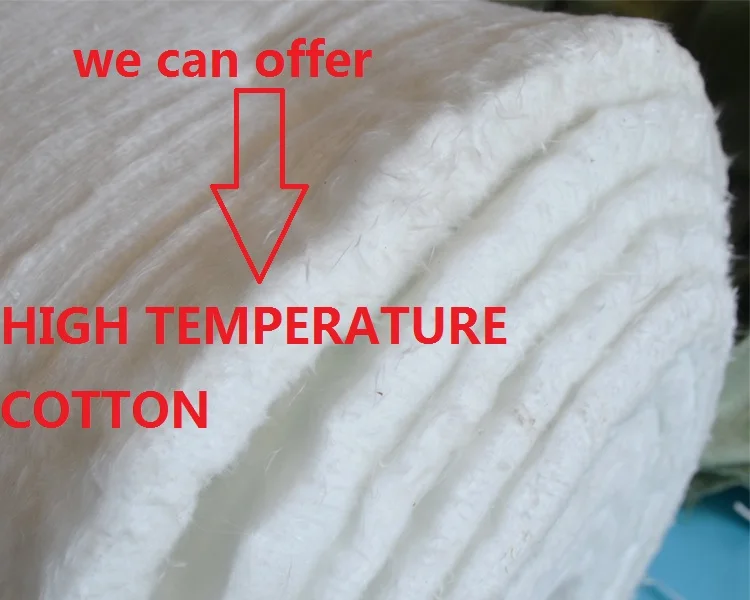

Мы можем предложить высокотемпературную индукционную катушку, высокотемпературный хлопок, высокотемпературную

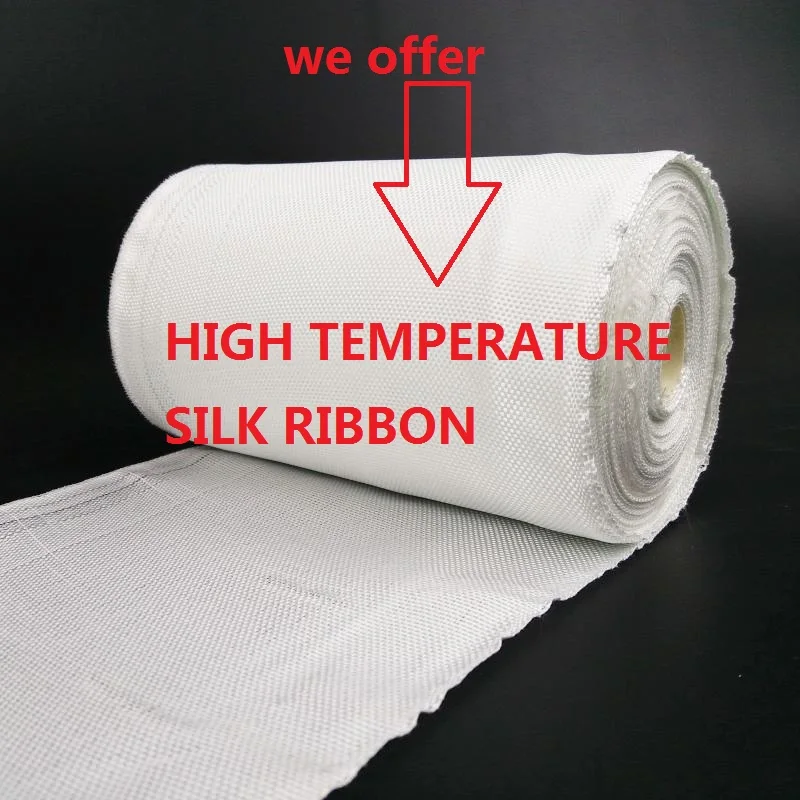

Шелковая лента тоже, добро пожаловать, чтобы отправить запрос!

1. Размер внешнего вида: 193,5*102*100 (длина * ширина * высота)

2, рабочее напряжение 220 v

От 3,1600 Вт до 2100 Вт

4, индуктивность нагрузки: uh + 20 160

5, эффективность преобразования> 90%

6, Рабочая частота: 20-25 кГц

7, Рабочая температура: от-10 до 50 градусов

8. Стиль работы: непрерывное нагревание

9. Защита волн: 1500 В

10. Сопротивление помех: 4000 в

11, как Группа: 80 кВт

12, индукционная катушка для установки нагревательного элемента от 18 до 22 мм

Инструкции по проводке 2 кВт

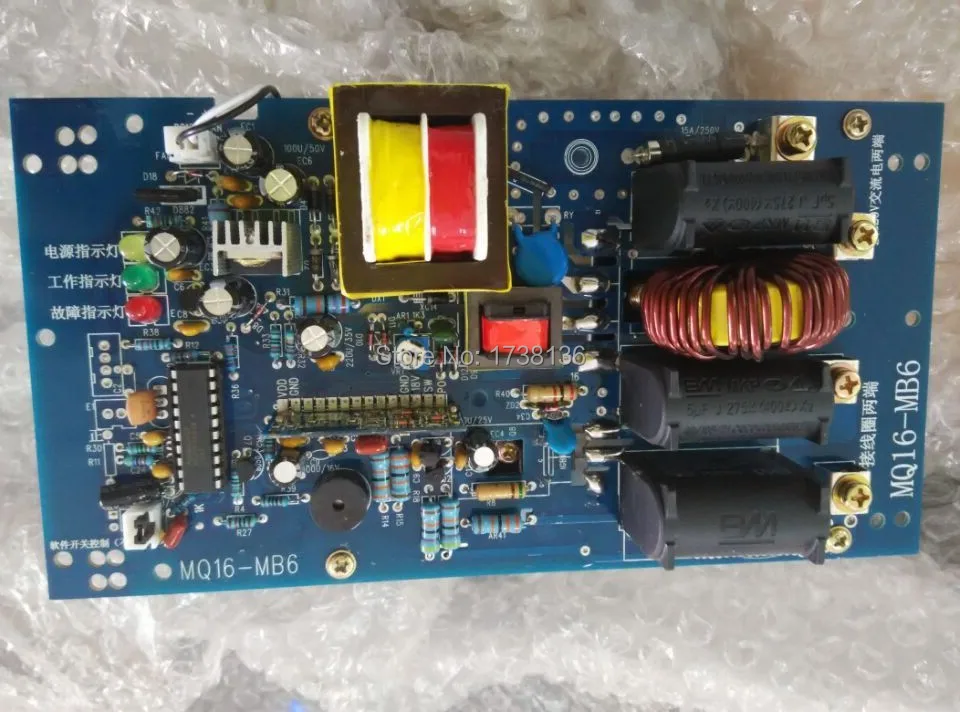

Три лампы, для источника питания «Инструкции», «Инструкция по работе», «тревога». Нормальный рабочий заказ «мощность», «Инструкция по работе» в светильник. "Индикатор неисправности. Когда произошла ошибка в производстве электроэнергии, светят «неприятности».

Источник питания 220 В соответствует «концам переменного тока 220 В» поста, независимо от их нулевой линии доступа.

Катушка, соединенная с «концами катушки» двух клемм, винт затянет.

4. Заводская плата для источника питания может работать, «Мягкий переключатель управления» разъем имеет Короткий маршрут (черный) будет это гнездо короткого замыкания. Также может быть аккуратно обработан ручкой под «мягким переключателем управления» гнездом короткой линии (черный), будет двухъядерный онлайн-линия конец штепсельной вилки для «управления» с мягким переключателем гнезда, С другой стороны, две вилки часто открывают два контакта термостата, подключаются к вводу в эксплуатацию.

2 кВт Электромагнитная нагревательная панель инструкции и вопросы, требующие внимания

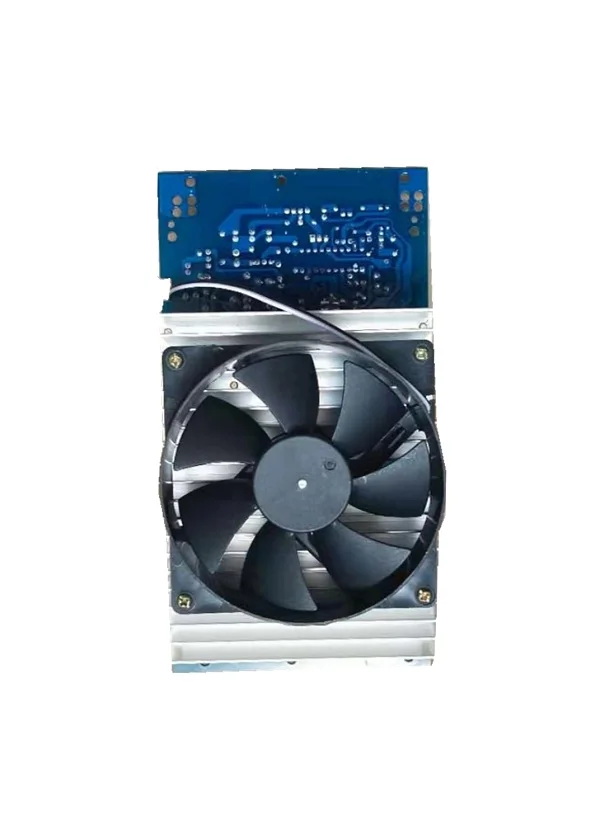

1. Требования к контрольному шкафу: из-за того, что основная панель управления нагревается алюминием с высоким давлением, плата использует большие текущие устройства, поэтому в использовании должна быть установлена в шкафу управления, снова через изоляционный провод с устройствами нагревательной катушки, регулятором температуры и подключением к источнику питания. Чтобы защитить тело человека, не прикасайтесь к живым частям, вызванным электрическим током. Сам контроллер производит тепло, поэтому блок управления может сделать воздушность, чтобы облегчить отведение тепла.

2, требования к нагревательной катушке: потому что компания в настоящее время только для того, чтобы обеспечить клиентов с основной контрольной доской, поэтому эта плата управления должна также и другие аксессуары, такие как нагревательные катушки сочетаются вместе. Контроллер в соответствии с различной мощностью использует различные соответствующие катушки, предлагаем 2 кВт принять четыре квадратных высокотемпературной изоляции провода вокруг системы. Общие для круговой катушки, вокруг нагревательных объектов на индуктивности L для 140 + 20 uh (с победой BICTOR6243 + таблица измерения индуктивности, чтобы вокруг измерения на мускулах пушки, Примечание: круглая спираль, как правило, около 30 кругов, в зависимости от разных кругов диаметр пушки, чтобы хватать при фактическом использовании. )

3, нагревательная катушка медного покрытия: нагревательная катушка, В соответствии с конкретными требованиями пользователей медно-плакированная должна гарантировать, что одно и то же ядро нагревательной катушки соответствует параметрам. Каждая группа между катушкой и катушкой удерживает расстояние более 50 мм.

4, нагревательная катушка и нагреваемые металлические предметы в зависимости от расстояния: поверхность нагревательной катушки к нагреваемому металлу на поверхности объекта расстояние отличается в зависимости от ширины катушки для регулировки. 2 кВт контроллер катушки на расстояние от нагреваемого металлического объекта в зависимости от диаметра трубы для регулировки, диаметра трубы, чем больше расстояние ближе. Чем меньше диаметр трубы, тем дальше расстояние. Общее: от 17 до 22 мм. Если расстояние после нескольких часов может вызвать контроллер из-за особенностей работы и лихорадки, и даже вызвать жареную трубку питания; Когда расстояние слишком большая мощность будет постепенно уменьшаться и не может регулироваться, это является причиной защиты от давления цепи защиты.

5, 2 кВт Электромагнитная нагревательная панель способ подключения: Этот контроллер может подключаться к электричеству при использовании, также может контролироваться термостатом, как правило, открытые контакты.

A, использование электрической загрузки: источника питания 220 В через изоляционные провода к передней линии контроллера и клемме нулевой линии; катушка проволочных клемм, подключенных к клеммам катушки контроллера (необходимо связаться). Установка для производства электрической плиты используется.

B, обычно открытые контакты управления термостатом использование: источника питания 220 В через изоляционные провода к фронтальной линии контроллера и нулевой линии терминала; катушка проволочных клемм, подключенных к клеммам катушки контроллера (необходимо связаться). С ручкой аккуратно под «мягким переключателем управления» гнездо короткой линии (черный), будет двухъядерный онлайн линии конец вилки «управления» с мягким переключателем, С другой стороны два штекера получили нормально открытые контакты термостата, подключитесь к пробному использованию.

Примечание: контакт термостата не допускается или другого высокого напряжения с утилитарной системой.

C, летучая мышь онлайн использование: когда нужно быть контролируемым термостатом контактирует много частей доски в то же время работать, чтобы остановить в то же время, первое, что вы хотите, чтобы убедиться, что кусок платы в качестве материнской платы просто выбрать a (), а затем использовать онлайн-линию (Два основных провода, две головки с 2 гнездами) будет хост-плата «Управление вице-платой», а другой-вице-плата «контроль напряжения», если вы хотите подключить больше вице-плат, пожалуйста, используйте онлайн-линию в соответствии с вышеуказанным уровнем уровня может быть подключен, а именно вице-панель» Контрольная плата "и другая плата" контроль напряжения ", такой уровень 1 и уровень.
