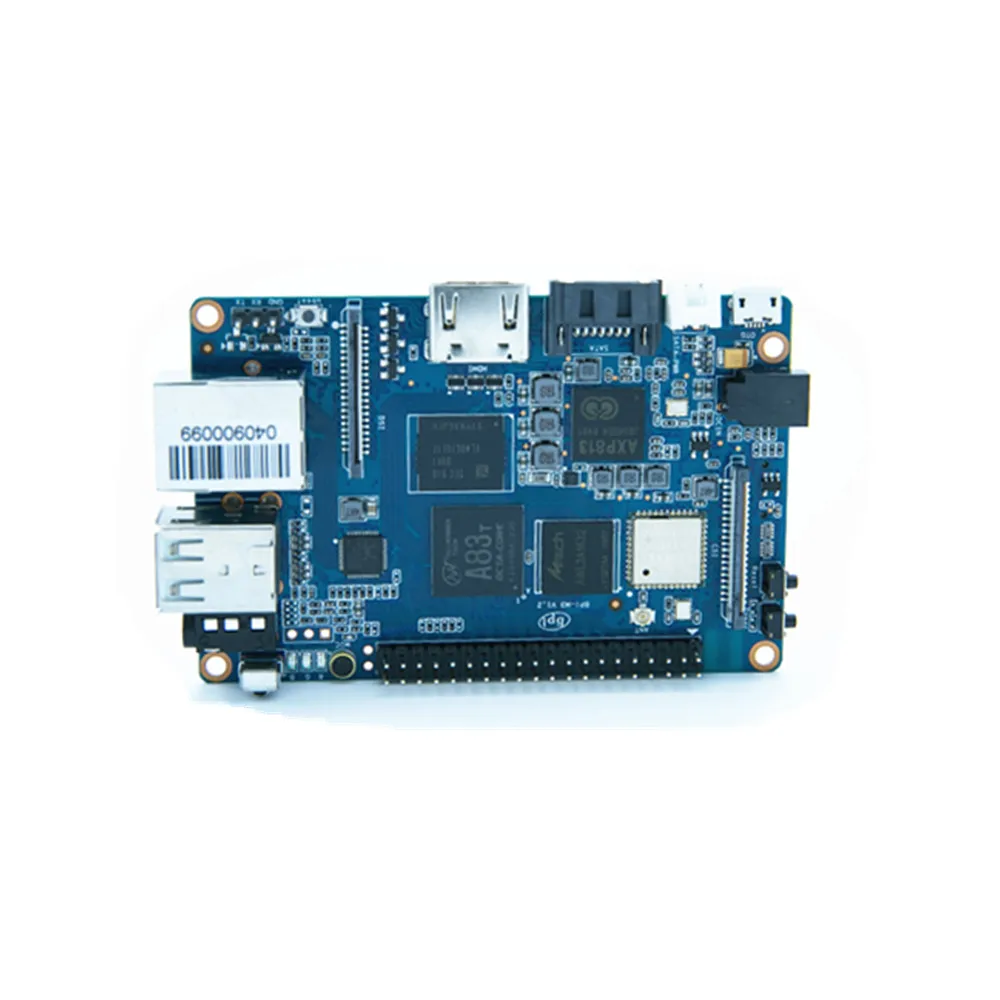

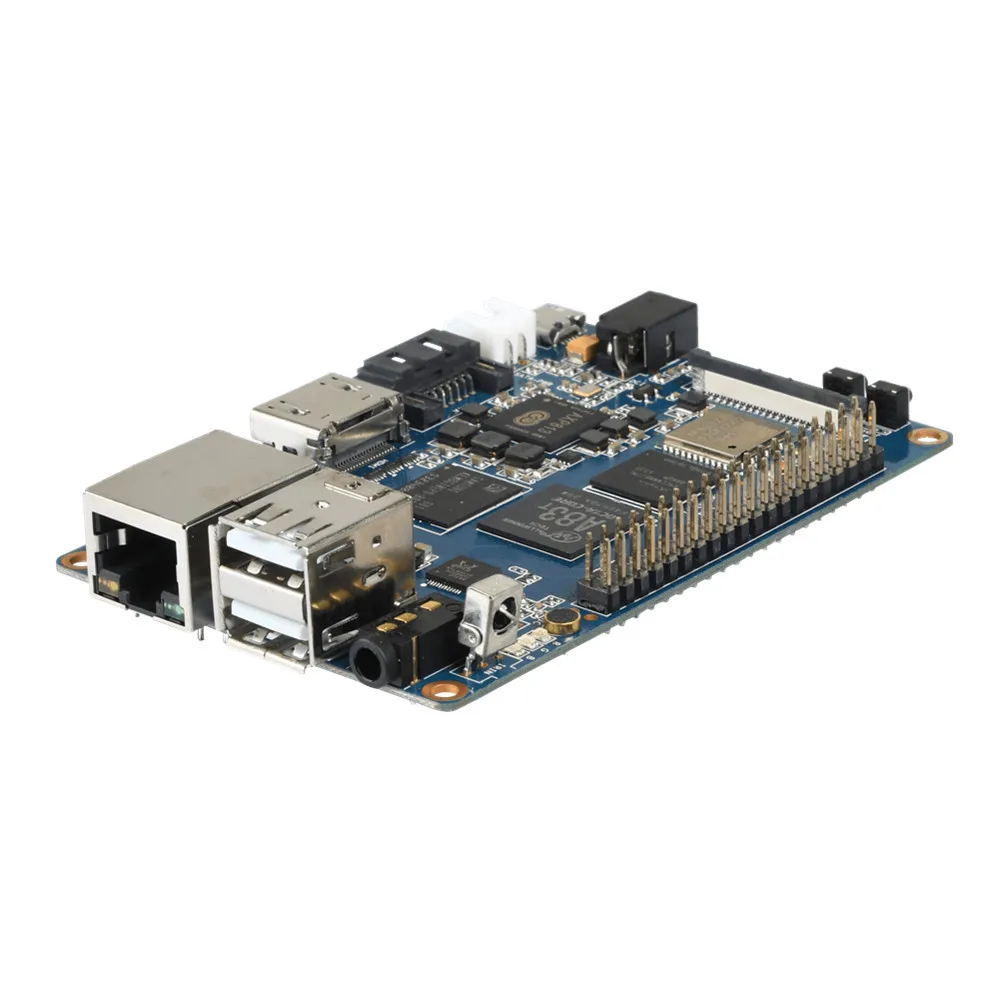

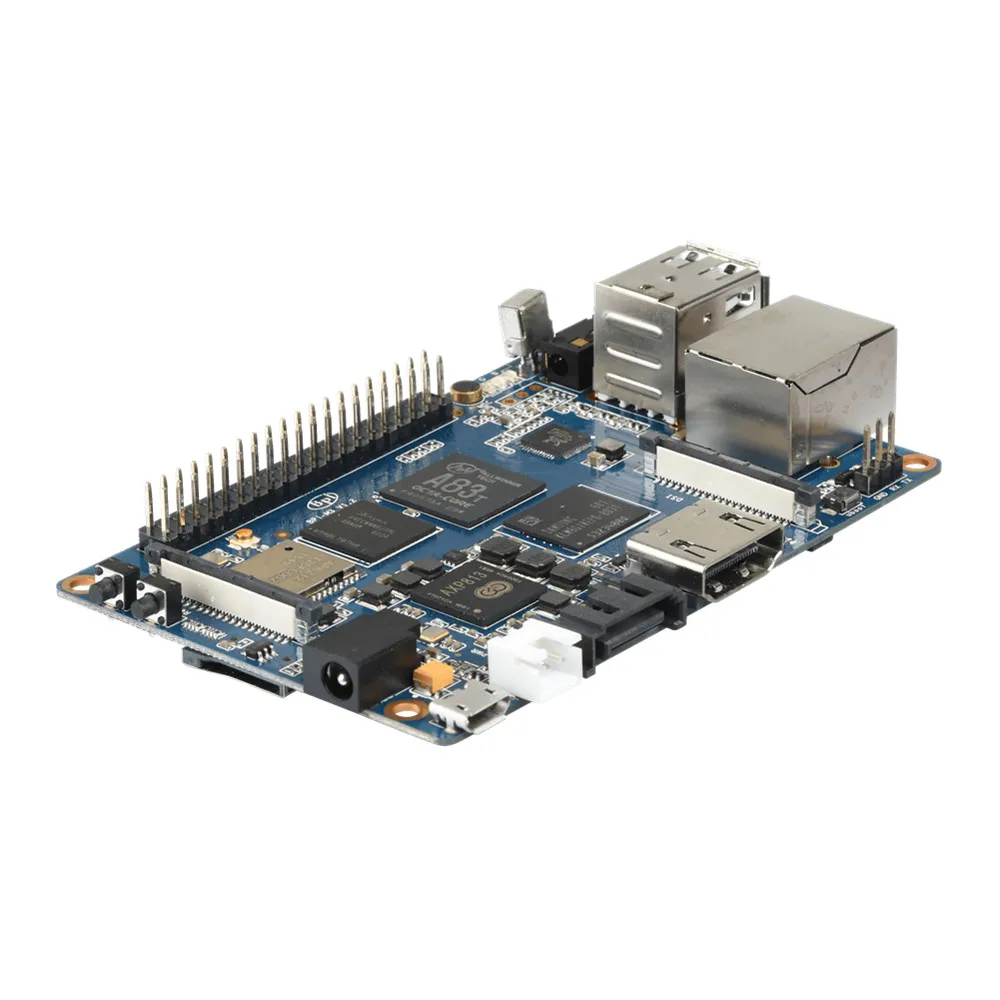

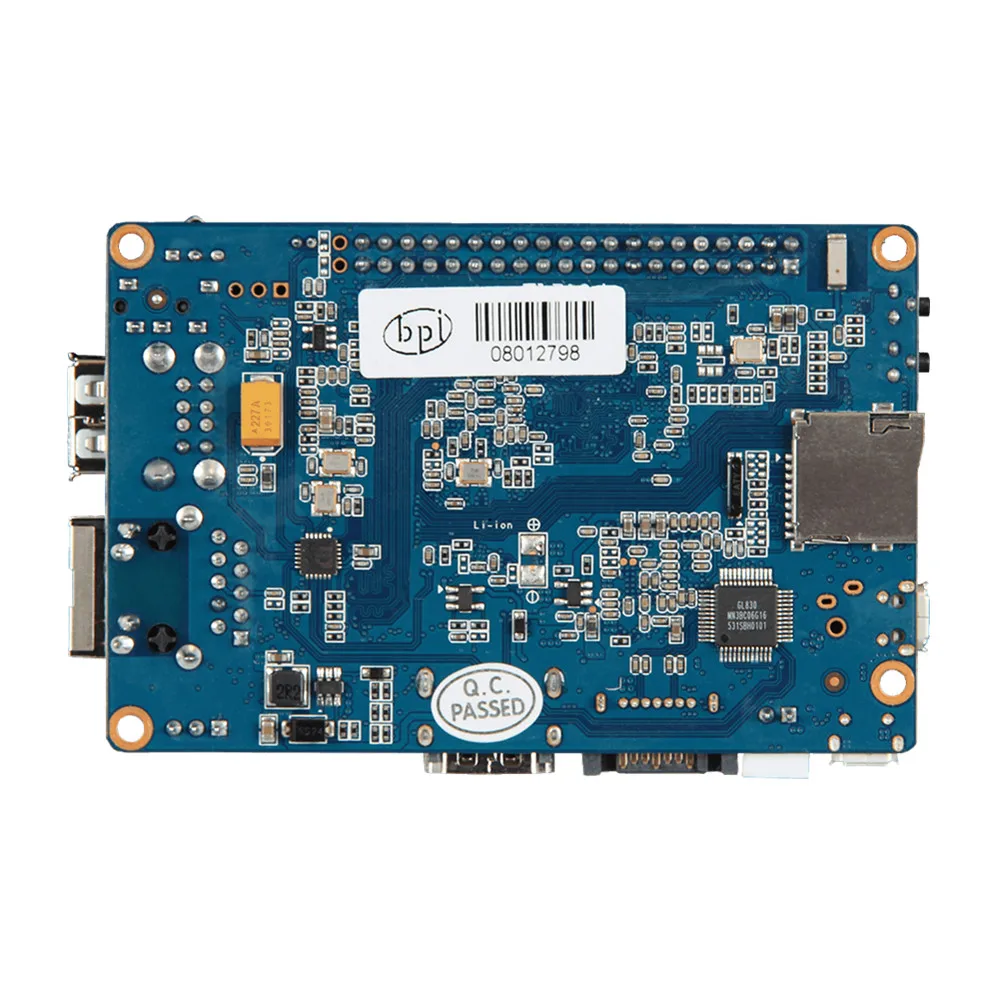

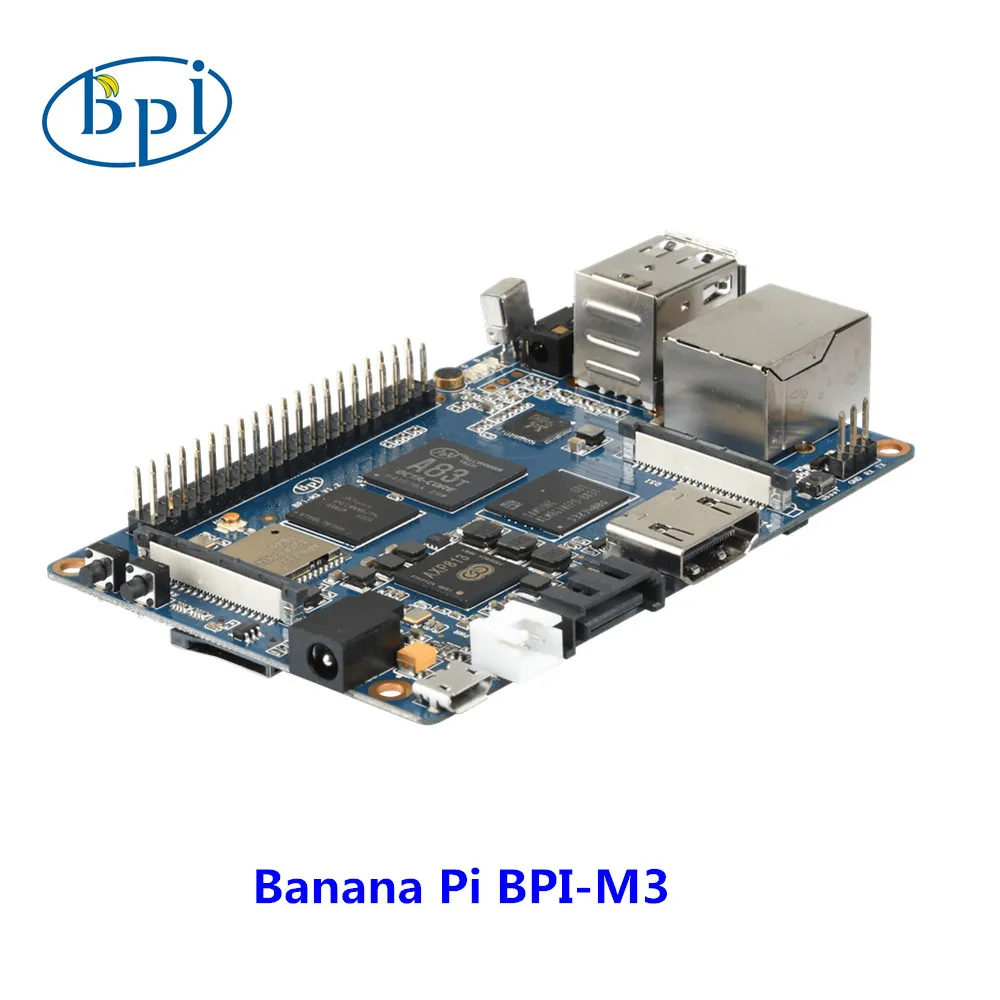

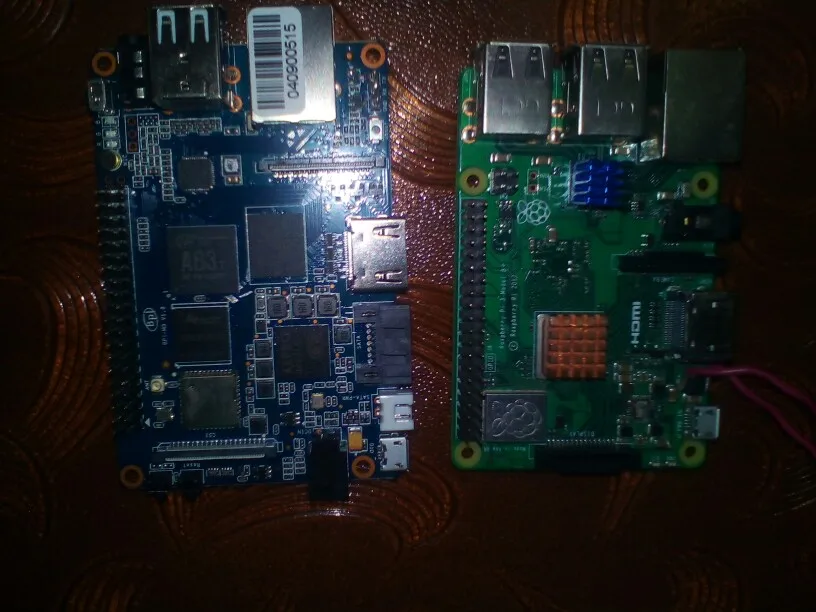

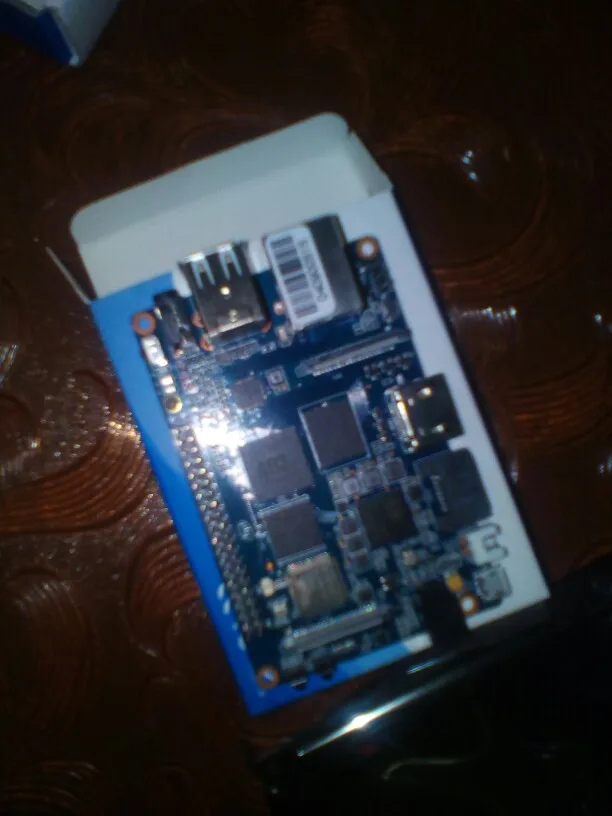

Одноплатная плата Allwinner A83T Banana Pi M3 с 8G EMMC

2 Гб ОЗУ, Восьмиядерный процессор BPI-M3 Banana Pi M3, одноплатный компьютер и макетная плата с EMMc ,WiFi,BT модулем на плате

Что такое Banana Pi M3?

Banana Pi M3-суперзаряженный одноплатный компьютер с восьмиядерным процессором и 2 Гб оперативной памяти. Наряду с elite treatment uit оснащен гигабитным Ethernet, 2 USB, SATA, Wi-Fi, Bluetooth и HDMI-подключением. Она может работать в различных операционных системах, включая Android, Lubuntu, Ubuntu, Debian и Raspbian.

Ключевые особенности

Мощный процессор Allwinner A83T Octa-core 1,8 ГГц.

2 Гб памяти LPDDR3.

Память eMMC 8 Гб.

Выход HDMI

ИК-управление

Встроенные WiFi и Bluetooth.

Мипи DSI ingerface

Интерфейс камеры CSI

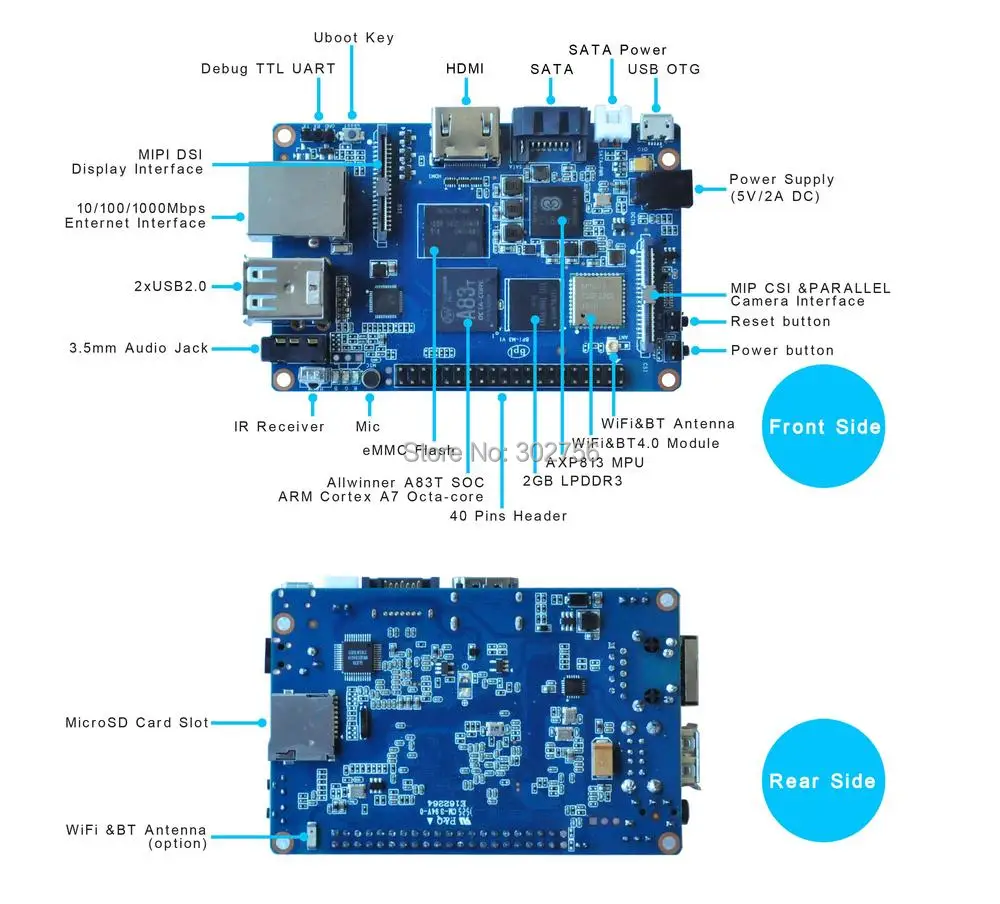

Оборудование Аппаратное обеспечение

Технические характеристики оборудования Банан Пи BPI-M3 Процессор Allwinner A83T ARM Cortex-A7 Восьмиядерный 1,8 ГГц, КБ L1 кэш и 1 Мб кэш-памяти L2 Графический процессор PowerVR SGX544MP1 соответствует OpenGL ES 2,0 OpenCL 1x, DX9_3 Память 2 Гб LPDDR3 (общий с GPU) Хранение Встроенная флеш-память 8GB eMMC, разъем для Micro SD-карты, порт SATA 2,0 (USB-to-SATA bridge) Сеть 10/100/1000 Мбит/с Ethernet (Realtek RTL8211E/D) + Wi-Fi 802,11 b/g/n (AP6212) + Bluetooth BT4.0 Видеовход (ов) Входной разъем CSI позволяет подключить Разработанный модуль камеры Видеовыход (ов) HDMI 1,4 (тип A полный), последовательный интерфейс дисплея MIPI (DSI) для необработанной ЖК-панели Аудиовход (ов) На для платы микрофон Аудиовыход (ов) Разъем 3,5 мм и HDMI USB-порты Порт USB 2,0 (x2), USB OTG (x1) Пульт ИК-приемник (x1) Гпио 40-контактный разъем: GPIO (x28) и питание (+ 5 В, + 3,3 В и GND). Некоторые из контактов ввода/вывода используется для определенных функций как UART, I2C, SPI или PWM Переключатели Сброс, питание и U-boot Светодиодный Состояние питания и 8P8C Источники питания 5 в @ 2A через питание постоянного тока и/или Micro USB (OTG) Размер и вес 92x60 мм, 48 г ОС Android и Linux Контактный разъем GPIO

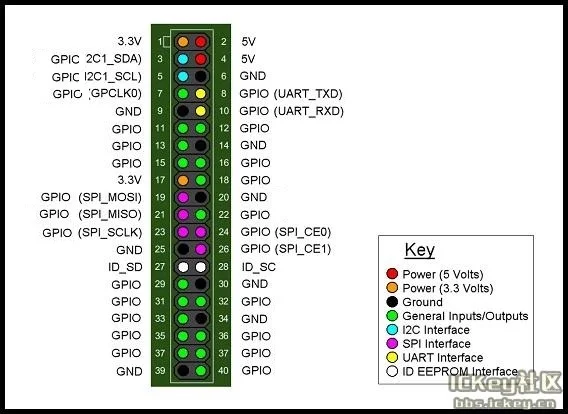

Banana Pi BPI-M3 имеет 40-контактный разъем GPIO, который соответствует модели Raspberry Pi 3. Ниже приведен Разъем Banana Pi GPIO:

40-контактный GPIO Определитель Banana pi BPI-M3 Имя контакта GPIO Функция по умолчанию Функциональность 2:GPIO Функциональный 3 CON1-P01 VCC-3V3 CON1-P02 DCIN CON1-P03 TWI2-SDA PH5-EINT5 CON1-P04 DCIN CON1-P05 TWI2-SCK PH4-EINT4 CON1-P06 GND CON1-P07 S-PWM PL10-S-EINT10 CON1-P08 UART2-TX PB0-EINT0 CON1-P09 GND CON1-P10 UART2-RX PB1-EINT1 CON1-P11 PC4 PC4 CON1-P12 UART2-CTS PB3-EINT3 CON1-P13 PC7 PC7 CON1-P14 GND CON1-P15 PC17 PC17 CON1-P16 UART2-RTS PB2-EINT2 CON1-P17 VCC-3V3 CON1-P18 PL8-ENT8 PL8-S-ENT8 CON1-P19 Спи0_моси PC0 CON1-P20 GND CON1-P21 Спи0_мисо PC1 CON1-P22 PL9-EINT9 PL9-S-EINT9 CON1-P23 Спи0_клк PC2 CON1-P24 Спи0_cs PC3 CON1-P25 GND CON1-P26 PH10-ENT10 PH10-ENT10 CON1-P27 TWI1-SDA PH3-EINT3 CON1-P28 TWI1-SCK PH2-EINT2 CON1-P29 PC18 PC18 CON1-P30 GND CON1-P31 I2S1-BCLK PG10-EINT10 UART3-TX CON1-P32 I2S1-DIN PG13-EINT13 UART3-CTS CON1-P33 I2S1-LRCK PG11-EINT11 UART3-RX CON1-P34 GND CON1-P35 I2S1-DOUT PG12-EINT12 UART3-RTS CON1-P36 Пэ5 Пэ5 CON1-P37 Пэ4 Пэ4 CON1-P38 OWA-DOUT PE18 CON1-P39 GND CON1-P40 Пэ19 Пэ19

Спецификация разъема камеры CSI:

Разъем CSI-камеры представляет собой 40-контактный разъем FPC, который может подключать модуль внешней камеры с правильным сопоставлением сигнальных контактов. Определения контактов интерфейса CSI показаны ниже. Это Помечено на плате Banana Pi как «CSI».

CSI камера GPIO Banana pi BPI-M3 Контактное имя CSI Функция по умолчанию Функциональность 2:GPIO CN7-P01 IPSOUT CN7-P02 AFVCC CN7-P03 IPSOUT CN7-P04 Иовдд CN7-P05 GND CN7-P06 GND CN7-P07 CSI2-D3N CN7-P08 AVDD-CSI CN7-P09 CSI2-D3P CN7-P10 DVDD-CSI-R CN7-P11 GND CN7-P12 NC CN7-P13 CSI2-D2N CN7-P14 CSI-RST-R Пэ16 CN7-P15 CSI2-D2P CN7-P16 CSI-STBY-R Пэ17 CN7-P17 GND CN7-P18 CSI-PCLK PE0 CN7-P19 CSI2-CKN CN7-P20 CSI-MCLK Пэ1 CN7-P21 CSI2-CKP CN7-P22 CSI-HSYNC Пэ2 CN7-P23 GND CN7-P24 CSI-VSYNC Пэ3 CN7-P25 CSI2-D1N CN7-P26 CSI-D9 Пэ13 CN7-P27 CSI2-D1P CN7-P28 CSI-D8 Пэ12 CN7-P29 GND CN7-P30 CSI-D7 Пэ11 CN7-P31 CSI2-D0N CN7-P32 CSI-D6 Пэ10 CN7-P33 CSI2-D0P CN7-P34 CSI-D5 П9 CN7-P35 GND CN7-P36 CSI-D4 Пэ8 CN7-P37 CSI-SCK П14 CN7-P38 CSI-D3 Пэ7 CN7-P39 CSI-SDA Пэ15 CN7-P40 CSI-D2 Пэ6

Спецификация дисплея

MIPI DSI (последовательный интерфейс дисплея):

Разъем дисплея представляет собой 40-контактный разъем FPC, который может подключить внешнюю ЖК-панель (MIPI DSI) и модуль touch screen (I2C). Определения контактов этого разъема показаны ниже. Это Помечено на плате Banana Pi как «DSI».

MIPI DSI PIN определяет Banana pi BPI-M3 Имя контакта DSI Функция по умолчанию Функциональность 2:GPIO CN6-P01 VCC-MIPI CN6-P02 IPSOUT CN6-P03 VCC-MIPI CN6-P04 IPSOUT CN6-P05 GND CN6-P06 IPSOUT CN6-P07 GND CN6-P08 IPSOUT CN6-P09 NC CN6-P10 GND CN6-P11 NC CN6-P12 DSI-D0N CN6-P13 NC CN6-P14 DSI-D0P CN6-P15 NC CN6-P16 GND CN6-P17 TWI0-SDA PH1-EINT1 CN6-P18 DSI-D1N CN6-P19 TWI0-SCK PH0-EINT0 CN6-P20 DSI-D1P CN6-P21 TP-INT PL7-S-EINT7 CN6-P22 GND CN6-P23 TP-RST PL6-S-EINT6 CN6-P24 DSI-CKN CN6-P25 GND CN6-P26 DSI-CKP CN6-P27 LCD-BL-EN Пд29 CN6-P28 GND CN6-P29 LCD-RST Пд26 CN6-P30 DSI-D2N CN6-P31 LCD-PWR-EN Пд27 CN6-P32 DSI-D2P CN6-P33 GND CN6-P34 GND CN6-P35 LCD-PWM Пд28 CN6-P36 DSI-D3N CN6-P37 GND CN6-P38 DSI-D3P CN6-P39 AP-RESET # CN6-P40 GND

Спецификация UART:

Консольный разъем CON4-это интерфейс UART. Для разработчиков Banana Pi это простой способ получить выход консоли UART для проверки состояния системы и сообщения журнала.

Uart pin отладки Banana pi BPI-M3 Имя контакта CON2 Функция по умолчанию Гпио CON2 P03 UART0-TXD PB9 CON2 P02 UART0-RXD PB10 CON2 P01 GND
