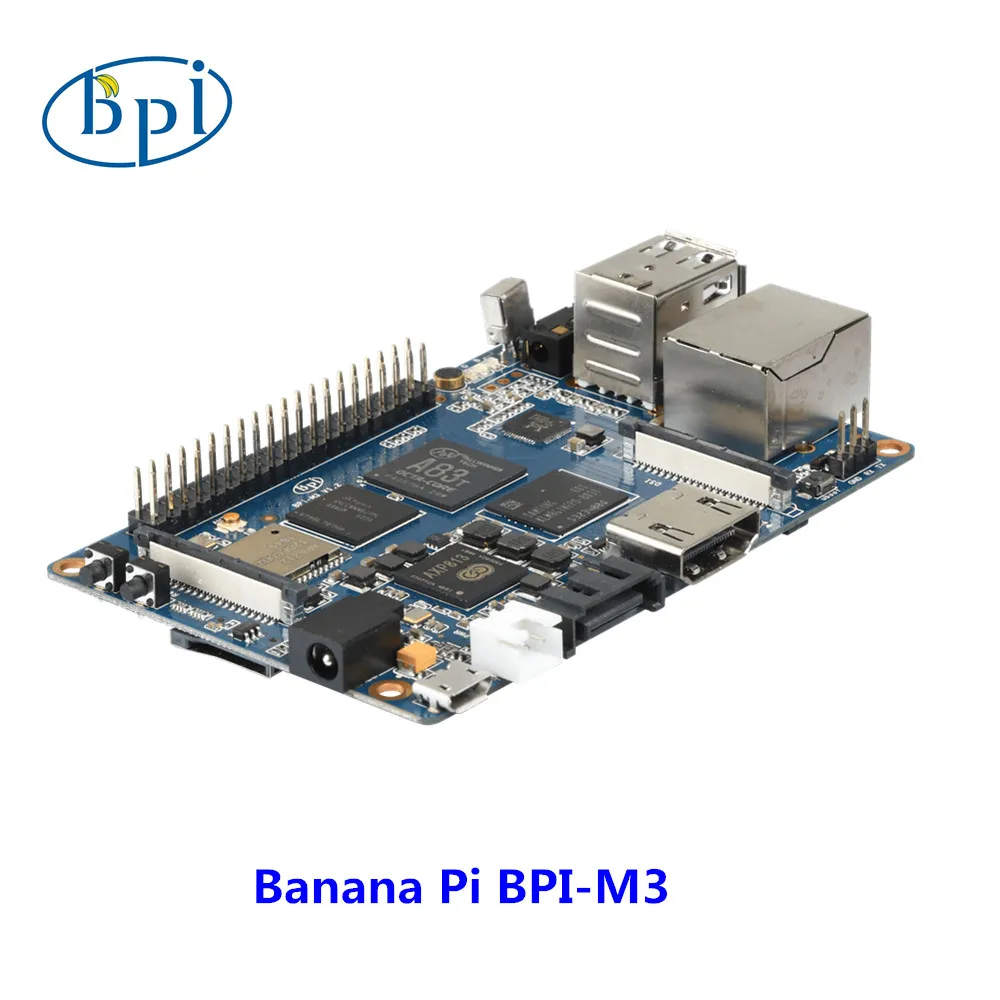

8-ядерный процессор Banana Pi M3 Allwinner A83T 1,8 ГГц, мощная плата процессора с 8GEMM

2 Гб ОЗУ Восьмиядерный BPI-M3 Banana Pi M3 одноплатный компьютер и макетная плата с EMMc ,WiFi,BT модуль на плате

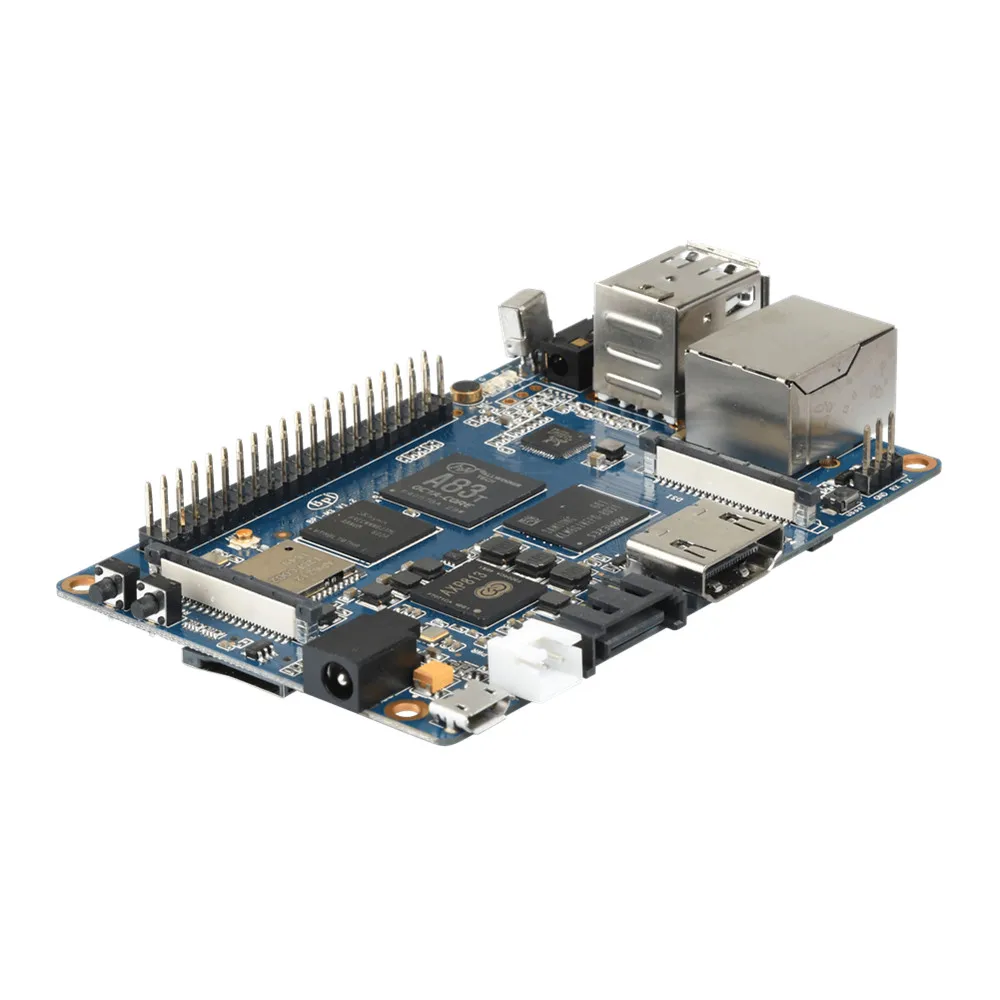

Что такое Banana Pi M3?

Banana Pi M3-это суперзаряженный одноплатный компьютер с восьмиядерным процессором и 2 Гб оперативной памяти. На стороне элитного обрабатывающего uit, он оснащен гигабитным Ethernet, 2 USB, SATA, WiFi, Bluetooth и HDMI-соединением. Он может работать на различных операционных системах, включая Android, Lubuntu, Ubuntu, Debian и Raspbian.

Ключевые особенности

Allwinner A83T Восьмиядерный 1,8 ГГц мощный Процессор.

2 Гб памяти LPDDR3.

8 Гб памяти eMMC.

Выход HDMI

ИК-контроль

Wi-Fi и Bluetooth на борту.

MIPI DSI ingerface

Интерфейс камеры CSI

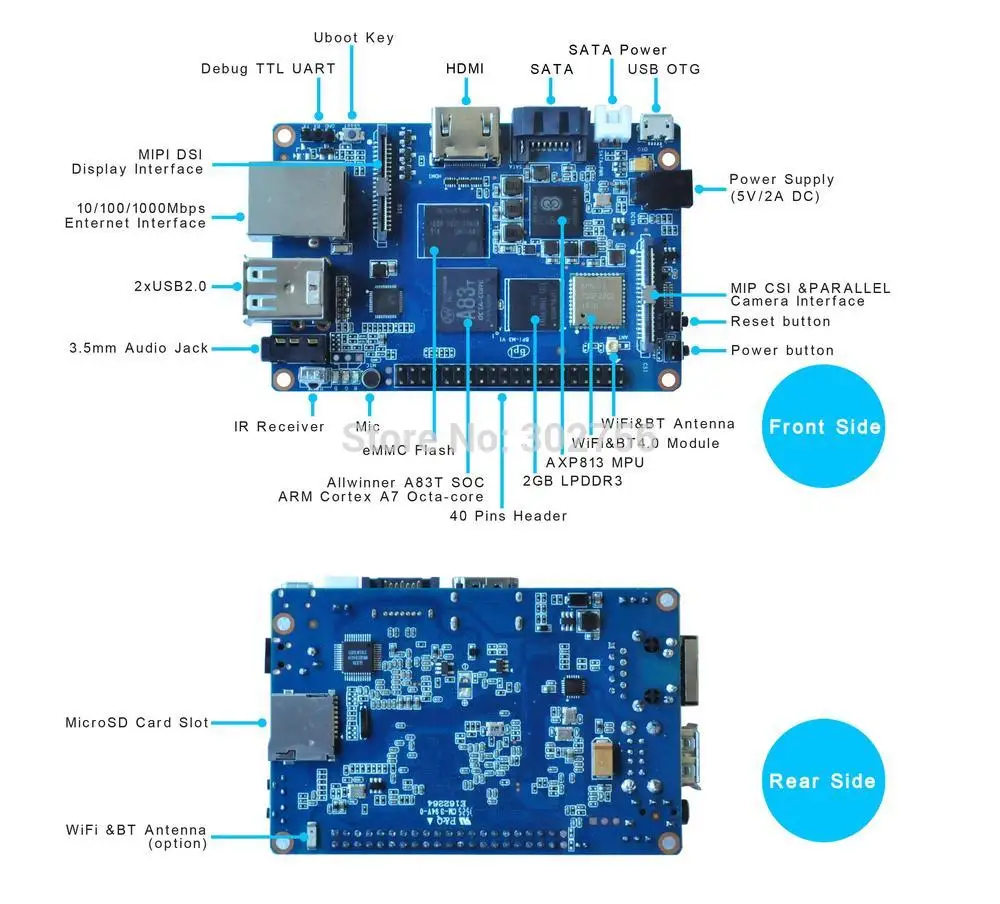

Оборудование Аппаратный интерфакт

Технические характеристики оборудованияБанан Pi BPI-M3ЦПAllwinner A83T ARM Cortex-A7 Восьмиядерный 1,8 ГГц, 512KB L1 кэша и 1 Мб L2 кэшГрафический процессорPowerVR SGX544MP1 соответствует OpenGL ES 2,0 OpenCL 1x, DX9_3Память2 Гб LPDDR3 (совместно с GPU)ХранениеНа плате 8 ГБ eMMC Flash, слот для Micro SD-карты, SATA 2,0 порт (мост USB-to-SATA)Сеть10/100/1000 Мбит/с Ethernet (Realtek RTL8211E/D) + Wi-Fi 802,11 b/g/n (AP6212) + Bluetooth BT4.0Видео вход (ы)Входной разъем CSI позволяет подключать Разработанный модуль камерыВидеовыход (ы)HDMI 1,4 (тип A полный), MIPI дисплей последовательный интерфейс (DSI) для сырой ЖК-панелиАудио вход (ы)Для платы микрофонАудиовыход (ы)3,5 мм Джек и мультимедийный интерфейс высокой четкостиUsb-портыПорт USB 2,0 (x2), USB OTG (x1)Пульт дистанционного управленияИК-приемник (x1)GPIO40 контактный разъем: GPIO (x28) и мощность (+ 5 В, + 3,3 В и GND). Некоторые I/O Pin Используется для конкретных функций, как UART, I2C, SPI или PWMПереключателиСброс, питание и U-bootСветодиодныйСостояние питания и 8P8CИсточник питания5 вольт @ 2A через питание постоянного тока и/или Micro USB (OTG)Размер и вес92x60 мм, 48 гОСAndroid и Linux GPIO PIN define

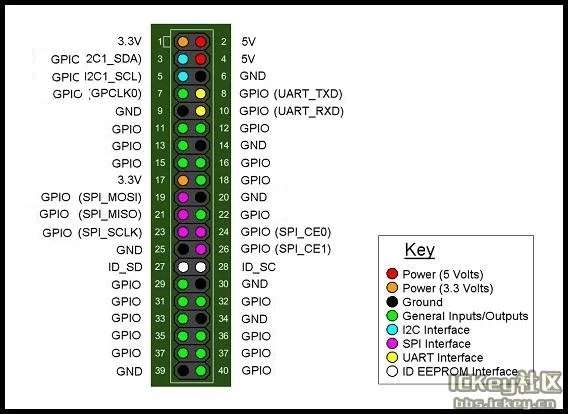

Banana Pi BPI-M3 имеет 40-контактный GPIO header, что соответствует модели Raspberry Pi 3. Ниже приведена таблица с указанием Banana Pi GPIO разводки выводов:

40 PIN GPIO определение банана pi BPI-M3GPIO Pin NameФункция по умолчаниюФункция 2:GPIOФункция 3CON1-P01VCC-3V3CON1-P02DCINCON1-P03TWI2-SDAPH5-EINT5CON1-P04DCINCON1-P05TWI2-SCKPH4-EINT4CON1-P06GNDCON1-P07S-PWMPL10-S-EINT10CON1-P08UART2-TXPB0-EINT0CON1-P09GNDCON1-P10UART2-RXPB1-EINT1CON1-P11PC4 PC4CON1-P12UART2-CTSPB3-EINT3CON1-P13PC7PC7CON1-P14GNDCON1-P15PC17PC17CON1-P16UART2-RTSPB2-EINT2CON1-P17VCC-3V3CON1-P18PL8-ENT8PL8-S-ENT8CON1-P19SPI0_MOSIPC0CON1-P20GNDCON1-P21SPI0_MISOPC1CON1-P22PL9-EINT9PL9-S-EINT9CON1-P23SPI0_CLKPC2CON1-P24SPI0_CSPC3CON1-P25GNDCON1-P26PH10-ENT10PH10-ENT10CON1-P27TWI1-SDAPH3-EINT3CON1-P28TWI1-SCKPH2-EINT2CON1-P29PC18PC18CON1-P30GNDCON1-P31I2S1-BCLKPG10-EINT10UART3-TXCON1-P32I2S1-DINPG13-EINT13UART3-CTSCON1-P33I2S1-LRCKPG11-EINT11UART3-RXCON1-P34GNDCON1-P35I2S1-DOUTPG12-EINT12UART3-RTSCON1-P36PE5PE5CON1-P37PE4PE4CON1-P38OWA-DOUTPE18CON1-P39GNDCON1-P40PE19PE19

Характеристики соединителя камеры CSI:

CSI Камера разъем является 40-контактный fpc-коннектор для подключения ЖК-дисплея к которому можно подключить внешний Камера модуль с соответствующий сигнал pin отображения. Определения контактов интерфейса CSI показаны ниже. Это обозначено на доске Banana Pi как «CSI».

CSI камера GPIO Banana pi BPI-M3CSI Pin NameФункция по умолчаниюФункция 2:GPIOCN7-P01IPSOUTCN7-P02AFVCCCN7-P03IPSOUTCN7-P04IOVDDCN7-P05GNDCN7-P06GNDCN7-P07CSI2-D3NCN7-P08AVDD-CSICN7-P09CSI2-D3PCN7-P10DVDD-CSI-RCN7-P11GNDCN7-P12NCCN7-P13CSI2-D2NCN7-P14CSI-RST-RPE16CN7-P15CSI2-D2PCN7-P16CSI-STBY-RPE17CN7-P17GNDCN7-P18CSI-PCLKPE0CN7-P19CSI2-CKNCN7-P20CSI-MCLKPE1CN7-P21CSI2-CKPCN7-P22CSI-HSYNCPE2CN7-P23GNDCN7-P24CSI-VSYNCPE3CN7-P25CSI2-D1NCN7-P26CSI-D9PE13CN7-P27CSI2-D1PCN7-P28CSI-D8PE12CN7-P29GNDCN7-P30CSI-D7PE11CN7-P31CSI2-D0NCN7-P32CSI-D6PE10CN7-P33CSI2-D0PCN7-P34CSI-D5PE9CN7-P35GNDCN7-P36CSI-D4PE8CN7-P37CSI-SCKPE14CN7-P38CSI-D3PE7CN7-P39CSI-SDAPE15CN7-P40CSI-D2PE6

Спецификация дисплея

MIPI DSI (серийный интерфейс дисплея):

Дисплей Разъем является 40-контактный fpc-коннектор для подключения ЖК-дисплея к которому можно подключить внешний ЖК-дисплей панель (MIPI DSI) и сенсорный экран (I2C) модулем. Определения контактов этого разъема показаны ниже. Это обозначено на доске Banana Pi как «DSI».

MIPI DSI PIN определение банана pi BPI-M3DSI Pin NameФункция по умолчаниюФункция 2:GPIOCN6-P01VCC-MIPICN6-P02IPSOUTCN6-P03VCC-MIPICN6-P04IPSOUTCN6-P05GNDCN6-P06IPSOUTCN6-P07GNDCN6-P08IPSOUTCN6-P09NCCN6-P10GNDCN6-P11NCCN6-P12DSI-D0NCN6-P13NCCN6-P14DSI-D0PCN6-P15NCCN6-P16GNDCN6-P17TWI0-SDAPH1-EINT1CN6-P18DSI-D1NCN6-P19TWI0-SCKPH0-EINT0CN6-P20DSI-D1PCN6-P21TP-INTPL7-S-EINT7CN6-P22GNDCN6-P23TP-RSTPL6-S-EINT6CN6-P24DSI-CKNCN6-P25GNDCN6-P26DSI-CKPCN6-P27LCD-BL-ENPD29CN6-P28GNDCN6-P29LCD-RSTPD26CN6-P30DSI-D2NCN6-P31LCD-PWR-ENPD27CN6-P32DSI-D2PCN6-P33GNDCN6-P34GNDCN6-P35LCD-PWMPD28CN6-P36DSI-D3NCN6-P37GNDCN6-P38DSI-D3PCN6-P39AP-RESET #CN6-P40GND

Спецификация UART:

Заголовок CON4-это интерфейс UART. Для разработчиков Banana Pi это простой способ получить выход консоли UART, чтобы проверить состояние системы и журнал.

Uart отладка pin банана pi BPI-M3Контактное имя CON2Функция по умолчаниюGPIOCON2 P03UART0-TXDPB9CON2 P02UART0-RXDPB10CON2 P01GND
