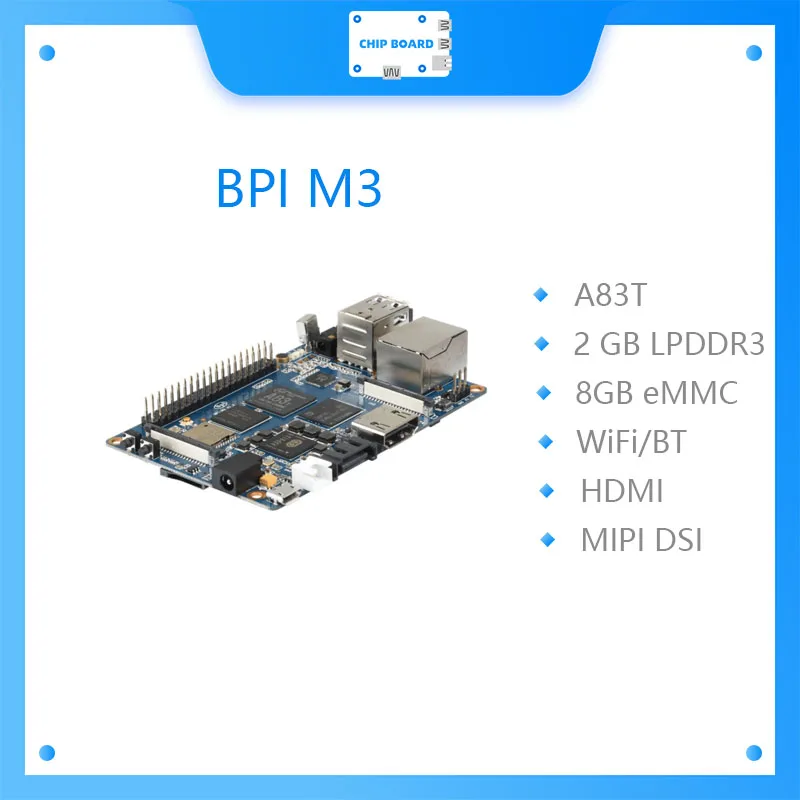

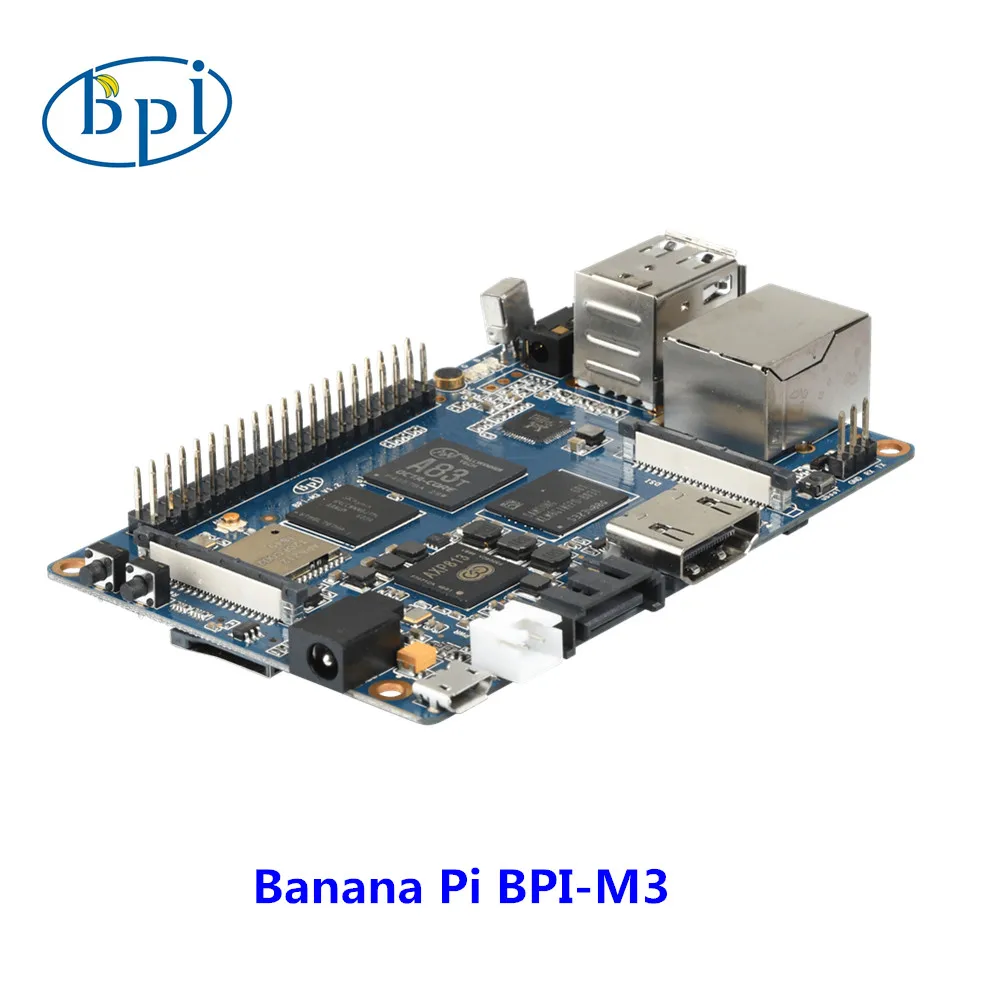

2 Гб ОЗУ Восьмиядерный BPI-M3 Banana Pi M3 одноплатный компьютер и макетная плата с EMMc ,WiFi,BT модуль на плате

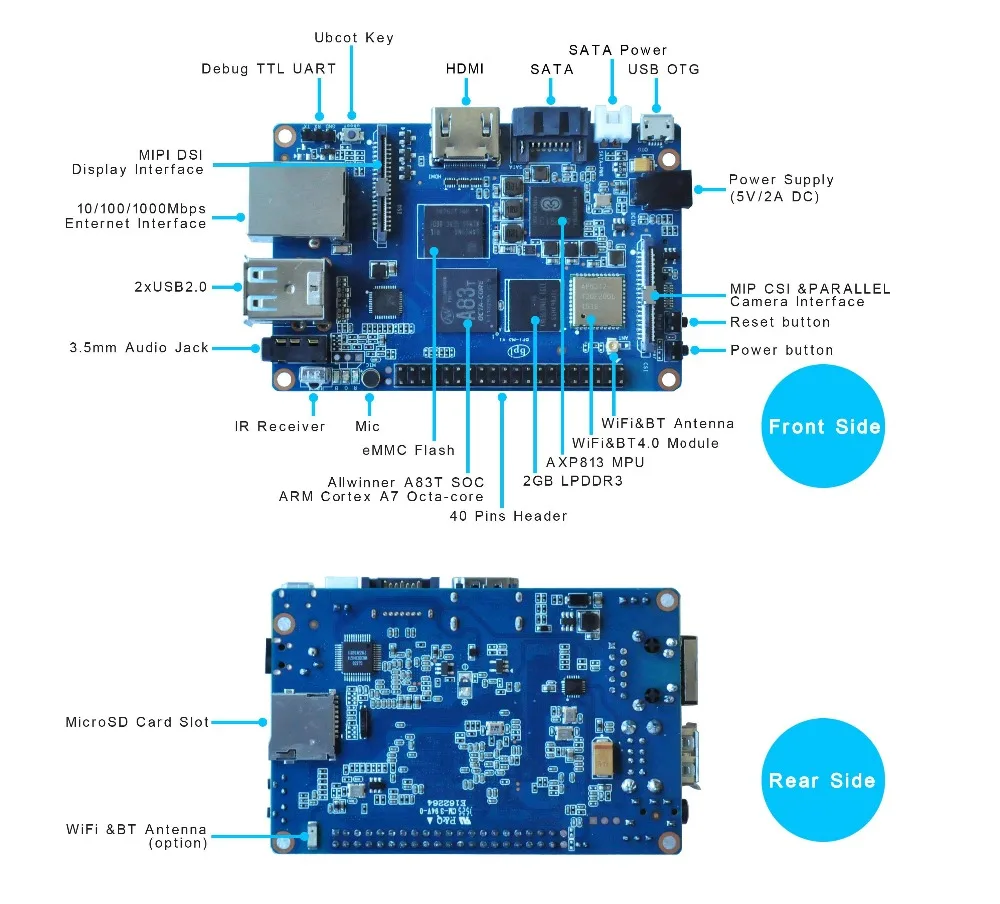

Что такое Banana Pi M3?
Banana Pi M3-это супер заряженный одноплатный компьютер с восьмиядерным процессором и 2 Гб оперативной памяти. Наряду с elite process uit, он оснащен подключением Gigabit Ethernet, 2 USB, SATA, WiFi, Bluetooth и HDMI. Он может работать на различных операционных системах, включая Android, luubuntu, Ubuntu, Debian и Raspbian.
Allwinner A83T Восьмиядерный 1,8 ГГц мощный ЦП.
2 Гб памяти LPDDR3.
Память eMMC 8 Гб.
HDMI выход
ИК-контроль
Встроенный Wi-Fi и Bluetooth.
MIPI DSI ingerface
Интерфейс камеры CSI
Оборудование Аппаратный интерфакт

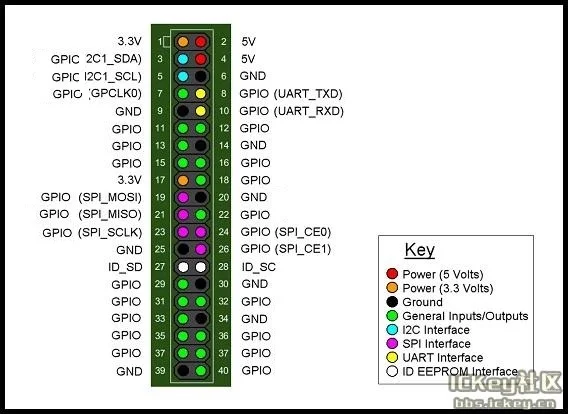

Banana Pi BPI-M3 имеет 40-контактный разъем GPIO, который соответствует разъему модели Raspberry Pi 3. Ниже приведен Разъем Banana Pi GPIO:
Спецификация разъема камеры CSI:
Разъем камеры CSI представляет собой 40-контактный разъем FPC, который может подключать модуль внешней камеры к правильному сопоставлению сигнальных контактов. Определения pin интерфейса CSI показаны ниже. Это обозначено на плате Banana Pi как “CSI”.
Камера CSI GPIO Banana pi BPI-M3 Контактное имя CSI Функция по умолчанию Функция 2:GPIO CN7-P01 IPSOUT CN7-P02 AFVCC CN7-P03 IPSOUT CN7-P04 Иовдд CN7-P05 GND CN7-P06 GND CN7-P07 CSI2-D3N CN7-P08 AVDD-CSI CN7-P09 CSI2-D3P CN7-P10 DVDD-CSI-R CN7-P11 GND CN7-P12 NC CN7-P13 CSI2-D2N CN7-P14 CSI-RST-R PE16 CN7-P15 CSI2-D2P CN7-P16 CSI-STBY-R PE17 CN7-P17 GND CN7-P18 CSI-PCLK PE0 CN7-P19 CSI2-CKN CN7-P20 CSI-MCLK PE1 CN7-P21 CSI2-CKP CN7-P22 CSI-HSYNC PE2 CN7-P23 GND CN7-P24 CSI-VSYNC PE3 CN7-P25 CSI2-D1N CN7-P26 CSI-D9 PE13 CN7-P27 CSI2-D1P CN7-P28 CSI-D8 PE12 CN7-P29 GND CN7-P30 CSI-D7 PE11 CN7-P31 CSI2-D0N CN7-P32 CSI-D6 PE10 CN7-P33 CSI2-D0P CN7-P34 CSI-D5 PE9 CN7-P35 GND CN7-P36 CSI-D4 PE8 CN7-P37 CSI-SCK PE14 CN7-P38 CSI-D3 PE7 CN7-P39 CSI-SDA PE15 CN7-P40 CSI-D2 PE6Спецификация дисплея
MIPI DSI (последовательный интерфейс дисплея):
Разъем дисплея представляет собой 40-контактный разъем FPC, который также может подключать внешнюю ЖК-панель (MIPI DSI) и модуль сенсорного экрана (I2C). Определения контактов этого разъема показаны ниже. Это обозначено на плате Banana Pi как «DSI».
MIPI DSI PIN define Banana pi BPI-M3 Имя DSI Pin Функция по умолчанию Функция 2:GPIO CN6-P01 VCC-MIPI CN6-P02 IPSOUT CN6-P03 VCC-MIPI CN6-P04 IPSOUT CN6-P05 GND CN6-P06 IPSOUT CN6-P07 GND CN6-P08 IPSOUT CN6-P09 NC CN6-P10 GND CN6-P11 NC CN6-P12 DSI-D0N CN6-P13 NC CN6-P14 DSI-D0P CN6-P15 NC CN6-P16 GND CN6-P17 TWI0-SDA PH1-EINT1 CN6-P18 DSI-D1N CN6-P19 TWI0-SCK PH0-EINT0 CN6-P20 DSI-D1P CN6-P21 TP-INT PL7-S-EINT7 CN6-P22 GND CN6-P23 TP-RST PL6-S-EINT6 CN6-P24 DSI-CKN CN6-P25 GND CN6-P26 DSI-CKP CN6-P27 LCD-BL-EN PD29 CN6-P28 GND CN6-P29 LCD-RST PD26 CN6-P30 DSI-D2N CN6-P31 LCD-PWR-EN PD27 CN6-P32 DSI-D2P CN6-P33 GND CN6-P34 GND CN6-P35 LCD-PWM PD28 CN6-P36 DSI-D3N CN6-P37 GND CN6-P38 DSI-D3P CN6-P39 AP-RESET # CN6-P40 GNDСпецификация UART:
Коннектор CON4-это интерфейс UART. Для разработчиков Banana Pi это простой способ получить выходные данные консоли UART для проверки состояния системы и сообщения журнала.
Uart отладочный контакт Banana pi BPI-M3 Имя контакта CON2 Функция по умолчанию GPIO CON2 P03 UART0-TXD PB9 CON2 P02 UART0-RXD PB10 CON2 P01 GNDОтзывы покупателей
