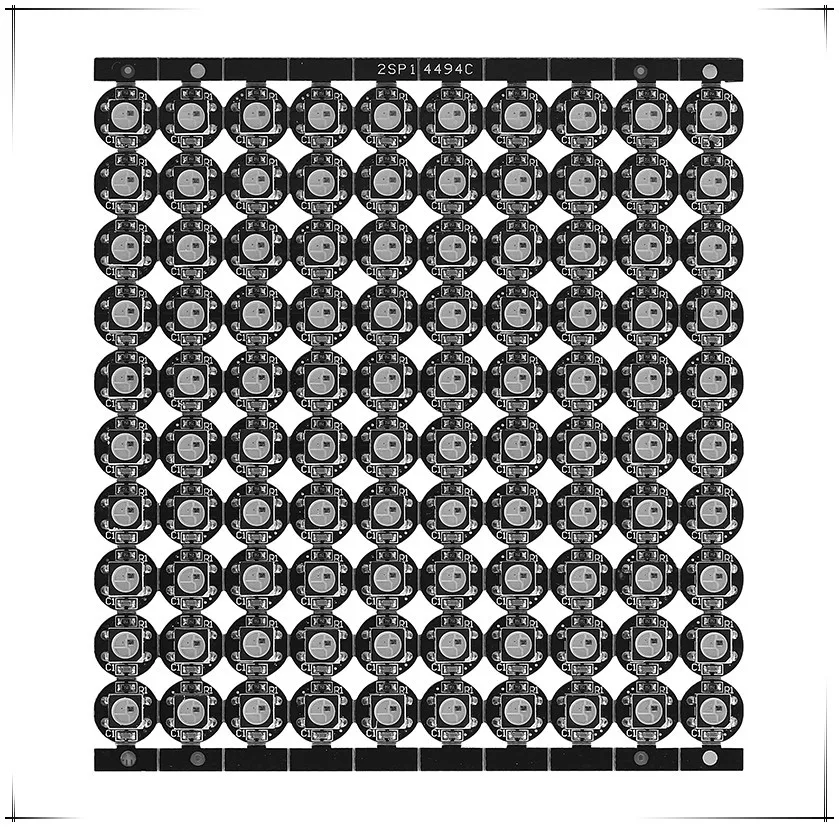

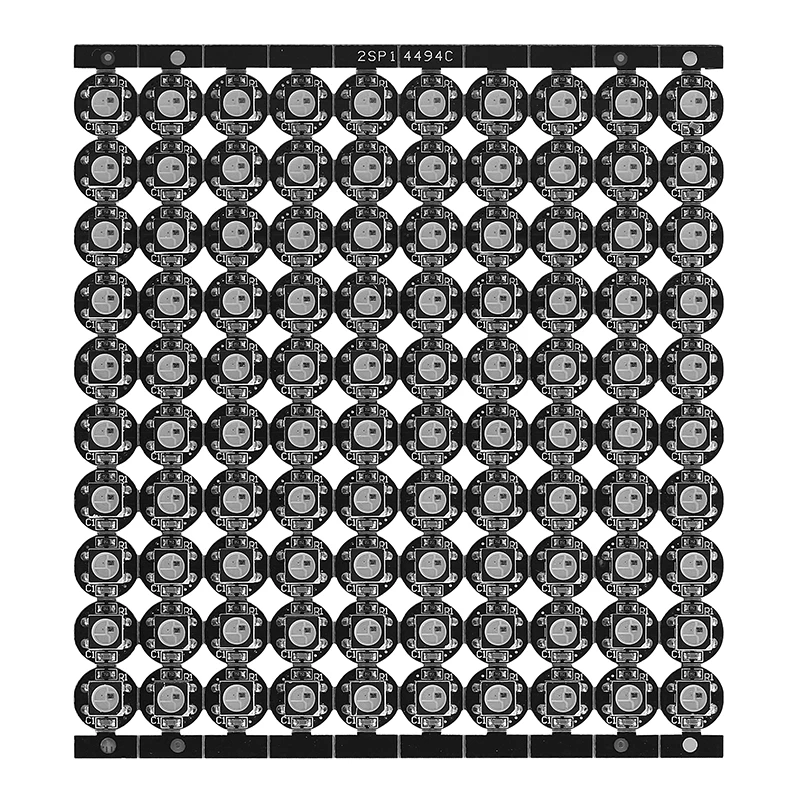

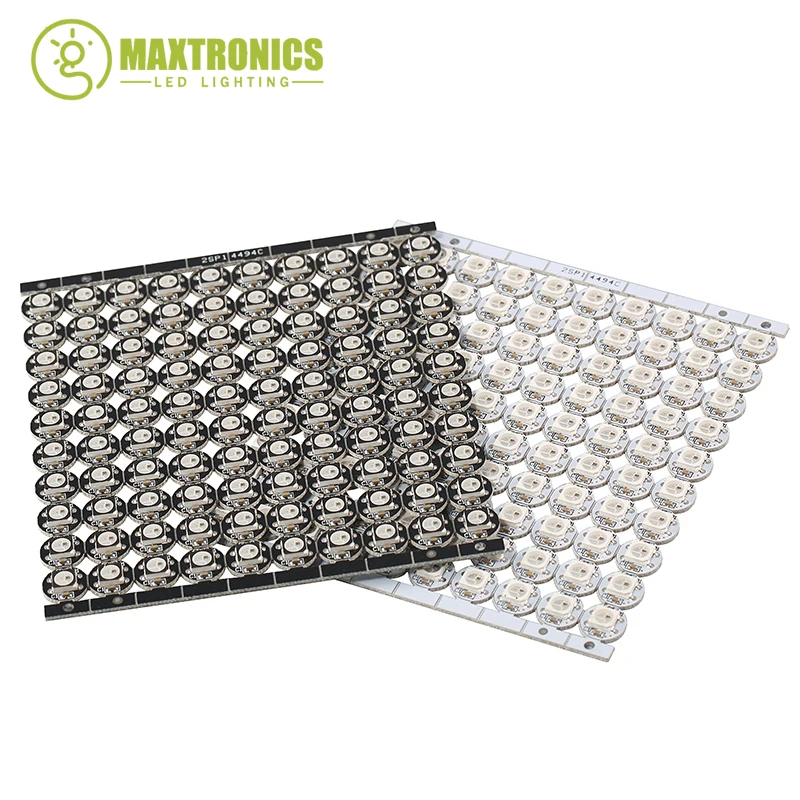

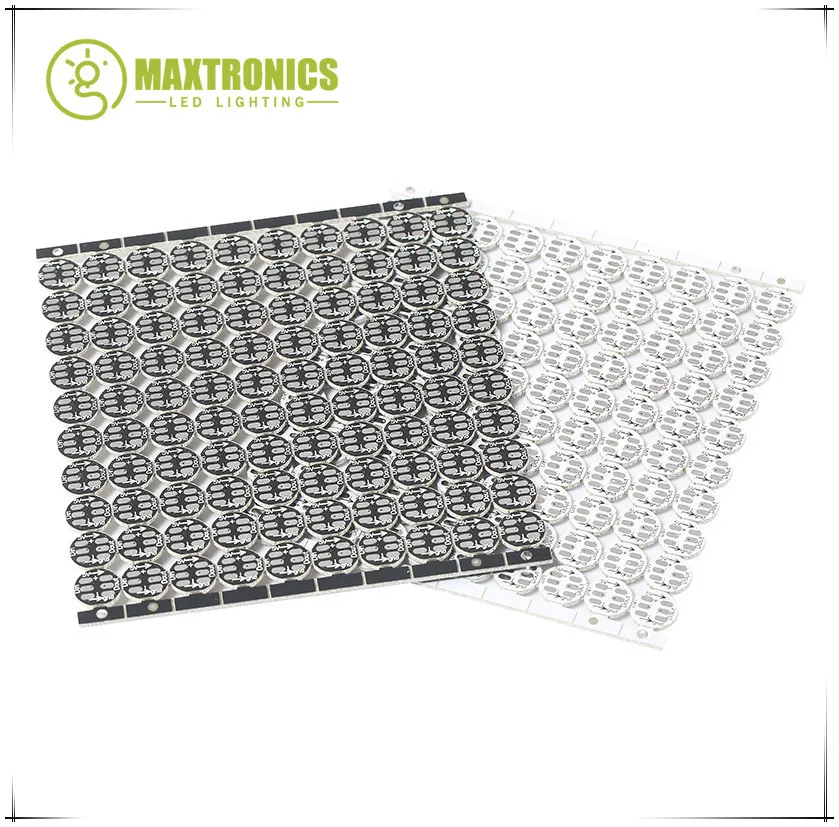

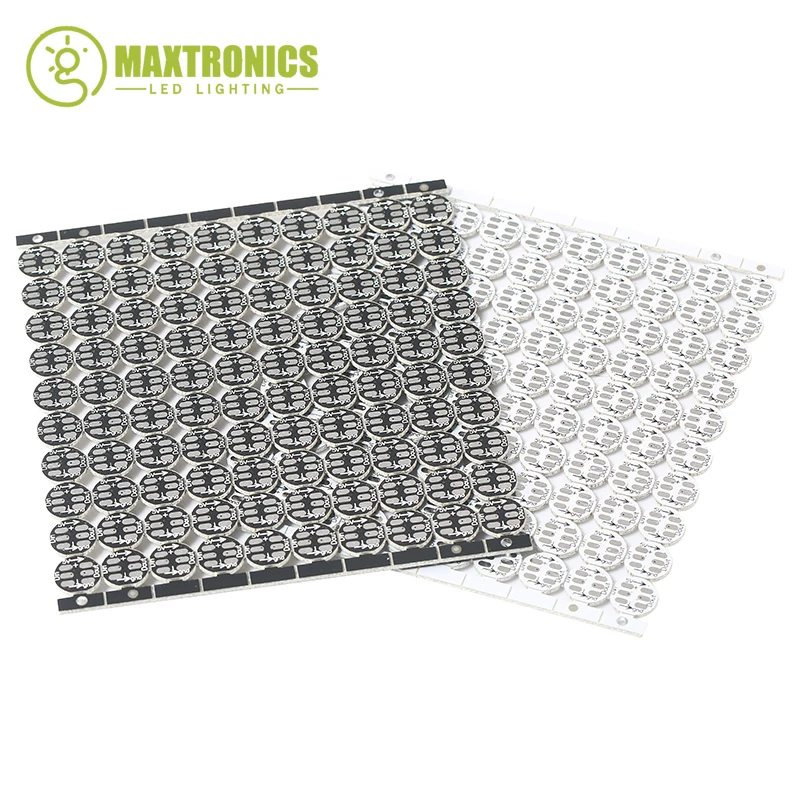

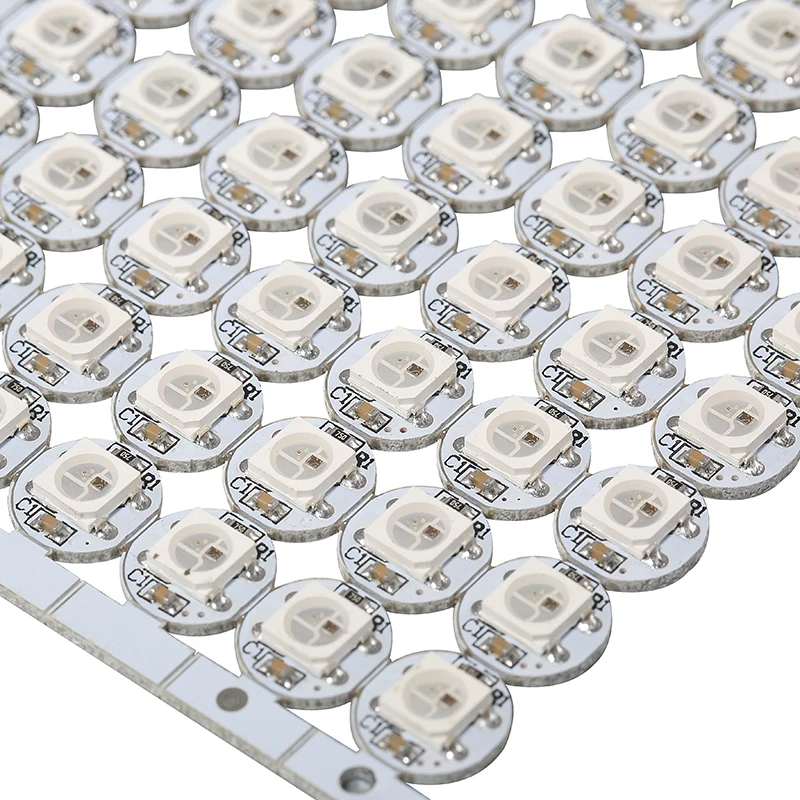

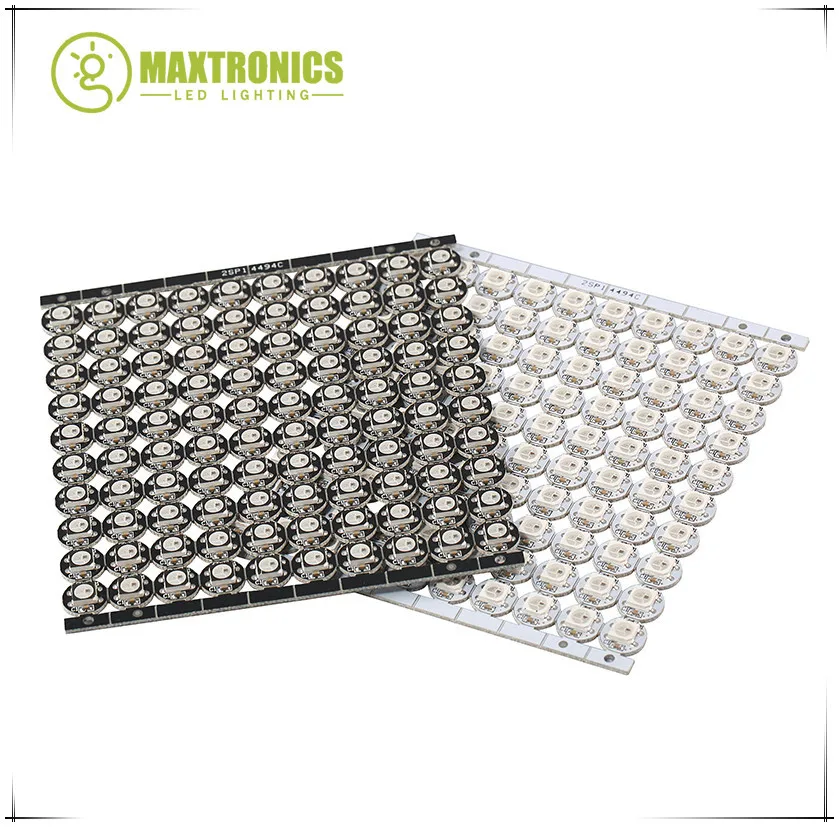

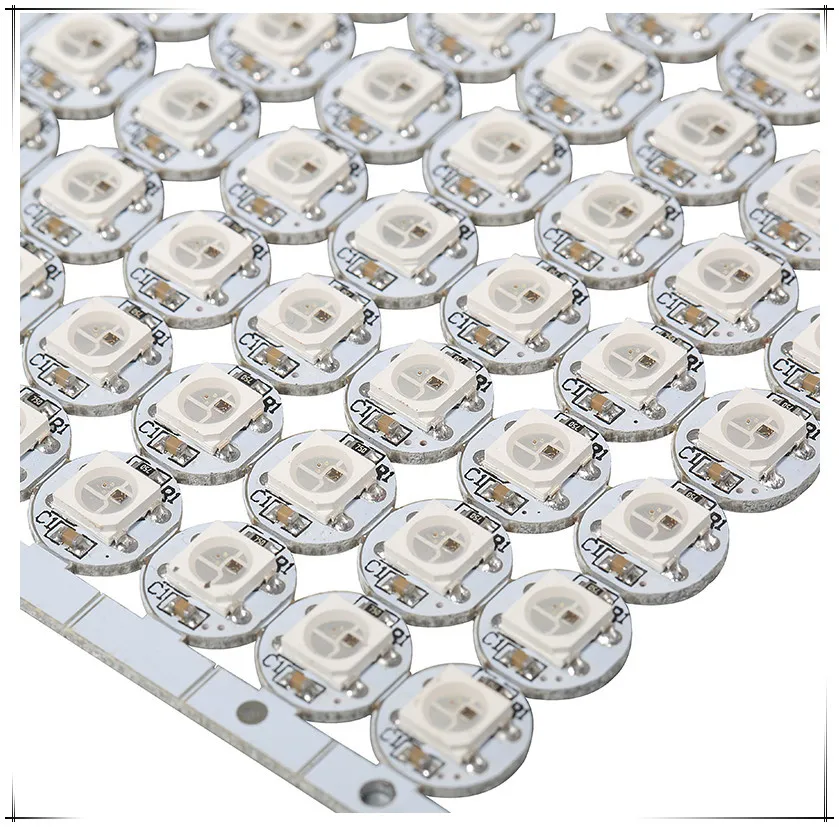

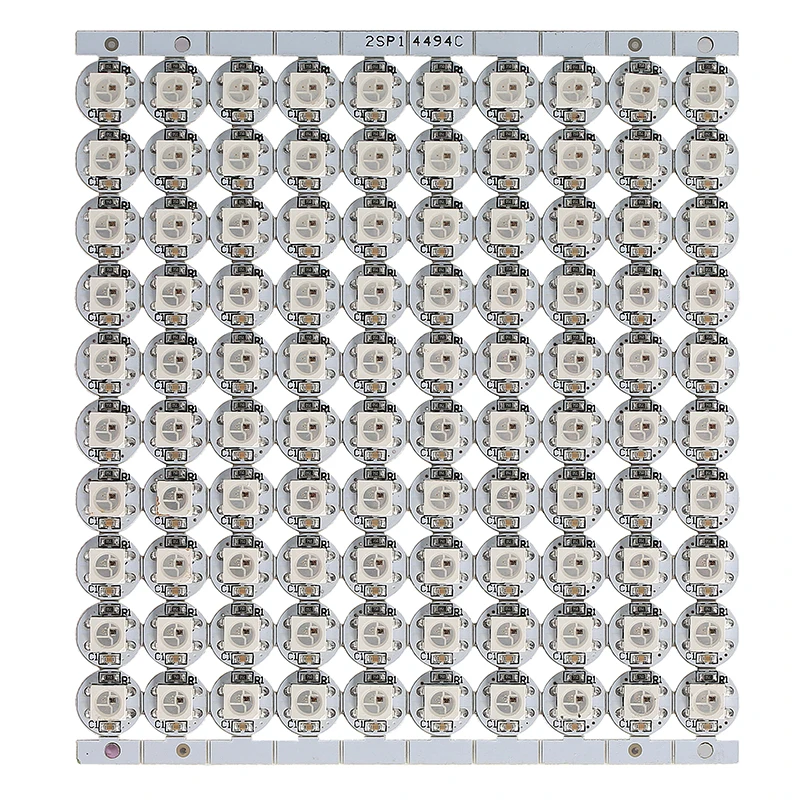

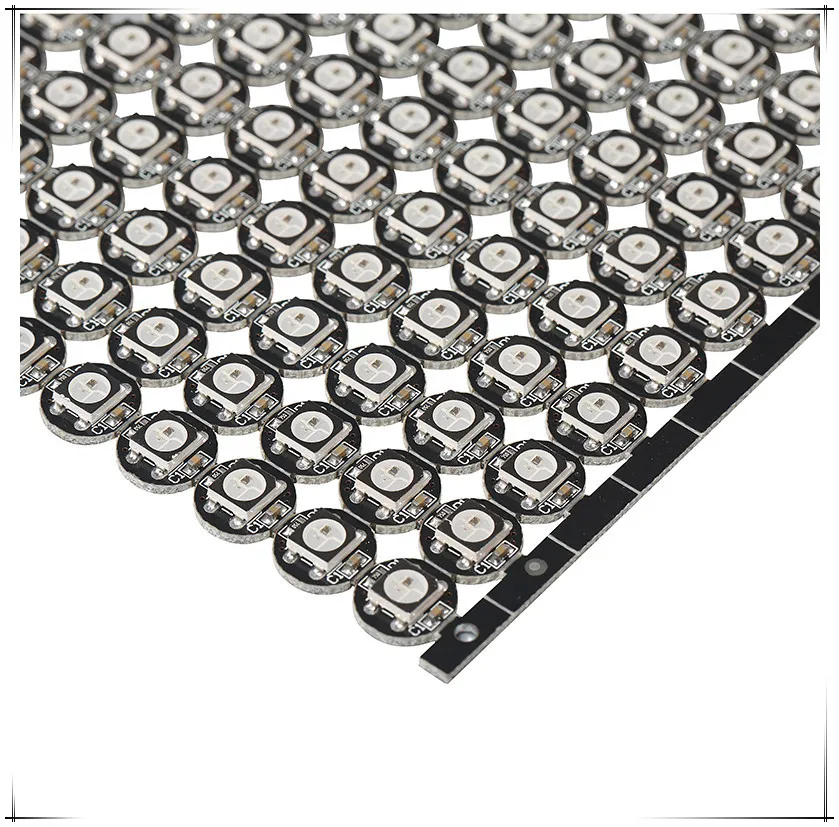

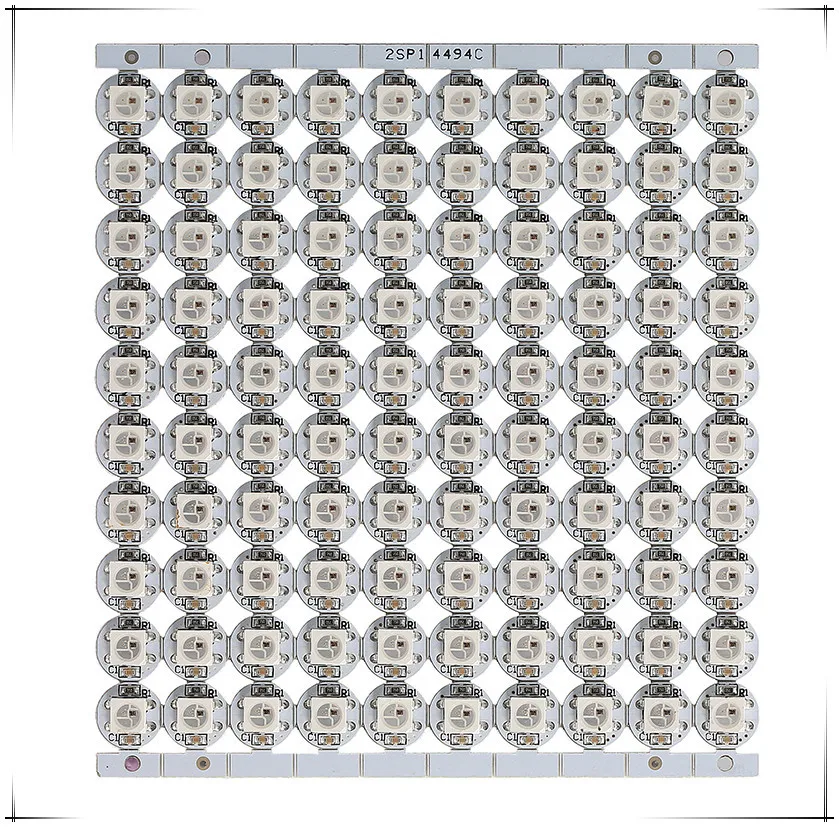

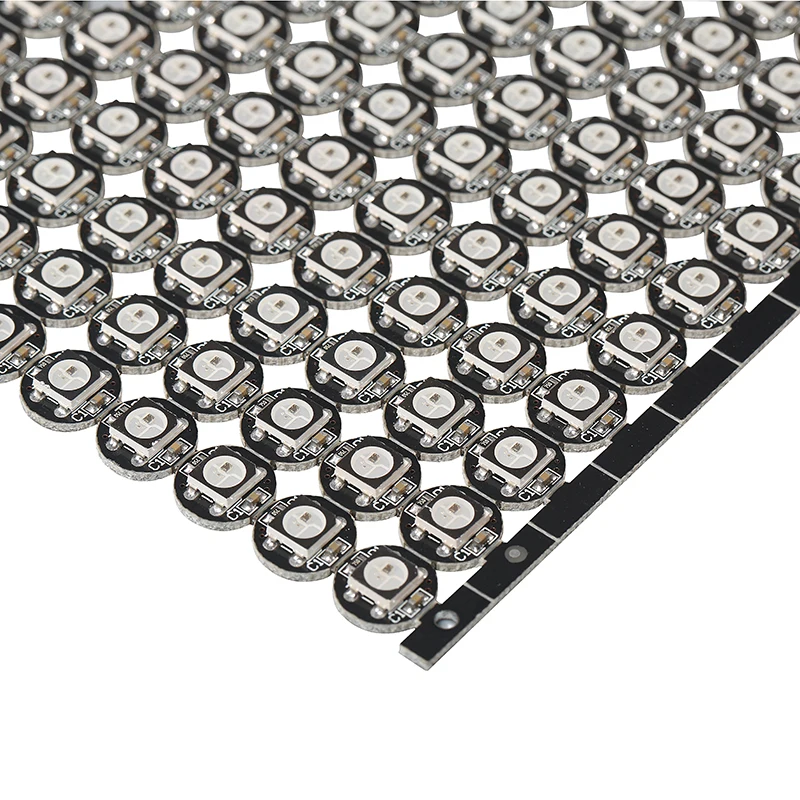

Бесплатная доставка WS2812B LED с радиатором (10 мм * 3 мм) DC5V 5050 SMD RGB WS2812 IC чипы
Особенности продукта:
2. Светодиодное декоративное освещение, внутренний/наружный светодиодный видео нерегулярный экран.
1. WS2812B является интеллектуальным управляющим светодиодным источником света, который схема управления и чип RGB интегрированы в комплект из 5050 компонентов. Внутренняя система включает интеллектуальную цифровую защелку для передачи данных и схему усиления сигнала. Также включает прецизионный внутренний осциллятор и программируемую часть контроля постоянного напряжения 12 В, эффективно обеспечивая постоянную высоту цвета в Пиксельной точке.
2. Протокол передачи данных использует один режим связи NZR. После сброса питания пикселя порт DIN получает данные от контроллера, первый пиксель собирает исходные данные 24 бит, затем отправляется во внутреннюю защелку данных, другие данные, которые изменяются с помощью внутренней схемы усиления сигнала, отправляются на следующий пиксельный каскад через порт DO. После передачи для каждого пикселя сигнал для уменьшения 24 бит. Pixel принимает технологию автоматической передачи resha-ping, что делает количество пикселя каскадом не ограничено передачей сигнала, зависит только от скорости передачи сигнала.
3. Светодиод с низким напряжением вождения, охрана окружающей среды и энергосбережение, высокая яркость, угол рассеяния большой, хорошая консистенция, низкая мощность, длительный срок службы и другие преимущества. Чип управления, интегрированный в светодиод, становится более простой схемой, небольшой объем, удобная установка.
Функция штыря
Нет.
Символ
Описание функции
1
VDD
Светодиодный источник питания
2
Выход
Контроль выходного сигнала данных
3
VSS
Наземный
4
DIN
Контроль ввода сигнала данных
Абсолютные максимальные оценки
Праметр
Символ
Рейтинг
Блок
Напряжение источника питания
VDD
+ 3,5 ~ + 5,3
V
Входное напряжение
VI
-0,5 ~ VDD + 0,5
V
Рабочая Температура соединения
Топ
-25 ~ + 80
Диапазон температуры хранения
Tstg
-40 ~ + 105
Электрические характеристики(TA=-20 ~ + 70, VDD= 4,5 ~ 5,5 В, вСС= 0 В, если не указано иное)
Праметр
Smybol
Условия
Мин
ТПИ
Макс.
Блок
Входной ток
II
VI= VDD/VСС
--
--
± 1
& Micro; A
Уровень входного напряжения
VIH
DВ, Набор
0,7 вDD
--
--
V
VИл
DВ, Набор
--
--
0,3 ВDD
V
Напряжение гистерезиса
VH
DВ, Набор
--
0,35
--
V
Характеристики переключения(TA=-20 ~ + 70, VDD= 4,5 ~ 5,5 В, вСС= 0 В, если не указано иное)
Праметр
Символ
Состояние
Мин
ТПИ
Макс.
Блок
Время задержки передачи
tPLZ
CL = 15pF, DIN & rarr;
Выход, RL = 10KΩ
--
--
300
Ns
Осеннее время
tTHZ
CL = 300pF, OUTR/OUTG/OUTB
--
--
120
& Micro; s
Вход capcity
CI
--
--
--
15
ПФ
Характеристика RGB IC параметр
Излучающий цвет
Модель
Длина волны (нм)
Сила света (мкд)
Напряжение (В)
Красный
13 CBAUP
620-625
390-420
2,0-2,2
Зеленый
13 CGAUP
522-525
660-720
3,0-3,4
Синий
10R1MUX
465-467
180-200
3,0-3,4
Передача данныхВремя( TH + TL=1,25 & micro; s ± 600ns)
T0H
0 код, время высокого напряжения
0.4us
± 150 нс
T1H
1 код, время высокого напряжения
0.8us
± 150 нс
T0L
0 код, низкое напряжение
0.85us
± 150 нс
T1L
1 код, низкое напряжение
0.45us
± 150 нс
RES
Время низкого напряжения
Выше 50 & micro; s
