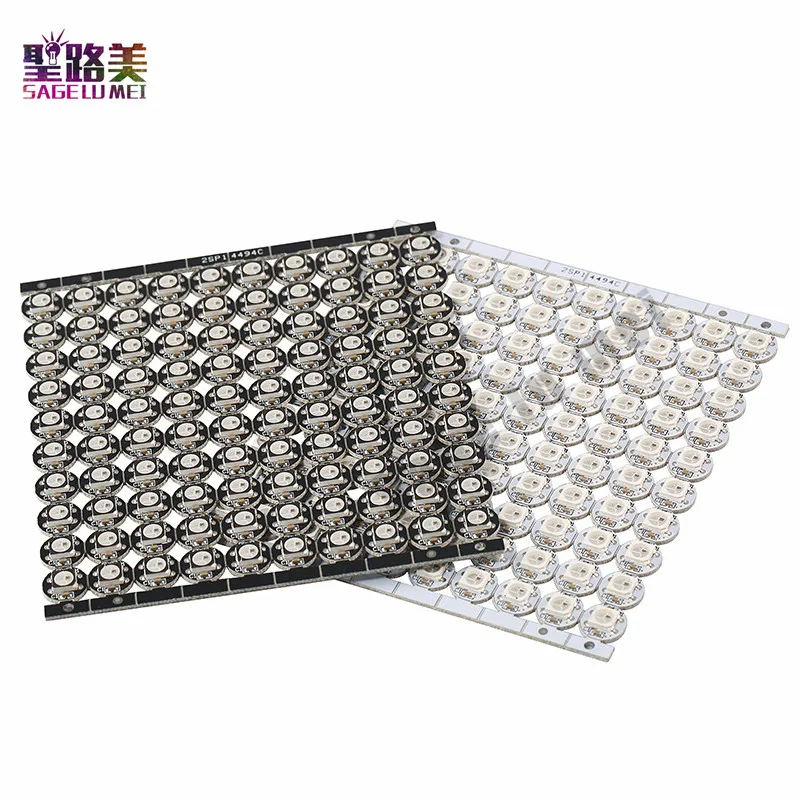

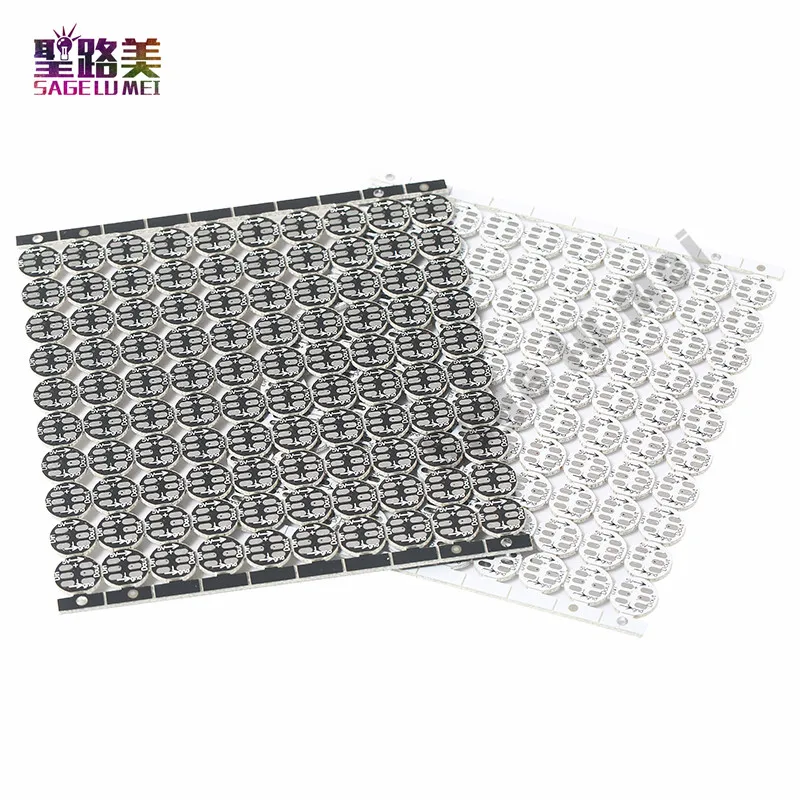

4-контактный светодиодный чип WS2812B с радиатором DC5V SMD5050 RGB WS2811 IC, встроенная светодиодная шариковая подсветка для индивидуального охлаждения
SAGE LU MEI JimmyHome Store - Надежность 96.5%
Более 202 подписчиков, дата открытия магазина 09.01.2019
- Положительные оценки: 98% (280)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 17.09.2024
19 Отзывов
39 Заказов
19 Отзывов
38 Заказов
11 Отзывов
30 Заказов
6 Отзывов
9 Заказов
1 Отзывов
7 Заказов
3 Отзывов
5 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
0 Заказов
2. Светодиодное декоративное освещение, нерегулярный светодиодный видеоэкран внутри и снаружи.
1.WS2812B-это интеллектуальный светодиодный источник светильник, который состоит из схемы управления и чипа RGB посылка упаковке из 5050 компонентов. Внутренние элементы включают интеллектуальную защелку данных цифрового порта и схему привода усиления изменения формы сигнала. Также включают прецизионный внутренний генератор и программируемую часть постоянного изогнутого управления напряжением 12 В, эффективно обеспечивая согласованность цветовой высоты точки пикселя светильник
2. Протокол передачи данных использует один режим связи NZR. После сброса питания пикселя порт DIN получает данные от контроллера, первый пиксель собирает исходные данные 24 бит, затем отправляется на внутреннюю защелку данных, другие данные, которые изменяются по внутренней схеме усиления сигнала, передаются на следующий пиксель каскада через порт DO. После передачи на каждый пиксель сигнал уменьшается 24 бит. Pixel использует технологию автоматической передачи сигнала resha-ping, благодаря чему передача сигнала не ограничивается количеством пикселей, а зависит только от скорости передачи сигнала.
3 светодиодный с низким вождением, защитой окружающей среды и энергосбережением, высокой яркостью, большим углом рассеивания, хорошей консистенцией, малой мощностью, долгим сроком службы и другими преимуществами. Микросхема управления, встроенная светодиодный, становится более простой схемой, небольшой объем, удобная установка.
Функция PIN
Нет.
Символ
Описание функции
1
VDD
Источник питания
2
DOUT
Выход сигнала управления данными
3
VSS
Земля
4
DIN
Вход сигнала управления данными
Абсолютный максимальный рейтинг
Праметр
Символ
Рейтинги
Блок
Напряжение источника питания
VDd rrrrrr
+ 3,5 ~ + 5,3
V
Входное напряжение
VI
-0,5 ~ VDD + 0,5
V
Рабочая Температура соединения
Топт
-25 ~ + 80
Диапазон температур хранения
Tstg
-40 ~ + 105
Электрические характеристики(ТА=-20 ~ + 70, вDd rrrrrr= 4,5 ~ 5,5 В, вSS= 0 В, если не указано иное)
Праметр
Смибол
Условия
Мин
Tpy
Макс
Блок
Входной ток
II
VI= VDd rrrrrr/VSS
--
--
± 1
МкА
Уровень входного напряжения
VIH
DВ, Набор
0,7 вDd rrrrrr
--
--
V
VИл
DВ, Набор
--
--
0,3 вDd rrrrrr
V
Напряжение гистерезиса
VH
DВ, Набор
--
0,35
--
V
Характеристики переключения(ТА=-20 ~ + 70, вDd rrrrrr= 4,5 ~ 5,5 В, вSS= 0 В, если не указано иное)
Праметр
Символ
Состояние
Мин
Tpy
Макс
Блок
Время задержки передачи
ТПлз
CL = 15 пФ, DIN→
DOUT,RL = 10KΩ
--
--
300
Ns
Время падения
ТTHZ
CL = 300 пФ, OUTR/OUTG/OUTB
--
--
120
МКС
Входная емкость
CI
--
--
--
15
ПФ
Характеристический параметр RGB IC
Цвет излучения
Модель
Длина волны (нм)
Интенсивность света (mcd)
Напряжение (В)
Красный
13CBAUP
620-625
390-420
2,0-2,2
Зеленый
13cgaup
522-525
660-720
3,0-3,4
Синий
10R1MUX
465-467
180-200
3,0-3,4
Передача данныхВремя(TH + TL=1,25 МКС ± 600 НС)
T0H
0 кода, время высокого напряжения
0,4 мкс
± 150 нс
T1H
1 код, время высокого напряжения
0.8us
± 150 нс
T0L
0 кода, время низкого напряжения
0,85 мкс
± 150 нс
T1L
1 код, время низкого напряжения
0,45 мкс
± 150 нс
Рез
Время низкого напряжения
Более 50 мкс
ППакет включает:

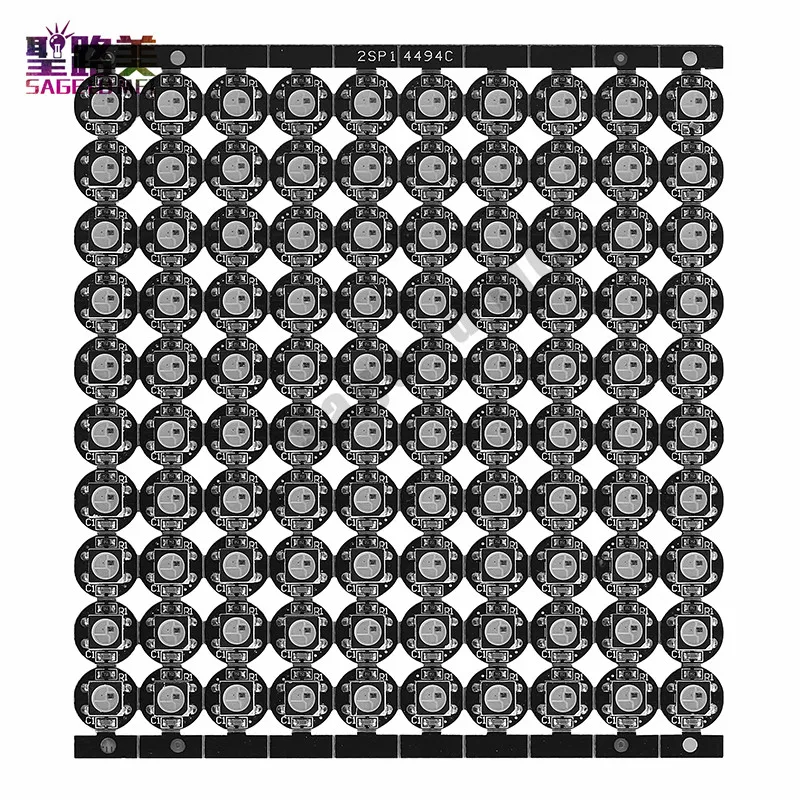

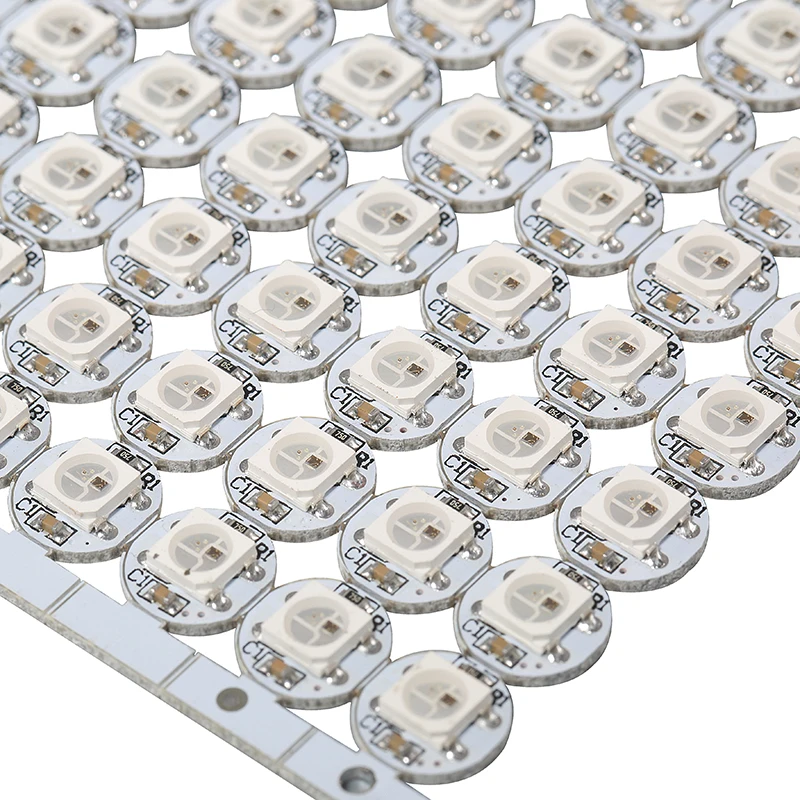

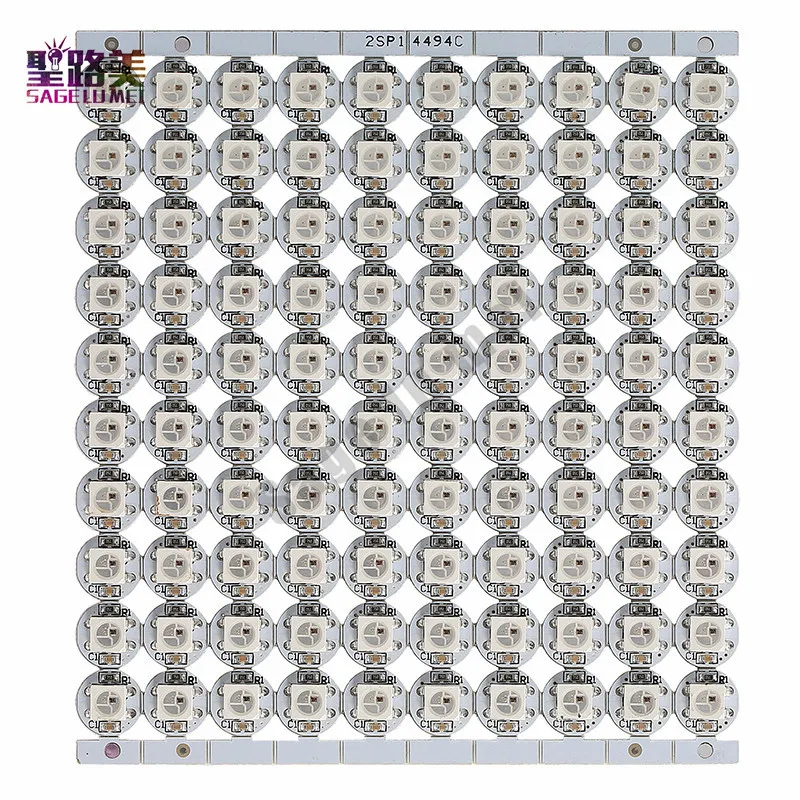

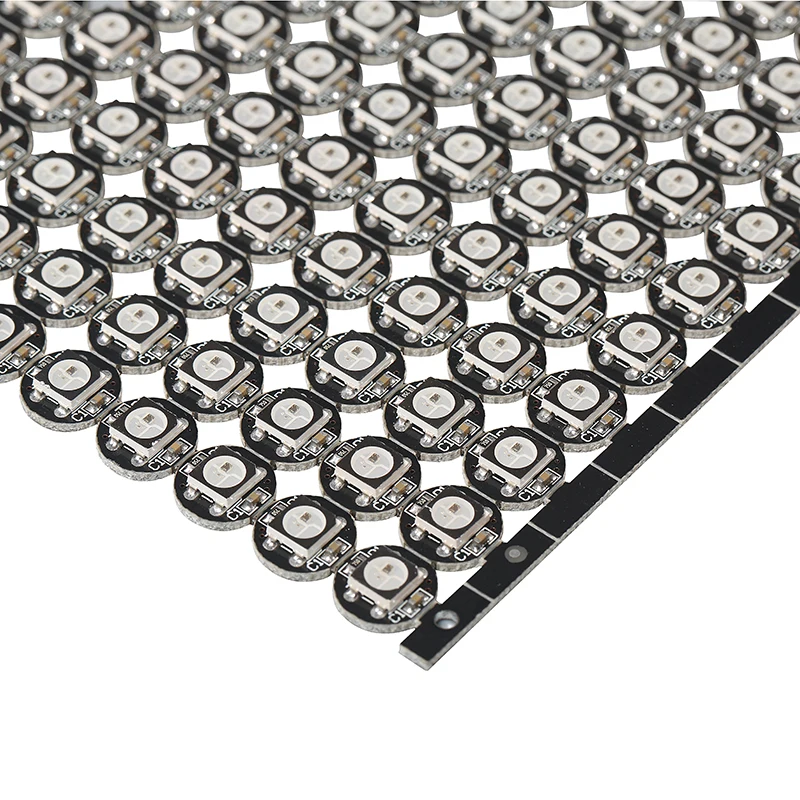

Ws2812bСветодиодыЧипДоска
