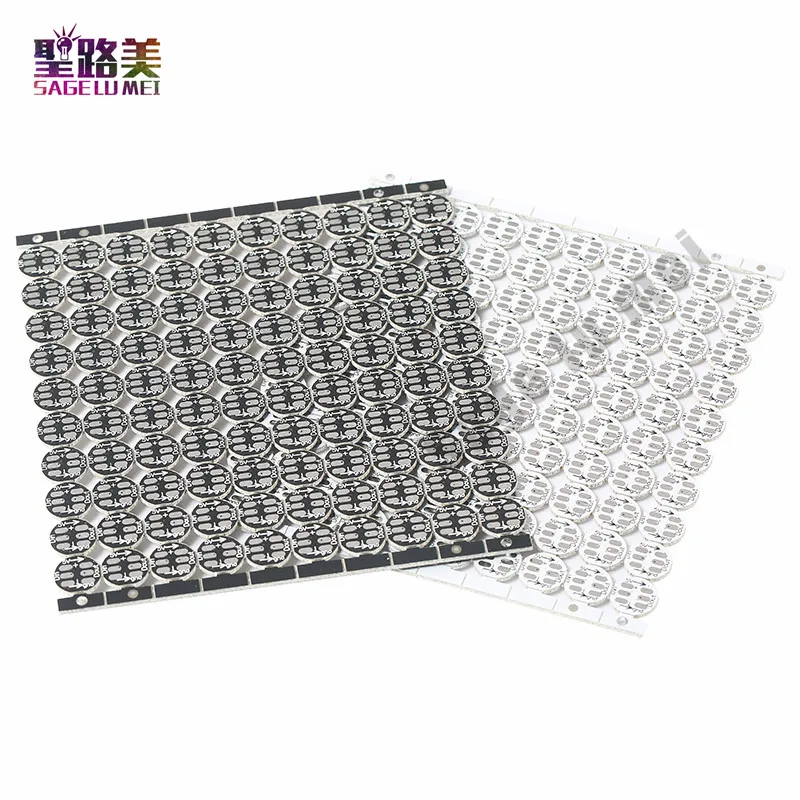

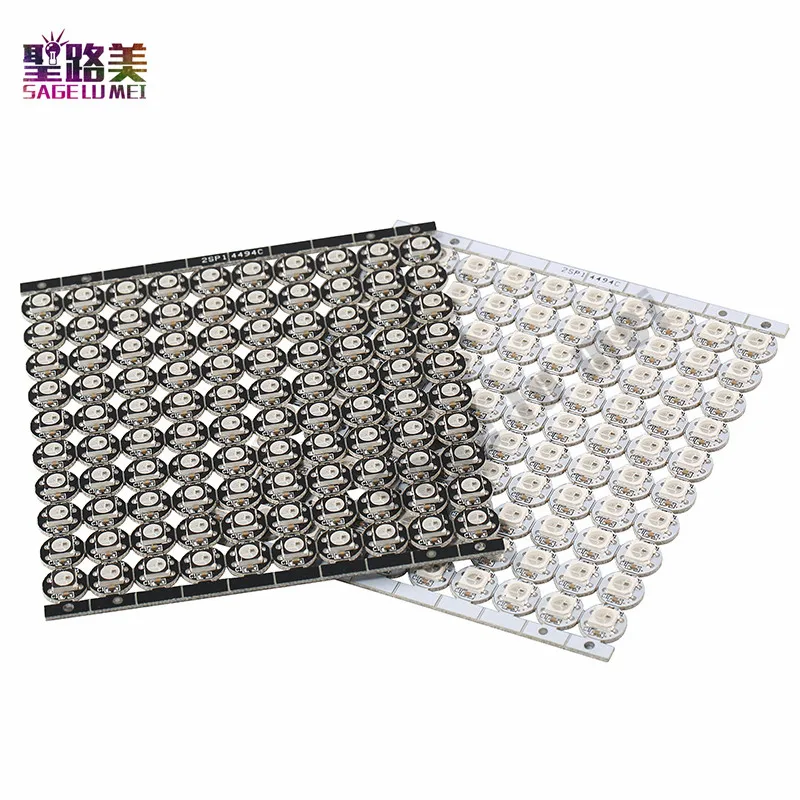

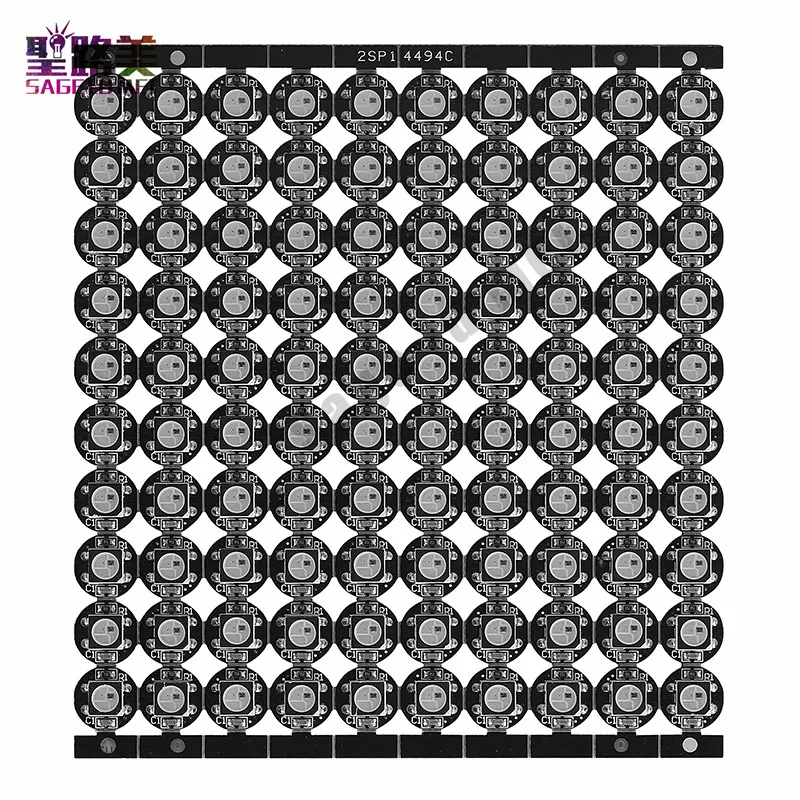

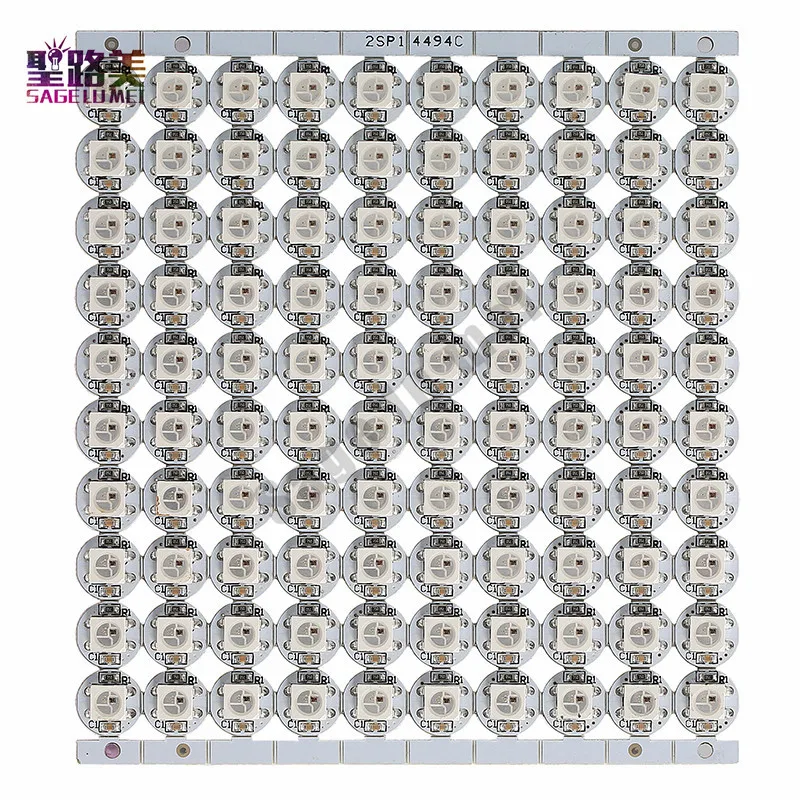

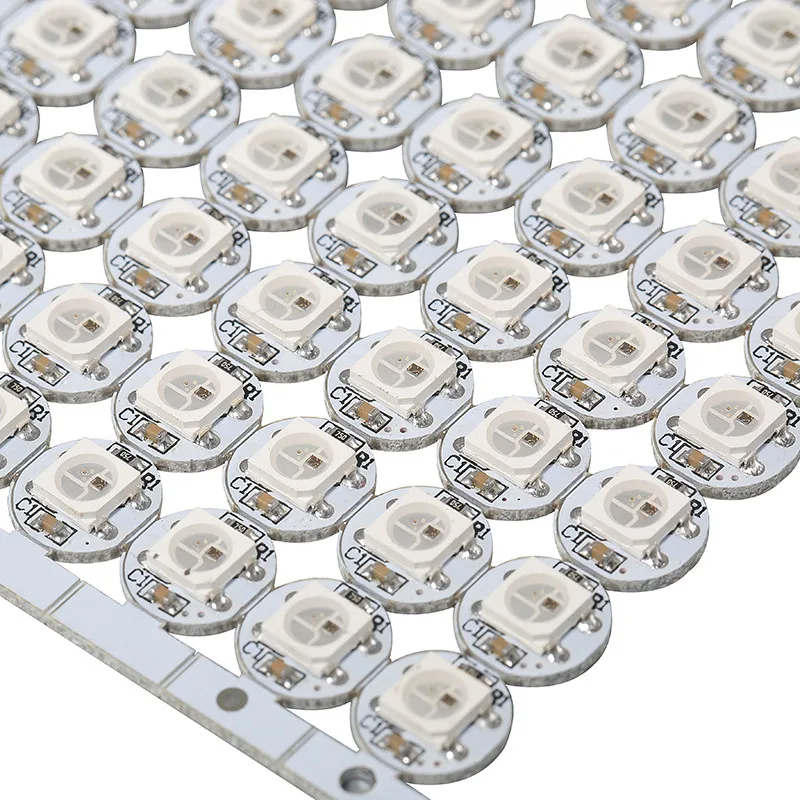

Светодиодный чип WS2812B с радиатором, 4-контактный, 5 в постоянного тока, SMD5050, RGB, WS2811

2 м/3 м/5 м 3В AA контроллер гибкий неоновый светильник светящийся... US $4,5/Цена 16 миллионов цветов Wifi RGB / RGBW led контроллер sm... US $11,88/Цена DC12V-24V 6Ax3channel 18A RF Wireless Touch RGB co... US $16,88/Цена 2pin 3pin 4pin 5pin светодиодный удлинитель Электрический Wi-Fi... US $4,99/Цена 1 м/5 м DC5V индивидуально адресуемый ws2812b led st... 6 долларов США/Цена 2pin 3pin 4pin 5pin светодиодный провод разъем папа/Мама... US $3,9/Цена 100 шт./лот 2pin 3pin 4pin 5pin RGB Разъем Adapt... US $8,5/Цена AC110V-220V к источнику питания DC12V 10 Вт 20 Вт 30 Вт 50 Вт... US $6,38/Цена 4-контактный WS2812B светодиодный чип с радиатора (10 мм * 3 мм) DC5V 5050 SMD RGB WS2811 IC встроенный СВЕТОДИОДНЫЙ шарик для адресуемых ws2812b светодиодный полосы

1. Интеллектуальная защита обратного подключения, обратное соединение источника питания не повреждает IC.2. Схема управления и Светодиодный источник питания3. Схема управления и чип RGB интегрированы в посылка 5050 компонентов, формируют полный контроль точки пикселя.4. Встроенная цепь изменения формы сигнала, после изменения формы волны к следующему драйверу, убедитесь, что искажение формы волны не скапливается.5. Встроенная электрическая схема сброса и схема отключения питания.6. Каждый пиксель трех основных цветов может достичь 256 яркости дисплея, завершенный 16777216 цветной полноцветный дисплей и частота сканирования не менее 400 Hz/s.7. Каскадный порт передачи сигнала с помощью одной линии.8. Любые две точки на расстоянии более 5 м сигнала передачи без какого-либо увеличения цепи.9. Когда частота обновления составляет 30 кадров в секунду, количество каскада не менее 1024 точек.10. Отправка данных со скоростью 800 кбит/с.11. Светильник отличается высокой устойчивостью и экономичностью.Применение:1. Полноцветный модуль, полноцветный мягкий свет, полоса лампы.

2. Светодиодный декоративный светильник, внутренний/наружный светодиодный неравномерный экран.

Общие Описания:

1.WS2812B-это интеллектуальный светодиодный светильник управления, который интегрирован в посылка 5050 компонентов. Внутренняя система включает интеллектуальную цифровую защелку для передачи данных и схему усиления сигнала. Также включает прецизионный внутренний осциллятор и 12V напряжение машина для испытаний на программируемую постоянную ок Н-nt панель управления, эффективного пикселей точечный светильник цветного материала, украшенные последовательный свет.

2. Протокол передачи данных использует один режим связи NZR. После сброса питания пикселя порт DIN получает данные от контроллера, первый пиксель собирает исходные данные 24 бит, затем отправляется во внутреннюю защелку данных, другие данные, которые изменяются с помощью внутренней схемы усиления сигнала, отправляются на следующий пиксельный каскад через порт DO. После передачи для каждого пикселя сигнал для уменьшения 24 бит. Pixel принимает технологию автоматической передачи resha-ping, что делает количество пикселя каскадом не ограничено передачей сигнала, зависит только от скорости передачи сигнала.

3. Светодиодный индикатор низкого напряжения, защита окружающей среды и энергосбережение, высокая яркость, угол рассеяния большой, хорошая консистенция, низкая мощность, длительный срок службы и другие преимущества. Встроенный светодиодный чип управления становится более простой схемой, небольшой объем, удобная установка.

Функция штыря

Нет.

Символ

Описание функции

1

VDD

Светодиодный источник питания

2

Выход

Контроль выходного сигнала данных

3

VSS

Наземный

4

DIN

Контроль ввода сигнала данных

Абсолютные максимальные оценки

Праметр

Символ

Рейтинг

Блок

Напряжение источника питания

VDd rrrrrr

+ 3,5 ~ + 5,3

V

Входное напряжение

VI

-0,5 ~ VDD + 0,5

V

Рабочая Температура соединения

Топ

-25 ~ + 80

Диапазон температуры хранения

Tstg

-40 ~ + 105

Электрические характеристики(TA=-20 ~ + 70,VDd rrrrrr= 4,5 ~ 5,5, VСС= 0 В, если не указано иное)

Праметр

Smybol

Условия

Мин

ТПИ

Макс.

Блок

Входной ток

II

VI= VDd rrrrrr/VСС

--

--

± 1

& Micro; A

Уровень входного напряжения

VIH

DВ, Набор

0,7 вDd rrrrrr

--

--

V

VИл

DВ, Набор

--

--

0,3 VDd rrrrrr

V

Напряжение гистерезиса

VH

DВ, Набор

--

0,35

--

V

Характеристики переключения(TA=-20 ~ + 70,VDd rrrrrr= 4,5 ~ 5,5, VСС= 0 В, если не указано иное)

Праметр

Символ

Состояние

Мин

ТПИ

Макс.

Блок

Время задержки передачи

TPLZ

CL = 15pF,DIN & rarr;

Выход, RL = 10KΩ

--

--

300

Ns

Осеннее время

TTHZ

CL = 300pF,OUTR/OUTG/OUTB

--

--

120

& Micro; s

Вход capcity

CI

--

--

--

15

ПФ

Характеристика RGB IC параметр

Излучающий цвет

Модель

Длина волны (нм)

Сила света (мкд)

Напряжение (В)

Красный

13CBAUP

620-625

390-420

2,0-2,2

Зеленый

13CGAUP

522-525

660-720

3,0-3,4

Синий

10R1MUX

465-467

180-200

3,0-3,4

Передача данныхВремя(TH + TL=1,25 & micro; Невысокий массивный каблук ± 600ns)

T0H

0 код, время высокого напряжения

0.4us

± 150 нс

T1H

1 код, время высокого напряжения

0.8us

± 150 нс

T0L

0 код, низкое напряжение

0.85us

± 150 нс

T1L

1 код, низкое напряжение

0.45us

± 150 нс

RES

Время низкого напряжения

Выше 50 & micro;s

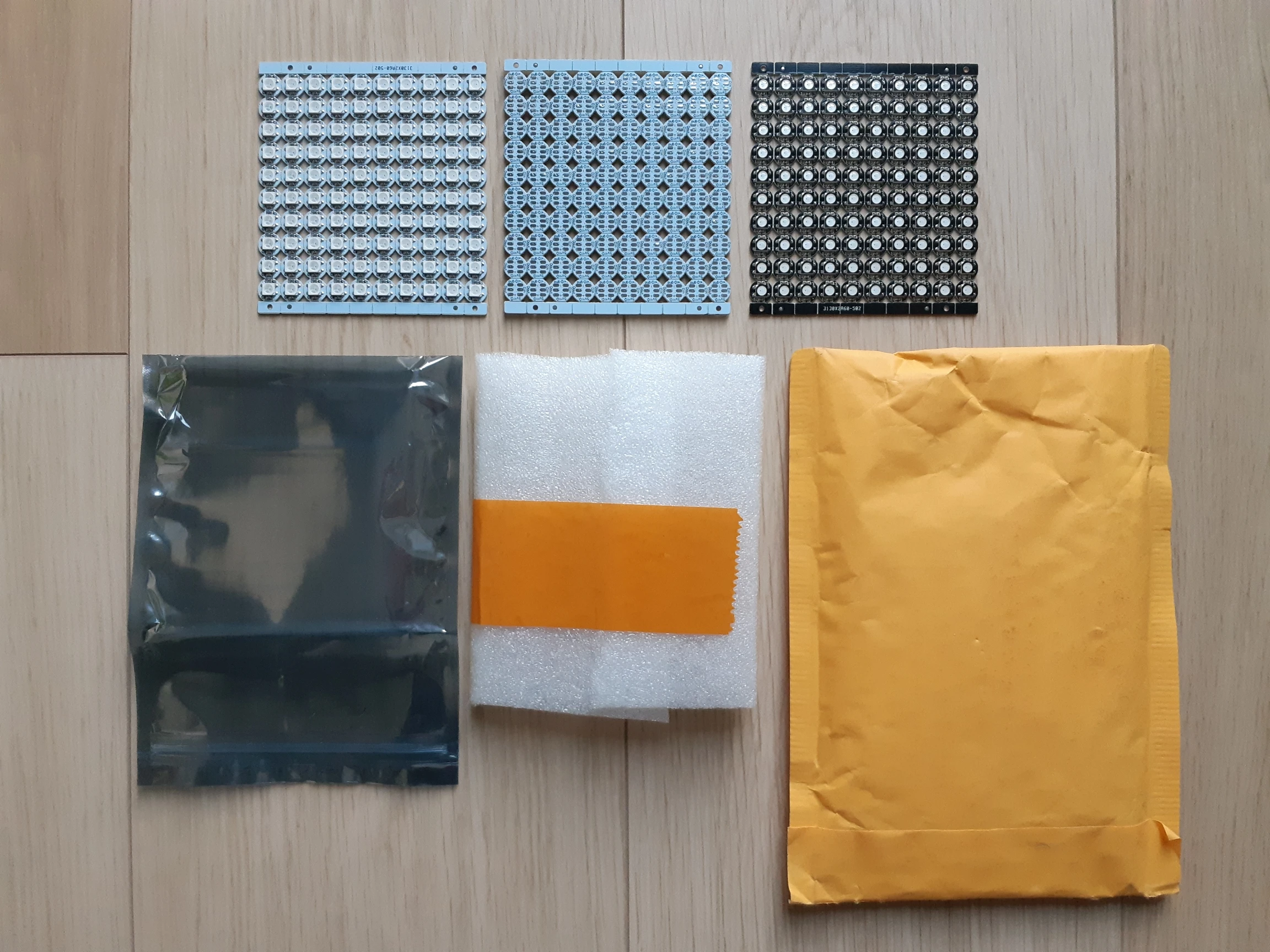

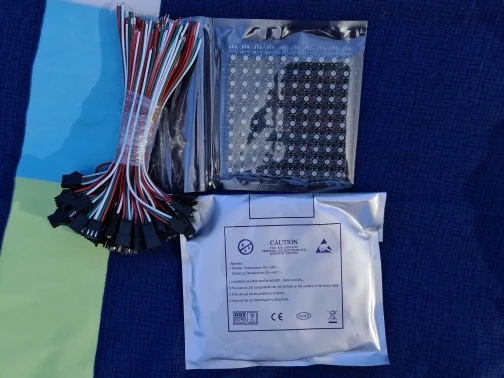

ПУпаковка включает:

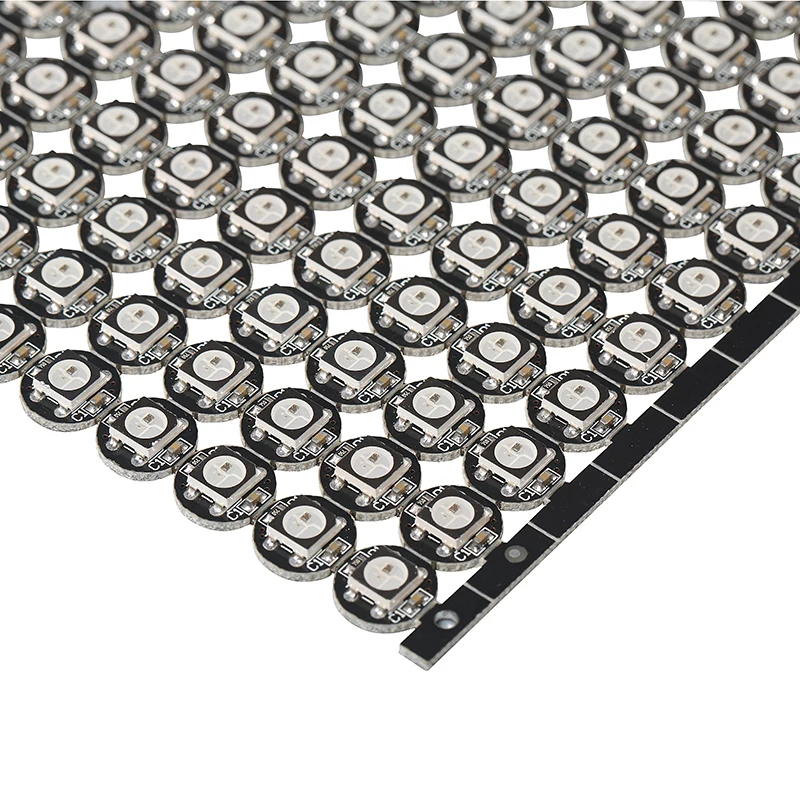

Ws2812bСветодиодыЧипДоска
