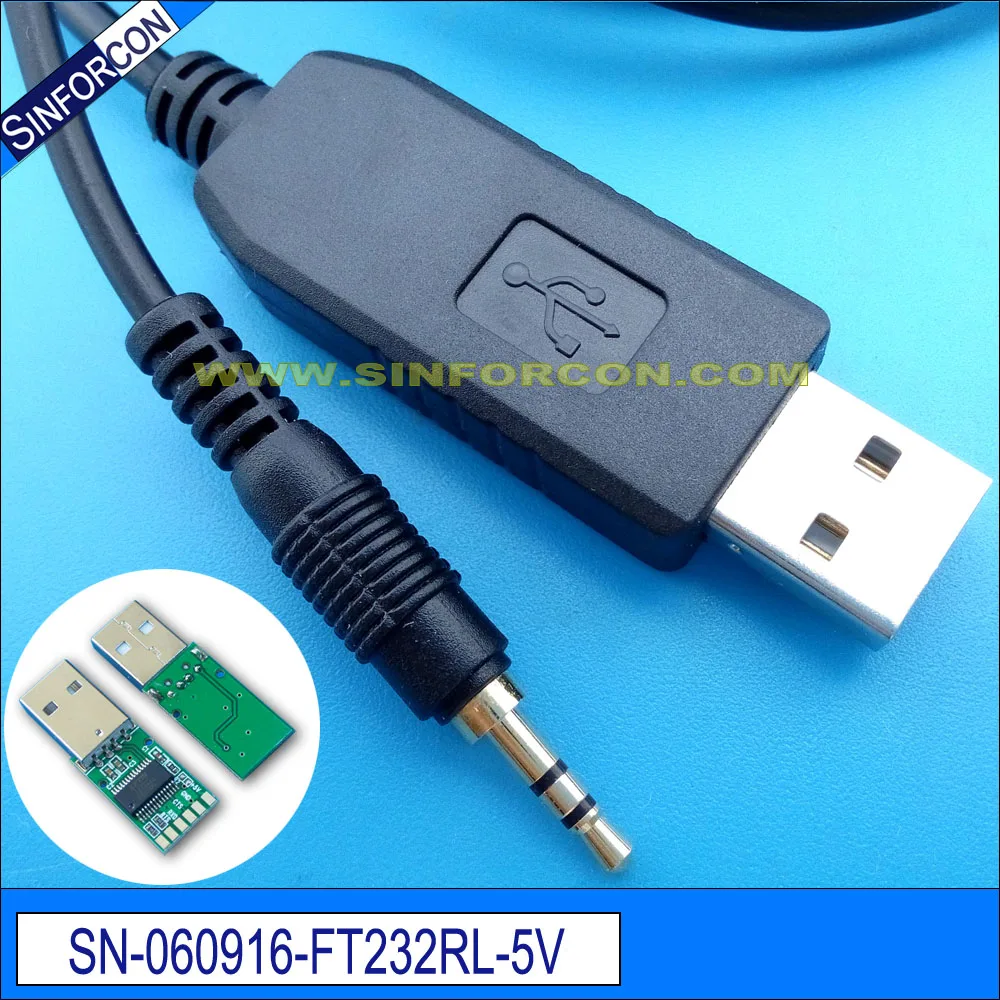

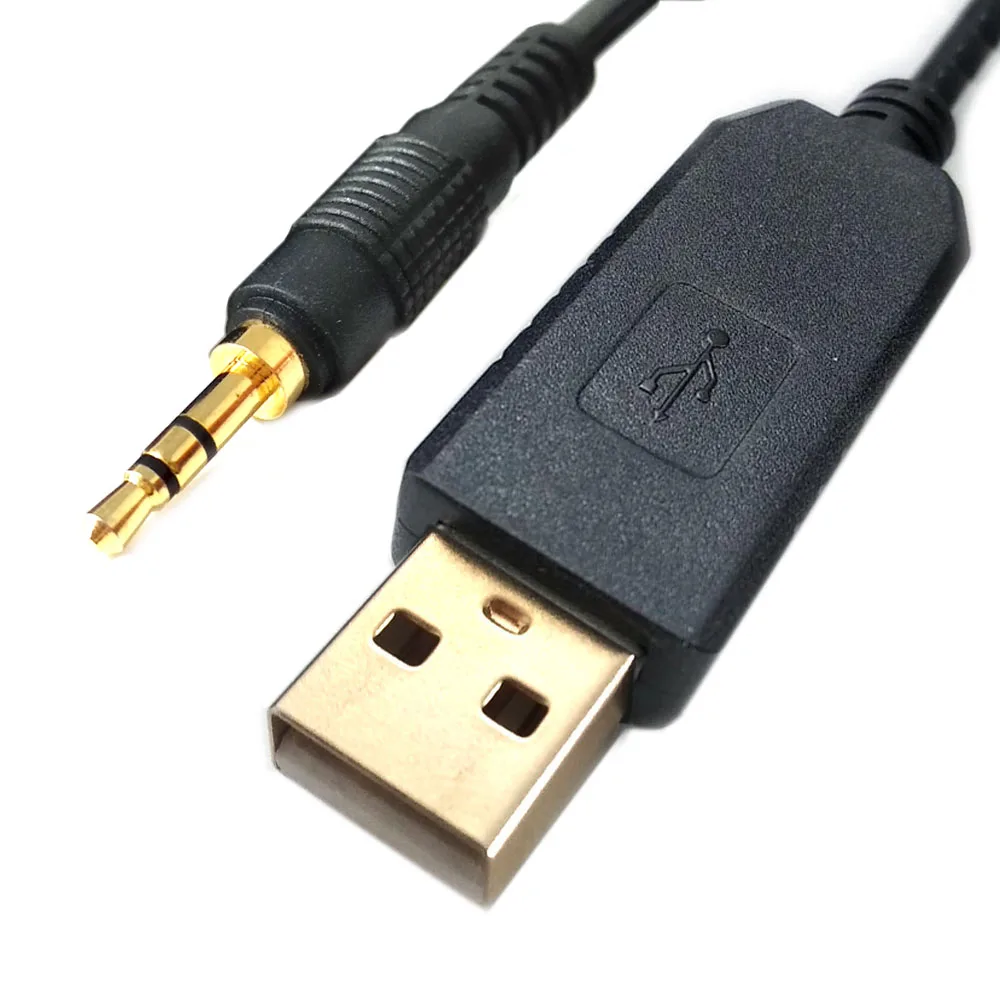

FTDI USB UART TTL 3,3 В до 2,5 мм стерео разъем последовательный адаптер Кабельный драйвер

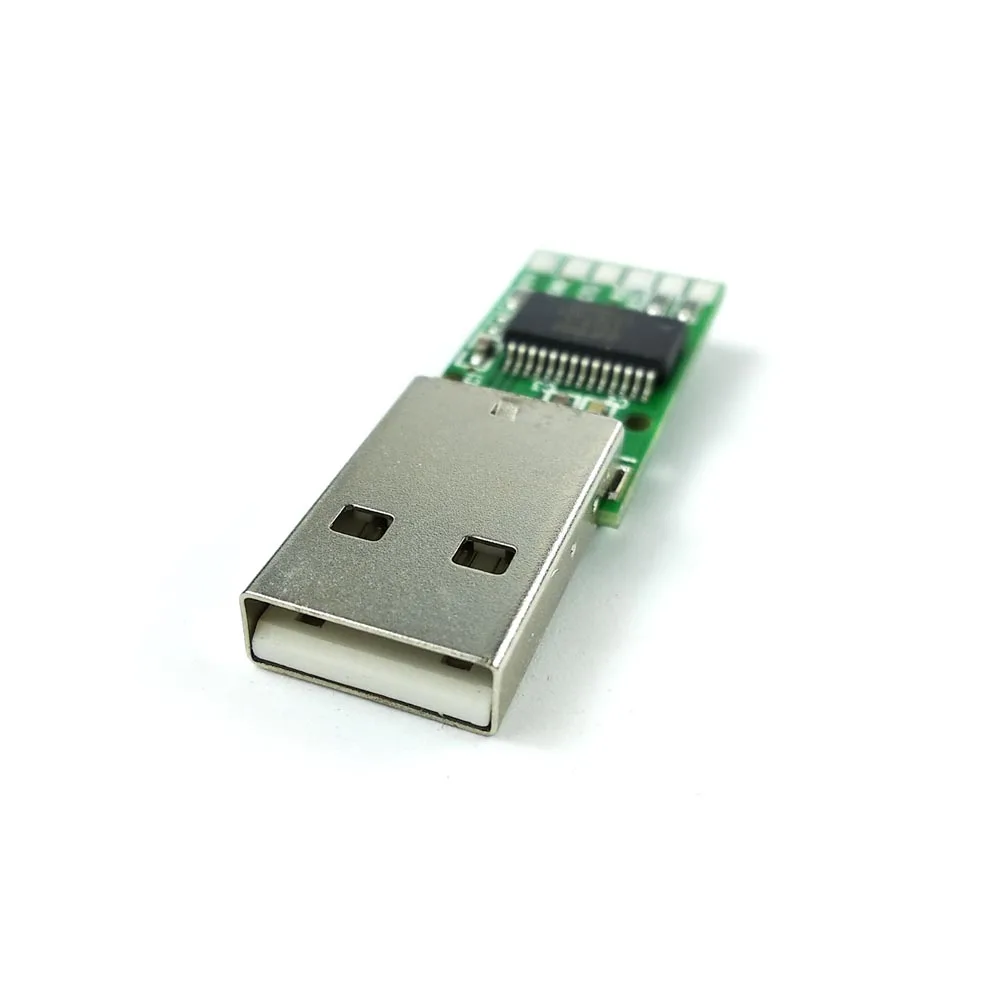

Чип FT232RL, кабель USB UART TTL

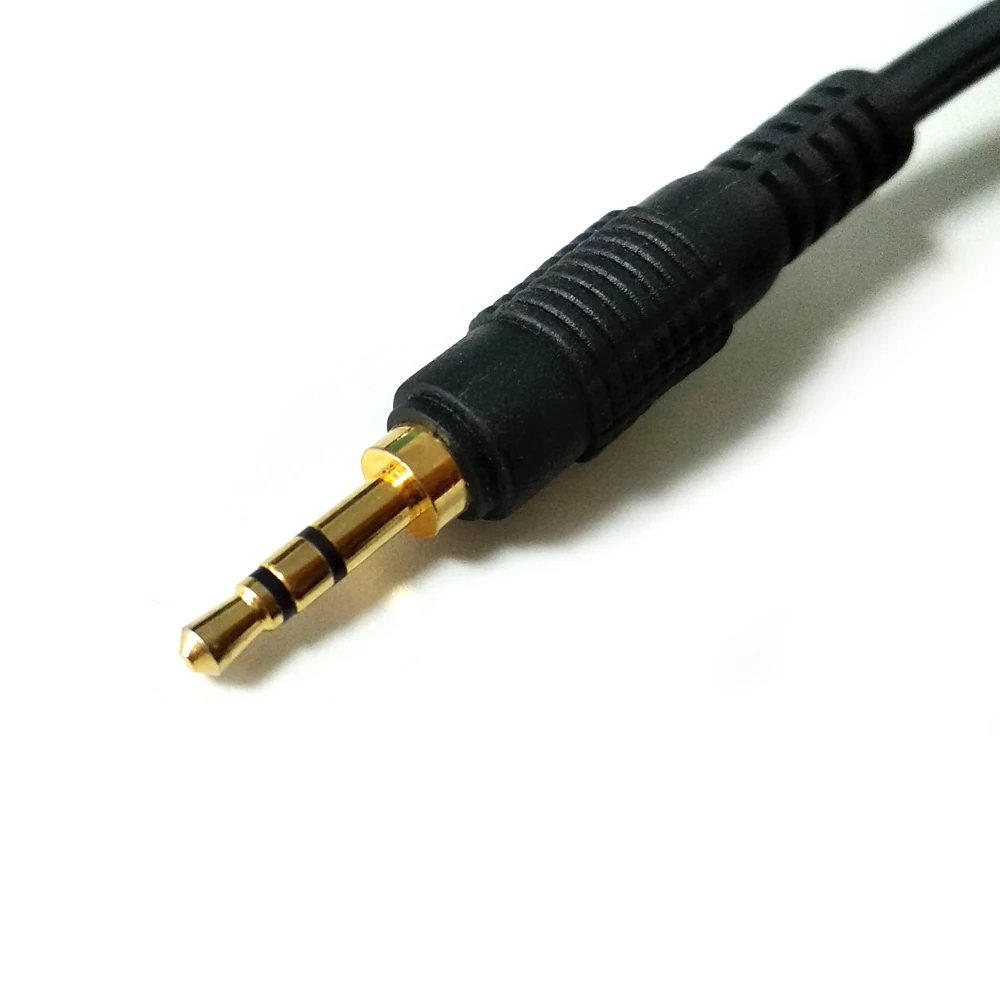

USB UART TTL на Мини аудиоразъем, 2,5 мм

Поддержка Android, поддержка Win 8, Win 7, XP, 2000, Linix, Mac OS

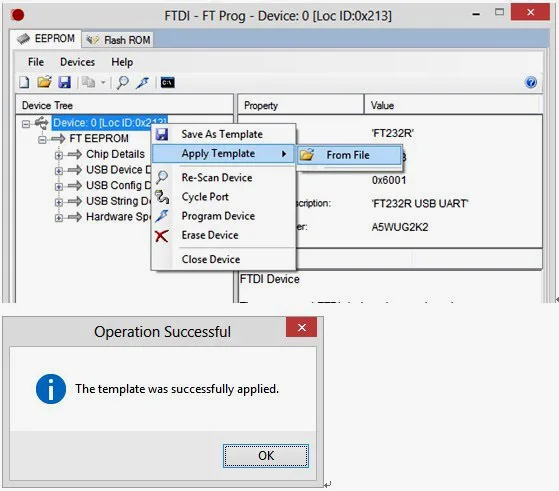

Интегрированный 1024 байта EEPROM, поддержка перезаписи идентификатора поставщика, поддержка Mprog3.5

Поддержка 7 или 8 бит данных, 1 или 2 стоп-бита и нечетный/четный/маркировочный/пробел/без четности.

Поддержка драйвера FTDI VCP и драйвера D2XX

Кабель USB UART TTL 5v

+ Уровень сигнала 5 В

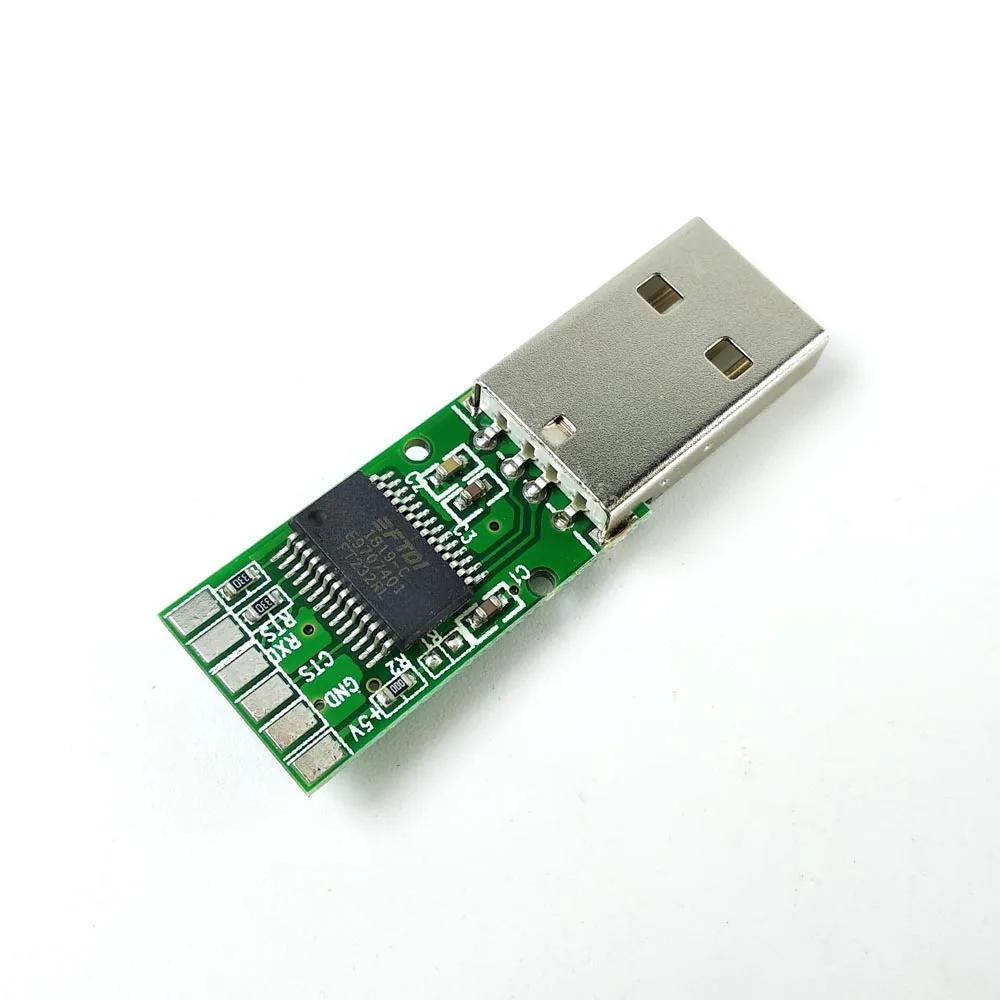

TX, RX, CTS, RTS, VCC, GND опционально

Стандартная распиновка: Наконечник: TX, кольцо: RX, втулка: GND

Или Tip-RX Ring-TX Sleeve-GND

Распиновка зависит от розетки вашего устройства

TX<-->RX, RX<-->TX для последовательной связи между ПК и устройством

Это кабель TTL, а не RS232

Распиновка на заказ будет указана в сообщении

28AWG * 3 ядра + AL для экранирования, OD = 3.8 мм куртка ПВХ, черный

Полиэтиленовый пакет для каждого, затем в коробке

Соответствие CE, RoHS

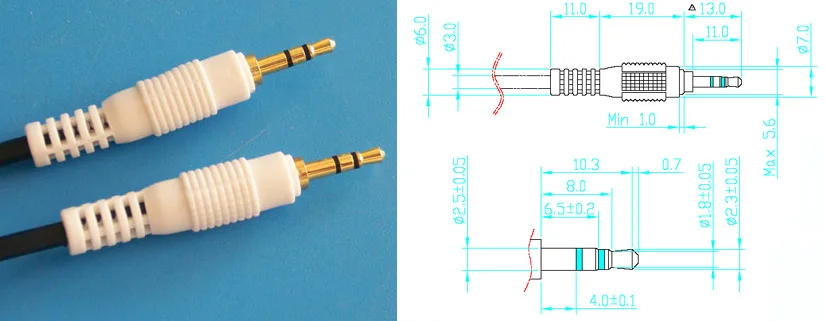

2,5 мм AJ Размер:

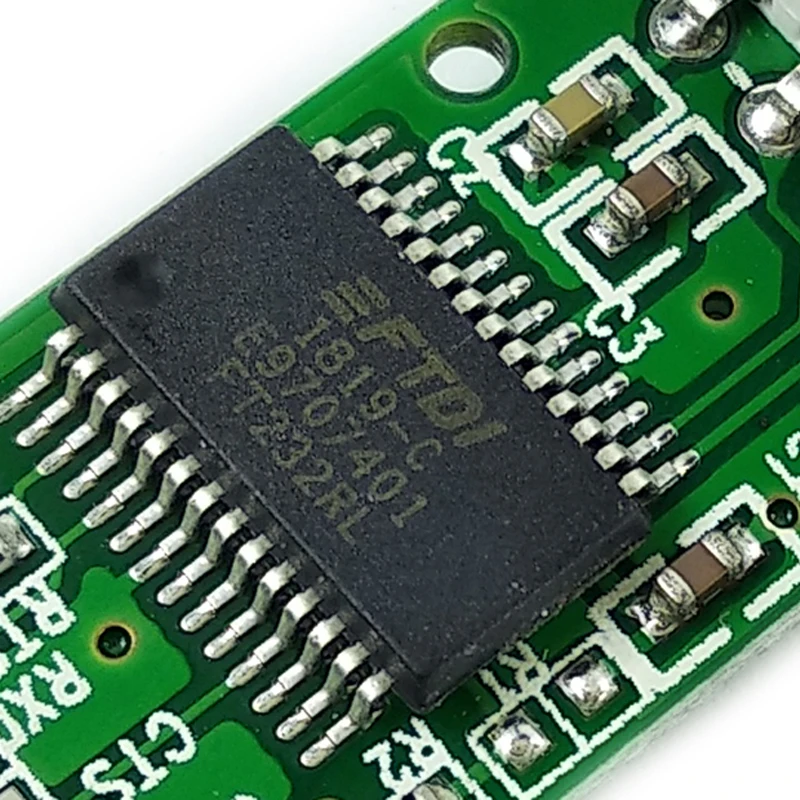

О FT232RL:

FT232R-это новейшее устройство, добавляемое к диапазону FTDI USB UART интерфейса интегральных схем устройств. FT232R-это последовательный интерфейс USB для UART с дополнительным выходом генератора часов, и новый FTDIChip-ID? Функция ключа безопасности. Кроме того, доступны режимы асинхронного и Синхронного Интерфейса бита bang. USB в последовательные конструкции с использованием FT232R были еще больше упрощены путем полной интеграции внешнего EEPROM, тактовой цепи и USB резисторов на устройство.

FT232R добавляет две новые функции по сравнению со своими предшественниками, что эффективно делает его чипом «3-в-1» для некоторых областей применения. Внутренние часы (6 МГц, 12 МГц, 24 МГц и 48 МГц) могут быть выведены из устройства и использованы для управления микроконтроллером или внешней логикой. Уникальный номер (FTDIChip-ID?) сгорает устройство во время изготовления и читается через USB, образуя тем самым основу защитного ключа, который может использоваться для защиты программного обеспечения клиентского приложения от копирования.

Один чип USB для асинхронного последовательного интерфейса передачи данных.

Весь USB-протокол обрабатывается на чипе-программирование встроенного ПО USB не требуется.

Интерфейс UART поддерживает 7 или 8 бит данных, 1 или 2 стоп-бита и нечетный/четный/маркировочный/пробел/без четности.

Полностью обслуживаемое оборудование или программное обеспечение X-On / X-Off, рукопожатие.

Скорость передачи данных от 300 бод до 3 мегабод (RS422 / RS485 и на уровне TTL) и 300 бод до 1 мегабод (RS232).

Встроенная поддержка символов событий и условий разрыва строки.

Новый USB FTDIChip-ID? Особенность.

Новые настраиваемые контакты ввода/вывода CBUS.

Автоматическое управление буфером передачи для приложений RS485.

Передача светодиодный прием светодиодных приводных сигналов.

Новые опции выходного сигнала 48 МГц, 24 МГц, 12 МГц и 6 МГц для вождения внешнего MCU или FPGA.

FIFO получает и передает буферы для высокой пропускной способности данных.

Буфер приема 256 байт и буфер передачи 128 байт с использованием технологии сглаживания буфера для обеспечения высокой пропускной способности данных.

Регулируемое время ожидания буфера приема.

Параметры интерфейса синхронного и асинхронного режима бит bang с strobes RD # и WR #.

Новая опция режима бит-сигнала CBUS.

Интегрированный внутренний EEPROM 1024 бит для конфигурации ввода-вывода и хранения USB VID, PID, серийного номера и строк описания продукта.

Устройство поставляется предварительно запрограммированным с уникальным серийным номером USB.

Поддержка подключения/возобновления USB.

Поддерживает питание от шины, автономное питание и высокомощные конфигурации USB с питанием от шины.

Встроенный преобразователь уровня 3,3 В для ввода-вывода USB.

Встроенный преобразователь уровня на UART и CBUS для взаимодействия с логикой 5-1,8 в.

Истинный выход привода CMOS 5 В/3,3 В/2,8 В/1,8 в и вход TTL.

Опция выходного привода высокого ввода/вывода.

Встроенные USB-резисторы.

Встроенная схема включения и сброса.

Полностью интегрированные часы-не требуется внешний кристалл, осциллятор или резонатор.

Полностью интегрированная фильтрация подачи AVCC-не требуется отдельный контакт AVCC и внешний фильтр R-C.

Вариант инверсии сигнала UART.

Режим оптовой передачи USB.

От 3,3 В до 5,25 в Одиночная работа питания.

Низкий рабочий ток и ток приостановки USB.

Низкое потребление пропускной способности USB.

Совместим с хост-контроллером UHCI / OHCI / EHCI.

Полная совместимость с USB 2,0.

-40 °C до 85 °C расширенный диапазон рабочих температур
