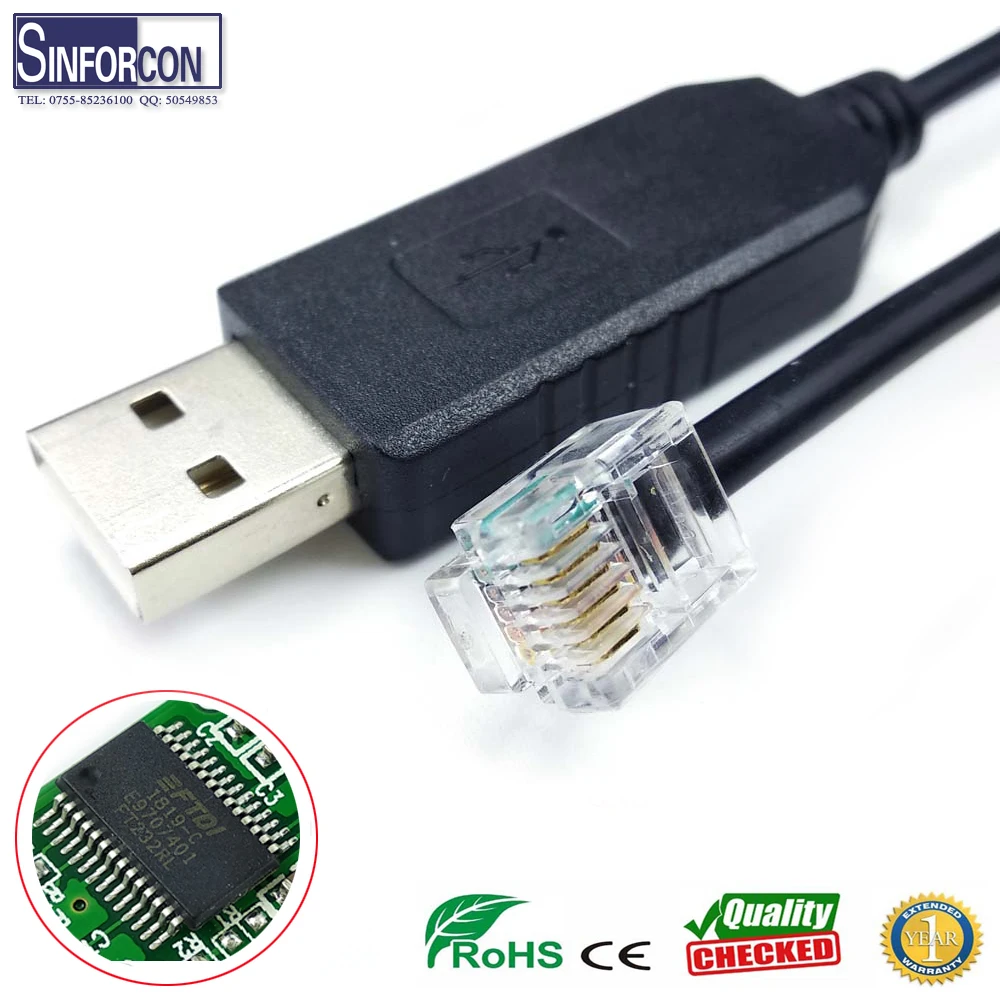

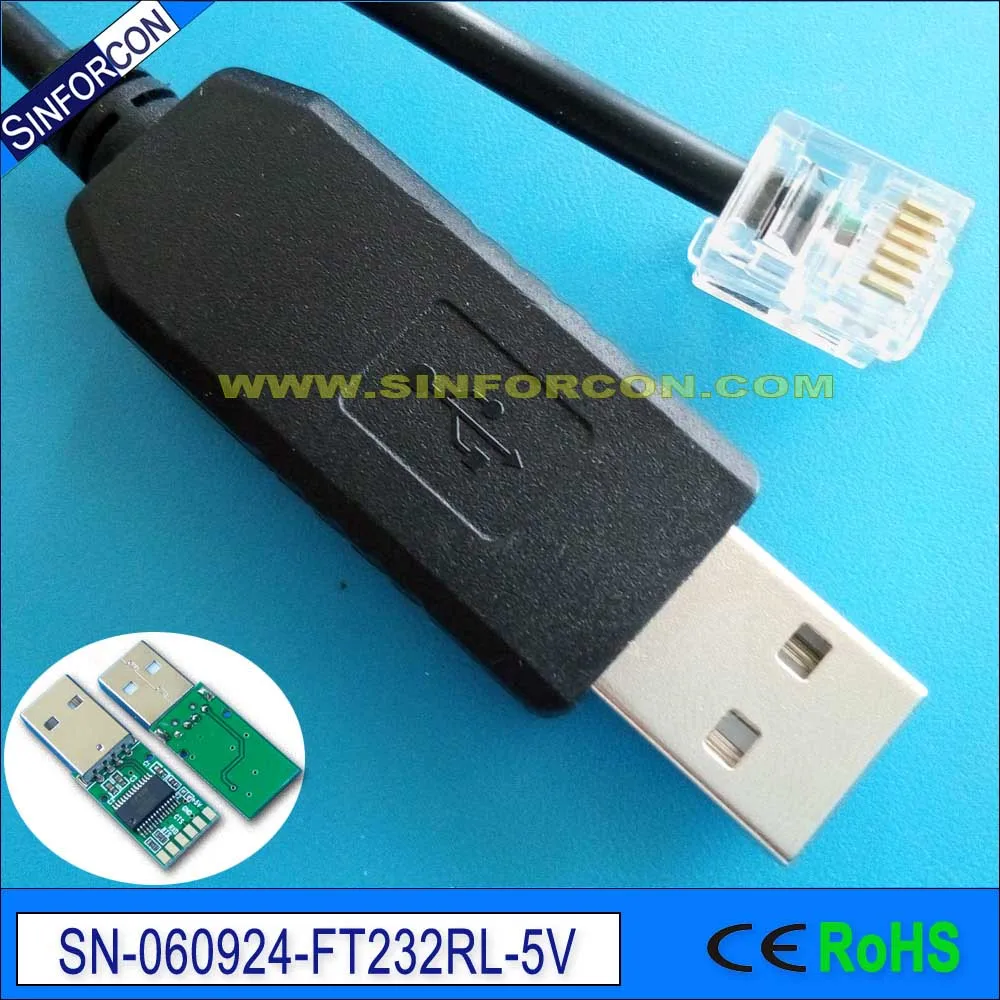

Кабель ftdi usb uart ttl для kaifa ma105 Iskra ME 382 Kamstrup 162 382 en351 landis + Gyr E350 P1 poort slimme meter
843,17₽
В наличии!
SINFORCON Company Store - Надежность 96%
Более 657 подписчиков, дата открытия магазина 15.04.2010
- Положительные оценки: 98% (286)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 94%
Последнее обновление: 22.09.2024
Консольный кабель-адаптер Micro USB2.0, TTL, последовательный кабел...
4 Отзывов
22 Заказов
748,60₽
Последнее обновление: 28.09.2024
Последовательный кабель адаптера ftdi usb rs232 с MD 8P для Rockwel...
1 Отзывов
2 Заказов
748,60₽
Последнее обновление: 02.04.2022
FTDI USB UART TTL 3,3 В до 2,5 мм стерео разъем последовательный ад...
0 Отзывов
1 Заказов
692,23₽
Последнее обновление: 29.09.2024
Win8 Win10 Android Mac FTDI FT232RL USB UART TTL адаптер ttl-232r-3...
1 Отзывов
1 Заказов
706,39₽
Последнее обновление: 17.09.2024
Usb uart ttl к rj12 6p4c для ISKRA AM550 sagemcom XS210 метр в комб...
0 Отзывов
1 Заказов
831,60₽
Последнее обновление: 06.06.2022
USB-кабель для программирования FTDI для ICOM, радиоуправляемая лампа
1 Отзывов
1 Заказов
691,60₽
Последнее обновление: 24.09.2024
Ftdi ft232r usb ttl 5В к rj11 6p6c для датского интеллектуального измерителя kaifa dsmr p1
Пожалуйста, перед покупкой этого кабеля ознакомьтесь со следующей информацией. Этот кабель специально для датского смарт-метра kaifaСвязь с домотицем на малине.
ДляISKRA AM550 пожалуйста, выберите Второй тип, необходимо добавить один резистор 10K.
Работает с умным счетчиком Kaifa кВт/ч. Отсчет энергии + T1/+ T2/-T1/-T2 и газ, подключенный к Synology Nas с Domoticz

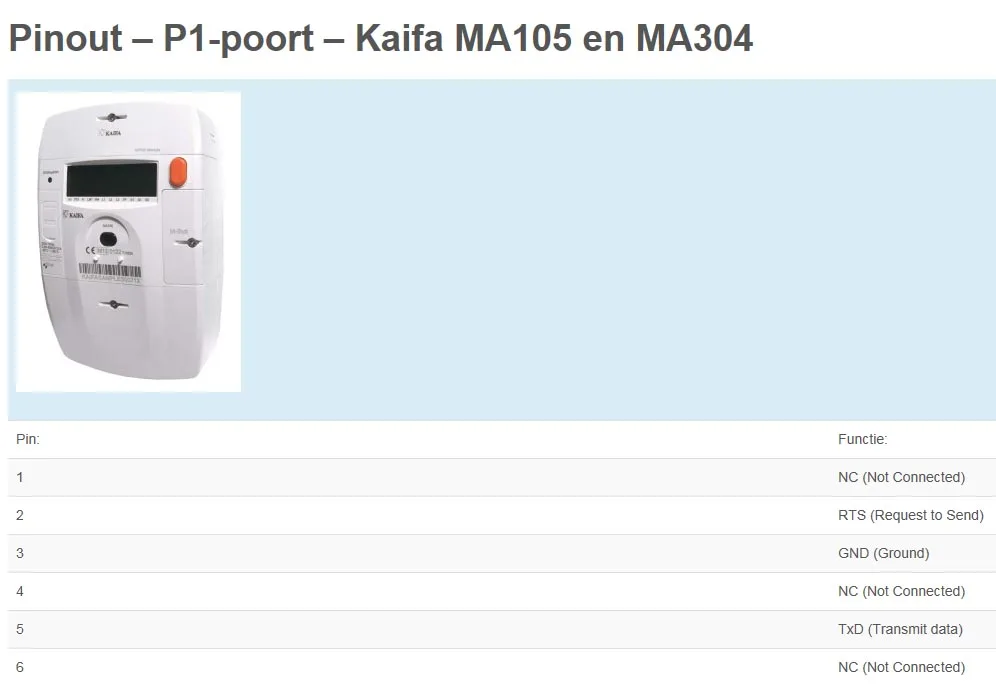

Для Kaifa MA105A, пожалуйста, выберите первый тип, ему не нужны подтягивающие резисторы.
Считывание данных с интеллектуального измерителя Landis E350 (Добавьте подтягивающий резистор 2K)
Умный счетчик
Описание
Домотига поддерживает считывание телеграмм с голландских смарт-метров. Голландский смарт-измеритель (по стандарту NTA8130) имеет порт данных (также называемый P1), на котором он сбрасывает данные с подключенных счетчиков утилит каждые 10 секунд (DSMR 4 и старше) или каждые 1 секунду (DSMR 5). Не только использование электричества, но и других подключенных счетчиков (через MBus), таких как газ, Отопление, охлаждение, вода.
Также энергия, Генерируемая солнцем/ветром, который возвращается в сеть клиентом, регистрируется.
Требования
Поддержка умного измерителя имеет следующие требования:
P1 (RJ11) подключается через последовательный кабель
Поддерживаемые версии DSMR
Следующая версия DSMR была успешно протестирована с домотигой:
Скорость версии DSMR по умолчанию *
2.XNot Протестировано 9600 7E1
2,2. XSupported9600 7E1
3.0 поддерживаемый d9600 7E1
4,0. XSupported115200 8N1
4,2. XSupported115200 8N1
5,0. XSupported115200 8N1
Скорость по умолчанию-это наиболее распространенные используемые настройки серийного порта для передачи данных, базы данных, четности и стоп-бит, но сначала обратитесь к руководству устройства. Некоторые производители используют разные настройки.
Отказ от ответственности: создайте и используйте это на свой страх и риск!

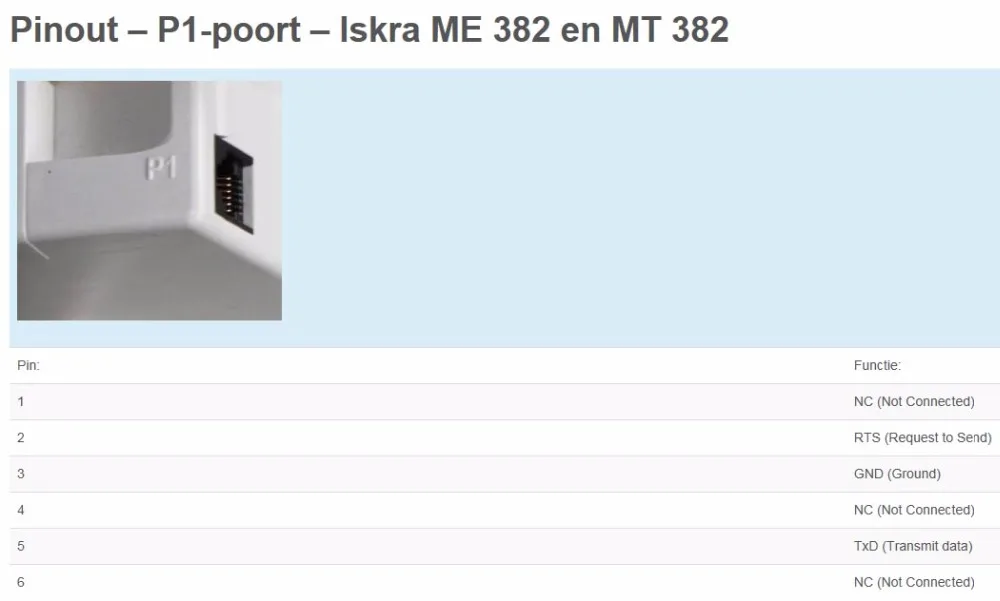

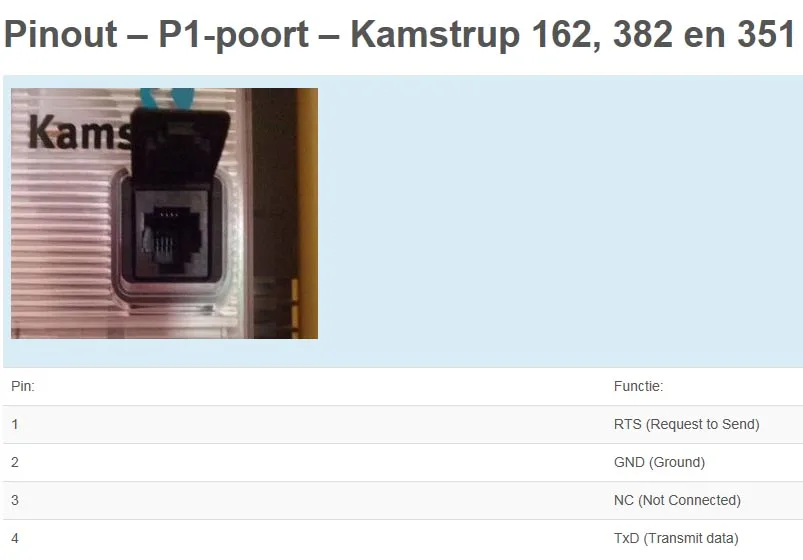

Порт P1 обычно присутствует в виде разъема RJ11. Это полудуплексный последовательный порт с сигналами уровня TTL (0-5 В), подключены 3 из 4 контактов. В следующей таблице показана схема контактов RJ11, описание сигнала и дополнительная схема контактов DB9 при использовании кабеля USB-RS232.
RJ11 Pin # сигнализация DB9 Pin #
2 запроса (RTS)4
3 Земля (GND)5
4 не подключен (NC)
5DATA (RxD)2

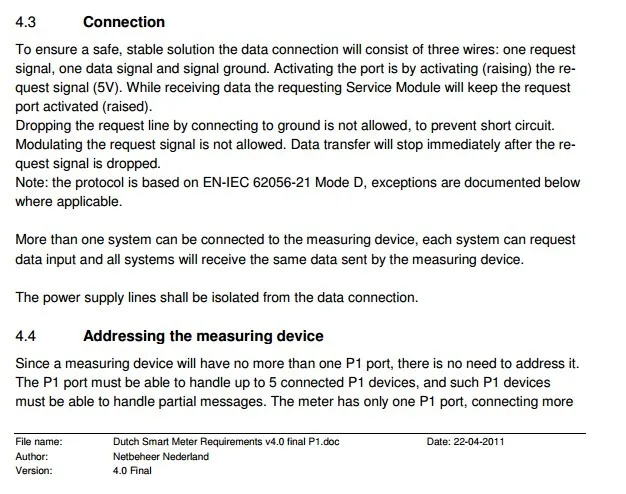

Вам необходимо построить специальный серийный кабель, перед началом сброса данных убедитесь, что контакт запроса должен быть высоко сохранен.
И сигналы инвертированы, поэтому 0 = 5 В и 5 В = 0 вольт, если вы используете Преобразованный FTDI (необходимый для преобразования уровней от 0-5 в до-12/+ 12 В), вы можете настроить его, чтобы он инвертировал сигналы для вас.
Дополнительную информацию о FT_Prog [[http://www.ftdichip.com/Support/Utilities.htm]] можно найти здесь: [[http://www.maartendamen.com/2012/04/new-smart-meter-installed-iskra-me382-and-landis-gyr-gasmeter-e06140/]]
Домотига хранит всю информацию в 3 или более устройствах (в зависимости от количества подключенных MBus метров)
Потребление энергии:
Устройство с идентификатором 36 отображает потребление электроэнергии
Адрес-«P1-poweruse» и отображает:
Потребление энергии в реальном времени (2130 Вт), показания высоких и низких тарифов, а также текущий тариф.
По умолчанию потребление энергии также указывается в кВтч, но для получения ватт можно использовать калиброванное значение «значение * 1000».
Питание:
Устройство с идентификатором 37 отображает генерируемую энергию, поставляемую в сеть клиентом (солнце/ветер)
Адрес-«P1-powerdelivery» и отображает:
Питание в реальном времени, показания счетчиков высокие и низкие тарифы и текущие тарифы.
Поставляемая мощность здесь не преобразуется в Ватты.
Использование газа:
Устройство с id 35 отображает данные с газового счетчика.
Это адрес «P1-mbus1», потому что он подключен к главному измерителю через MBus channel1.
Он отображает показания газового счетчика за последний час (метка времени в значении 4), положение клапана и Тип счетчика (газ, тепло, охлаждение и т. д.)

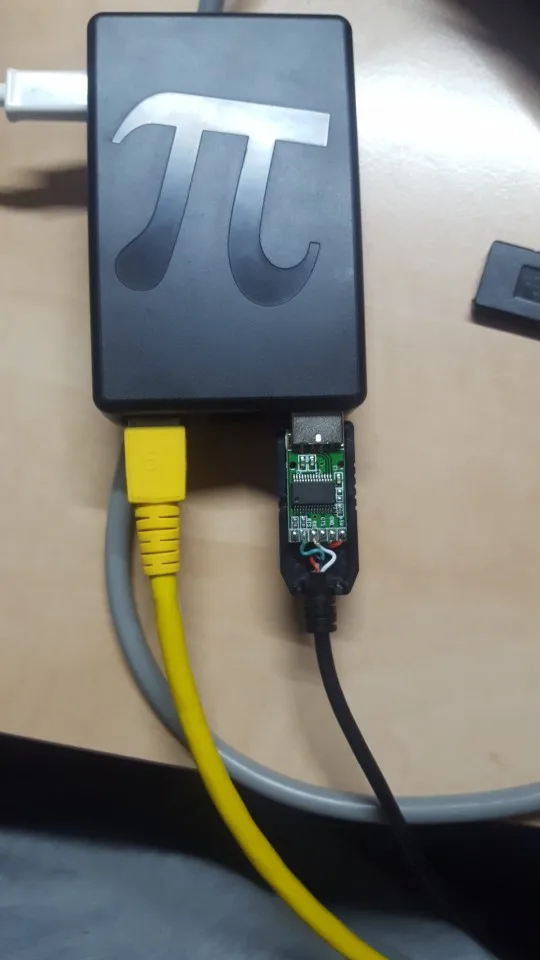

Использую С Synology
Да он работает с Лендис + Gyr E360 SMR 5,0
Что, спросите вы?
-

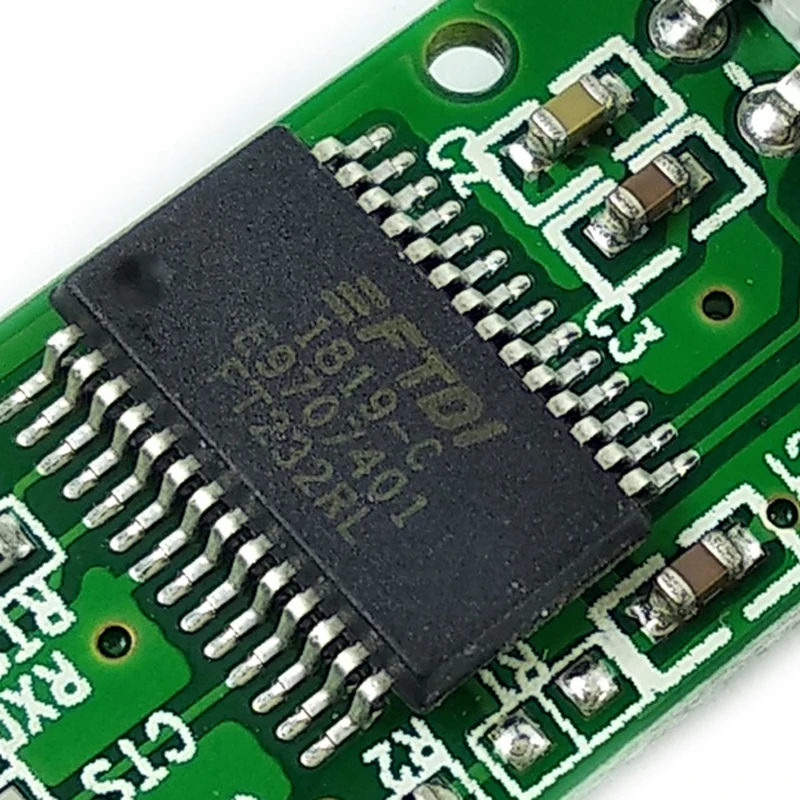

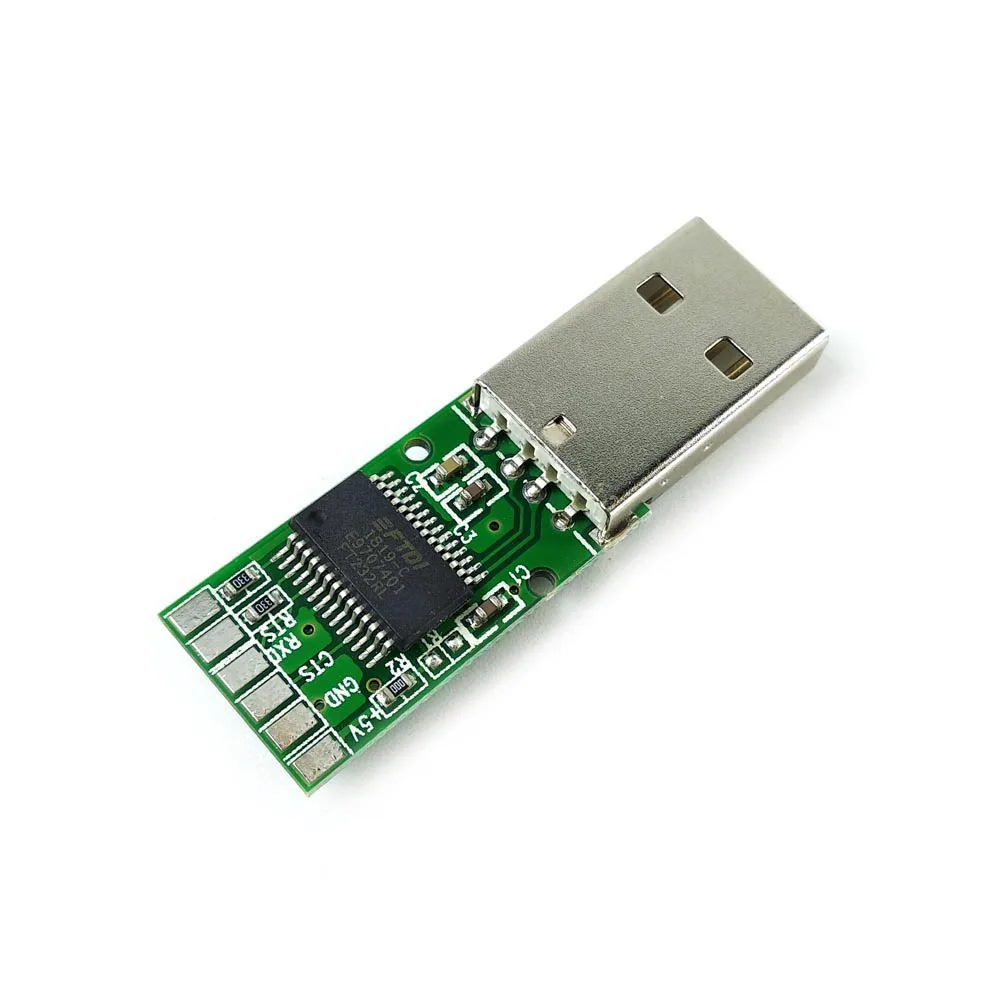

chipftdi ft232r
-
length1.8mtr or oem
-
Вес логистики0.150
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаSINFORCON
-
Номер моделиsn-0609
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)2
-
Размер логистики - длина (см)5
-
Размер логистики - ширина (см)5
-
СертификацияЕвропейский сертификат соответствия
-
Состояние продуктаНа складе
-
ТипUSB-адаптер
-
УпаковкаДа
