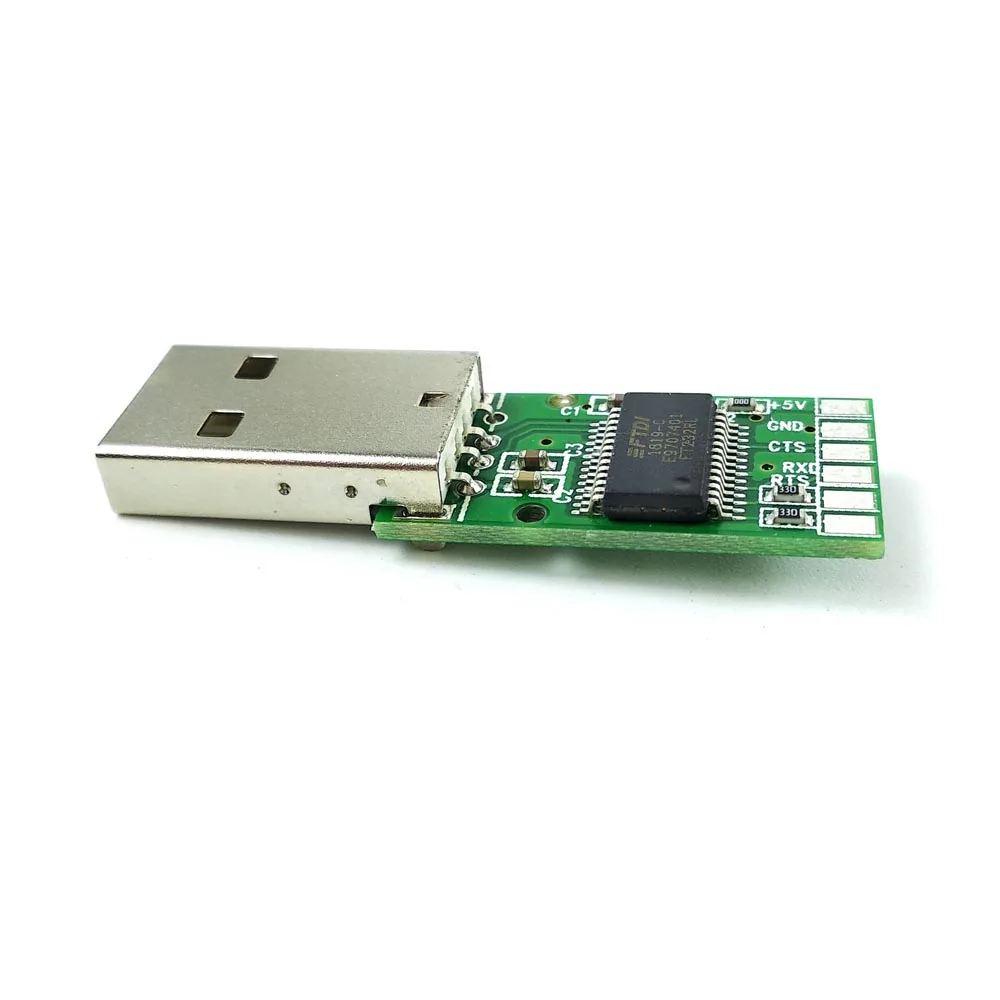

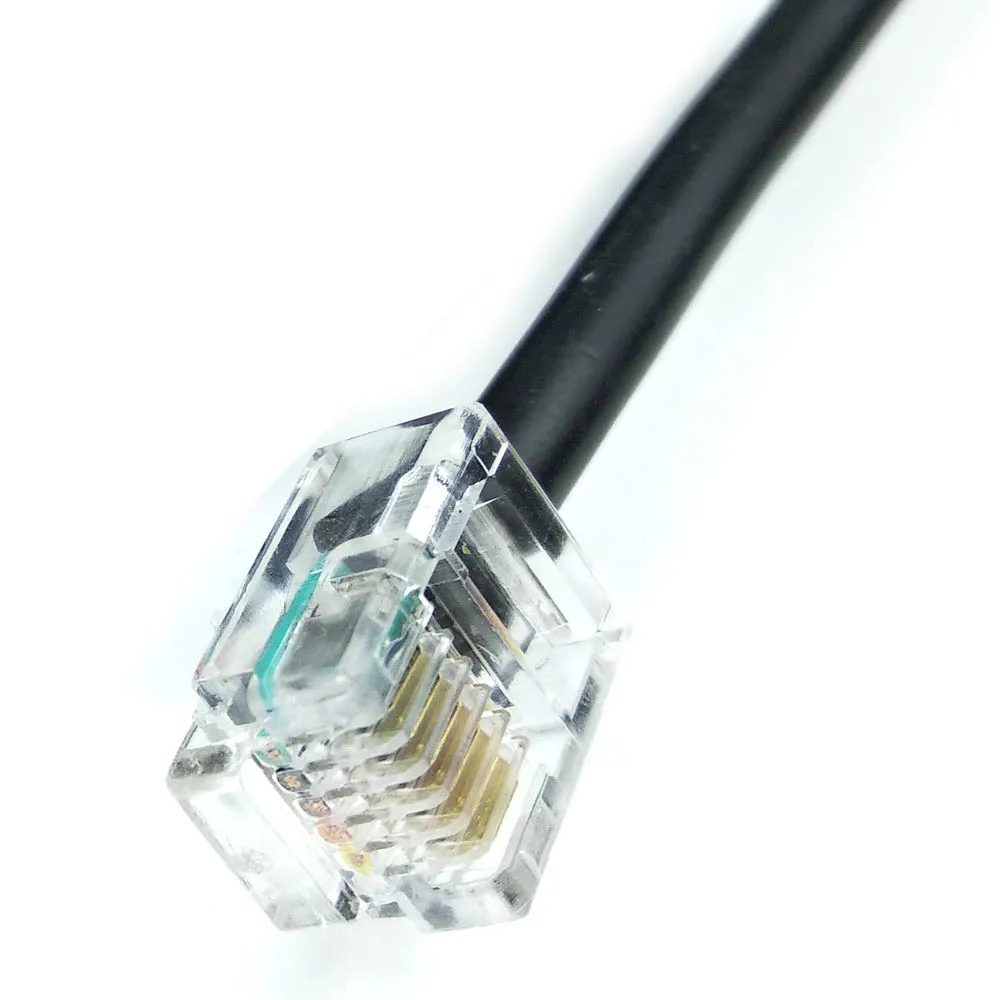

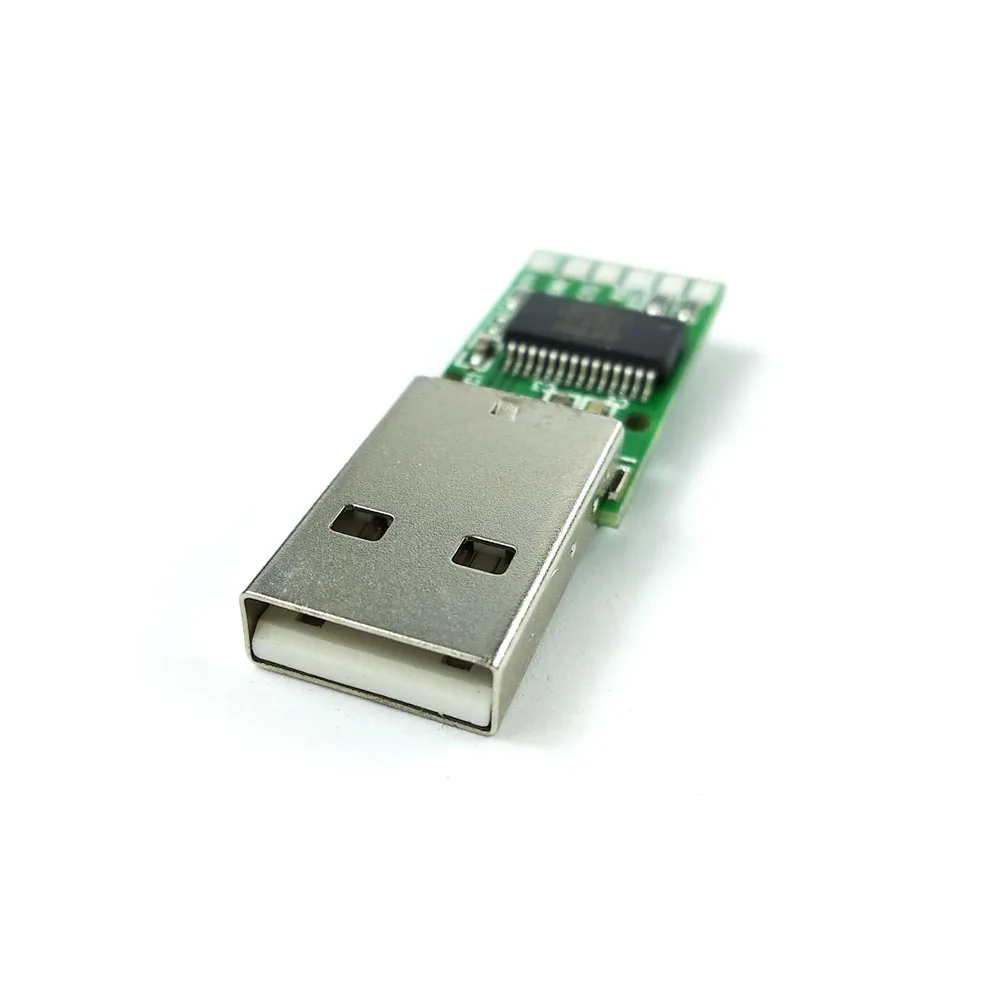

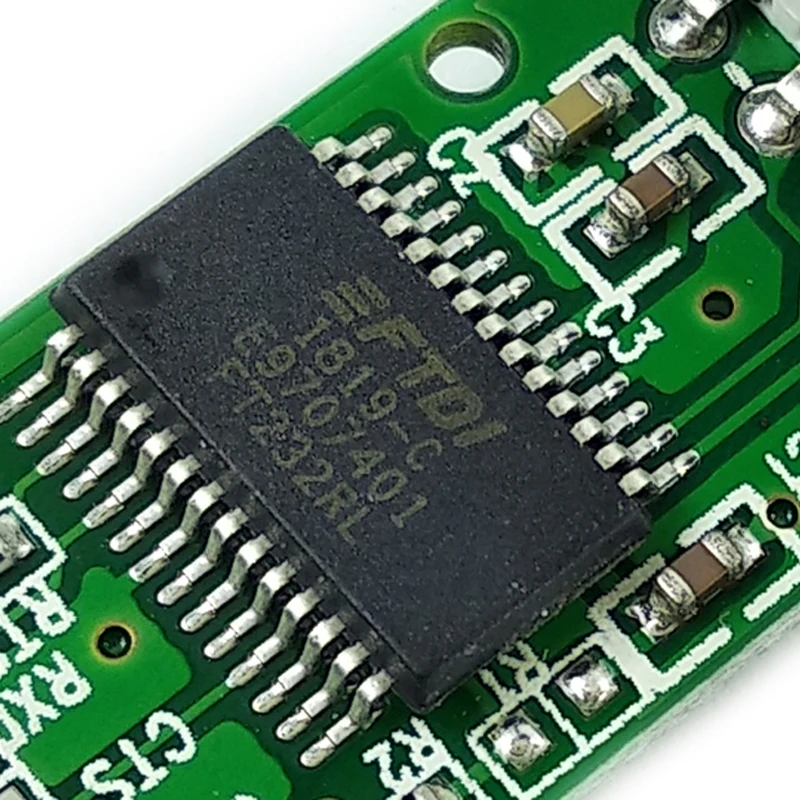

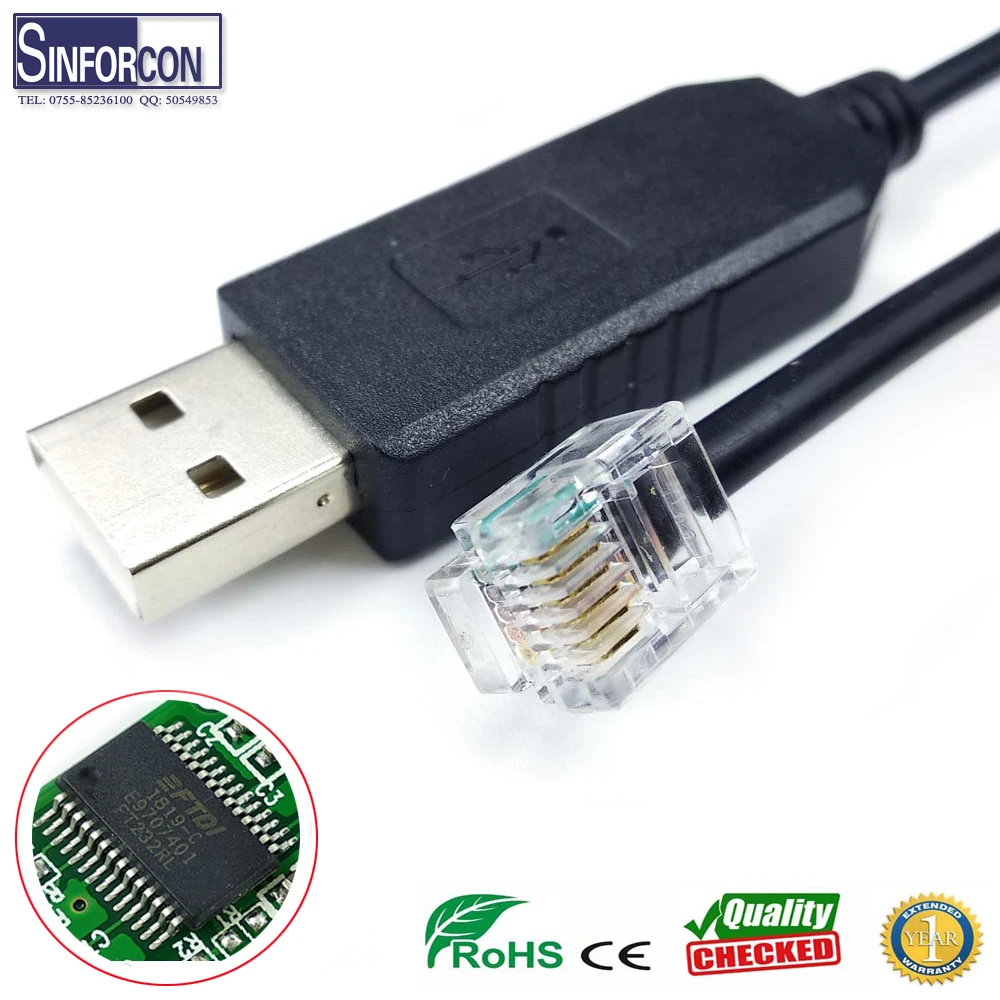

Ftdi ft232r usb ttl 5v к rj11 6p6c для голландского kaifa smart meter dsmr p1
Пожалуйста, внимательно прочитайте следующую информацию перед покупкой этого кабеля, этот кабель специально для голландского смарт-метра kaifaСвязь с Domoticz на малине.
ДляISKRA AM550, пожалуйста, выберите Второй тип, необходимо добавить один резистор 10K.
Работает с смарт-метром Kaifa KWH. Индикация энергии + T1/+ T2/-T1/-T2 и газ, подключенный к Synology Nas с Domoticz
Для Kaifa MA105A, пожалуйста, выберите первый тип, не нужно подтягивать резисторы.
Pinout - P1-poort - Kamstrup 162, 382 en 351
1 RTS (запрос на отправку)
2 GND (земля)
3 NC (не подключен)
4 TxD (передача данных)

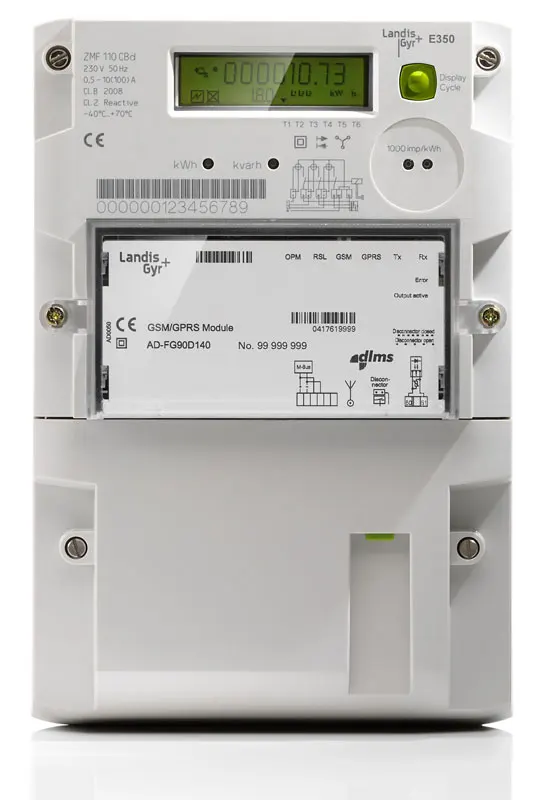

Считывание данных от смарт-метра Landis E350 (добавить 2K выдвижной резистор)

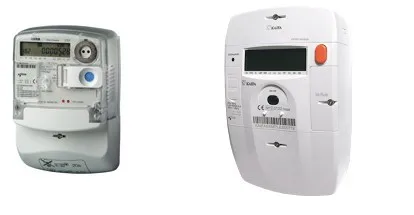

Умный счетчик
Описание
DomotiGa поддерживает чтение телеграмм с голландских смарт-метров. Голландский Смарт-метр (с использованием стандарта NTA8130) имеет порт передачи данных (также называемый P1), на котором он отключает данные от подключенных счетчиков утилиты каждые 10 секунд (DSMR 4 и старше) или каждые 1 секунду (DSMR 5). Не только использование электроэнергии, но и другие подключенные Счетчики (через MBus), такие как газ, Отопление, охлаждение, вода.
Также регистрируется мощность от солнца/ветра, которая возвращается в сеть клиентом.
Требования
Поддержка смарт-счетчика имеет следующие требования:
P1 (RJ11) подключен через последовательный кабель
Поддерживаемые версии DSMR
Следующая версия DSMR была успешно подтверждена DomotiGa:
DSMR версия по умолчанию скорость *
2.XNot tested9600 7E1
2,2. XSupported9600 7E1
3.0Supported9600 7E1
4,0. XSupported115200 8N1
4,2. XSupported115200 8N1
5,0. XSupported115200 8N1
Скорость по умолчанию является наиболее распространенным используемым serialport настройками для baudrate, databits, parity и stopbits, но сначала обратитесь к руководству вашего устройства. Некоторые поставщики используют различные настройки.
Отказ от ответственности: создайте и используйте это на свой собственный риск!
Порт P1 обычно присутствует в виде разъема RJ11. Это полудуплексный последовательный порт с TTL уровнем (0-5 В) сигналов, 3 из 4 контактов подключены. В следующей таблице показан макет разъема RJ11, описание сигнала и дополнительный макет разъема DB9 при использовании кабеля USB в RS232.
RJ11 Pin # SignalDB9 Pin #
2 запроса (RTS)4
3 Земля (GND)5
4не подключен (NC) не подключен (NC)
5 данных (RxD)2
Вам нужно построить специальный серийный кабель, вы должны убедиться, что штырь запроса должен храниться высоко, прежде чем он начнет сброс данных.
И сигналы перевернуты, поэтому 0 = 5 В и 5 В = 0 вольт, если вы используете FTDI Преобразованный (необходимо для преобразования уровней от 0-5 в до-12/+ 12 В), вы можете настроить его, чтобы он инвертировал сигналы для вас.
Дополнительная информация о FT_Prog [[http://www.ftdichip.com/Support/Utilities.htm]] можно найти здесь: [[http://www.maartendamen.com/2012/04/new-smart-meter-installed-iskra-me382-and-landis-gyr-gasmeter-e06140/]]
DomotiGa хранит всю информацию в 3 или более устройствах (в зависимости от того, сколько подключенных метров MBus он находит)
Использование энергии:
Устройство с идентификатором 36 отображает использование электроэнергии
Это адрес «P1-powerused», и он отображает:
Использование энергии в режиме реального времени (2130 Ватт), показания счетчика, высокий и низкий тариф, и текущий тариф.
По умолчанию об использовании энергии также сообщено в кВтч, но вы можете использовать калиброванное значение «значение * 1000» для получения ватт.
Питание:
Устройство с идентификатором 37 отображает генерируемую мощность, поставляемую в сеть клиентом (солнце/ветер)
Это адрес «P1-PowerDelivered'», и он отображает:
Прямая поставка, показания счетчиков, высокий и низкий тариф, и текущий тариф.
Питание не преобразуется в ватт здесь.
Использование газа:
Устройство с идентификатором 35 отображает данные от газового счетчика.
Это адрес «P1-mbus1», потому что он подключен к основному метру через MBus channel1.
Он отображает Показания счетчика газа за последний час (отметка времени в value4), положение клапана и Тип счетчика (газ, тепло, охлаждение и т. Д.)
