Бесплатная доставка! Новый ЧПУ одноосевой TB6600 4.5A двухфазный гибридный контроллер шагового двигателя, продажа от производителя

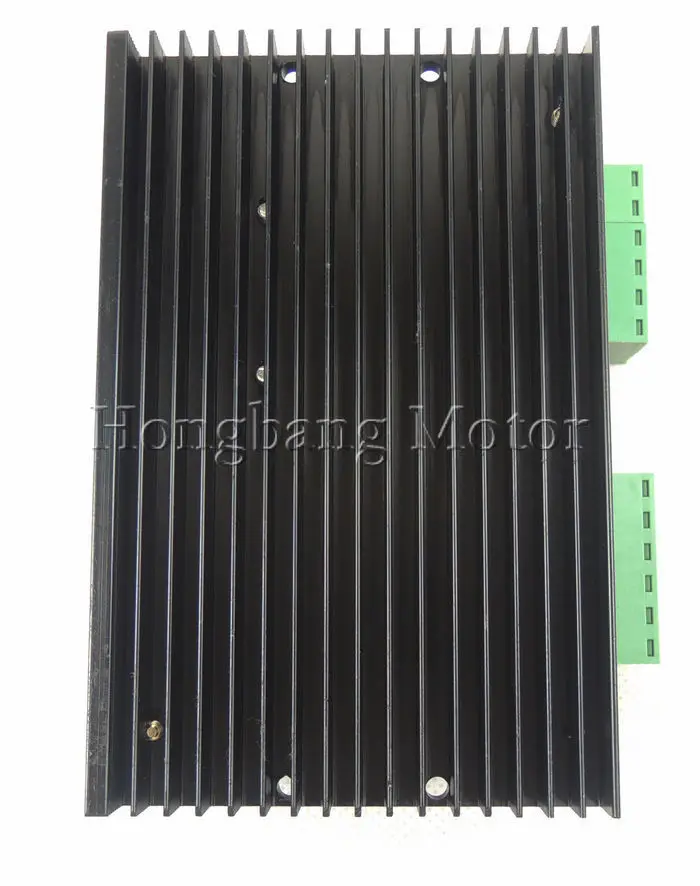

Этот драйвер использует новый оригинальный чип Toshiba TB6600, стабильный, заблокирован без каких-либо шумов, встроенный, защита от обратной полярности. Корпус радиатора изготовлен из того же размера, что и алюминиевый корпус 2M542, охлаждающий эффект очень хорош! Некоторые маленькие драйверы радиатора, продаваемые другими продавцами, не на том же уровне, чтобы сравнить с нашим драйвером, приглашаем каждого клиента контрастировать!

1. Входная мощность постоянного тока: 12 В ~48V (Типичные е-байка 36В);

2. Выходной ток: 0,6 ~ 4.5A;

3.Mircostep: 1,2,4,8,16;

4. Форма защиты: защита от перегрева, защита от перегрузки по току, защита от перенапряжения;

5. Максимальная частота пульса составляет 200 кГц;

6. Размеры: 118 мм * 87 мм * 35 мм;

7. Вес нетто: 253 г;

8. Рабочая среда: температура-15 ~ 50 градусов, влажность <90%.

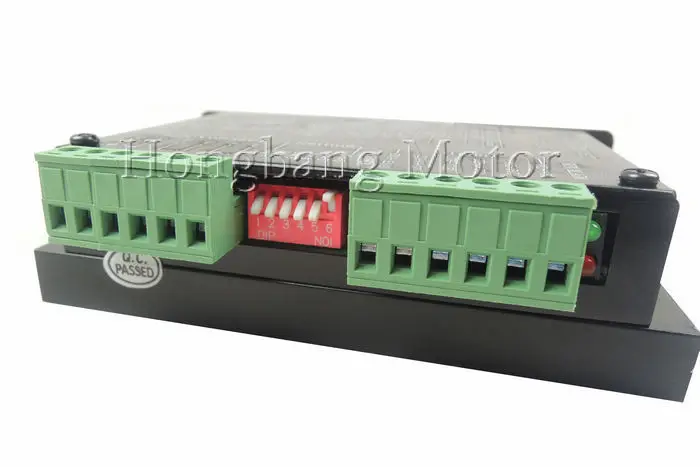

1:DC +: DC мощность положительного полюса

Примечание: должна быть защищена от превышения 45 в,

Чтобы не повредить модуль.

2:DC-: DC катод питания

3:A + A-: шаговый двигатель с одной обмоткой

4:B + B-: шаговый двигатель с другой обмоткой

5:PUL + PUL -: шаговый импульсный вход + 5 в (эффективная кромка, длительность подъема> 10 мкс)

6:DIR + DIR-: вход направления шагового двигателя, уровень напряжения тронут, высокий уровень переднего хода, низкий уровень обратного хода

7:ENA + ENA-: без двигателя
