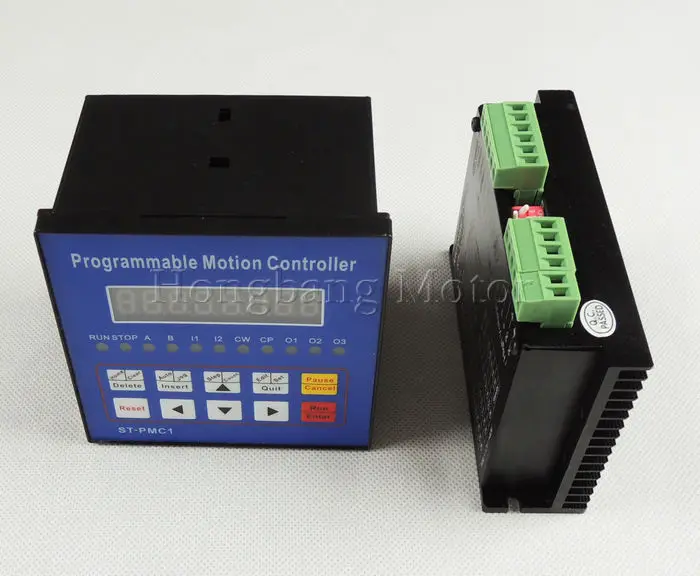

Контроллер шагового двигателя с ЧПУ, программируемый контроллер движения с одной осью, ST-PMC1 + Драйвер шагового двигателя TB6600

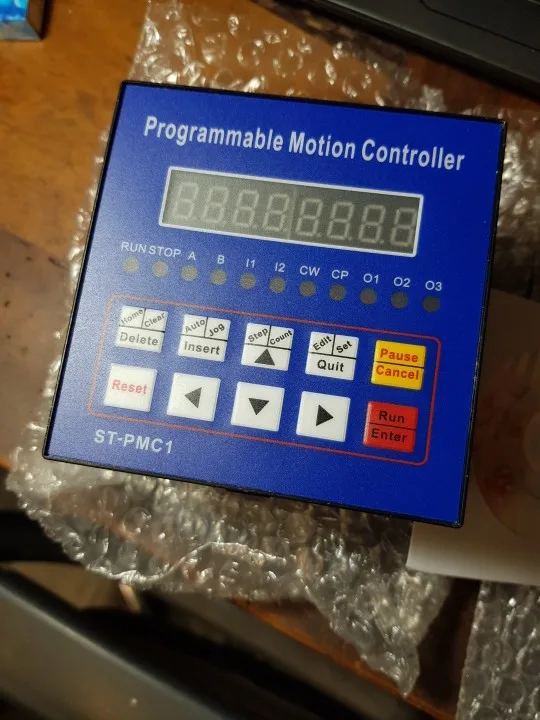

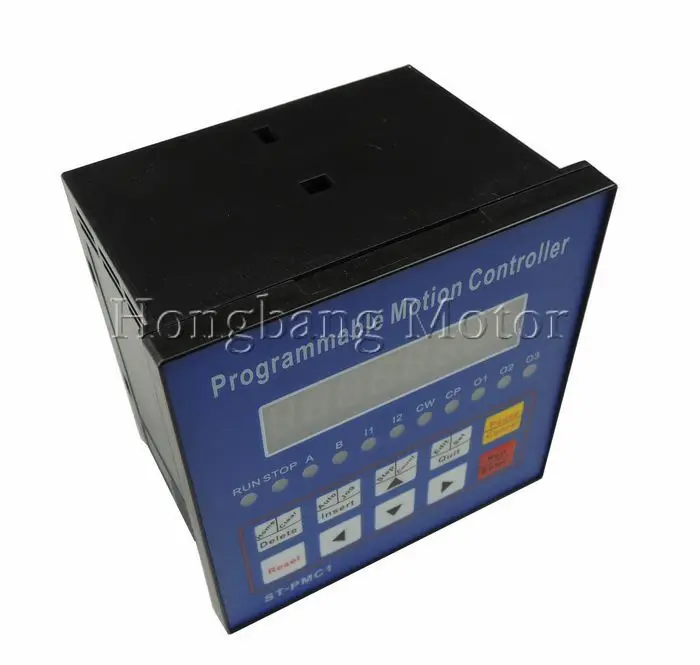

ST-PMC1 контроллер шагового двигателя:

• Количество управляемых осей: одна ось; Может добиться разнообразных сложных операций: Управление позиционированием и управление непозиционированием;

• Максимальная Выходная частота: 40 кГц;

• Разрешение выходной частоты: 1 Гц;

• Программируемое максимальное количество рядов: 99;

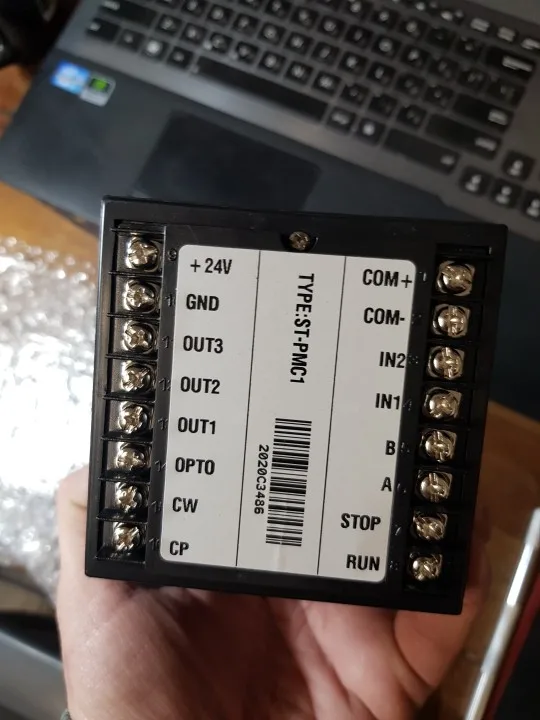

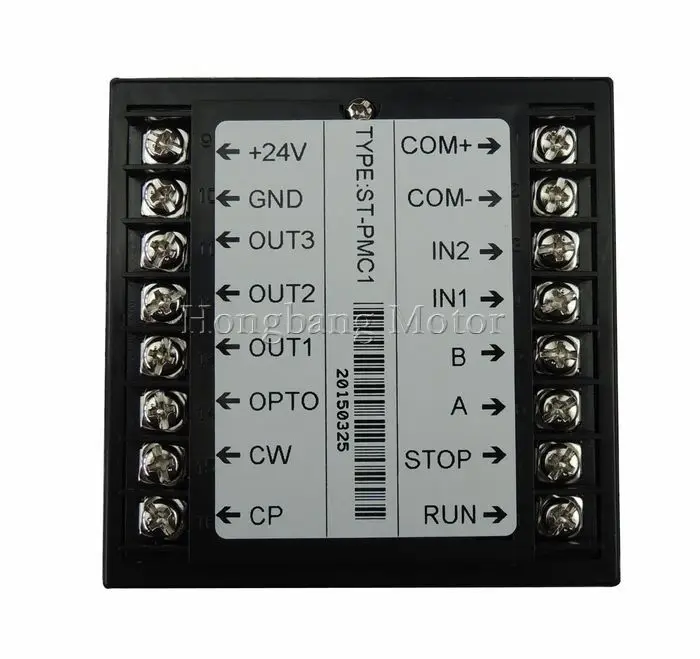

• Вход сигнала: 6 (Оптическая изоляция);

• Выход сигнала: 3 (Оптическая изоляция);

• Диапазон непрерывного перемещения:-7999999 ~ 7999999;

• Рабочее состояние: режим автозапуска, ручное управление, режим редактирования программы, состояние настройки параметров;

• Кривая скорости подъема: 2 (оптимизация);

• Отображение цифр: 8 цифровых дисплеев, ручное/автоматическое отображение состояния, отображение состояния запуска/остановки, количество шагов/подсчетов/процедур, редактирование программы, отображение параметров, отображение состояния ввода/вывода, импульса и направления;

• Функция автоматического запуска: можно редактировать, управлять запуском и остановкой и т. д. Автоматически через кнопки панели и добавление переключателей, которые подключены к задней частиКлеммы;

• Функции ручного управления: регулировка положения (можно установить ручную скорость пробежки и количество шагов);

• Функция настройки параметров: начальная частота, кривая ускорения и замедления, обратный зазор, ручная длина хода, ручная скорость, обратно к нулю скорость и прерывание прыжка линии все можно установить;

• Функции редактирования программ: можно вставлять, удалять, изменять программу. Контроллер может определить инструкцию по ошибке;

• Возврат к нулевым функциям: он может автоматически возвращаться к нулю из положительных и отрицательных направлений

• Количество инструкций по программированию: 14;

• Внешние рабочие функции: прерывание работы через Настройку параметров и добавление переключателей, которые подключены к клеммам A и B;

• Питание: 24VDC;

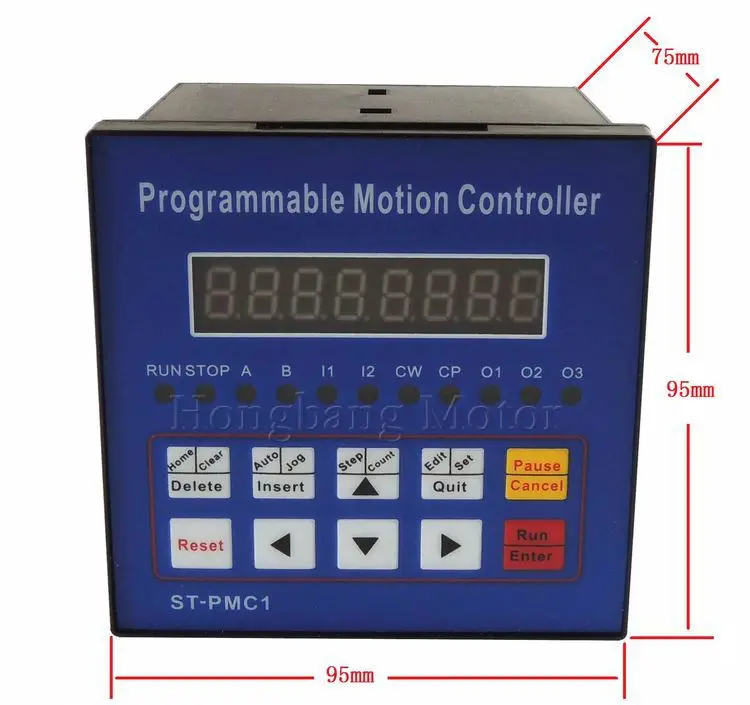

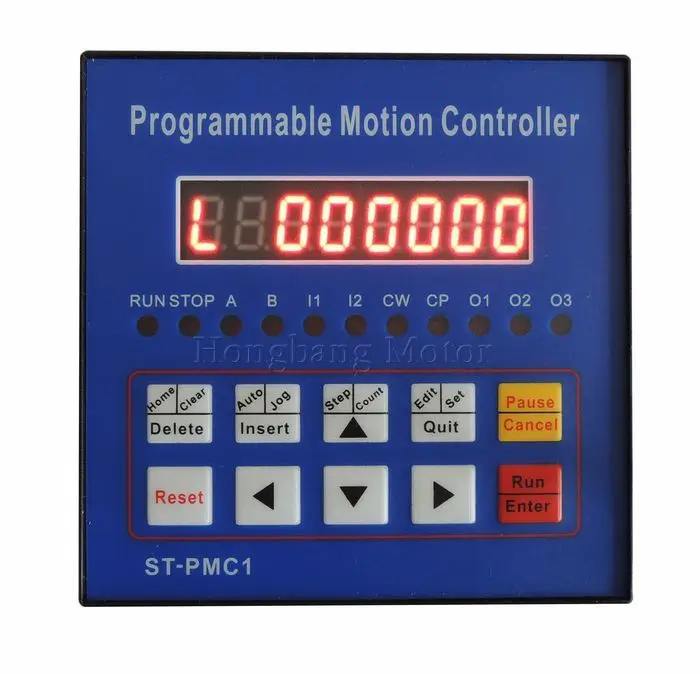

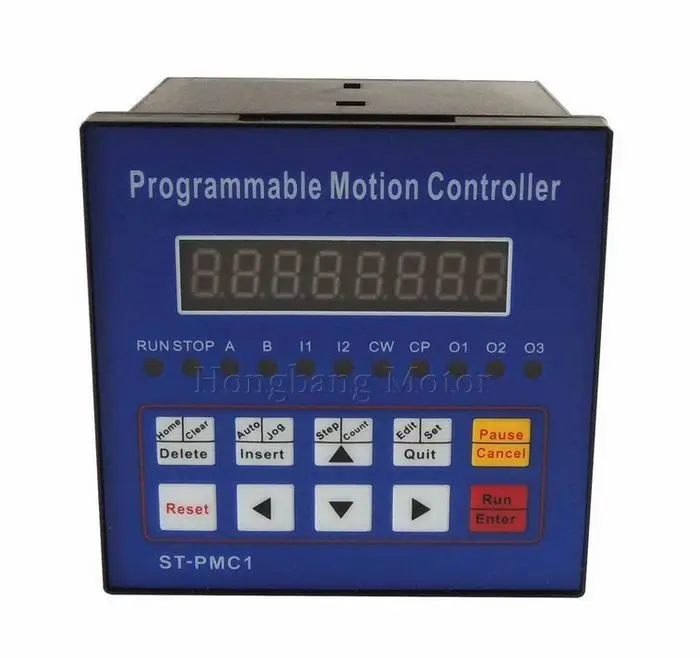

1. 8 цифровых led сегментных дисплеев;

2. 6 индикаторов состояния входа;

3. 3 индикатора состояния вывода;

4. Индикатор импульсного сигнала CP;

5. Индикатор направления CW;

6. Клавиши: всего 10 клавиш, и большая часть составных клавиш,

Представляют разные функции в разных состояниях (в руководстве eglish будет подробная инструкция)

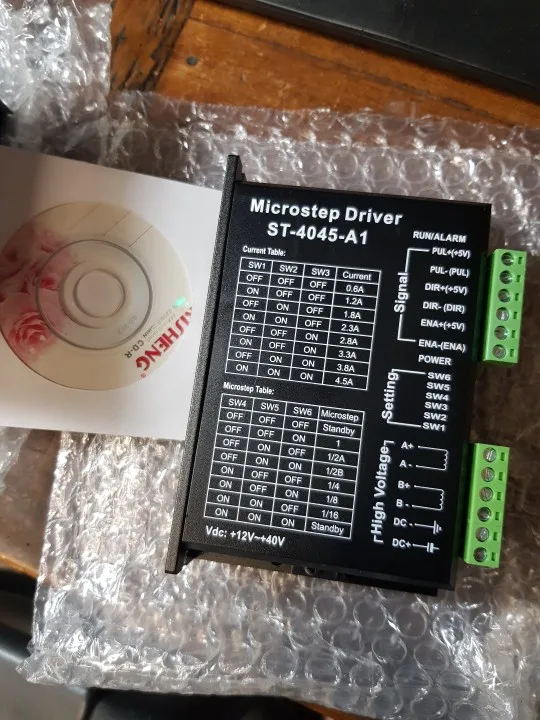

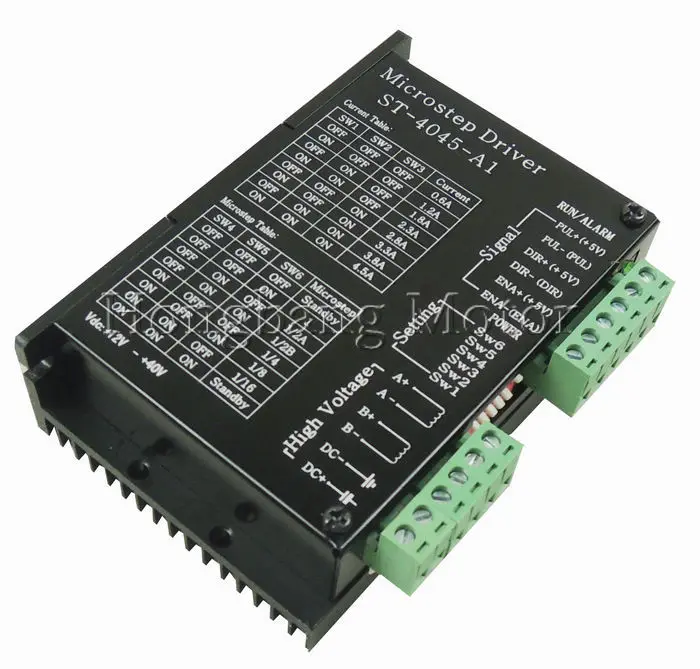

Драйвер TB6600

1. Тип входного питания постоянного тока: 12 В ~48 В (Типичный 36 В);

2. Выходной ток: 0,6 ~ 4,5а;

3. Миркостеп: 1,2,4,8,16;

4. Защитная Форма: перегревающаяся защита, защита от перегрузки по току, защита от перегрева по напряжению;

5. Максимальная частота пульса-200 кГц;

6. Размеры: 118 мм * 87 мм * 35 мм;

7. Вес нетто: 253 г;

8. Рабочая среда: температура-15 ~ 50 градусов, влажность <90%.

9. Модель: TB6600.
