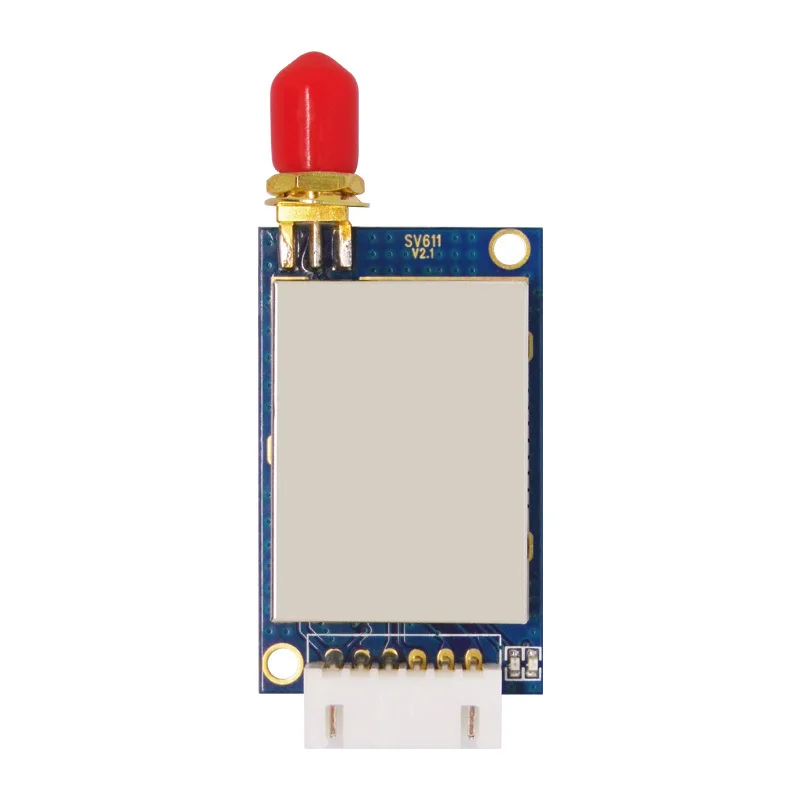

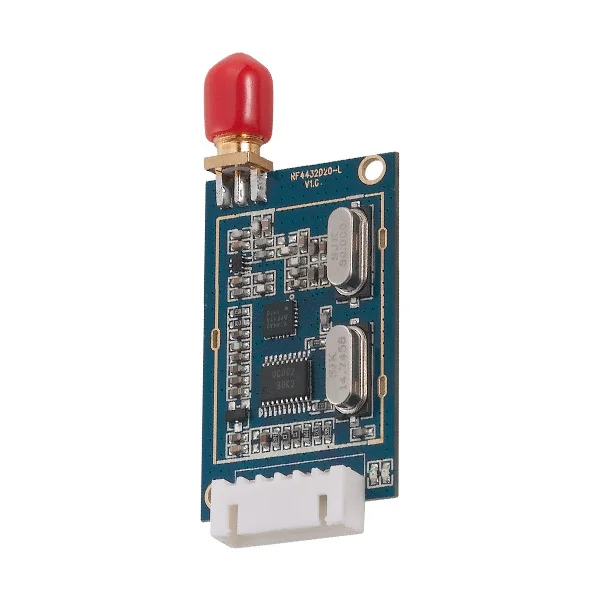

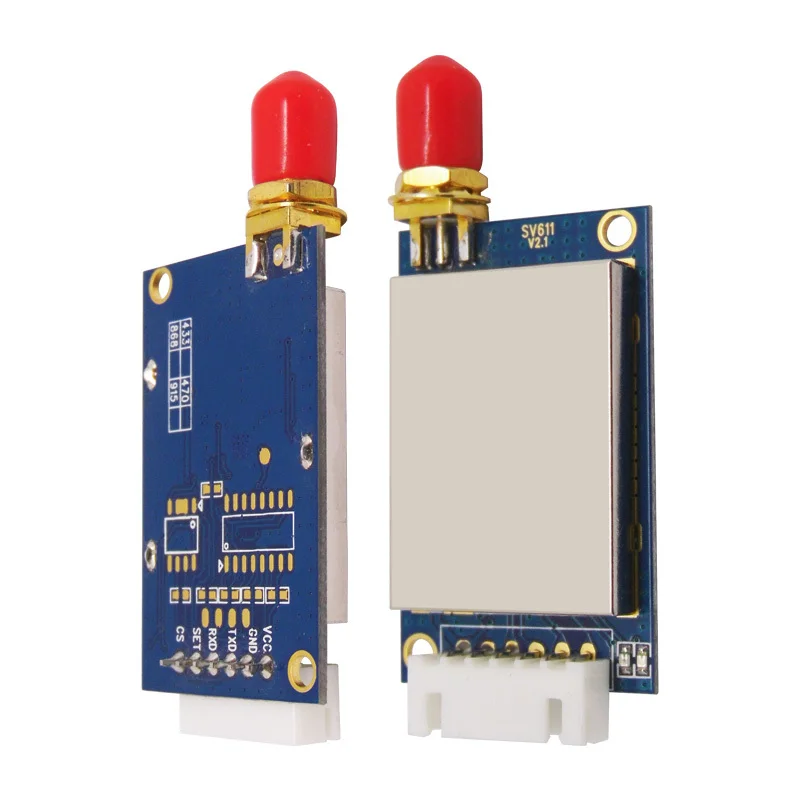

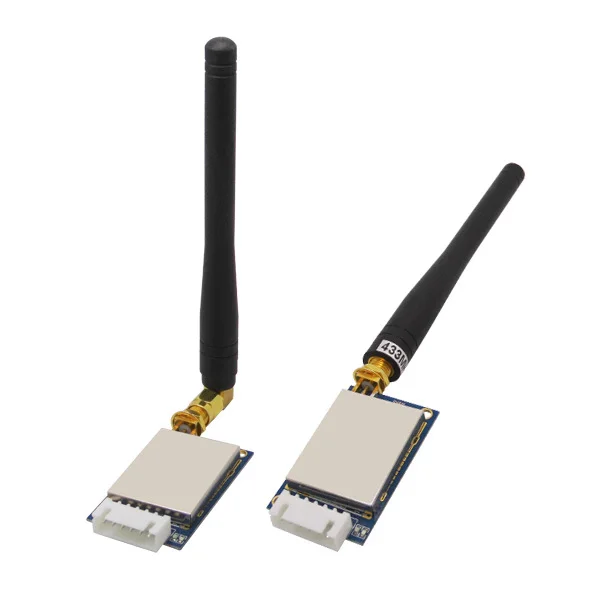

868 МГц TTL Тип интерфейса RF модуль 2 шт.лот SV611 беспроводной передатчик и приемник

868 МГц TTL Тип интерфейса RF модуль 2 шт./лот SV611 Беспроводной передатчик и приемник

Технические характеристики:

Параметр

Мин.

Тип.

Макс.

Блок

Условия

Управление условия

Поставка Напряжение

2,8

5,0

6,0

V

TTL уровня

4,5

5,0

5,5

V

232/485 уровень

Операционной Температура

-40

25

+ 85

Потребляемый ток

RX ток

25

MA

TTL уровня

34

MA

485 уровень

32,7

MA

232 уровень

TX тока

95

MA

@ 20dBm

Ток в спящем режиме

<5

МкА

@ TTL уровня

Параметры RF

Частота

414,92

433,92

453,92

МГц

@ 433 МГц

470,92

470,92

509,92

МГц

@ 470 МГц

849,92

868,92

888,92

МГц

@ 868 МГц

895,92

914,92

934,92

МГц

@ 915 МГц

Воздушный скорость передачи данных

1,2

9,6

38,4

Кбит/с

GFSK

Выход мощность

-1

/

+ 20

ДБм

Установка с помощью программного обеспечения

Чувствительность

-121

ДБм

@ 1,2 кбит/с

Особенности:* 1400 м RF разъем линейного входа-прицелРасстояние @ 1,2 кбит/с    * Параметры частоты: 433/470/868/915 МГц* 40 каналов* Сетевой идентификатор 4 байта* 2 байт Идентификатор узла* Скорость передачи нескольких данных* Выходная сила поля RSSI* GFSK режим модуляции* Поддержка последовательный порт настройка параметров* Чувствительность до-121 дБм• Максимальная выходная мощность: 100 мВт* Рабочее напряжение 2,8 ~ 6,0 В* Автоматическое соответствие антенны и двунаправленный переключатель управления

Применение:* Пульт дистанционного управления телеметрии• Автоматическое считывание показаний* Системы безопасности* Регистратор данных* Домашняя Автоматизация телеметрии* Записи персональных данных* Беспроводная связь данных* Автоматизации зданий и безопасности* Здоровый мониторинга* Беспроводной периферийные устройства* Система контроля доступа

* Управления роботом

Схема:

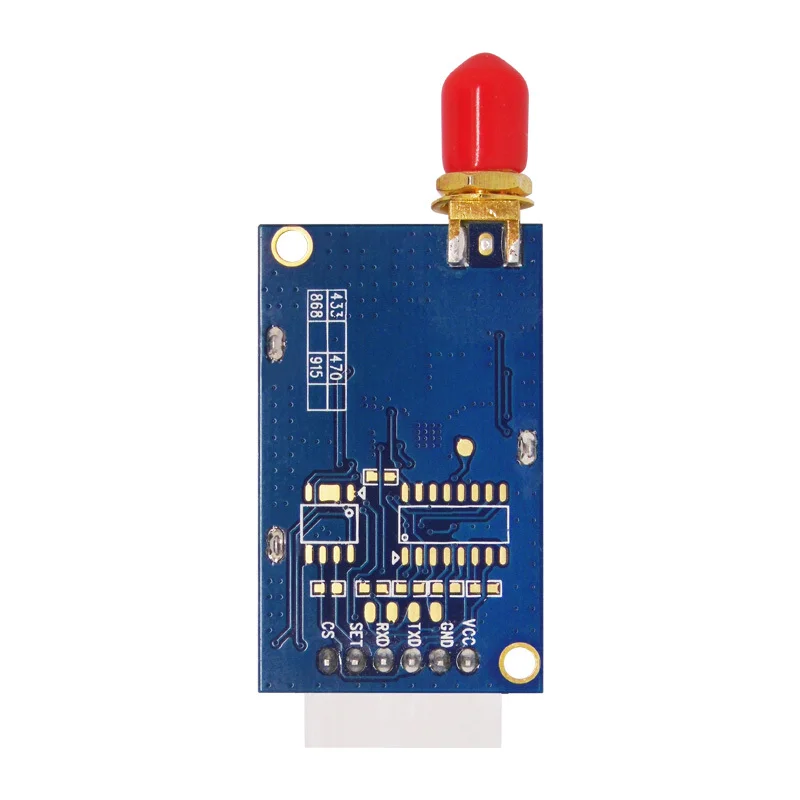

Определение типа:

 Размеры машины:

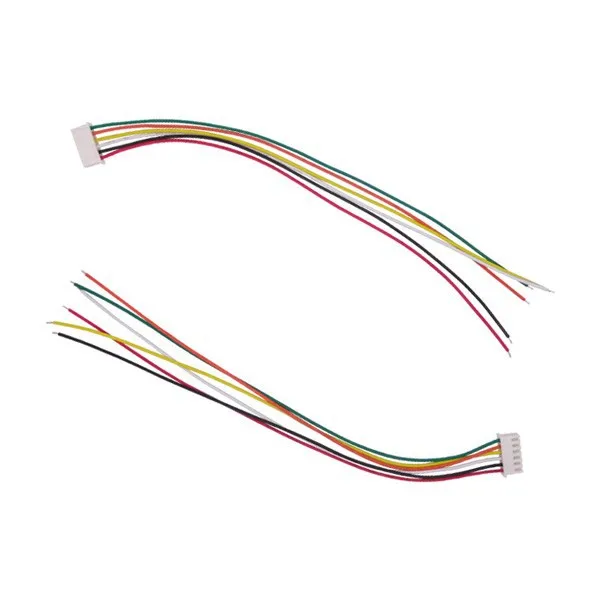

Вспомогательное оборудование:

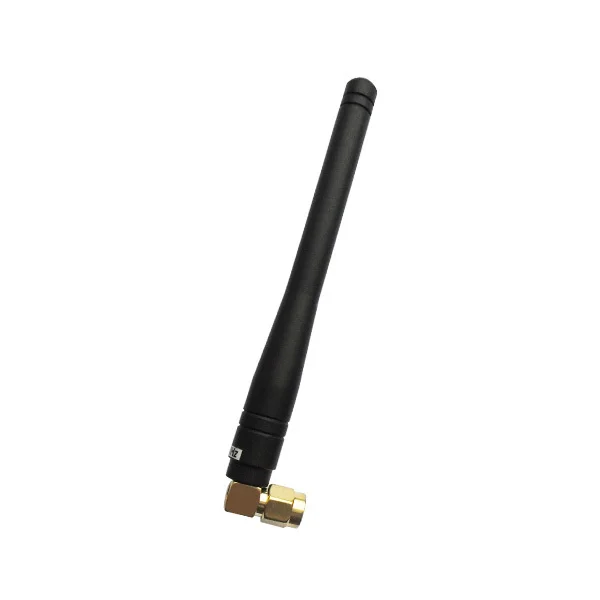

Антенна:Он является важной частью системы связи. Его производительность напрямую влияет на показатели системы связи. Этот модуль SV611 требует входное сопротивление антенны как 50 Ом. Для того, чтобы сделать модуль в лучшем рабочем состоянии, мы рекомендуем пользователям использовать нашей компании антенна!

USB доска мост:Модули должны соответствовать соответствующие параметры, передавать данные... и т. д., а также для работы с персональными компьютерами. (Вы можете выбрать режим настройки по проводу джемпер). Мы имеем соответствующие USB разъем и TTL Уровнемер доска для пользователей, чтобы удобно общаться с персональными компьютерами.

Спектрограммы:

 Излучаемой: измерение уровня выбросов
