(100 шт./лот) SV611 беспроводной радиочастотный модуль приемопередатчика в модуляции FSK 433 МГц TTL Интерфейс 1,4 км Большая дальность на открытой местности 100 мВт
100 шт. * SV611-433-TTL(Радиочастотный модуль в последовательном интерфейсе TTL 433 МГц, дальность 1400 м на открытой местности)
SV611Радиочастотный модуль:SV611-это высокоинтегрированный модуль радиочастотный передатчик и приемник, он с 1,4 км дальнего радиуса действия трансивера на открытой местности, который принимает высокую производительность Si4432 от Silicon Labs. Имеет 3 дополнительных интерфейса (TTL, 232, 485). SV611 обладает высокой чувствительностью и выходной мощностью 100 мВт для достижения большого радиочастотного диапазона и надежной радиосвязи. SV611 поставляется с множеством настраиваемых параметров, таких как частота, скорость передачи данных, выходная мощность, идентификатор сети, Идентификатор узла. Пользователи могут настроить параметры с помощью ПК или собственного устройства клиентов. Особенности малого размера, большого расстояния, широкого рабочего напряжения и простой конфигурации параметров делают SV611 дико используемым во многих областях.
Особенности беспроводного радиочастотного модуля трансивера SV611:
С приемопередатчиком дальнего действия 1,4 км на открытой местности.433 МГцИнтерфейс: TTL40 каналовИдентификатор сети 4 байтаИдентификатор узла 2 байтаМножественная скорость передачи данных об воздухеGFSK модуляцияДвунаправленная связьНастраиваемые параметрыПараметры сохранены даже при выключении питанияЧувствительность: -121 дБмМаксимальная выходная мощность: 100 мВт/20 дБмНапряжение: 2,8 ~ 6,0 В/TTLНапряжение: 4,5 ~ 5,5 В/232485Температура:-40 ~ + 85 °CПрименение
Технические характеристики
SV611-433-TTL rf модуль 433 МГцПараметры
Мин.
Тип.
Макс.
Блок
Условия
Условия эксплуатации
Напряжение питания
2,8
5,0
6,5
В
Уровень ttl
Рабочая температура
-40
25
+ 85
Степень
Потребление тока
Ток RX
25
Ма
Уровень ttl
Ток TX
95
Ма
@ 20 дБм
Ток сна
<5
МкА
@ Уровень RS232
Параметры RF
Частота
433,92
@ 433 МГц
Скорость передачи данных по воздуху
1,2
9,6
115,2
Кбит/с
GFSK/FSK
Выходная мощность
-1
/
+ 20
ДБм
Чувствительность
-121
ДБм
@ 1,2 кбит/с

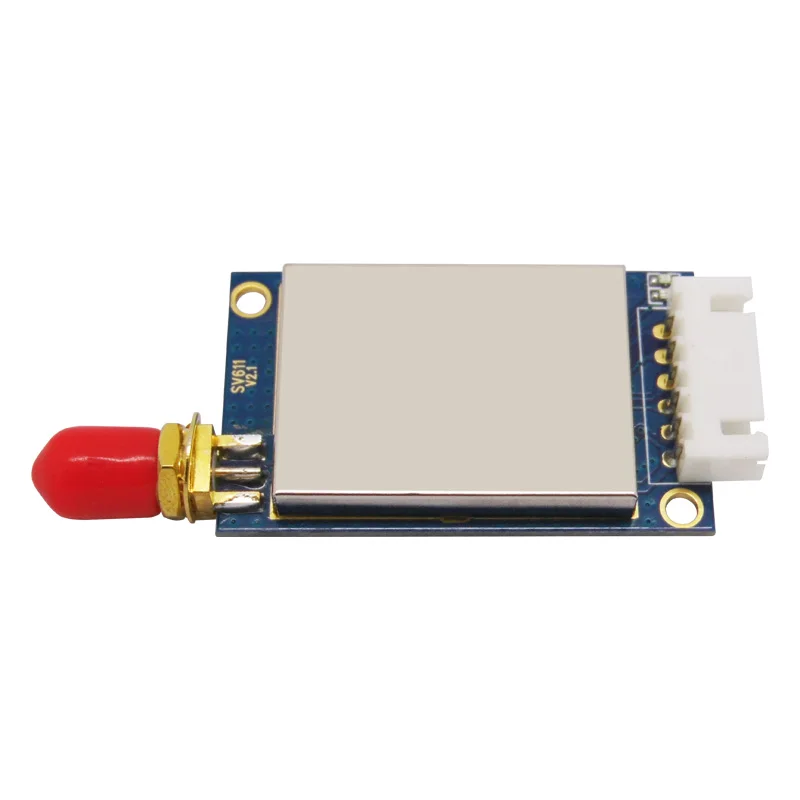

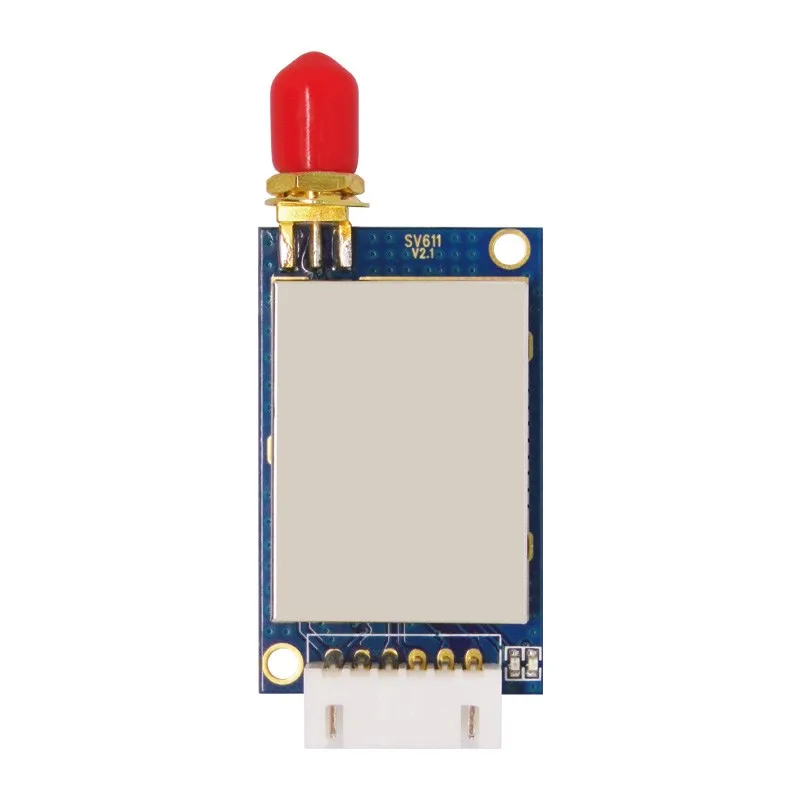

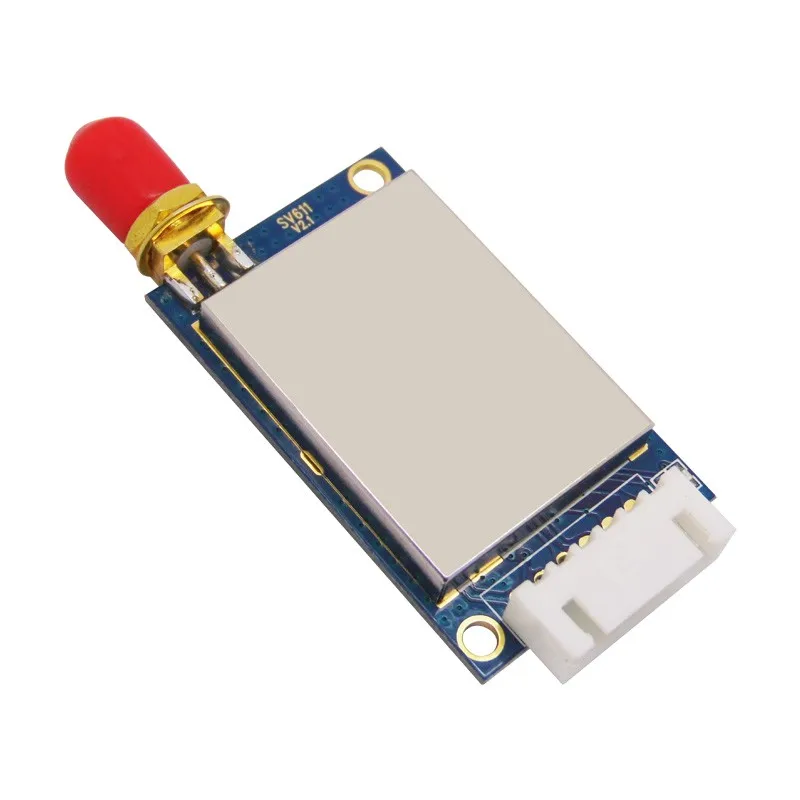

Демонстрация товара
Аксессуары:

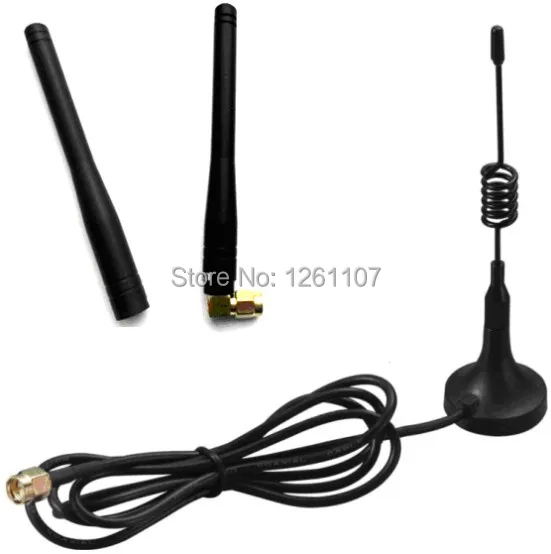

Антенна: это важная часть системы связи. Его особенность напрямую влияет на работоспособность системы связи. Сопротивление модуля составляет 50 Ом, мы рекомендуем пользователям использовать стандартные антенны

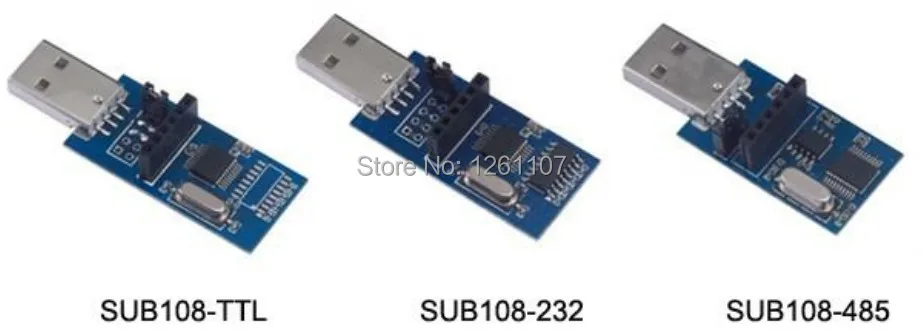

USB мостовая плата: Модули необходимы с помощью инструмента настройки для настройки относительных параметров. Компания поставляет подходящий адаптер интерфейса USB с уровнем TTL/RS232/RS485, чтобы пользователи могли быстро и легко общаться со стороной ПК.

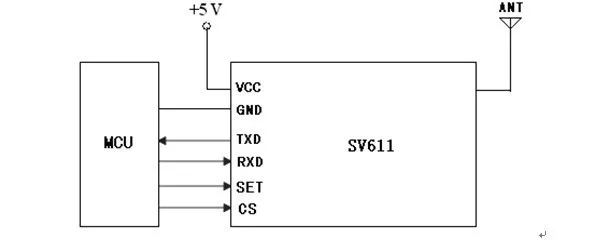

Схема

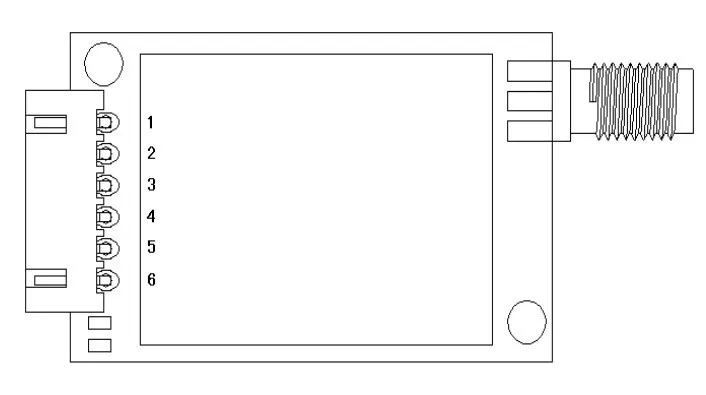

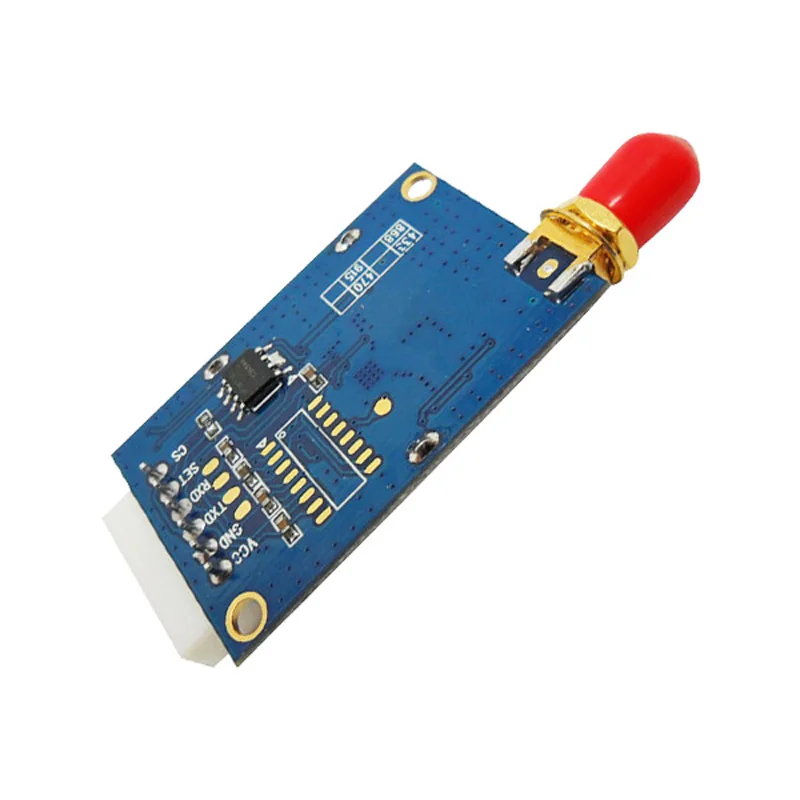

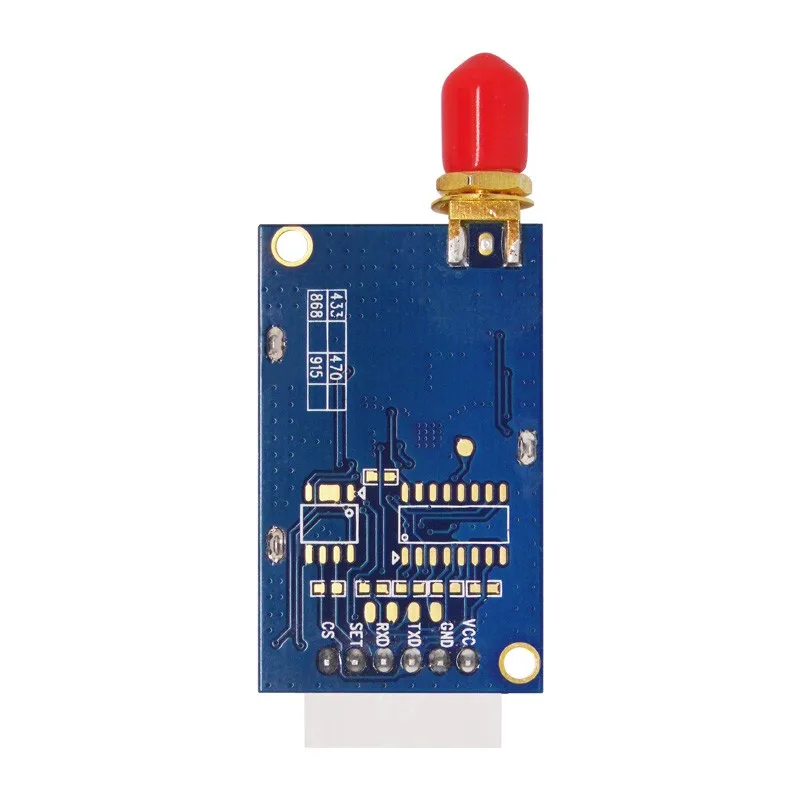

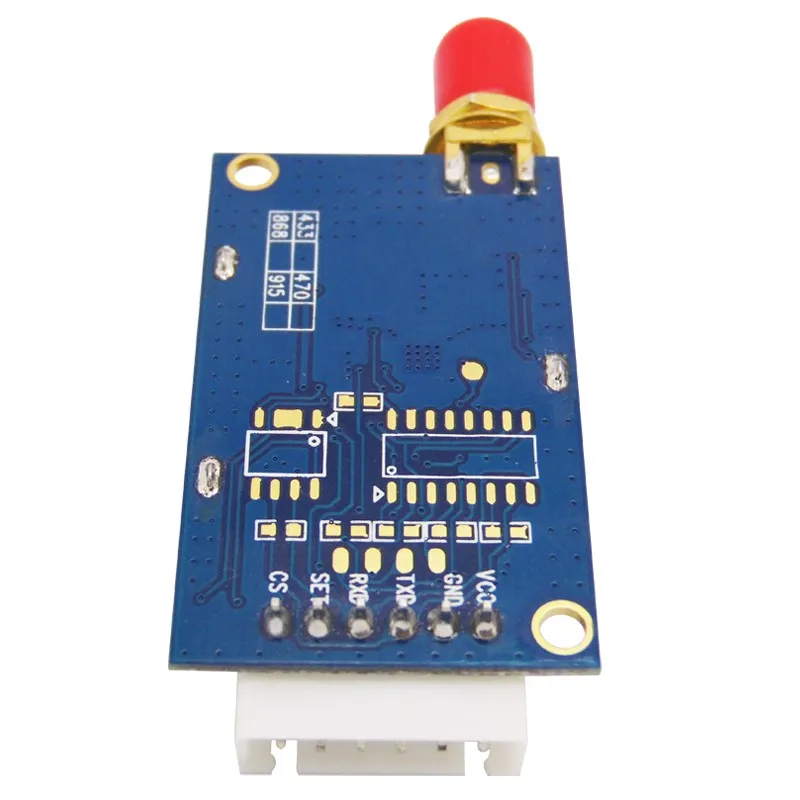

Конфигурация контактов
Номер контакта
Определение
Описание
1
VCC
Подключается к положительному источнику питания (Типичный 5 В)
2
GND
Подключение к земле
3
TXD
TXD модуля и подключение к внешнему RXD
4
RXD
RXD модуля и подключение к внешнему TXD
5
Набор
Режим конфигурации включается (low для входа в режим конфигурации оставьте открытый или подключите высокий уровень к выходу из режима конфигурации), который действителен при высоком значении CS Pin или при оставлении открытым.
6
КС
Включение работы модуля (Потяните низко, чтобы модуль вошел в
Спящий режим, оставьте открытым или подключите высокий уровень, чтобы модуль
Войти в обычный рабочий режим)

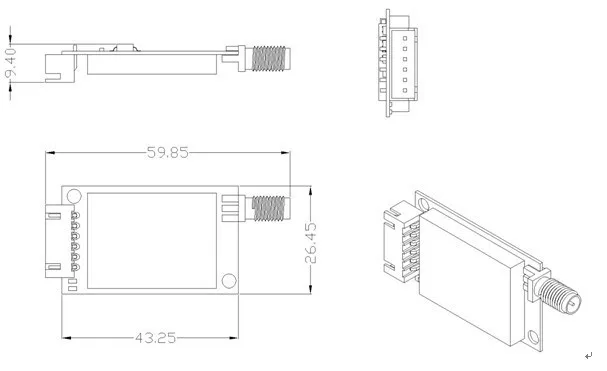

Механические Размеры
Информация о заказе товара
Например:
Если клиенту нужен диапазон 433 МГц с интерфейсом 232, то номер детали разблокированного заказа должен быть: SV611-433-232
Наименование товара
Описание
SV611- 433-TTL
433 МГц, интерфейс TTL
SV611- 433-232
Интерфейс 433 МГц, 232
SV611- 433-485
Интерфейс 433 МГц, 485
SV611- 470-TTL
470 МГц, интерфейс TTL
SV611- 470-232
Интерфейс 470 МГц, 232
SV611- 470-485
Интерфейс 470 МГц, 485
SV611- 868-TTL
868 МГц, интерфейс TTL
SV611- 868-232
Интерфейс 868 МГц, 232
SV611- 868-485
Интерфейс 868 МГц, 485
SV611- 915-TTL
915 МГц, интерфейс TTL
SV611- 915-232
Интерфейс 915 МГц, 232
SV611- 915-485
Интерфейс 915 МГц, 485
Настройка параметров: После вытягивания нижнего штифта [Set] SV611 войдет в режим конфигурации. Затем пользователи могут задать параметры с помощью программного обеспечения ПК или собственного устройства клиента с интерфейсом UART. Параметры, которые могут быть изменены, включают радиочастотный канал, скорость передачи данных по воздуху, выходную мощность, скорость последовательной передачи данных, бит передачи данных, стоп-бит, бит четности, идентификатор сети и Идентификатор узла. Клиент связывается с соответствующим инженером по продажам для связи.
Параметры
Вариант
Значение по умолчанию
Частота
Диапазон 433 МГц
433,92 МГц
Диапазон 470 МГц
470,92 МГц
Диапазон 868 МГц
868,92 МГц
Диапазон 915 МГц
915,92 МГц
Канал
1 ~ 40
20
Скорость передачи данных по воздуху
1200/2400/4800/9600/14400/19200/38400/57600 bps
9600
Уровень выходной мощности
Уровень 0 ~ 7
7
Скорость передачи данных UART
1200/2400/4800/9600/14400/19200/38400/57600 bps
9600
Бит данных UART
7,8,9
8
Ограничитель UART
1,2
1
Паритет UART
Нет странных четных
Нет
