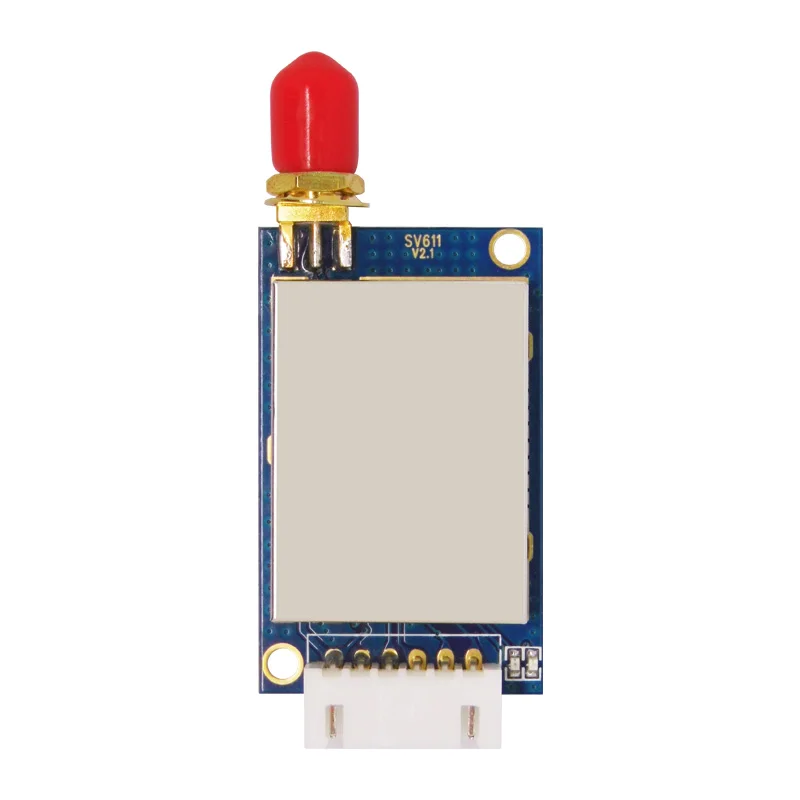

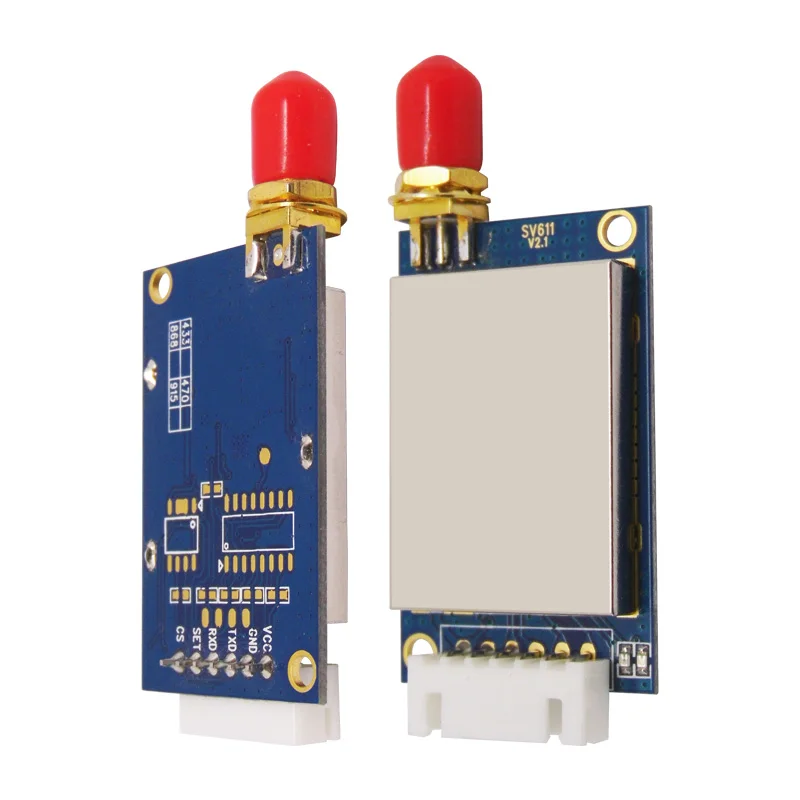

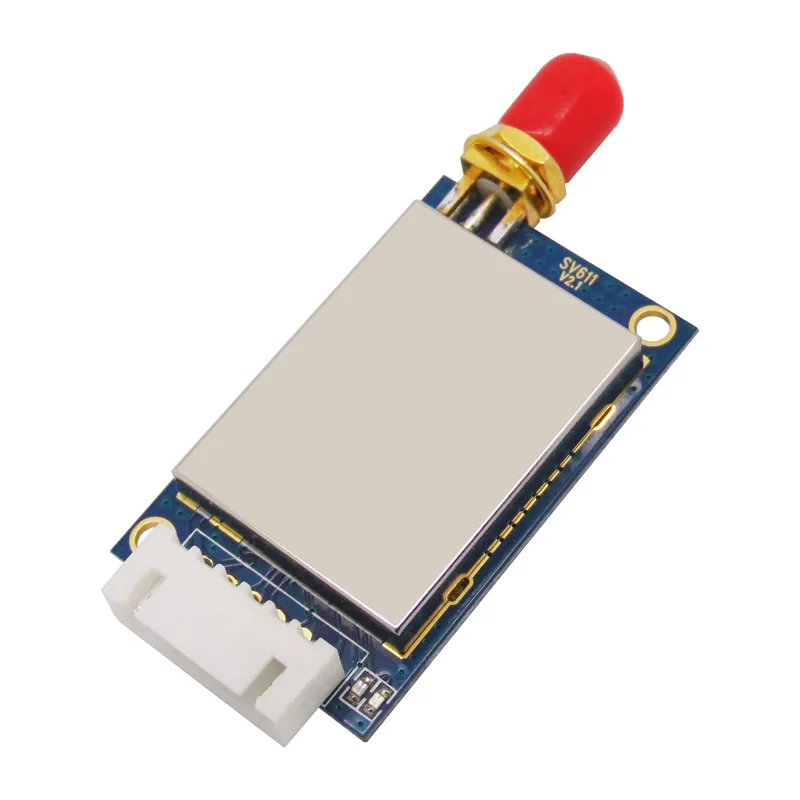

433 МГц | 470 МГц Интерфейс RS485 Тип 2 шт./лот RF модуль SV611 беспроводной передатчик и приемник
SV611Является высокоинтегрированным модулем радиопередачи данных. Он изготовлен из высокопроизводительного чипа Silicon Lab Si4432 RF. Si4432 обладает низкой чувствительностью приема и100 мВтВыходная мощность для обеспечения большего радиочастотного диапазона и высокого качества связи. SV611 поддерживает несколько каналов и идентификатор сети для усиления мешающих способностей. Пользователи могут настроить параметры через ПК или в цепи. Особенности небольшого пакета, большого расстояния, широкого рабочего напряжения и настройки в цепи делают SV611 дико развернутым во многих областях и приложениях.
Информация о товаре:
Характеристики:
Параметры
Мин.
Тип.
Макс.
Блок
Условия
Условия эксплуатации
Напряжение питания
2,8
5,0
6,0
В
Уровень TTL
4,5
5,0
5,5
В
Уровень 232/485
Рабочая температура
-40
25
+ 85
Потребление тока
Ток RX
25
Ма
Уровень TTL
34
Ма
Уровень 485
32,7
Ма
Уровень 232
Ток TX
95
Ма
@ 20 дБм
Ток сна
<5
МкА
Уровень @ TTL
Параметры RF
Частота
414,92
433,92
453,92
МГц
@ 433 МГц
470,92
470,92
509,92
МГц
@ 470 МГц
849,92
868,92
888,92
МГц
@ 868 МГц
895,92
914,92
934,92
МГц
@ 915 МГц
Скорость передачи данных по воздуху
1,2
9,6
38,4
Кбит/с
GFSK
Выходная мощность
-1
/
+ 20
ДБм
Настройка по
Чувствительность
-121
ДБм
@ 1,2 кбит/с
Особенности:* 1400 м RF линия в поле зренияРасстояние @ 1,2 кбит/с* Частотные параметры: 433/470/868/915 МГц* 40 каналов* Идентификатор сети 4 байта* Идентификатор узла 2 байта* Несколько скоростей передачи данных* Сила выходного поля RSSI* Режим модуляции GFSK* Поддержка настройки параметров последовательного порта* Чувствительность до-121 дБм* Максимальная выходная мощность: 100 мВт* Рабочее напряжение 2,8 ~ 6,0 В* Автоматическое согласование антенны и двунаправленное управление переключателем
Применение:* Дистанционная Телеметрия* Автоматическое считывание счетчика* Системы безопасности* Регистратор данных* Телеметрия домашней автоматизации* Записи персональных данных* Беспроводная передача данных* Автоматизация зданий и безопасность* Мониторинг здоровья* Беспроводные периферийные устройства для ПК* Система контроля доступа
* Управление роботом
Схема:

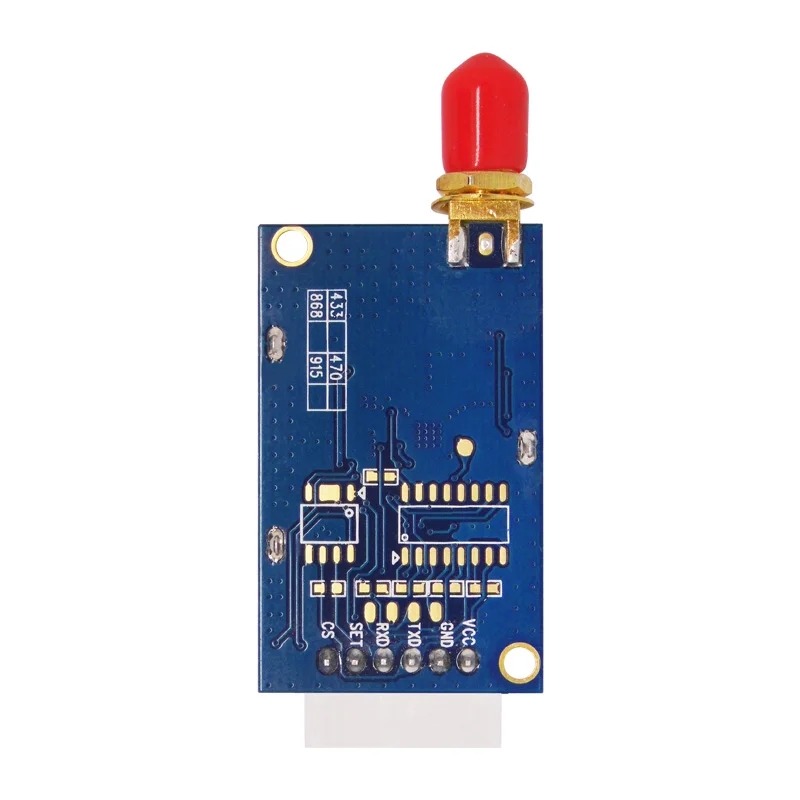

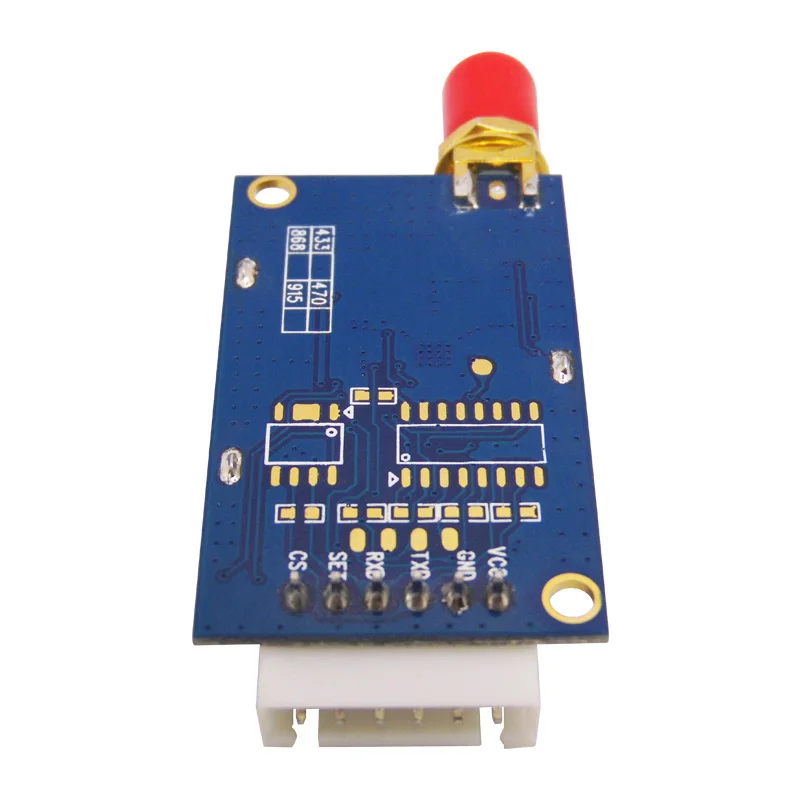

Определение контактов:
Размеры машины:

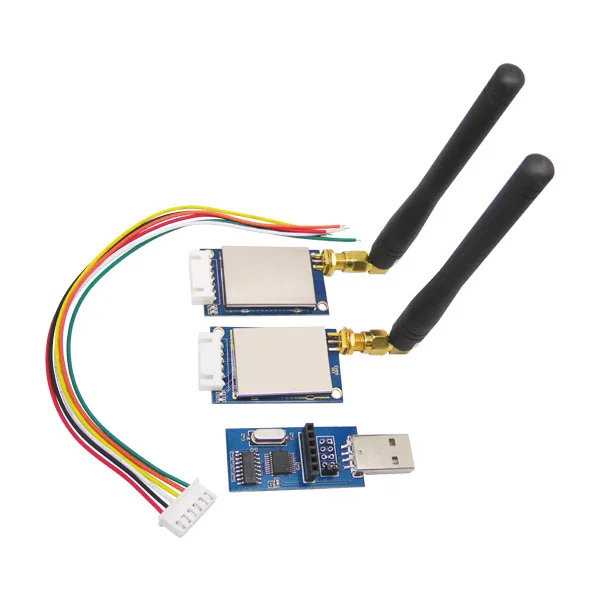

Аксессуары:
Антенна:Это важная часть системы связи. Его производительность напрямую влияет на показатели системы связи. Для этого модуля SV611 требуется Сопротивление антенны как 50 Ом. Чтобы модуль пришел в наилучшее рабочее состояние, мы рекомендуем пользователям использовать антенну нашей компании!
Плата USB моста:Модули должны соответствовать соответствующим параметрам, передавать данные и т. д. с ПК. (Вы можете выбрать режим конфигурации с помощью перемычки). У нас есть подходящий USB-разъем и плата переключателя уровня TTL, чтобы пользователи могли удобно общаться с ПК.
Спектрограмма:
Измерение излучения
Если вам нужен другой Частотный диапазонИнтерфейс 470 / 868 / 915 МГц или TTL / RS232, Просто оставьте сообщение, пожалуйста!
