Pluto Plus + 70M - 6GHZ ADCDAC AD9363 SDR радиоприемник передатчик RXTX совместимый ADI ADALM-PLUTO SOC Zynq7010 FPGA

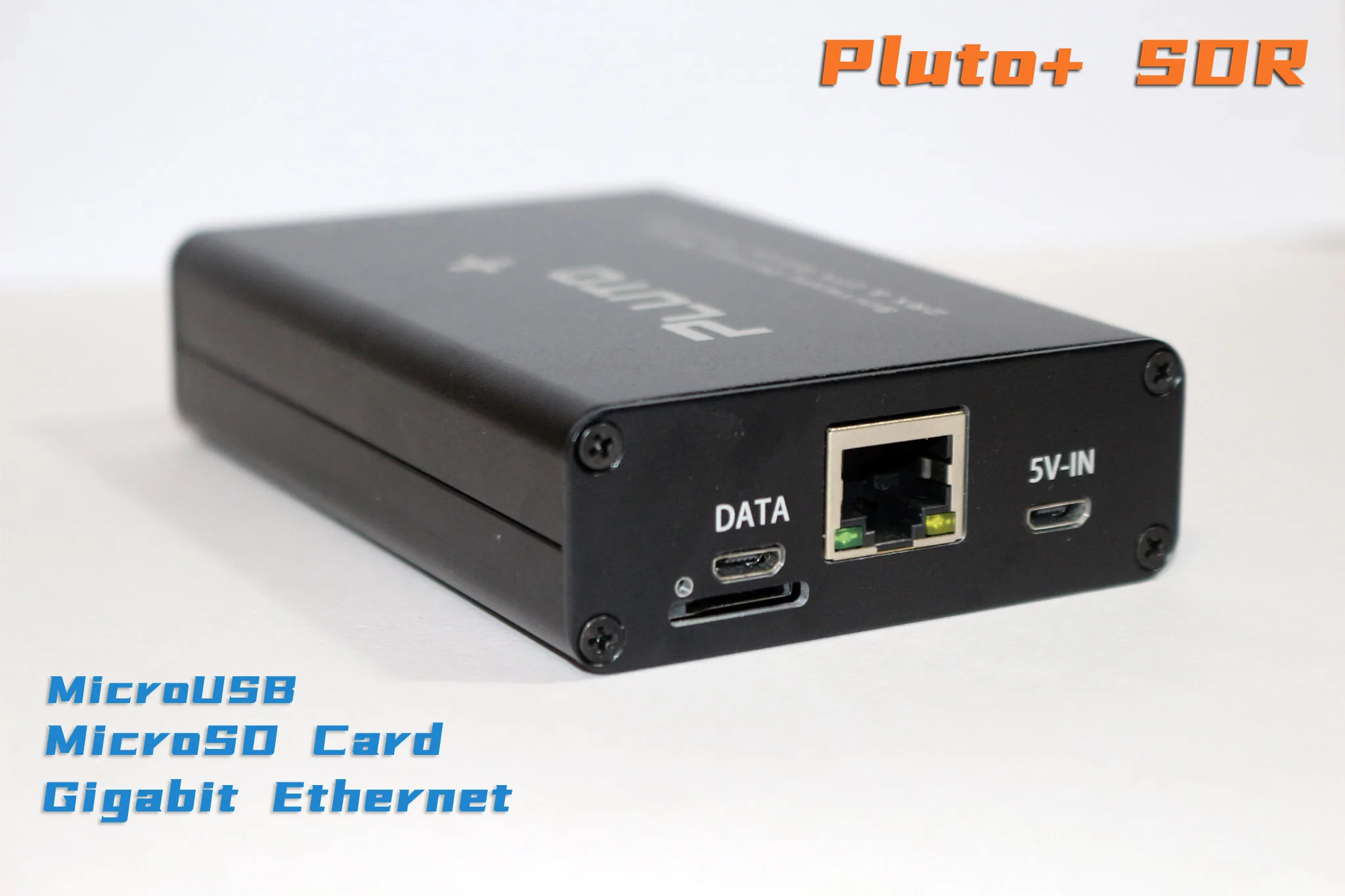

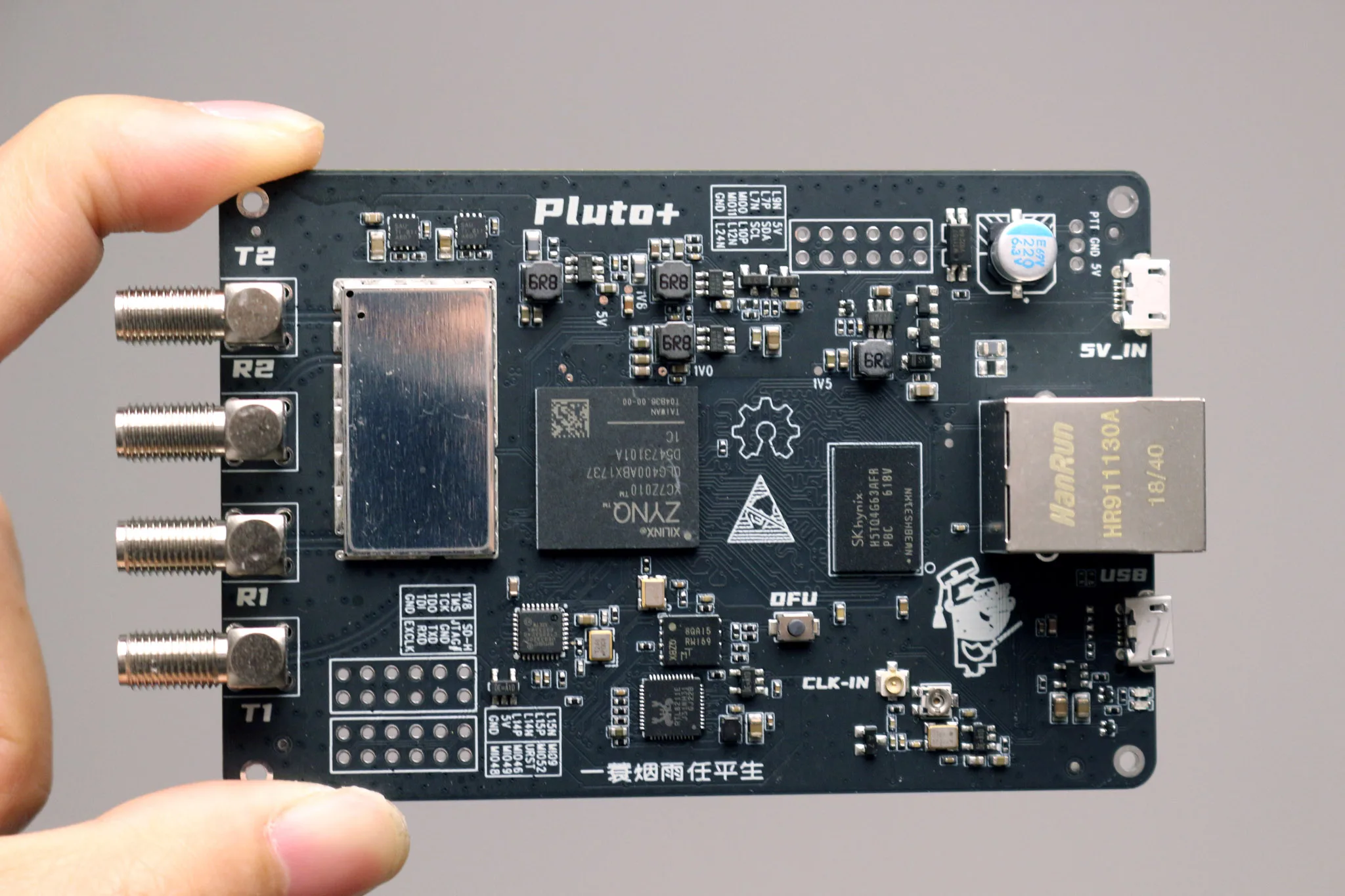

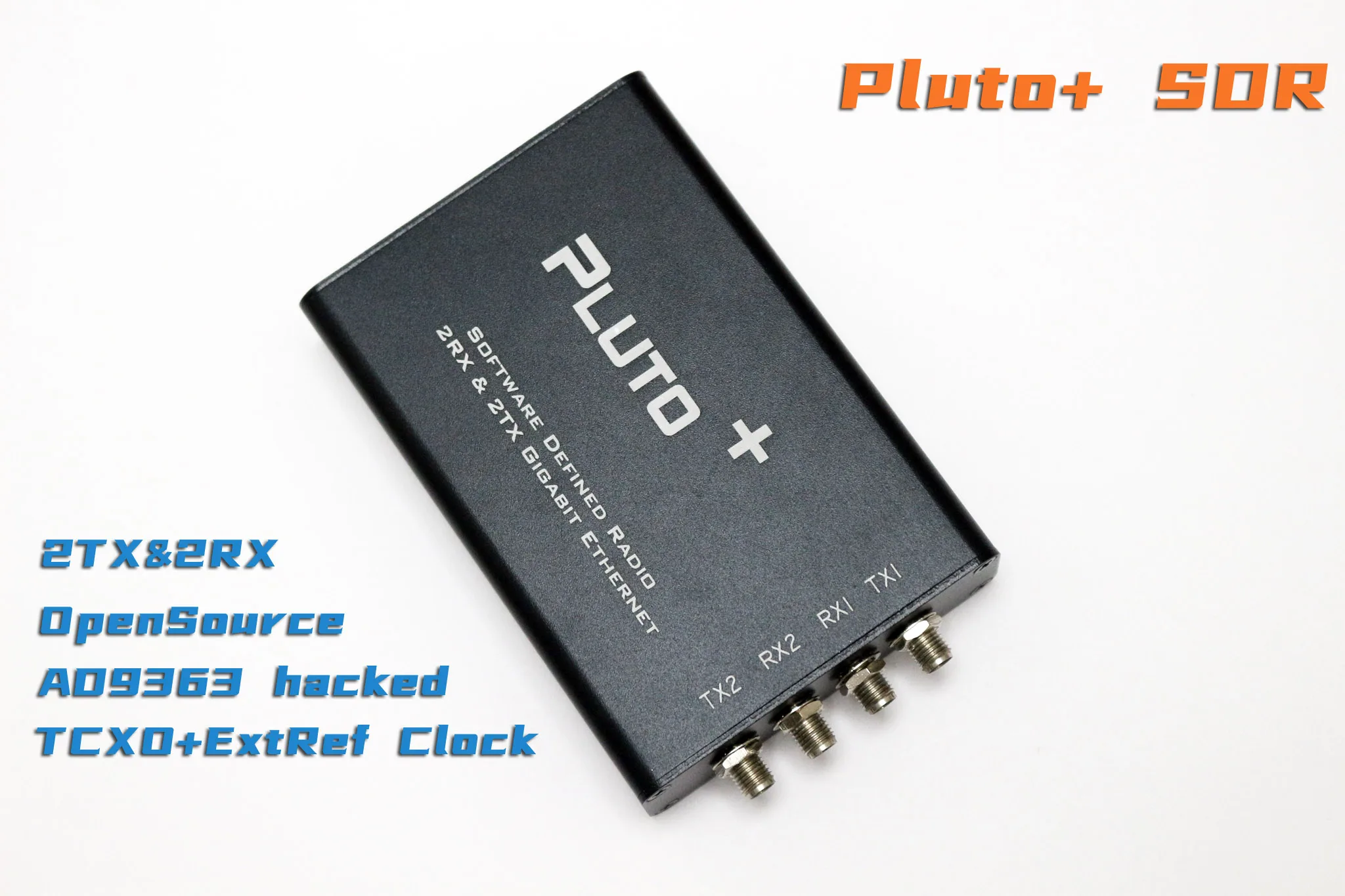

Pluto +-это программно-определяемая радиоплатформа, которая поддерживает 2TX 2RX, поддерживает Gigabit Ethernet и Micro SD-карту. Дизайн основан на известном ADALM-PLUTO ADI и улучшает его недостатки

Особенности:

ADC/DAC:AD9363 (можно взломать AD9361 или AD9364)

2 передачи, 2 приема канала

Диапазон RF: 70 МГц ~ 6 ГГц

Часы Ref: VCTCXO 40MHZ0.5ppm- 1 x SDR Radio PLUTO +

SOC:Zynq7010 FPGA:28k

RAM:512M

Вспышка: 32 м

USB: 2,0 Поддержка OTG

Ethernet:1000 Мб

Micro SD можно использовать для загрузки

DC IN:5V +-0,5 V-2AmicroUSB

Пожалуйста, обратите внимание на то, что все ввода-вывода уровни 1,8 V.

3,1 при использовании официальный ADI-PlutoSDR прошивки, пожалуйста, подключение к URST-MI052.

3,2 при использовании прошивки Pluto + и необходимости поддержки Ethernet, Пожалуйста, подключите URST-MIO46

3,3 при загрузке с помощью sd-карты Подключите SD-H к 1V8

3,4 при использовании JTAG для отладки подключите JTAG # к GND

3,5 Пожалуйста, подключите EXCLK к GND при использовании внешнего контрольного ввода часов

PTT диски оптопары через GPIO0 (MI00), который необходим внешний реле или контрольной цепи.

В любое время, вы можете нажать кнопку DFU и включить PLUTO + снова, чтобы войти в режим DFU, но вам нужно подключить URST jumper к MI052

Вы можете подключить кабель для ввода внешних высокоточных справочных часов для AD9363 через интерфейс IPEX.

Основной уровень не должна превышать 3,3 V, и EXCLK джемпер должен быть подключен к GND, чтобы выключить встроенной веб-камеры-часы

Калибровки частоты встроенной веб-камеры-VCTCXO

Частота часов 40 м может быть точно настроена путем регулировки регулируемого резистора рядом с VCTCXO, при условии, что у вас есть справочный источник сигнала

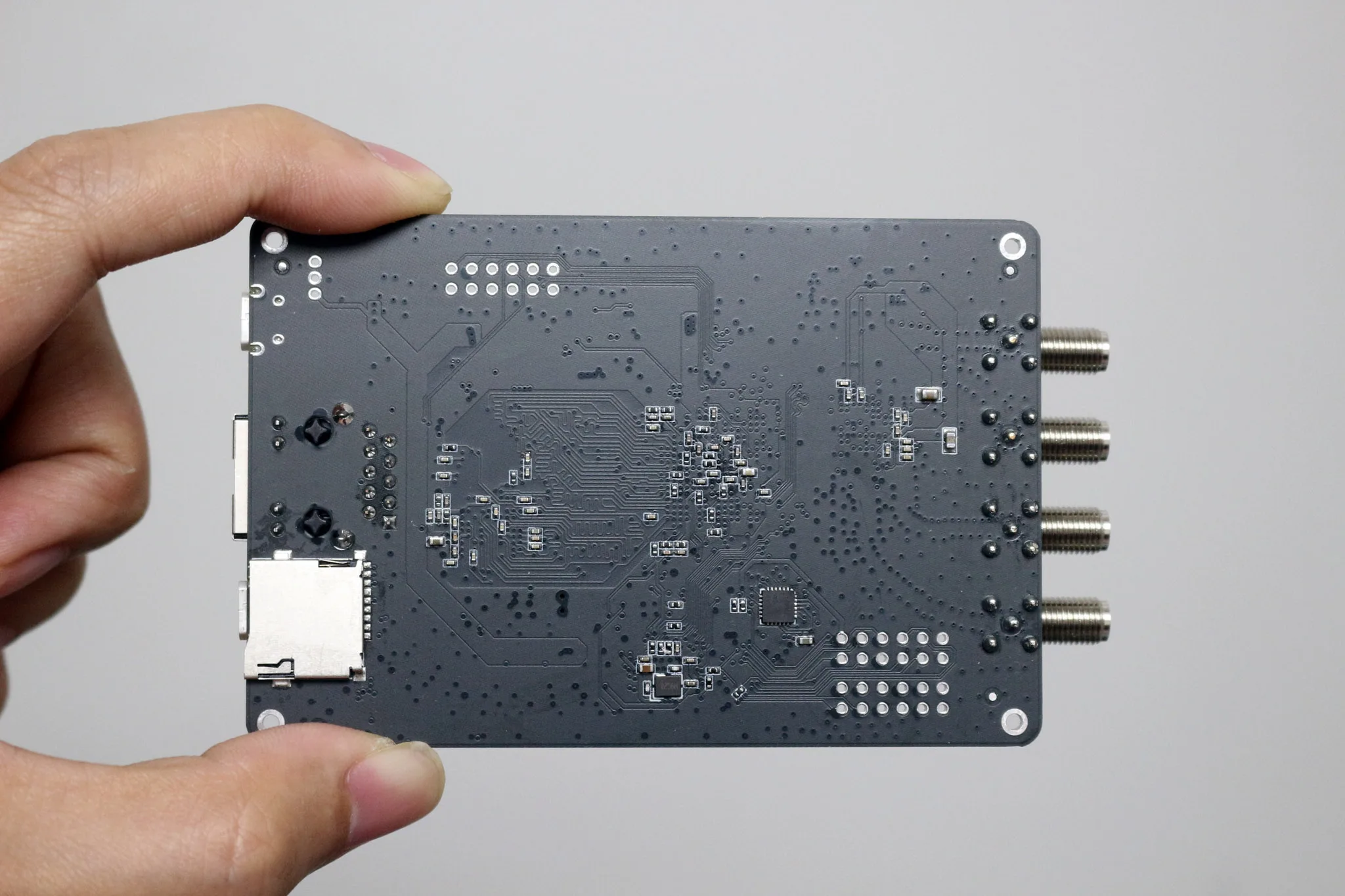

Micro-SD

Поддержка загрузки через sd-карту, необходимо подключить SD-H джемпер к 1V8

Посылка включает в себя:

-1 x SDR Radio PLUTO +
