Новинка радио Pluto + SDR AD9363 2T2R

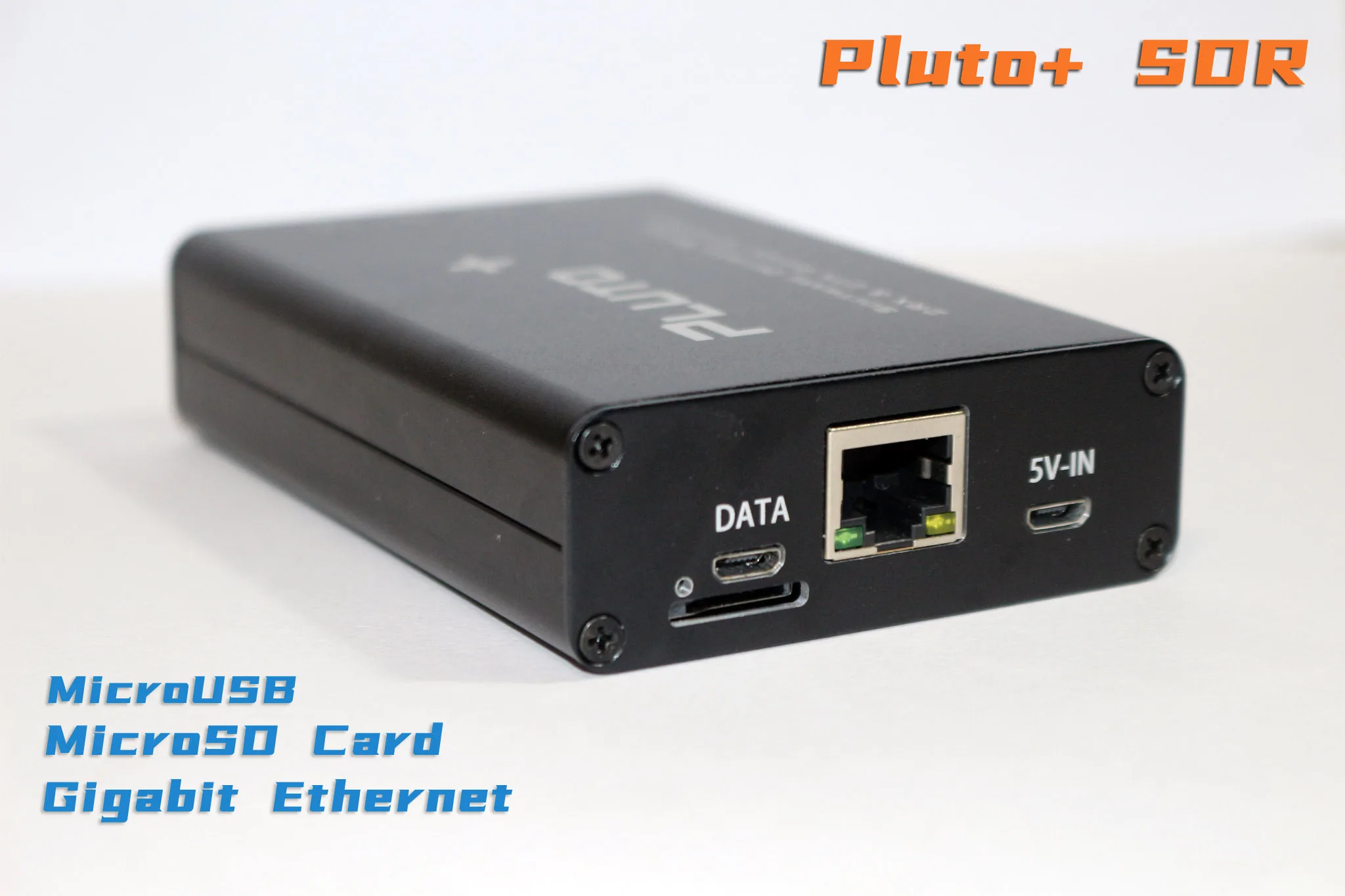

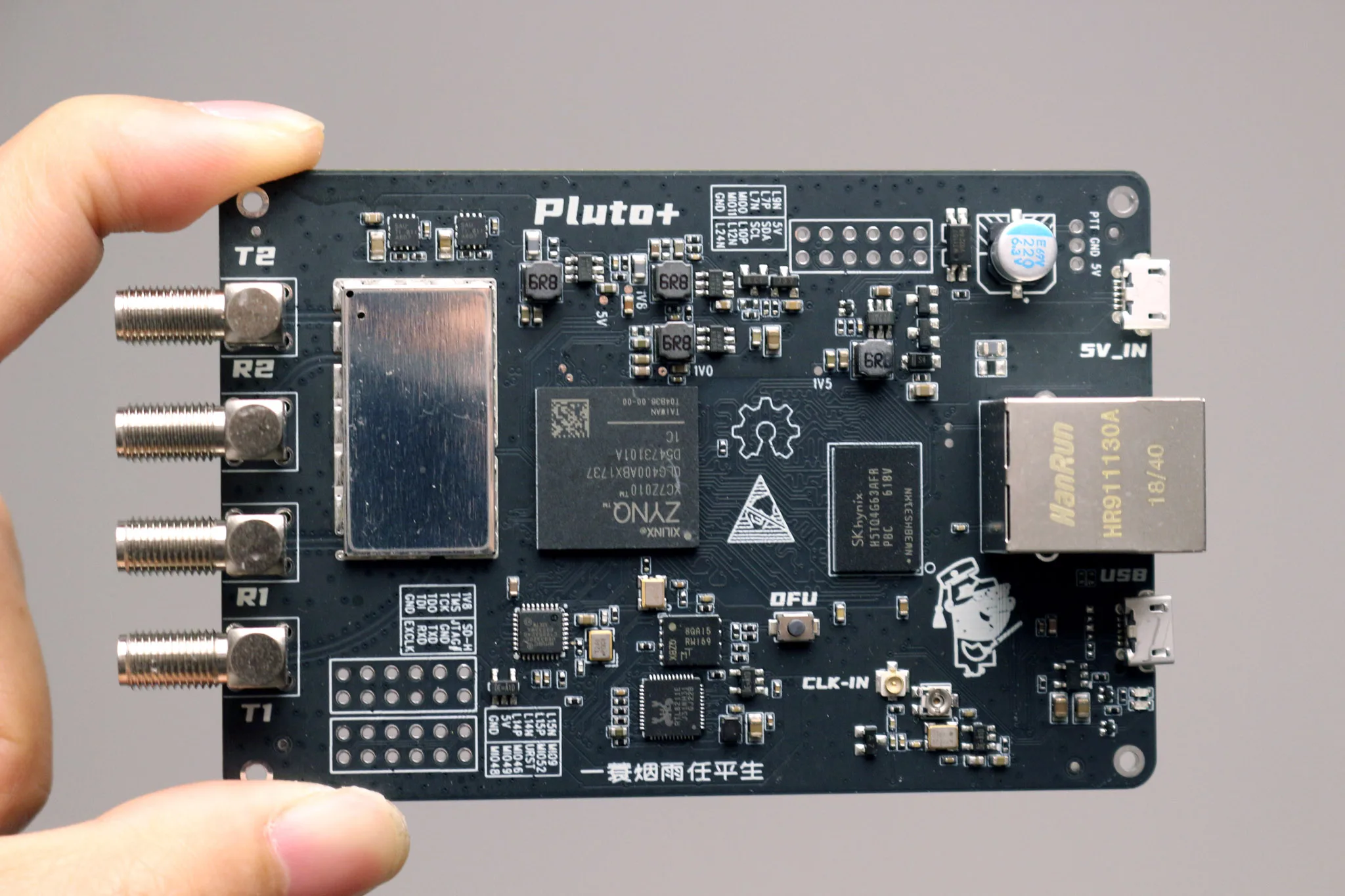

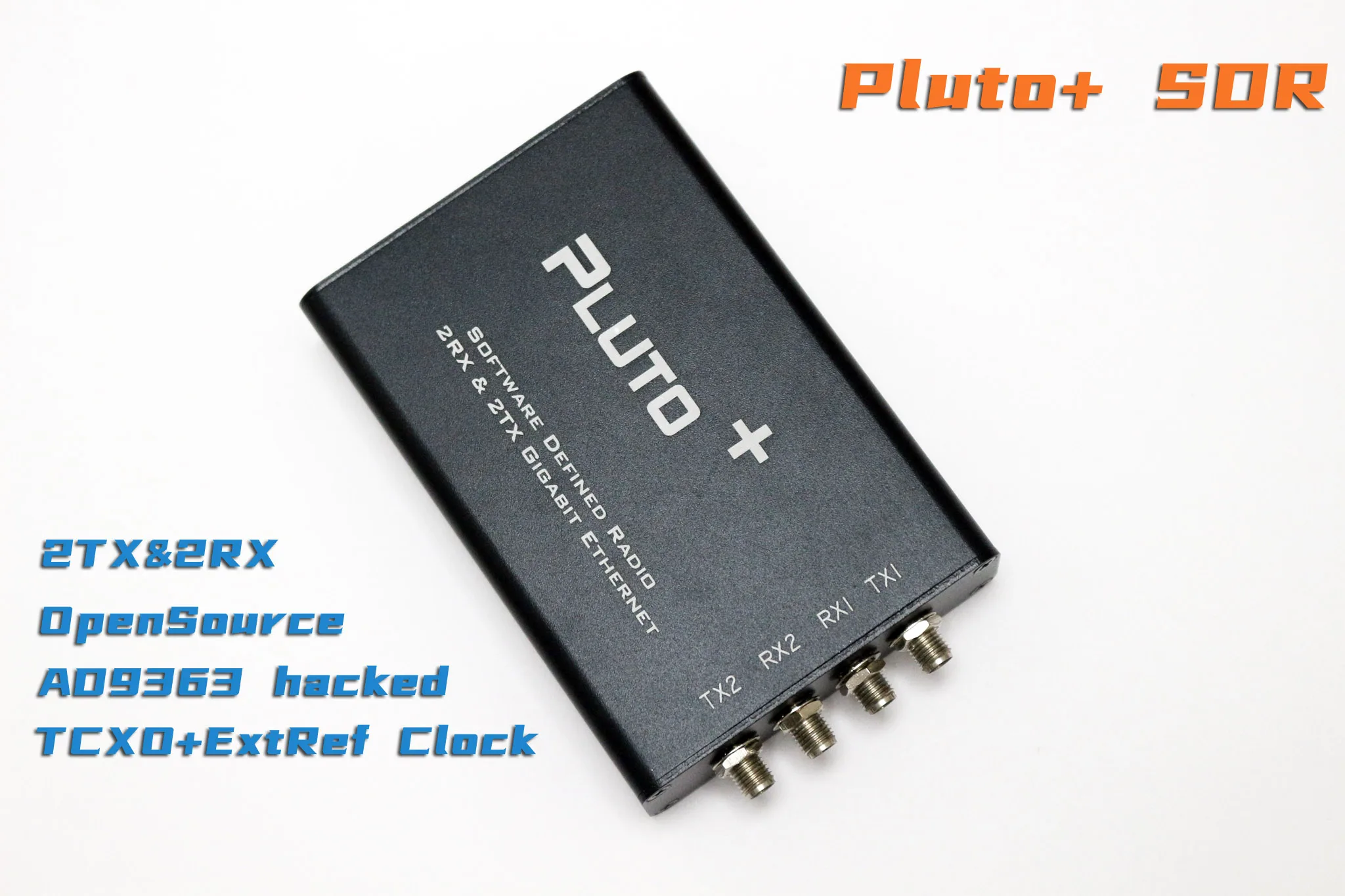

Https://drive.google.com/file/d/1OnJOtojzaN82d3yuHzG1YkfeXNFKKYbA/view?usp=drivesdkHttps://drive.google.com/file/d/1OnJOtojzaN82d3yuHzG1YkfeXNFKKYbA/view?usp=drivesdkHttps://drive.google.com/file/d/1OnJOtojzaN82d3yuHzG1YkfeXNFKKYbA/view?usp=drivesdk1. Обзор продукта:Pluto +-это программно-определяемая радиоплатформа, которая поддерживает 2TX 2RX, поддерживает Gigabit Ethernet и Micro SD карты. Дизайн основан на хорошо известном ADI ADALM-PLUTO и улучшает его недостатки.2. Особенности:ADC/DAC:AD9363 (можно взломать на AD9361 или AD9364)2 передачи, 2 канала приемаРадиочастотный диапазон: 70 МГц ~ 6 ГГцЧасы Ref: VCTCXO 40 МГц 0.5ppmSOC:Zynq7010 FPGA:28kRAM:512MВспышка: 32 мUSB: 2,0 с поддержкой OTGEthernet:1000 МбMicro SD можно использовать для загрузкиВход постоянного тока: 5 В +-0,5 В-2 а микроusbИнтерфейсОбратите внимание, что все уровни ввода-вывода 1,8 в.3,1 при использовании официальной прошивки ADI-PlutoSDR, пожалуйста, подключитесь к URST-MI052.3,2 при использовании Pluto + прошивки и необходимости поддержки Ethernet, подключите URST-MIO463,3 при использовании SD-карты для загрузки Подключите от SD-H до 1V83,4 при использовании JTAG для отладки подключите JTAG # к GND3,5 Пожалуйста, подключите экск к GND при использовании входа внешних опорных часовПорт ключа PTTPTT приводит оптопары через GPIO0 (MI00), для чего требуется внешнее реле или цепь управления.Ключ DFUВ любое время вы можете снова нажать кнопку DFU и включить PLUTO +, чтобы войти в режим DFU, но вам необходимо подключить перемычку URST к MI052Ref CLK вход IPEXВы можете подключить кабель для ввода внешних высокоточных опорных часов для AD9363 через интерфейс IPEX.Главный уровень не должен превышать 3,3 В, а перемычку экскопа необходимо подключить к GND, чтобы выключить Встроенные часы.Калибруйте частоту встроенного VCTCXOЧастоту часов 40 м можно точно настроить, отрегулировав регулируемый резистор рядом с VCTCXO при условии, что у вас есть источник эталонного сигналаMicro-SDПоддержка загрузки через SD-карту, необходимо подключить перемычку SD-H к 1V8
