Новинка, радиоприемник Pluto Plus 70 МГц-6 ГГц AD9363 SDRпередатчик 2x RX 2x TX, совместимый с ADI ADALM-PLUTO PLUTO +

Используйте учебник и адрес загрузки программного обеспечения:

Https://drive.google.com/file/d/1OnJOtojzaN82d3yuHzG1YkfeXNFKKYbA/view

Https://github.com/plutoplus/plutoplus/releases

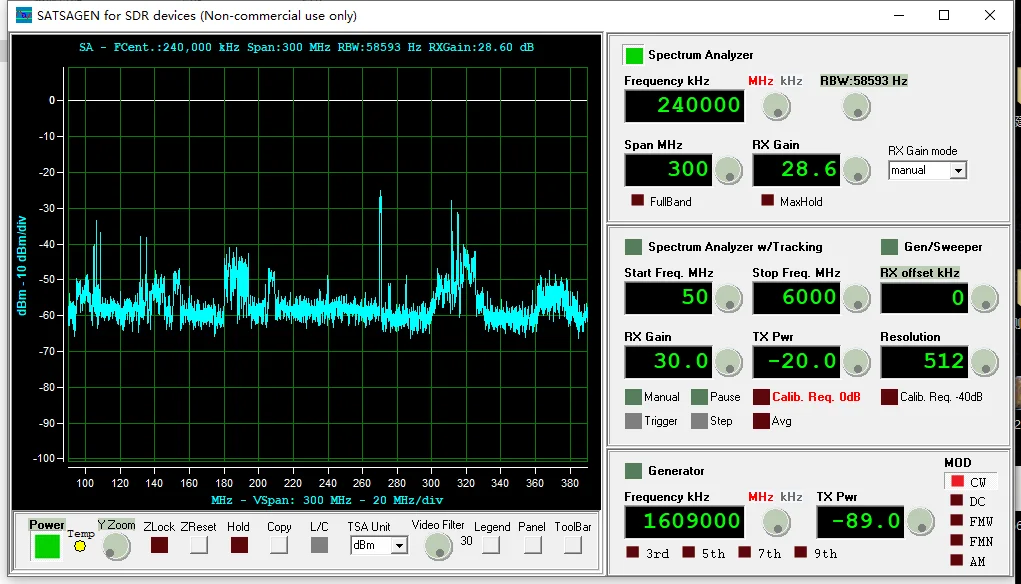

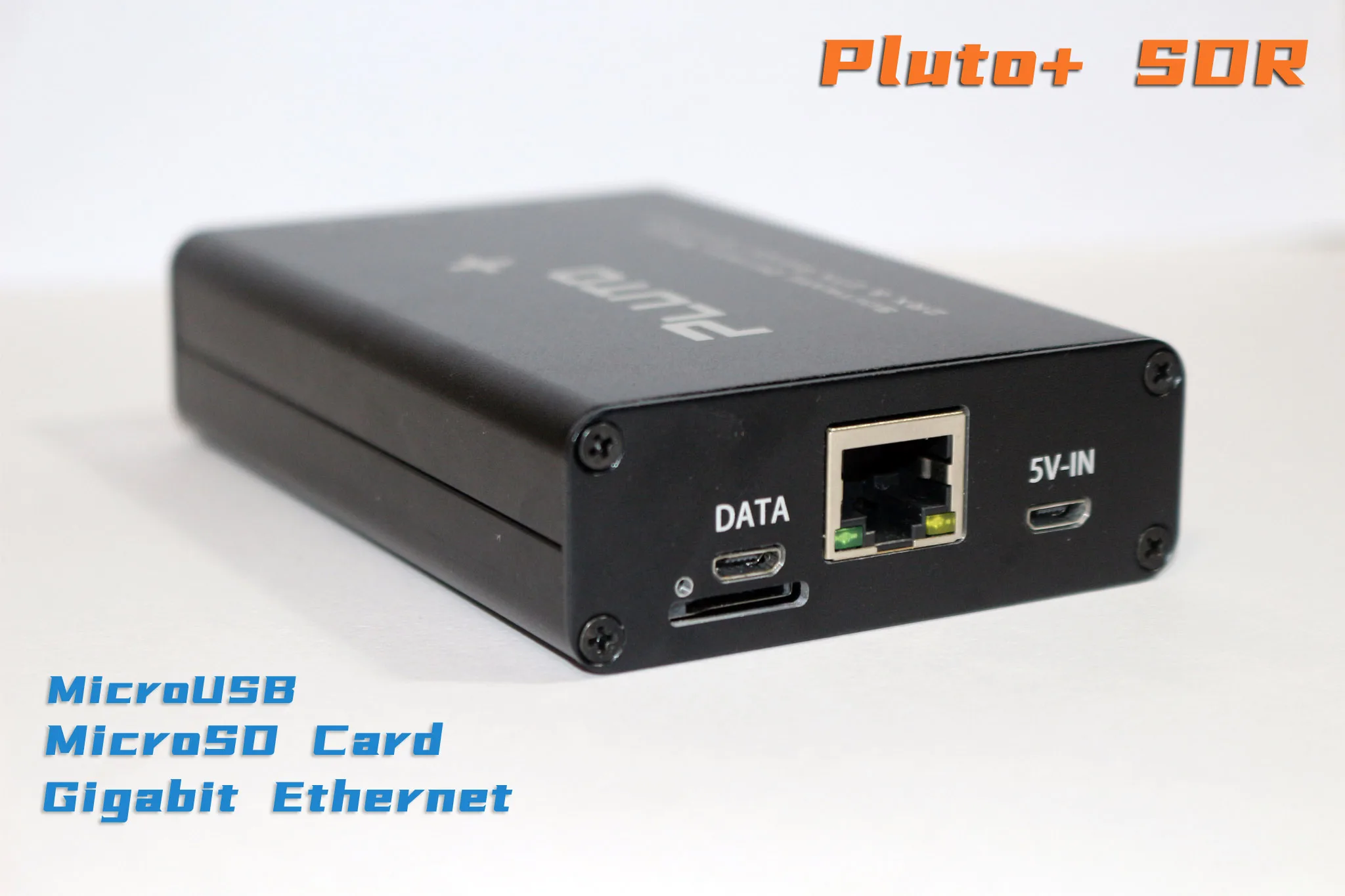

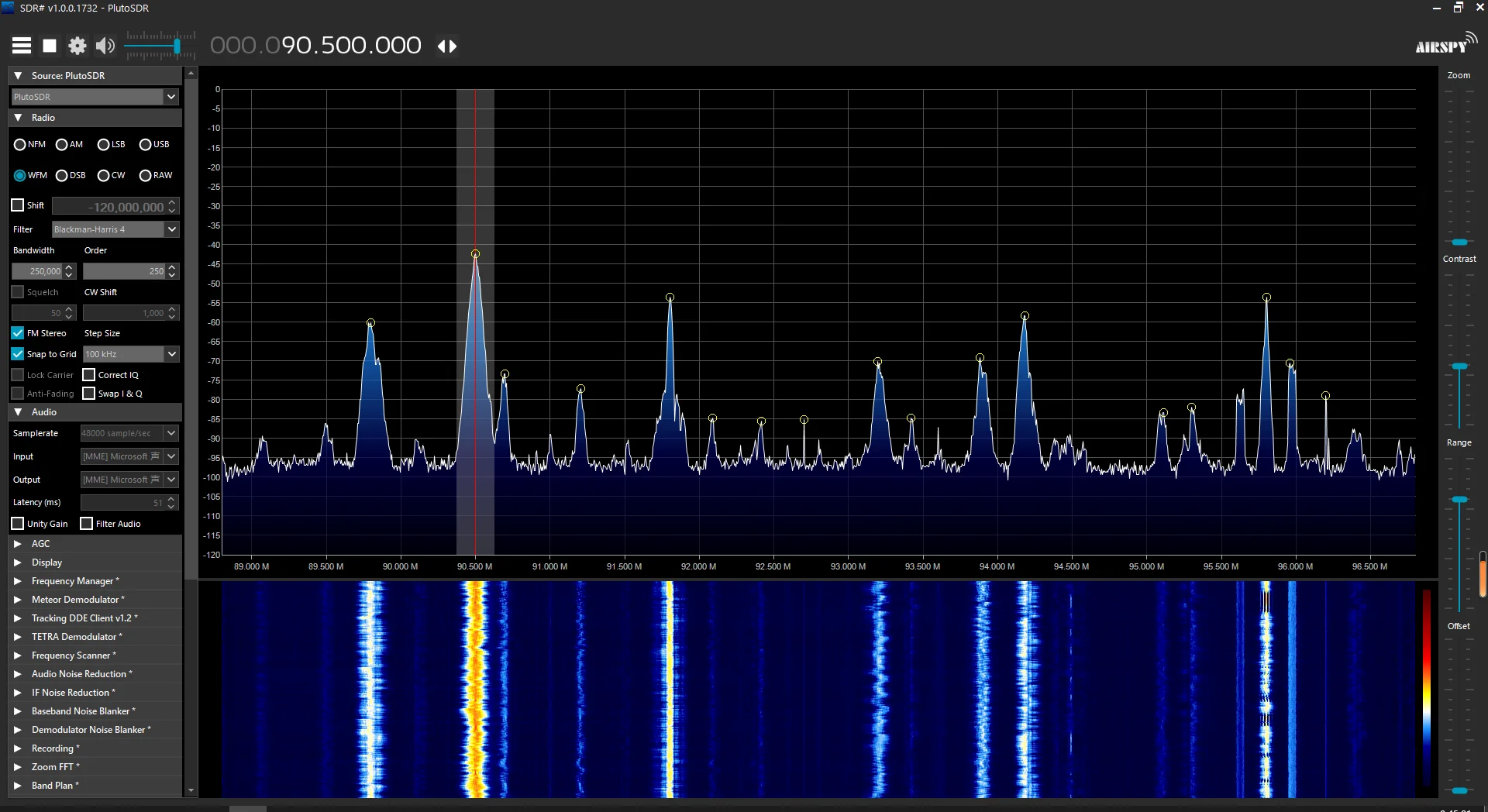

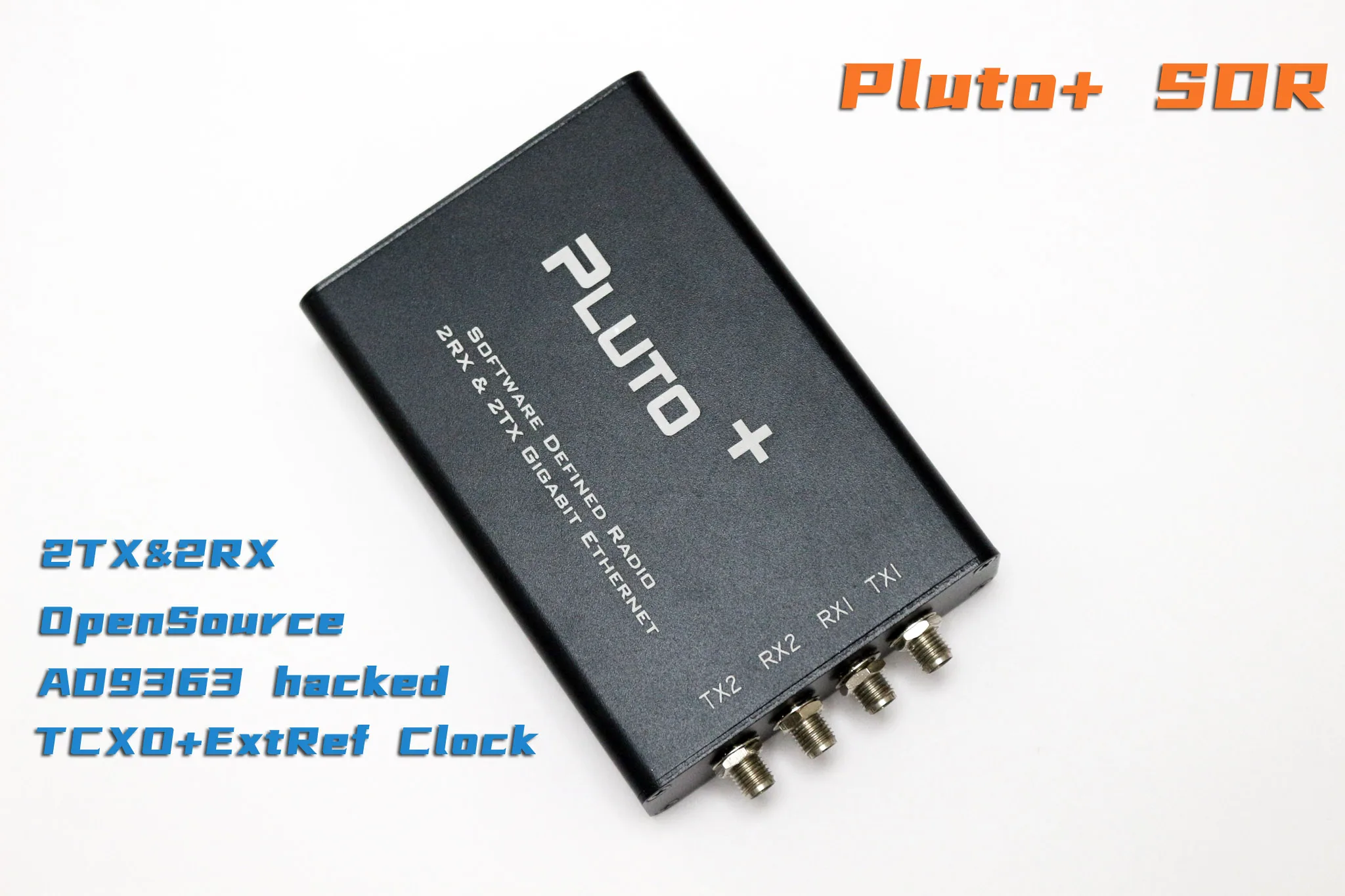

1.Обзор продукта:Pluto +-это программно-определяемая радиоплатформа, которая поддерживает 2TX 2RX, поддерживает Gigabit Ethernet и Micro SD-карту. Дизайн основан на известном ADALM-PLUTO ADI и улучшает его недостатки.

2. Особенности:

ADC/DAC:AD9363 (можно взломать AD9361 или AD9364)

2 передачи, 2 приема канала

Диапазон RF: 70 МГц ~ 6 ГГц

Часы Ref: VCTCXO 40MHZ0.5ppm

SOC:Zynq7010 FPGA:28k

RAM:512M

Вспышка: 32 м

USB: 2,0 Поддержка OTG

Ethernet:1000 Мб

Micro SD можно использовать для загрузки

DC IN:5V +-0,5 V-2AmicroUSB

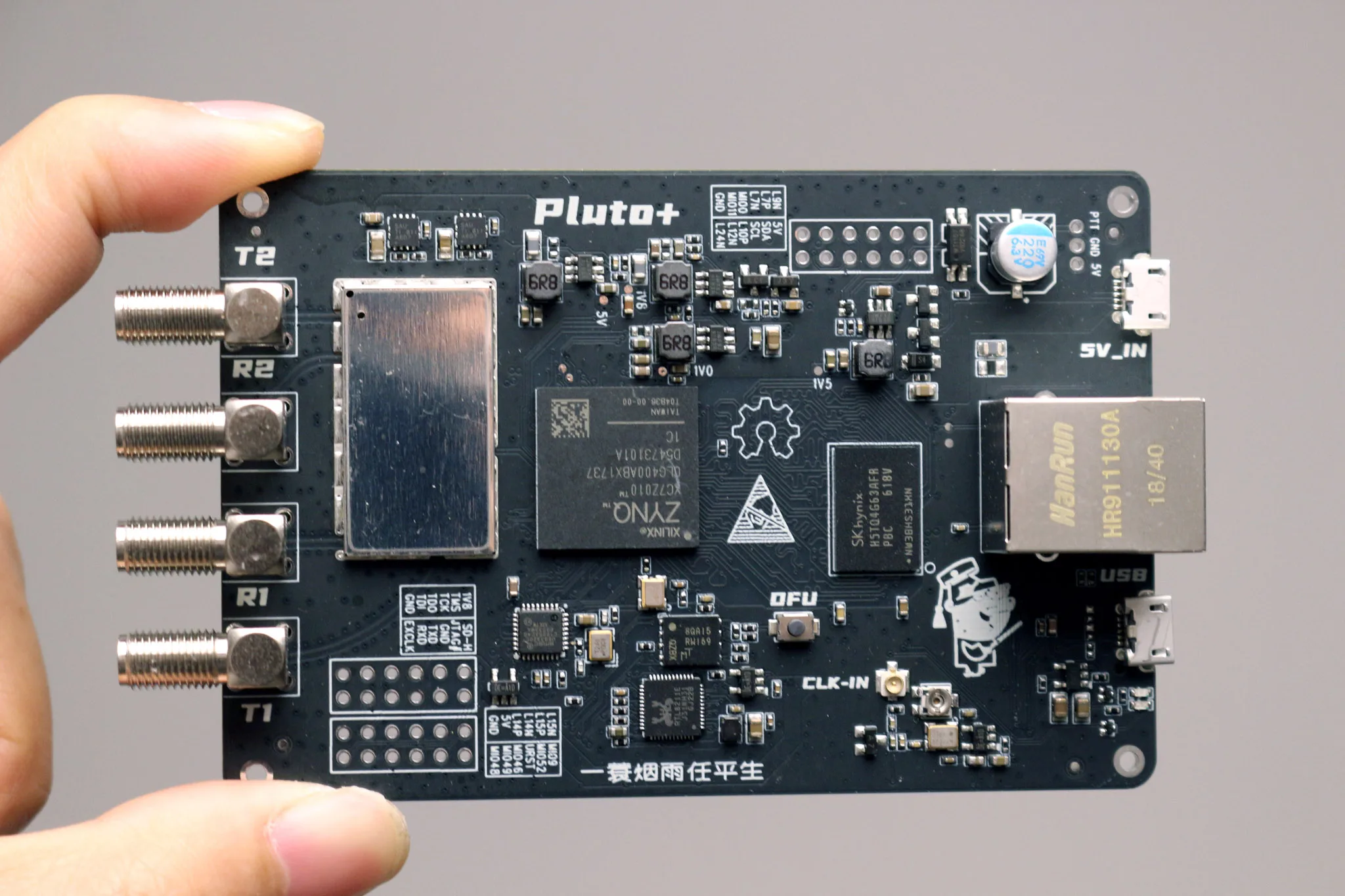

Пожалуйста, обратите внимание на то, что все ввода-вывода уровни 1,8 V.

3,1 при использовании официальной прошивки ADI-PlutoSDR Подключите к URST-MI052.

3,2 при использовании прошивки Pluto + и необходимости поддержки Ethernet, Пожалуйста, подключите URST-MIO46

3,3 при загрузке с помощью sd-карты Подключите SD-H к 1V8

3,4 при использовании JTAG для отладки подключите JTAG # к GND

3,5 Пожалуйста, подключите EXCLK к GND при использовании внешнего контрольного ввода часов

PTT диски оптомуфты через GPIO0 (MI00), который требует внешнего реле или цепи управления.

В любое время, вы можете нажать кнопку DFU и включить PLUTO + снова, чтобы войти в режим DFU, но вам нужно подключить URST jumper к MI052

Ref CLK вход IPEX

Вы можете подключить кабель для ввода внешних высокоточных справочных часов для AD9363 через интерфейс IPEX.

Основной уровень не должна превышать 3,3 V, и EXCLK джемпер должен быть подключен к GND, чтобы выключить встроенной веб-камеры-часы

Калибровки частоты встроенной веб-камеры-VCTCXO

Частота часов 40 м может быть точно настроена путем регулировки регулируемого резистора рядом с VCTCXO, при условии, что у вас есть справочный источник сигнала

Micro-SD

Поддержка загрузки через sd-карту, необходимо подключить SD-H джемпер к 1V8
