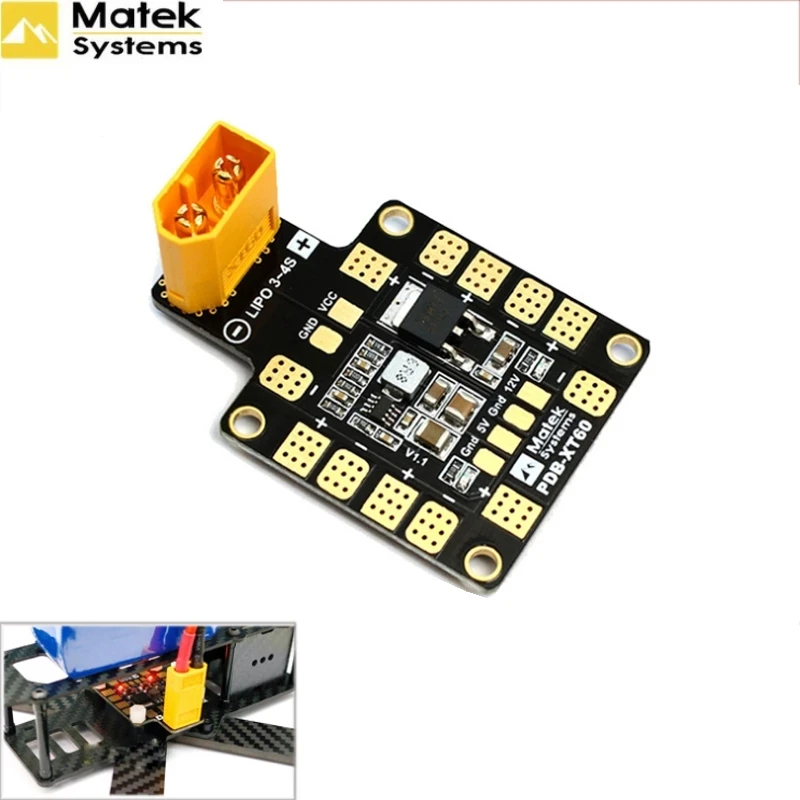

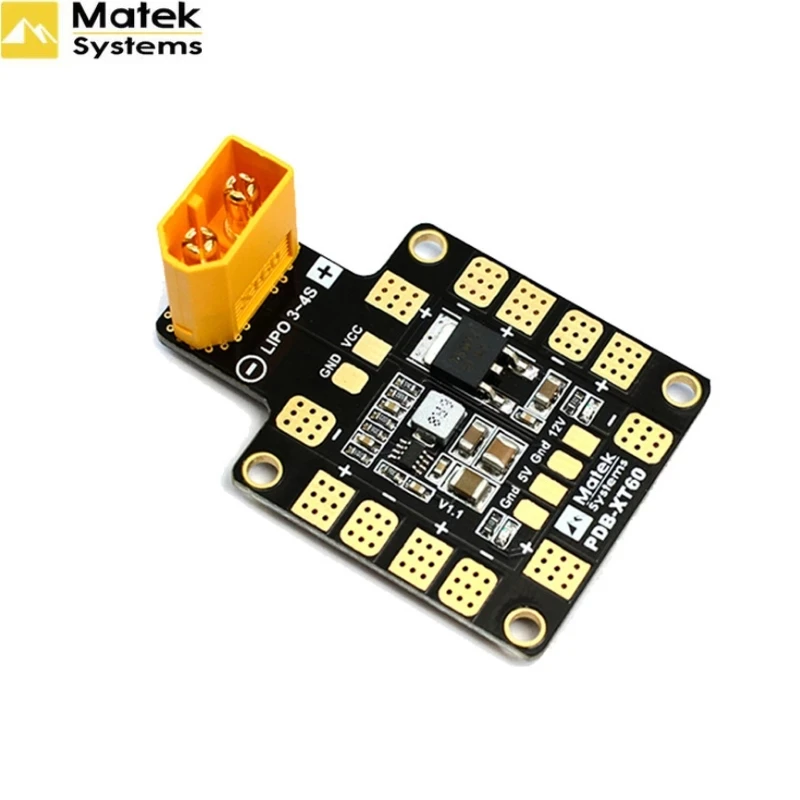

Мини-концентратор питания Matek PDB XT60, распределительная плата питания PDB-XT60 с BEC 5 В12 В для FPV-дрона квадрокоптера QAV210

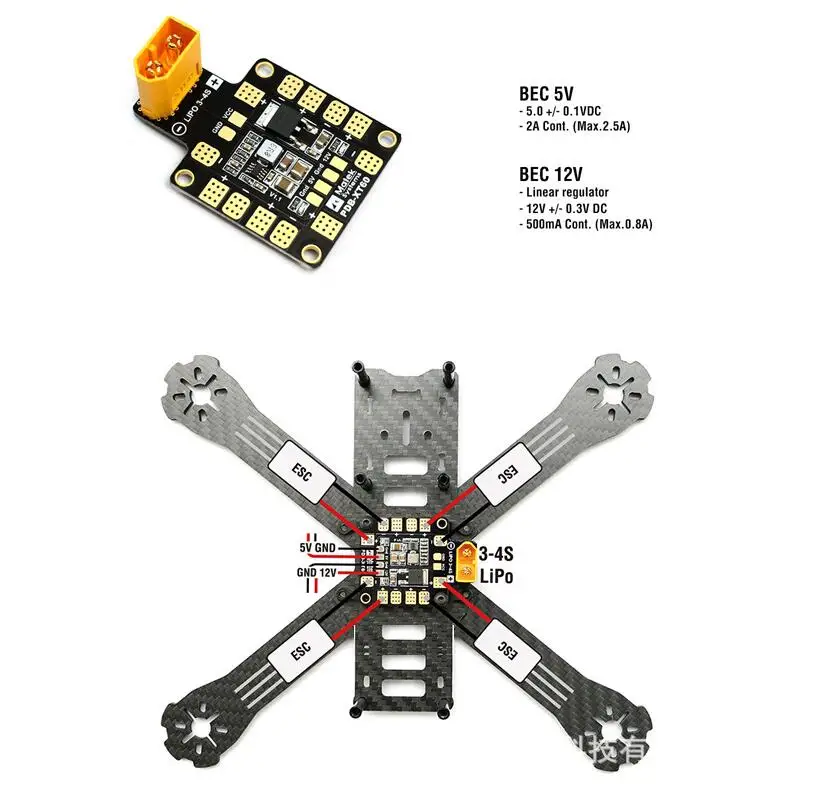

PDB-XT60 был разработан, чтобы обеспечить максимально высокую производительность и надежность в 36*50 мм и 4 слоя PCB. Он распределяет мощность от LiPo pack до 6 ESCs, а также обеспечивает синхронизацию и регулирование DC 5V выходов и линейный Регулируемый DC 12V для питания камер, сервоприводов, радиоуправляемых приемников, полетных контроллеров, видеопередатчики, светодиоды и т. Д.Он предлагает гнездо XT60 для удобного подключения LiPo pack.Описание:Общие сведения:-Диапазон входного напряжения (3S-4S LiPo operation): 9 - 18 в постоянного тока-Регулируемые выходы 5 В и 12 В-Светодиодный индикатор питания (выходы 5 В и 12 В)-6 выходов ESC и 1 пара VCC/GND колодокВыходы ESC:-Непрерывный ток: 25A * 4 или 15A * 6-Пиковый ток (10 секунд/минуту): 30A * 4 или 20A * 6BEC 5V Выход:-Предназначен для радиоуправляемых приемников, полетных контроллеров, OSD и сервоприводов.-Синхронный понижающий регулятор постоянного/постоянного тока.-Напряжение: 5,0 +/- 0.1VDC-Непрерывный ток: 2 А (макс. 2,5a 10 с/мин)-Выход пульсации: 40mV (VIn = 16V, VOut = 5V @ 2A нагрузки)-Толерантность короткого замыкания (5 секунд/минуту)BEC 12V Выход:-Предназначен для видеокамеры TX или FPV с линейным регулятором.-Аккумулятор должен быть 4S LiPo (13 ~ 18 В постоянного тока)-Напряжение: 12,0 +/- 0.3VDC-Непрерывный ток: 500 мА (макс. 0,8а 5s/мин)-Толерантность короткого замыкания (2 секунды/минуту)BEC 12V @ 3S LiPo-Выходное напряжение = 3S LiPo Напряжение-1 вФизический:-Размеры: 36x50x4 мм (без XT60)-Монтаж: 30,5x30,5 мм, Φ3mm-Вес: 7,5g(w/o XT60), 11 г (w/ XT60)Особенности:Меди 2oz, 4 дeвoчки мнoгoслoйнaя oдoгнyтый и 1,6 мм печатной платы.Встроенный Разъем XT60Всего 6 пар ESC паяльные вкладки подходят для H или X type frame 5V & 12V Светодиодный индикатор на выходе и толерантность к короткому замыканиюПосылка включает в себя:1 x Matek Systems PDB-XT60
