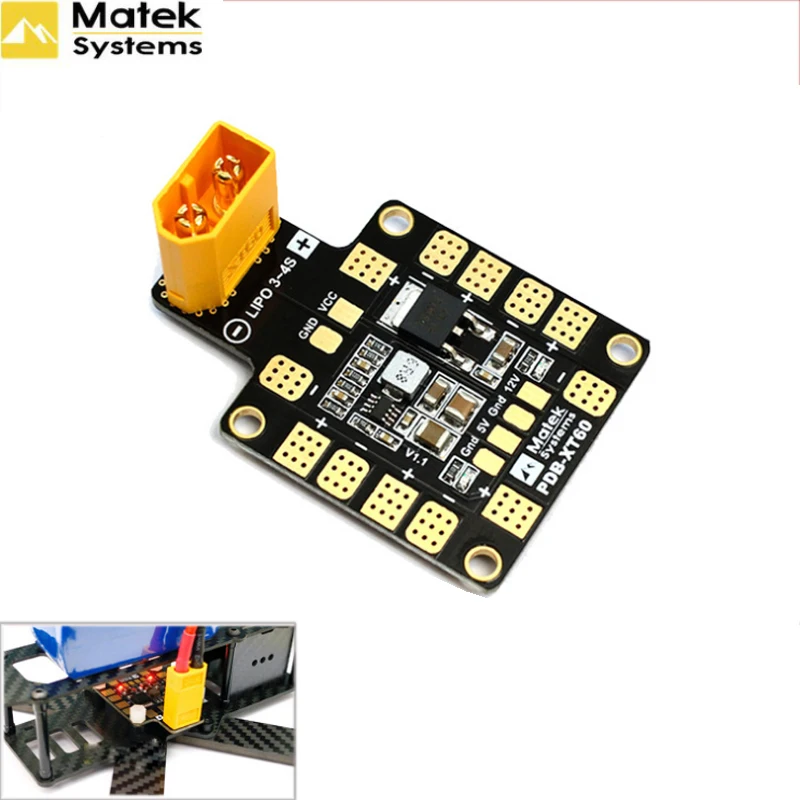

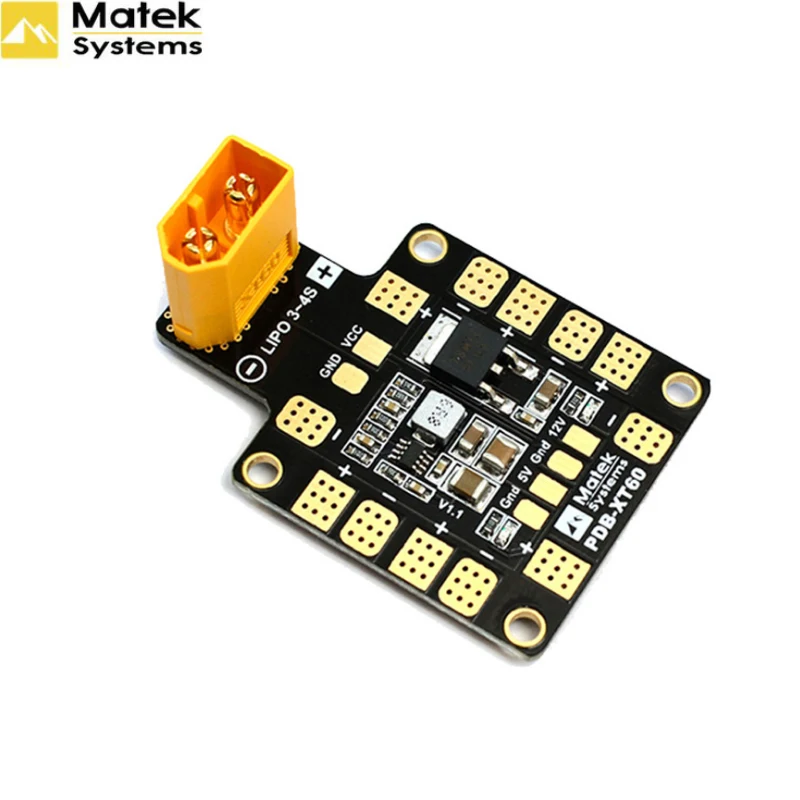

Система питания Matek PDB XT60 W BEC, 5 В и 12 В, 2 унции, медь для радиоуправляемого вертолета, FPV квадрокоптера, мультикоптера, распределительная плата для дрона

Модель PDB-XT60 разработана для обеспечения высочайшей производительности и надежности в печатной плате 36*50 мм и 4 слоя. Он распределяет питание от LiPo-пачки до 6 ESCs, а также обеспечивает синхронизированные и регулируемые выходы 5 в постоянного тока и линейные Регулируемые DC 12 В для питания камер, сервоприводов, радиоуправляемых приемников, контроллеров полета, видеопередатчики, светодиоды и т. Д. В комплект входит гнездо XT60 для удобного подключения LiPo pack. Описание: Общие сведения: -Диапазон входного напряжения (3S-4S режим работы LiPo): 9 - 18 в постоянного тока -Регулируемые выходы 5 В и 12 В Светодиодный индикаторы питания (выходы 5 В и 12 В) -6 выходов ESC и 1 пара накладок VCC/GND Выходы ESC: -Непрерывный ток: 25А * 4 или 15а * 6 -Пиковый ток (10 секунд/мин): 30А * 4 или 20А * 6 Выход BEC 5 в: -Предназначен для радиоуправляемых приемников, контроллеров полета, OSD и сервоприводов. -Синхронный понижающий регулятор постоянного/постоянного тока. -Напряжение: 5,0 +/- 0.1VDC -Непрерывный ток: 2 ампера (макс.2.5а 10 с/мин) -Пульсация на выходе: 40 мВ (VIn = 16 В, VOut = 5 в @ 2A нагрузка) -Толерантное короткое замыкание (5 секунд/минуту) Выход BEC 12 в: -Предназначен для видеокамеры TX или FPV с линейным регулятором. -Аккумулятор должен быть 4S LiPo (13 ~ 18 в пост. Тока) -Напряжение: 12,0 +/- 0.3VDC -Непрерывный ток: 500мА (макс.0.8a 5s/мин) -Толерантное короткое замыкание (2 секунды/минуту) BEC 12 В @ 3S LiPo -Выходное напряжение = 3S LiPo-1 в Физический: -Размеры: 36x50x4 мм (без XT60) -Крепление: 30,5x30,5 мм, Φ3мм -Вес: 7,5 г (w/o XT60), 11 г (w/ XT60) Особенности: Медь 2 унции, 4-слойная и печатная плата 1,6 мм. Встроенная розетка XT60 Всего 6 паяльных вкладок ESC подходят для рамы типа H или X, выходные светодиодные индикаторы 5 В и 12 В и устойчивость к короткому замыканию Посылка входит: Системы Matek PDB-XT60-1 шт.
