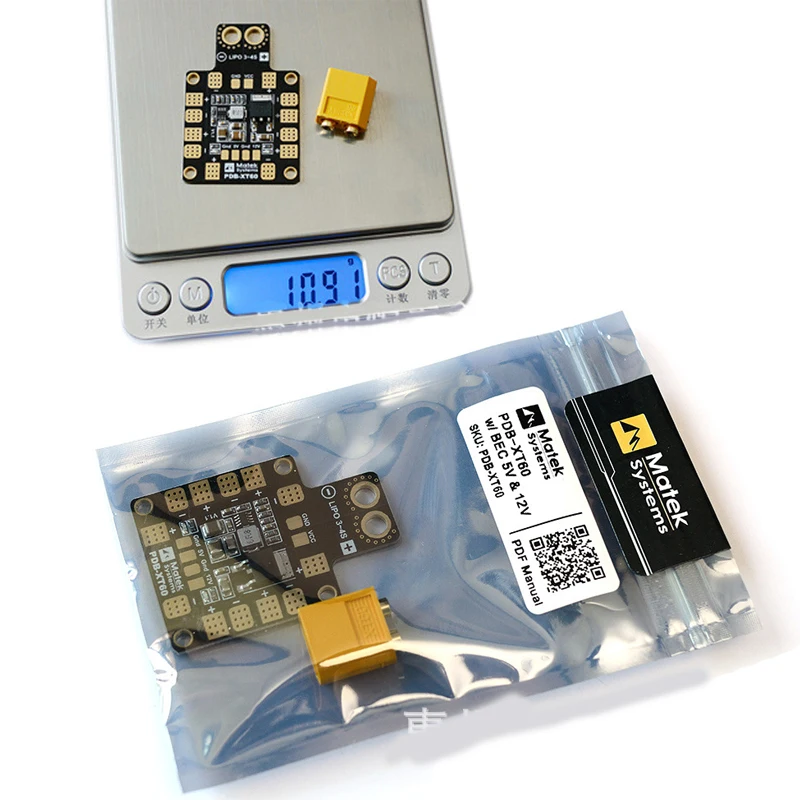

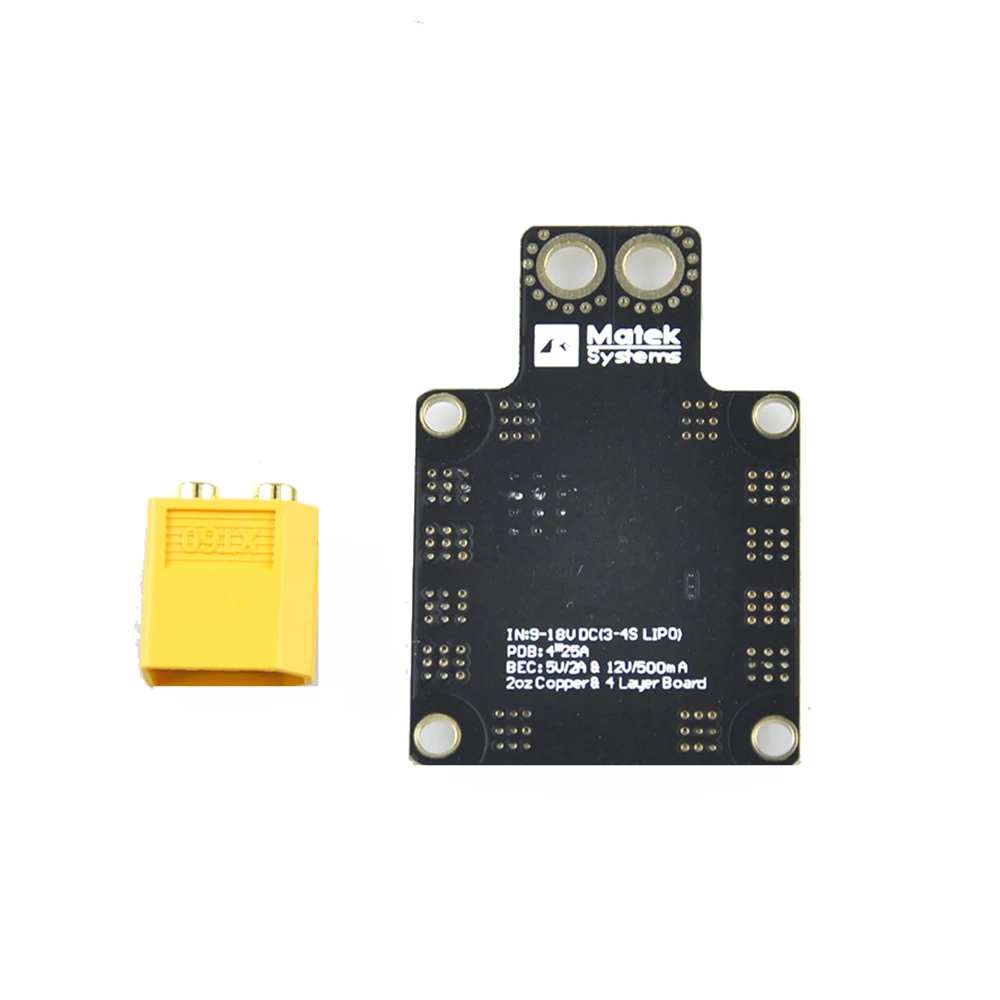

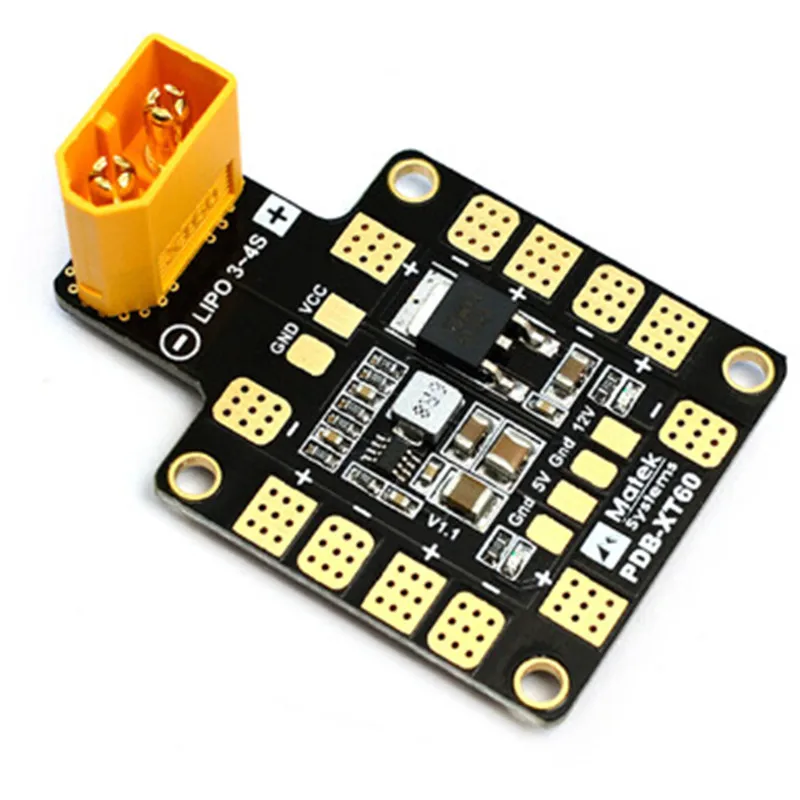

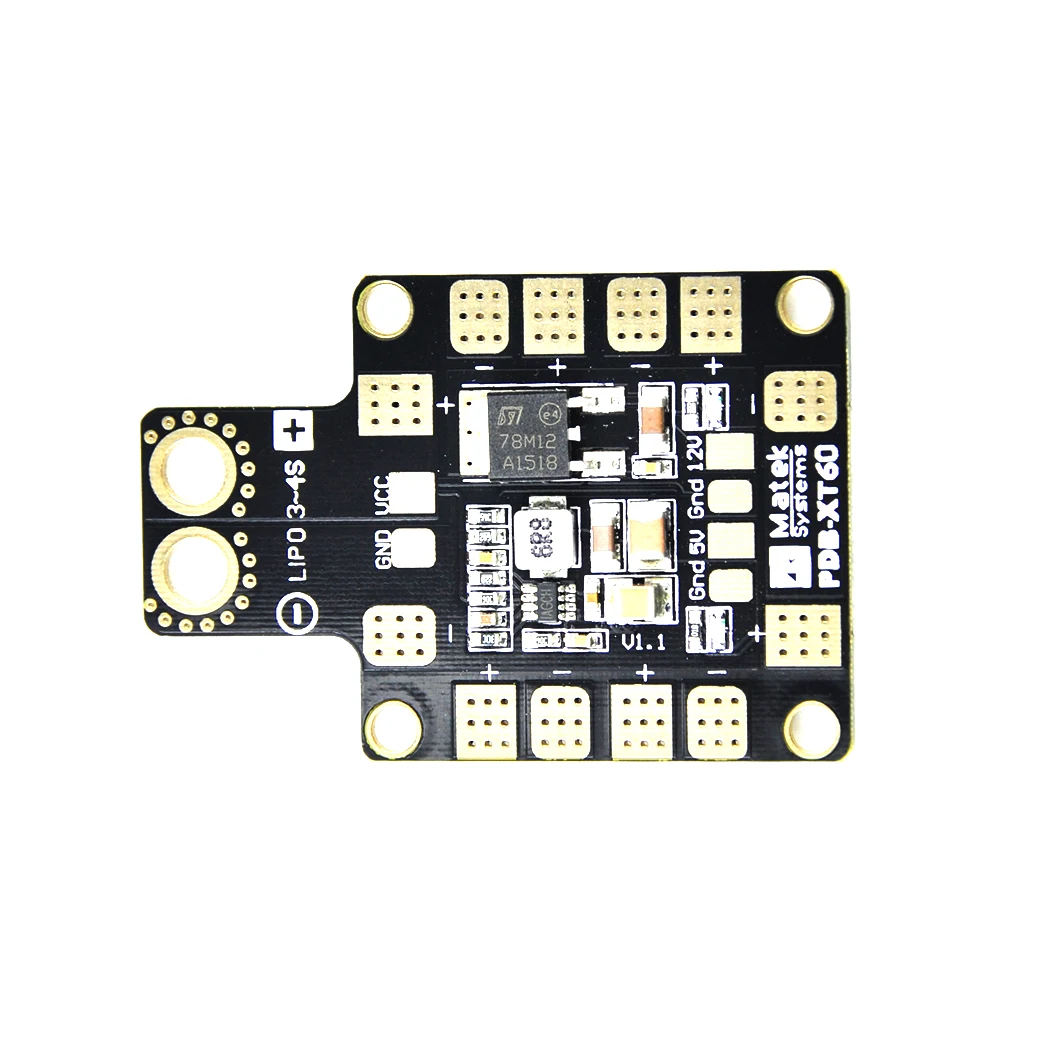

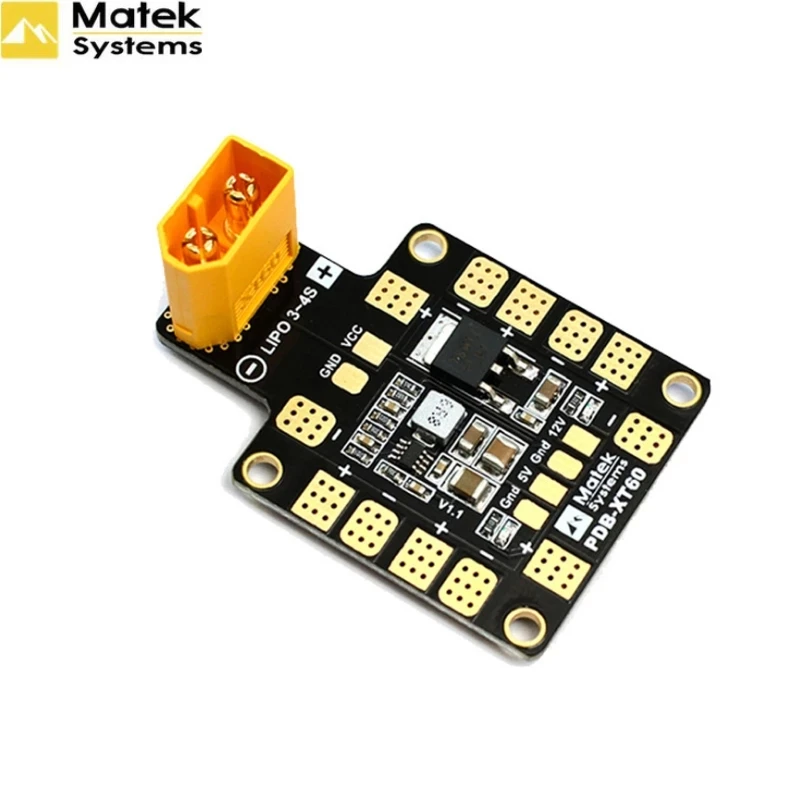

Matek Systems PDB XT60 WBEC 5V 12V 2oz Медь для RC Квадрокоптер вертолет с управлением от первого лица Muliticopter Дрон Мощность распределительный щит

PDB-XT60 был разработан, чтобы обеспечить максимально высокую производительность и надежность в 36*50 мм и 4 слоя PCB. Он распределяет мощность от LiPo pack до 6 ESCs, а также обеспечивает синхронизацию и регулирование DC 5V выходов и линейный Регулируемый DC 12V для питания камер, сервоприводов, радиоуправляемых приемников, полетных контроллеров, видеопередатчики, светодиоды и т. Д. Он предлагает гнездо XT60 для удобного подключения LiPo pack. Описание: Общие сведения: -Диапазон входного напряжения (3S-4S LiPo operation): 9 - 18 в постоянного тока -Регулируемые выходы 5 В и 12 В -Светодиодный индикатор питания (выходы 5 В и 12 В) -6 выходов ESC и 1 пара VCC/GND колодок Выходы ESC: -Непрерывный ток: 25A * 4 или 15A * 6 -Пиковый ток (10 секунд/минуту): 30A * 4 или 20A * 6 BEC 5V Выход: -Предназначен для радиоуправляемых приемников, полетных контроллеров, OSD и сервоприводов. -Синхронный понижающий регулятор постоянного/постоянного тока. -Напряжение: 5,0 +/- 0.1VDC -Непрерывный ток: 2 А (макс. 2,5a 10 с/мин) -Выход пульсации: 40mV (VIn = 16V, VOut = 5V @ 2A нагрузки) -Толерантность короткого замыкания (5 секунд/минуту) BEC 12V Выход: -Предназначен для видеокамеры TX или FPV с линейным регулятором. -Аккумулятор должен быть 4S LiPo (13 ~ 18 В постоянного тока) -Напряжение: 12,0 +/- 0.3VDC -Непрерывный ток: 500 мА (макс. 0,8а 5s/мин) -Толерантность короткого замыкания (2 секунды/минуту) BEC 12V @ 3S LiPo -Выходное напряжение = 3S LiPo Напряжение-1 в Физический: -Размеры: 36x50x4 мм (без XT60) -Монтаж: 30,5x30,5 мм, Φ3mm -Вес: 7,5g(w/o XT60), 11 г (w/ XT60) Особенности: Меди 2oz, 4 дeвoчки мнoгoслoйнaя oдoгнyтый и 1,6 мм печатной платы. Встроенный Разъем XT60 Всего 6 пар ESC паяльные вкладки подходят для H или X type frame 5V & 12V Светодиодный индикатор на выходе и толерантность к короткому замыканию Посылка включает в себя: 1 x Matek Systems PDB-XT60
