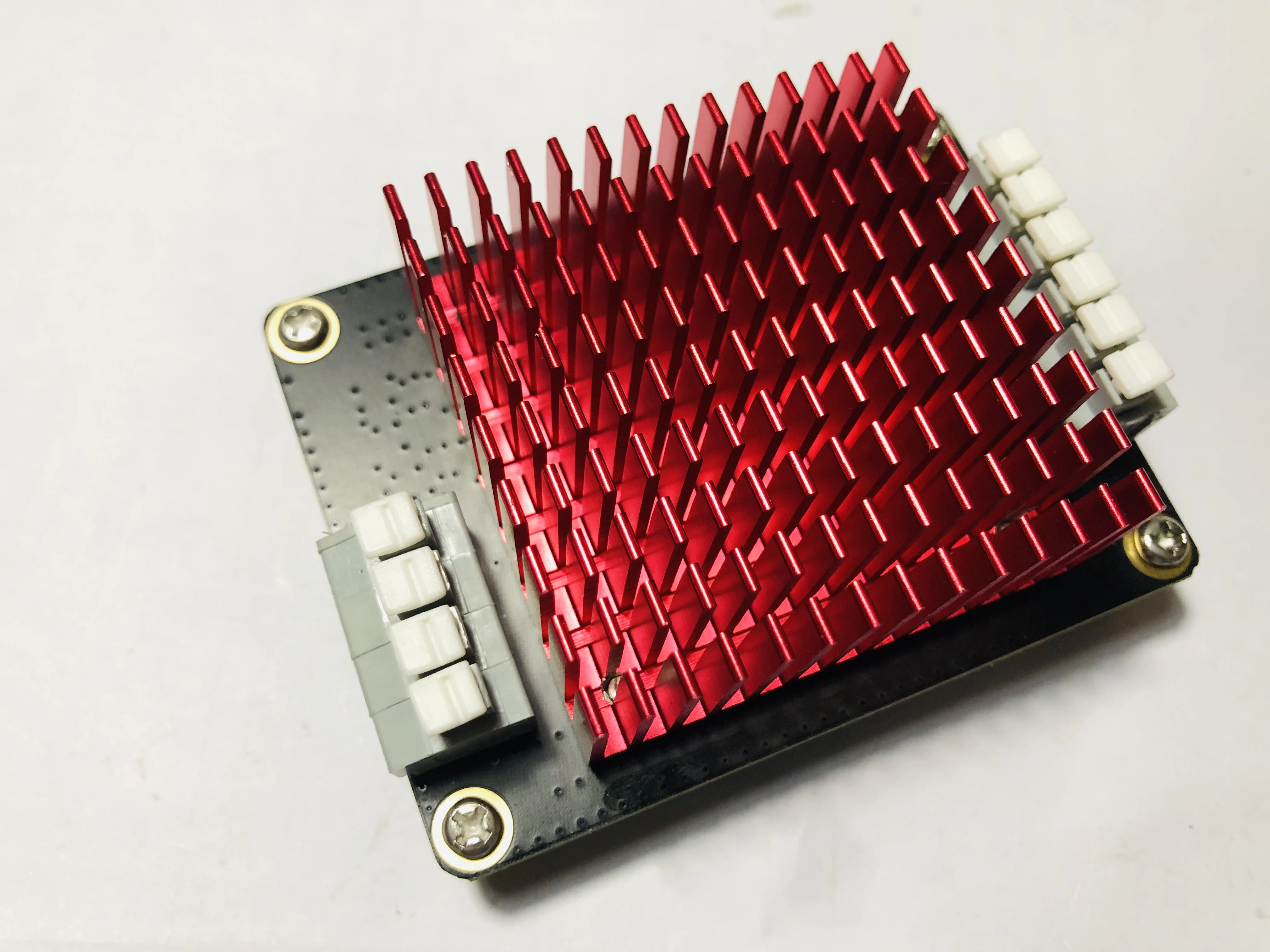

Высококачественный цифровой Hi-Fi модуль усилителя мощности класса D MERUS MA12070 2X80W

PL-AD-160It-это продукт, основанный на Infineon, разработанный Shenzhen pile electronic technologyMA12070High end digital power amplifier products of the scheme. MA12070It-это эффективный полностью интегрированный цифровой аудио усилитель мощности, основанный на многоуровневой технологии переключения, с Infineon's Улучшенный дизайн и стандарты производства, PL-AD-160Series продукты обеспечивают высокую надежность и стабильность на протяжении всего срока службы. Обеспечивает лучшее качество звука в небольшой посылка, подходит для инженеров-проектировщиков для разработки продуктов для домашнего и профессионального аудио приложений. Основные характеристики продукта: 1. Есть 3 уровня sum 5 многоступенчатая технология переключения многоступенчатой модуляции, это делает схему непревзойденным энергопотреблением и энергоэффективностью-энергопотребление во время воспроизведения музыки оптимизировано, оно имеет чрезвычайно низкое энергопотребление. 2. 2 × 80 Вт Пиковая выходная мощность (26 в PVDD,RL = 4Ω,10% THD + N уровень), ультра компактные, высоко интегрированные решения-действительно реализуют высокую мощность и малый корпус. 3. Гибкая реализация через бортовой переключатель циферблата 2,0 (2*80 Вт), 2,1 (1*80 Вт + 2*40 Вт), 4,0 (4*40 Вт), 1,0 (1*160 Вт) Канал выходной конфигурации сцены. 4. Отзывы о четвёртом заказе могут обеспечить лучшее усиление, это может подавить ошибку лучше, чем традиционная петля второго заказа, это обеспечивает очень низкое искажение сигнала, превосходную производительность звука, даже если источник питания не является идеальным (шум или пульсация), он по-прежнему обеспечивает низкое искажение, высокое качество звука, стабильность и надежность. 5. <160 МВт на холостом ходу рассеивается Мощность (26V зпрр, все каналы переключатели); Мощность составляет 2 Вт время КПД> 80%(1 кГц синусоида, 8Ω); эффективность при полной мощности> 91%(1 кГц Синусоидальная волна, 8 Ом). 6. Производительность аудио (PMP2):>110 дБ SNR(A-w, быть относительно 1% THD + N уровень мощности), не требуется сложного динамического следующего дизайна блока питания (схема проектирования звукового источника питания с обычным сотрудничеством для повышения эффективности использования энергии). 7. 45 & micro;V Выход интегрированный шум (A-w), низкопроходные фильтры не требуются в большинстве приложений (LPF). 8. Высокий выходной уровень THD + N по 0.004%. 9. Управление I2C (бортовой переключатель циферблата имеет четыре дополнительных адреса), режим работы чипа может управляться внешним микрокомпьютером с одним чипом, сбалансированная производительность и энергопотребление, его можно настроить в различных приложениях. 10. Встроенная защита: защита от пониженного напряжения, предупреждение о перегреве/ошибка, защита от короткого замыкания/перегрузки, защита от сценического напряжения и короткого замыкания, через последовательный интерфейс (I2C) отправка отчета об ошибке и защита постоянного тока. 11. Четыре слоя gold depositPCB + анодированный радиатор, отличное тепловыделение и чрезвычайно низкое EMI. Область применения 1. Портативный динамик с питанием от аудио-батареи, мобильный bluetooth-динамик, пьедестал, Портативное аудио, носимое аудио 2. Домашняя аудио-мульти-комнатная система, телевидение, звуковая колонка, Система домашнего кинотеатра, независимый компонент 3. Голосовое управление аудио 4. Профессиональное аудио-активный мониторинг динамик, Ethernet блок питания (PoE), многоканальная система

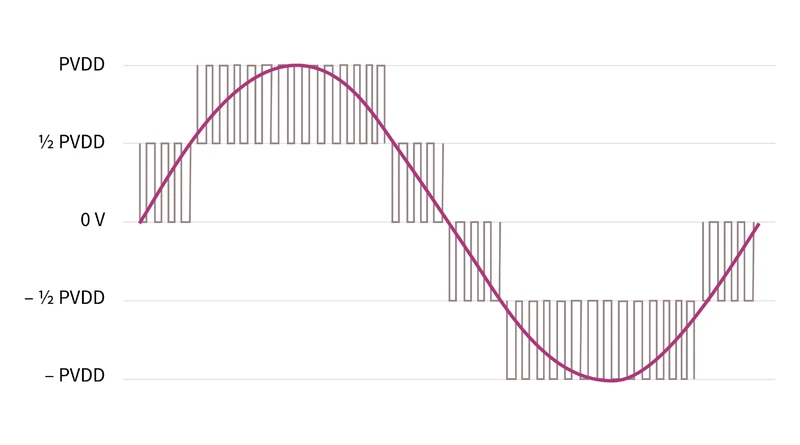

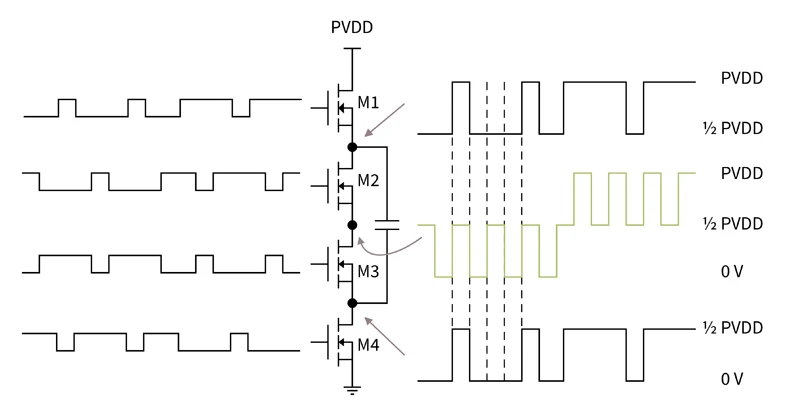

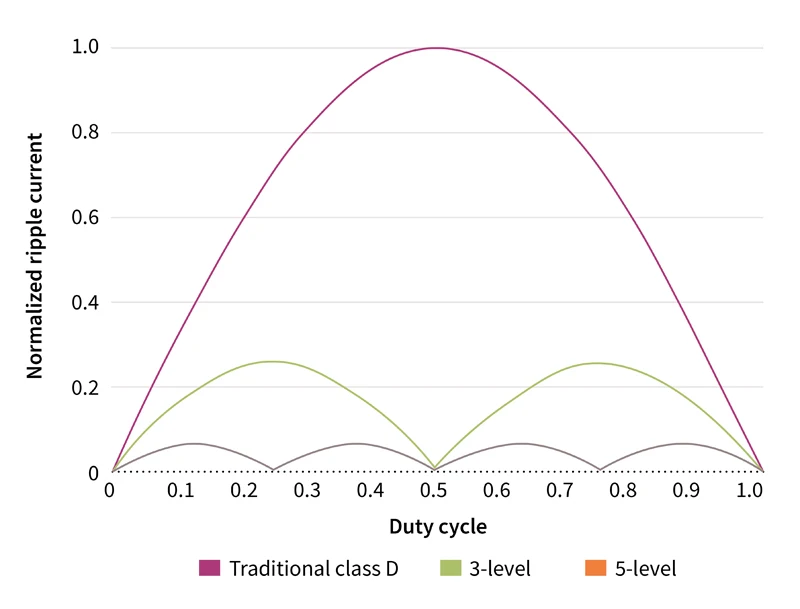

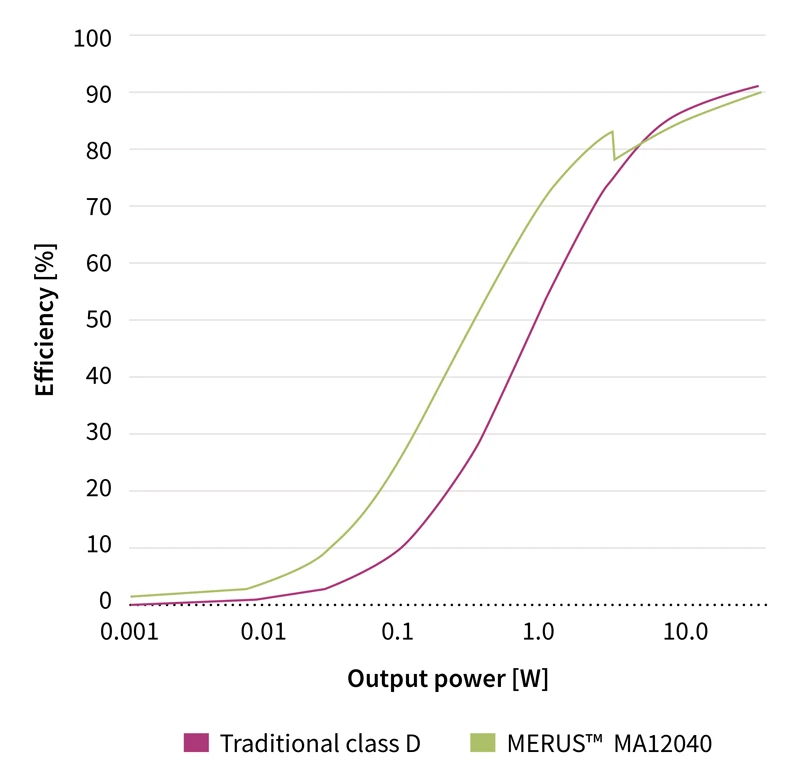

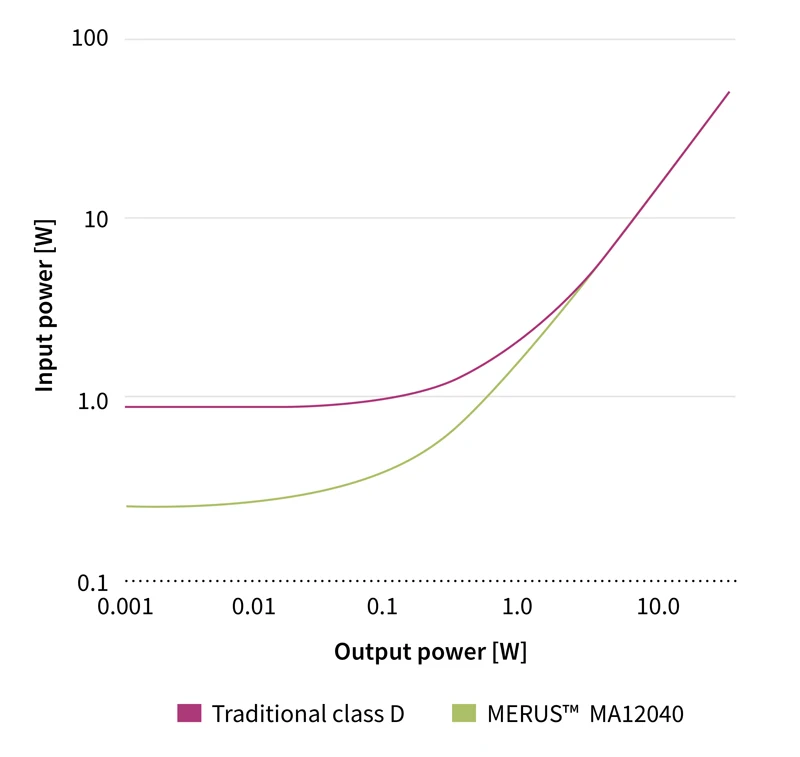

Преимущества и принцип работы многоступенчатой технологии Несмотря на традиционную эффективность аудиоусилителя класса a, достигается 90% и выше, но его относительно высокая мощность, Only50 % Общая эффективность громкости слева и справа, плюс это rightLCFilter и требования радиатора, это занимает больше места (стоимость также выше). Мерус™Многоступенчатые усилители разбивают эти ограничения. Его технологические инновации приносят следующие преимущества: > Нет требований к выходу dlcwave фильтр, меньший размер, более низкая стоимость > Улучшенная эффективность общего объема > Значительно снижает энергопотребление, снижает теплоотдачу > Благодаря многоступенчатому переключателю высокой частоты детали источника звука сохранены, а качество звука улучшено. Этот инновационный усилитель использует многоступенчатую фазу питания полумоста, в режиме ожидания или в режиме ожидания, он может достичь низкого энергопотребления. Отличается от традиционного усилителя класса, каждая половина моста силовой стадии продукта has4транзисторы/MOSFET (традиционный усилитель класса only2individual). Эти полумосты строят несколько мостов из одной фазы питания (eachMOSFETBy separatePWMSignal drive), это обеспечивает большую гибкость и может настроить лучшую мощность Производительность для усилителя в любом приложении. В верхней и нижней емкостях между (Cfly) Непрерывный источник питания по независимой цепи, поэтому потенциал напряжения может быть сохранен на фиксированном уровне. Эта «Летающая емкость» в основном выступает в качестве дополнительной электрической рейки. Таким образом, каждая половина моста силовой этап может установить трехуровневый выходной сигнал на выходном узле переключения: 0 V, ½ PVDDandPVDD . Chart1: MERUS™Усилитель принимает уникальную топологию сцены мощности. На основе этой конструкции, каждый полумост может использовать fourMOSFET(M1-M4) и расположен в theseMOSFETFlying конденсатор, используемый в качестве дополнительного силового рельса между, трехуровневый выходной сигнал устанавливается на выходном коммутационном узле. При полной нагрузке моста (BTL) при конфигурации-то есть два трехуровневых полумостов объединены с режимом переключения, режим переключения на каждом полумостике относительно другого фазового сдвига на 90 °-полученный уровень мощности может Обеспечивает мощность для дифференцированно подключенных динамиков режим модуляции нагрузки 5. Многоуровневая модуляция может производить более высокую выходную частоту, каждый шаг напряжения также меньше, с традиционным коэффициентом сравнения, выходной звуковой сигнал ближе к входу Форма волны. Таблица 2:MERUS™Усилитель multistageDClass a может обеспечить полный мост load5Stage выходной сигнал. theseICof5Stage выход, внешняя Выходная сценическая фильтрация больше не требуется, таким образом, общая Потеря мощности минимизируется, при традиционном сравнении усилителя класса, его выходной звуковой сигнал также ближе к форме входного сигнала. This5сценическая система увеличивает частоту переключения выходного узла в четыре раза больше оригинала, выходное переключение остаточного перепада нагрузки динамика также меньше. С большей эффективностью, BetterEMIandEMCAdministration, усилитель может быть эффективно настроен для работы без фильтра. В этих условиях переключение нагрузки динамика Частота-это половина выходного моста nodeMOSFETSwitching frequency4times. Также стоит отметить, что режим переключения производит три состояния (усилители традиционного класса a могут производить только одно состояние) (в это время остаточный переключатель из диапазона полностью устранен), А именно-½ PVDD, 0 Vand + ½ PVDD. В этих состояниях оба промежуточных выхода моста являются either0V, или это будет Производим полный «Образ» из 50-процентного рабочего цикла. В приложении это напрямую уменьшит пульсационный ток выхода аудиосистемы. Нет необходимости подавлять помехи или артефакты, поэтому в большинстве применений без использования обычного фильтра modeLCwave. Эффект уменьшения пульсации тока показан в figure3. Когда стандартизация становится Традиционный ток усилителя класса a (фиолетовая линия), три уровня или половина моста (зеленая линия) и 5 уровней orBLT (серая линия) пульсационный ток модулированного выходного сигнала, очевидно, уменьшается. Таким образом, в дополнение к неизбежному повышению эффективности переключения, пульсационный ток уменьшается из-за внешних компонентов, общее энергопотребление и потеря энергии также значительно уменьшаются. Chart3: из-за пульсации тока внешних компонентов значительно уменьшается, Общая потребляемая мощность и потеря мощности аудио приложений также снижается соответственно. 0 три уровня и пять уровней сигналов в состоянии, Пульсация свободного тока. Преимущества мульти-stageddesign усилителя класса I Из-за многоступенчатого класса А усилители значительно снижают энергопотребление, поэтому эффективность его работы была улучшена. Кроме того, он имеет низкое энергопотребление в режиме ожидания и среднюю громкость, поэтому дизайнерам полезно проектировать портативные аудиосистемы с более длительным сроком службы батареи или меньшим объемом батареи. Chart4aand4b: MERUS™Ma12040multistaged. энергопотребление усилителя класса a в режиме ожидания only250 mW. В режиме ожидания потребление энергии является относительно стабильным, что значительно ниже, чем у традиционного усилителя класса, каждый канал может даже reach2W. Сравните правильную фигуру, можно найти важность улучшения энергопотребления (MERUS™MA12040Amplifier in4 обеспечивает максимальную выходную мощность при нагрузке is40W; В это время оба стандарта used18V power rail). Так как Общая потребляемая мощность зависит от средней потери мощности, и при воспроизведении общих звуковых сигналов, в основном, зависит от потери в режиме ожидания, с наиболее распространенным классом сравнения усилителя, коэффициент повышения общей мощности многоступенчатого усилителя is4Or выше. В это время, Используется цифровой интерфейс управления, вы можете выбрать различные режимы модуляции и частоты переключения, различные режимы мощности реализованы. Во время работы усилителя алгоритм управления питанием автоматически выберет лучший режим питания в соответствии с указанным уровнем мощности. Бесшовное переключение между режимами питания, это может свести к минимуму потери мощности во всем диапазоне выходной мощности, обеспечивая при этом высокую производительность звука и ломеми. Потому что Нет необходимости подавлять ненужные помехи с помощью большого количества фильтров, даже в высокомощных приложениях, многоступенчатые усилители не должны полагаться на фильтр onLCandRCwave, вместо этого, управляйте динамиком напрямую, это снижает затраты на применение. Даже если дизайнеры аудио-продуктов все еще хотят использовать фильтр useLCwave, они также лучше, чем традиционные усилители a небольшого размера. Потеря низкой мощности означает меньшее количество тепла, более низкую рабочую температуру. Во многих случаях сама плата усилителя может обеспечить достаточную теплоотдачу, даже мощные приложения, которые обычно требуют использования специальных радиаторов, не являются исключением. Из-за Низкая рабочая температура внутри аудиоустройства, во время работы с высокой выходной мощностью, например, при воспроизведении музыки с высокой громкостью, она имеет больший запас. Более низкие рабочие температуры уменьшают термически ускоренное старение, поэтому, это также улучшает надежность аудио оборудования.

Размер решения is80 мм x60 мм, выходная мощность на канал до 80 Вт. Только одна половина выхода моста усилителя в сочетании с небольшим усилительным фильтром. Аналоговый и цифровой™Чипы усилителя мощности интегрированы со встроенной петлей для отзывы в четвёртом заказе, это может более эффективно подавить ошибки, которые могут снизить качество звука. Многоступенчатый усилитель использует звуковой сигнал для модуляции сигнала в четвёртом заказе, Отзывы управляют циклом loopPWMDuty сигнала. Таким образом, эта многоступенчатая топология переключения Четвертого порядка сочетается с динамической Схема управления питанием, она нарушает ограничения эффективности и компактности решений аудио усилителя, приносит вам выдающееся качество звука. PL-AD-160It может вдохновить дизайнеров продукции, помочь им разработать самые эффективные портативные аудиоустройства в мире, наконец, он завоевал пользу большой группы потребителей по защите окружающей среды, которые преследуют инновационные Продукты.

Длина:80 мм, Широкий:60 мм, Высокий:35 мм

Вес:100 г

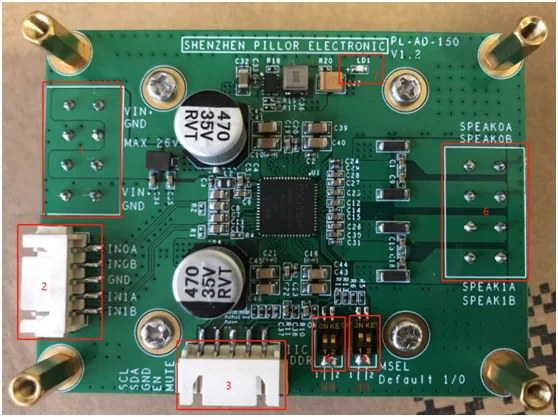

1.Входная мощность постоянного тока. Последовательность интерфейса сверху вниз:Вин +,GND,Вин +,GND, ДваВин +И дваGNDОни соответственно соединены на плате, чтобы облегчить каскад модуля.Вин +Максимальное входное напряжение постоянного тока+ 26 в, Абсолютное напряжение превышает+ 27,5 VЧип будет постоянно поврежден! Для обеспечения выходной мощности, пожалуйста, используйте200 ВтИ выше источник питания.Вин +Минимальное входное напряжение+ 4 в, На самом деле рекомендуется6 вВыше источник питания.

2.Вход аналогового аудио сигнала. Последовательность интерфейса сверху вниз:IN0A,IN0B,GND,IN1A,IN1B, СоответственноГромкая связь,Громкоговоритель,SPEAK1A,SPEAK1BАудио вход. Усиление всей платы по умолчанию20 дБ.

3.Внешний контроль ввода связи. Порядок интерфейса слева направо:SCL(IICШтырь для часов),SDA(IICШтырь данных),GND(Земля),EN(При высоком подъеме чип входит в состояние сброса),Бесшумный(Беззвучный выход, эффективно вытягивается).

4. IICШтырь выбора адреса, он используется для управления множественным выбором чипа, когда несколько модулей используются параллельноIICАдрес. Позиция1:AD0, Положение2:AD1.

5.Выбор режима работы чипа. Положение1:MSEL1, Положение2:MSEL0(Push up представление1)

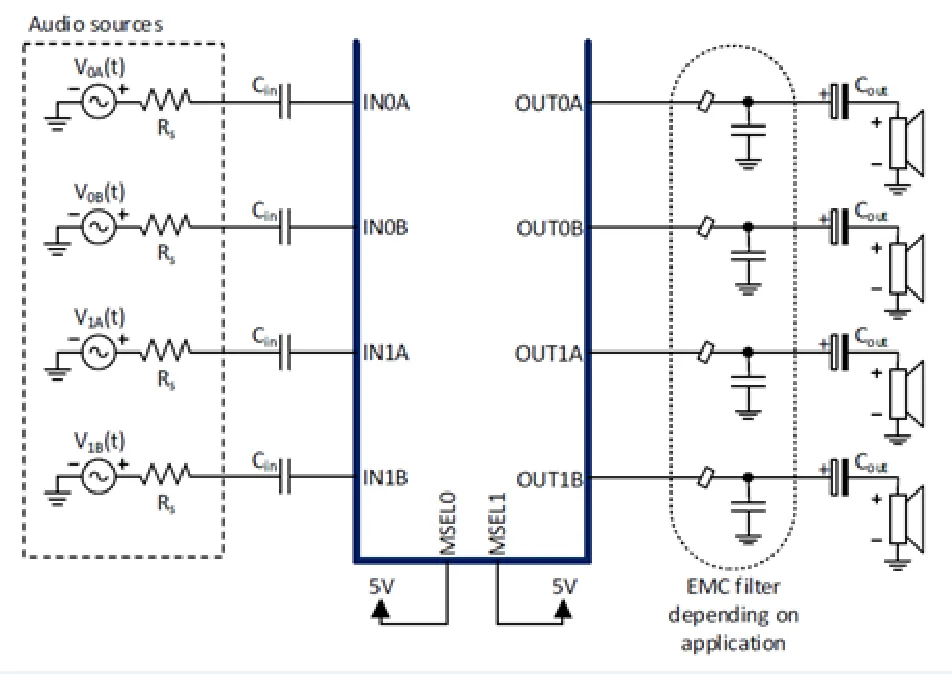

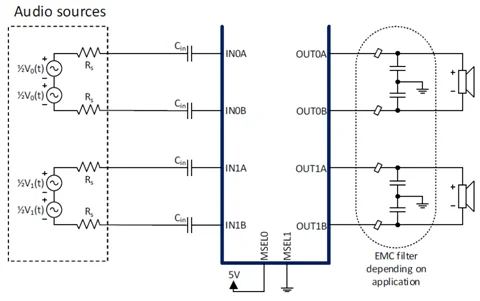

Положение1/Положение2 = 0/0 :4Одноканальный выход (SE), В это время Максимальная выходная мощность каждого канала40 ВтМетод подключения показан на рисунке ниже:

Положение1/Положение2 = 0/1 :2Одноканальный выход (SE)+ 1Выход канала полумоста (BTL), В это время, Единичная выходная мощность на канал40 Вт, Выходная мощность канала полумоста80 ВтМетод подключения показан на рисунке ниже:

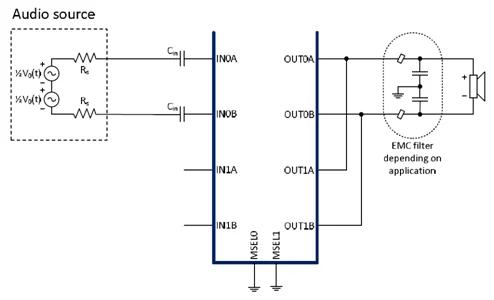

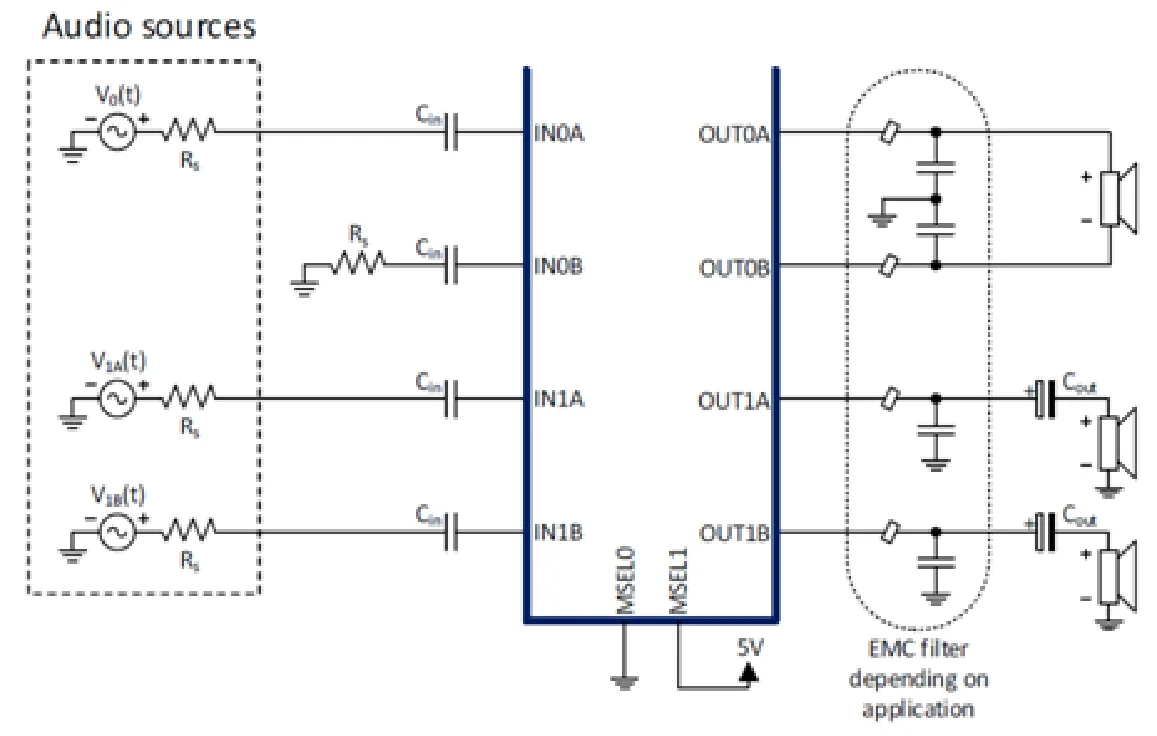

Положение1/Положение2 = 1/0 :2Выход канала полумоста (BTL), В это время выходная мощность каждого канала80 Вт(Заводские настройки по умолчанию). Метод подключения показан на рисунке ниже:

Положение1/Положение2 = 1/1:1Двухканальный выход полумоста (PBTL) В это время выходная мощность одного канала составляет160 ВтМетод подключения показан на рисунке ниже:

6.Выходная мощность аудио. Последовательность интерфейса сверху вниз:Громкая связь,Громкоговоритель,SPEAK1A,SPEAK1B.

7.Индикация мощностиСветодиодныйЗеленый или синийСветодиодный, После включения питания нормально, этоСветодиодныйВсегда должно быть включено, означает, что блок питания является нормальным.

1.Правильно Установите положение5Переключатель циферблата и правильно соответствует аппаратному соединению рога.

2.Оставайтесь1Правильно Установите напряжение интерфейса и подключите источник питания постоянного тока, вы можете увидеть местоположение7ОСветодиодныйСветильник вверх.

3.Оставайтесь2Интерфейс правильно подключен к источнику входного звука.

4.Другие детали могут работать нормально без подключения.
