Высококачественный цифровой усилитель мощности класса hifi merus ma12070 2x80w

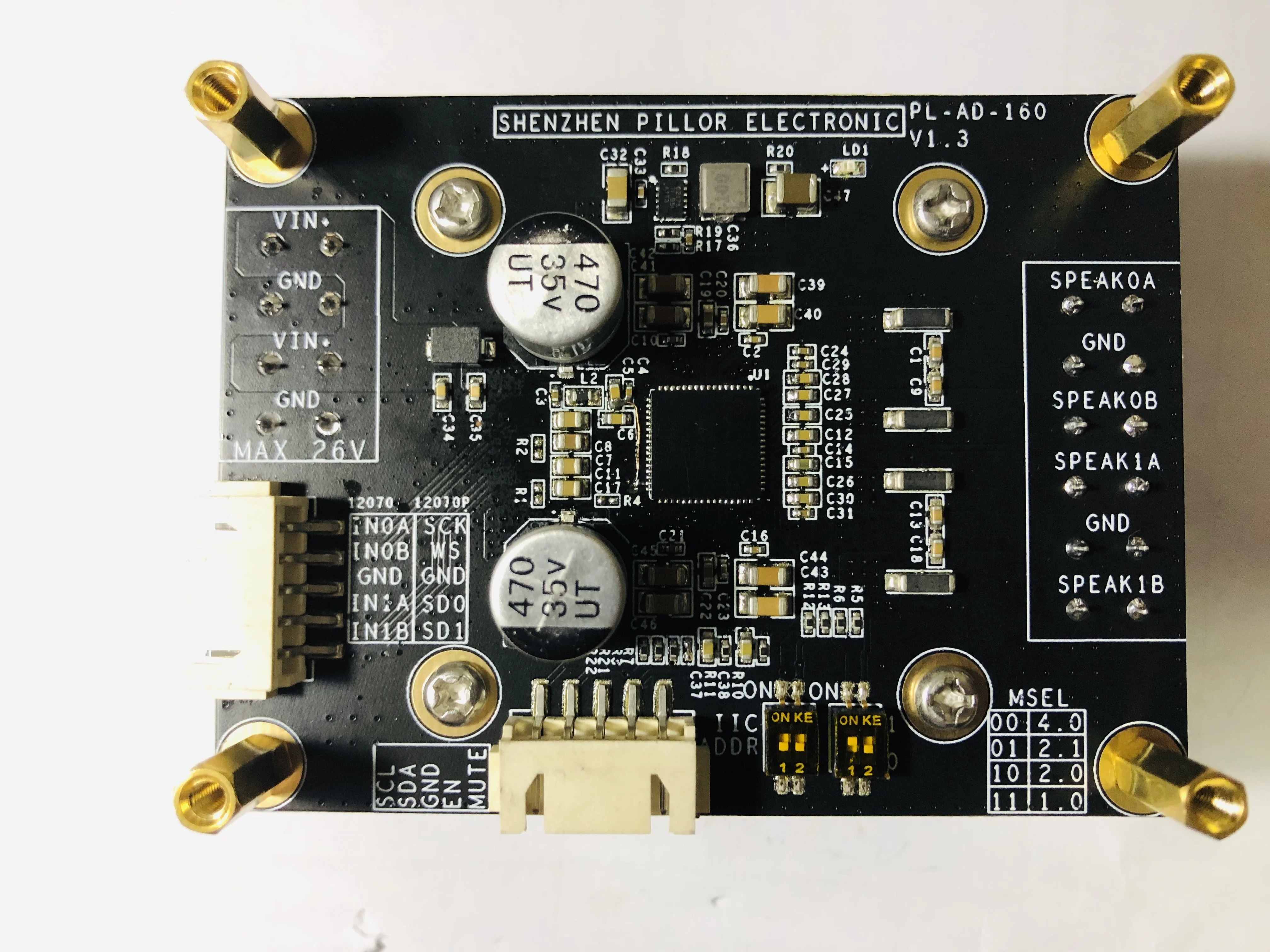

PL-AD-160Shenzhen разработка электронных технологий на основе InfineonMA12070High end цифровых усилителей мощности на основе DSP. MA12070It-это эффективный полностью интегрированный цифровой аудио усилитель мощности, основанный на многоступенчатом технологическом переключении, с усовершенствованным дизайном Infineon и Стандарты производства, PL-AD-160Series продукты могут обеспечить высокую надежность и стабильность на протяжении всего срока службы. Лучшая в классе аудиопроизводительность в небольшой посылка, подходит для инженеров-проектировщиков для разработки продуктов для домашнего и профессионального аудио приложений. Основные особенности Продукция: 1. Имеет 3 класса и 5 многоуровневые технологии переключения на основе многоуровневой модуляции, эта схема имеет непревзойденную Энергоэффективность-энергопотребление музыки оптимизировано, она имеет очень низкое энергопотребление. 2. 2 × 80 Вт Пиковая выходная мощность (26 в PVDD,RL = 4Ω,10% THD + N уровень), ультра компактное, высоко интегрированное решение-реализовать высокую мощность и небольшой рисунок. 3. Он может быть гибко реализован через переключатель циферблата на плате 2,0 (2*80 Вт), 2,1 (1*80 Вт + 2*40 Вт), 4,0 (4*40 Вт), 1,0 (1*160 Вт) Канал выходной конфигурации сцены. 4. Отзывы о четвёртом заказе могут обеспечить лучшее усиление, это лучше, чем традиционная петля второго порядка в подавлении ошибок, чтобы обеспечить очень низкое искажение сигнала, отличное звучание, даже если источник питания не является идеальным (есть шум или пульсация), он по-прежнему гарантирует низкое искажение, высокое качество звука и стабильность. 5. <160 МВт на холостом ходу рассеиваемая мощность (26V зпрр, все каналы переключатели); Вес переносится на 2 Вт почасовой КПД> 80%(1 кГц синусоида, 8Ω); эффективность при полной мощности> 91%(1 кГц Синусоидальная волна, 8 Ом). 6. Производительность аудио (PMP2):>110 дБ SNR(A-w, быть относительно 1% THD + N уровень мощности), нет сложного дизайна динамического следующего источника питания (схема проектирования звукового источника питания с обычной координацией для повышения эффективности использования энергии). 7. 45 & micro;V Выход интегрированный шум (A-w), в большинстве применений, низкочастотный фильтр не требуется (LPF). 8. Высокий выходной уровень THD + N на 0.004%. 9. Управление I2C (четыре дополнительных адреса переключателя циферблата на плате), его можно подключить к MCU для управления рабочим режимом чипа, балансовой производительностью и энергопотреблением, его можно настроить в различных приложениях. 10. Встроенная защита: защита от пониженного напряжения, предупреждение о перегреве/ошибка, защита от короткого замыкания/перегрузки, штифт питания для подключения короткого замыкания, через последовательный интерфейс (I2C) отправка отчета об ошибке и защита постоянного тока. 11. Четыре слоя goldPCB + анодированный радиатор, он имеет отличную теплоотдачу и низкий costEMI. Область применения 1. Портативные аудио-колонки с питанием от аккумулятора, мобильный bluetooth-динамик, пьедестал аудио, Портативное аудио, носимая аудиосвязь 2. Домашние аудио-мульти-комнатные системы, телевидение, фонетическая колонка, Система домашнего кинотеатра, независимые компоненты 3. Голосовое управление audio4. Профессиональный аудио-активный динамик монитора, питание через Ethernet(PoE), многоканальная система

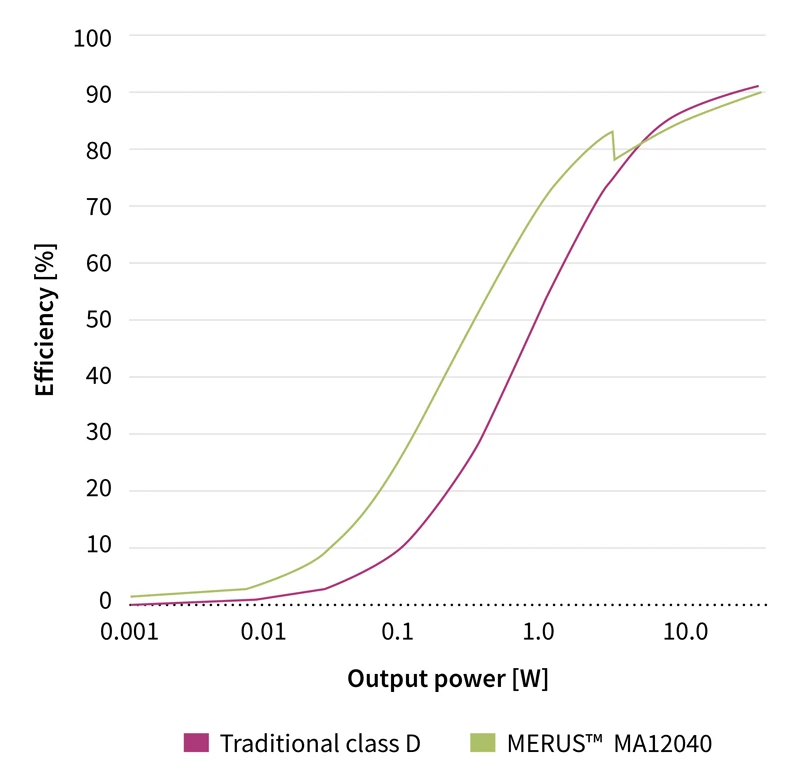

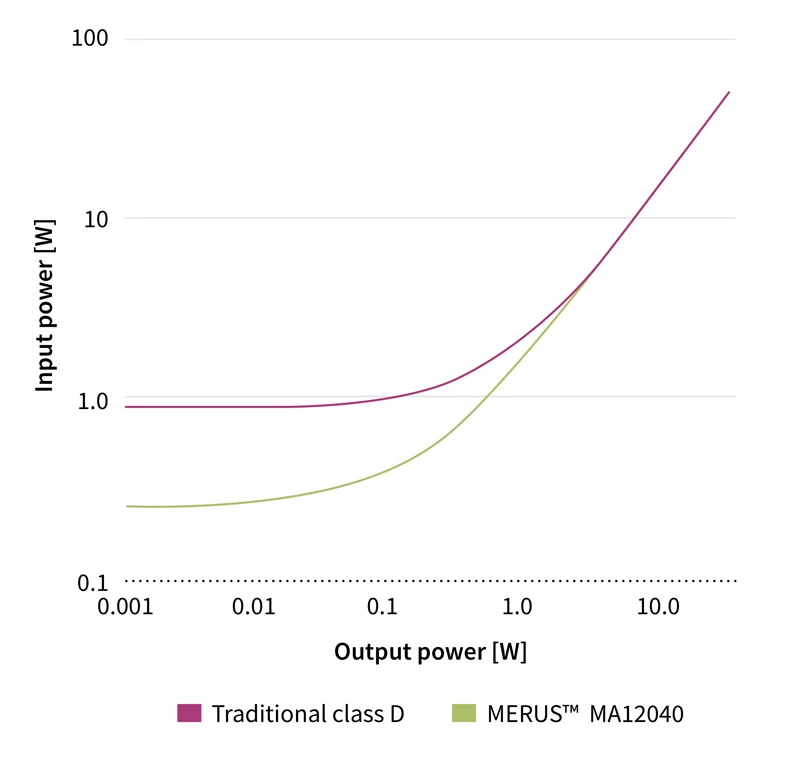

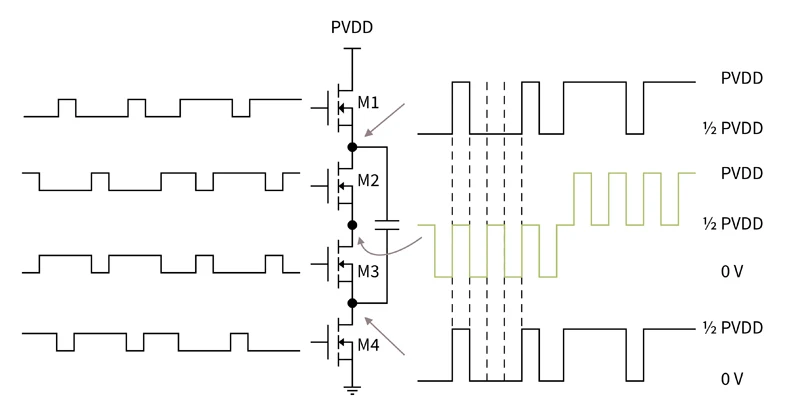

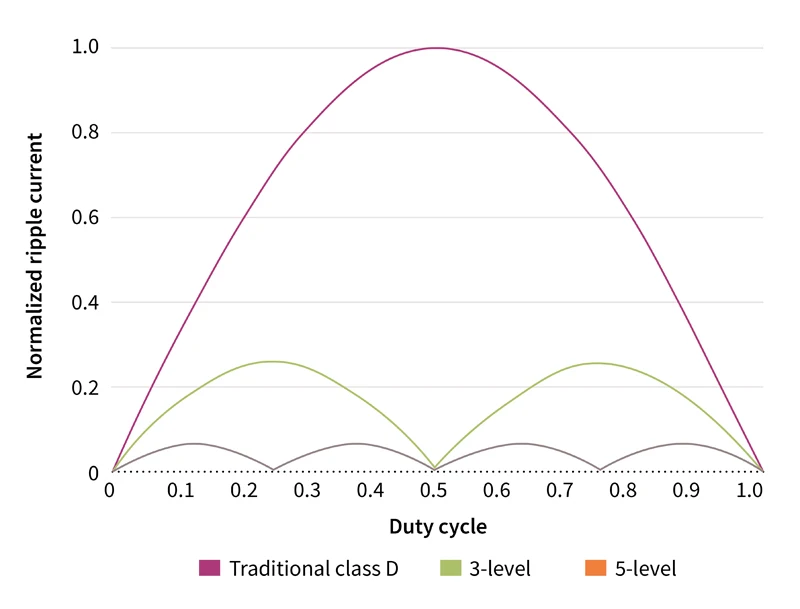

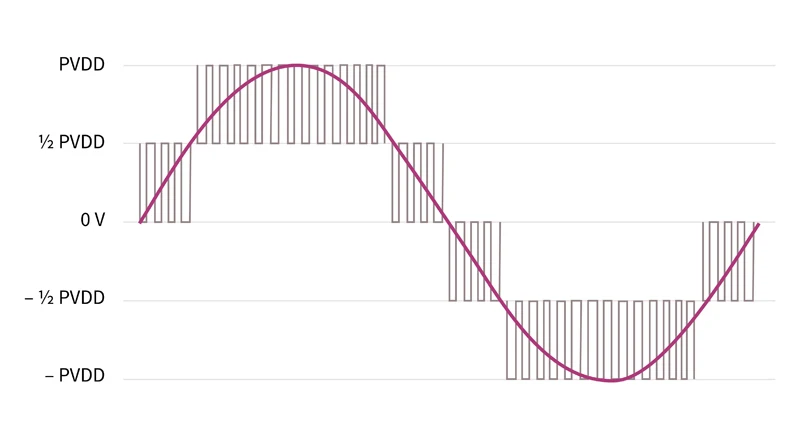

Преимущества и принцип работы многоуровневой технологии, несмотря на традиционную эффективность аудиоусилителя класса a, достигались 90% и выше, но его относительно высокая мощность, только 50% Общая эффективность громкости слева и справа, плюс это хорошо для youLCRequirements фильтров и радиаторов, делает его занимать больше места (стоимость также выше). Мерус™Многоступенчатые усилители разбивают эти ограничения. Его технологические инновации привели к следующим преимуществам:> нет требований к выходу фильтра dlcwave, меньший размер, более низкий уровень затрат> Повышение эффективности общего объема> значительно снижает потребление энергии, уменьшило тепловыделение> многоступенчатый переключатель извлекает выгоду из высокой частоты, детали источника звука могут быть сохранены, И качество звука и чувство могут быть улучшены. Этот продукт с прорывным усилителем использует многоступенчатую Половину Моста, в режиме ожидания или в режиме ожидания, он может достичь низкого энергопотребления. В отличии от традиционного усилителя класса a, каждая половинчатая фаза мощности продукта has4A Транзистор/МОП-транзистор (традиционный усилитель класса a only2individual). Эти полумосты строят несколько цепей от одиночного источника питания (eachMOSFETBy separatePWMSignal driven), это приносит большую гибкость, и он может настроить лучшую производительность мощности для усилителя в любом приложении. Наверху и bottomosffetflying конденсатор между (Cfly) Непрерывный Питание от независимой цепи, поэтому потенциал напряжения может быть сохранен на фиксированном уровне. Этот «Летающий конденсатор» в основном выступает в качестве дополнительной электрической рейки. Таким образом, каждая половина моста силовой этап может установить трехуровневый выходной сигнал на выходном узле переключения: 0 V, ½ PVDDandPVDD.Chart1: MERUS™Усилитель принимает уникальную топологию сцены мощности. На основе этой конструкции, каждый полумост может использовать fourMOSFET(M1-M4), и в этих местах mosfetfly через конденсатор для дополнительного силового рельса, трехуровневый выходной сигнал устанавливается на выходном коммутационном узле. В полной нагрузке моста (BTL) в конфигурации-он сочетает в себе два трехуровневых полумостов с режимом переключения, Режим переключения на каждом полумосту относительно другого фазового сдвига на 90 °-полученная мощность может обеспечить питание для дифференциального подключенного динамика режима модуляции на 5 этапов. Многоступенчатая модуляция может производить более высокую выходную частоту, каждый шаг напряжения также меньше, и традиционный усилитель класса, выходной звуковой сигнал ближе к входной форме сигнала.Таблица 2:MERUS™Усилитель multistageDClass a может обеспечить полный выходной сигнал моста load5Stage. Эти выходные данные hereICOf5Stage, фильтрация внешнего выхода stage больше не требуется, таким образом, Общая Потеря мощности минимизирована, и традиционный усилитель класса, выходной звуковой сигнал также ближе к входной форме сигнала. This5частота переключения выходного узла увеличивается до четырех раз от исходного, Выходная из диапазона переключения остаточная дифференциальная подключенная нагрузка динамика также меньше. С большей эффективностью, BetterEMIandEMCAdministration, усилитель может быть эффективно настроен Для работы без фильтра. В этих условиях частота переключения нагрузки громкоговорителя является полумостовым выходом nodeMOSFETAnalysis переключения частоты 4 раза. Также стоит отметить, что режим переключения производит три состояния (традиционный усилитель класса может производить только одно состояние) (в это время полное устранение остатков переключений из диапазона), А именно-½ PVDD, 0 Vand + ½ PVDD. В этих состояниях оба промежуточных выхода Either0V, или он будет иметь полное влияние на «изображение» из 50-процентного рабочего цикла. В приложении это напрямую уменьшит пульсационный ток выхода аудиосистемы. Потому что нет необходимости подавлять из диапазона переключающий шум или артефакты, поэтому большинство из них в приложении, в чехол нет необходимости использовать общий фильтр modeLCwave. Эффект пульсации Уменьшение тока показано на рис. 3. Когда стандартизация становится традиционным временем тока усилителя класса a (фиолетовая линия), три уровня или половина моста (зеленая линия) и 5 уровней orBLT (серая линия) волновой ток модулированного выходного сигнала становится меньше, очевидно. Таким образом, помимо неизбежного повышения эффективности переключения, пульсационный ток внешних компонентов уменьшается, общее энергопотребление и потеря мощности также значительно Уменьшено.Chart3: пульсационный ток внешних компонентов значительно снижен, общее энергопотребление и потеря мощности аудио приложений также снижены. 0 три уровня и пять уровней сигналов в состоянии, Пульсация свободного тока. Усилители multistageDClass a приносят дизайнерские преимущества благодаря усилителям multistageDClass a, что значительно снижает энергопотребление, поэтому эффективность его работы была улучшена. Кроме того, Он имеет низкое энергопотребление в режиме ожидания и среднюю громкость, поэтому дизайнеры могут разработать портативную аудиосистему с более длительным сроком службы батареи или меньшим объемом батареи.Chart4aand4b: MERUS™Ma12040multistaged. Потребляемая мощность усилителя класса a в режиме ожидания составляет всего 0250 МВт. В режиме ожидания энергопотребление является относительно стабильным, очевидно, ниже, чем у традиционного усилителя класса a, каждый канал может даже reach2W. Сравните картинку справа, можно найти важность улучшения энергопотребления (MERUS™MA12040Where is amplifier4 измеряет максимальную выходную мощность под нагрузкой is40W; В этом чехол, Оба стандарта used18V Power rail). Поскольку общая потребляемая мощность зависит от средней потери мощности, и при воспроизведении общего звукового сигнала, в основном зависит от потери в режиме ожидания и самого обычного усилителя, коэффициент повышения общей мощности многоступенчатого усилителя is4Or более. Используется цифровой интерфейс управления, выбирая различные режимы модуляции и частоты переключения, различные режимы питания. Во время Управление усилителем, алгоритм управления питанием автоматически выберет лучший режим питания в соответствии с указанным уровнем мощности. Бесшовное переключение между режимами питания, это может свести к минимуму потери мощности во всем диапазоне выходной мощности, обеспечивая при этом высокую производительность звука и низкий уровень costEMI. Потому что нет необходимости использовать большое количество фильтров для подавления ненужных помех, даже в Приложения высокой мощности, многоступенчатые усилители не должны полагаться на фильтр eitherLCandRCwave, это спикер прямого привода, это снижает затраты на применение. Даже если дизайнеры аудио продукта все еще хотят использовать фильтр itLCwave, они также лучше, чем традиционные, объем усилителя класса a небольшой. Потеря низкой мощности означает меньшее количество тепла, более низкую рабочую температуру. Во многих случаях усилитель Сама печатная плата может обеспечить достаточную теплоотдачу, даже высокомощные приложения, которые обычно требуют специальных радиаторов, не являются исключением. Из-за низкой рабочей температуры внутри аудиооборудования, во время высокой выходной мощности, например, при воспроизведении музыки с высокой громкостью, он имеет больший запас. Более низкая рабочая температура уменьшает Термическое ускоренное старение, поэтому, это также улучшает надежность Аудио устройств.

Размер раствора составляет 80 мм x60 мм, выходная мощность каждого канала составляет до 80 Вт. Только одна половина выхода моста усилителя сочетается с миниатюрным усилительным фильтром. Аналоговый и цифровой™Чипы усилителя мощности интегрированы со встроенной петлей для отзывы в четвёртом заказе, это может более эффективно подавить ошибку, которая может снизить качество звука. Многоступенчатый усилитель использует звуковой сигнал для модуляции сигнала в четвёртом заказе, Отзывы управляют циклом loopPWMDuty сигнала. Таким образом, многовярусная топология переключателя Четвертого порядка сочетается с Схема управления динамическим питанием, она нарушает ограничение эффективности и компактности решения усилителя звука, отличное качество звука. PL-AD-160It может воодушевить дизайнеров продукции, помочь им разработать наиболее эффективные портативные аудиоустройства в мире, наконец, это выиграет пользу большой группы потребителей по защите окружающей среды, которые преследуют инновационные Продукты.

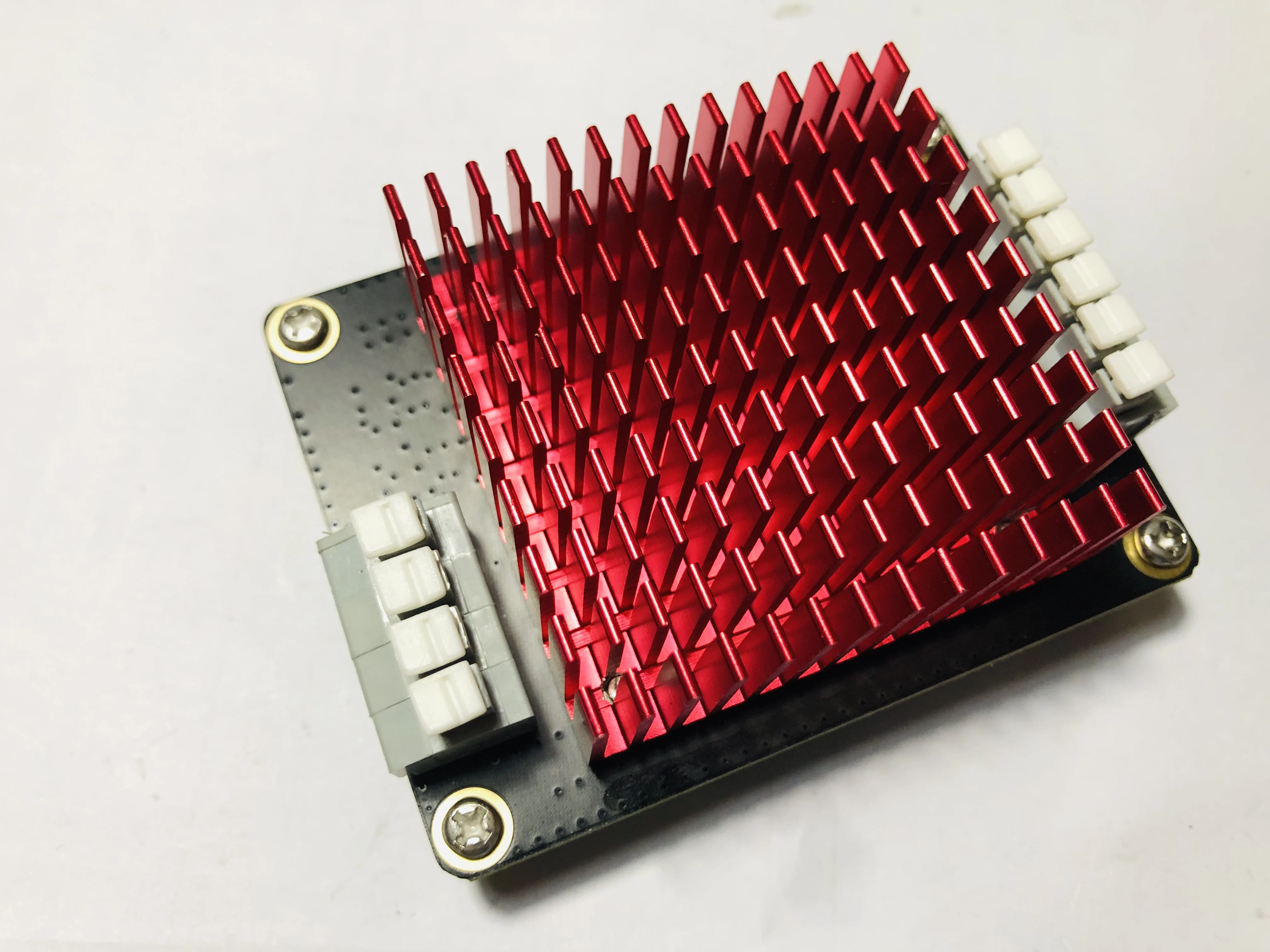

Длина:80 мм, Широкий:60 мм, Высокий:35 мм

Вес:100 г

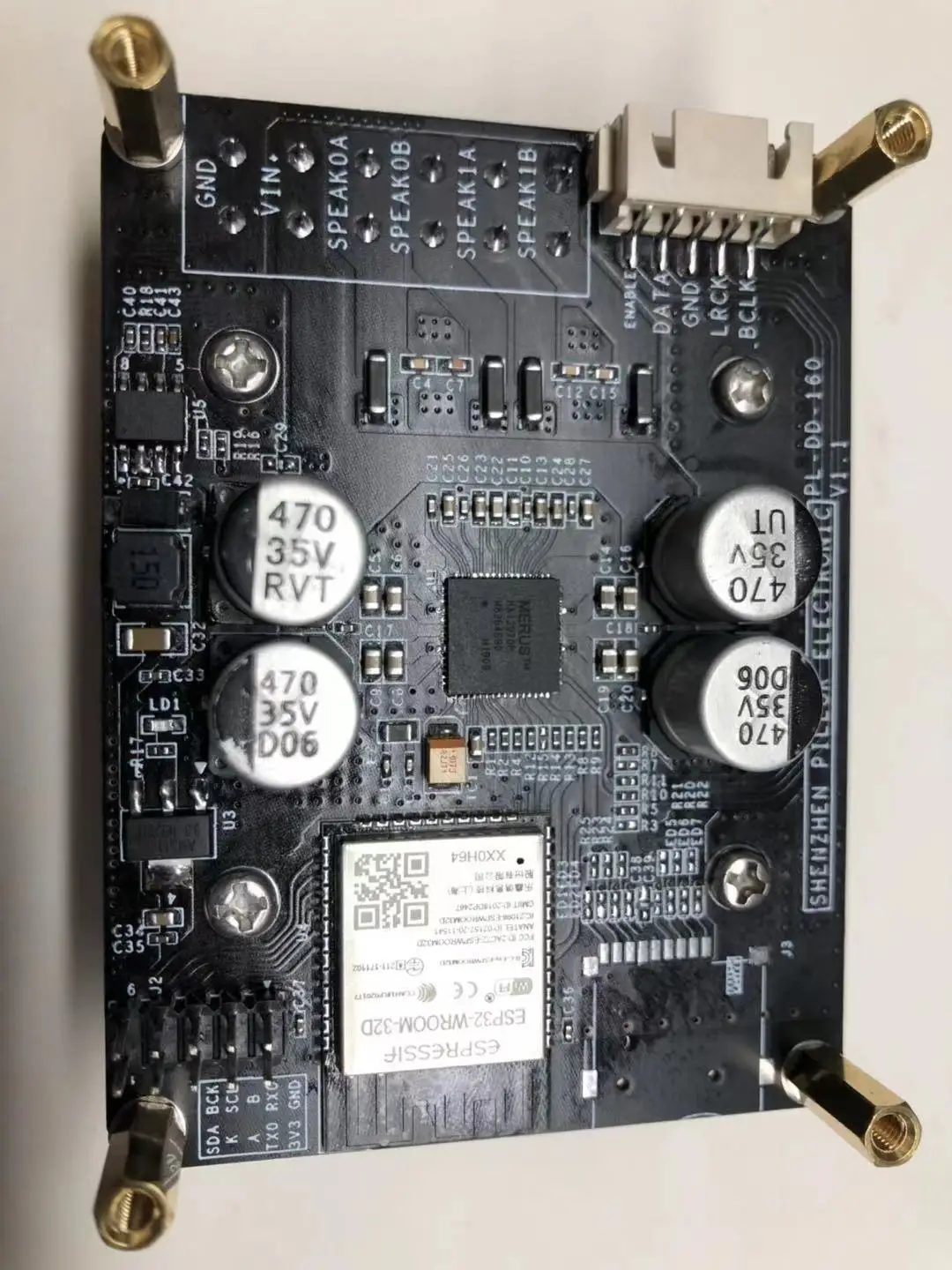

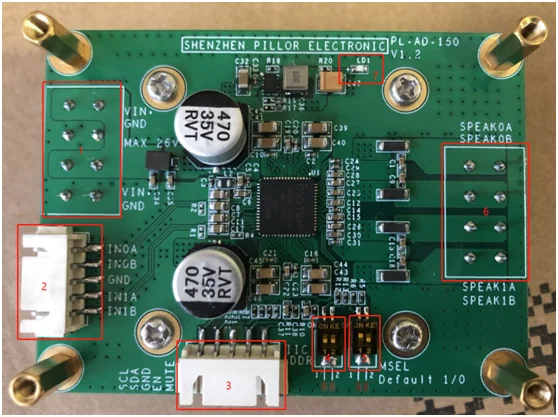

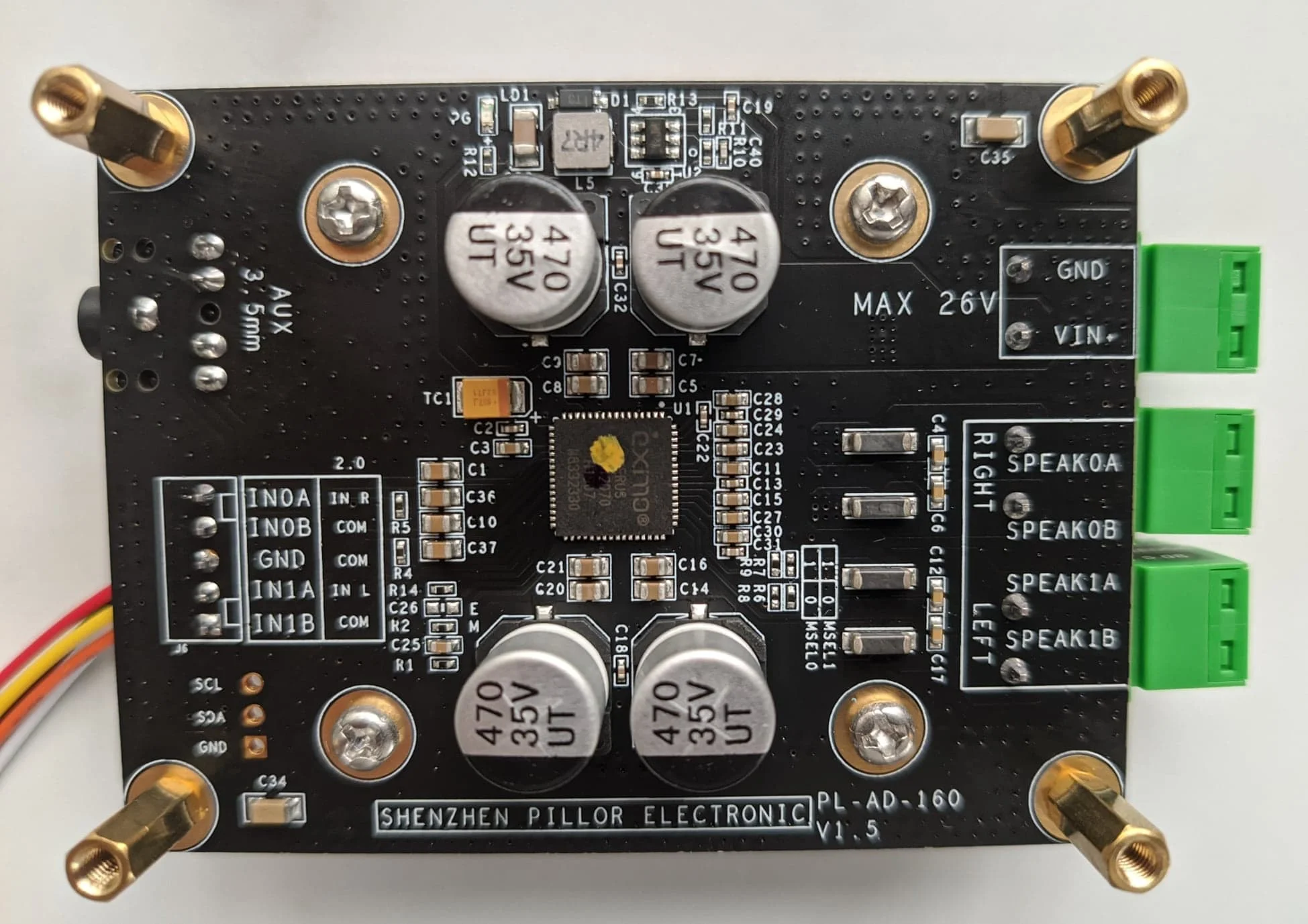

1.Входное напряжение постоянного тока. Заказ сверху вниз:Вин +,GND,Вин +,GND, ДваВин +И дваGNDОни соединены на плате, чтобы облегчить каскад модулей.Вин +Максимальное входное напряжение постоянного тока+ 26 в, Абсолютное напряжение над+ 27,5 VЧип будет постоянно поврежден! Для обеспечения выходной мощности, пожалуйста, используйте200 ВтИ выше источник питания.Вин +Минимальное входное напряжение+ 4 в, Фактическое рекомендуемое использование6 вВыше источник питания.

2.Аналоговый Входной аудиосигнал терминал. Заказ сверху вниз:IN0A,IN0B,GND,IN1A,IN1B, СоответствующийГромкая связь,Громкоговоритель,SPEAK1A,SPEAK1BАудиовход терминала. Усиление всей платы по умолчанию20 дБ.

3.Внешний контрольный входной терминал связи. Заказ слева направо:SCL(IICШтырь часов),SDA(IICШтырь данных),GND(Земля),EN(Когда чип вытягивается, он будет сброшен),Бесшумный(Беззвучный выход, эффективно вытягивается).

4. IICШтырь выбора адреса, он используется для управления выбором нескольких чипов, когда несколько модулей используются параллельноIICАдрес. Позиция1:AD0, Положение2:AD1.

5.Выбор режима работы чипа. Положение1:MSEL1, Положение2:MSEL0(Push up представление1)

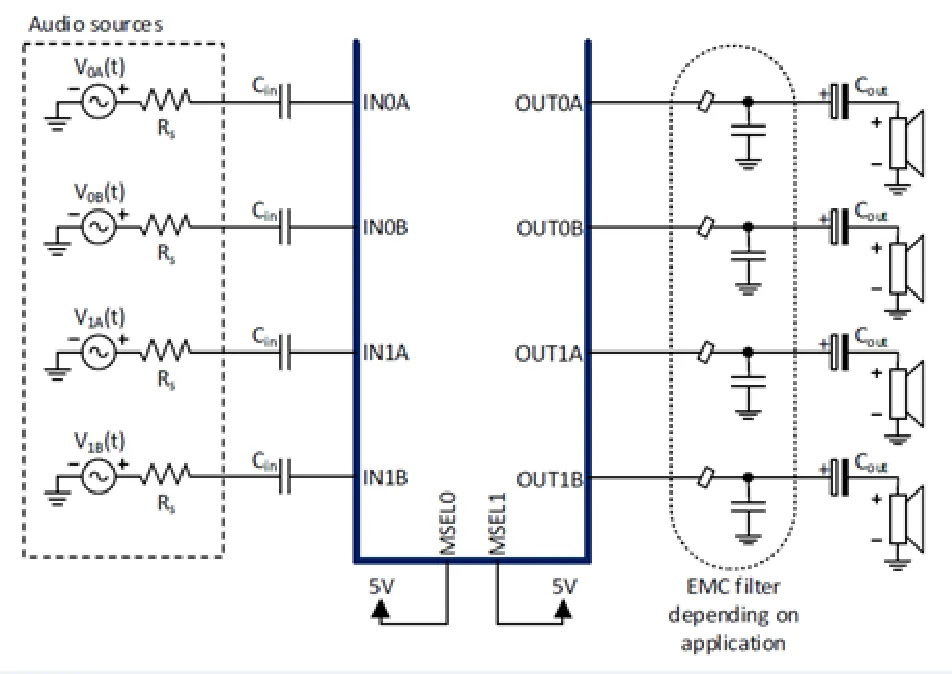

Положение1/Положение2 = 0/0 :4Одноканальный выход (SE), В это время Максимальная выходная мощность каждого канала40 ВтМетод подключения показан на рисунке ниже:

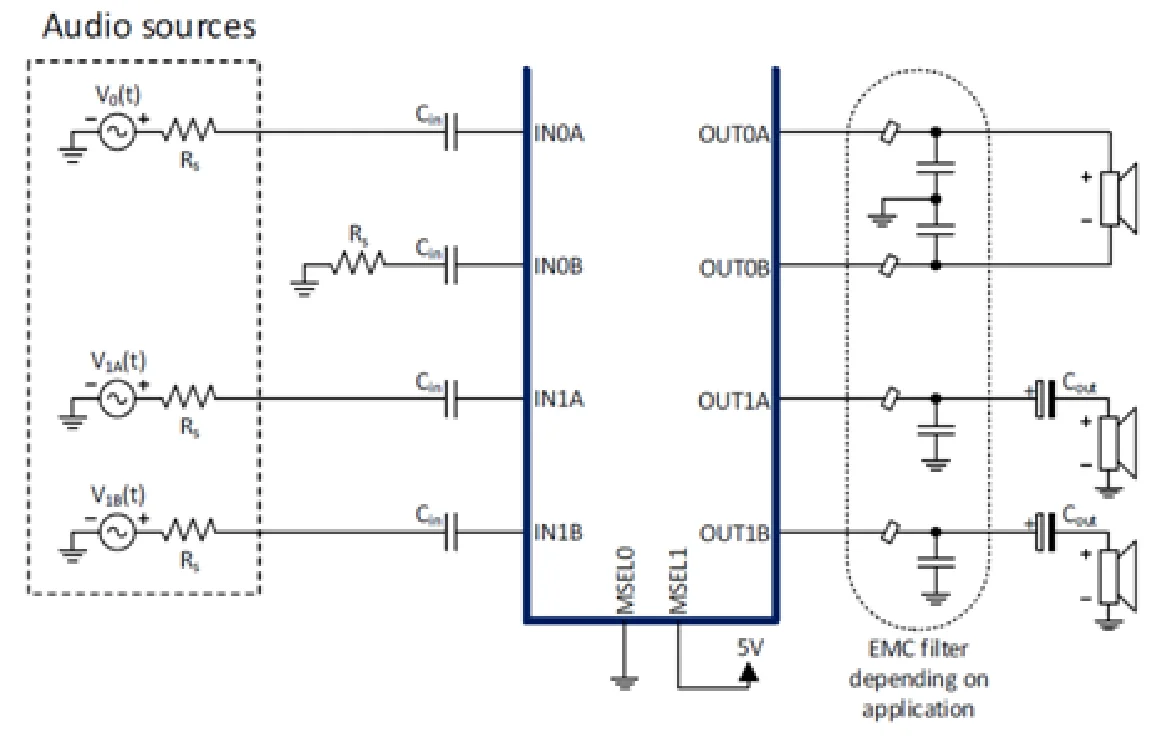

Положение1/Положение2 = 0/1 :2Одноканальный выход (SE)+ 1Выход канала полумоста (BTL), В это время выходная мощность каждого канала составляет 040 Вт, Выходная мощность полумоста80 ВтМетод подключения показан на рисунке ниже:

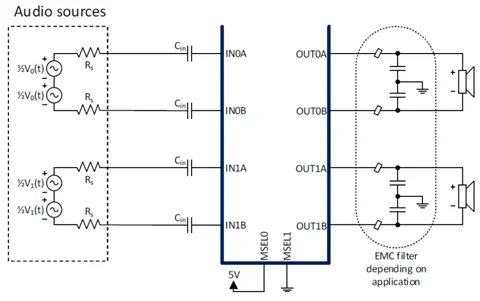

Положение1/Положение2 = 1/0 :2Выход канала полумоста (BTL), В это время выходная мощность каждого канала80 Вт(Заводские настройки по умолчанию). Метод подключения показан на рисунке ниже:

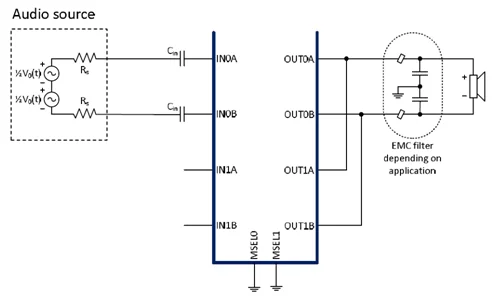

Положение1/Положение2 = 1/1:1Двухканальный полумост выход (PBTL), В это время выходная мощность одного канала составляет 0160 ВтМетод подключения показан на рисунке ниже:

6.Выходная мощность аудио. Заказ сверху вниз:Громкая связь,Громкоговоритель,SPEAK1A,SPEAK1B.

7.Индикация мощностиСветодиодныйЗеленый или синийСветодиодный, Когда включение питания является нормальным, система остановитсяСветодиодныйОн должен быть всегда включен, это означает, что источник питания модуля является нормальным.

1.Правильно Установите положение5Переключатель набора номера и правильное соответствующее аппаратное соединение рога.

2.Оставайтесь1Правильно Установите напряжение интерфейса и подключите источник питания постоянного тока, вы можете увидеть местоположение7ОСветодиодныйСветильник вверх.

3.Оставайтесь2Интерфейс правильно соединяет входной источник звука.

4.Другие детали могут работать нормально без подключения.
