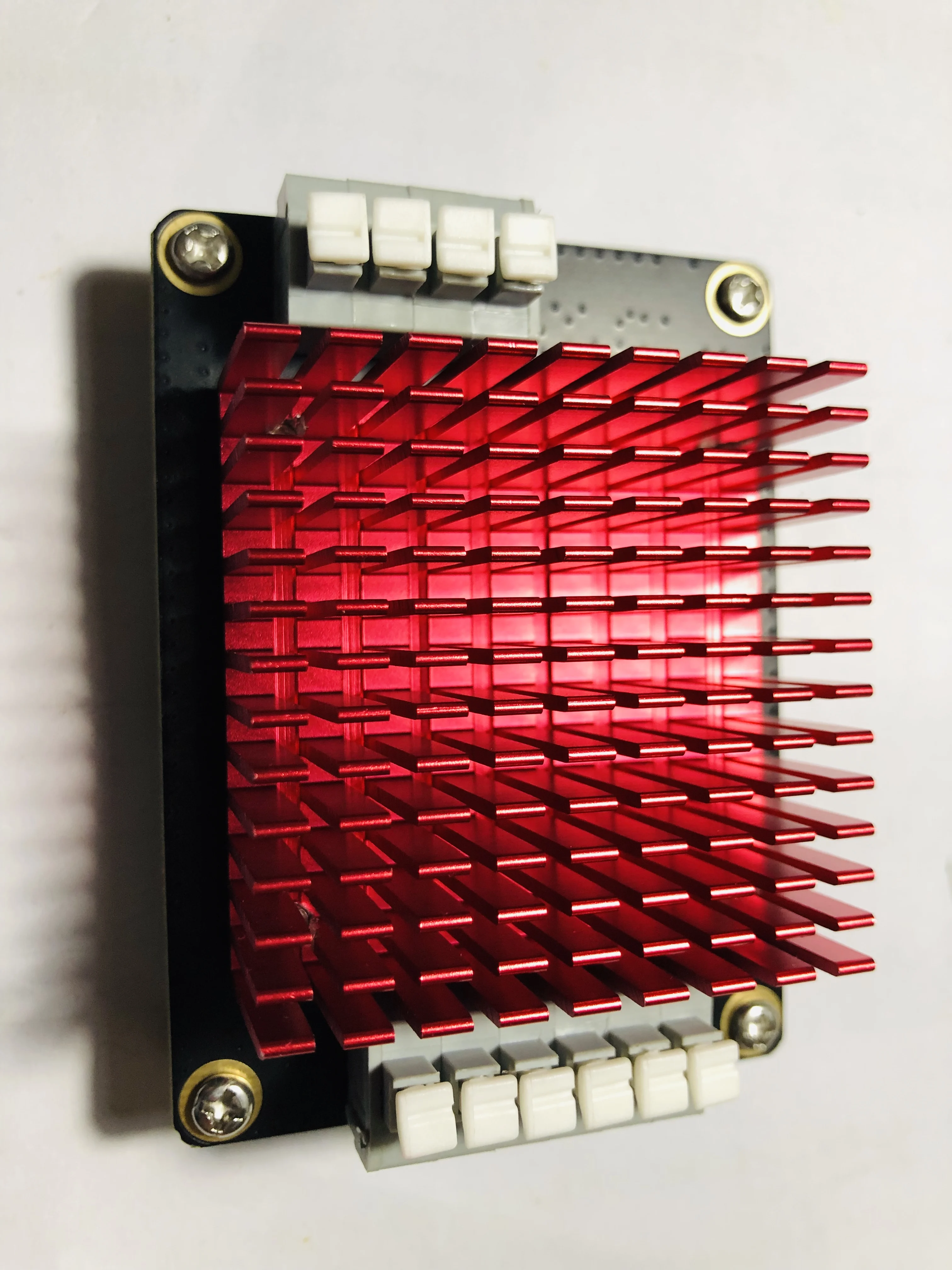

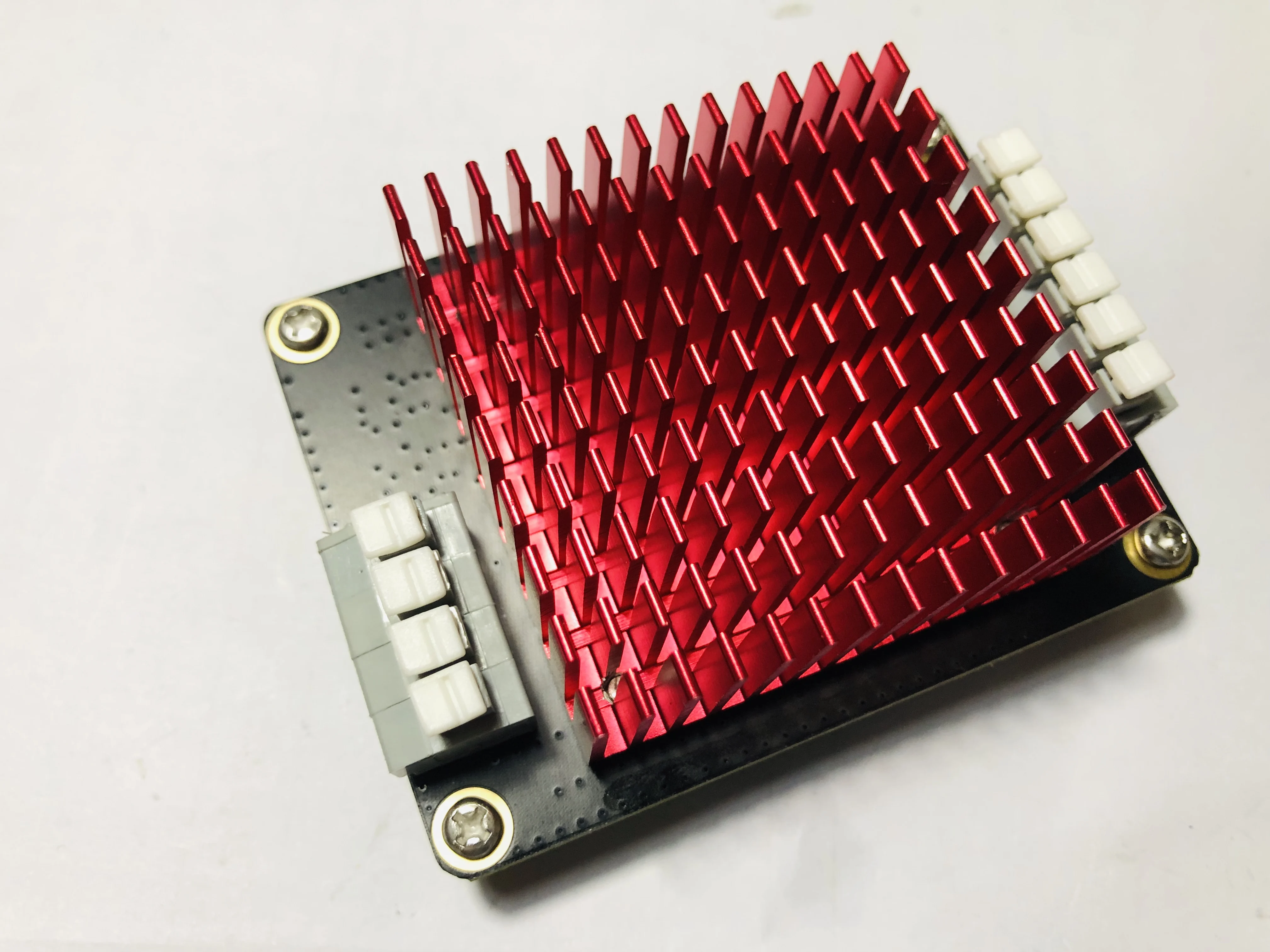

Высококачественный цифровой усилитель класса HIFI MERUS MA12070 2X80W

PL-AD-160-это высококачественный цифровой усилитель мощности на основе решения Infineon MA12070. MA12070-высокоэффективный полностью интегрированный цифровой аудио усилитель мощности IC на основе многоуровневой технологии переключения. Благодаря улучшенному дизайну и производственным стандартам Infineon PL-AD-160 серия продуктов может гарантировать, что весь жизненный цикл остается чрезвычайно высоким. Надежность и стабильность. Он может обеспечить первоклассную звуковую производительность в небольшой посылка, подходит для инженеров-проектировщиков для разработки продуктов для домашнего и профессионального аудио-приложений.

Основные особенности продукта:

1. Многоуровневая технология переключения с 3-уровневой и 5-уровневая модуляции делает решение не имеющее аналогов в потребеление энергии и энергоэффективности-оптимизирован для потребеление энергии во время воспроизведения музыки, что делает его очень низкое потребление энергии.

2. 2 × 80 Вт Пиковая выходная мощность (26 в PVDD, RL = 4Ω, 10% THD + N уровень), ультра-компактное, высоко интегрированное решение-настоящий Мощный маленький корпус.

3. Гибкая реализация 2,0 (2*80 Вт), 2,1 (1*80 Вт + 2*40 Вт), 4,0 (4*40 Вт), 1,0 (1*160 Вт) конфигурация уровня выхода канала через бортовой DIP-переключатель.

4. Отзывы с четвертым заказом об ошибках могут обеспечить лучшее усиление и подавление ошибок лучше, чем традиционные циклы второго заказа, тем самым обеспечивая чрезвычайно низкое искажение сигнала и отличную производительность звука, даже если источник питания не является идеальным (шум или пульсация) волна, все еще обеспечивает низкое искажение, высокое качество звука, стабильность и надежность.

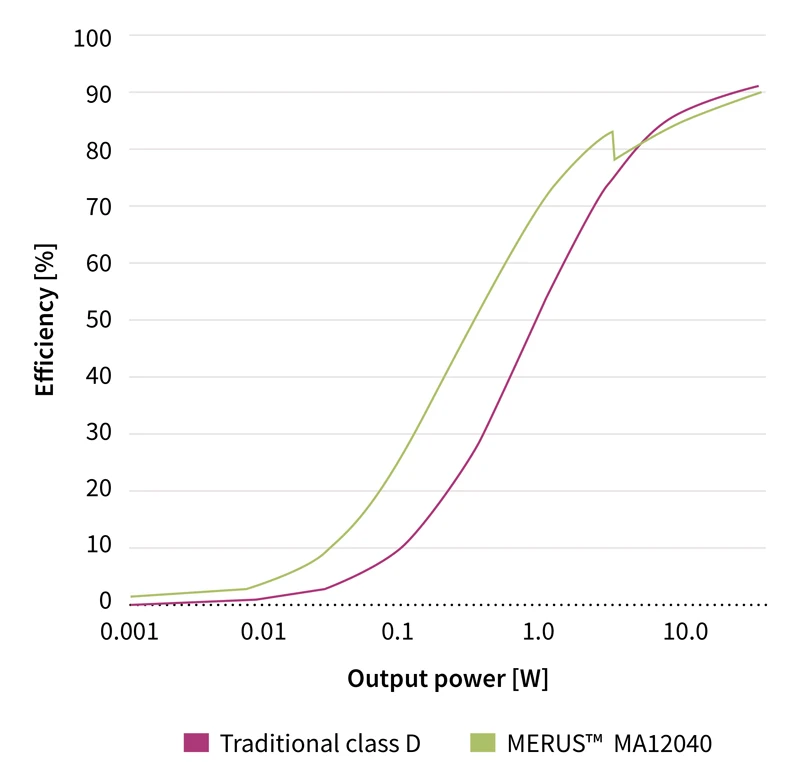

5. <160 МВт простое распределение мощности (26V зпрр, все каналы переключаются); В тех случаях, когда мощность составляет 2 Вт, КПД> 80% (1 кГц синусоида, 8Ω); когда мощность полная, эффективность составляет> 91% (1 кГц Синусоидальная волна, 8 Ом).

6. Производительность звука (PMP2): >110 дБ SNR (A-w, относительно уровня мощности 1% THD + N), без необходимости в сложной динамической конструкции электропитания (обычные дизайнерские решения для звукового источника питания, повышающие энергоэффективность).

7. 45 мкВ выход интегрированный шум (A-w), нет фильтр низких частот (LPF) не требуется в большинстве применений.

8. Когда уровень выхода высокий, THD + N составляет 0.004%.

9. Управление I2C (четыре дополнительных адреса для переключателя DIP на плате), которые могут быть внешне подключены к MCU для управления режимом работы чипа, достижения баланса между производительностью и энергопотреблением, И может быть настроен в различных приложениях.

10. Встроенная защита: Блокировка под напряжением, предупреждение/ошибка перегрева, защита от короткого замыкания/перегрузки, штифт силовой стадии для контакта с коротким замыканием, отчет об ошибке через последовательный интерфейс (I2C) и защита постоянного тока.

11. Четырехслойный погружной золотой PCB + анодированный теплоотвод, с отличным тепловыделением и чрезвычайно низким EMI.

Область применения

1. Портативные колонки-колонки с питанием от аккумулятора, мобильные колонки Bluetooth, док-колонки, портативные колонки, носимые колонки

2. Домашняя аудио-многокомнатная система, телевизор, звуковая колонка, Система домашнего кинотеатра, независимые компоненты

3. Динамик голосового управления

4. Профессиональные аудио-активные динамики монитора, питание через Ethernet (PoE), многоканальная система

Преимущества и принцип работы многоуровневой технологии

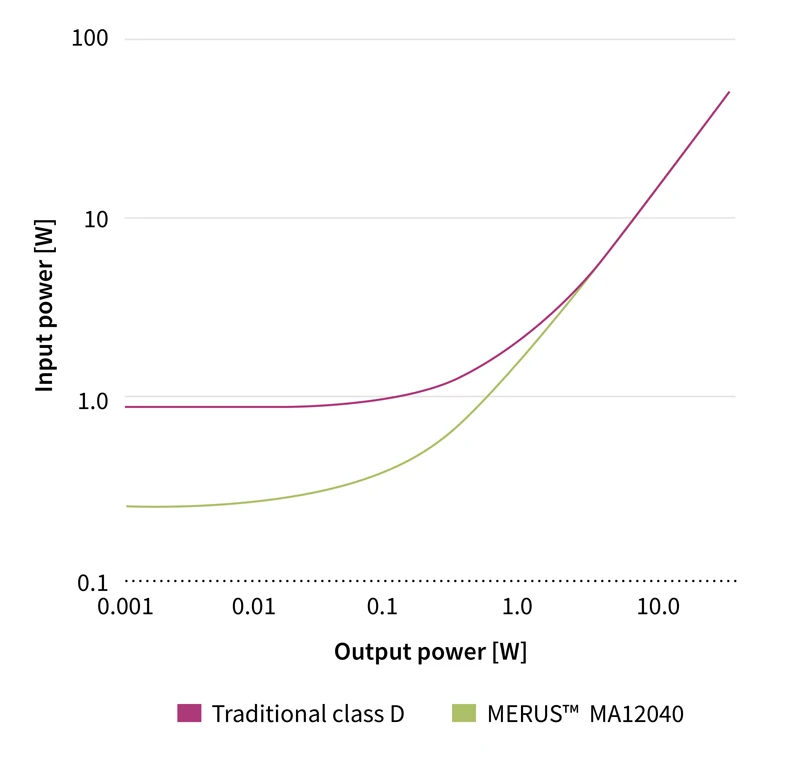

Хотя Эффективность традиционного аудиоусилителя класса D достигла 90% и выше, его относительно высокая мощность достигает лишь около 50% от обычной эффективности громкости и его спроса на LC фильтры и радиаторы, занимает много места (и стоимость выше). Мерус™Многоступенчатый усилитель класса D нарушает эти ограничения. Его технологические инновации дали следующие преимущества:

›Нет необходимости выпускать LC фильтр, меньший размер и более низкая стоимость

Improved повышение эффективности общего объема

Significantly значительно снизить энергопотребление и уменьшить тепловыделение

›Благодаря высокочастотному многоуровневому переключателю детали источника звука могут быть сохранены, а качество звука и чувство звука могут быть улучшены.

Этот продукт с прорывным усилителем использует многоступенчатую Половину Моста для достижения низкого энергопотребления в режиме ожидания или в режиме ожидания. В отличие от традиционных усилителей класса D, каждая фаза мощности полумоста этого продукта имеет 4 транзистора/МОП-транзистора (традиционные Усилители класса D имеют только 2). Эти полумосты устанавливают несколько выходов PWM через один источник питания (каждый MOSFET управляется отдельным PWM сигналом), которая обеспечивает большую гибкость и может настроить усилитель для лучшей производительности питания в любом приложении. Летающий конденсатор (Cfly), расположенный между верхней и нижней MOSFETs, непрерывно питается от независимой цепи, поэтому потенциал напряжения может поддерживаться на фиксированном уровне. Этот «Летающий конденсатор» в основном выступает в качестве дополнительного силового рельса. Таким образом, каждая фаза питания полумоста может устанавливать трехуровневый выходной сигнал на узле коммутации выхода: 0 V, ½ PVDD и PVDD.

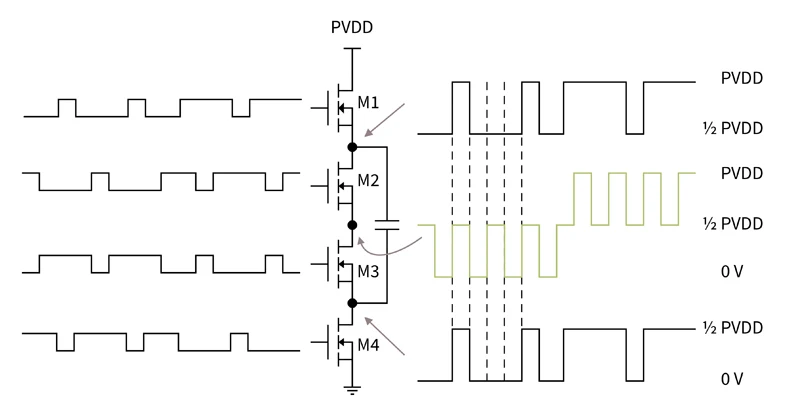

Рис. 1: мерус™Усилитель использует уникальную топологию сцены мощности. На основе этой конструкции, каждый полумост может использовать четыре MOSFETs (M1-M4) И летающие конденсаторы между этими MOSFETs используются в качестве дополнительных рельсов мощности для установки трехуровневого выходного сигнала на узле переключения на выходе.

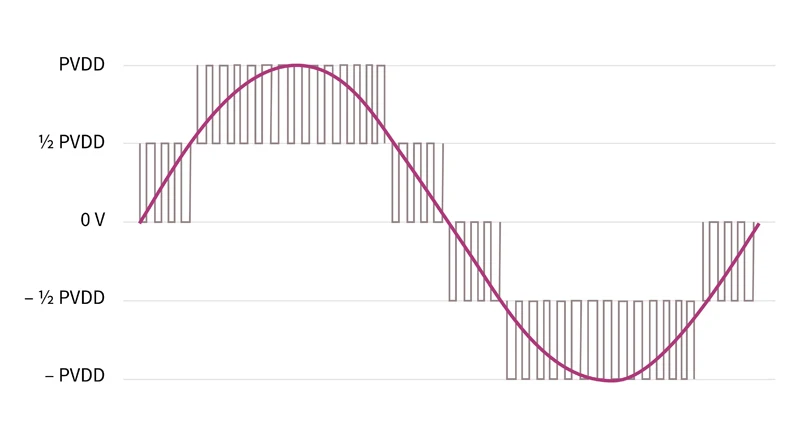

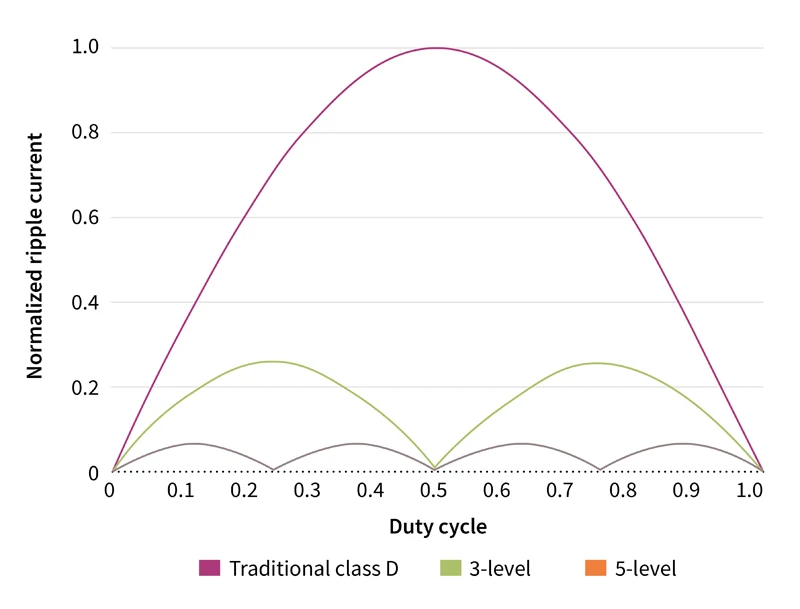

В полной мостовой нагрузке (BTL) конфигурации-то есть, сочетая два трехуровневых полумостов с режимами переключения, В тех случаях, когда источник постоянного тока с режимом переключения каждого полумостовой-фаза-сдвигается на 90 ° по отношению к другому, полученное уровень мощности, он может обеспечить 5-уровневая режим модуляции для по-разному подключен динамик нагрузки. Многоуровневая модуляция может производить более высокую выходную частоту, и каждый шаг напряжения меньше. По сравнению с традиционным усилителем класса D выходной звуковой сигнал ближе к входной форме сигнала.Таблица 2:MERUS™Усилитель multistageDClass может обеспечить полный мост load5Stage выходной сигнал. Эти выходные данные здесь 5, фильтрация внешнего выхода больше не требуется, в результате общая Потеря мощности минимизирована, и сравнение традиционного усилителя класса, выходной звуковой сигнал также ближе к входной форме сигнала.This5частота переключения выходного узла увеличивается до четырех раз от оригинала, Выходная из диапазона переключения остаточная перепада подключенной нагрузки громкоговорителя также меньше. С более эффективным, BetterEMIandEMCAdministration, усилитель может быть эффективно настроен для работы без фильтров. В этих условиях частота переключения нагрузки громкоговорителя Полумост выход nodeMOSFETSwitching frequency4times также стоит отметить, что, режим переключения производит три состояния (традиционный усилитель класса может производить только одно состояние) (в это время полностью удаляется остаточное переключение из диапазона), А именно-½ PVDD, 0 Vand + ½ PVDD. В этих состояниях оба полумостовых выхода являются either0V, либо он будет производить полное «изображение» на выходе 50% рабочего цикла. В Приложение, это напрямую уменьшит пульсационный ток выхода аудиосистемы. Потому что нет необходимости подавлять из диапазона переключение шума или артефакты, поэтому в большинстве приложений не нужно использовать общий фильтр modeLCwave. Эффект уменьшения пульсации тока показан на рис. 3. При стандартном Традиционный усилитель пульсации тока (фиолетовая линия), три уровня или половина моста (зеленая линия) и 5 уровней orBLT (серая линия) пульсационный ток модулированного выходного сигнала, очевидно, снижен. Таким образом, в дополнение к неизбежному повышению эффективности переключения, потому что пульсационный ток внешних компонентов уменьшается, общее энергопотребление и потеря мощности также значительно уменьшаются.Chart3: пульсационный ток внешних компонентов значительно снижен, общее энергопотребление и потеря мощности аудио приложений также снижены. 0 три уровня и пять уровней сигналов в состоянии, Пульсация свободного тока. Преимущества многоуровневого усилителяИз-за многоуровневого усилителя значительно снижает энергопотребление, поэтому его эффективность работы была улучшена. Кроме того, он имеет более низкое энергопотребление в режиме ожидания и среднюю громкость, поэтому разработчикам полезно проектировать портативные аудиосистемы с более длительным сроком службы батареи или меньшим размером батареи.Chart4aand4b: MERUS™Ma12040multistaged. Потребляемая мощность усилителя класса a в режиме ожидания only250 mW. В режиме ожидания потребление энергии является относительно стабильным, что значительно ниже, чем у традиционного усилителя класса, каждый канал может даже reach2W. Сравните картинку справа, можно найти важность улучшения энергопотребления (MERUS™MA12040Amplifier in4-6-8 Максимальная выходная мощность под нагрузкой is40W; В этом чехол, оба adopted18V power rail).Так как Общая потребляемая мощность зависит от средней потери мощности, и при воспроизведении общих звуковых сигналов, в основном, зависит от потери в режиме ожидания, с наиболее распространенным классом сравнения усилителя, коэффициент повышения общей мощности многоступенчатого усилителя is4Or более. Используется цифровой интерфейс управления, выбирая различные режимы модуляции и переключение Частота, реализовать различные режимы мощности. Во время работы усилителя алгоритм управления питанием автоматически выберет лучший режим питания в соответствии с указанным уровнем мощности. Бесшовное переключение между режимами питания, это может свести к минимуму потери мощности во всем диапазоне выходной мощности, обеспечивая при этом высокую производительность звука и ломеми. Потому что нет необходимости Чтобы использовать много фильтрации для подавления ненужных помех, даже в высокомощных приложениях, многоступенчатые усилители не должны полагаться на фильтр eitherLCandRCwave, они управляют динамиками напрямую, это снижает стоимость приложения. Даже если дизайнеры аудио продуктов все еще хотят использовать фильтр itLCwave, они также являются более традиционным усилителем небольшого размера В размере.Потеря низкой мощности означает меньшее количество тепла, более низкую рабочую температуру. Во многих случаях сама плата усилителя может обеспечить достаточное рассеивание тепла, даже приложения высокой мощности, которые обычно требуют специальных радиаторов, не являются исключением. Из-за Низкая рабочая температура внутри аудиооборудования, во время высокой выходной мощности, при воспроизведении музыки на большой громкости, он имеет больший запас. Более низкая рабочая температура уменьшает Термическое ускоренное старение, поэтому, это также улучшает надежность аудио устройств.

Размер раствора составляет 80 мм x60 мм, выходная мощность каждого канала составляет до 80 Вт. Каждая половина выхода моста усилителя имеет только один комбинированный фильтр compactEMIwave.Аналоговый и цифровой™Чипы усилителя мощности интегрированы со встроенной петлей для отзывы в четвёртом заказе, это может более эффективно подавить ошибки, которые могут снизить качество звука. Многоступенчатый усилитель использует звуковой сигнал для модулирования цикла управления сигналом. Таким образом, эта Многоуровневая топология переключения Четвертого порядка сочетается с динамической схемой управления питанием, она ломается Ограничение эффективности и компактности аудио усилителя решения, принесет вам выдающееся качество звука. PL-AD-160Can вдохновить дизайнеров продукции, помочь им разработать самые эффективные портативные аудиоустройства в мире, наконец, он завоевал пользу большой группы потребителей по защите окружающей среды, которые преследуют инновационные продукты.

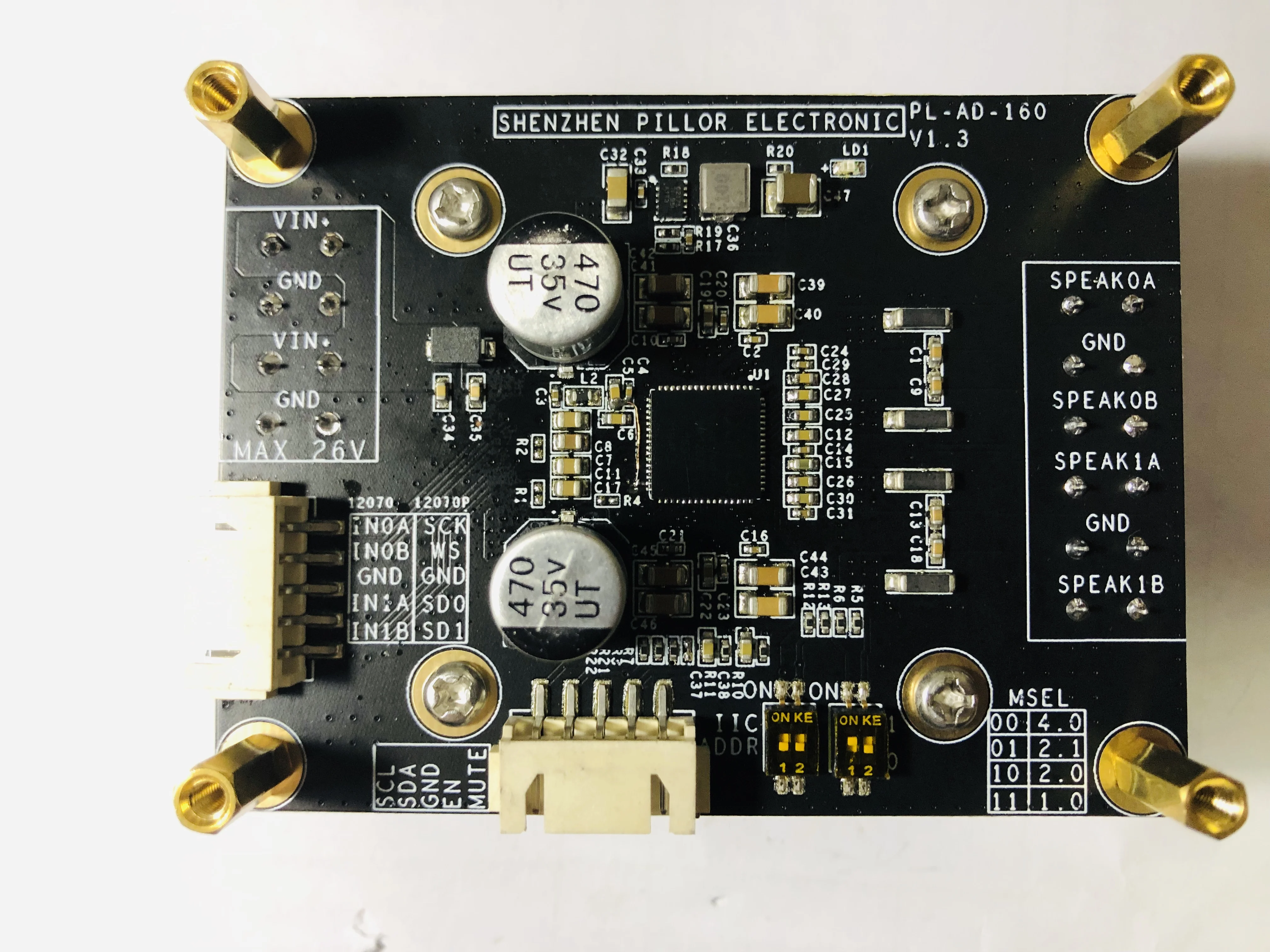

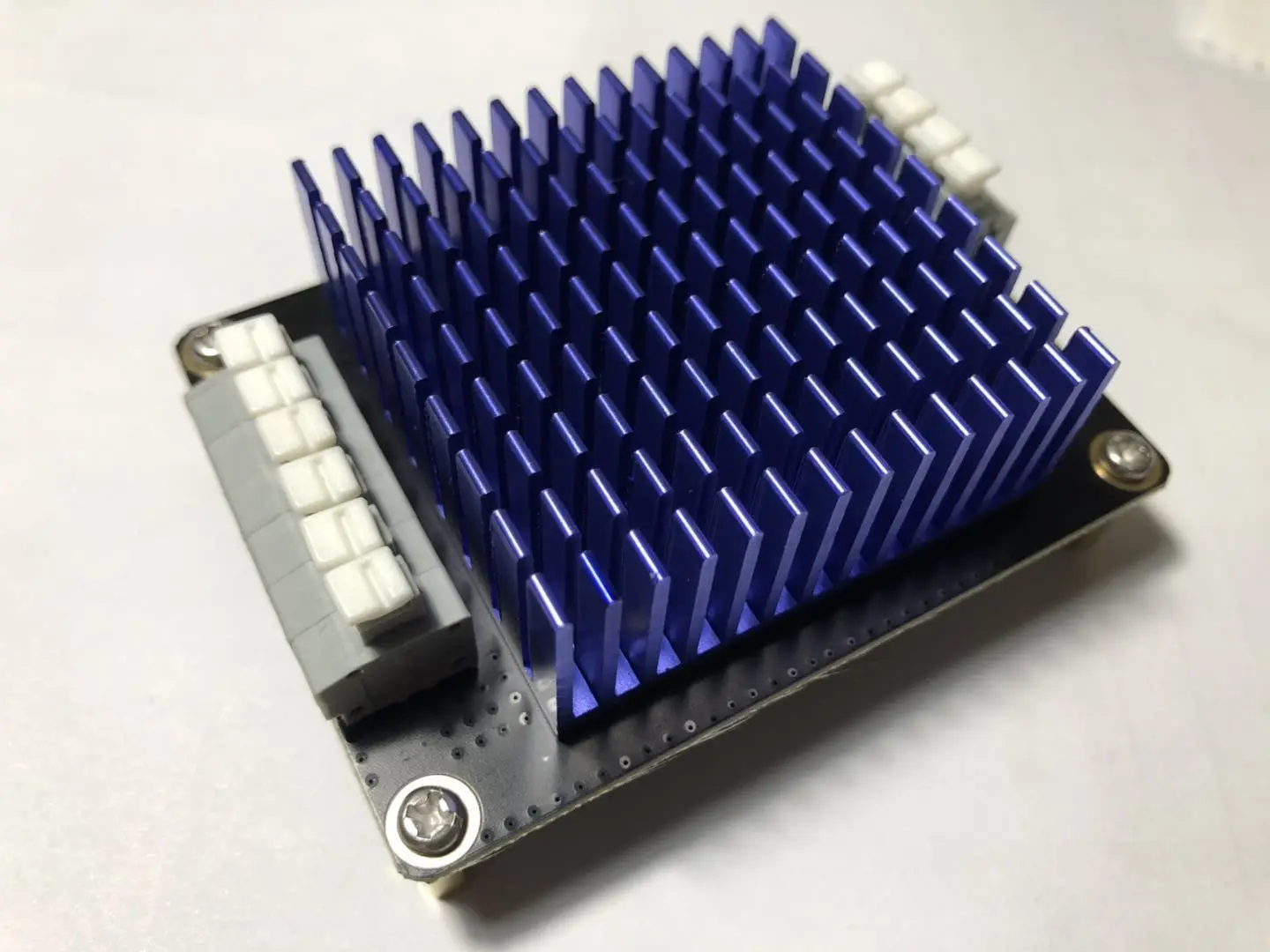

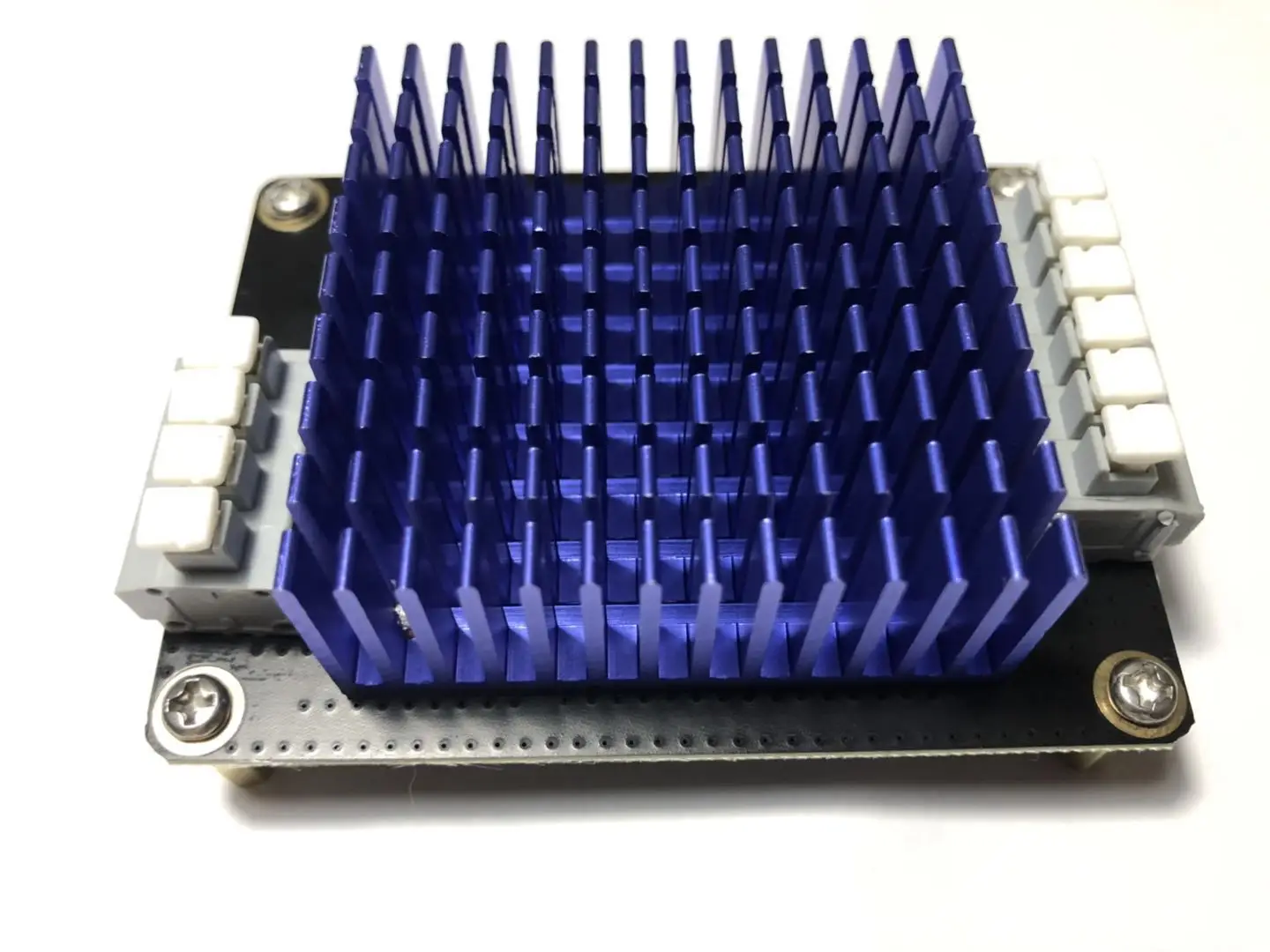

Длина:80 мм, Широкий:60 мм, Высокий:35 мм

Вес:100 г

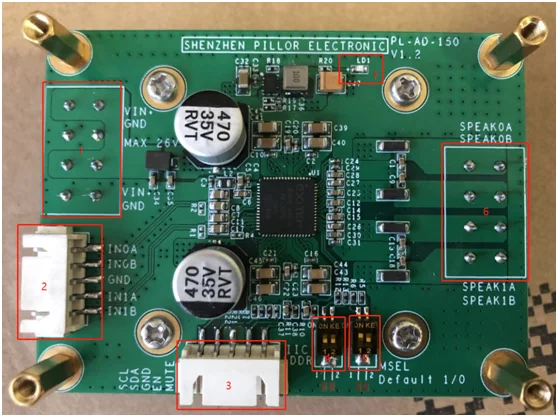

1.Входная мощность постоянного тока. Последовательность интерфейса сверху вниз:Вин +,GND,Вин +,GND, ДваВин +И дваGNDОни соответственно соединены на плате, чтобы облегчить каскад модуля.Вин +Максимальное входное напряжение постоянного тока+ 26 в, Абсолютное напряжение над+ 27,5 VНавсегда повредит чип! Для обеспечения выходной мощности, пожалуйста, используйте200 ВтИсточник питания и выше.Вин +Минимальное входное напряжение+ 4 в, Фактическое рекомендуемое использование6 вВыше источник питания.

2.Вход аналогового аудио сигнала. Последовательность интерфейса сверху вниз:IN0A,IN0B,GND,IN1A,IN1B, Соответствующий отдельноГромкая связь,Громкоговоритель,SPEAK1A,SPEAK1BАудио вход. Весь коэффициент усиления платы по умолчанию20 дБ.

3.Внешний контроль ввода связи. Порядок интерфейса слева направо:SCL(IICШтырь часов),SDA(IICШтырь данных),GND(Земля),EN(Когда чип вытягивается, чип входит в состояние сброса),Бесшумный(Беззвучный выход, эффективно вытягивается).

4. IICШтырь выбора адреса, он используется для управления выбором нескольких чипов, когда несколько модулей используются параллельноIICАдрес. Позиция1:AD0, Положение2:AD1.

5.Выбор режима работы чипа. Положение1:MSEL1, Положение2:MSEL0(Push up представление1)

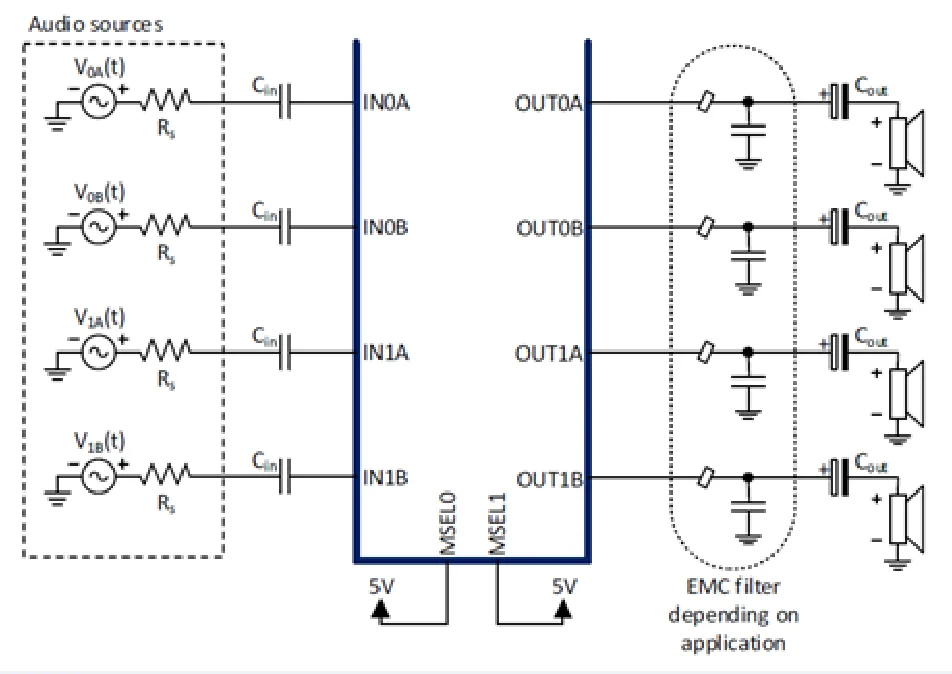

Положение1/Положение2 = 0/0 :4Одноканальный выход (SE), В это время Максимальная выходная мощность каждого канала40 ВтМетод подключения показан на рисунке ниже:

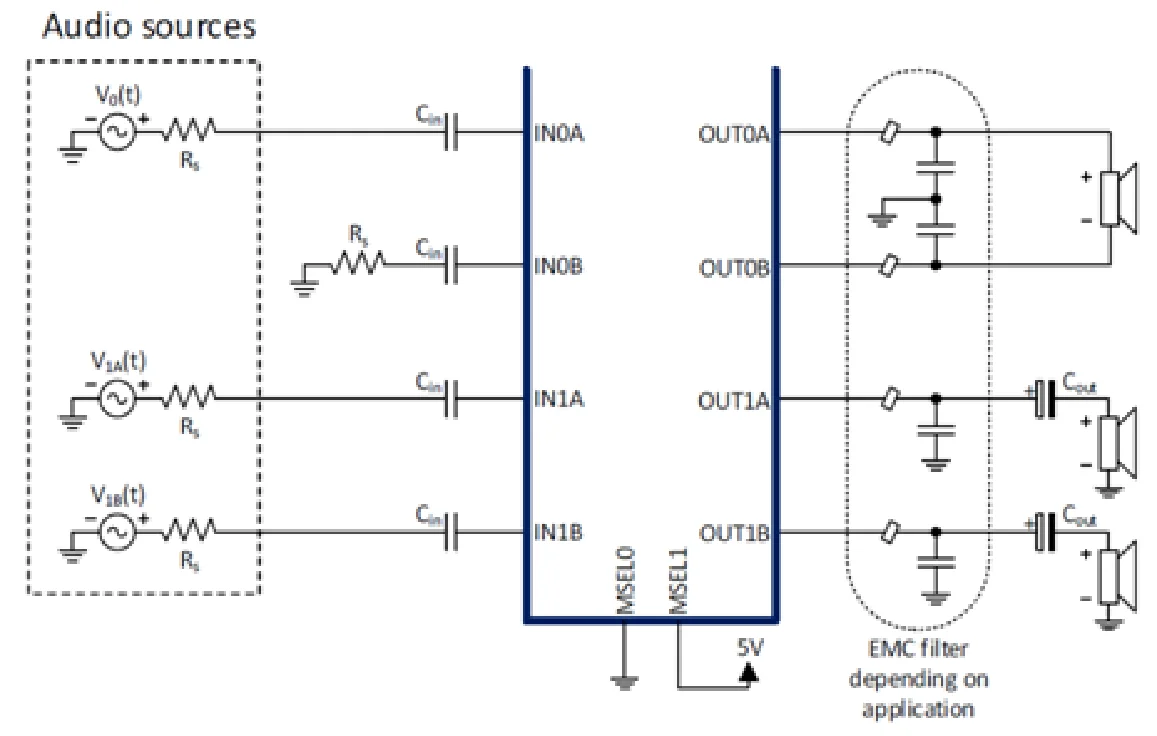

Положение1/Положение2 = 0/1 :2Одноканальный выход (SE)+ 1Выход канала полумоста (BTL), В это время выходная мощность каждого канала40 Вт, Выходная мощность канала полумоста80 ВтМетод подключения показан на рисунке ниже:

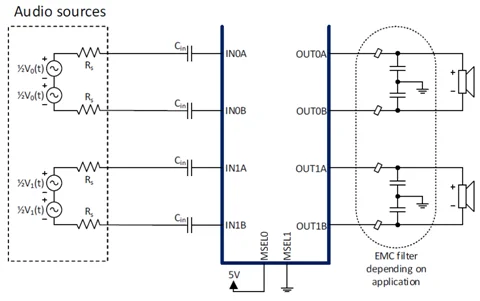

Положение1/Положение2 = 1/0 :2Выход канала полумоста (BTL), В это время выходная мощность каждого канала80 Вт(Заводские настройки по умолчанию). Метод подключения показан на рисунке ниже:

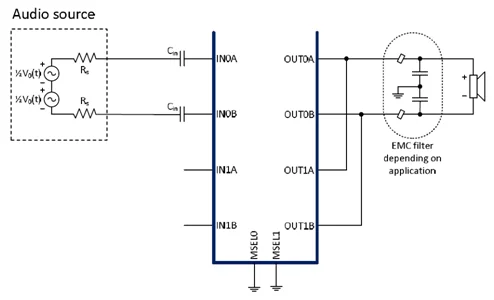

Положение1/Положение2 = 1/1:1Двухканальный выход полумоста (PBTL) В это время выходная мощность одного канала составляет160 ВтМетод подключения показан на рисунке ниже:

6.Выходная мощность аудио. Последовательность интерфейса сверху вниз:Громкая связь,Громкоговоритель,SPEAK1A,SPEAK1B.

7.Индикация мощностиСветодиодныйЗеленый или синийСветодиодный, После нормального включенияСветодиодныйОн всегда должен быть включен, означает, что источник питания модуля является нормальным.

1.Правильно Установите положение5Переключатель циферблата и правильно подключить аппаратное обеспечение рога.

2.Оставайтесь1Правильно Установите напряжение интерфейса и подключите источник питания постоянного тока, вы можете увидеть местоположение7ОСветодиодныйСветильник вверх.

3.Оставайтесь2Интерфейс подключен к источнику входного звука правильно.

4.Другие детали могут работать нормально без подключения.
