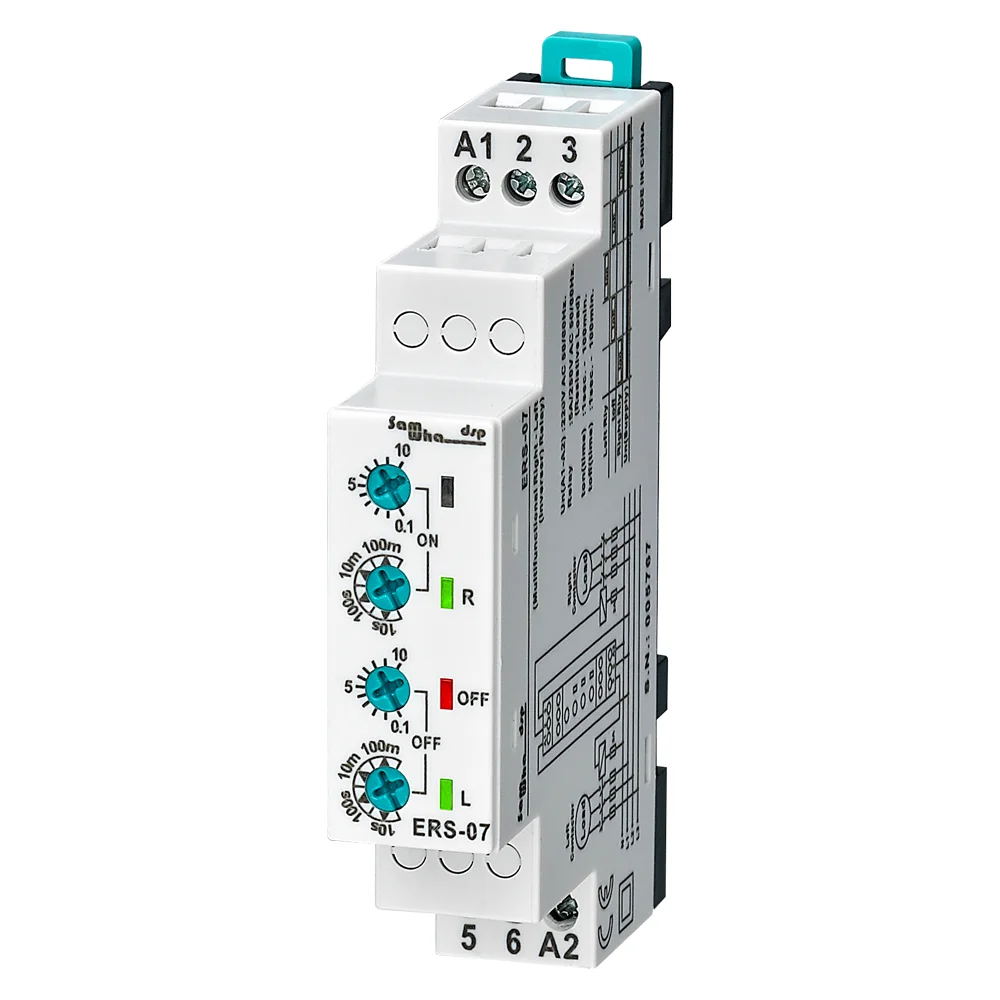

ERS-07 реле правого и левого направления (инверсер) используются для 2 различных нагрузок, которые работают по очереди. Первая нагрузка начинает работать, останавливается и ожидает (ВЫКЛ), а вторая нагрузка начинает работать. Оба рабочих времени одинаковые.
Использование устройства и принцип работы:

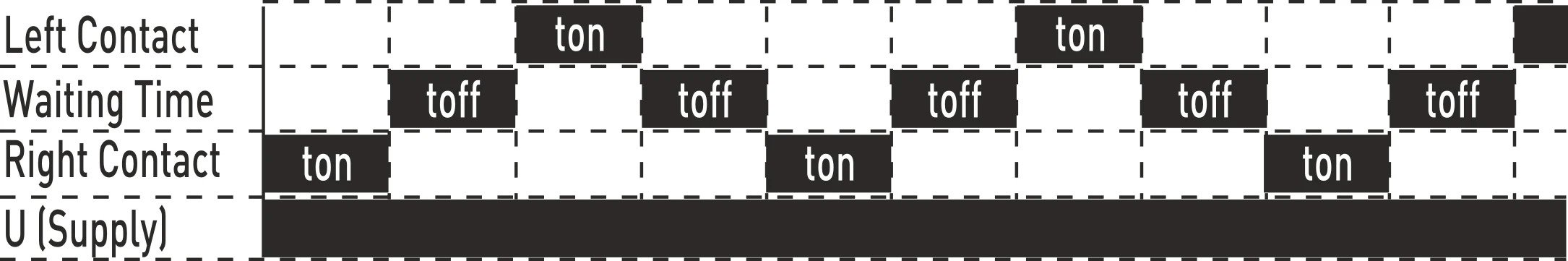

Подключите устройство в соответствии с схемой.Дополнительная регулировка между 1 сек.- 100 минут. Когда питание включено, сначала свяжитесь с правильным реле.Сначала он начинает считать время работы правильного реле при зарядке устройства. Затем включено правильное реле (2 и 3 Контактных терминала будут короткого замыкания.) между тем, правильное реле led (R) мигает. Время работы устройства истекает, затем оставляет правильное реле (2 и 3 Контактных терминала будут открыты) и начинает считать время ожидания. В то же время, выключение светодиодных вспышек. Устройство после истечения срока ожидания для подсчета запускает время работы для левого реле. Левое реле включено (2 и 3 Контактных клеммы будут короткого замыкания) и левое реле led (L) мигает.
Техническое обслуживание
Выключите устройство и отпустите его от подключения. Очистите ствол устройства тампоном.Не используйте проводник или химическое вещество, которое может повредить устройство.Убедитесь, что устройство работает после очистки
Предупреждения
Используйте устройство в соответствии с руководством пользователя.Не используйте устройство во влажном состоянии.Включите выключатель и выключатель в сборе.Поместите выключатель и выключатель рядом с устройством, оператор может легко добраться.Отметьте выключатель и выключатель как Выходное соединение для устройства.
Технические характеристики
Рабочее напряжение (A1-A2)... : 220VAC или 110VACРабочая частота ....... : 50/60 Гц.Рабочая мощность ............... : <5ваРабочая температура .. : -20 °C ..... + 55 °CТонное время (t)................ : 1 сек, - 100 минToff Time(t)............... : 1 сек, - 100 минДисплей: ................. : 3х светодиодныйТип соединения. : Клеммное соединениеВес. : Макс. <125гр.Свяжитесь с…… ..:5A/250 В переменного тока (активных сопротивлений для цепи переменного тока)Крепление ................. : Собранный на din-рейкеКласс защиты ........... : IP20Рабочая высота .......... : <2000 метровДиаметр кабеля ................. : 2,5мм ²
Схема подключения
