Многофункциональное реле таймера Samwha-Dsp ERX-10
Последнее обновление: 08.04.2022
37 Отзывов
95 Заказов
Общий

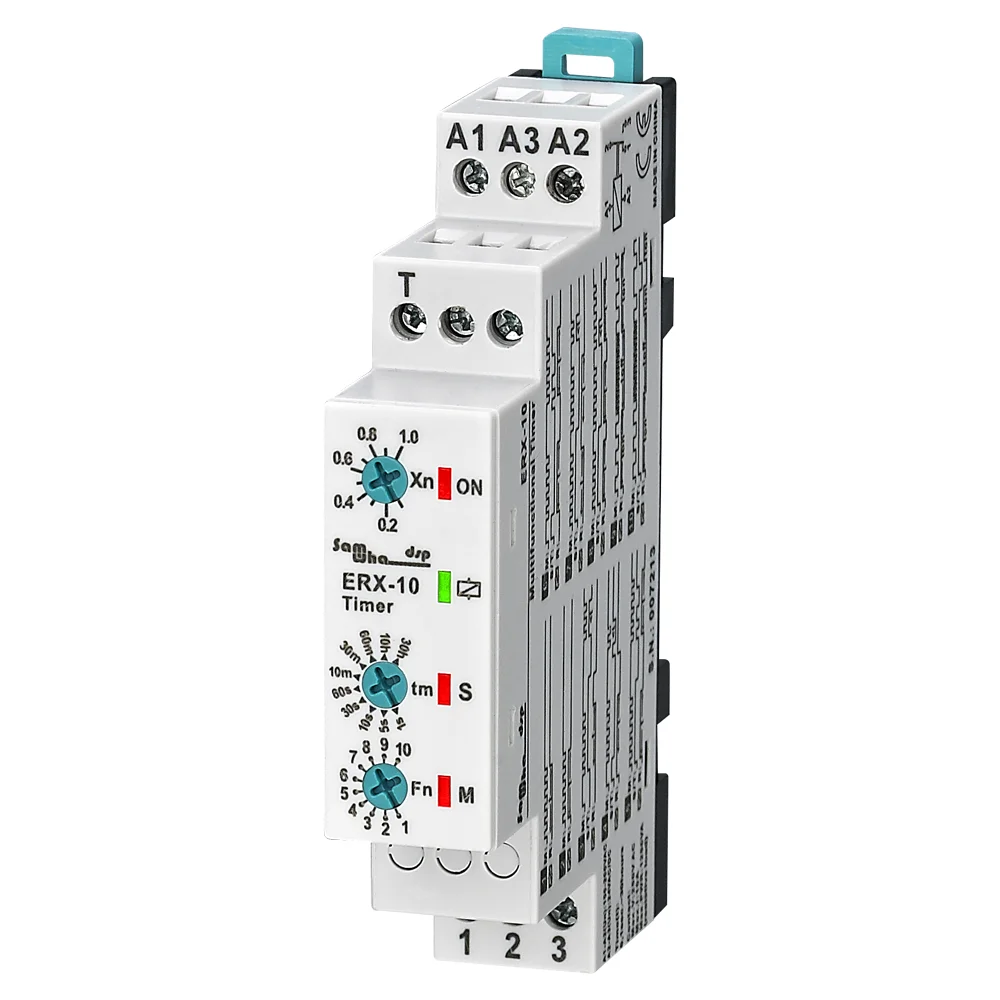

ERX-10 реле времени специально разработано для контроля времени и входящих данных и может использоваться в промышленности, жилых, заводских помещениях.
Кнопки регулировки устройства:
Функциональная кнопка (Fn): Эта кнопка определяет функцию s. Пожалуйста, выберите нужную функцию из таблицы.Максимальная Кнопка времени (ТМ): Эта кнопка определяет максимальное время. Он имеет максимальное значение времени 10.Кнопка умножения времени (Xn): она позволяет достичь промежуточных значений путем умножения максимальных значений. Она имеет 10 ступенчатое значение умножения между 0,1-1,0
Использование устройства и принцип работы:
Подключите устройство в соответствии с схемой.Пожалуйста, определите параметры функции и времени перед тем, как заряжать устройство.Время = максимальное время (tm) x фактор шкалы времени (Xn)Пример: можно сказать, что если устройство заряжено, желательно, чтобы реле было активировано в течение 15 минут. И затем не следует деактивировать до тех пор, пока не деактивируется.Отрегулируйте кнопку fn до 2. Затем отрегулируйте кнопку MAX (tm) до 30 мин [g] и кнопку time scale factor до 30 м. [15 мин = [30 мин] x0.5] после настройки нужной функции и времени устройство может быть заряжено соответствующим образом.
Функциональная кнопка (Fn)
-Задержка в 1 разПосле включения устройства начинается задержка, светодиод M мигает во время синхронизации, и реле выводится после окончания задержки, индикатор реле включен и индикатор M включен.Повторное выполнение требует сброса питания.
-Задержка 2 выключенияПосле того, как устройство включено, реле немедленно выводит, реле включено, задержка начинается, M Led мигает во время синхронизации, и реле остановлено на выходе после окончания задержки, выключение светодиода и включение светодиода M.Повторное выполнение требует сброса питания.
-3-контроль задержкиПосле включения устройства, когда включается сигнал T, начинается задержка, мигает светодиод M и Выходы реле после окончания, включение светодиодного реле и включение светодиодного индикатора M.Если сигнал T выключен во время процесса задержки, задержка будет остановлена и задержка будет очищена.
-4-Управление Задержка включения/выключенияПосле включения устройства, когда сигнал T включен, реле немедленно выводит, светодиод реле включено, начинается задержка, мигает светодиод M, И реле останавливает выходы после конца, релейный светодиод выключен и индикатор M включен.Если сигнал T выключен во время процесса задержки, задержка будет остановлена и задержка будет очищена.
-5-один выстрел ведущего края с контрольным входомПосле включения устройства, когда сигнал T включен, реле немедленно выводит, светодиод реле включено, начинается задержка, мигает светодиод M, И реле останавливает выходы после конца, релейный светодиод выключен и индикатор M включен.Если сигнал T выключен во время задержки, он не будет прерывать время.
-6-одиночный снимок с задней кромкой с контрольным входомПосле включения устройства, когда сигнал T включен, продолжайте ждать, когда сигнал T обнаружен, чтобы быть выключенным реле немедленно выходное, светодиод реле включено, начинается задержка, M Led мигает, и реле останавливает выходы после конца, Релейный светодиод выключен, и светодиод M включен.Если сигнал T выключен во время задержки, он не будет прерывать время.
-Задержка 7 на и задержка 0FF с контролемПосле включения устройства, когда включается сигнал T, начинается задержка, мигает светодиод M и Выходы реле после окончания, включение светодиодного реле и включение светодиодного индикатора M. Когда сигнал T будет обнаружен, чтобы быть выключенным, мигает светодиод M, и реле останавливает выходы после конца, светодиод реле выключается и светодиод M включен.Если сигнал T выключен во время процесса задержки, задержка будет остановлена и задержка будет очищена.
-8-импульсный Выход с УправлениеПосле включения устройства, когда сигнал T включен, реле немедленно выводит, светодиод реле включено, начинается задержка, мигает светодиод M, И реле останавливает выходы после конца, релейный светодиод выключен и индикатор M включен. Когда сигнал T включается снова, Реле немедленно выводит, реле включено, задержка начинается, M Led мигает, и реле останавливает выходы после конца, релейный светодиод выключен и M светодиод включен.Если сигнал T выключен во время задержки, он не будет прерывать время.
-9-эквивалент времени проблесковый маячок (t = Т = ТОФФ)После того, как устройство включено, реле немедленно выводит, реле включено, Запуск задержки, мигает M светодиод, и реле останавливает выходы после конца, релейный светодиод выключен, и светодиод M включен. Повторная задержка, M Led мигает, и Релейные выходы после конца, релейный светодиод включен и M светодиод включен. (бесконечная петля)Если сигнал T выключен во время задержки, он не будет прерывать время.
-10-эквивалент времени проблесковый маячок с Управление (t = Т = ТОФФ)После того, как устройство включено, реле немедленно выводит, реле включено, Запуск задержки, мигает M светодиод, и реле останавливает выходы после конца, релейный светодиод выключен, и светодиод M включен. Повторная задержка, M Led мигает, и Релейные выходы после конца, релейный светодиод включен и M светодиод включен. (бесконечная петля)Если сигнал T выключен во время процесса задержки, задержка будет остановлена, и задержка будет очищена и выход стоп-реле.
Примечание _ 1:В тех случаях, когда устройство находится в состоянии отключения питания или необходимо подождать, по крайней мере, 0,3 секунд в тех случаях, когда он включен, выполнять функцию изменения. Чтобы изменить функцию в режиме включения, вам нужно выключить энергию устройства, а затем включить снова. В противном случае изменение функции не будет распознано.Примечание _ 2:S led: светильник включен, когда переключатель T включен, и он выключен, когда он выключен.Реле работает: 1 и 2 концы контакта не открываются, 2 и 3 концы контакта short-circuit.Relay светодиодами не появляются.Реле de-energised: 1 и 2 без контактных концов короткого замыкания, 2 и 3 без контактных концов open-circuit.Relay светодиодных выключателей.
Техническое обслуживание
Выключите устройство и отпустите его от подключения. Очистите ствол устройства тампоном.Не используйте проводник или химическое вещество, которое может повредить устройство.Убедитесь, что устройство работает после очистки
Предупреждения
Используйте устройство в соответствии с руководством пользователя.Не используйте устройство во влажном состоянии.Включите выключатель и выключатель в сборе.Поместите выключатель и выключатель рядом с устройством, оператор может легко добраться.Отметьте выключатель и выключатель как Выходное соединение для устройства.
Технические характеристики
Рабочее напряжение (A1-A2)... : 220VAC или 110VACРабочее напряжение (A2-A3).... : 24V AC/DCРабочая частота ....... : 50/60 Гц.Триггер Напряжение (TR).........:24V-240VРабочая мощность ............... : <6ваРабочая температура .. : -20 °C ..... + 55 °CВремя (t)................................. : 0.1сек, - 30 часовДисплей: ................. : Реле, Т-переключатель (ы), состояние (м)И питание (ВКЛ) светодиодов.Тип соединения. : Клеммное соединениеВес. : Макс.<100 гр.Свяжитесь с…… ..:5A/250 В переменного тока (активных сопротивлений для цепи переменного тока)Крепление ................. : Собранный на din-рейкеКласс защиты ........... : IP20Рабочая высота .......... : <2000 метровДиаметр кабеля ................. : 2,5мм ²
