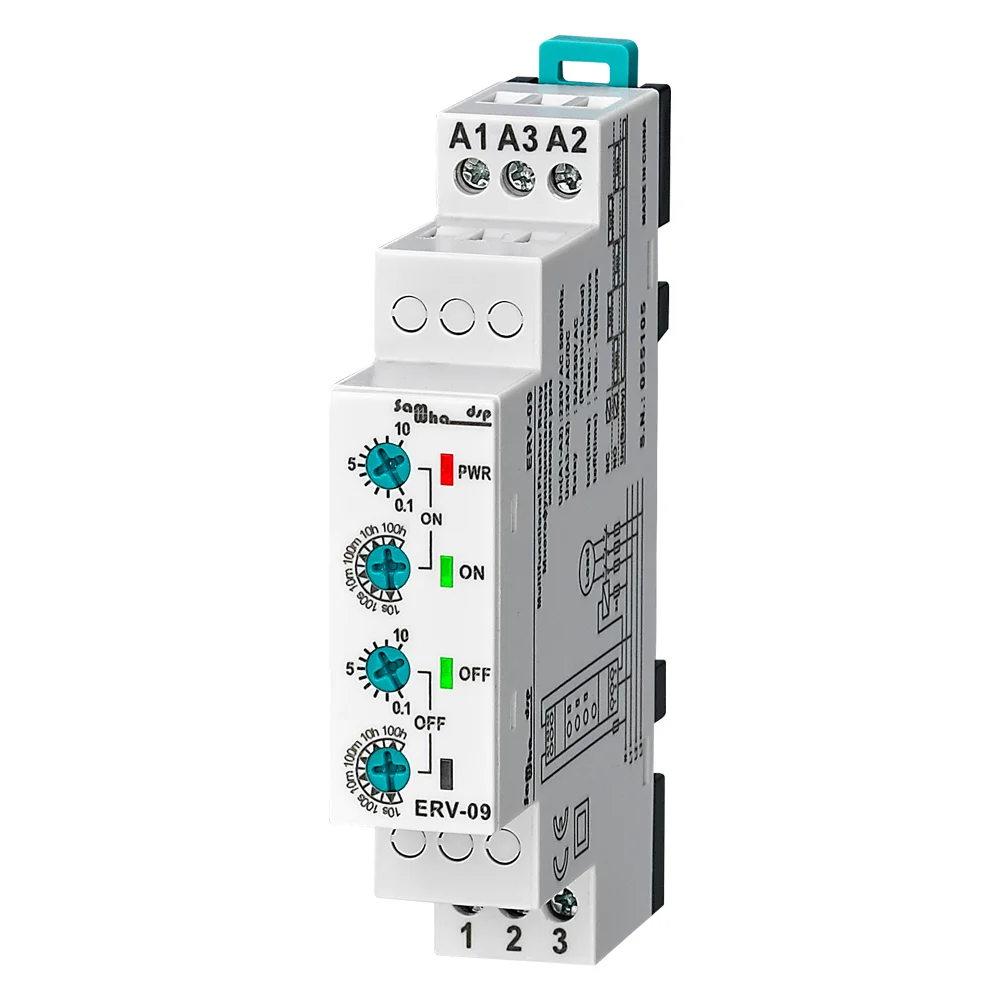

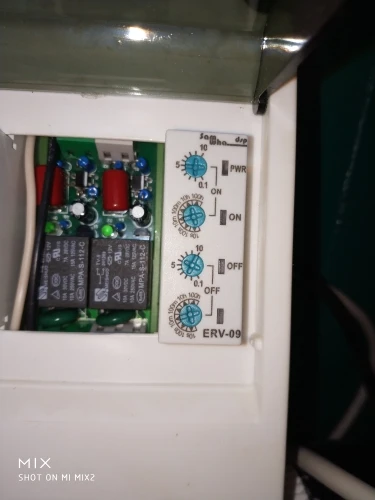

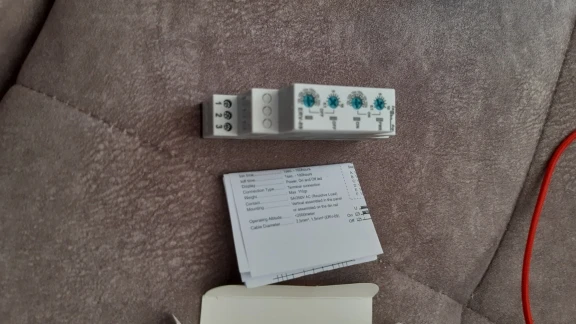

Samwha-Dsp ERV-09 двойное регулируемое многофункциональное мигающее реле

Общий

ERV-09 реле flasher разработаны для каждого использования (промышленность, дом, завод и т. Д.), который нуждается в двойной контроль времени.

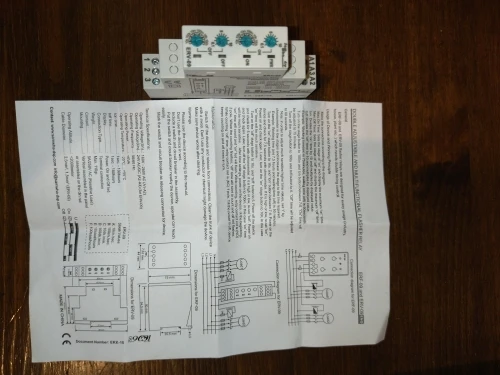

Использование устройства и принцип работы:

Подключите устройство в соответствии с схемой.Время: устанавливает этап «On» и Отображает максимальное время «on».Время выключения: устанавливает этап «Выкл» и Отображает максимальное время «Выкл».Тонна: делит время «on» на 10 и несколько раз на отображаемое значение.Toff: делит время «off» на 10 и несколько раз на отображаемое значение.Пример: время работы (ВКЛ) составляет 75 минут, время ожидания (ВЫКЛ)-60 секунд.Включите кнопку stage до 100m и ton Кнопка между 7-8. Время on будет отрегулировано до 75 минут.Выключите кнопку stage до 100s и кнопка toff до 6. «off» время будет отрегулировано до 60 секунд.Примечание: для того, чтобы настроить гораздо чувствительные более высокие значения времени, установите «t» хронометром на низких стадиях и Увеличьте этап до требуемого времени.Пример: рабочее время (ВКЛ) 7,5 часов и время ожидания (ВЫКЛ) 50 минут.Включите кнопку «on» stage до 10s. И кнопка «тон» между 7-8. Включите устройство и проверьте в течение 7,5 секунд с хронометром. Если он высокий или низкий, повторно установите «тонну». Включите и проверьте снова. Позже Включите кнопку «on» stage до 10h, в этот чехол «on» время будет намного точным.Включите кнопку «off» stage до 10s. И кнопка «toff» до 5. Выключите устройство и проверьте в течение 5 секунд с хронометром. Если он высокий или низкий, повторно установите «toff». Включите и проверьте снова. Позже, выключите кнопку «off» stage до 100 м, в этот чехол «on» время будет очень чувствительным. После настройки времени включите питание устройства. В начале,«On» время будет рассчитываться, и светодиод «on» будет мигать. Во время подсчета, релейный контакт (NO)3. Когда подсчет заканчивается, время «ff» начнет отсчет и выключение светодиодных вспышек. Во время подсчета времени «off», релейный контакт (NC)1. До выключения питания устройство продолжает подсчитывать и выключать время в свою очередь.

Технические характеристики

Рабочее напряжение (A1-A2)... : 220VAC или 110VACРабочее напряжение (A2-A3).... : 24V AC/DCРабочая частота ....... : 50/60 Гц.Рабочая мощность ............... : <6ваРабочая температура .. : -20 °C ..... + 55 °CТонное время (t)................ : 1 сек, - 100 часовToff Time(t)............... : 1 сек, - 100 часовДисплей: ................. : Питание, включение и выключение светодиодовТип соединения. : Клеммное соединениеВес. : Макс.<100 гр.Свяжитесь с…… ..:5A/250 В переменного тока (активных сопротивлений для цепи переменного тока)Крепление ................. : Собранный на din-рейкеКласс защиты ........... : IP20Рабочая высота .......... : <2000 метровДиаметр кабеля ................. : 2,5мм ²

Схема подключения
