NCH02, ЧПУ контроллер движения NCH02 345 осевой контроллер ручки CNC обработка гравировальный станок сверление и фрезерный станок
openlink Store - Надежность 92.75%
Более 139 подписчиков, дата открытия магазина 15.04.2021
- Положительные оценки: 95% (190)
- Соответствие описанию: 94%
- Отвечает на сообщения: 92%
- Скорость отправки: 90%
Последнее обновление: 28.01.2022
Упаковка продукта

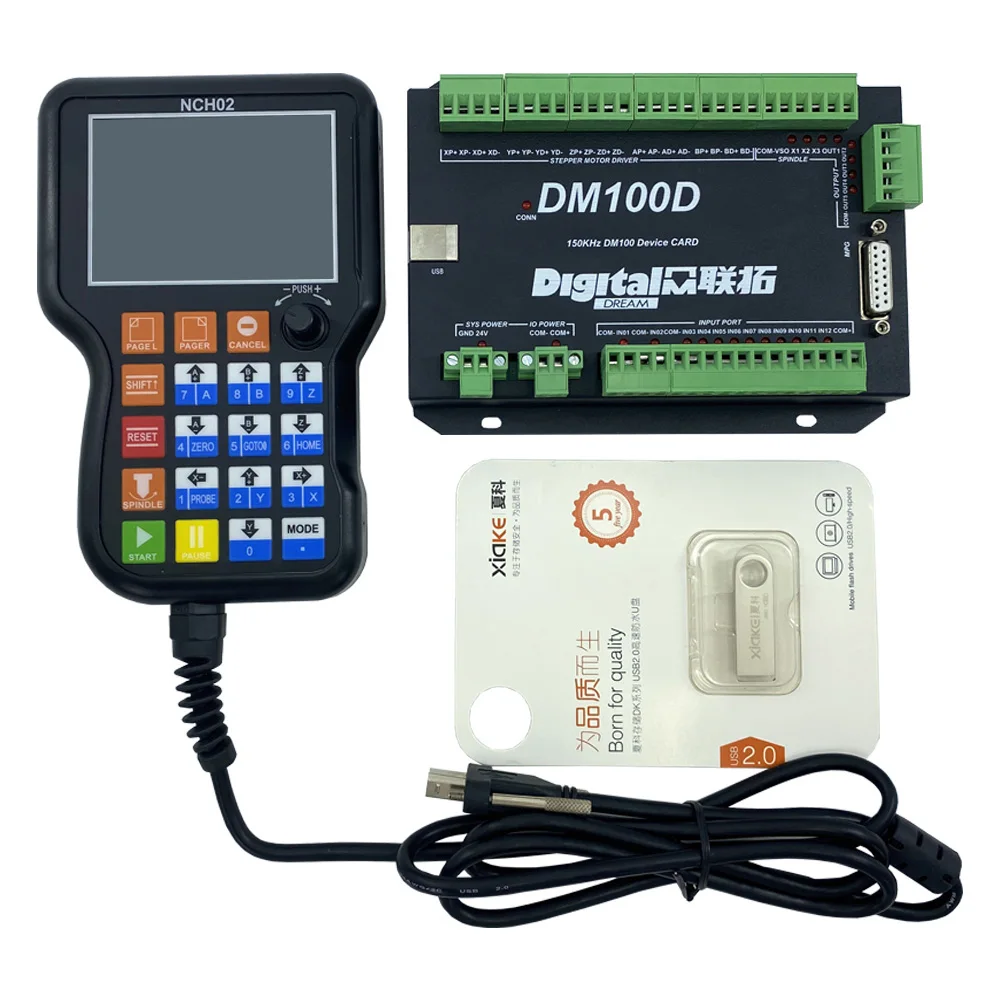

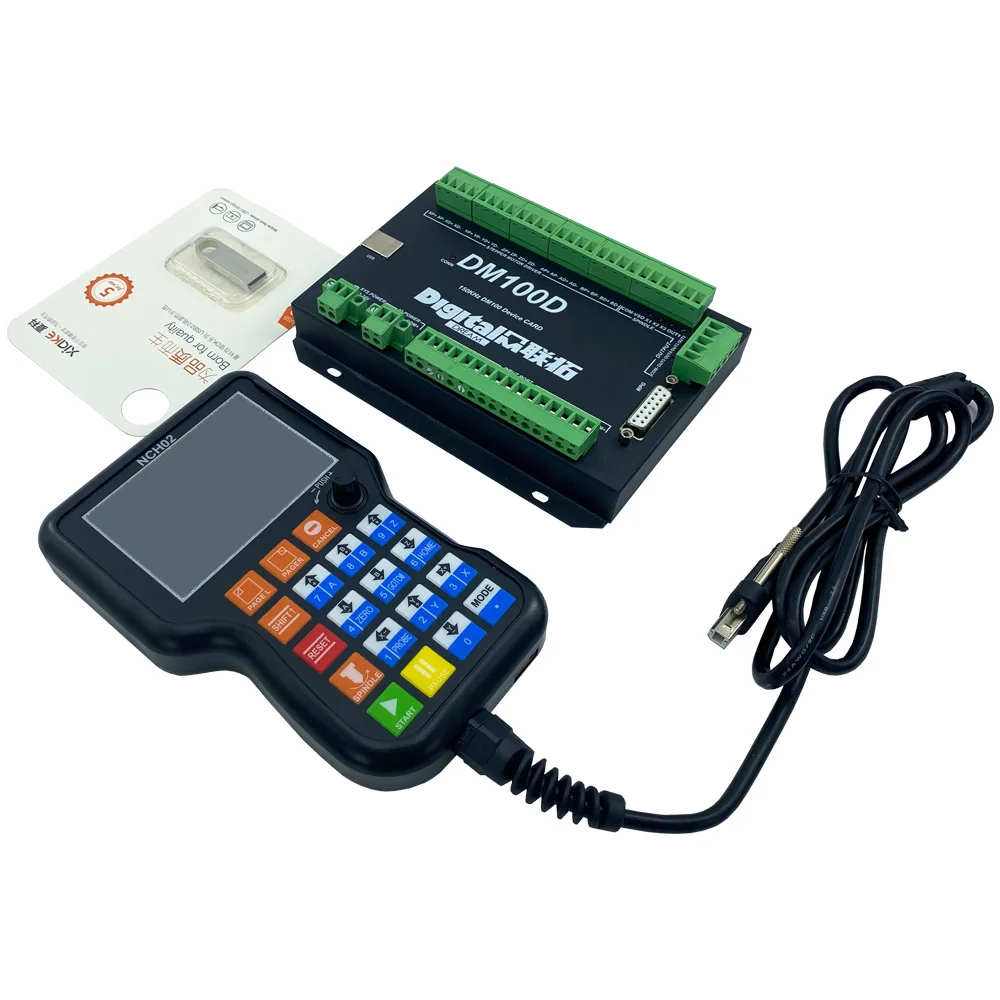

Контроллер * 1Патч-панель * 1U диск * 1
Введение:

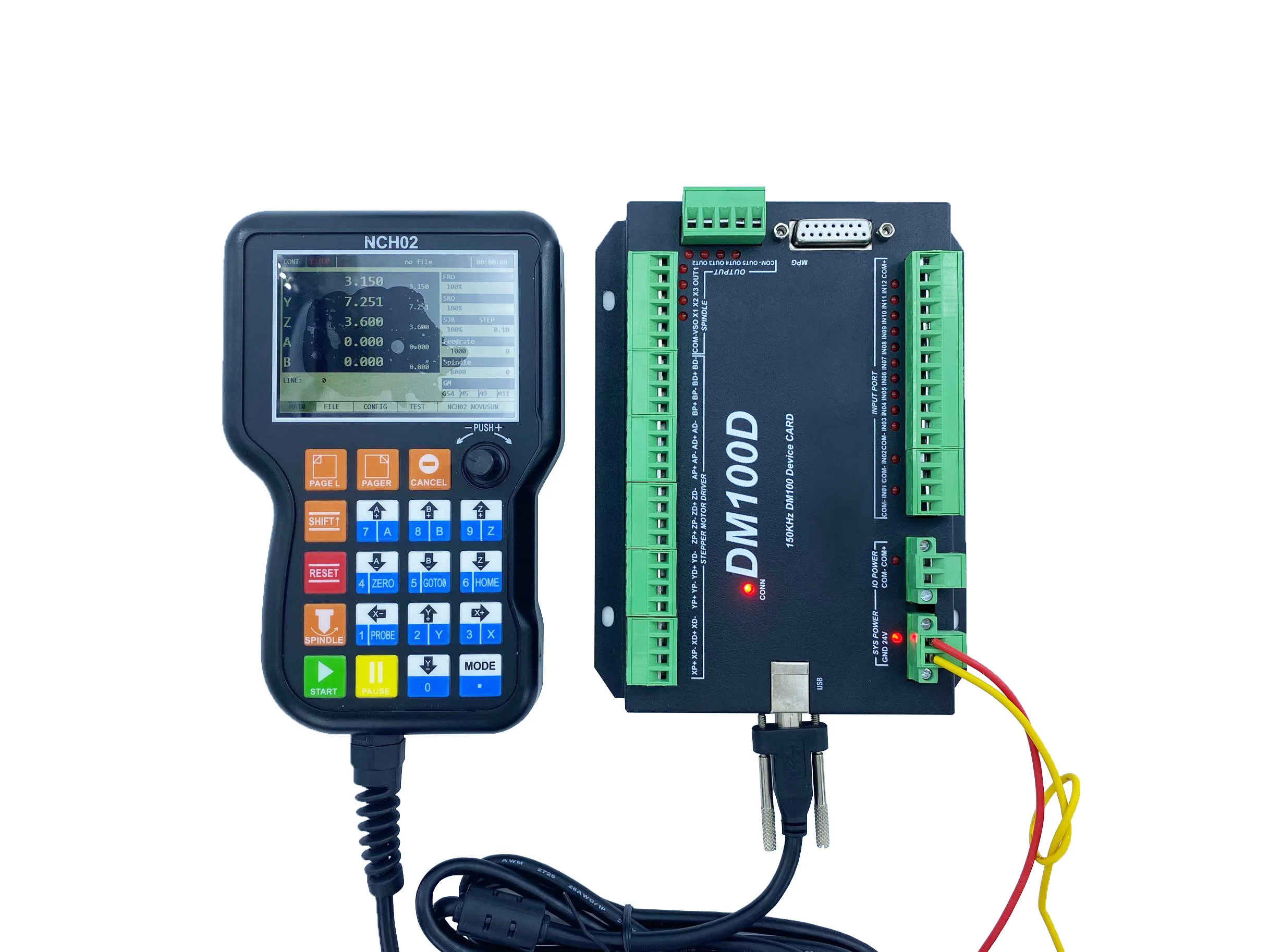

NCH02-это система чпу без компьютера. Вам нужен только u-диск в G-CODE файл,NCH02 может прочитать файл G и запустить файл G.
![](https://ae01.alicdn.com/kf/Ha3ad3ca9bf674f23a5d144bd6e062986P.jpg_.webp)
![](https://ae01.alicdn.com/kf/H112eaa6640c54e47a8bca83b9a23f1783.jpg_.webp)

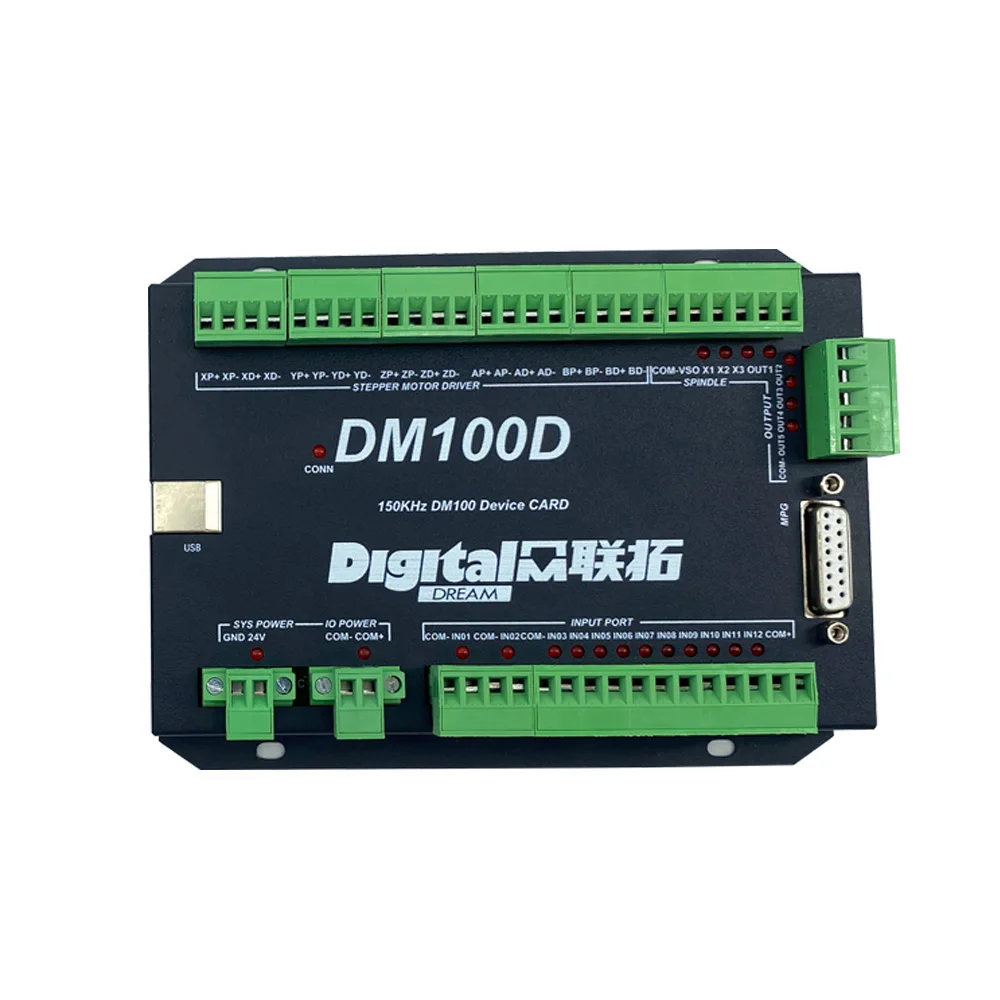

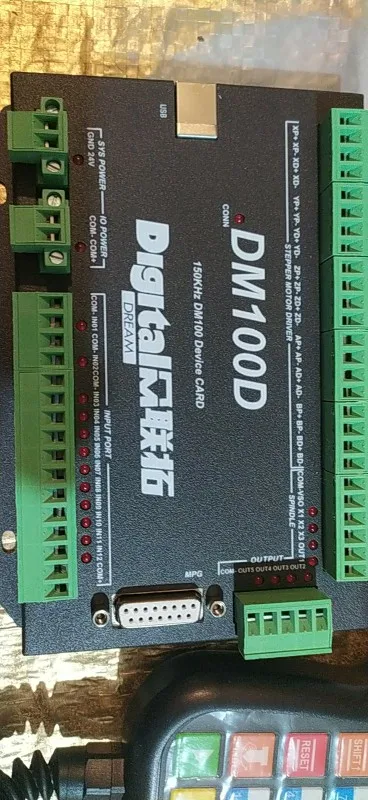

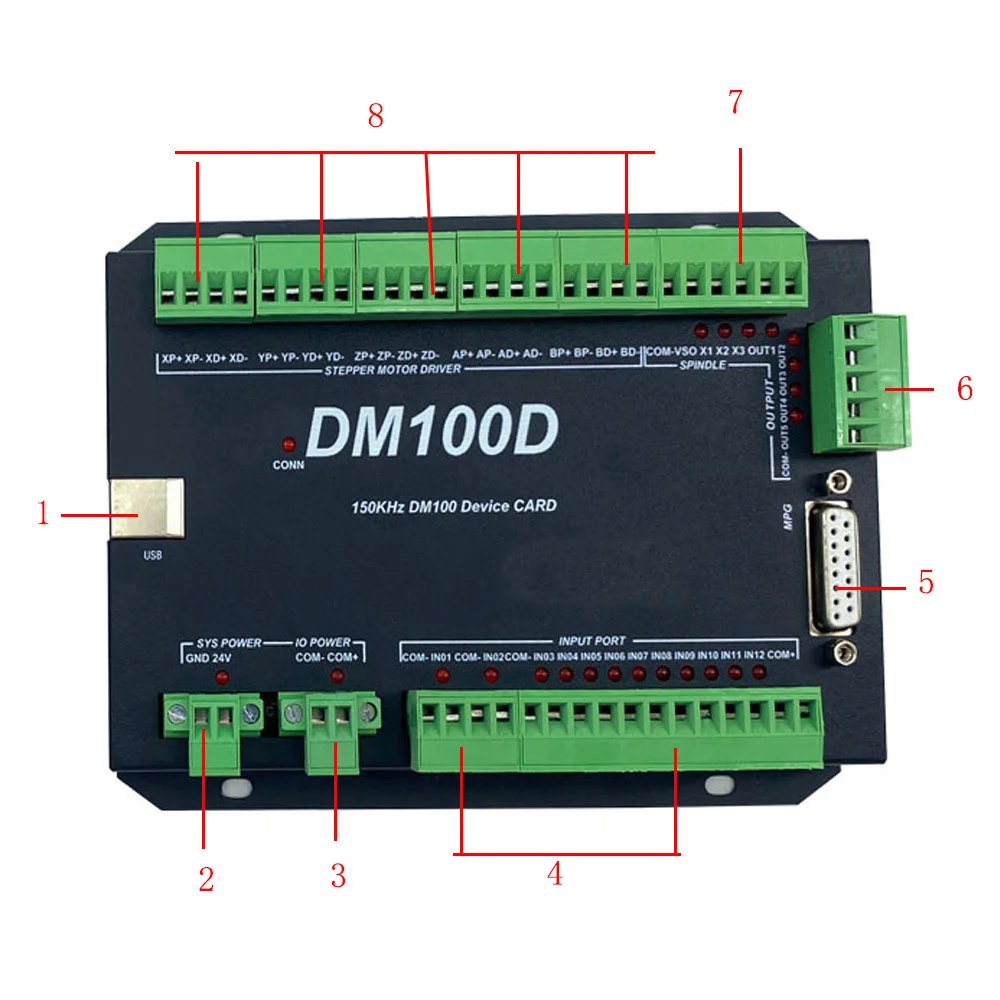

Определение порта и подключение:

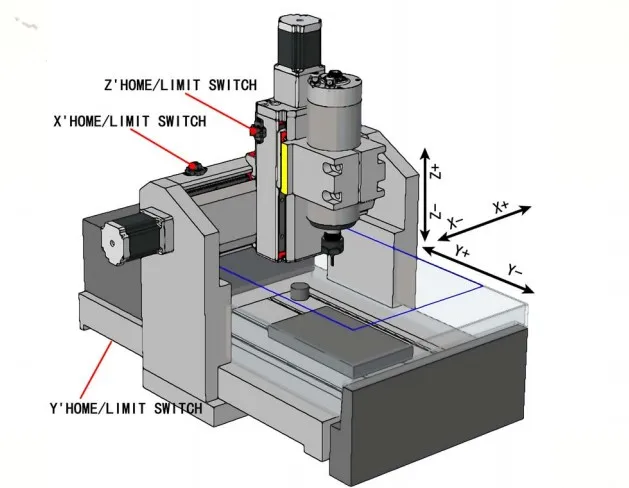

1. Интерфейс USB2. Основной интерфейс питания3. Входная и выходная мощность4. Входной интерфейс, такой как предельное происхождение5.MPG интерфейс6. Универсальный выходной интерфейс7. Выходной интерфейс управления шпинделем8. Интерфейс управления приводом
![](https://ae01.alicdn.com/kf/H54b400ff138741de94d7b06784021a585.jpg_.webp)
Параметры производительности:
Прочитайте G-CODE U-DISK;Безопасная Работа без компьютера; 8 портов фотоэлектрический изолированные входной интерфейс; 5 портов фотоэлектрический изолированный выход интерфейс;1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ); Может поддерживать 5 осевые шаговые системы, 125 кГц импульсный выход для каждой оси;Микросхема управления движением руки; Основным устройством является 24VDC источник питания, ток должен быть выше 1AПоддержка стандартных MPG и NVMPG; 3,5 ''TFT экран;Клавиша 19 пользователей;
![](https://ae01.alicdn.com/kf/Hb7cad54e28a74a2f9b00f46517cd4686k.jpg_.webp)

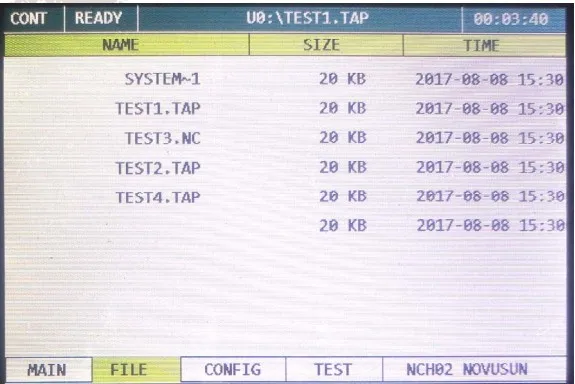

![](https://ae01.alicdn.com/kf/Hf7e5ed3987544452aa8b445f5ba8745bW.jpg_.webp)

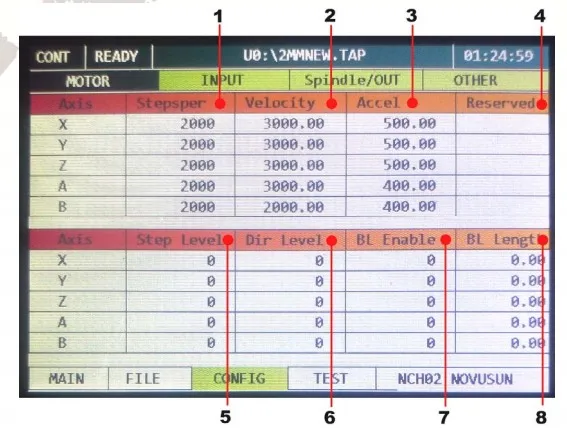

![](https://ae01.alicdn.com/kf/H02ac8eb765b14a5da234360f7a153de30.jpg_.webp)
![](https://ae01.alicdn.com/kf/H2c247727757e4481afbf0492dcd76cbcb.jpg_.webp)

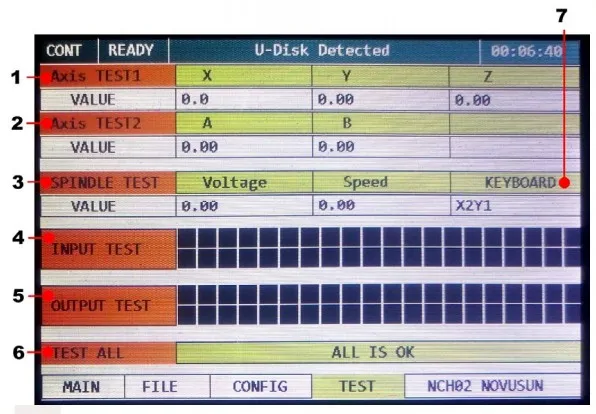

![](https://ae01.alicdn.com/kf/Hb15520fbc8254135b1cff6bee054e315O.jpg_.webp)

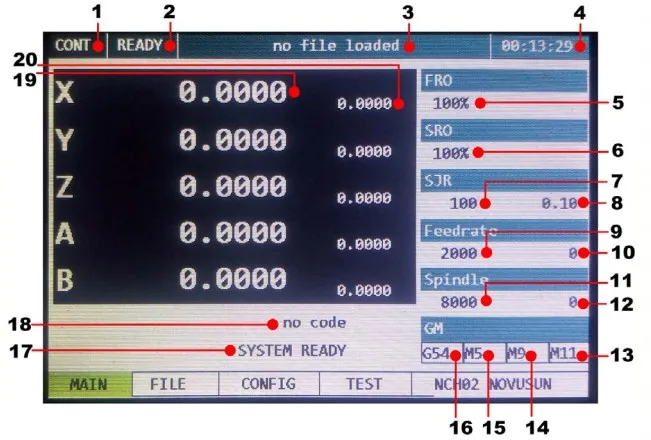

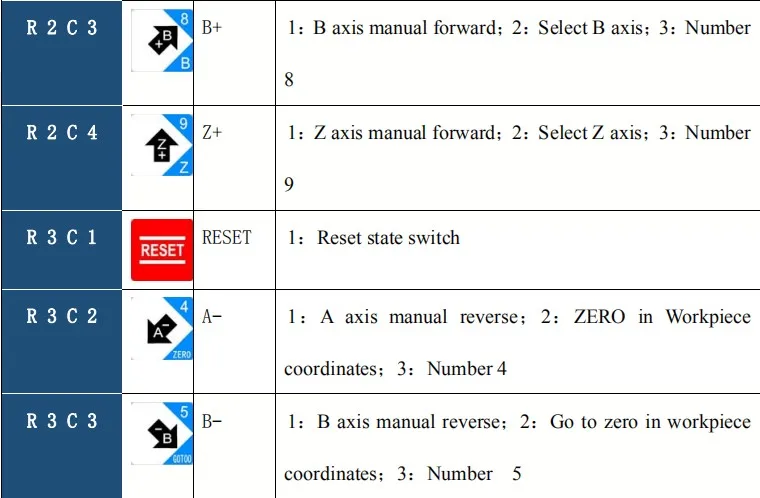

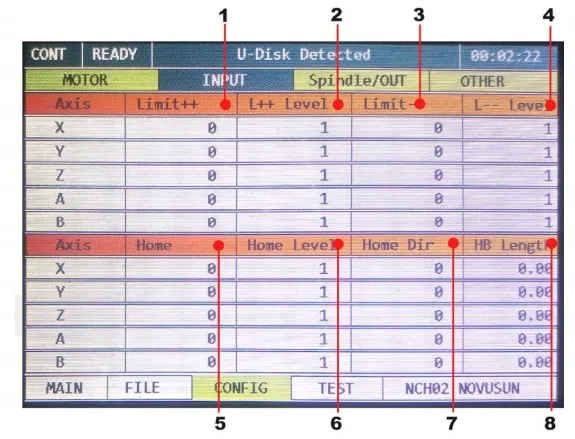

Глоссарий:

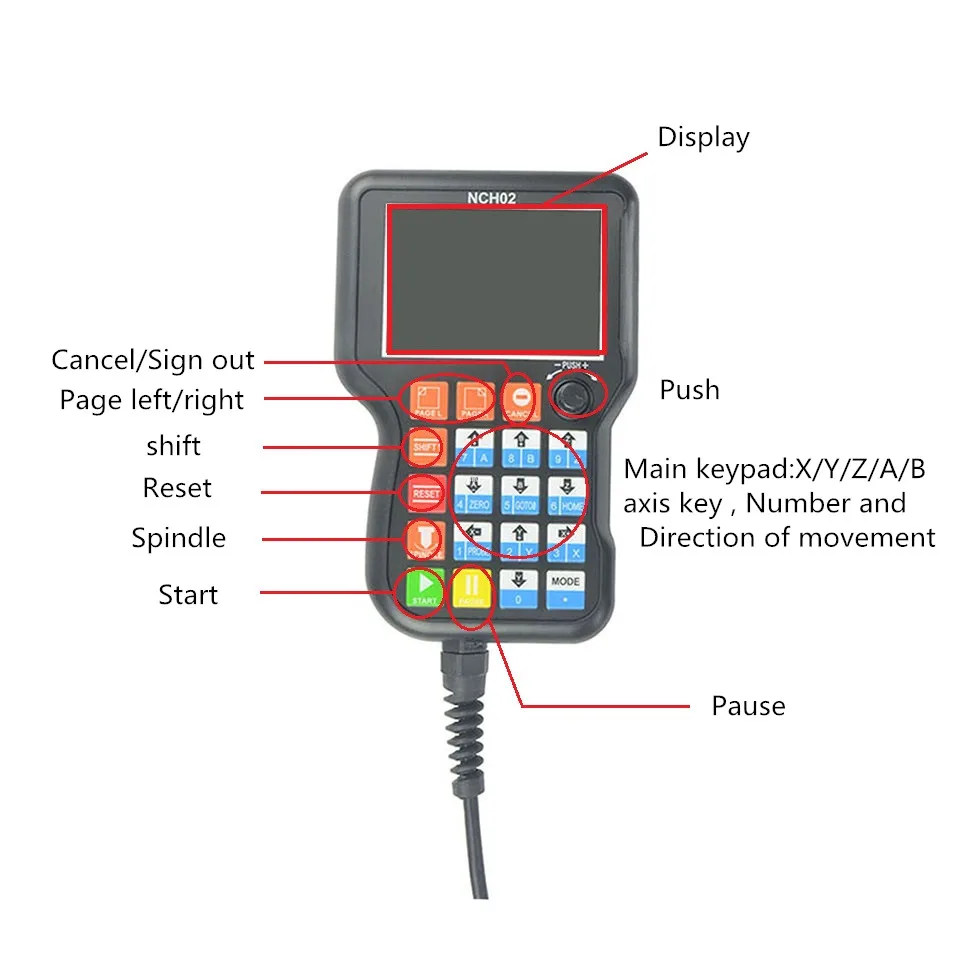

При использовании NCH02, где будет много английских сокращений, теперь мы перечислим всеИх для ваших любезных рекомендаций:FRO: Регулировка подачи: во время рабочего процесса, значение F уже установлено, и нужноОтрегулируйте скорость подачи, затем мы можем настроить значение FRO для реализации.SRO: регулировка скорости вращения шпинделя: во время рабочего процесса, значение S уже установлено, и нужноЧтобы отрегулировать скорость вращения шпинделя, мы можем отрегулировать значение SRO для реализации:Скорость тока S # = Настройка S * SRO.SRJ: регулировка скорости вручнуюВ процессе эксплуатации, так как ручная скорость уже установлена, и нам нужно отрегулироватьТекущая скорость, и невозможно зафиксировать значение во время работы, тогда мы можем изменить SRJЦенность для реализации.Текущая ручная скорость FS # = Настройка ручной скорости * SRJ.F: скорость подачи, блок мм/мин. Например F = 200, означает каждую минуту подачи2000 мм.S: Скорость вращения шпинделя. Единица измерения: rad/min. Например S = 20000, означает 20000 оборотов/минут.Координата оси XКоордината оси YКоордината оси ZКоордината осиКоордината оси BКоордината оси CReady:ReadyMode. В режиме мы можем сделать любую операцию, включая обработку или значенияИзменение или запуск второго режима.Сброс: режим сброса. В этом режиме он должен остановить каждую операцию.«Шаг»: ручной пошаговый режим. Каждая ось подсвечивает ручной шаг в этом режиме.MPG: MPG режим. Каждая ось может проводить MPG работу в этом режиме.
![](https://ae01.alicdn.com/kf/Hb964ebcff6ca4b45a9ebbd998d8cbdf8R.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hcb2e966d95fa4c1fa51c44a150e93bcda.jpg_.webp)

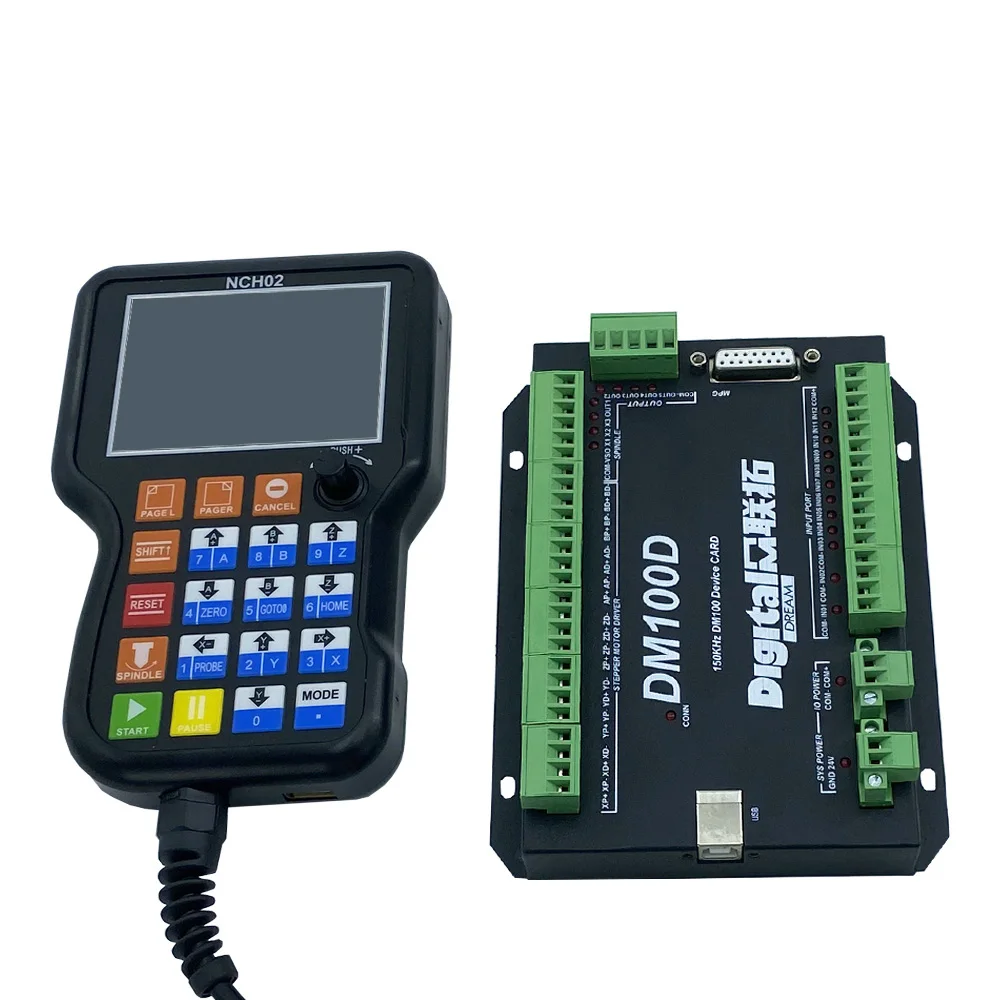

Внешний вид и размер изделия:

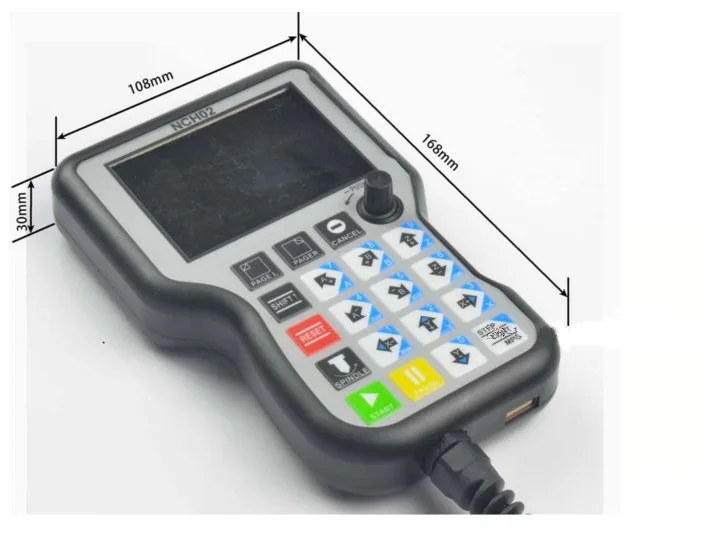

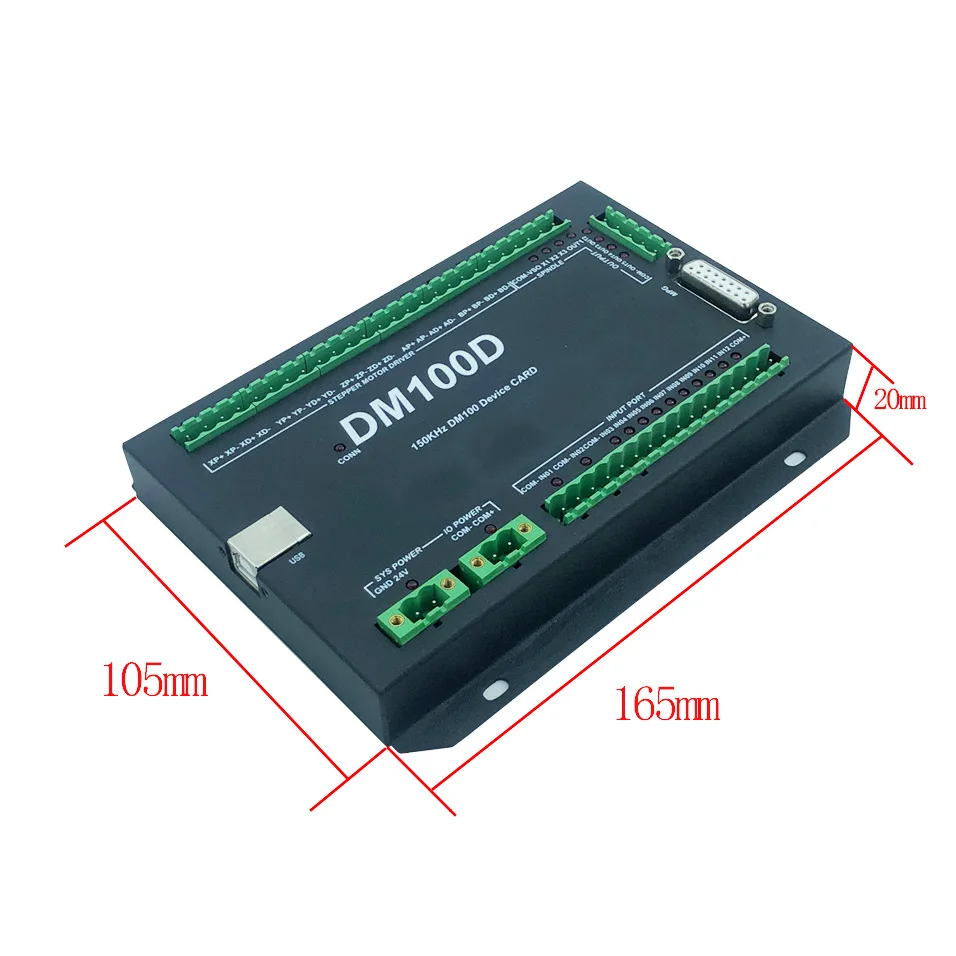

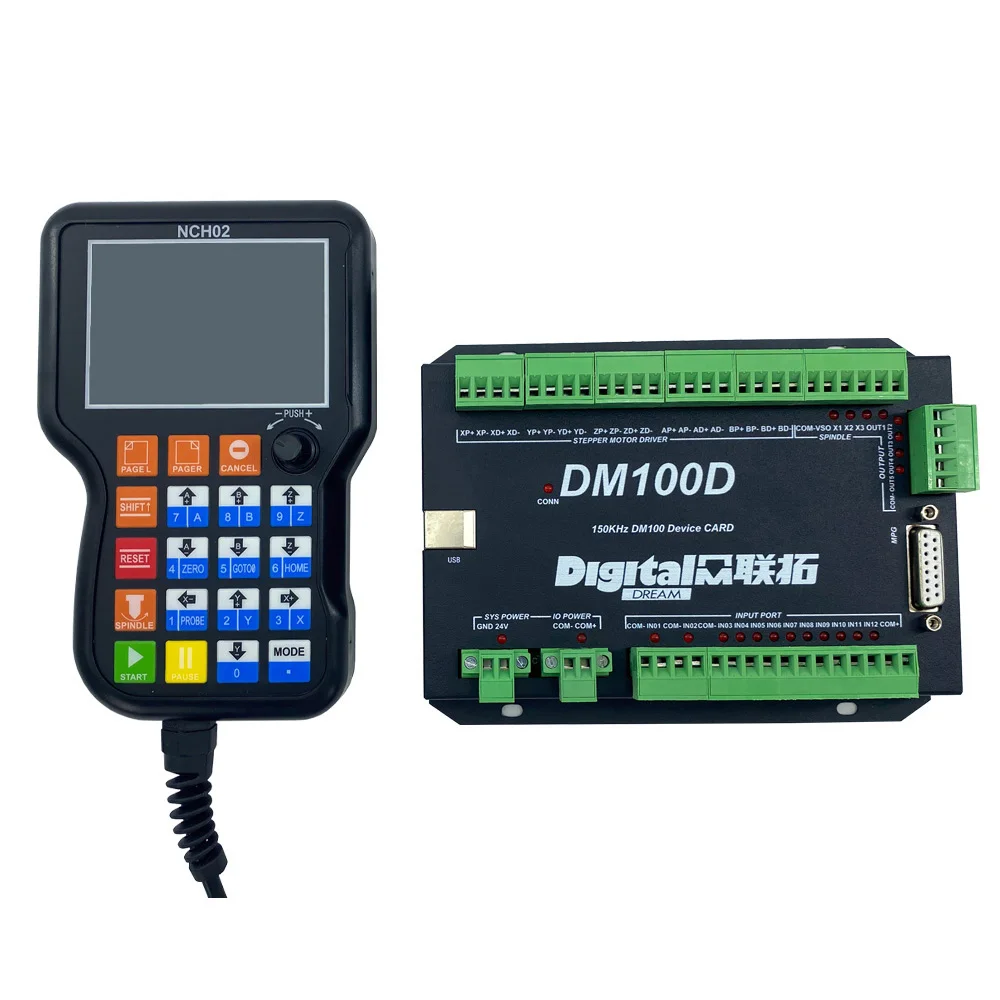

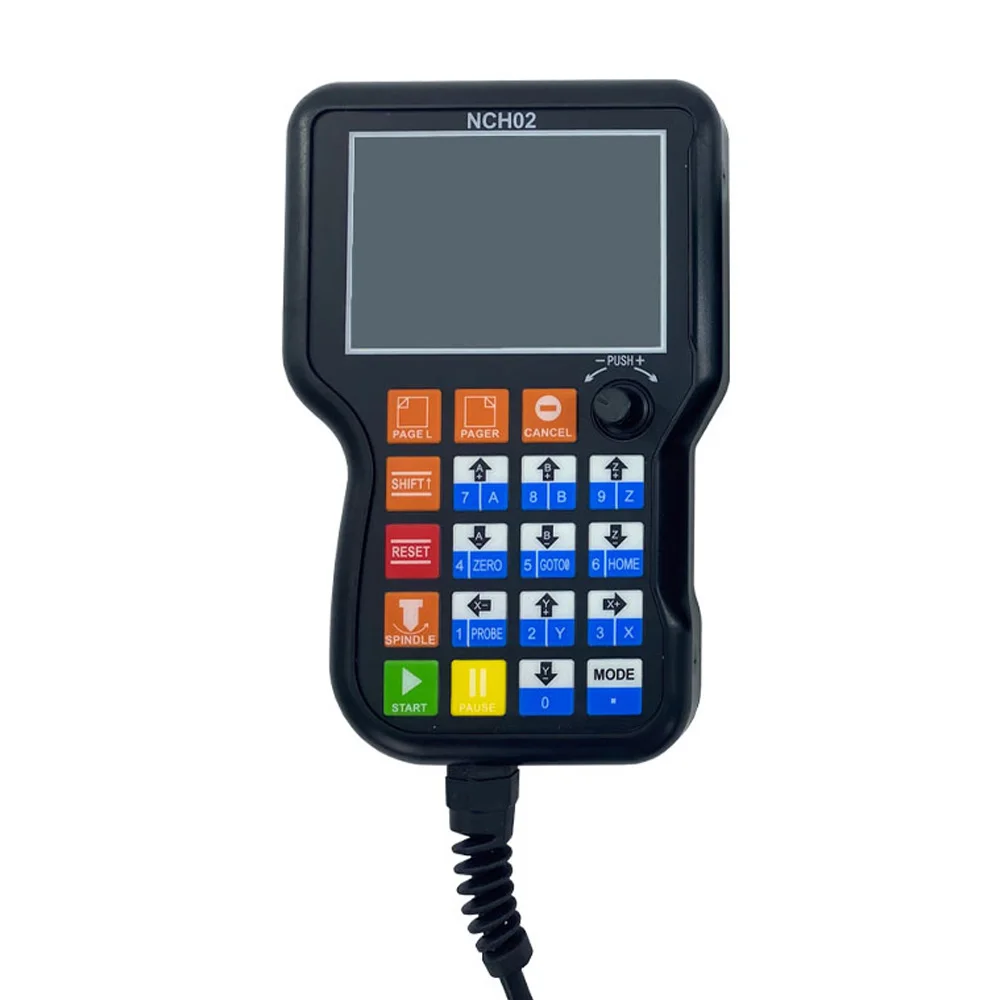

Система ручного управления NCH02 внешний вид, как показано на рисунке 1-1: Хост-системаNCD02 внешний вид как Figure1-2.Система ручного управления NCH02 общий размер 168 мм * 108 мм * 30 мм;Главная система DM100 общий размер 165 мм * 105 мм * 20 мм
![](https://ae01.alicdn.com/kf/H50c641b27b054b26aca49d04a0391f21f.jpg_.webp)
![](https://ae01.alicdn.com/kf/H85545356f534417ca13e12943058dfaeG.jpg_.webp)
Источник питания оборудования:

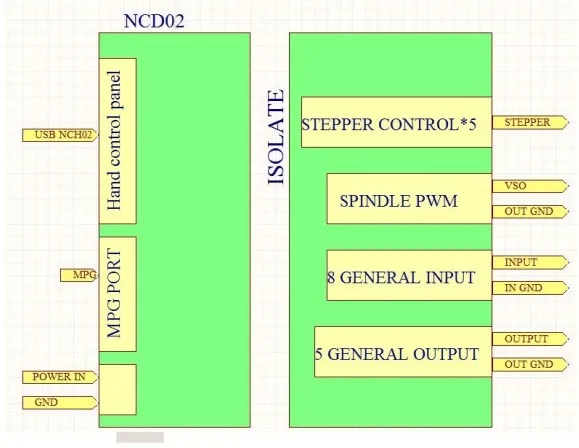

Решение источника питания в области промышленной автоматизации всегда оченьСложный, есть много GND, теперь мы описываем структуру источника питания, какНиже:Структура источника питания как на рис. 2-1, основной источник питания и модуль MPG иВыходной модуль Шагового управления является общим GND, ограниченным и Estop входным модулем и шпинделемМодуль регулировки скорости является общим GND, между основным источником питания и выходным модулем естьФотоэлектрическая изоляция. Входы ограниченного переключателя и Estop и так далее являются обычным катодом,Внутри устройства есть GND как обычный-нет необходимости подключать внешний источник питания. На основеДля справки о выходном интерфейсе GND, выходное Регулируемое напряжение 0-10 В для регулировки шпинделяСкорость. Шасси построено с 220 В до 48 В постоянного тока питания к бесщеточному шпинделю постоянного тока и 4 шагаДрайвер двигателя.

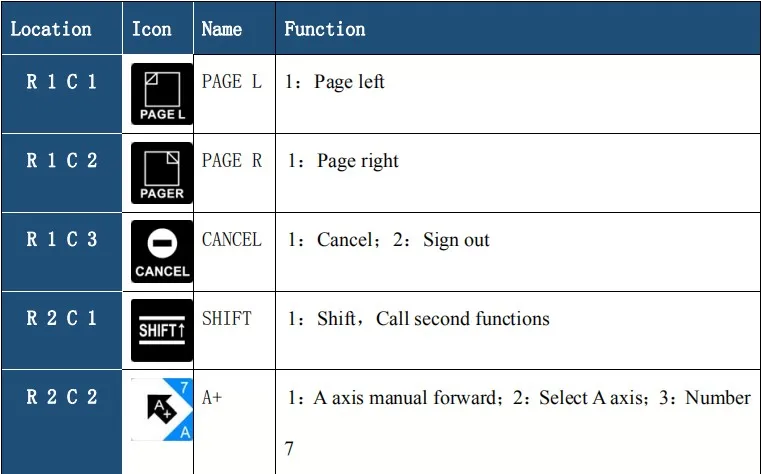

![](https://ae01.alicdn.com/kf/H37c88a92dac548a6807c4c634f2abea4T.jpg_.webp)
![](https://ae01.alicdn.com/kf/H3c4942d43ca94136a8147b93ecea35a9u.jpg_.webp)
![](https://ae01.alicdn.com/kf/Haccd33fbbc5b4931b66aab9da5efe2eei.jpg_.webp)
![](https://ae01.alicdn.com/kf/H10442c6043e2420f88a3edb405c16996P.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hb99222320a3a4b788d852fadbfe5d950i.jpg_.webp)
![](https://ae01.alicdn.com/kf/H50667c9b11e948e98d4d54b716e93909o.jpg_.webp)
![](https://ae01.alicdn.com/kf/Haa0b5eba3f854b64af3606ceaeee3a89P.jpg_.webp)
![](https://ae01.alicdn.com/kf/H60a6e38ca1f446a8b6f62e182275f510p.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hb197b8d40bd84666b4fd49fb2579fc3cH.jpg_.webp)
![](https://ae01.alicdn.com/kf/H020764d2cb3c4af58e3e15d63a6faeaak.jpg_.webp)
![](https://ae01.alicdn.com/kf/H36830f62abd64ba5a101006332ae6088w.jpg_.webp)
![](https://ae01.alicdn.com/kf/H9b61bbe8b70b42f4afcfb349642ab78dA.jpg_.webp)
-
Вес логистики1.300
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаНет
-
Номер моделиNCH02
-
ПрименениеФрезерный станок
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)10
-
Размер логистики - длина (см)15
-
Размер логистики - ширина (см)12
-
СертификацияNONE
Отзывы покупателей

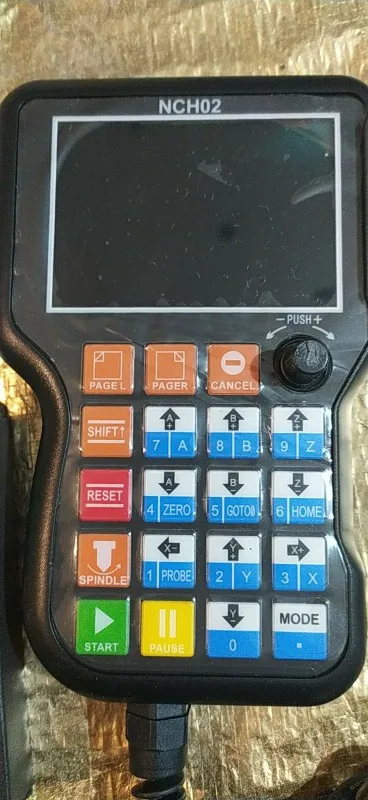

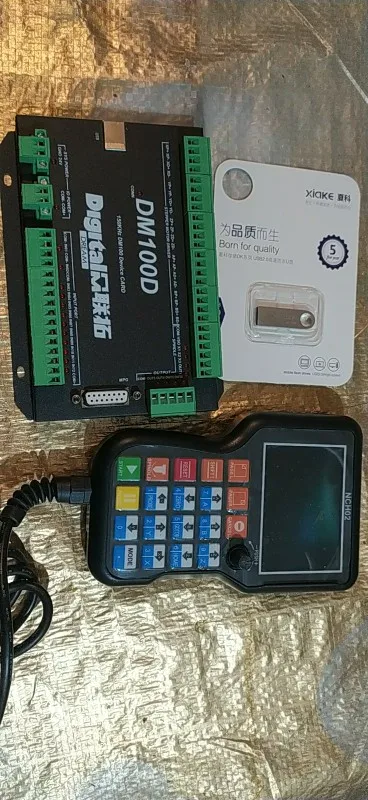

Страна: BR Voltage: 3axis Доставка: Standard Shipping 27.01.2022
