NCH02 CNC ручка Motion контроллер mach3 345 оси 125 кГц импульсный + 24V 75W MEANWELL импульсный источник источника питания + u-диск чтения G-CODE
openlink Store - Надежность 92.75%
Более 139 подписчиков, дата открытия магазина 15.04.2021
- Положительные оценки: 95% (190)
- Соответствие описанию: 94%
- Отвечает на сообщения: 92%
- Скорость отправки: 90%
Последнее обновление: 20.02.2022
Посылка продукта

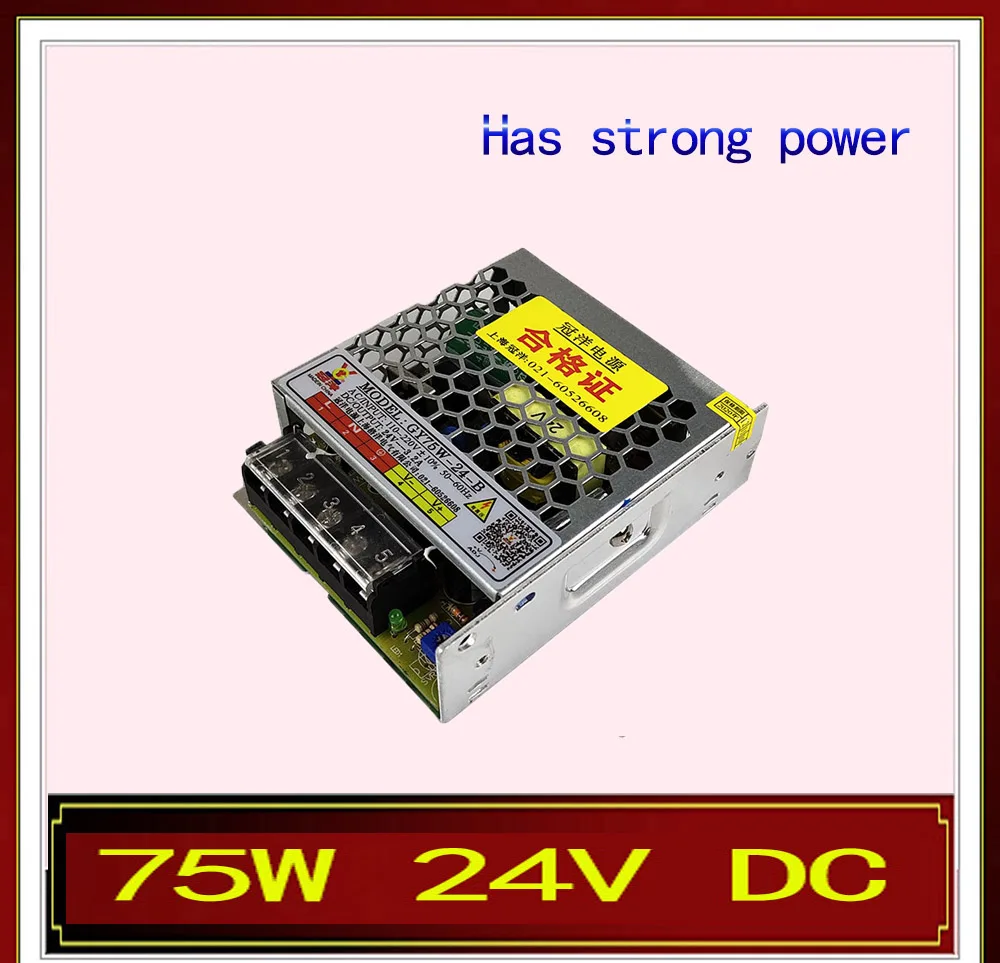

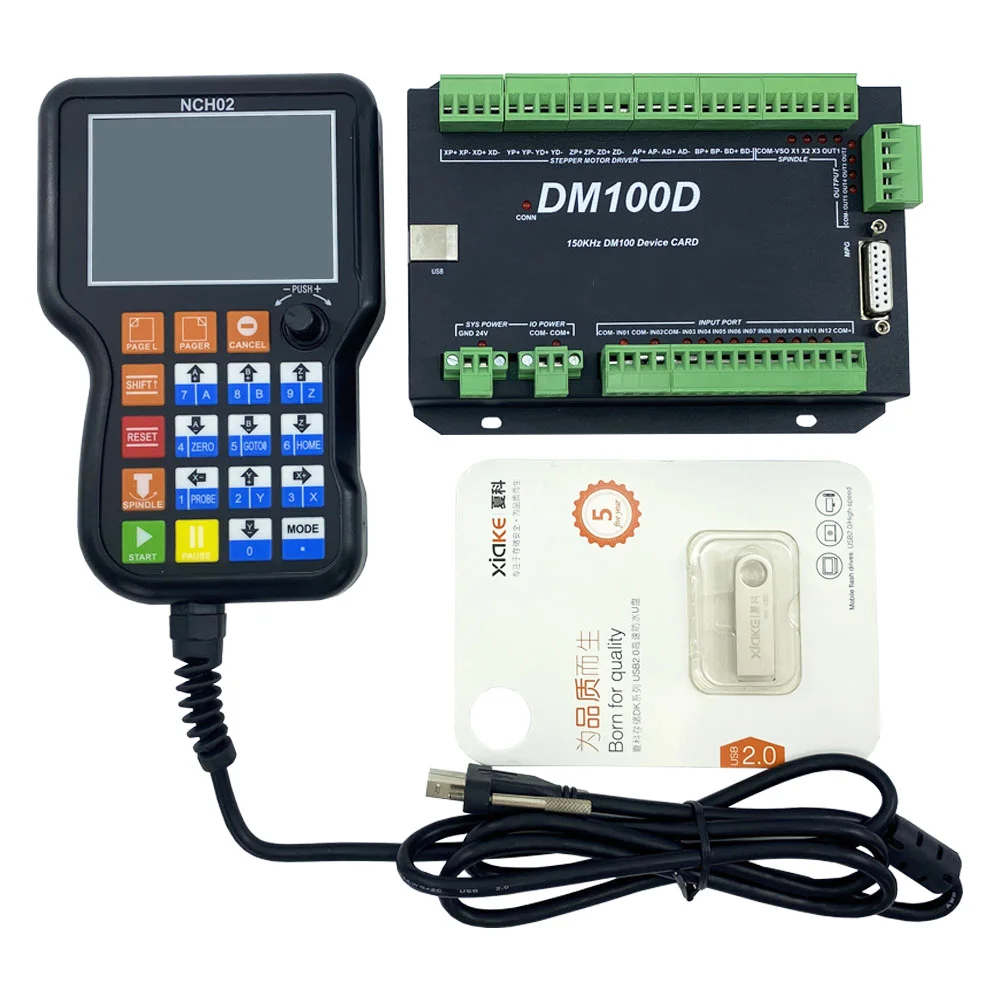

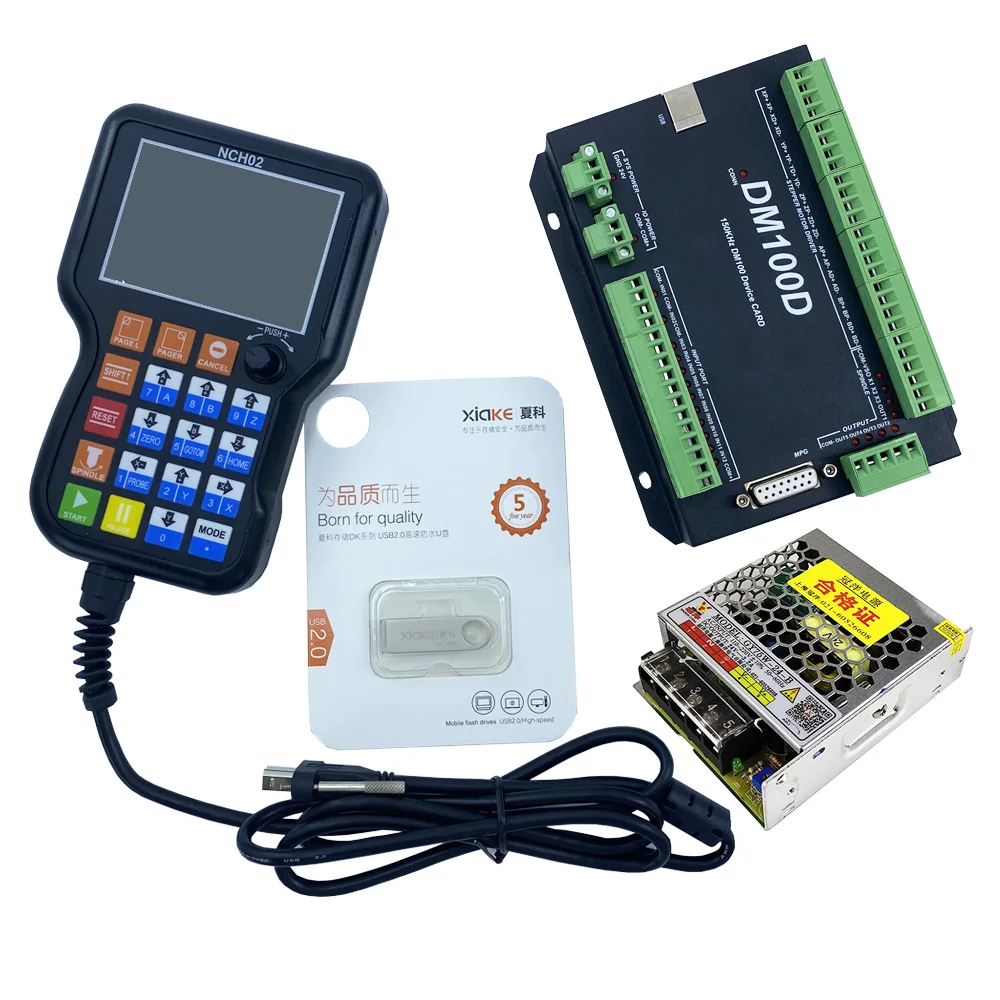

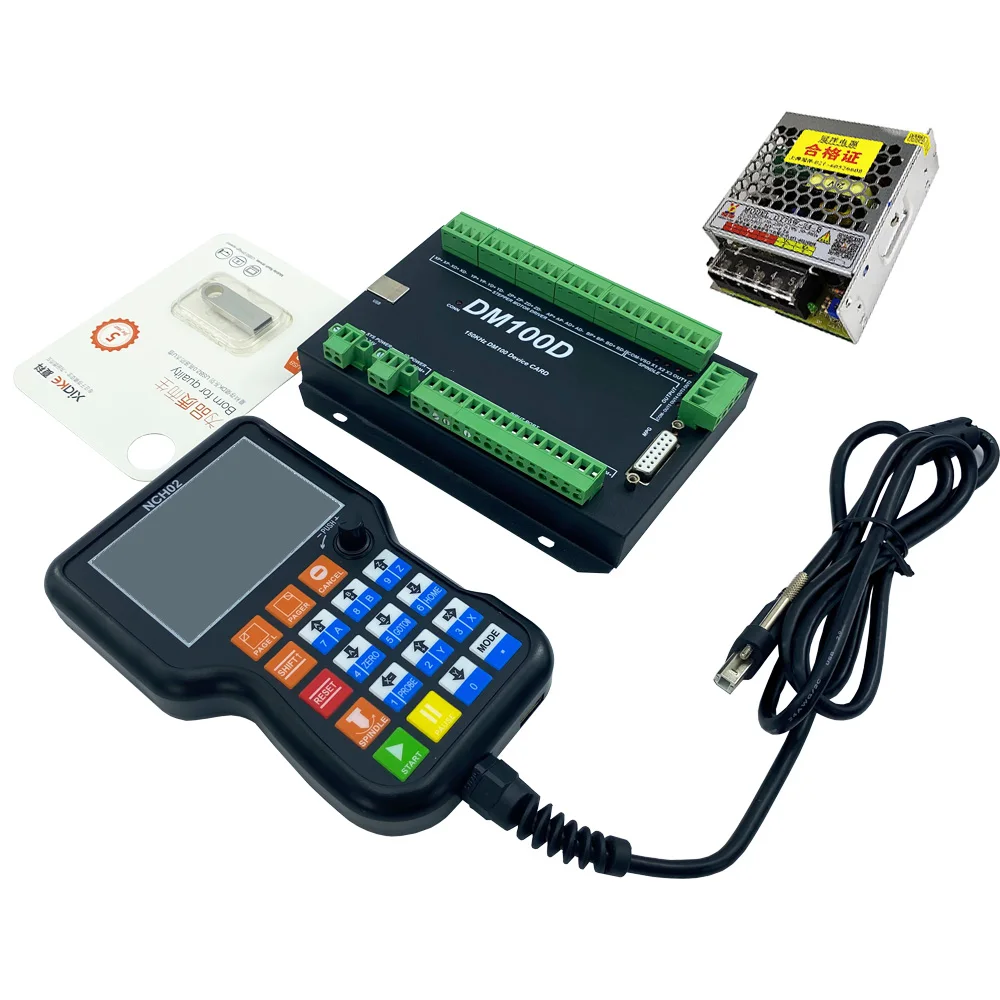

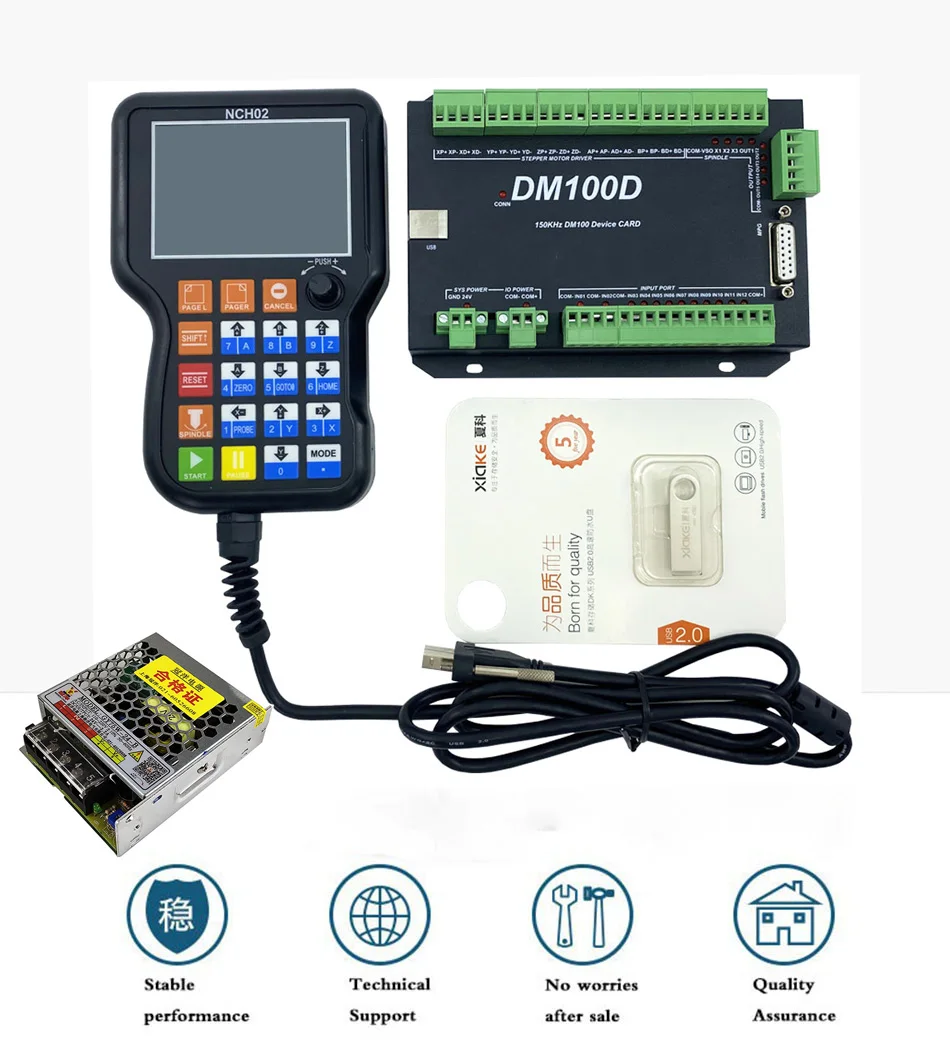

1 x контроллер1 x патч-панель1 x u-диск1x75 Вт MEANWELL импульсный источник питания
![](https://ae01.alicdn.com/kf/H37503e1d00714e519aa917f848591bc8e.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hb3cb3014f1e7426da556af20b58bd464P.jpg_.webp)
![](https://ae01.alicdn.com/kf/H377d2904e3b144ce8a0be9ed67367897R.jpg_.webp)
![](https://ae01.alicdn.com/kf/H3da888bad0b6475fa3782c830202d541A.jpg_.webp)
Описание товара
NCH02-это система чпу без компьютера. Вам нужен только u-диск в G-CODE файл,NCH02 может прочитать файл G и запустить файл G.
Параметры производительности:

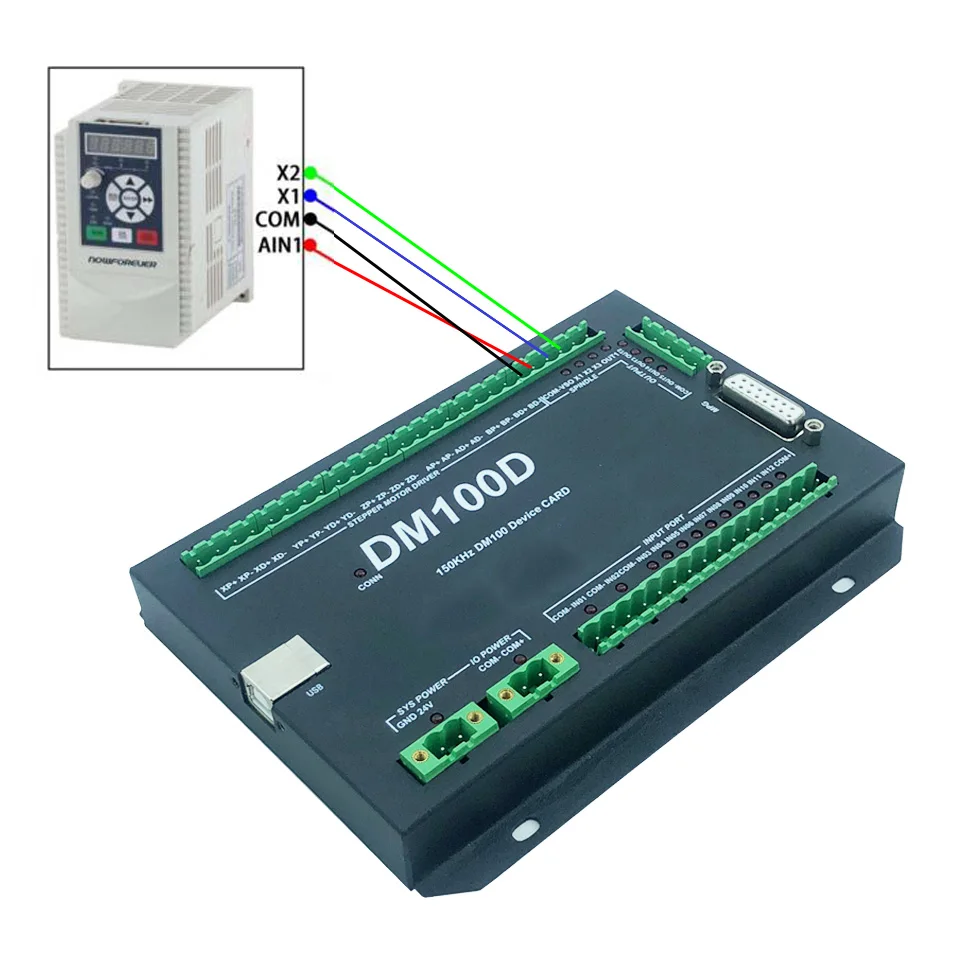

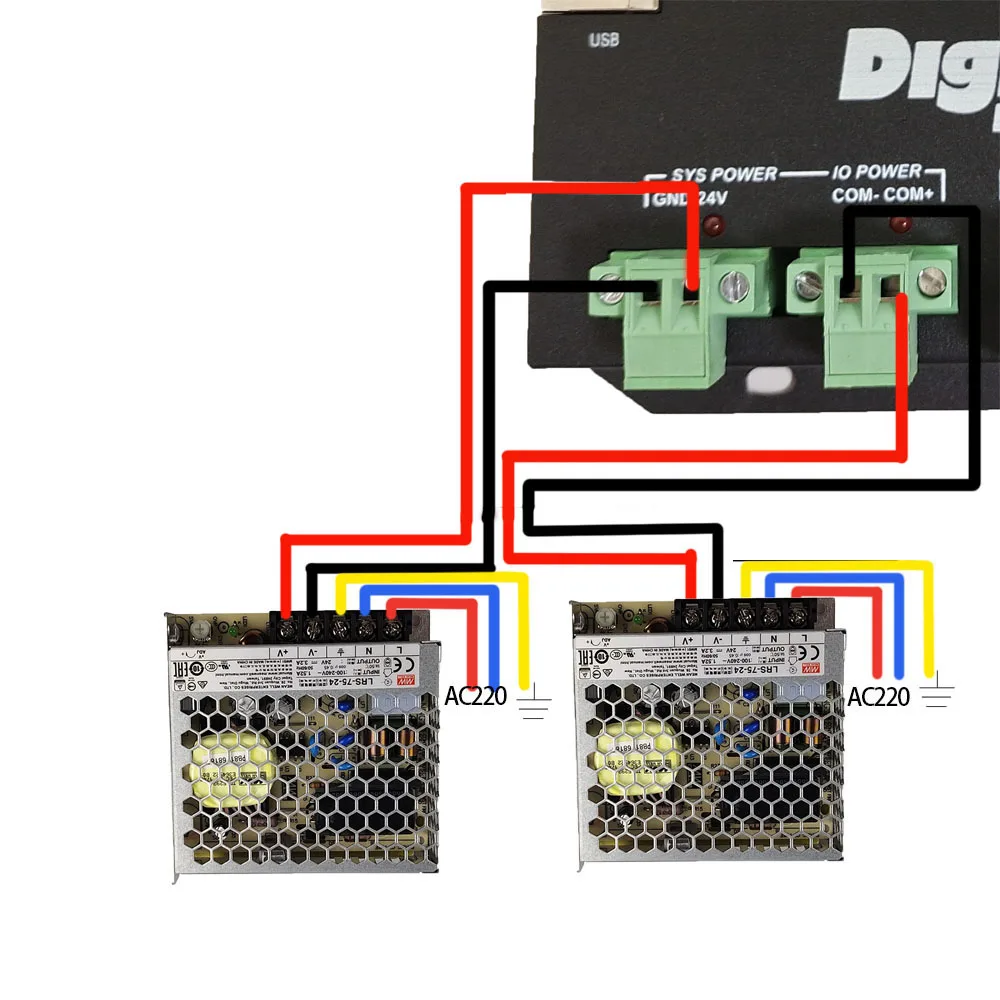

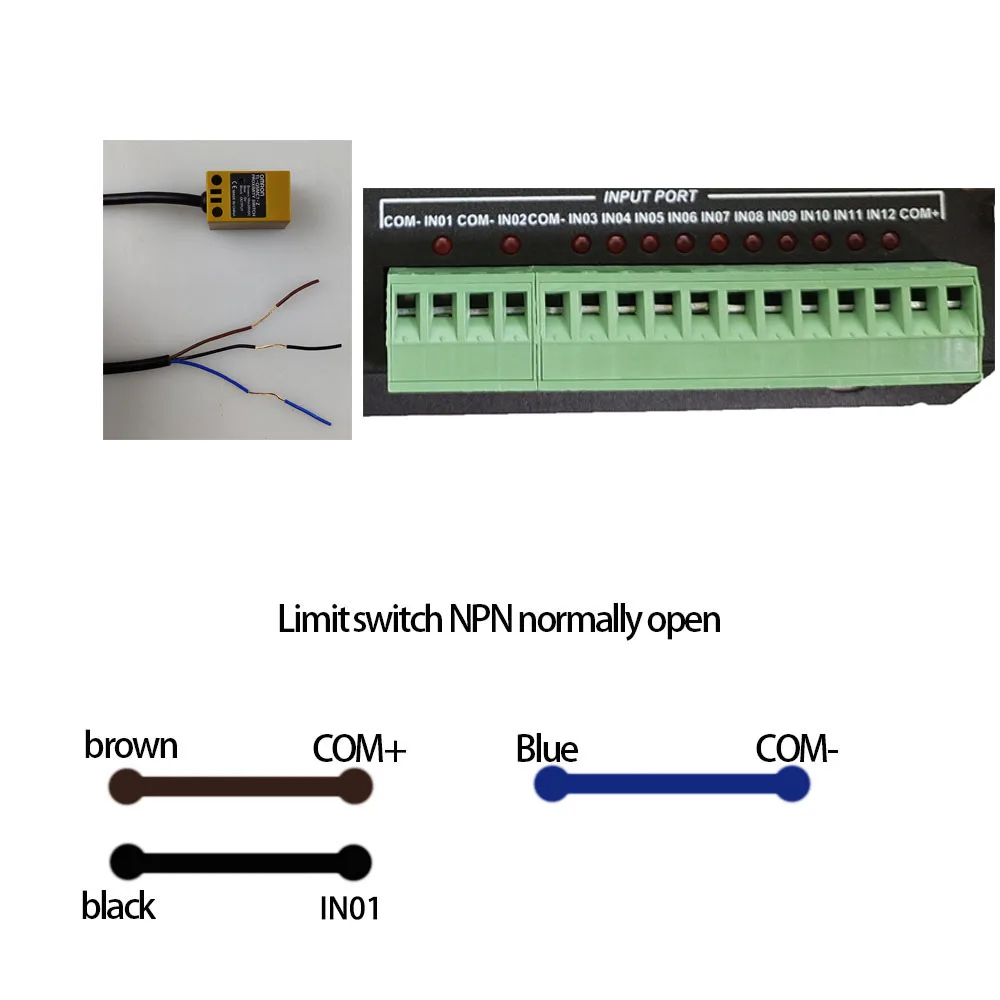

Прочитайте G-CODE U-DISK;Безопасная Работа без компьютера; 8 портов фотоэлектрический изолированные входной интерфейс; 5 портов фотоэлектрический изолированный выход интерфейс;1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ); Может поддерживать 5 осевые шаговые системы, 125 кГц импульсный выход для каждой оси;Микросхема управления движением руки; Основным устройством является 24VDC источник питания, ток должен быть выше 1AПоддержка стандартных MPG и NVMPG; 3,5 ''TFT экран;Клавиша 19 пользователей;
Внешний вид и размер изделия:

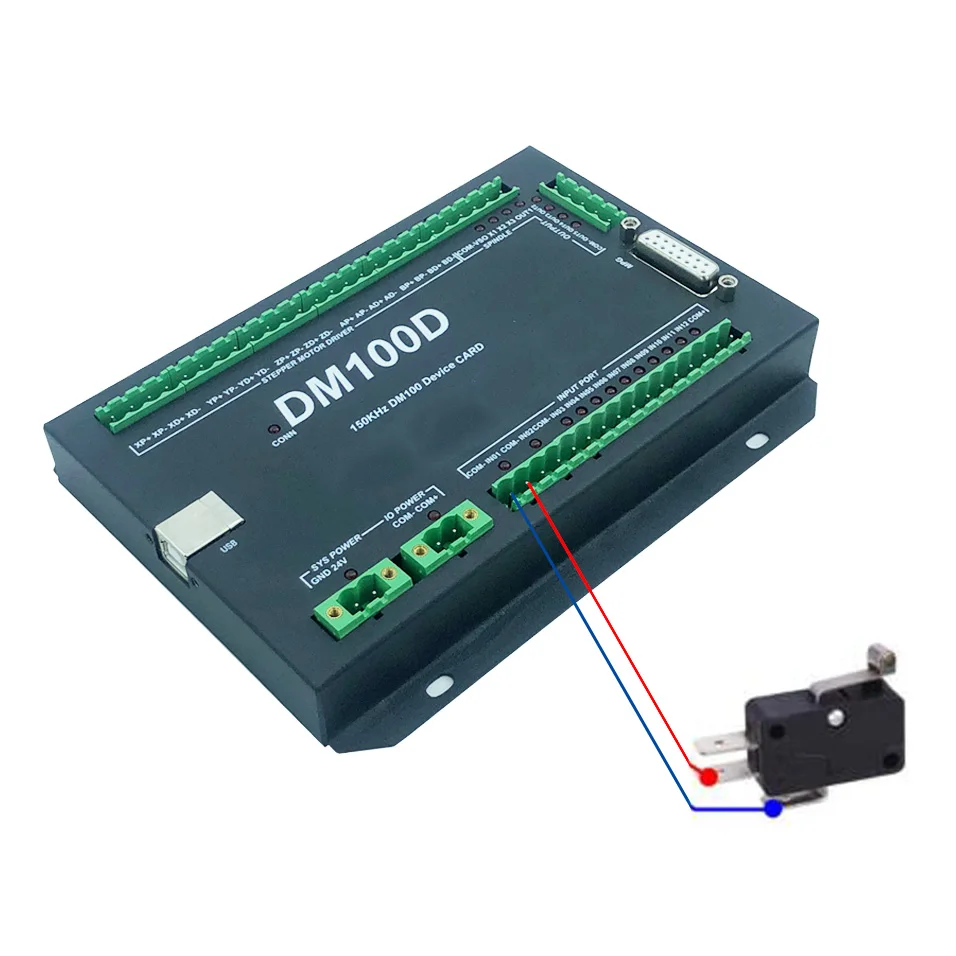

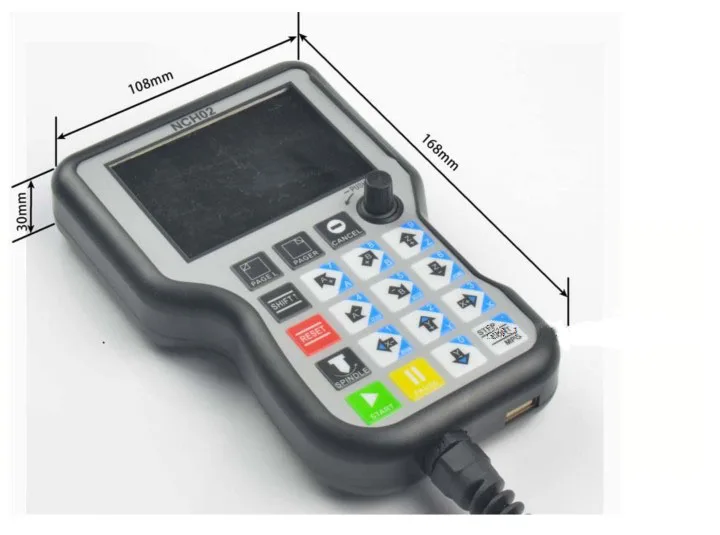

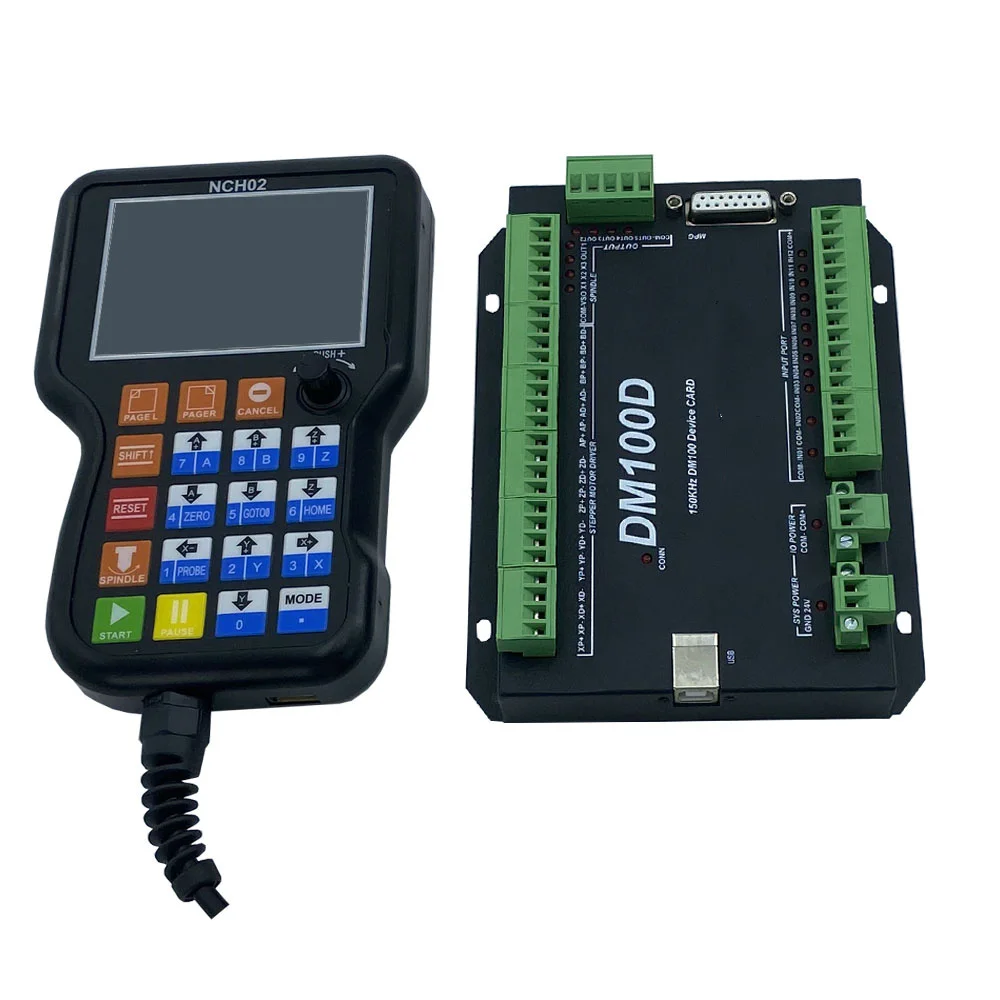

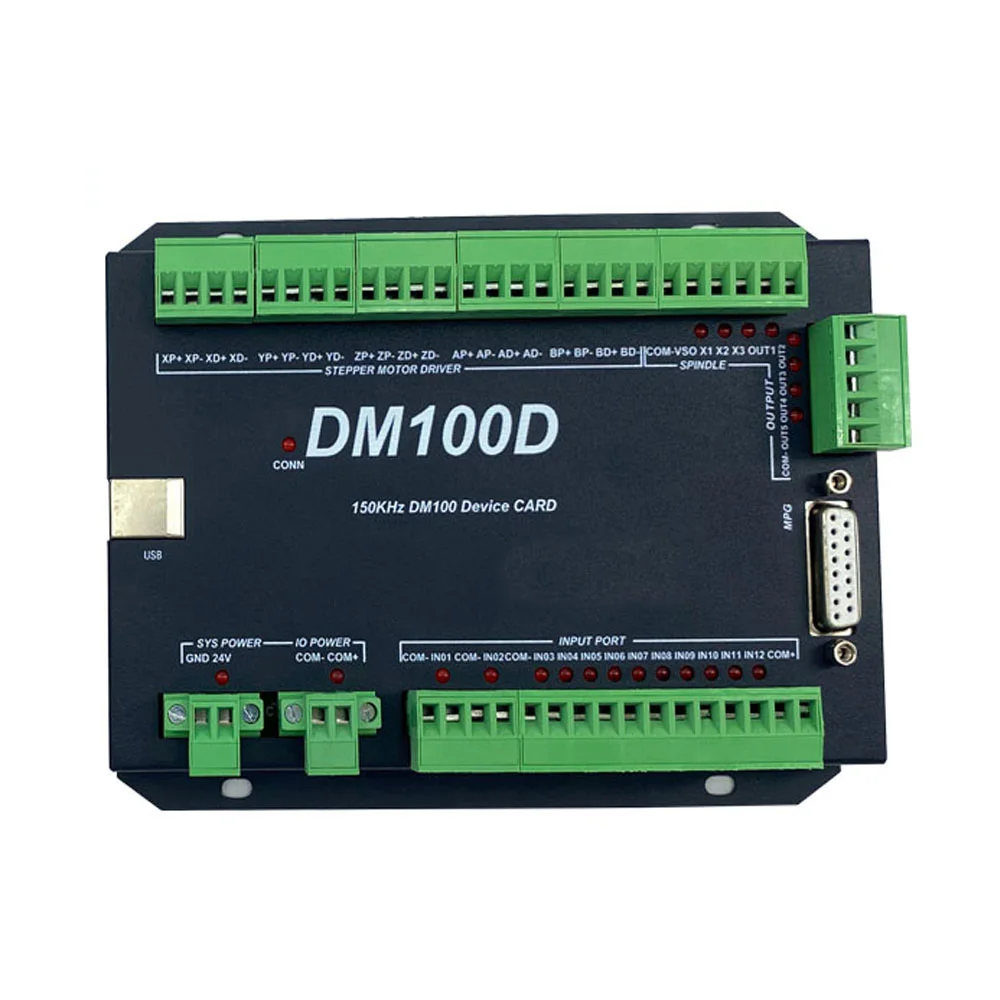

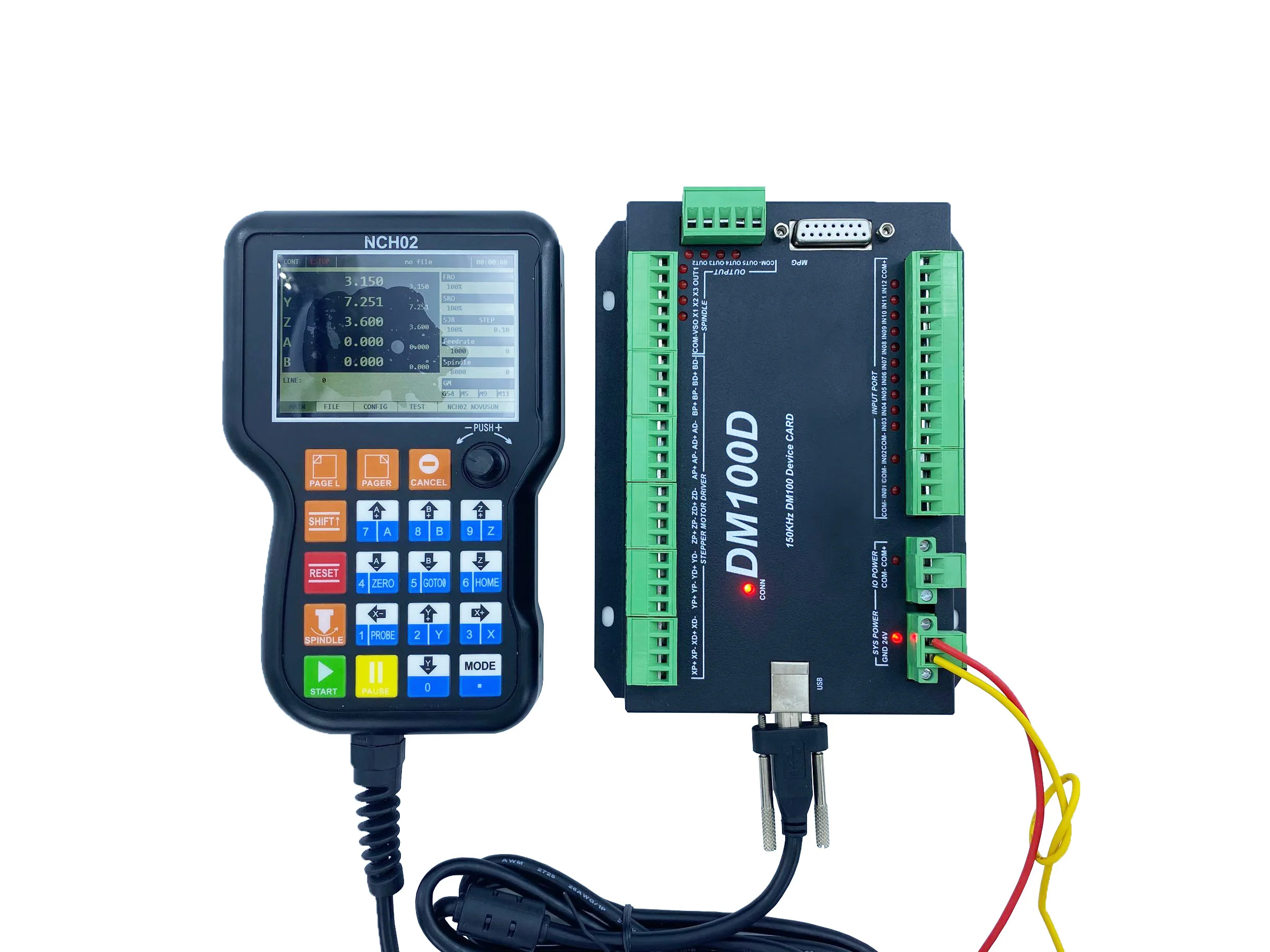

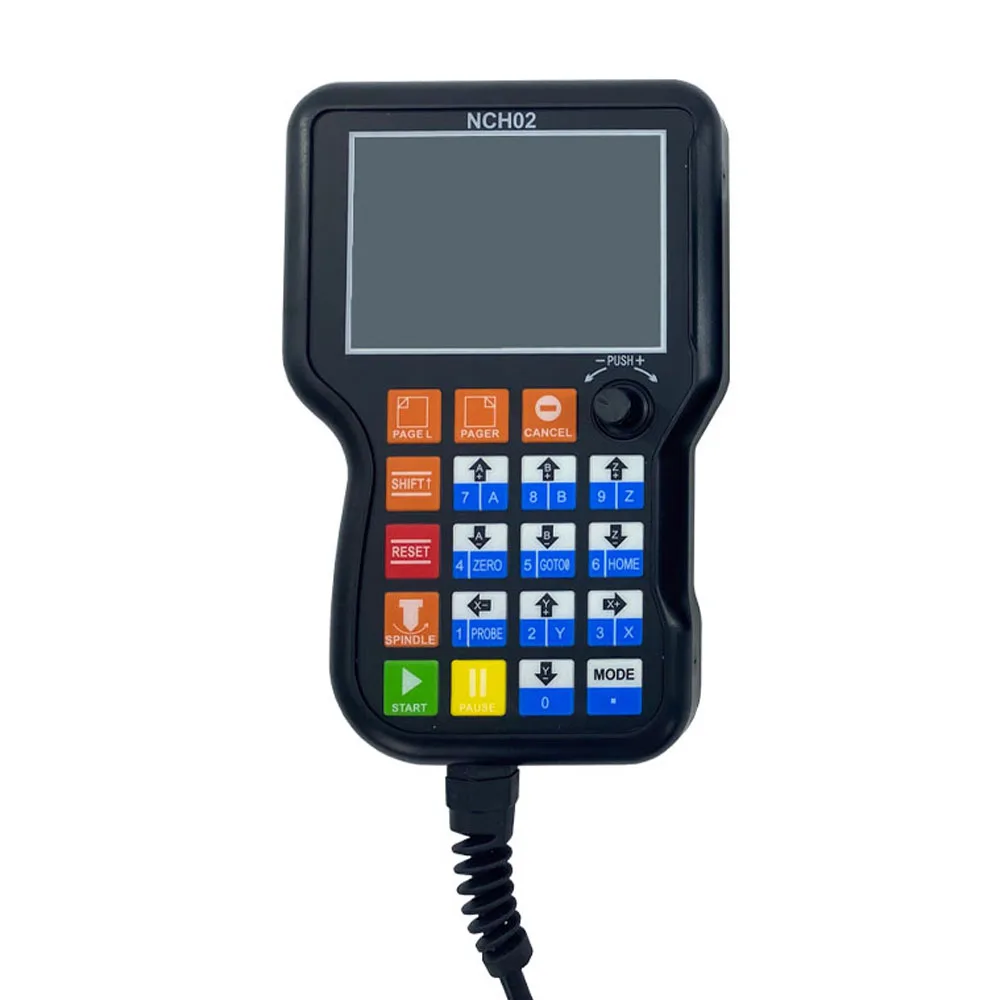

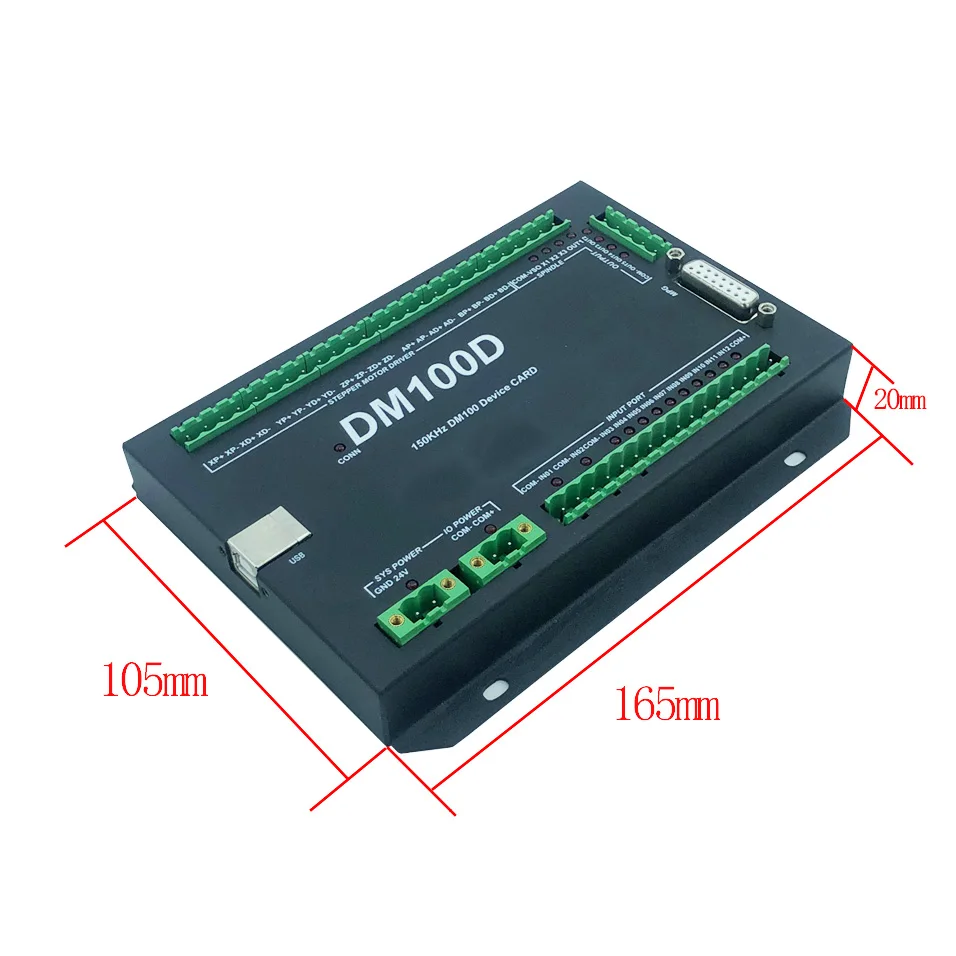

Система ручного управления NCH02 внешний вид, как показано на рисунке 1-1: Хост-системаNCD02 внешний вид как Figure1-2.Система ручного управления NCH02 общий размер 168 мм * 108 мм * 30 мм;Главная система DM100 общий размер 165 мм * 105 мм * 20 мм
![](https://ae01.alicdn.com/kf/H50dcd586c32147b19b5bd0a92d321978o.jpg_.webp)
![](https://ae01.alicdn.com/kf/He794191b2f374221b0c13d9ba67c1cb8H.jpg_.webp)
Глоссарий:

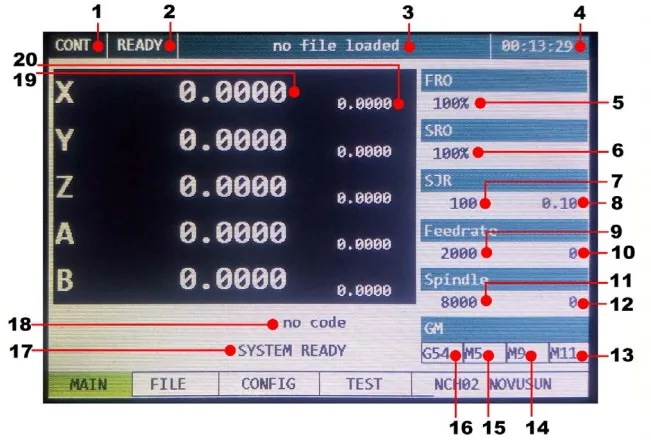

При использовании NCH02, где будет много английских сокращений, теперь мы перечислим всеИх для ваших любезных рекомендаций:FRO: Регулировка подачи: во время рабочего процесса, значение F уже установлено, и нужноОтрегулируйте скорость подачи, затем мы можем настроить значение FRO для реализации.SRO: регулировка скорости вращения шпинделя: во время рабочего процесса, значение S уже установлено, и нужноЧтобы отрегулировать скорость вращения шпинделя, мы можем отрегулировать значение SRO для реализации:Скорость тока S # = Настройка S * SRO.SRJ: регулировка скорости вручнуюВ процессе эксплуатации, так как ручная скорость уже установлена, и нам нужно отрегулироватьТекущая скорость, и невозможно зафиксировать значение во время работы, тогда мы можем изменить SRJЦенность для реализации.Текущая ручная скорость FS # = Настройка ручной скорости * SRJ.F: скорость подачи, блок мм/мин. Например F = 200, означает каждую минуту подачи2000 мм.S: Скорость вращения шпинделя. Единица измерения: rad/min. Например S = 20000, означает 20000 оборотов/минут.Координата оси XКоордината оси YКоордината оси ZКоордината осиКоордината оси BКоордината оси CReady:ReadyMode. В режиме мы можем сделать любую операцию, включая обработку или значенияИзменение или запуск второго режима.Сброс: режим сброса. В этом режиме он должен остановить каждую операцию.«Шаг»: ручной пошаговый режим. Каждая ось подсвечивает ручной шаг в этом режиме.MPG: MPG режим. Каждая ось может проводить MPG работу в этом режиме.
![](https://ae01.alicdn.com/kf/Hb7a946a9c4f94dfda852f29f783e7261r.jpg_.webp)
![](https://ae01.alicdn.com/kf/H849ce49c28e34b1194eb77bdf0cc8b36f.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hcfafff9e983c4a66b26107fca5cfb575z.jpg_.webp)
![](https://ae01.alicdn.com/kf/H425793d7e7ac4e6a9d7ee57b9236dd4cc.jpg_.webp)
![](https://ae01.alicdn.com/kf/H575263b6b77e4cceb57565229301a5d4O.jpg_.webp)
![](https://ae01.alicdn.com/kf/H98989db6677c4d38bb1d4045622a005cT.jpg_.webp)
![](https://ae01.alicdn.com/kf/H549641dd5e5646508d0d5ea281638226w.jpg_.webp)
![](https://ae01.alicdn.com/kf/Ha8db66fcdb904049a9e7c333c5ac5b53t.jpg_.webp)
![](https://ae01.alicdn.com/kf/H3f2512ecc48942d484951d7449a4eedbp.jpg_.webp)
![](https://ae01.alicdn.com/kf/H91c8706c341b484eb8a345e1492ff527T.jpg_.webp)
![](https://ae01.alicdn.com/kf/H48bbbefdf5db4910aae855a693626c41K.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hb467b0cb33174949876bf94d02fc7c31L.jpg_.webp)
![](https://ae01.alicdn.com/kf/H1ff544dc7c864d88bf7651d31aaa5f63F.jpg_.webp)
![](https://ae01.alicdn.com/kf/H79e4f22496bf4b6e8a5010b040bd31c6k.jpg_.webp)
![](https://ae01.alicdn.com/kf/H57c168b8271c4a41a40ef49f56f89643F.jpg_.webp)
![](https://ae01.alicdn.com/kf/H46a8363e805541c69fa85b6f2e2ca2c1u.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hf05d5e85f0ee46bc8a1d02dc624d3858T.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hf1d98c734b6943b6913d571b787f109af.jpg_.webp)
![](https://ae01.alicdn.com/kf/H9faada04183a4590952fdc150f38a015h.jpg_.webp)
![](https://ae01.alicdn.com/kf/Ha79573c5bca2478387c4dce744a6c217n.jpg_.webp)
![](https://ae01.alicdn.com/kf/H4abe3487b1d943dbbfa27f264f336ddbx.jpg_.webp)
![](https://ae01.alicdn.com/kf/H497b384b01e046b09ae640d8e50d5156N.jpg_.webp)
![](https://ae01.alicdn.com/kf/H54e35003b7804d77ad5937db7f75995fk.jpg_.webp)
-
Вес логистики1.600
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаНет
-
Номер моделиNCH02
-
ПрименениеФрезерный станок
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)10
-
Размер логистики - длина (см)20
-
Размер логистики - ширина (см)15
-
СертификацияNONE
-
Это умное устройствоno
