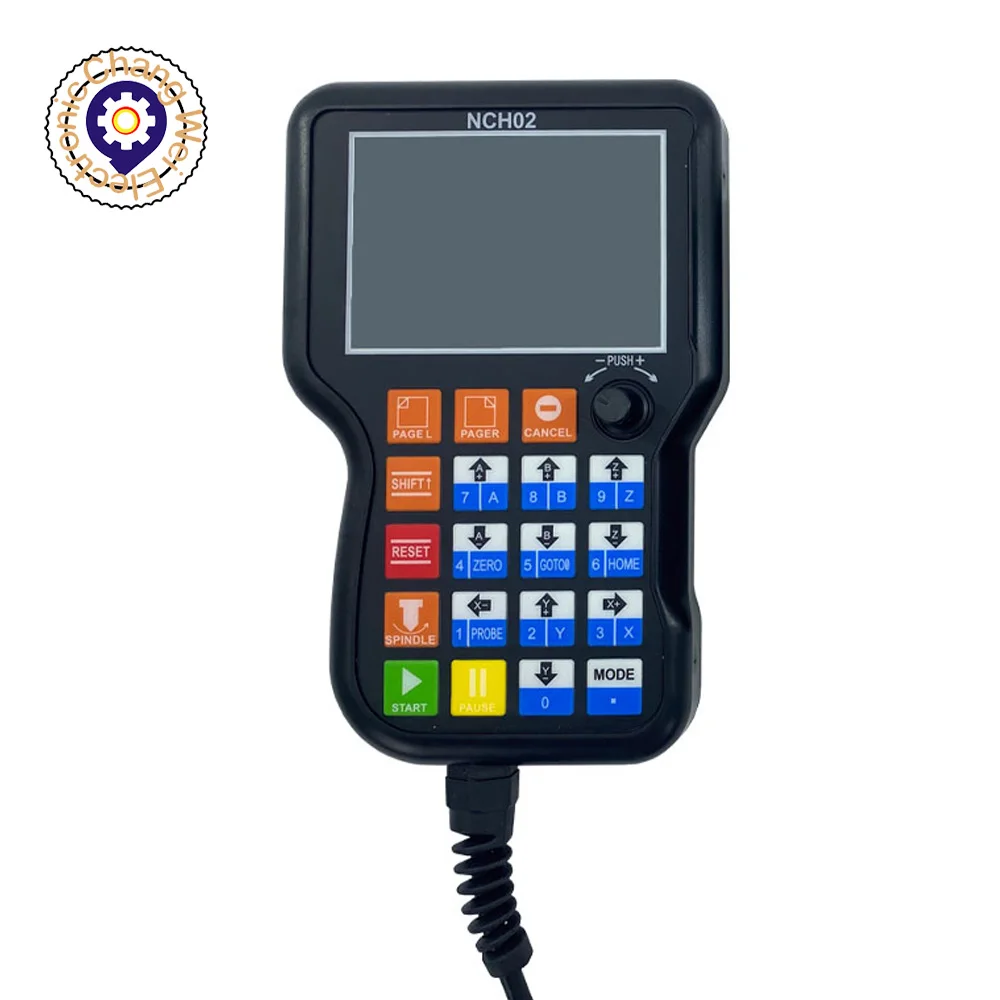

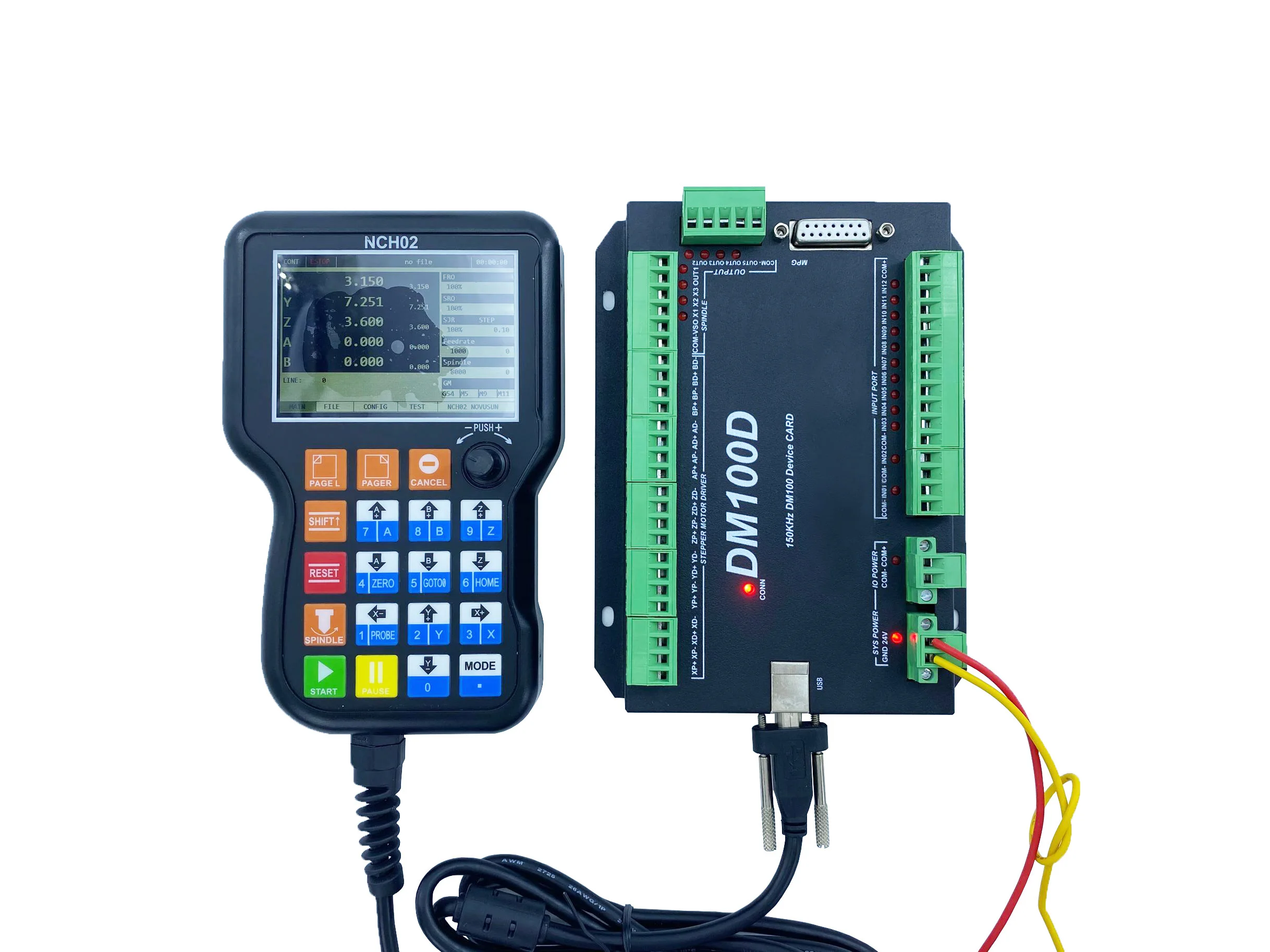

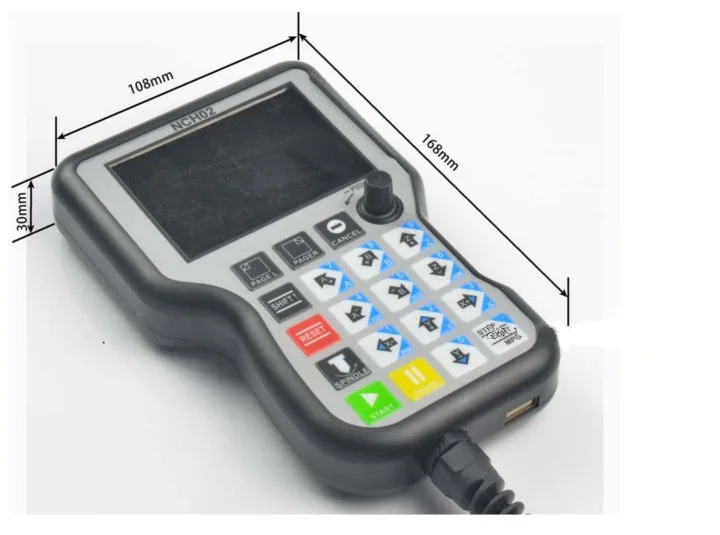

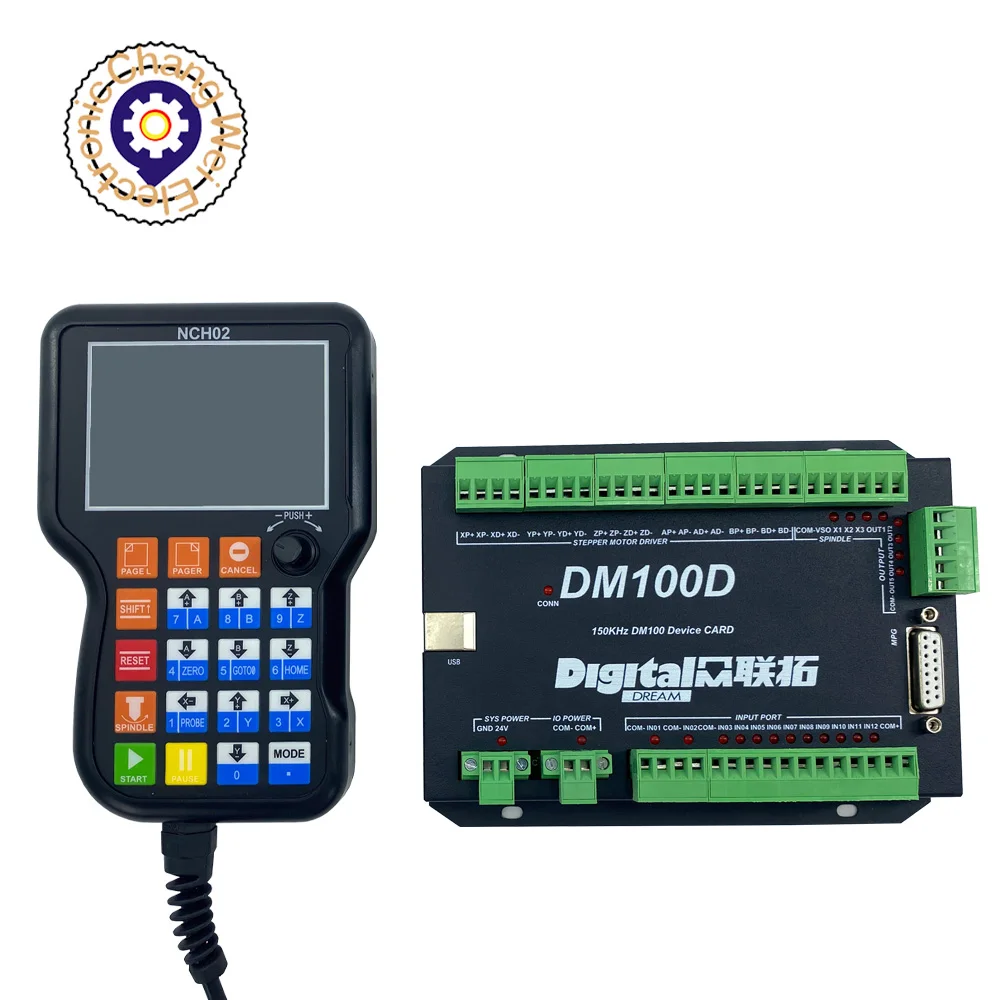

Пульт дистанционного управления NCH02, ручной Автономный контроллер движения с ЧПУ, 3 оси, 4 оси, 5 осей, G-код, USB ручка, маховик

Содержание продукта:

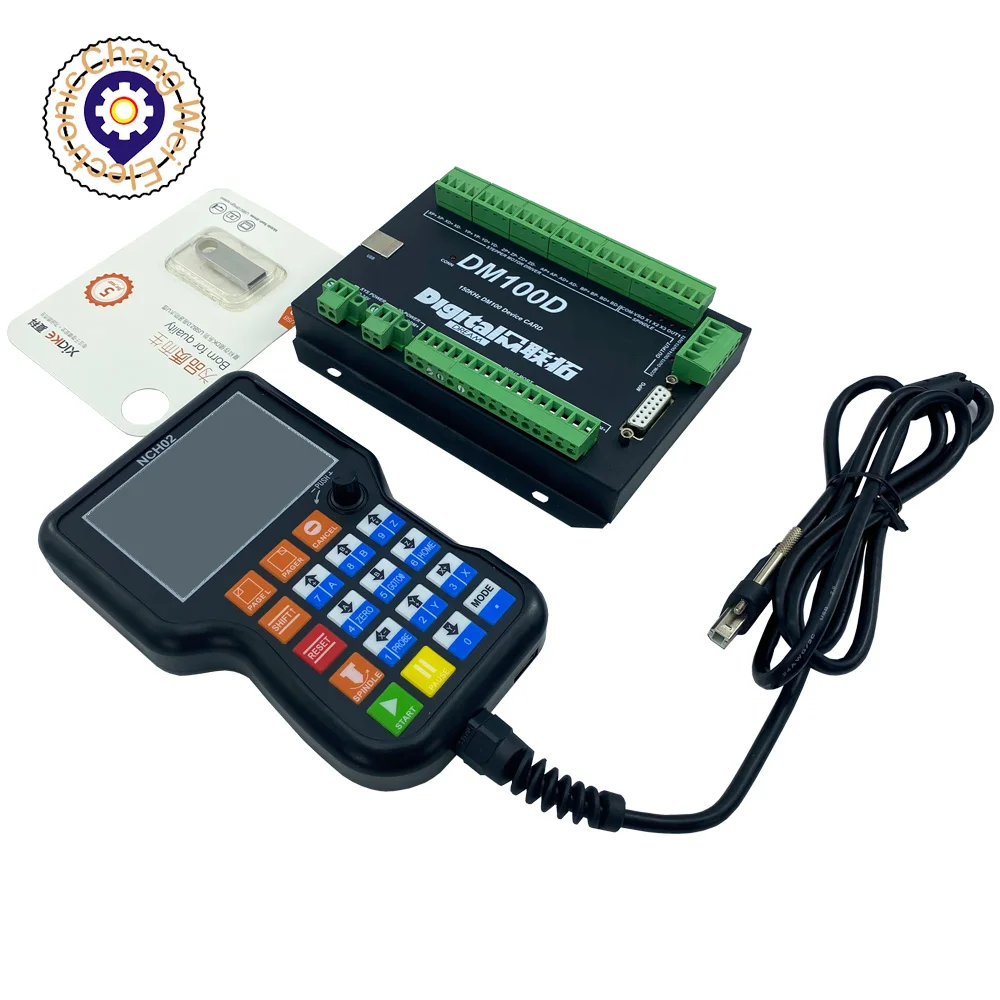

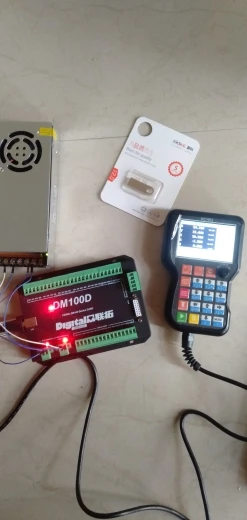

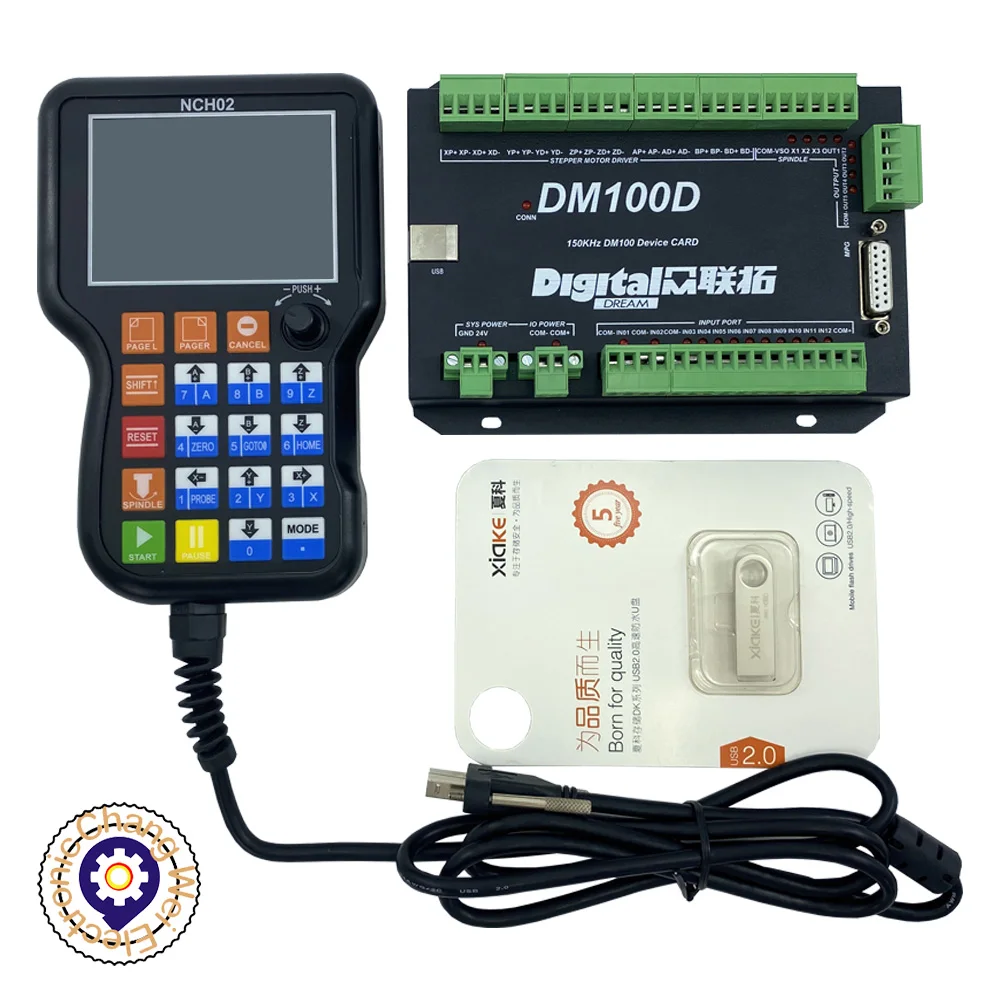

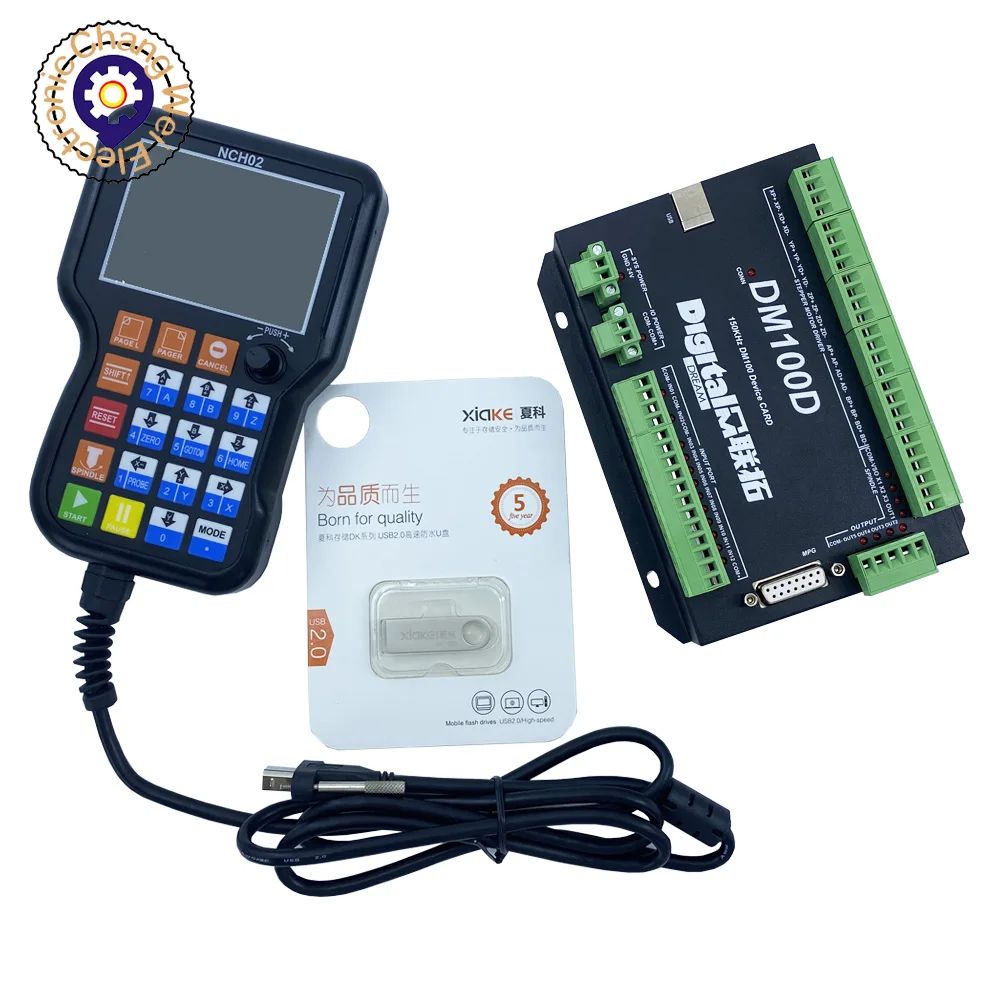

Контроллер * 1Патч-панель * 1U диск * 1

Введение:

NCH02-это система чпу без компьютера. Вам нужен только u-диск в G-CODE файл,NCH02 может прочитать файл G и запустить файл G.

Параметры производительности:

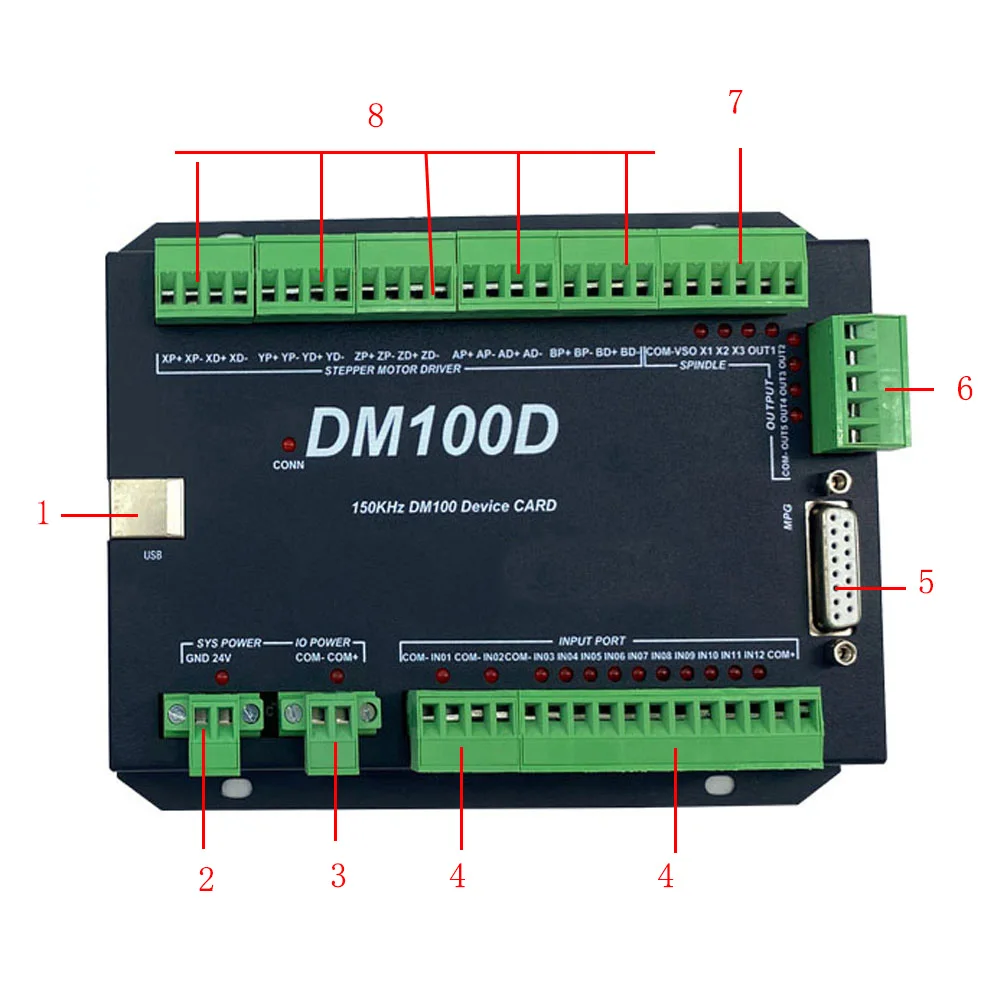

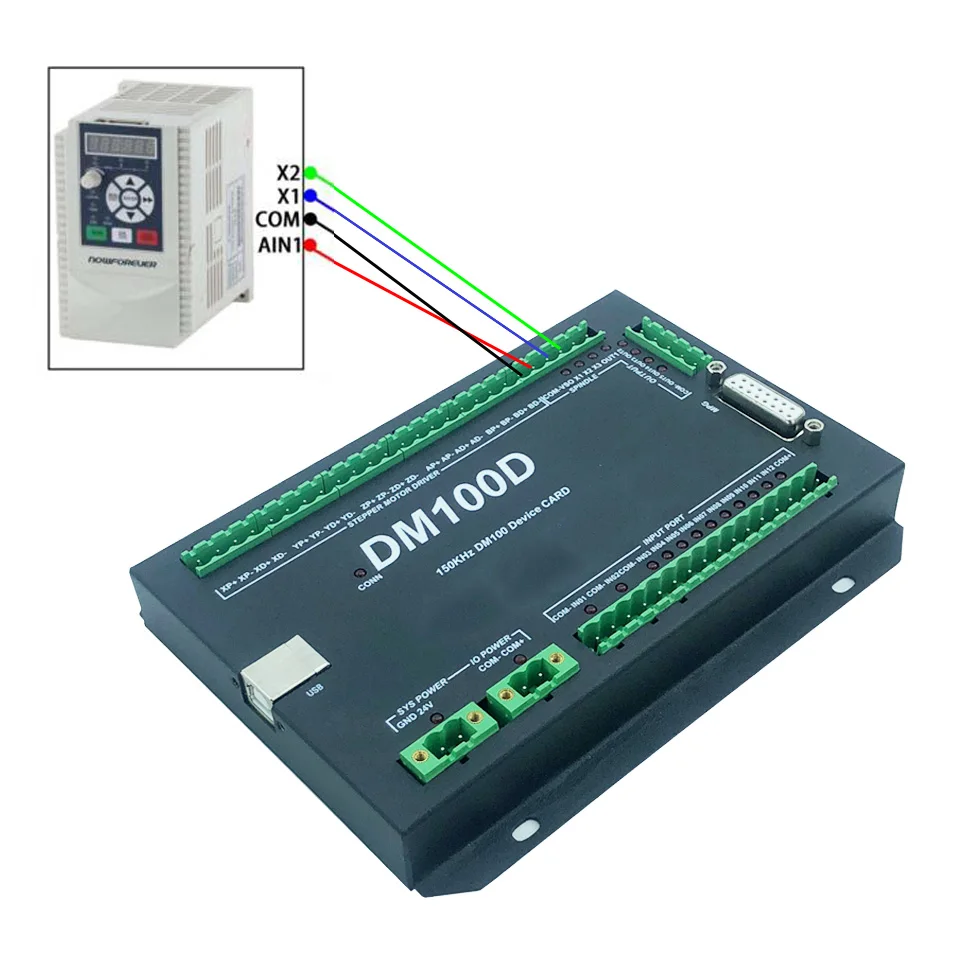

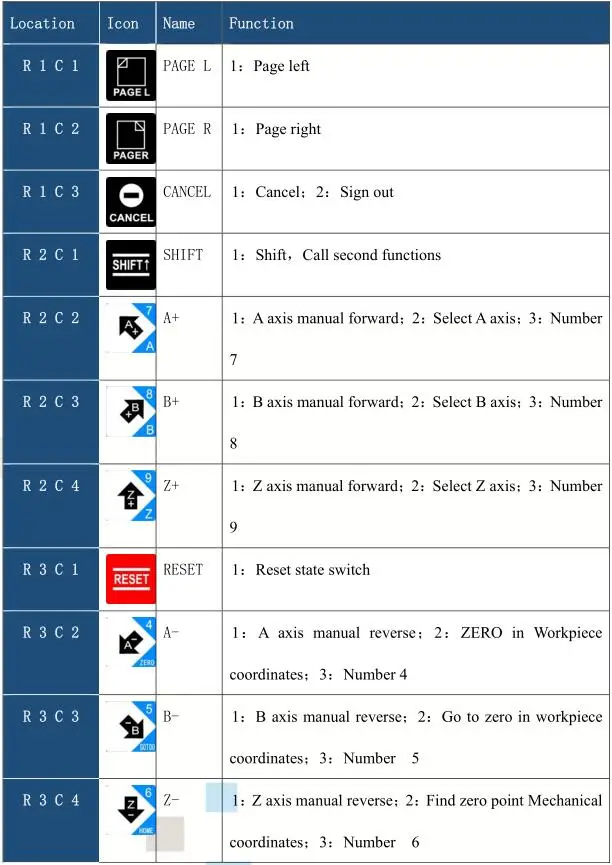

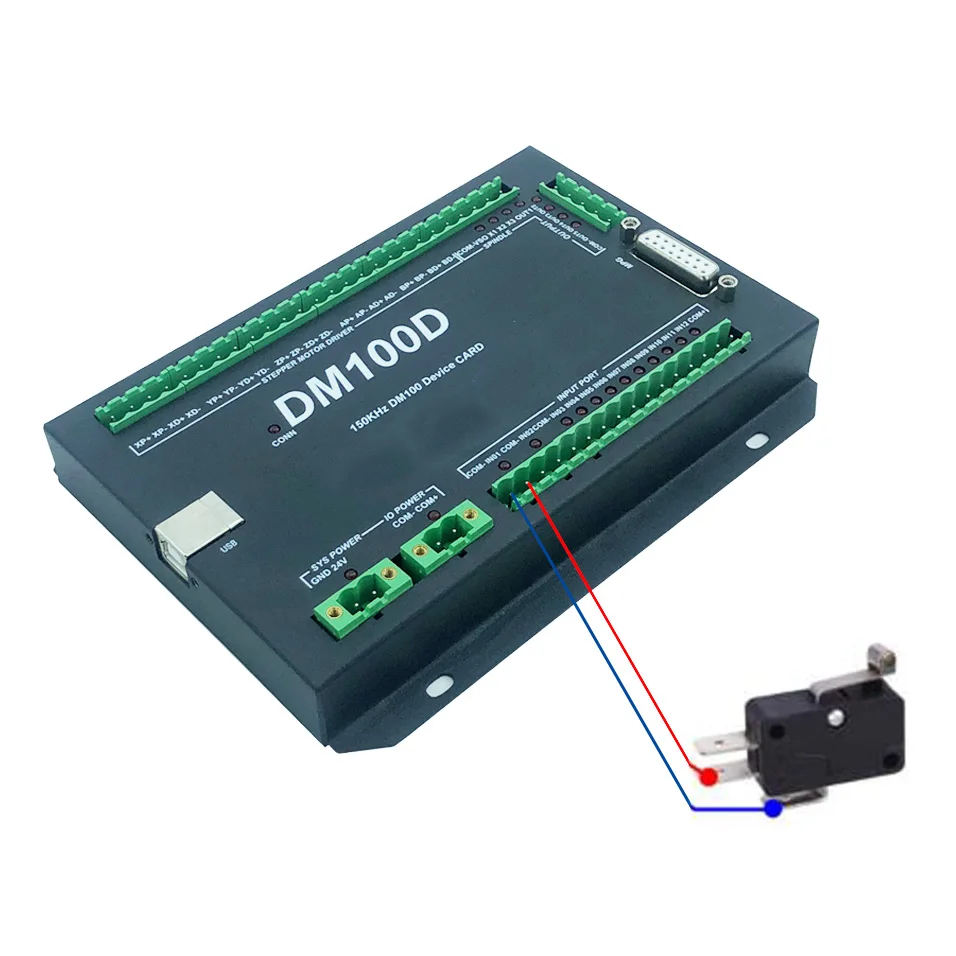

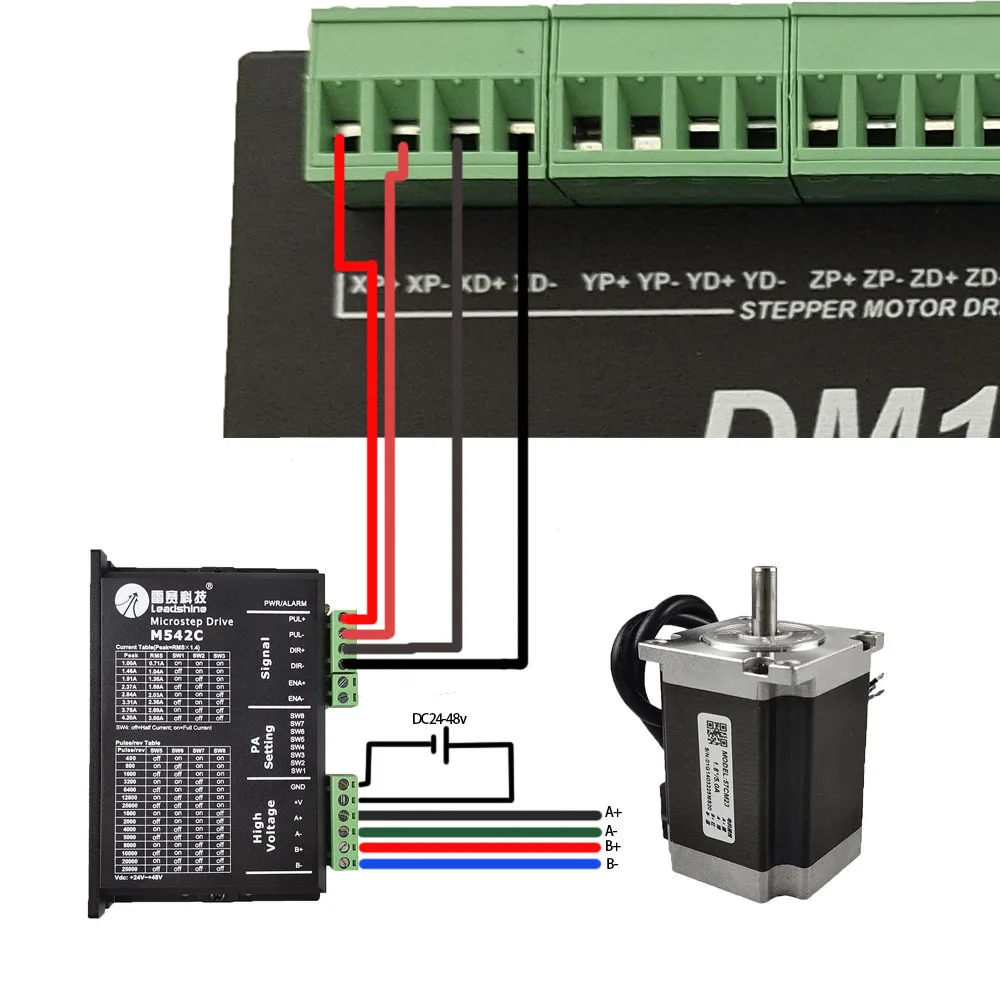

Прочитайте G-CODE U-DISK;Безопасная Работа без компьютера; 8 портов фотоэлектрический изолированные входной интерфейс; 5 портов фотоэлектрический изолированный выход интерфейс;1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ); Может поддерживать 5 осевые шаговые системы, 125 кГц импульсный выход для каждой оси;Микросхема управления движением руки; Основным устройством является 24VDC источник питания, ток должен быть выше 1AПоддержка стандартных MPG и NVMPG; 3,5 ''TFT экран;Клавиша 19 пользователей;

Глоссарий:

При использовании NCH02, где будет много английских сокращений, теперь мы перечислим всеИх для ваших любезных рекомендаций:FRO: Регулировка подачи: во время рабочего процесса, значение F уже установлено, и нужноОтрегулируйте скорость подачи, затем мы можем настроить значение FRO для реализации.SRO: регулировка скорости вращения шпинделя: во время рабочего процесса, значение S уже установлено, и нужноЧтобы отрегулировать скорость вращения шпинделя, мы можем отрегулировать значение SRO для реализации:Скорость тока S # = Настройка S * SRO.SRJ: регулировка скорости вручнуюВ процессе эксплуатации, так как ручная скорость уже установлена, и нам нужно отрегулироватьТекущая скорость, и невозможно зафиксировать значение во время работы, тогда мы можем изменить SRJЦенность для реализации.Текущая ручная скорость FS # = Настройка ручной скорости * SRJ.F: скорость подачи, блок мм/мин. Например F = 200, означает каждую минуту подачи2000 мм.S: Скорость вращения шпинделя. Единица измерения: rad/min. Например S = 20000, означает 20000 оборотов/минут.Координата оси XКоордината оси YКоордината оси ZКоордината осиКоордината оси BКоордината оси CReady:ReadyMode. В режиме мы можем сделать любую операцию, включая обработку или значенияИзменение или запуск второго режима.Сброс: режим сброса. В этом режиме он должен остановить каждую операцию.«Шаг»: ручной пошаговый режим. Каждая ось подсвечивает ручной шаг в этом режиме.MPG: MPG режим. Каждая ось может проводить MPG работу в этом режиме.

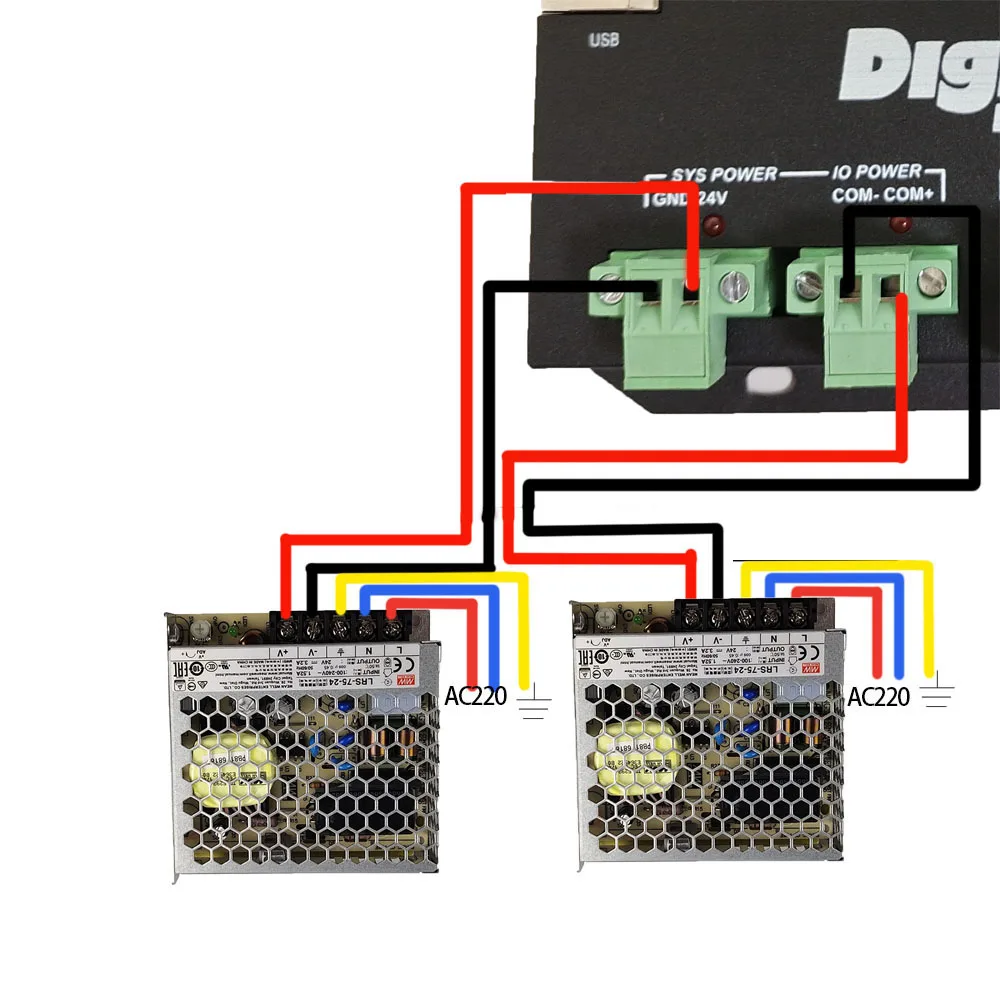

Источник питания оборудования:

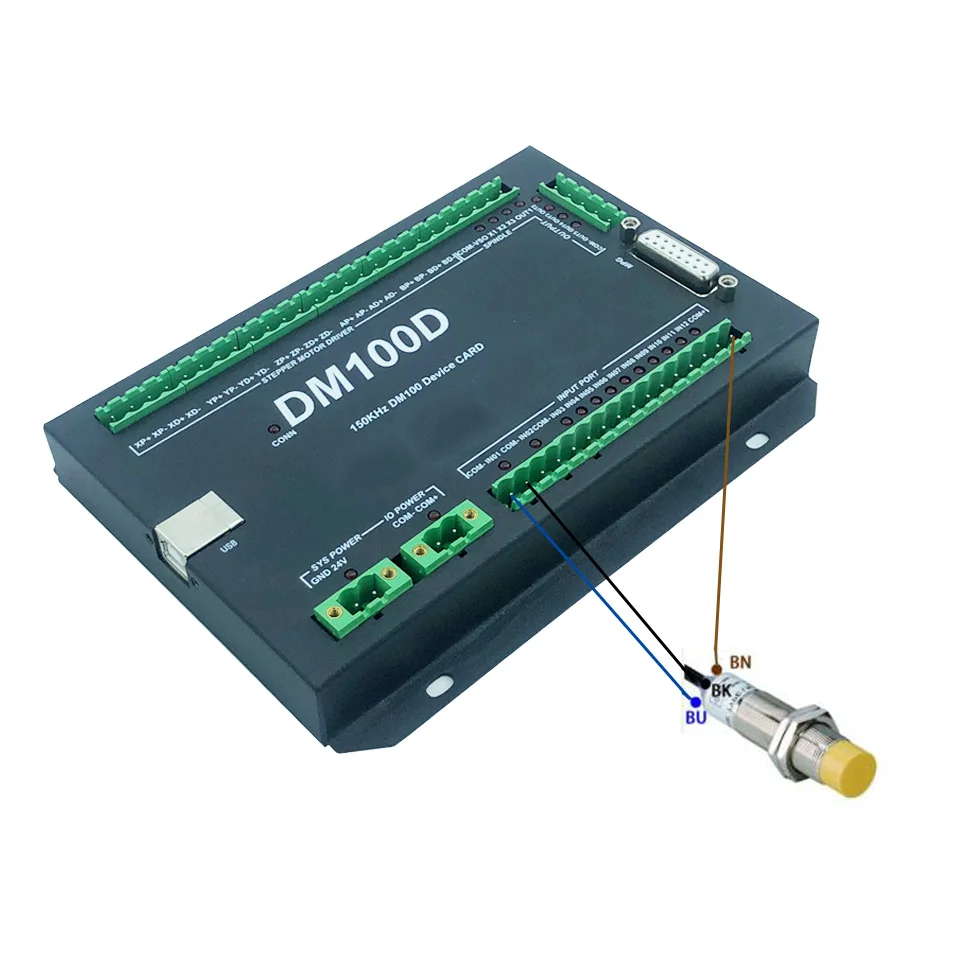

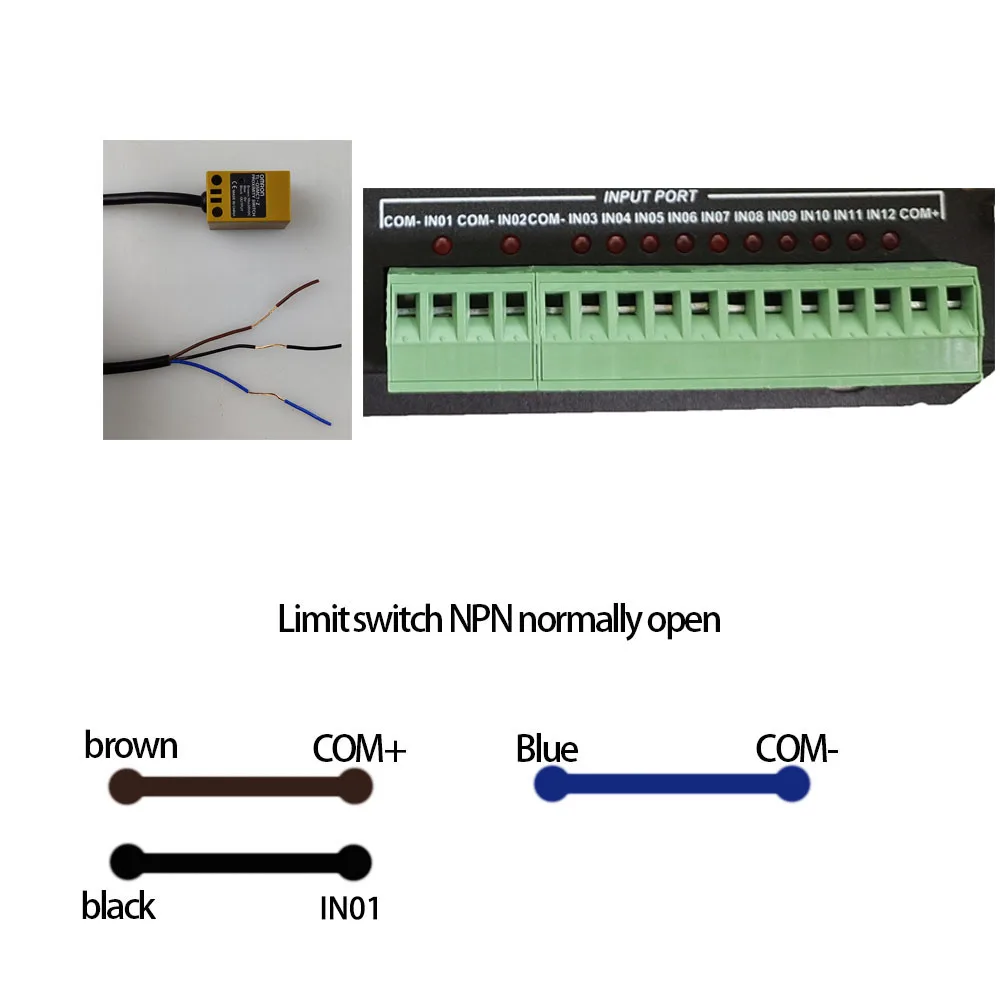

Решение источника питания в области промышленной автоматизации всегда оченьСложный, есть много GND, теперь мы описываем структуру источника питания, какНиже:Структура источника питания как на рис. 2-1, основной источник питания и модуль MPG иВыходной модуль Шагового управления является общим GND, ограниченным и Estop входным модулем и шпинделемМодуль регулировки скорости является общим GND, между основным источником питания и выходным модулем естьФотоэлектрическая изоляция. Входы ограниченного переключателя и Estop и так далее являются обычным катодом,Внутри устройства есть GND как обычный-нет необходимости подключать внешний источник питания. На основеДля справки о выходном интерфейсе GND, выходное Регулируемое напряжение 0-10 В для регулировки шпинделяСкорость. Шасси построено с 220 В до 48 В постоянного тока питания к бесщеточному шпинделю постоянного тока и 4 шагаДрайвер двигателя.
