Instock BETAFPV ELRS Nano TX модуль ELRS Nano приемник 2,4G 915MHz 868MHz микро-нано модуль с большим диапазоном для FPV гоночного дрона

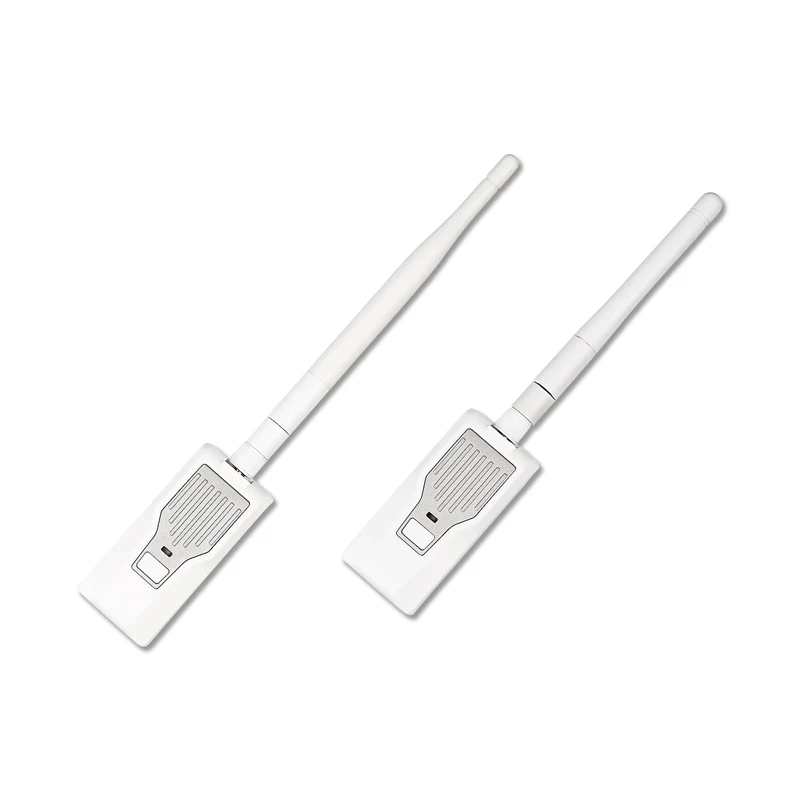

Модуль BETAFPV Nano RF TX основан на проекте ExpressLRS, радиоуправляемом канале с открытым исходным кодом для радиоуправляемых приложений. Скоростные зеркальные камеры предназначены для достижения наилучшей производительности соединения в обоих скоростях, задержках и диапазоне. Это делает ExpressLRS одним из самых быстрых доступных радиоуправляемых каналов и обеспечивает высокую производительность.

В настоящее время в наличии множество моделей ExpressLRS!

Спецификация

Частота обновления пакетов: 25 Гц/50 Гц/100 Гц/200 Гц (915 МГц) 25 Гц/50 Гц/150 Гц/250 Гц/500 Гц (2,4 ГГц)

Выходная мощность RF: 100 мВт/250 мВт/500 мВт

Частотные полосы (Nano RF модуль 2,4G версия): 2,4 ГГц ISM

Частотные полосы (Nano RF модуль 915 МГц версия): 915 МГц FCC

Входное напряжение: 5V ~ 12V

Порт USB: Type-C

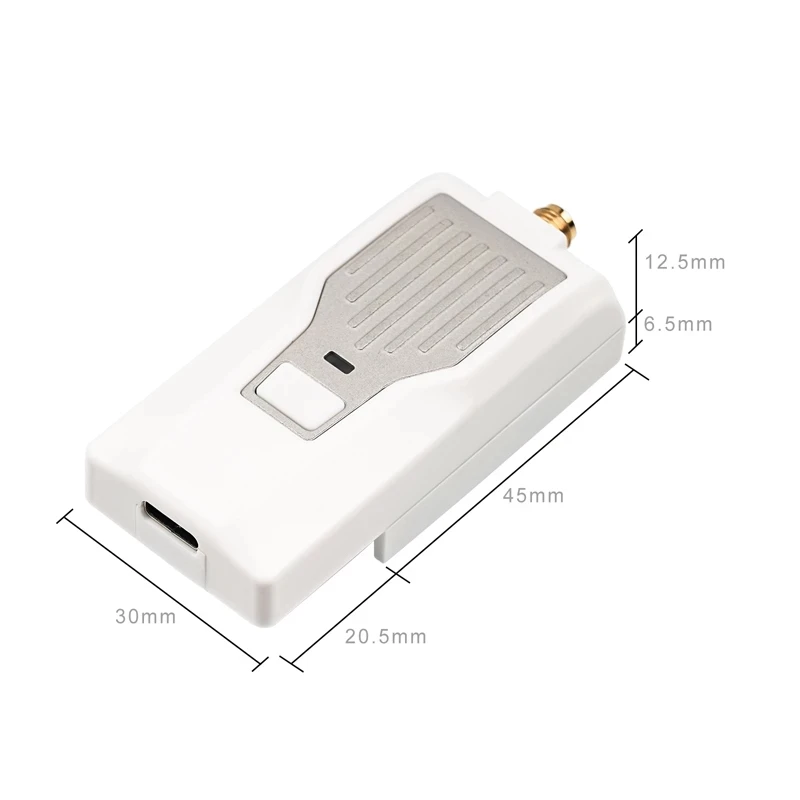

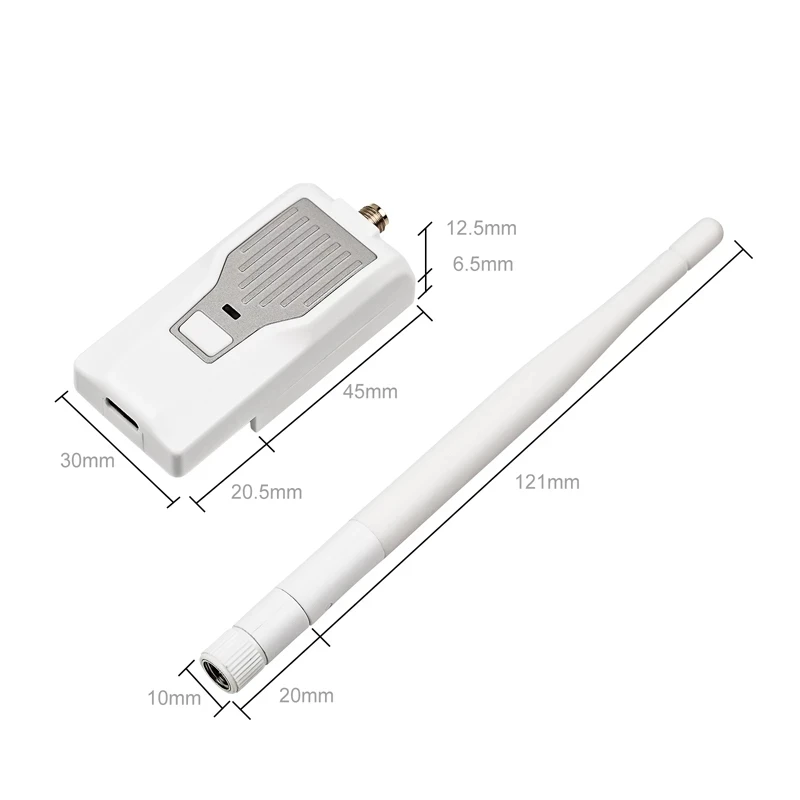

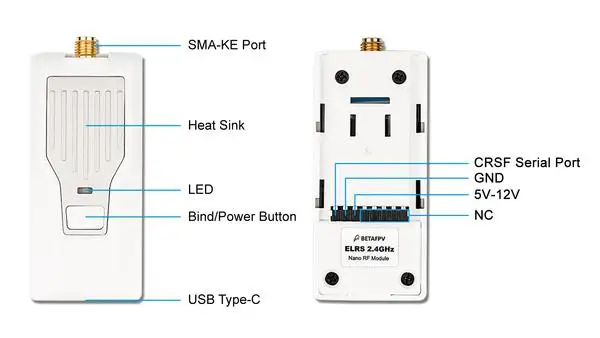

Схема

Модуль Nano RF BETAFPV совместим с радиопередатчиком, который имеет отсек модуля nano (он же lite module bay, например Frsky Taranis X-Lite, Frsky Taranis X9D Lite, TBS Tango 2).

Примечание: Перед включением питания Установите антенну. В противном случае чип PA в модуле Nano TX будет поврежден постоянно.

Какой из них выбрать?

Тодо

Узнайте больше о ExpressLRS

ExpressLRS-это радиоуправляемая ссылка с открытым исходным кодом для радиоуправляемых приложений. Каждый может найти этот проект на Github или принять участие в обсуждения в Facebook Group.

ExpressLRS основан на оборудовании Semtech Lora SX127x или SX1280 для RX и TX соответственно. Цель-достичь наилучшей производительности соединения в обоих скоростях, задержках и диапазоне. При частоте 900 МГц поддерживается Максимальная скорость пакетов 200 Гц. На частоте 2,4 ГГц волдырь 500 Гц в настоящее время поддерживается с пользовательской сборкой OpenTX. Это делает ExpressLRS одним из самых быстрых доступных радиоуправляемых каналов и обеспечивает высокую производительность.

Все больше и больше поставщиков начинает поддерживать радиопротокол ExpressLRS в различных частях, таких как радиопередатчик с ELRS в наличии, Дрон со встроенным приемником ELRS, модуль ELRS TX для JR bay, или Nano bay. Команда BETAFPV принимает участие в этом проекта и предоставляет ряд компонентов ExpressLRS.

Базовой комплектации

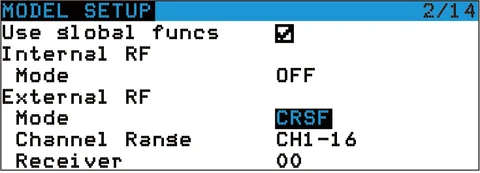

ExpressLRS использует последовательный протокол Crossfire (AKA CRSF протокол) для связи между радиопередатчиком и модулем Nano TX. Поэтому убедитесь, что ваш радиопередатчик Поддерживает последовательный протокол CRSF. Мы используем радиопередатчик с системой OpenTX, чтобы показать, как настроить Протокол CRSF и скрипт LUA. Для настройки в системе OpenTX введите параметры модели и на закладке ''модель SETUP'' выключите'' внутренний RF''. Затем включите "внешний RF'' и выберите" crsf'' в качестве протокола.

ExpressLRS используют OpenTX LUA script для управления модулем TX, например, bind или setup. С помощью сценария LUA пилоты могли проверить и настроить некоторые конфигурации Nano RF TX модуля. Для более подробной информации, пожалуйста, проверьте страницу поддержки.

Сохраните файлы script ELRS.lua на sd-карту радиопередатчика в папки Scripts/Tools;

Нажмите и удерживайте кнопку «SYS» (для радиоприемников RadioMaster T16 или других радиоприемников) или кнопку «Menu» (для радиоприемников Frsky Taranis X9D или аналогов) для доступа к меню инструментов, где можно найти ELRS script, готовый к запуску, всего одним щелчком мыши;

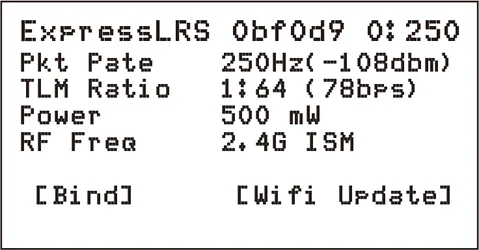

Ниже показано изображение, скрипт LUA успешно работает;

Связать и выходная мощность

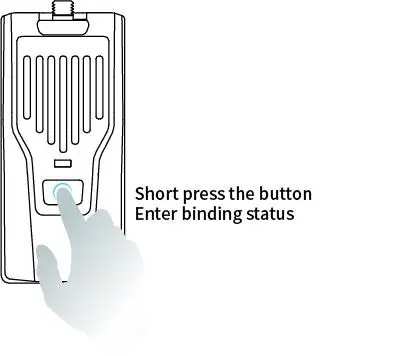

Модуль Nano TX может вводить статус привязки через ELRS. Скрипт Lua, как описано в разделе ''LUA Script''. Кроме того, короткая Кнопка нажатия на модуле может также войти в статус привязки.

Примечание: светодиод не будет мигать при вводе состояния привязки. Модуль выпустит из состояния привязки через 5 секунд авто.

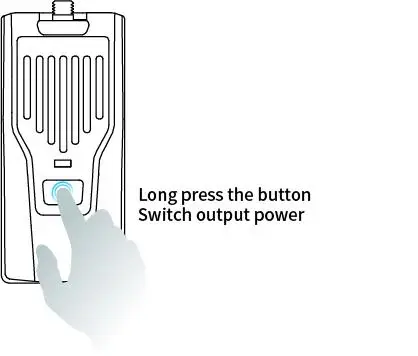

Модуль Nano RF TX может переключить выходную мощность через ELRS. Скрипт Lua, как описано в разделе ''LUA Script''. Кроме того, долгое нажатие кнопки на модуле может переключить выходную мощность.

Выходная мощность модуля RF TX и светодиодная индикация, как показано ниже.

• Цвет СВЕТОДИОДА

RF выходная мощность

Синий

100 мВт

Фиолетовый

250 мВт

Красный

500 мВт

BETAFPV ELRS Nano TX модуль руководство пользователя скачать.

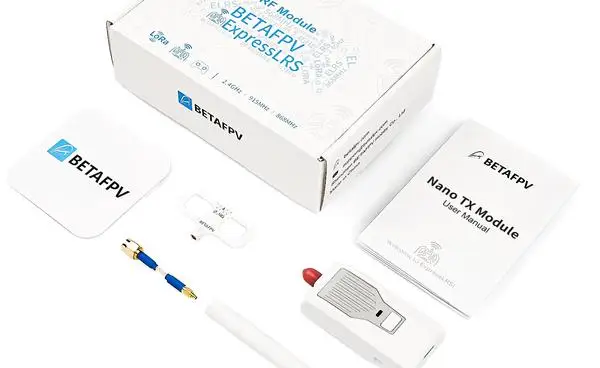

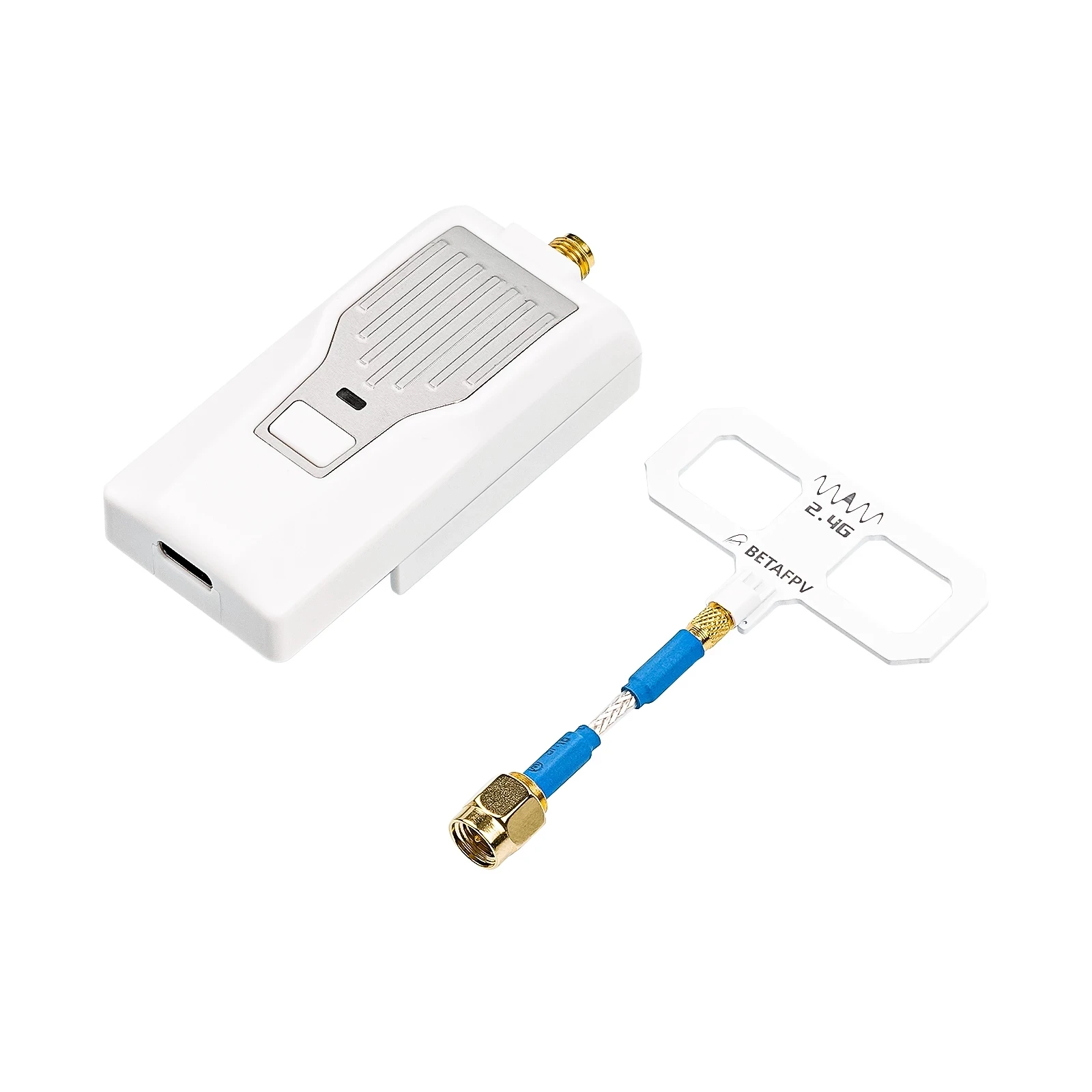

Пакет

1 * BETAFPV ELRS Nano TX модуль

1 * BETAFPV Moxon антенна

1 * Nano TX модуль руководство пользователя

Спецификация

Вес: 0,7 г (только приемник)

Размер: 12 мм * 19 мм

Телеметрии мощности: 20dbm

Частотные полосы (нано-приемник версии 2,4G): 2,4 ГГц ISM

Частотные полосы (нано-приемник 915 МГц/868 МГц версия): 915 МГц FCC/868 МГц ЕС

Входное напряжение: 5 В

Разъем антенны: IPEX MHF

Схема

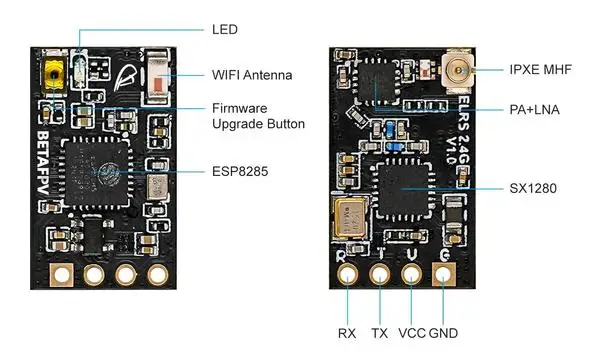

Схема версии Nano receiver 2,4G, как показано ниже.

Узнайте больше о PA + LNA. todo

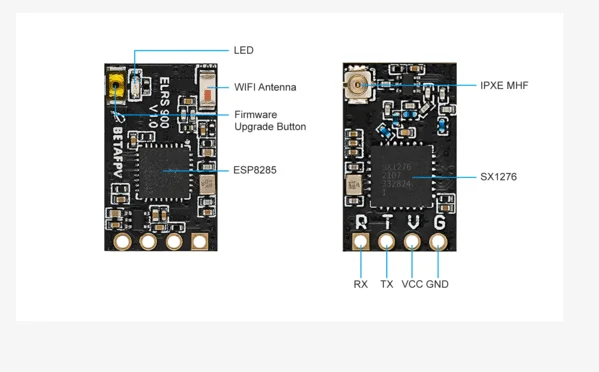

Схема версии Nano receiver 868 МГц/915 МГц, как показано ниже.

Какой из них выбрать?

Тодо

Узнайте больше о ExpressLRS

ExpressLRS-это радиоуправляемая ссылка с открытым исходным кодом для радиоуправляемых приложений. Каждый может найти этот проект на Github или принять участие в обсуждения в Facebook Group.

ExpressLRS основан на оборудовании Semtech Lora SX127x или SX1280 для RX и TX соответственно. Цель-достичь наилучшей производительности соединения в обоих скоростях, задержках и диапазоне. При частоте 900 МГц поддерживается Максимальная скорость пакетов 200 Гц. На частоте 2,4 ГГц волдырь 500 Гц в настоящее время поддерживается с пользовательской сборкой OpenTX. Это делает ExpressLRS одним из самых быстрых доступных радиоуправляемых каналов и обеспечивает высокую производительность.

Все больше и больше поставщиков начинает поддерживать радиопротокол ExpressLRS в различных частях, таких как радиопередатчик с ELRS в наличии, Дрон со встроенным приемником ELRS, модуль ELRS TX для JR bay, или Nano bay. Команда BETAFPV принимает участие в этом проекта и предоставляет ряд компонентов ExpressLRS.

Конфигурации и связывания

ExpressLRS использует последовательный протокол Crossfire (AKA CRSF протокол) для связи между приемником и платой контроллера полета. Поэтому убедитесь, что ваша плата контроллера полета Поддерживает последовательный протокол CRSF. Затем мы используем Контроллер полета с прошивкой Betaflight, чтобы показать, как настроить Протокол CRSF.

Соединение между Nano приемником ELRS и платой FC показано ниже.

Включите соответствующий UART (например, UART3 ниже) как последовательный Rx на Betaflight configuator вкладки «порты».

На закладке «конфигурация» выберите «последовательный приемник» на панели «приемник» и выберите «CRSF» в качестве протокола. Телеметрия опционально здесь и уменьшит скорость обновления вашей флешки из-за тех слотов передачи, которые используются для телеметрии.

Нано-приемник может войти в статус привязки путем включения/выключения питания три раза.

Плагин и отключите нано приемник три раза;

Убедитесь, что светодиод быстро мигает дважды, что означает, что приемник находится в режиме привязки;

Убедитесь, что модуль RF TX или радиопередатчик входят в состояние привязки, который посылает привязку импульса;

Если приемник имеет прочный свет, он соединен.

Примечание: привязка один раз, и приемник будет хранить информацию о привязке. Повторное питание и подключение успешно авто.

Скачать руководство пользователя BETAFPV ELRS Nano receiver.

Пакет

1 * BETAFPV ELRS Nano приемник

1 * BETAFPV T антенна

2 * запасная термоусадочная трубка

4 * 30awg силиконовые соединительные провода (1 черный, 1 красный, 1 белый, 1 желтый)

1 * контактный разъем 1х4

1 * Nano приемник Руководство пользователя
