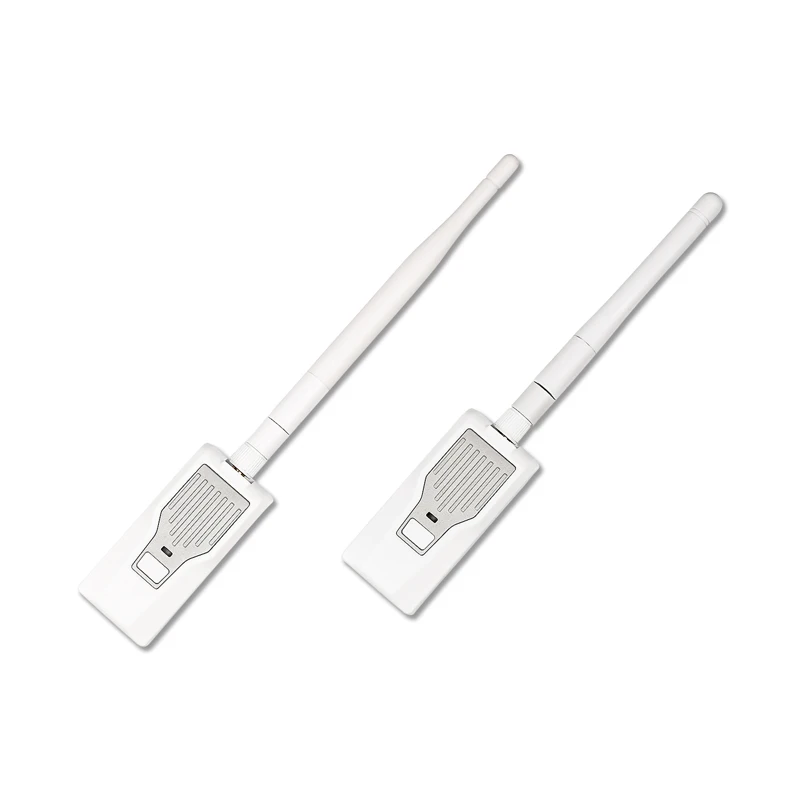

BETAFPV ELRS Nano TX модуль в наличии ELRS 2,4G

Модуль BETAFPV Nano RF TX основан на проект ExpressLRS, ссылка RC с открытым исходным кодом для приложений RC. ExpressLRS стремится достичь наилучшей производительности связи как со скоростью, задержкой, так и в диапазоне. Это делает ExpressLRS одним из самых быстрых каналов RC доступными и по-прежнему предлагает высокую производительность.

В настоящее время доступно множество товаров ExpressLRS!

Пакет Частота обновления: 25 Гц/50 Гц/100 Гц/200 Гц (915 МГц/868 МГц) 25 Гц/50 Гц/150 Гц/250 Гц/500 Гц (2,4 ГГц)

Выходная мощность RF: 100 мВт/250 мВт/500 мВт

Частотные полосы (Nano RF модуль 2,4G версия): 2,4 ГГц ISM

Частотные полосы (Nano RF модуль 915 МГц/868 МГц версия): 915 МГц FCC/868 МГц EU

Входное напряжение: 5 В ~ 12 В

Usb-порт: Type-C

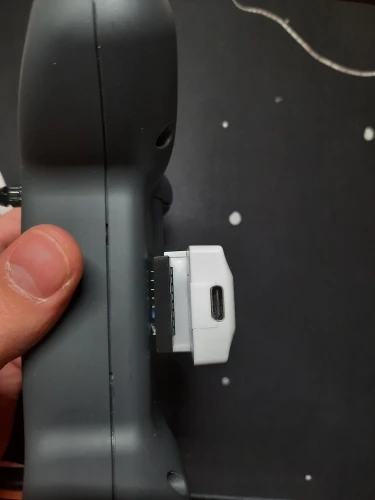

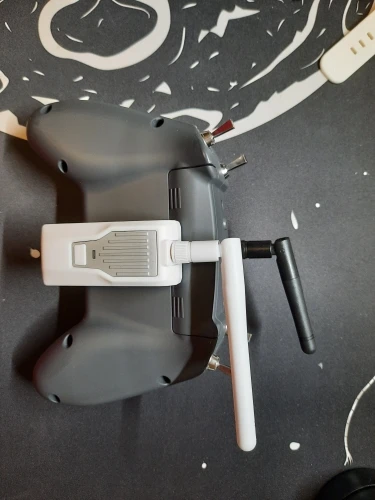

BETAFPV Nano RF модуль совместим с радиопередатчиком, который имеет nano модуль bay (AKA lite модуль bay, например Frsky Taranis X-Lite, Frsky Taranis X9D Lite, TBS Tango 2).

Примечание: Пожалуйста, соберите антенну перед включением. В противном случае чип PA в модуле Nano TX будет поврежден постоянно.

Какой из них я должен выбрать?

Todo

ExpressLRS-это RC Ссылка с открытым исходным кодом для RC-приложений. Каждый может найти этот проект на Github или присоединиться к обсуждениям в группе Facebook.

ExpressLRS основан на оборудовании Semtech Lora SX127x или SX1280 для RX и TX соответственно. Он нацелен на достижение наилучшей производительности связи как со скоростью, задержкой, так и в диапазоне. При 900 МГц поддерживается Максимальная скорость передачи пакетов 200 Гц. На 2,4 GHz blistering 500Hz в настоящее время поддерживается с пользовательской OpenTX сборки. Это делает ExpressLRS одним из самых быстрых каналов RC доступными и по-прежнему предлагает высокую производительность.

Все больше и больше поставщиков начинают поддерживать радиопротокол ExpressLRS в различных частях, таких как радиопередатчик с ELRS в наличии, Дрон со встроенным приемником ELRS, модуль ELRS TX для JR bay, или Nano bay. Команда BETAFPV принимает участие в этом проекте и предоставляет ряд компонентов ExpressLRS.

ExpressLRS использует последовательный протокол Crossfire (Протокол CRSF) для связи между радиопередатчиком и модулем Nano TX. Поэтому убедитесь, что ваш радиопередатчик Поддерживает последовательный протокол CRSF. Мы используем радиопередатчик с системой OpenTX, чтобы показать, как настроить Протокол CRSF и сценарий LUA. Чтобы настроить это, в системе OpenTX, введите в настройки модели, а на закладке «SETUP'' выключите «внутренний RF''. Затем включите ''внешний RF'' и выберите ''CRSF'' в качестве протокола.

ExpressLRS использует скрипт OpenTX LUA для управления модулем TX, например, привязкой или настройкой. С помощью сценария LUA пилоты могут проверить и настроить некоторые конфигурации модуля Nano RF TX. Для получения более подробной информации, пожалуйста, проверьтеСтраница поддержки.

Сохраните файлы ELRS.lua script на sd-карту радиопередатчика в папке Scripts/Tools;

Нажмите кнопку «SYS» (для радиоприемников T16 или аналогичных радиостанций) или кнопку «Menu» (для радиоприемников Frsky Taranis X9D или аналогичных радиостанций) чтобы получить доступ к меню инструментов, где вы можете найти ELRS script готов к запуску только одним щелчком мыши;

На изображении Ниже показан, скрипт LUA успешно запускается;

Модуль Nano TX может вводить статус привязки через ELRS. Lua script, как описано в «Lua Script'' chapter. Кроме того, короткое нажатие кнопки на модуле также может ввести статус привязки.

Примечание: светодиодный индикатор не будет мигать при входе в состояние привязки. Модуль будет выходить из состояния привязки через 5 секунд.

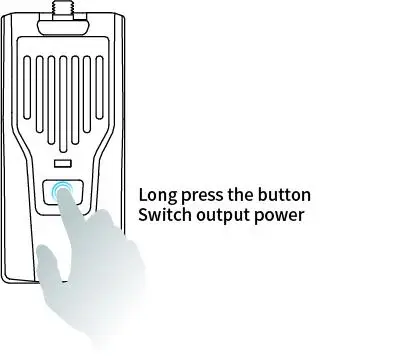

Nano RF TX модуль может переключить выходную мощность через ELRS. Lua script, как описано в «Lua Script'' chapter. Кроме того, длительное нажатие кнопки на модуле может переключить выходную мощность.

Выходная мощность модуля RF TX и светодиодный индикатор, как показано ниже.

Светодиодный цвет

Выходная мощность RF

Синий

100 мВт

Фиолетовый

250 мВт

Красный

500 мВт

BETAFPV ELRS Nano TX модуль руководство пользователя скачать.

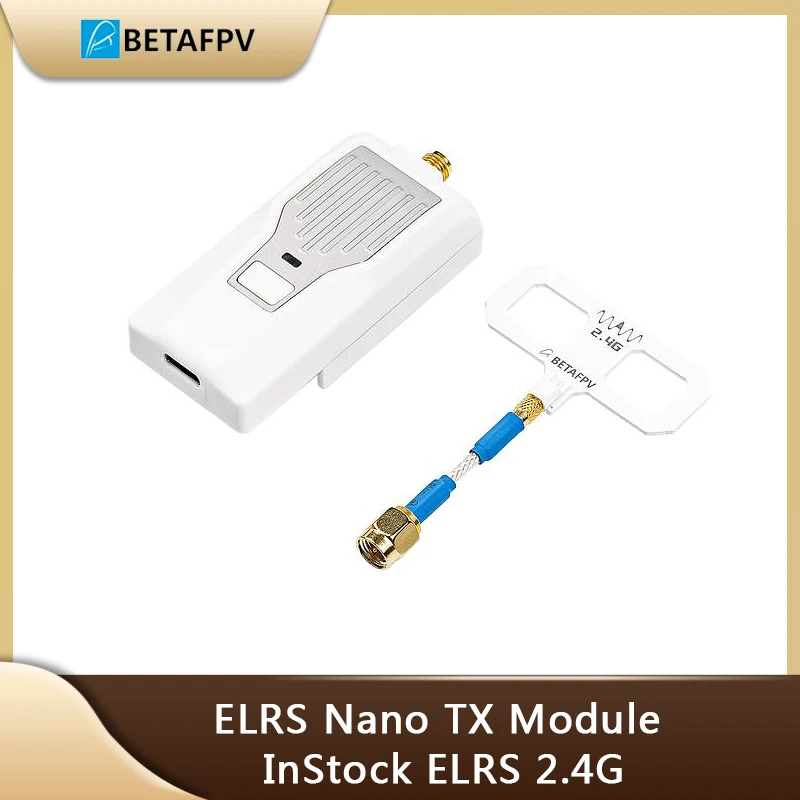

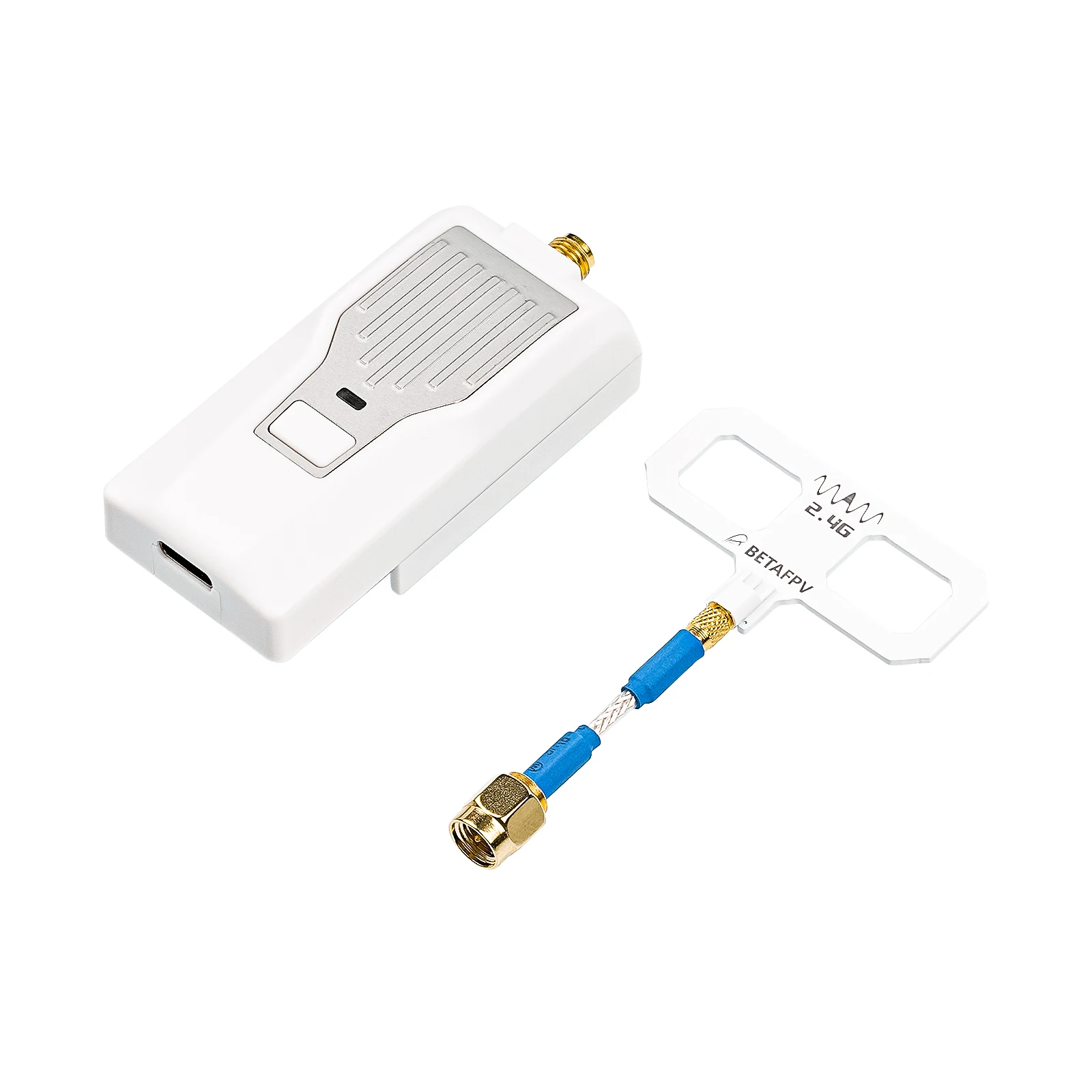

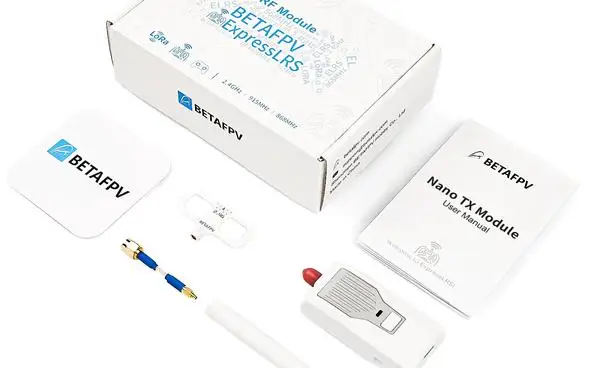

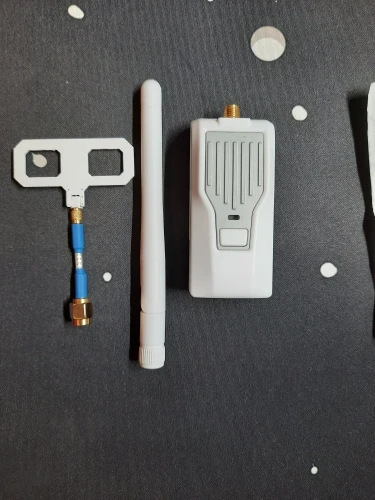

1 * Модуль BETAFPV ELRS Nano TX

1 * BETAFPV Moxon антенна

1 * Руководство пользователя модуля Nano TX
