BETAFPV ELRS Nano TX модуль ELRS 2,4G 915 МГц 868 МГц адаптер модуля Micro-Nano

Модуль BETAFPV Micro RF TX основан на ExpressLRS project, ссылка RC с открытым исходным кодом для радиоуправляемых приложений. ExpressLRS стремится достичь наилучшей производительности связи как со скоростью, задержкой, так и в диапазоне. Это делает ExpressLRS одним из самых быстрых каналов RC доступными и по-прежнему предлагает высокую производительность.

В настоящее время доступно множество товаров ExpressLRS!

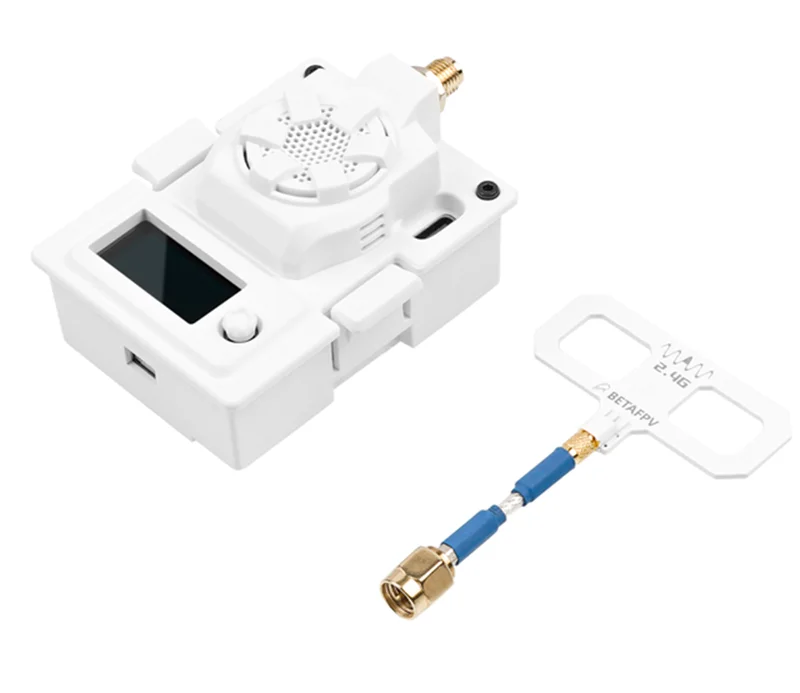

В Чехол с модулем ELRS Micro TX и вентилятором Сейчас выпущены! Модернизированный модуль чехол с 6,5*13,5 мм USB порт корпус совместим с большинством Тип USB-C кабели. Кроме того, есть два цвета в Новинка модуль чехол. Вы можете легко создать свой собственный модуль.

Пакет Частота обновления: 25 Гц/50 Гц/100 Гц/200 Гц (915 МГц/868 МГц), 50 Гц/150 Гц/250 Гц/500 Гц (2,4 ГГц)

RF Выходная мощность: 25 МВт/50 мВт/100 мВт/250 мВт/500 МВт (2,4 ГГц), 100mW/250mW/500mW (915 МГц/868 МГц)

Частотные полосы (модуль Micro RF 2,4G версия): 2,4 ГГц ISM

Частотные полосы (модуль Micro RF 915 МГц/868 МГц версия): 915 МГц FCC/868 МГц EU

Входное напряжение: 5 В ~ 12 В

XT30 порт: 5V ~ 12V, рекомендуем 2S (8,4 V), аккумулятор, не поддерживает 3S (12,6 V) или выше

Usb-порт: Type-C

Модуль BETAFPV Micro RF TX совместим с радиопередатчиком, который имеет отсек micro module (AKA JR/SLIM module bay, например, Frsky Taranis X9D 、 TBS Mambo).

Примечание: Пожалуйста, соберите антенну перед включением. В противном случае чип PA в модуле Micro TX будет поврежден постоянно.

Примечание: Пожалуйста, не используйте bettery 3S или выше для включения модуля TX через порт XT30. В противном случае чип питания в модуле TX будет поврежден постоянно.

Проект ExpressLRS offical Githubне поддерживает функцию OLED на данный момент. Команда BETAFPV будет работать с командой ELRS и поддерживать автономный репозиторий функции OLED и button как можно скорее.

Пожалуйста, получите прошивку от BETAFPV Github в настоящее время до поддержки ExpressLRS offical. В ветке BETAFPV протокол ExpressLRS V1.1.0 и без привязки фразы для прошивки.

Примечание: В настоящее время есть 2 известных проблемы с этой прошивкой. Мы решим эти 2 вопроса как можно скорее. Если вы обнаружите другие проблемы, не стесняйтесь Оставьте здесь вопрос.

Поддерживает только функцию нажатия для джойстика.

При входе на страницу oled-меню с длительным нажатием соединение между модулем RF TX и приемником будет потеряно, соединение восстановится после автоматического выхода страницы меню;

Вы можете использовать кодовую прошивку ELRS V2.0-RC2 сейчас, но потеряете функцию OLED и джойстика. Мы будем работать с командой разработчиков ELRS и сделаем встроенную прошивку ELRS поддержкой полной функции модуля Micro TX. Для вехи OLED будет поддерживаться в версии 2,1 в официальном порядке.

Https://github.com/BETAFPV/ExpressLRS

Руководство пользователя по использованию прошивки ELRS RX/TX.

Как установить связывающую фразу на модуле thisMicro TX, когда ELRS offical mainstream еще не поддерживает OLED?

В первую очередьЗагрузите исходный код master-betafpv-oled-menu branch в local fromGithub.

ВторойОткройте конфигуратор ExpressLRS и загрузите исходный код upzip из локального. Выберите целевое устройство «BETAFPV 900/2400 TX Micro». Теперь вы можете настроить свою собственную привязку фразу и другие варианты как обычно.

Третий, Сборка и вспышка.

ExpressLRS-это RC Ссылка с открытым исходным кодом для RC-приложений. Каждый может найти этот проект Github или присоединиться к обсуждениям в группе Facebook.

ExpressLRSОснована на Semtech Lora SX127x или SX1280 оборудование для RX и TX соответственно. Он нацелен на достижение наилучшей производительности связи как со скоростью, задержкой, так и в диапазоне. При 900 МГц поддерживается Максимальная скорость передачи пакетов 200 Гц. На 2,4 GHz blistering 500Hz в настоящее время поддерживается с пользовательской OpenTX сборки. Это делает ExpressLRS одним из самых быстрых каналов RC доступными и по-прежнему предлагает высокую производительность.

Все больше и больше поставщиков начинают поддерживать радиопротокол ExpressLRS в различных частях, таких как радиопередатчик с ELRS в наличии, Дрон со встроенным приемником ELRS, модуль ELRS TX для JR bay, или Nano bay. Команда BETAFPV принимает участие в этом проекте и предоставляет ряд компонентов ExpressLRS.

Кнопка и OLED

Модуль ELRS TX может быть настроен с помощью сценария OpenTX LUA. С OLED и кнопкой, без-OpenTX Радио контроллер, который поддерживает CRSF может использовать этот ELRS микро модуль легко. Следующие радиоконтроллеры no-OpenTX хорошо работают с этим модулем TX. Futaba T16IZ, T16SZ и T18SZ (с обновлением до 3.9e), Wsky ET16, Radiolink AT9S Pro.

На микромодуле есть кнопка 5D. Обратите внимание, что допустимы только виртикальные размеры, а остальные четыре размера. Ниже приводится Базовая работа кнопки и OLED.

Длинный пресс:

На странице экрана блокировки нажмите, чтобы разблокировать и войти на страницу меню.

На странице меню нажмите долго, чтобы изменить значение этой строки.

Короткое нажатие:

На странице «блокировка экрана» нажмите кнопку «недействительно».

На странице меню нажмите, чтобы перейти к следующей строке.

Примечание: Когда модуль RF TX входит на страницу меню, соединение между модулем RF TX и приемником будет потеряно, соединение восстановится после автоматического выхода страницы меню; если вы изменили частоту Pkt, необходимо повторно зарядить приемник.

Примечание: Когда модуль RF TX входит в статус Обновления WIFI, кнопка будет недействительна. Пожалуйста, повторно включите модуль RF TX после обновления прошивки через WIFI.

ExpressLRS использует последовательный протокол Crossfire (Протокол CRSF) для связи между радиопередатчиком и модулем TX. Поэтому убедитесь, что ваш радиопередатчик Поддерживает последовательный протокол CRSF. Мы используем радиопередатчик с системой OpenTX, чтобы показать, как настроить Протокол CRSF и сценарий LUA. Чтобы настроить это, в системе OpenTX введите в настройки модели, а на закладке «Настройка модели» выключите «внутренний RF». Затем включите «внешний RF» и выберите «CRSF» в качестве протокола.

Сохраните файлы ELRS.lua script на sd-карту радиопередатчика в папке Scripts/Tools;

Нажмите кнопку «SYS» (для радиоприемников T16 или аналогичных радиостанций) или кнопку «Меню» (для радиоприемников Frsky Taranis X9D или аналогичных) чтобы получить доступ к меню инструментов, где вы можете найти ELRS script готов к запуску только одним щелчком мыши;

На изображении Ниже показан, скрипт LUA успешно запускается;

ExpressLRS использует скрипт OpenTX LUA для управления модулем TX, например, привязкой или настройкой. С помощью сценария LUA пилоты могут проверить и настроить некоторые конфигурации модуля Nano RF TX. Для получения более подробной информации, пожалуйста, проверьте страницу поддержки.

Привязка и выходная мощность

Модуль Micro RF TX поставляется с официальным основным релизом протокола V1.1.0 и без привязки фразы. Поэтому, пожалуйста, убедитесь, что приемник работает на официальном major release V1.0.0 ~ V1.1.0 protocol. И нет привязки фраза в сетку. Модуль Micro RF TX может вводить статус привязки через ELRS.lua script, как описано в разделе «LUA Script». Кроме того, с помощью кнопки и OLED, переместите в положение привязки и нажмите кнопку. Затем модуль RF будет вводить статус привязки.

Примечание: светодиодный индикатор не будет мигать при входе в состояние привязки. Модуль будет выходить из состояния привязки через 5 секунд. Короткое и последовательное нажатие 3 раза для привязки.

Модуль Micro RF TX может переключить выходную мощность через ELRS.lua script, как описано в разделе «LUA Script». Кроме того, с помощью кнопки и OLED, перейдите в выходное положение. Длительное нажатие кнопки может переключить выходную мощность.

Примечание: светодиодный RGB не изменится в зависимости от выходной мощности. Когда выходная мощность составляет 250 мВт или выше, вентилятор будет вращаться автоматически. Модуль Micro RF TX не поддерживает выход 1 Вт или 2 Вт. При переключении на это значение система автоматически перейдет на 500 МВт.

BETAFPV ELRS микро TX модуль руководство пользователя скачать.

1 * Модуль BETAFPV ELRS Micro TX

1 * BETAFPV Moxon антенна

1 * Руководство пользователя модуля Micro TX

1 * запасной usb-кабель для передачи данных (Type-A-Type-C)

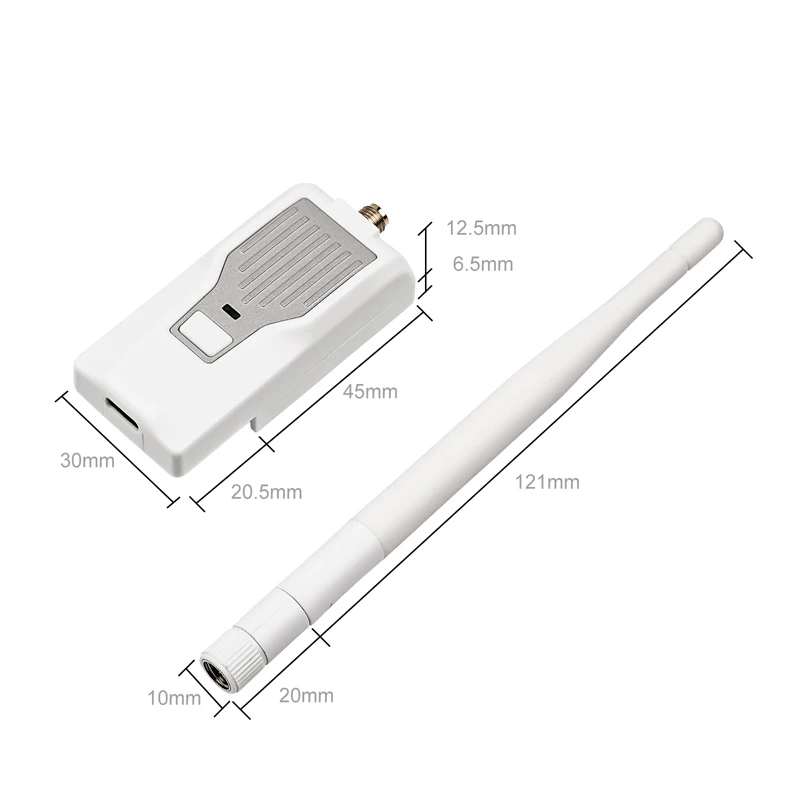

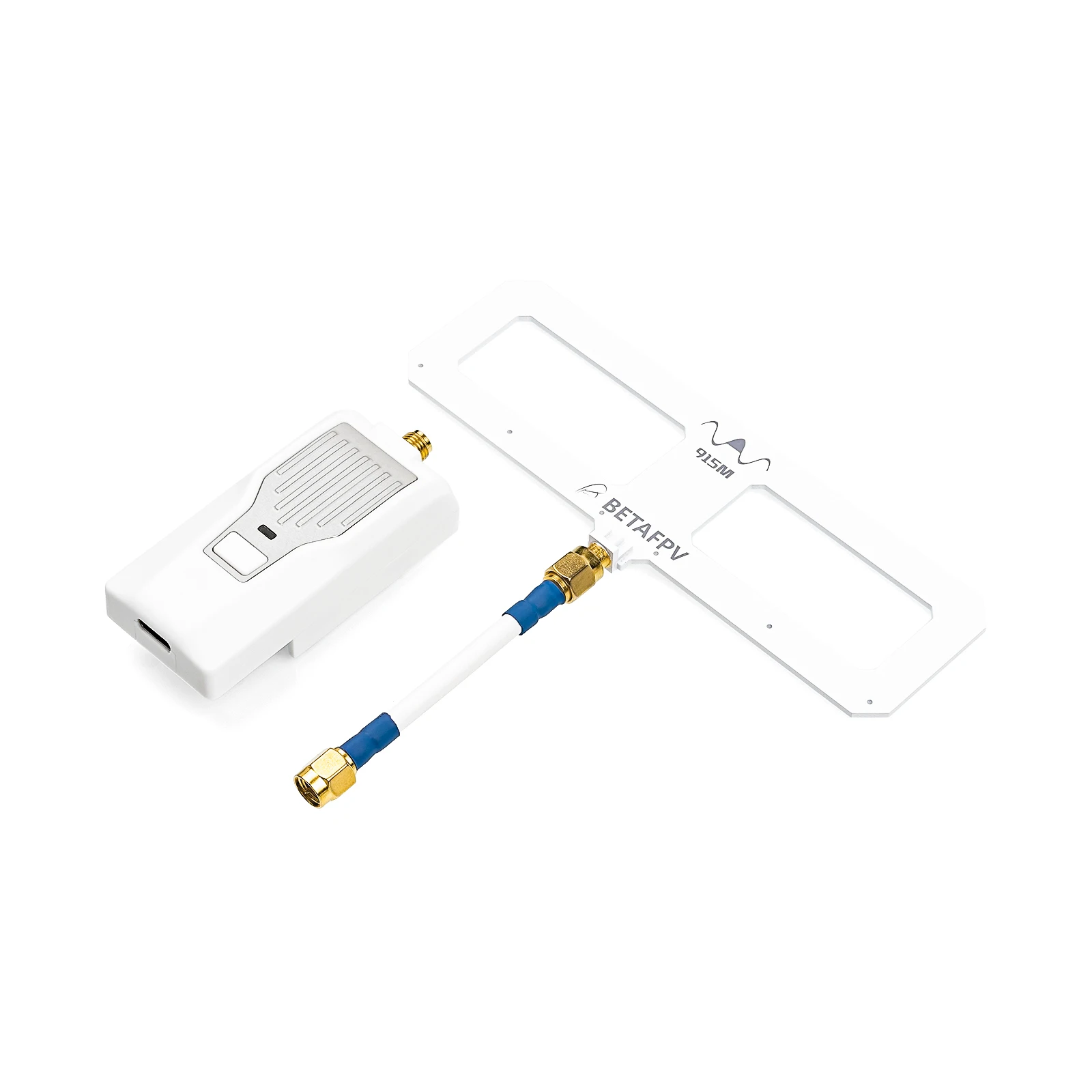

Посылка антенны не такая, как показано ниже для версии 915 МГц и 868 МГц.

USB порт корпус 6,2*11 мм и не может быть совместим с ваш собственный USB кабели. Вышивка крестом пакет включает в себя: Таким образом, в посылка входит запасной usb-кабель для передачи данных (Type-a-Type-C) для всех заказов с 18 ноября.

Кроме того, при этом обновленное автомобильное зарядное устройство USB порт корпус до 6,5*13,5 мм, новинка модуль чехол совместим с большинством Тип USB-C кабели, в том числе за вами. Нажмите Здесь Купить! В то же время модуль ELRS Micro TX поставляется с модернизированным чехол для заказов с этого момента.

Для предыдущего заказа, если у вас нет подходящего usb-кабеля для этого микромодуля, не стесняйтесь обращаться к нам. Электронная почта на support@betafpv.com.

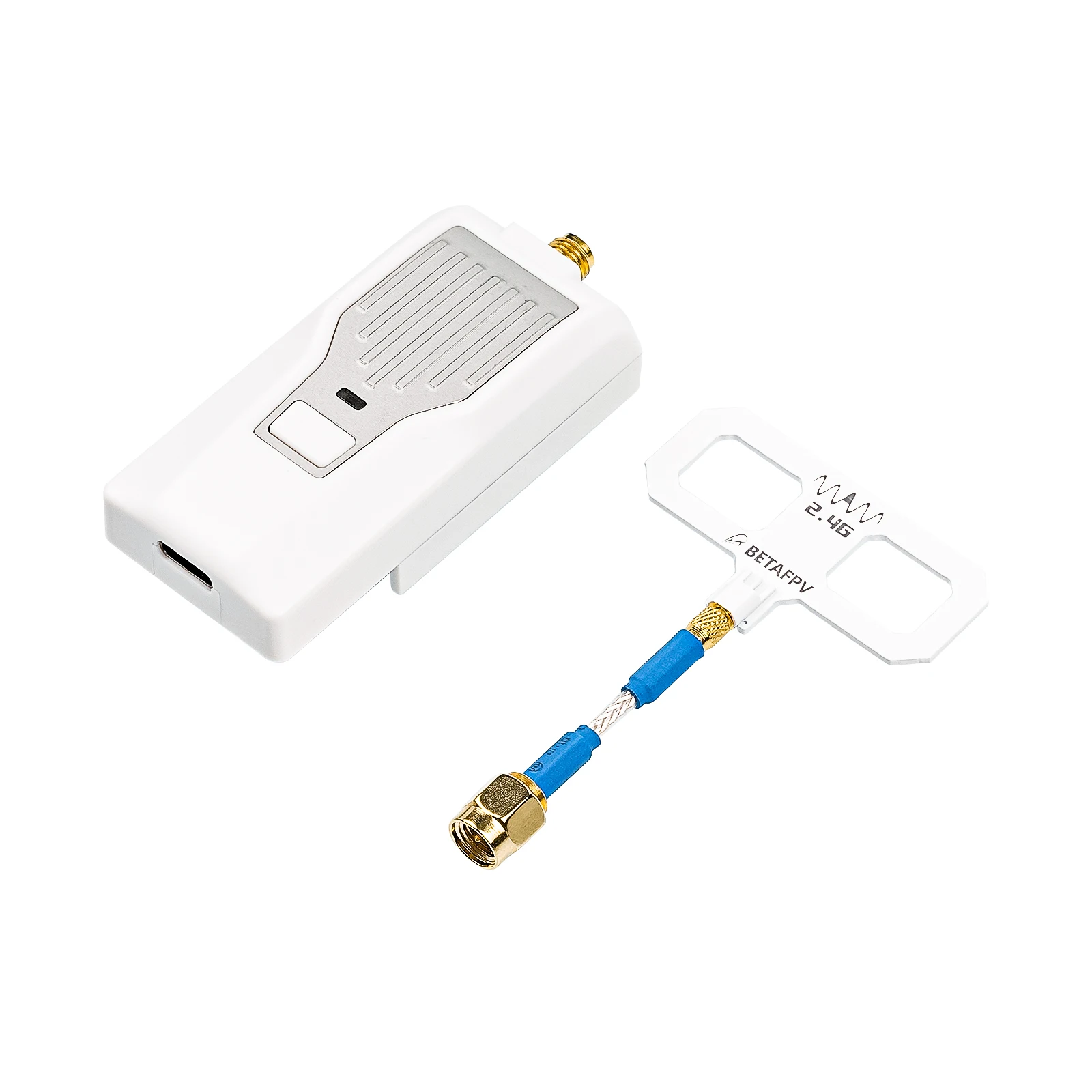

Адаптер модуля Micro-Nano предназначен для подключения модулей с нано-портом к радиопередатчику JR/Micro-port. Примечательно, что он поддерживает недавно выпущенный модуль ELRS, Модуль ELRS Nano TX.

Адаптер модуля подходит для передатчиков с микропортом (или портом JR). Например, Frsky X9D, FUTABA 16IZ, TBS Mambo, Turnigy 9XR, Jumper T18 и т. Д.

Размер: 65*48*28 мм (размер модуля JR)

Вес: 30,77 г

Вход: модуль JR bay (модуль Micro bay)

Выход: Nano module bay (Lite module bay)

Поддерживаемый радиопередатчик: Frsky X9D/X9D Plus/X12S/X10/X10S/X7/X7S,Flysky TH9X, Turnigy 9XR/9XR PRO, FUTABA 16IZ, Jumper T16/T18/T18 Pro,Radiomaster TX16S/TX18S, TBS Mambo

Поддерживаемый модуль TX: Модуль BETAFPV Nano TX, TBS Crossfire Nano TX, Frsky XJT Lite/R9M Lite/R9M Lite Pro

Модуль ELRS Nano TX Является первым модулем BETAFPV, который основан на проект ExpressLRS. ExpressLRS является одним из самых быстрых каналов RC, доступных, все еще предлагая высокую производительность.

1 * адаптер модуля Micro-Nano
