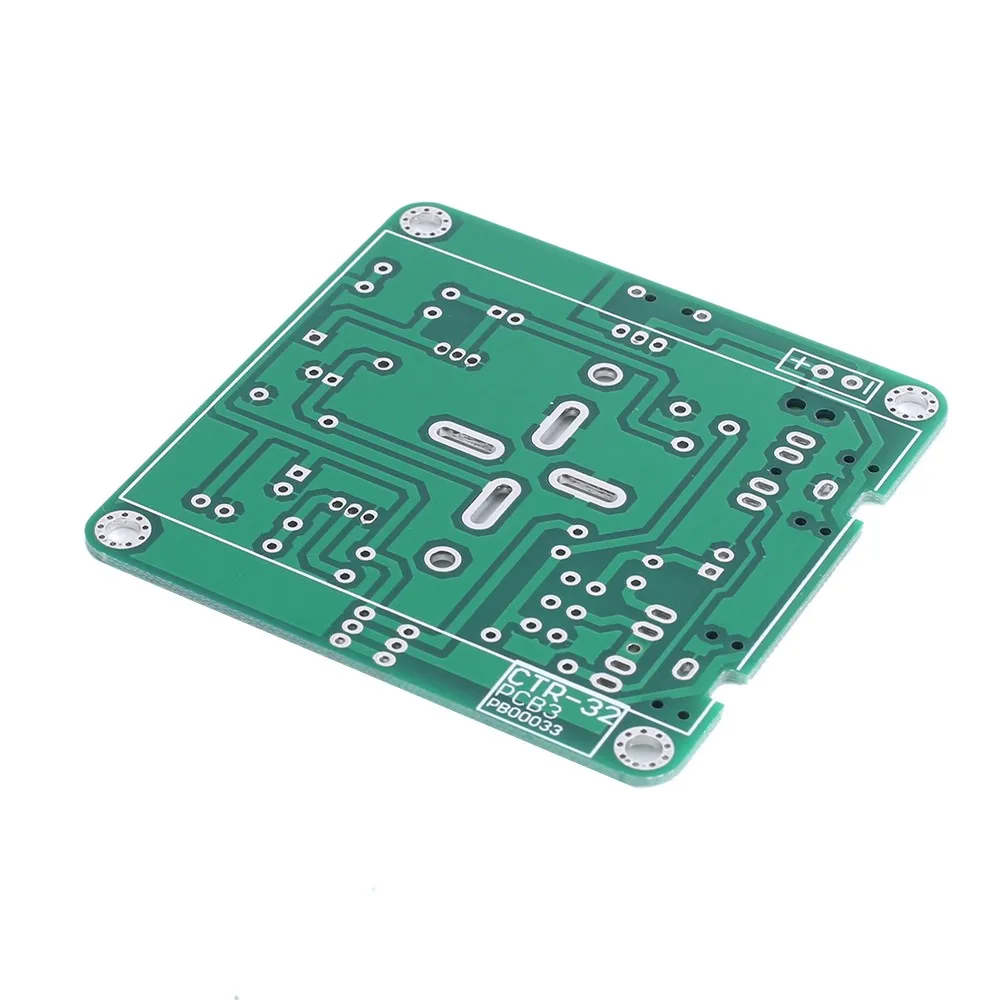

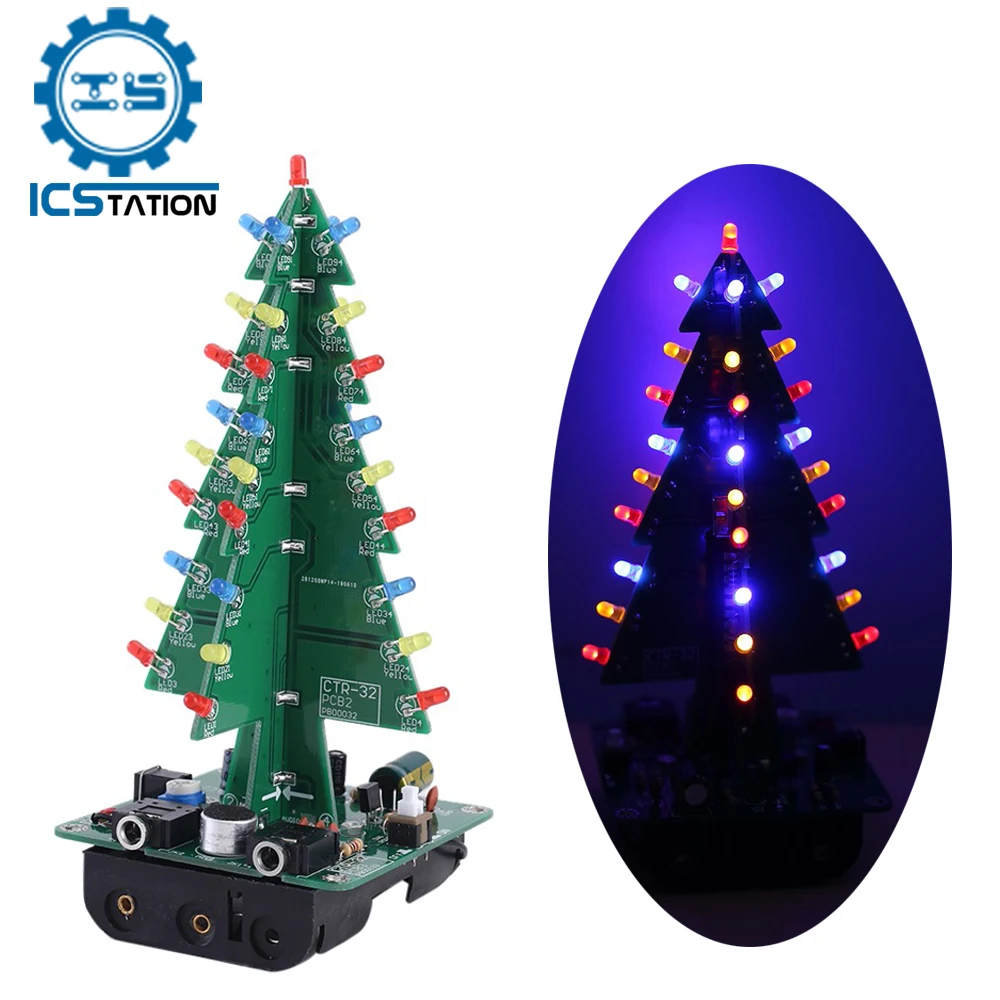

5 мм мигающий трехмерный 3D Рождественский светодиодный светильник DIY Kit Набор электронных плат сварочная практика смешной номер

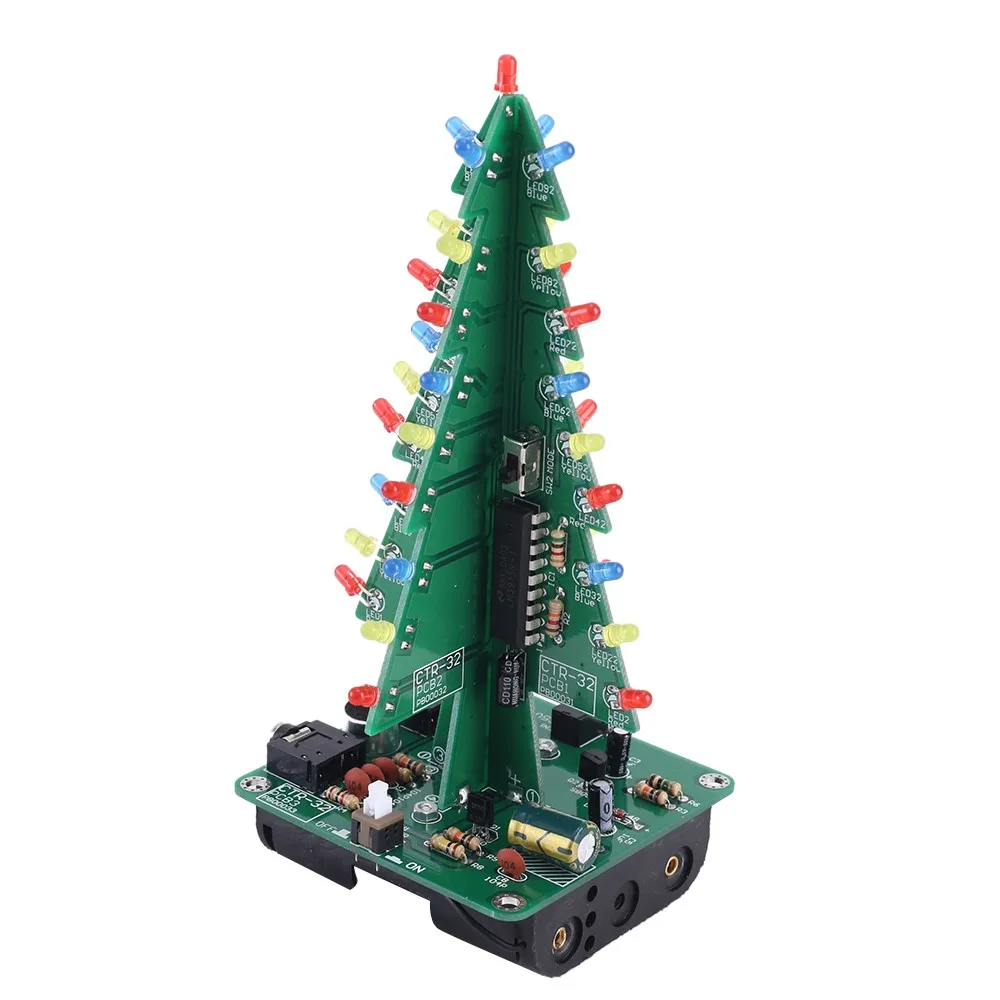

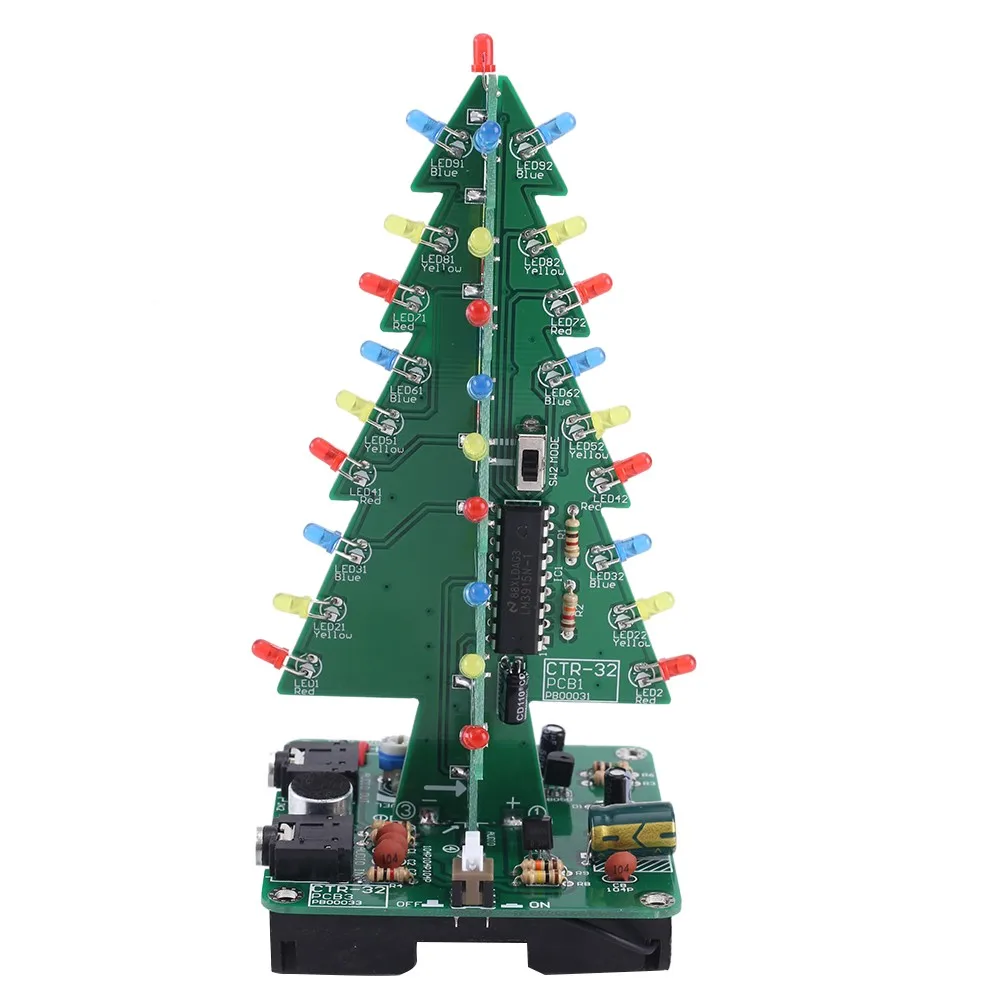

Описание:
-CRT-32 представляет собой аудио рождественской елки комплект состоит из схема и позволяет 37 шт. светодиодный вспышка с вход аудио с 3,5 мм гнездо или микрофон и придадут вам Рождественская елка, красный/желтый/синий (ночью окружающая среда имеет лучший обзор).-CRT-32 изменяет количество ламп с силой входного звука.-Он может имитировать Отображение спектра и изменение эффекта дисплея с музыкой.-CRT-32 используется для рождества, праздников, вечеринок и т. Д. Он может быть использован для создания праздничной атмосферы.
Особенности:
1>.37 шт яркий светодиодный2>. Идеальная простая схема3>. Звуковое управление аудио дисплей4>. Поддержка микрофона и аудиовыхода5>. Регулируемая чувствительность6>. Два режима отображения

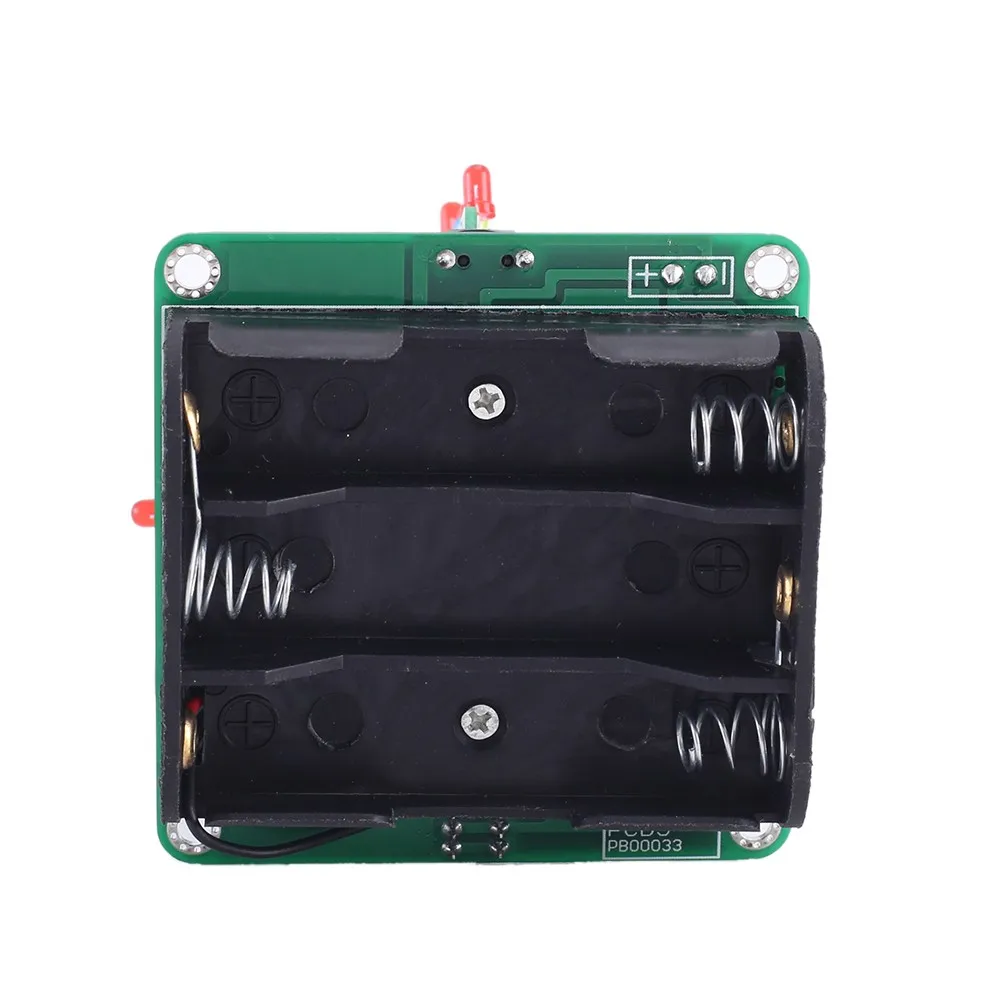

Параметр:
1>. Название продукта: CRT-32 аудио светодиодный набор для рукоделия с рождественской елкой2>. Номер товара: CRT-323>. Рабочее напряжение: DC 4,0 V ~ 5,0 V4> Рабочий ток: 60 мА5>. Тип питания: Батарея коробка и 3,5 мм разъем питания6>. Рабочий модуль: переключатель управления7>. Цвет: красный/желтый/синий светодиодный8>. Аудио вход: 3,5 мм аудио разъем и микрофон9>. Рабочая температура:-40 ℃ ~ 85 ℃10>. Рабочая влажность: 5% ~ 85% относительной влажности11>. Размер (установлен):135*60*60 мм

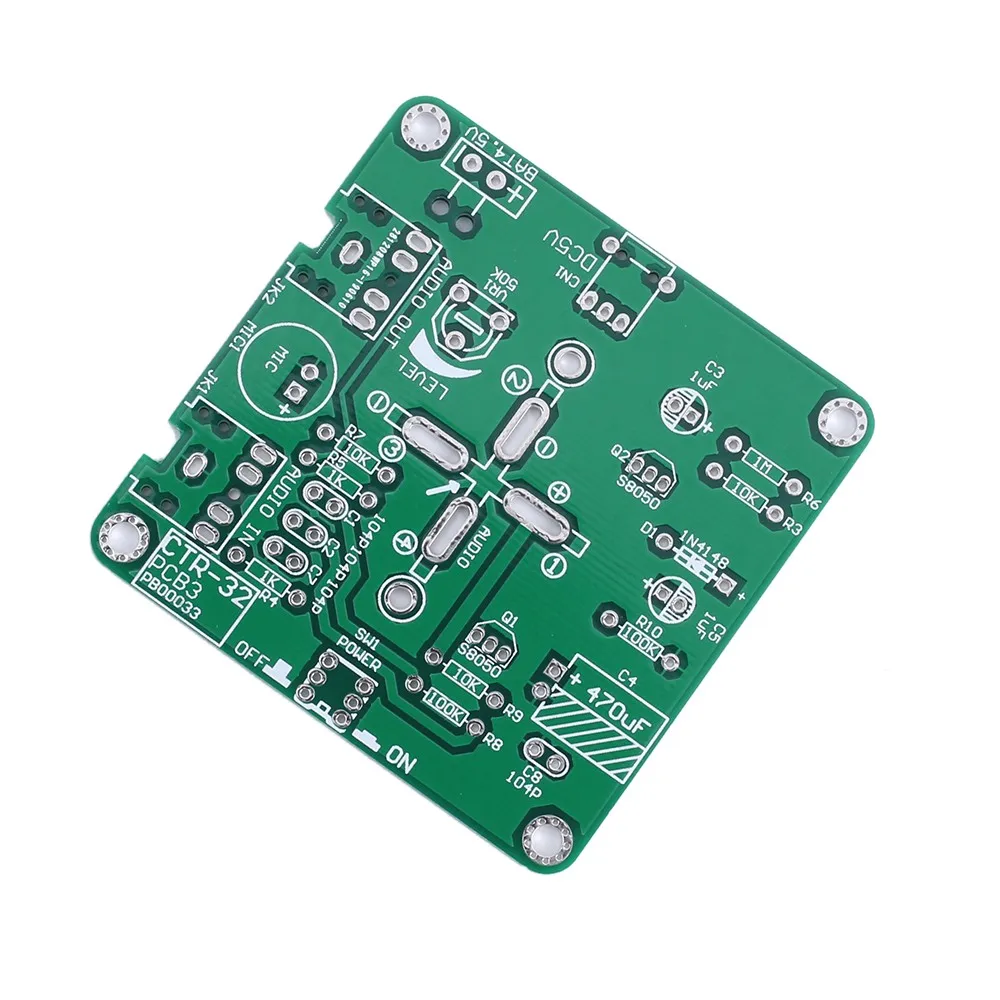

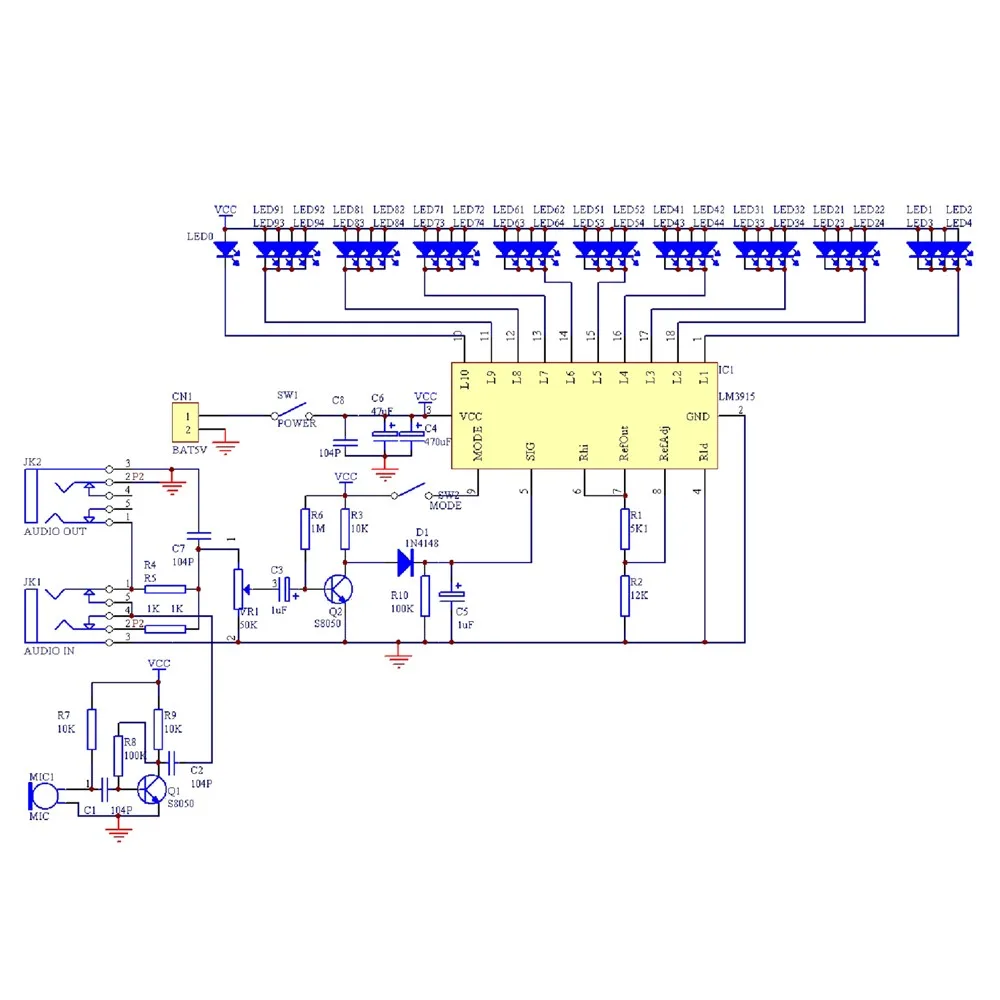

Функция:
1>. Завершите правильную установку в соответствии с этапами установки.2>. Вход прямо рабочее напряжение от контейнер под элемент питания или 3,5 мм гнездо для подключения питания.3>. Нажмите SW1 самоблокирующийся переключатель для включения или выключения рабочей мощности:3,1>.CRT-32 находится в рабочем состоянии, когда ключ заблокирован.3,2>.CRT-32 находится в рабочем состоянии, когда ключ выпущен.4>. Он поддерживает микрофон и 3,5 мм аудио разъем вход аудио.4,1>.CRT-32 получает аудио от микрофона, когда аудиокабель не подключен.4,2>.CRT-32 получает аудио с 3,5 мм аудио разъем в тех случаях, когда аудио кабель подключен.4,3>. 3,5 мм аудио разъем имеет приоритет перед микрофон.5>. Настройка и изменение режима отображения с помощью переключателя SW2.5,1>. Светодиодный режим отображения точек: светодиодный индикатор в самой высокой точке звука включается, но другой светодиодный индикатор выключен.5,2>. Светодиодный режим отображения линии: светодиодный индикатор, соответствующий интенсивности звука.5,3>. Эффект опорного дисплея более очевиден в двух режимах отображения.6>. Поверните потенциометр VR1, чтобы настроить чувствительность к звуковым волнам.
Применение:
1>. Обучение сварочным навыкам2>. Студенческая школа3>.DIY производство4>. Дизайн проекта5>. Электронная конкуренция6>. Подарок7>. Коллекция ремесел8>. Украшение дома9>. Сувенирная коллекция10>. Дизайн выпускного11>. Праздничные подарки

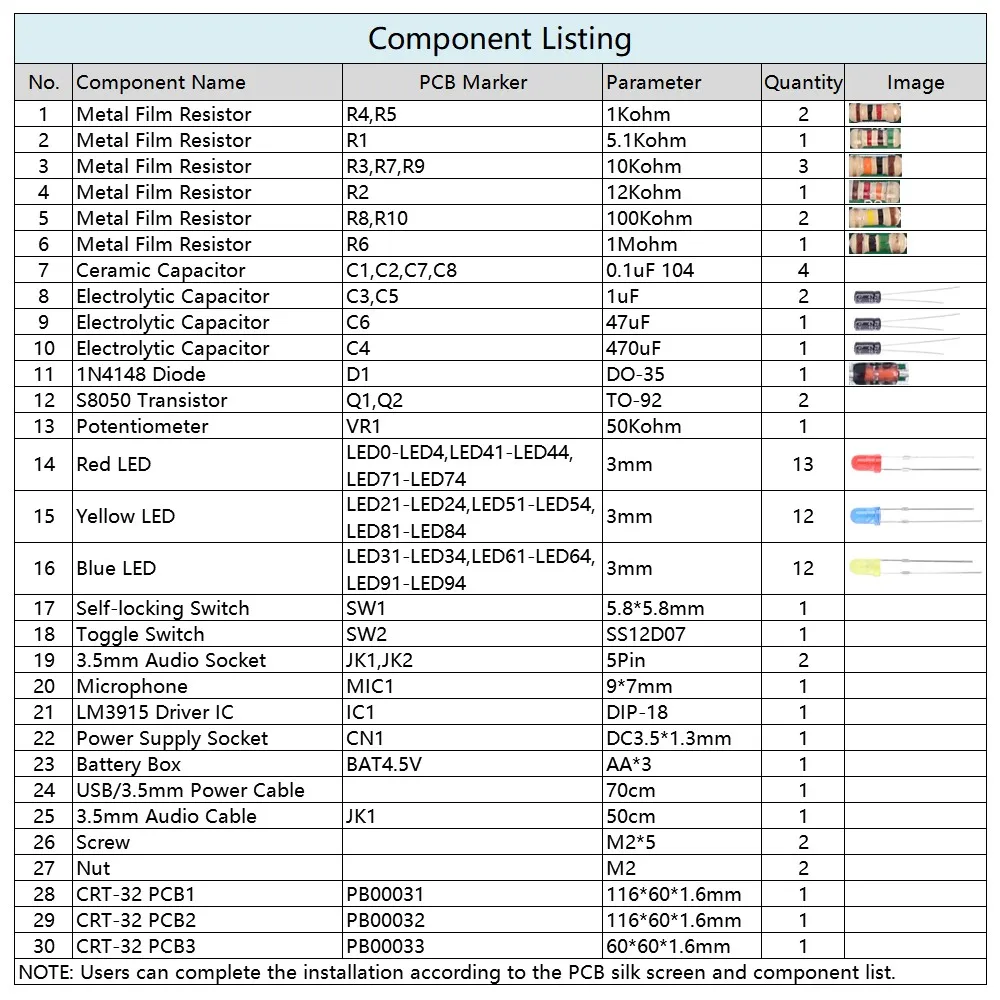

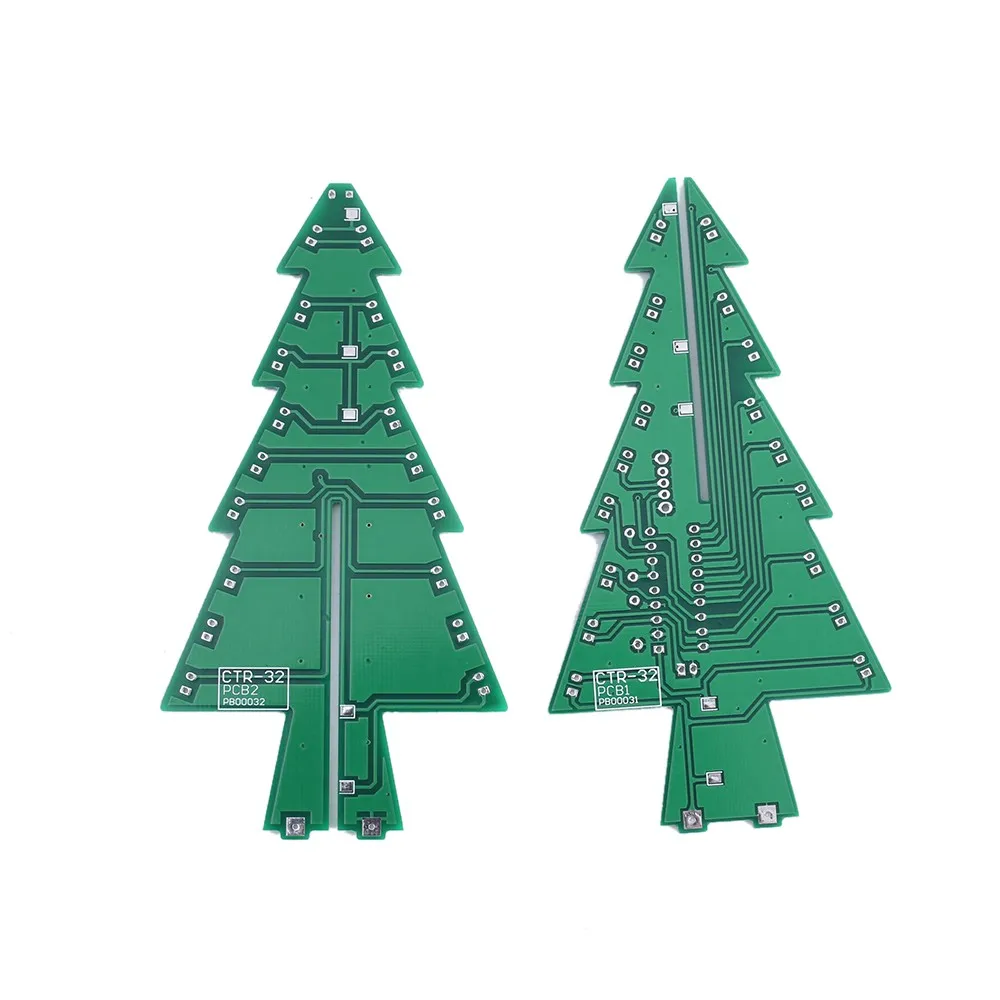

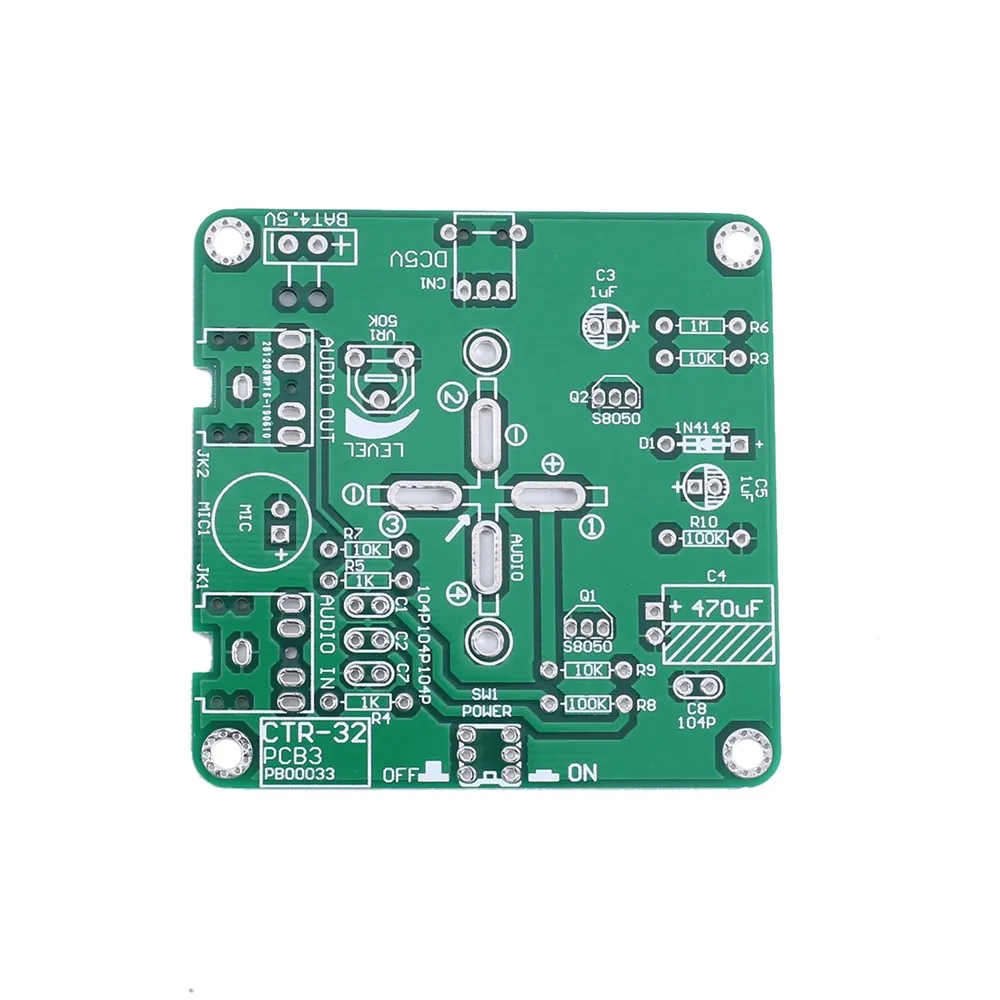

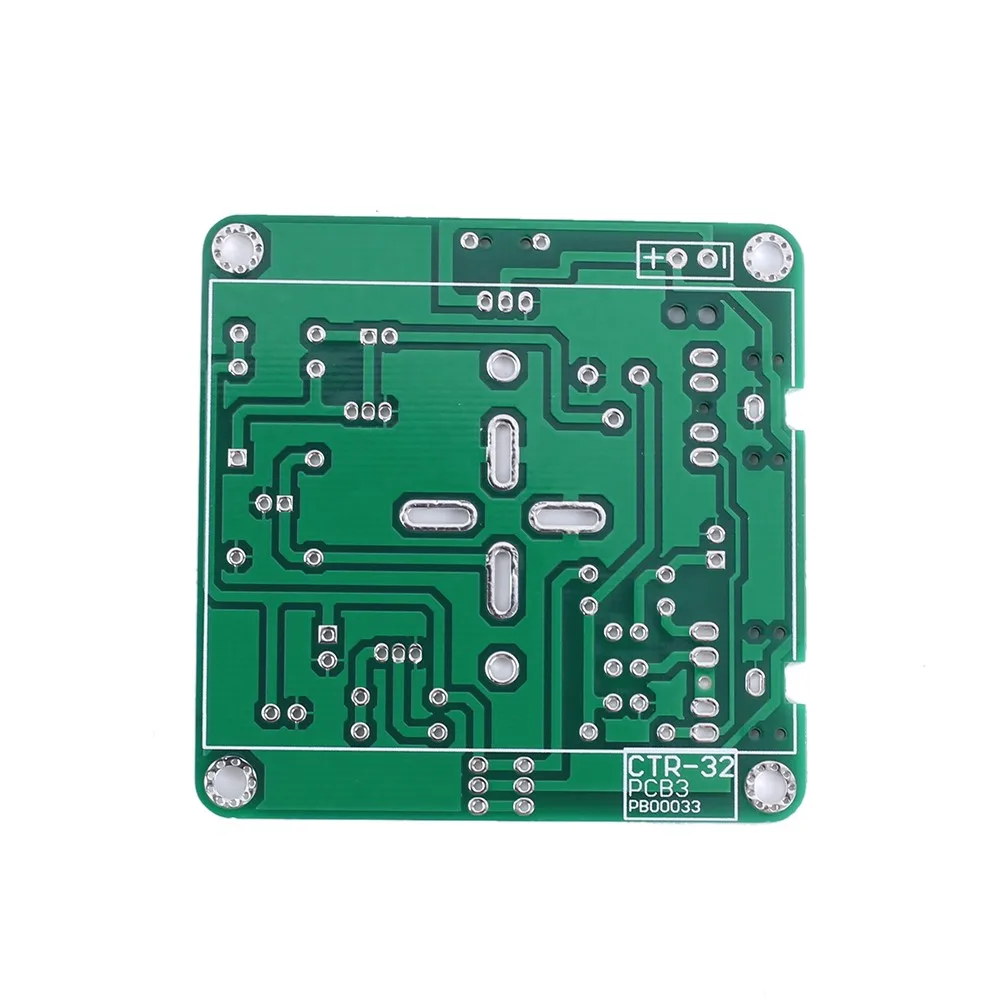

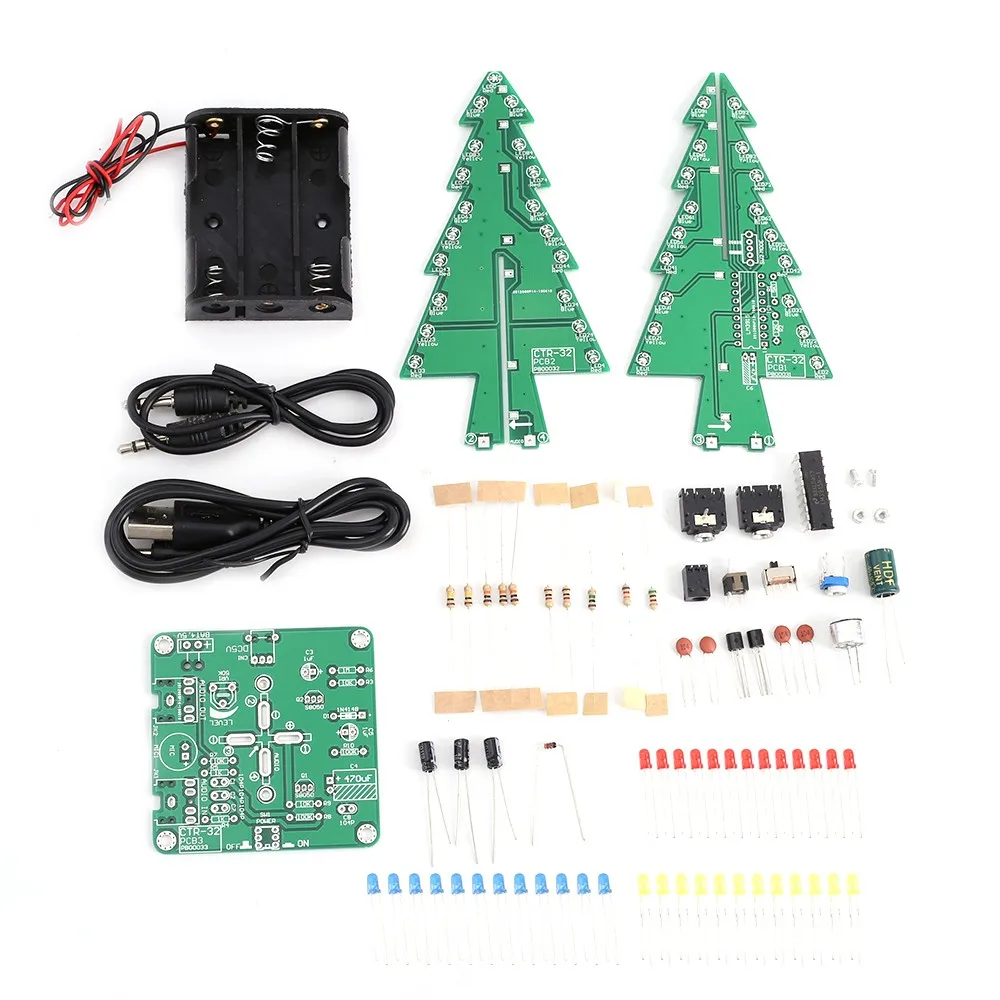

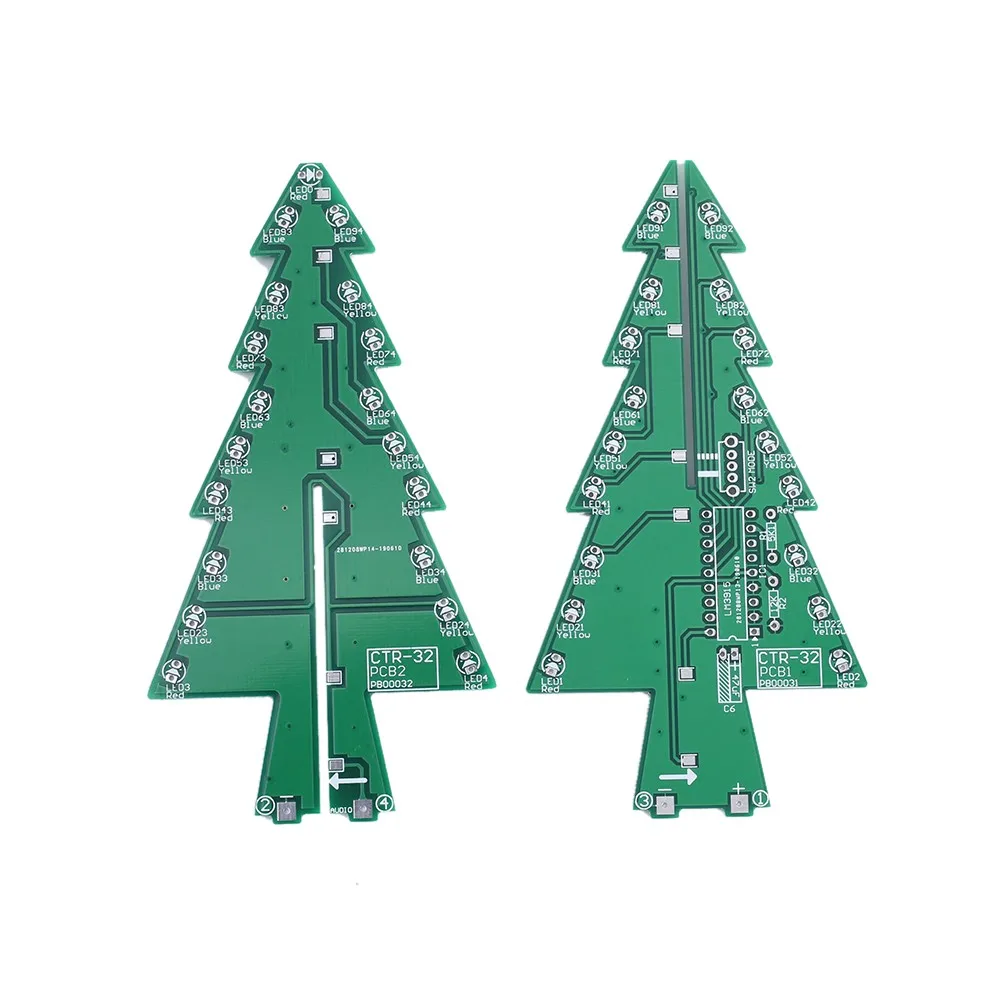

Советы по установке:
1>. Пользователю необходимо сначала подготовить сварочный инструмент.2>. Пожалуйста, будьте терпеливы до завершения установки.3>. Посылка-это набор «сделай сам». Его необходимо завершить установкой пользователем.4>. Паяльник can't touch компоненты в течение длительного времени (1,0 секунды), в противном случае это может привести к повреждению компонентов.5>. Обратите внимание на положительные и отрицательные компоненты.6>. Строго запрещено короткое замыкание.7>. Пользователь должен установить светодиодный светильник в соответствии с указанными правилами. В противном случае светодиодный светильник не будет.8>. Установка сложных компонентов предпочтительно.9>. Убедитесь, что все компоненты находятся в правильном направлении и в правильном месте.10>. Проверьте, что светодиодный индикатор может быть освещен.11>. Настоятельно рекомендуется прочитать руководство по установке перед началом установки!12>. Пожалуйста, носите антистатические перчатки или антистатические браслеты при установке электронных компонентов.
