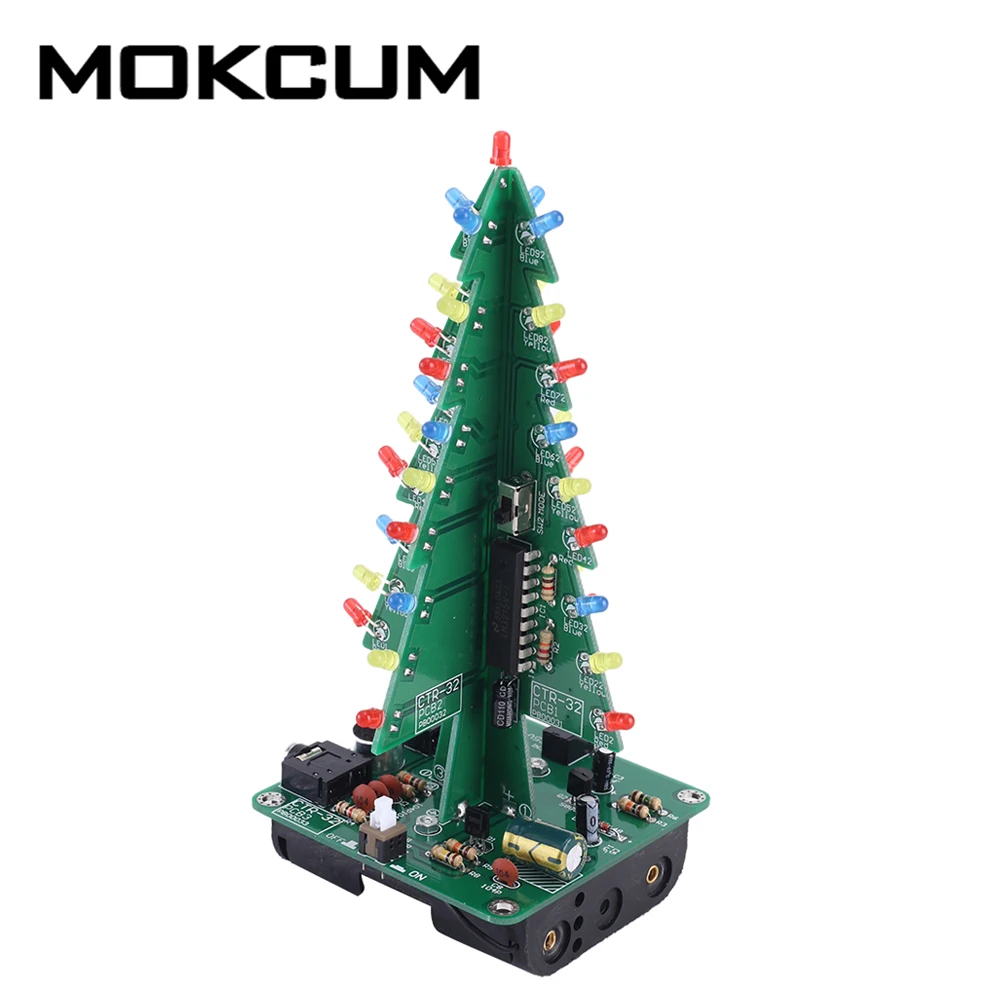

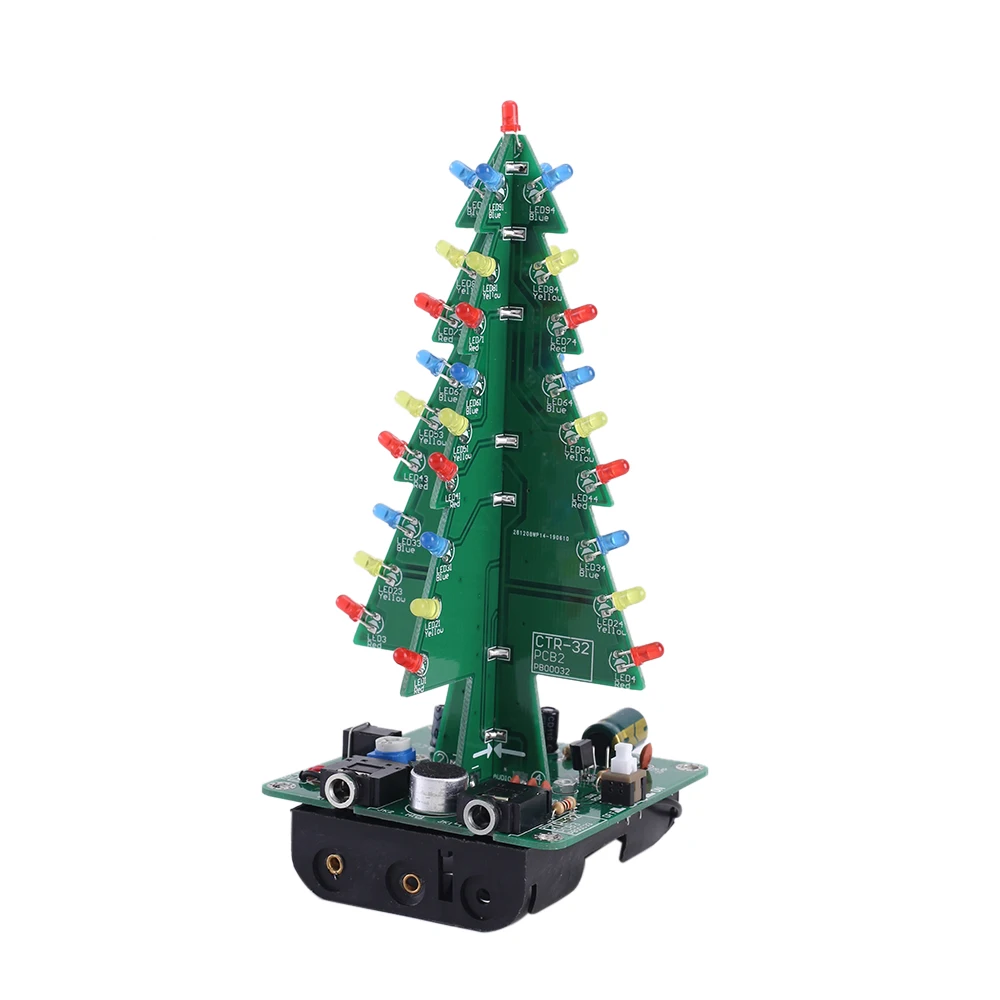

DIY светодиодсветодиодный мигающая Рождественская елка DIY Kit CRT-32 Audio LED Рождественская елка DIY цветной Рождественский подарок электронная елка

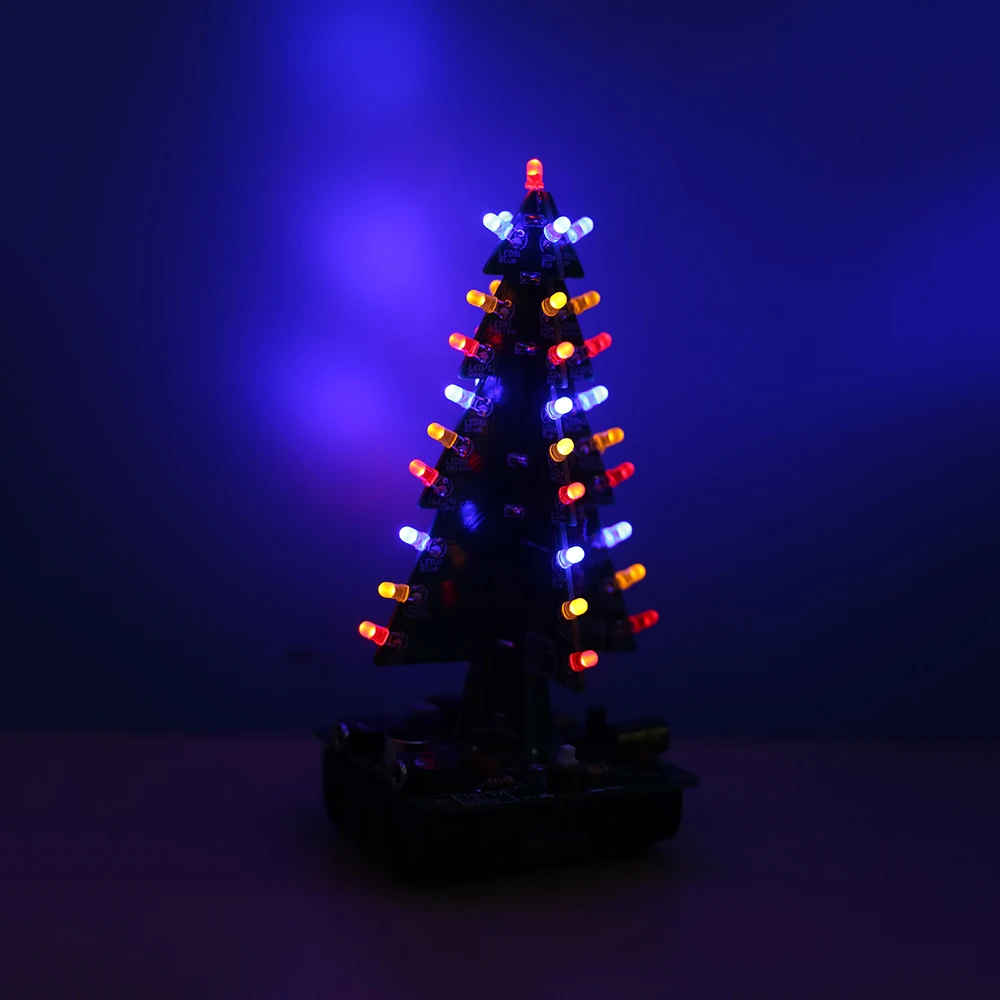

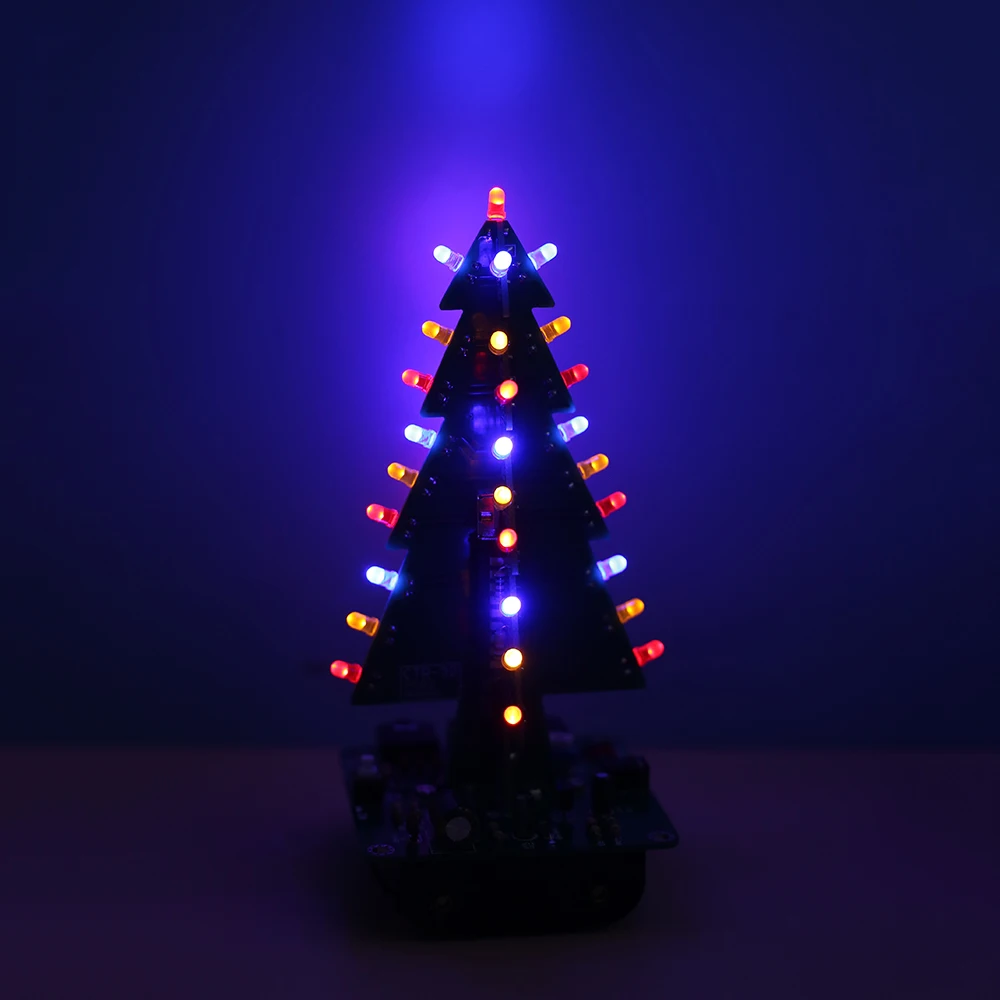

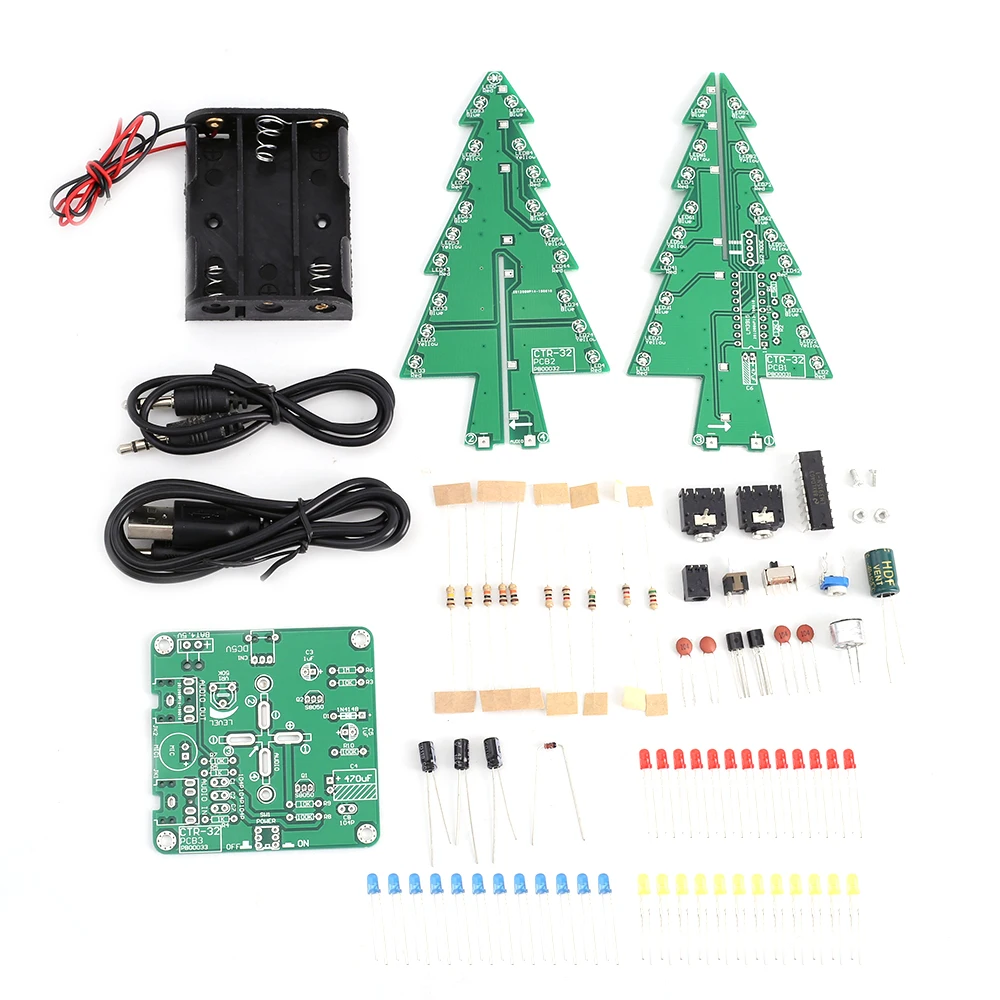

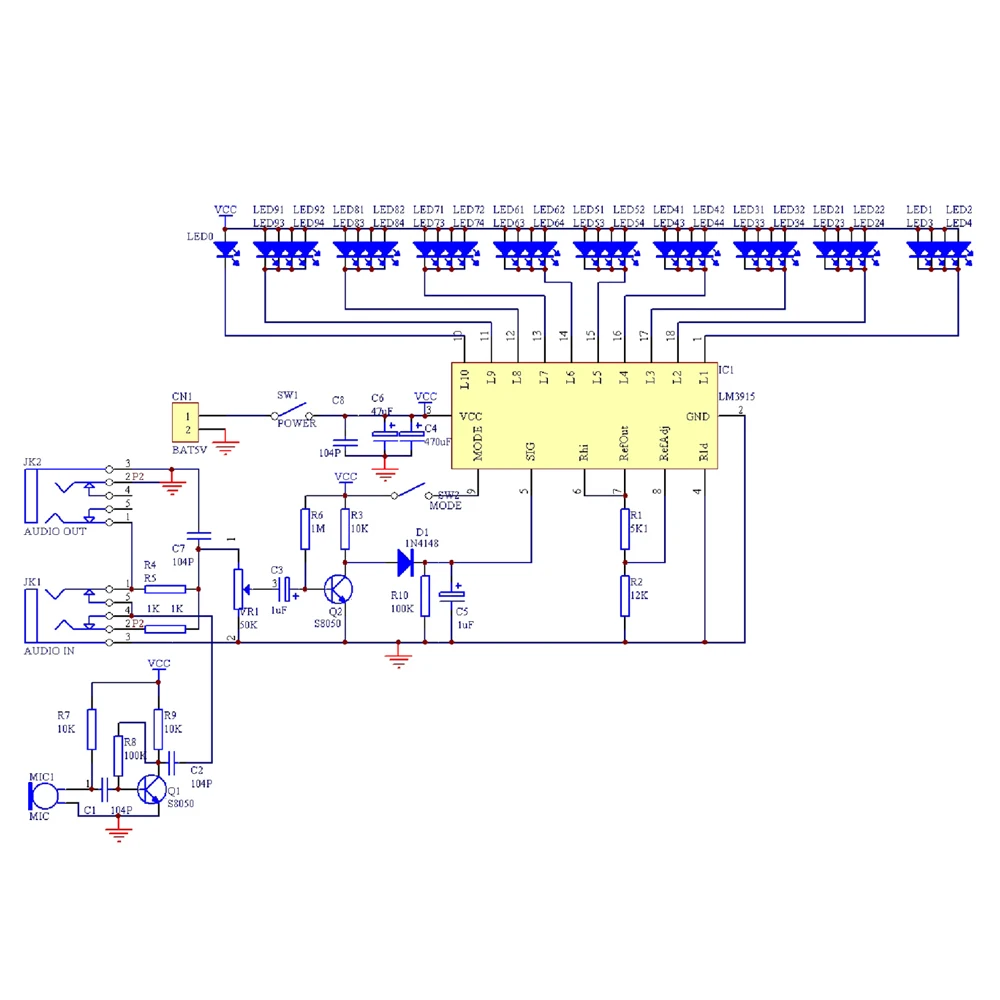

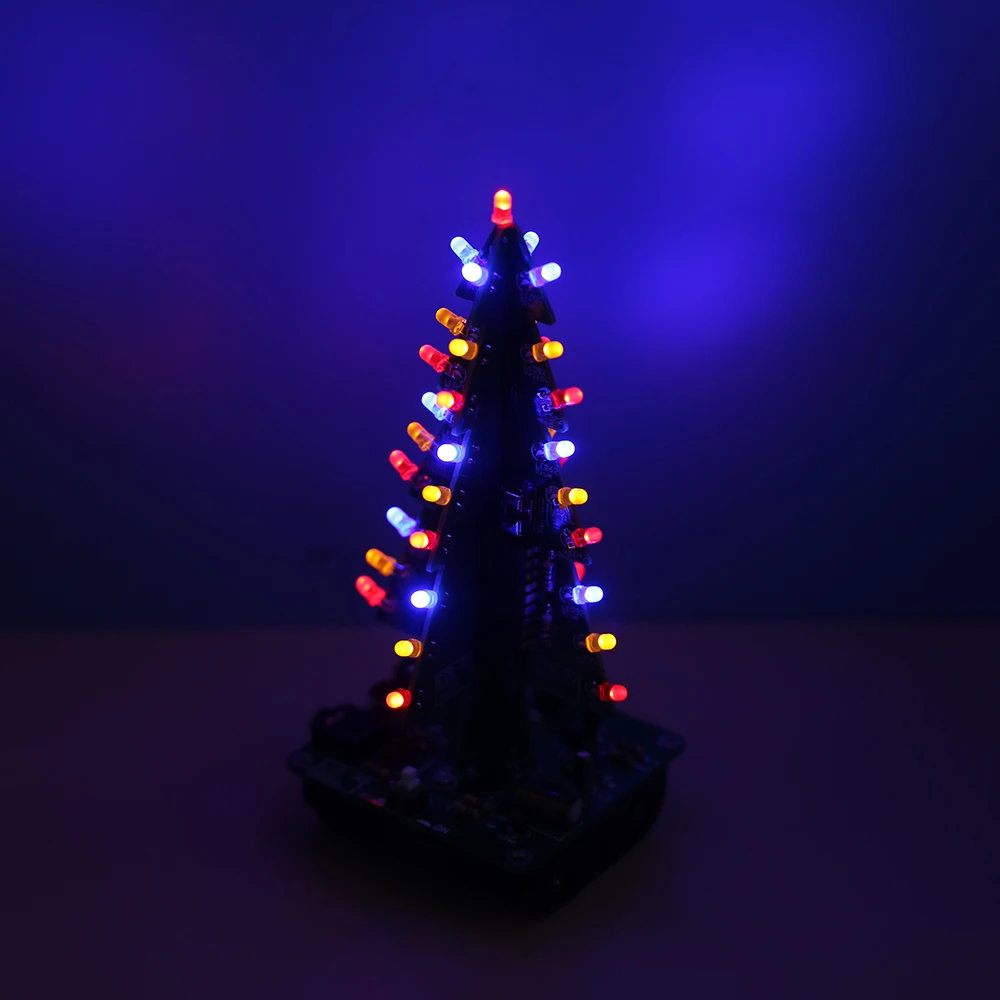

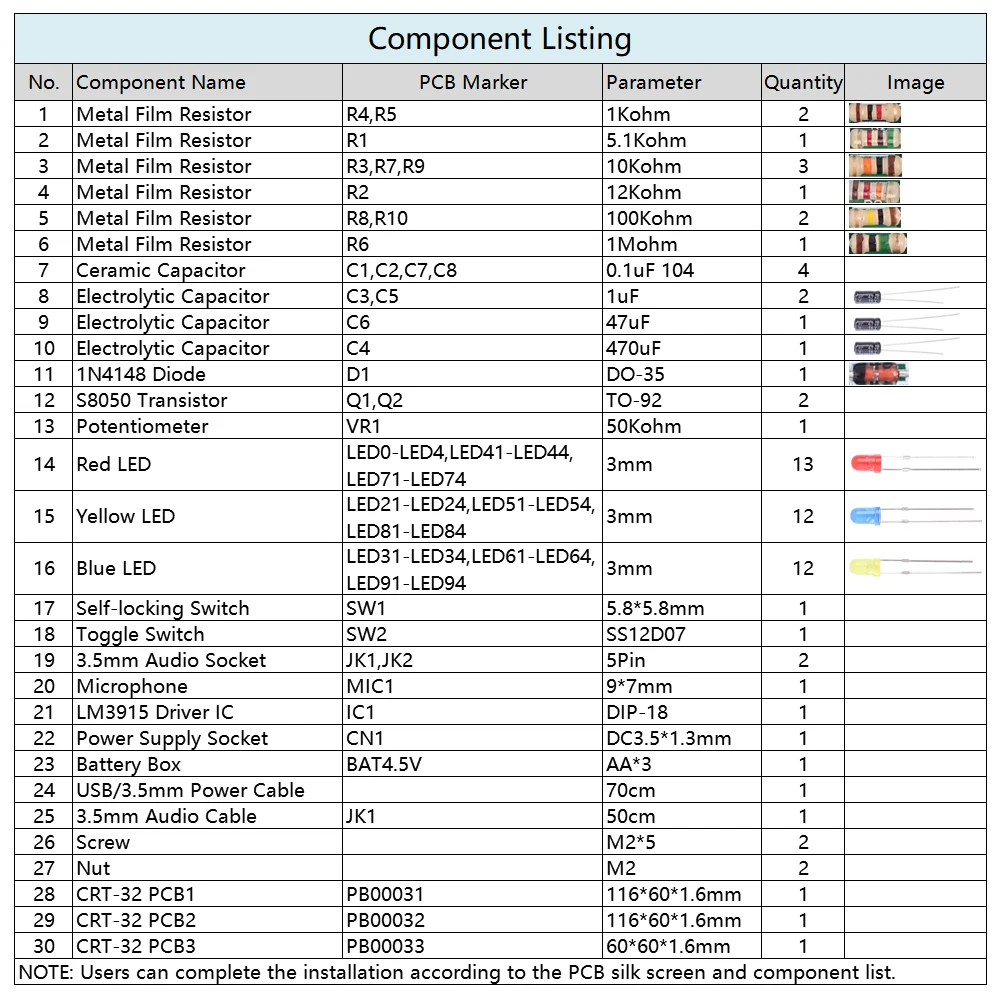

1. Введение: CRT-32 представляет собой аудио рождественской елки комплект состоит из схема и позволяет 37 шт. светодиодный вспышка с вход аудио с 3,5 мм гнездо или микрофон и придадут вам Рождественская елка, красный/желтый/синий (в ночное время имеет лучший обзор). CRT-32 изменяет Количество огней с силой входного аудио. Он может имитировать дисплей спектра и эффект отображения меняется с музыкой. CRT-32 используется для рождества, праздников, вечеринок и т. Д. Он может быть использован для создания праздничной атмосферы. 2. Особенности: 1>.37 шт яркий светодиодный 2>. Идеальная простая схема 3>. Звуковое управление аудио дисплей 4>. Поддержка микрофона и аудиовыхода 5>. Регулируемая чувствительность 6>. Два режима отображения 3. Параметры: 1>. Название продукта: CRT-32 аудио светодиодный набор для рукоделия с рождественской елкой 2>. Номер товара: CRT-32 3>. Рабочее напряжение: DC 4,0 V ~ 5,0 V 4> Рабочий ток: 60 мА 5>. Тип питания: Батарея коробка и 3,5 мм разъем питания 6>. Рабочий модуль: переключатель управления 7>. Цвет: красный/желтый/синий светодиодный 8>. Аудио вход: 3,5 мм аудио разъем и микрофон 9>. Рабочая температура:-40 ℃ ~ 85 ℃ 10>. Рабочая влажность: 5% ~ 85% относительной влажности 11>. Размер (установлен):135*60*60 мм 4. Функция: 1>. Завершите правильную установку в соответствии с этапами установки. 2>. Вход прямо рабочее напряжение от контейнер под элемент питания или 3,5 мм гнездо для подключения питания. 3>. Нажмите SW1 самоблокирующийся переключатель для включения или выключения рабочей мощности: 3,1>.CRT-32 находится в рабочем состоянии, когда ключ заблокирован. 3,2>.CRT-32 находится в рабочем состоянии, когда ключ выпущен. 4>. Он поддерживает микрофон и 3,5 мм аудио разъем вход аудио. 4,1>.CRT-32 получает аудио от микрофона, когда аудиокабель не подключен. 4,2>.CRT-32 получает аудио с 3,5 мм аудио разъем в тех случаях, когда аудио кабель подключен. 4,3>. 3,5 мм аудио разъем имеет приоритет перед микрофон. 5>. Настройка и изменение режима отображения с помощью переключателя SW2. 5,1>. Светодиодный режим отображения точек: светодиодный индикатор в самой высокой точке звука включается, но другой светодиодный индикатор выключен. 5,2>. Светодиодный режим отображения линии: светодиодный индикатор, соответствующий интенсивности звука. 5,3>. Эффект опорного дисплея более очевиден в двух режимах отображения. 6>. Поверните потенциометр VR1, чтобы настроить чувствительность к звуковым волнам. 5. Применение: 1>. Обучение сварочным навыкам 2>. Студенческая школа 3>.DIY производство 4>. Дизайн проекта 5>. Электронная конкуренция 6>. Подарок 7>. Коллекция ремесел 8>. Украшение дома 9>. Сувенирная коллекция 10>. Дизайн выпускного 11>. Праздничные подарки 6. Советы по установке: 1>. Пользователю необходимо сначала подготовить сварочный инструмент. 2>. Пожалуйста, будьте терпеливы до завершения установки. 3>. Посылка-это набор «сделай сам». Его необходимо завершить установкой пользователем. 4>. Паяльник can't touch компоненты в течение длительного времени (1,0 секунды), в противном случае это может привести к повреждению компонентов. 5>. Обратите внимание на положительные и отрицательные компоненты. 6>. Строго запрещено короткое замыкание. 7>. Пользователь должен установить светодиодный светильник в соответствии с указанными правилами. В противном случае светодиодный светильник не будет. 8>. Установка сложных компонентов предпочтительно. 9>. Убедитесь, что все компоненты находятся в правильном направлении и в правильном месте. 10>. Проверьте, что светодиодный индикатор может быть освещен. 11>. Настоятельно рекомендуется прочитать руководство по установке перед началом установки! 12>. Пожалуйста, носите антистатические перчатки или антистатические браслеты при установке электронных компонентов. 7. Шаги установки (пожалуйста, будьте терпеливы!): 1>. Шаг 1: Установите 1 шт. 5,1 ком металлический пленочный резистор на R1. 2>. Шаг 2: Установите 1 шт 12 ком металлический пленочный резистор на R2. 3>. Шаг 3: идентификация светодиодный. Более длинный штырь является положительным полюсом. 4>. Шаг 4: более длинный штифт вставляется в прямоугольную подкладку. Более короткие штифты вставляются в овальные подушечки. 5>. Шаг 5: закажите светодиодный контакт около 3 мм, а затем сгните светодиодный контакт. Затем используйте Паяльник и паяльный провод для фиксации светодиодный. 6>. Шаг 6: Установите 6 шт, толщина 3 мм, красный светодиодный на светодиодный 1, светодиодный 2, светодиодный, Размеры: 41, светодиодный 42, светодиодный 71 светодиодный 72 на PCB1.Bend в светодиодный в одно и то же время. 7>. Шаг 7: пройденное расстояние в установить 6 шт, толщина 3 мм, желтый светодиодный на светодиодный 21 Светодиодный 22 светодиодный 51, светодиодный 52, светодиодный 81, светодиодный 82 на PCB1.Bend в светодиодный в одно и то же время. 8>. Шаг 8: Установите 6 шт, толщина 3 мм, Синий светодиодный на светодиодный 31 светодиодный 32, светодиодный 61, светодиодный 62, LE91, светодиодный 92 на PCB1.Bend в светодиодный в одно и то же время. 9>. Шаг 9: Установите 1 шт. DIP-18 LM3915 на IC1 на pcb1.есть точка на одном конце IC и есть отметка на PCB, где IC может разместить. Эти два знака соответствуют друг другу и используются для определения направления установки IC. 10>. Шаг 10: Установите 1 шт. 47 мкФ электролитический конденсатор при c6.обратите внимание на различие между положительным и отрицательным. Более длинный штырь является положительным полюсом. Более длинный штырь вставляется в прямоугольную прокладку. 11>. Шаг 11: Установите 1 шт. тумблер SS12D07 на SW2.So, PCB1 установлен. 12>. Шаг 12: Установите 7 шт, толщина 3 мм, красный светодиодный на СВЕТОДИОДНЫЙ 0, светодиодный 3 светодиодный 4 светодиодный 43, светодиодный 44, светодиодный 73, светодиодный 74 при PCB2.Bend в светодиодный в одно и то же время. 13>. Шаг 13: Установите 6 шт, толщина 3 мм, желтый светодиодный на светодиодный 23 светодиодный 24 светодиодный 53, светодиодный 54 светодиодный 83, светодиодный 84 на PCB2.Bend в светодиодный в одно и то же время. 14>. Шаг 14: Установите 6 шт, толщина 3 мм, Синий светодиодный на светодиодный Большие размеры 33, светодиодный Большие размеры 34, светодиодный 63, светодиодный 64 LE93, светодиодный 94 на PCB2.Bend в светодиодный в одно и то же время. До сих пор PCB2-это instal светодиодный. 15>. Шаг 15: Установите 1 шт. диод DO-35 1N4148 на D1 на pcb2.черная отметка является отрицательным полюсом. 16>. Шаг 16: Установите 2шт 1 кОм металлический пленочный резистор на R4,R5. 17>. Шаг 17: Установите 3 шт. 10 кОм металлический пленочный резистор на R3,R7,R9. 18>. Шаг 18: Установите 2шт 100 кОм металлический пленочный резистор на R8,R10. 19>. Шаг 19: Установите 1 шт 1 МОм металлический пленочный резистор на R6. 20>. Шаг 20: Установите 4 шт. 0,1 мкФ 104 керамический конденсатор на C1,C2,C7,C8. 21>. Шаг 21: Установите 2 шт. в-92 S8050 транзистор на Q1,Q2. 22>. Шаг 22: Установите 1 шт. DC3.5 * 1,3 мм разъем питания на CN1. 23>. Шаг 23: Закрепите гнездо питания с дополнительными контактами резистора. 24>. Шаг 24: Установите 1 шт. 9*7 мм микрофон на mic1.отмеченный штырь является отрицательным полюсом. 25>. Шаг 25: Установите 2 шт. 5Pin 3,5 мм аудио разъем на JK1,JK2. 26>. Шаг 26: Установите 1 шт. 470 мкФ электролитический конденсатор при c4.обратите внимание на различие между положительным и отрицательным. Более длинный штырь является положительным полюсом. Более длинный штырь вставляется в прямоугольную прокладку. 27>. Шаг 27: Установите 2 шт. 1 мкФ электролитический конденсатор с алюминиевой крышкой на C3,C5.Pay внимание различать положительный и отрицательный. Более длинный штырь является положительным полюсом. Более длинный штифт вставляется в прямоугольную подкладку. 28>. Шаг 28: Установите 1 шт. 5,8*5,8 мм с бистабильным самоблокирующимся переключателем на SW1.There является портом «Мама» на переключатель и белым пятном на печатной плате в тех случаях, когда переключатель можете разместить вкл. Эти два знака соответствуют друг другу и используются для определения направления установки переключателя. 29>. Шаг 29: Установите 1 шт. 50 ком потенциометра на VR1. 30>. Шаг 30: до сих пор все 3 шт PCB были установлены, а затем они должны быть собраны вместе. 31>. Шаг 31: сборка PCB1 и PCB2. В то же время Зафиксируйте только пару подушек для регулировки положения. Направление сборки должно быть в соответствии со стрелкой на печатной плате. 32>. Шаг 32: Отрегулируйте высоту и положение, сотрудничайте с PCB3 и убедитесь, что они подходят должным образом. 33>. Шаг 33: исправление PCB1 и PCB2 через 11 пар подушек. 34>. Шаг 34: Закрепите PCB1 и PCB2 на печатной плате через 8 пар подушек. Направление сборки должно соответствовать стрелке на печатной плате. 35>. Шаг 35: Держите провод батарейного отсека около 15 см. 36>. Шаг 36: Установите 1 батарейный блок AA * 3 на BAT4.5V. Красный провод подключается к '+' и черный провод подключается к '-'. 37>. Шаг 37: Закрепите батарейный отсек на PCB3 и закрепите 2 шт. М2*5 мм винт и 2 шт. М2 Гайка. 38>. Шаг 38: Подключите к источнику питания и наслаждайтесь эффектом.
