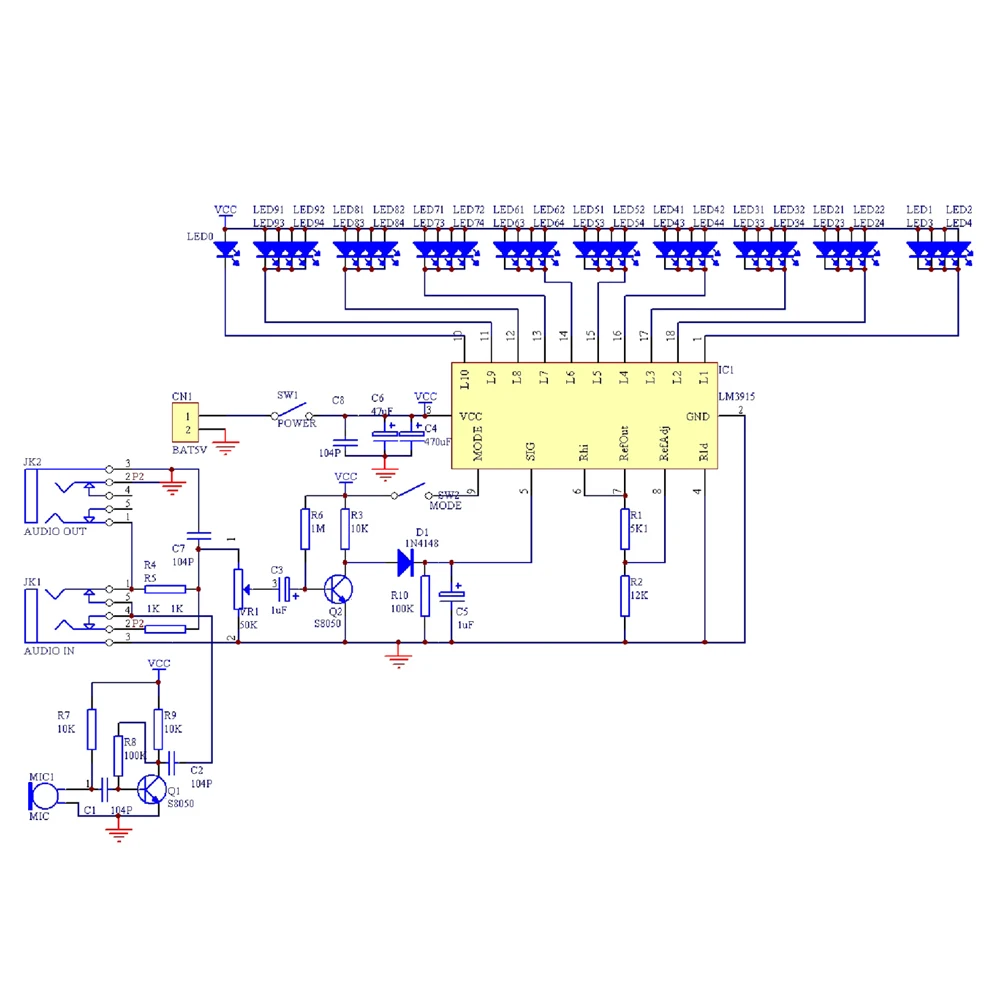

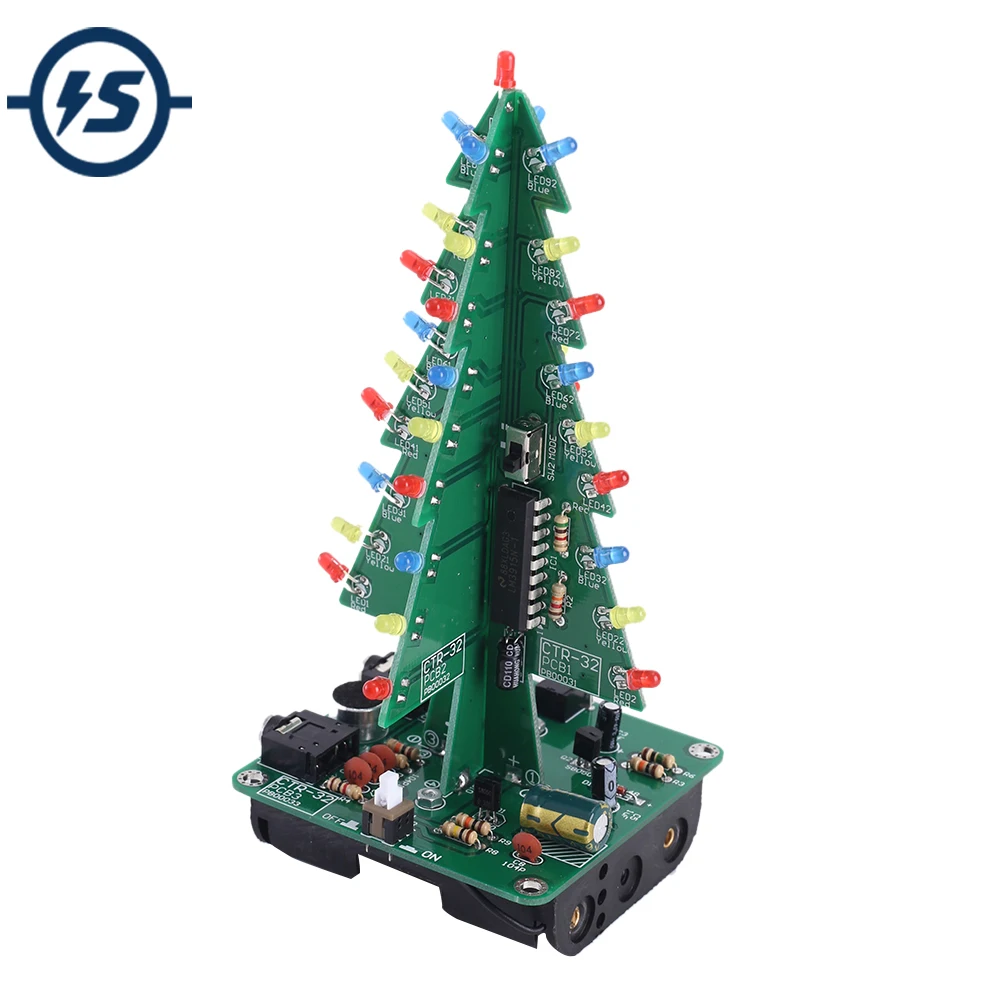

CRT-32 аудио светодиодный Рождественская елка DIY Kit 1. Введение: CRT-32-это набор звуковой рождественской елки, состоящий из печатной платы и позволяющий 37 светодиодов мигать со входным звуком из гнезда 3,5 мм или микрофона и показывать рождественскую елку красным/желтым/синим цветом (в ночное время имеет лучший обзор). CRT-32 изменяет количество света с силой входного звука. Он может имитировать Отображение спектра, а эффект отображения меняется вместе с музыкой. CRT-32 используется для Рождество, торжества, вечеринки и т. д. можно использовать для создания праздничной атмосферы. 2. Особенности: 1>.37 светодисветодиодный для подсветки 2>. Идеальная простая схема 3>. Аудиодисплей с управлением звуком 4>. Поддержка микрофона и аудиовхода 5>. Регулируемая чувствительность 6>. Два режима отображения 3. Параметры: 1>. Название продукта: Набор для самостоятельной сборки звукосветодиодный светодиодной елки CRT-32 2>. Номер товара: CRT-32 3>. Рабочее напряжение: 4,0 в ~ 5,0 В постоянного тока 4>. Рабочий ток: 60 мА 5>. Тип питания: батарейный отсек и розетка 3,5 мм 6>. Рабочий модуль: переключатель управления 7>. Цвет: красный/желтый/синий светодиод 8>. Аудиовход: аудиоразъем 3,5 мм и микрофон 9>. Рабочая температура:-40 ℃ ~ 85 ℃ 10>. Рабочая влажность: 5% ~ 85% относительной влажности 11>. Размер (установлено):135*60*60 мм 4. Функция: 1>. Выполните правильную установку в соответствии с этапами установки. 2>. Вводите правильное рабочее напряжение от аккумуляторного отсека или разъема питания 3,5 мм. 3>. Нажмите самоблокирующийся переключатель SW1, чтобы включить или выключить рабочее Питание: 3,1>.CRT-32 находится в рабочем состоянии, когда ключ заблокирован. 3,2>.CRT-32 выходит из рабочего состояния после отключения ключа. 4>. Он поддерживает микрофон и аудиоразъем 3,5 мм. 4,1>.CRT-32 получает звук с микрофона, когда аудиокабель не подключен. 4,2>.CRT-32 получает звук из аудиоразъема 3,5 мм при подключении аудиокабеля. Аудиоразъем 4,3>. 3,5 мм имеет более высокий приоритет, чем микрофон. 5>. Установите и измените режим отображения с помощью переключателя SW2. 5,1>. Режим точечного отображения светодиодный ода: светодиод в самой высокой точке звука включается, но другой светодиодный выключен. 5,2>. Режим отображения светодиодный ных линий: горят все светодиодный ы, соответствующие интенсивности звука. 5,3>. Эффект эталонного отображения более очевиден в двух режимах отображения. 6>. Поверните потенциометр VR1 для регулировки на чувствительность к звуковым волнам. 5. Применение: 1>. Обучение навыкам сварки 2>. Студенческая школа 3>. Производство своими руками 4>. Дизайн проекта 5>. Электронный конкурс 6>. Подарок 7>. Коллекция поделок 8>. Украшение для дома 9>. Коллекция сувениров 10>. Дизайн выпускного 11>. Праздничные подарки 6. Советы по установке: 1>. Сначала пользователю необходимо подготовить сварочный инструмент. 2>. Будьте терпеливы до завершения установки. 3> посылка комплект входит набор «сделай сам». Пользователем необходимо закончить установку. 4>. Паяльник не может прикасаться к компонентам в течение длительного времени (1,0 секунды), иначе это приведет к повреждению компонентов. 5>. Обратите внимание на положительный и отрицательный вид компонентов. 6>. Строго запрещает короткое замыкание. 7>. Пользователь должен установить светодиодный в соответствии с указанными правилами. В противном случае некоторые светодиодный ы не светильник тся. 8>. Устанавливайте сложные компоненты преимущественно. 9>. Убедитесь, что все компоненты находятся в правильном направлении и в нужном месте. 10>. Убедитесь, что все светодиодный ы горят. 11>. Перед началом установки настоятельно рекомендуется прочитать руководство по установке! 12>. Пожалуйста, наденьте антистатические перчатки или антистатические браслеты при установке электронных компонентов. 7. Шаги установки (будьте терпеливы при установке!): 1>. Шаг 1: Установите 1 металлический пленочный резистор 5,1 ком на R1. 2>. Шаг 2: Установите 1 металлический пленочный резистор 12 ком на R2. 3>. Шаг 3: индисветодиодный идентификации. Чем длиннее контакт-положительным полюсом. 4>. Шаг 4: более длинный штифт вставляется в прямоугольную подкладку. Более короткие штифты вставляются в овальные подкладки. 5>. Шаг 5: оставьте контакты светодиодный Дов около 3 мм, а затем согните светодиодные контакты. Затем используйте Паяльник и паяльную проволоку для фиксации светодиодный да. 6>. Шаг 6: Установите 6 красных светодиодов 3 мм светодиодный 1, светодиодный 2, светодисветодиодный 41, светодиодный ОД 42, светодиодный ОД 71, светодиодный ОД 72 на шт. 1. Одновременно согните светодиодный. 7>. Шаг 7: Установите 6 желтых светодиодов 3 мм светодиодный ОД 21, Светодиодный 22, светодиодный 51, светодиодный ОД 52, светодиодный ОД 81, светодиодный ОД 82 на ПК 1. Согните светодиодный одновременно. 8>. Шаг 8: Установите 6 синих светодиодов 3 мм светодиодный 31, светодиодный 32, светодиодный 61, светодиодный ОД 62, LE91, светодиодный ОД 92 на шт. 1. Одновременно согните светодиодный. 9>. Шаг 9: Установите 1 шт. DIP-18 LM3915 в IC1 на ПК 1. На одном конце ИС есть точка и отметка на печатной плате, на которой может разместиться ИС. Эти две метки соответствуют друг другу и используются для указания направления установки ИС. 10>. Шаг 10: Установите 1 электролитический конденсатор 47 мкФ на c6.обратите внимание, чтобы различать положительный и отрицательный. Чем длиннее контакт-положительным полюсом. Чем длиннее контакт вставляется в прямоугольную панель. 11>. Шаг 11: Установите 1 тумблер SS12D07 в sw2.пока что установлен PCB1. 12>. Шаг 12: Установите 7 красных светодиодов 3 мм на СВЕТОДИОДНЫЙ 0 светодиодный 3, светодиодный 4, светодиодный ОД 43, светодиодный ОД 44, светодиодный ОД 73, светодиодный ОД 74 на шт. 2. Одновременно согните светодиодный. 13>. Шаг 13: Установите 6 желтых светодиодов 3 мм светодиодный 23, светодиодный 24, светодиодный 53, светодиодный ОД 54, светодиодный ОД 83, светодиодный ОД 84 на шт. 2. Сгибайте светодиодный одновременно. 14>. Шаг 14: Установите 6 синих светодиодов 3 мм светодиодный 33, светодисветодиодный 34, светодиодный 63, светодиодный 64, LE93, светодиод 94 на ПК 2. Одновременно согните светодиодный. До сих пор на PCB2 установлен светодиодный. 15>. Шаг 15: Установите 1 диод DO-35 1N4148 на D1 на pcb2. черная метка является отрицательным полюсом. 16>. Шаг 16: Установите металлический пленочный резистор 2 шт. 1 кОм на R4,R5. 17>. Шаг 17: Установите 3 металлических пленочных резистора 10 кОм на R3,R7,R9. 18>. Шаг 18: Установите 2 металлических пленочных резистора 100 кОм на R8,R10. 19>. Шаг 19: Установите металлический пленочный резистор 1 МОм на R6. 20>. Шаг 20: Установите 4 керамических конденсатора 0,1 мкФ 104 на C1,C2,C7,C8. 21>. Шаг 21: Установите 2 транзистора TO-92 S8050 в Q1,Q2. 22>. Шаг 22: Установите 1 розетку источника питания DC3.5 * 1,3 мм на CN1. 23>. Шаг 23: Закрепите розетку с помощью дополнительных контактов резистора. 24>. Шаг 24: Установите 1 Микрофон 9*7 мм на микрофон 1. На отмеченном контакте есть отрицательный полюс. 25>. Шаг 25: Установите 2 шт. 5-контактного аудиоразъема 3,5 мм на JK1,JK2. 26>. Шаг 26: Установите 1 шт. электролитический конденсатор 470 мкФ на c4.обратите внимание, чтобы различать положительный и отрицательный. Чем длиннее контакт, тем больше положительный полюс. Чем длиннее штифт вставляется в прямоугольную панель. 27>. Шаг 27: Установите 2 электролитических конденсатора мкФ на C3, c5.обратите внимание, чтобы различать положительный и отрицательный. Более длинный контакт-положительный полюс. Более длинный штифт вставляется в прямоугольную панель. 28>. Шаг 28: Установите 1 шт. самоблокирующийся переключатель 5,8*5,8 мм в SW1. Есть вогнутый переключатель ВКЛ, и на печатной плате есть белая отметка, на которой можно разместить переключатель. Эти две метки соответствуют друг другу и используются для указания направления установки переключателя. 29>. Шаг 29: Установите 1 потенциометр 50 ком на VR1. 30>. Шаг 30: на сегодняшний день все 3 печатных платы установлены, и их необходимо собрать вместе. 31>. Шаг 31: сборка PCB1 и PCB2. В то же время Зафиксируйте только пару накладок для регулировки положения. Направление сборки должно соответствовать стрелке на печатной плате. 32>. Шаг 32: Отрегулируйте высоту и положение в сотрудничестве с PCB3 и убедитесь, что они подходят правильно. 33>. Шаг 33: Закрепите PCB1 и PCB2 с помощью 11 пар подкладок. 34>. Шаг 34: Закрепите PCB1 и PCB2 на печатной плате через 8 пар колодок. Направление сборки должно быть в соответствии со стрелкой на печатной плате. 35>. Шаг 35: Держите провод аккумуляторного блока около 15 см. 36>. Шаг 36: Установите 1 батарейный блок AA * 3 на BAT4.5V. Красный провод подключается к + и черный провод подключается к '-'. 37>. Шаг 37: Закрепите батарейный отсек на PCB3 и закрепите винтом 2 шт M2 * 5 мм и гайкой 2 шт M2. 38>. Шаг 38: Подключите к источнику питания и наслаждайтесь эффектом.
