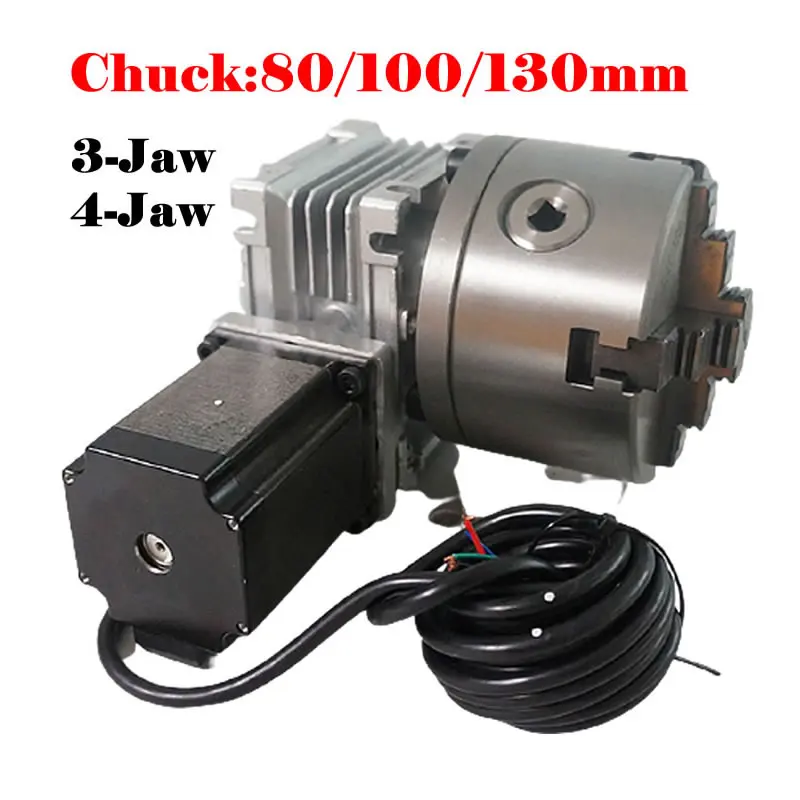

Фрезерный станок с ЧПУ, 3-х кулачковый патрон 80100130 мм, 4-я ось, с задней бабкой, для станка с ЧПУ 302030406040

DIY CNC ось вращения 3/4 челюсти 80 мм 100 мм 130 мм патрон 4-я ось ЧПУ маршрутизатор делительная головка с задней бабкой для ЧПУ 3020 3040 6040 машины

Настройка импульса четвертой оси:

Настройки системы Mach3: требуемое количество импульсов 1 градус

(1 круговой приводной двигатель, количество импульсов мелкой фракции) 83019 по периметру

Например, двухфазный двигатель, тонкая фракция 8, коэффициент уменьшения 20:1

1 комплект в соответствии с углом

32000 / 360 (градусы) = 88,88888888 (количество импульсов)

2. Установка длины графика или окружности графика 32000 83019 (длина 125,6 мм) = 254,777 (число импульсов)

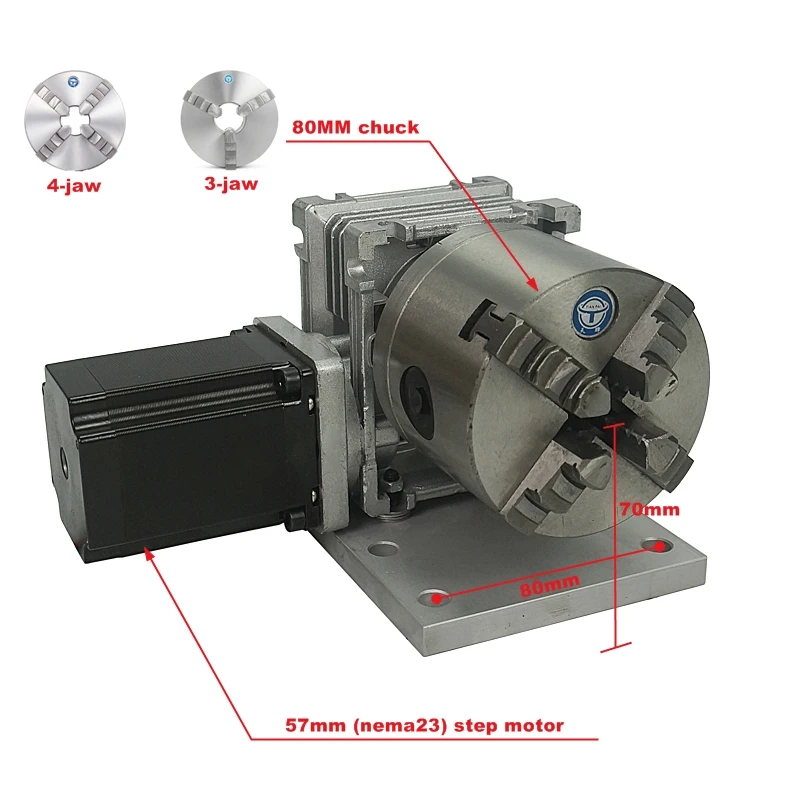

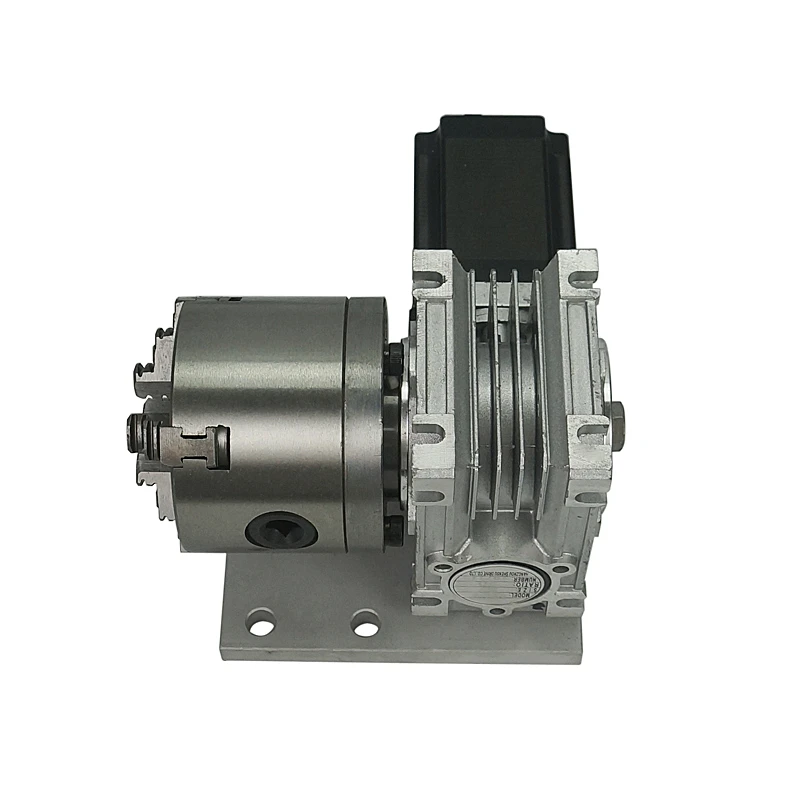

Номер модели:57-80-4(-3)

Шаговый двигатель: 57 шаговый ток двигателя 3 А

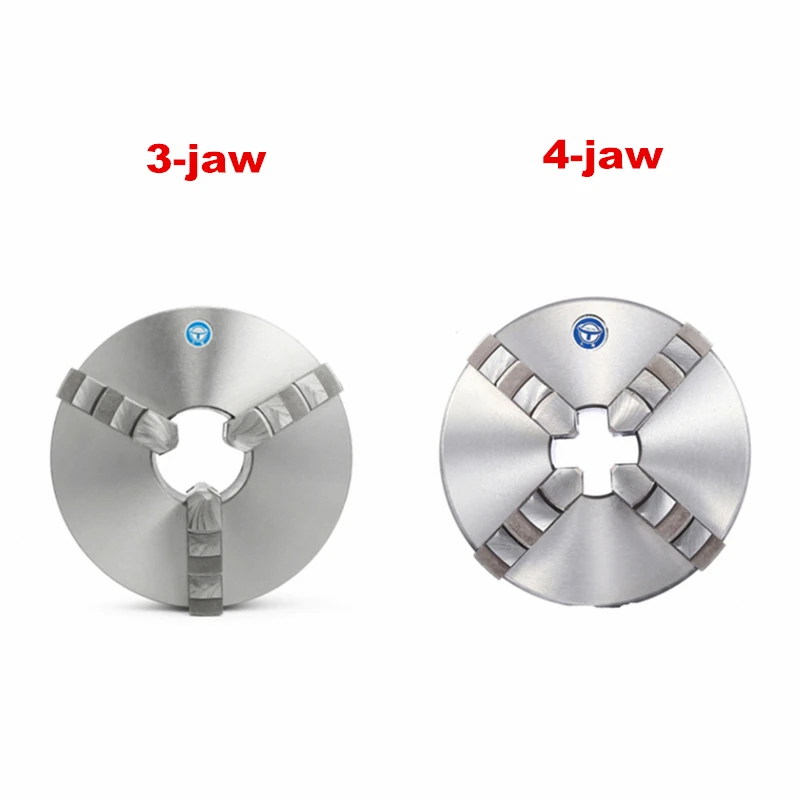

Патрон: 4-кулачковый (3-кулачковый) патрон 80 ммВысота центра: 70 мм

Общая высота: 110 мм

Монтажное отверстие: 80 мм,

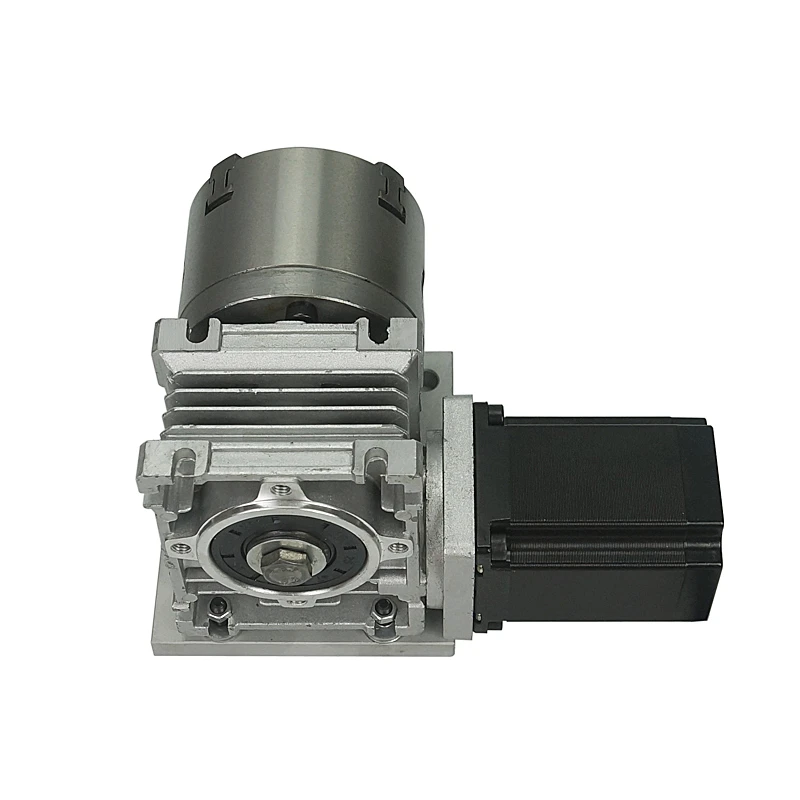

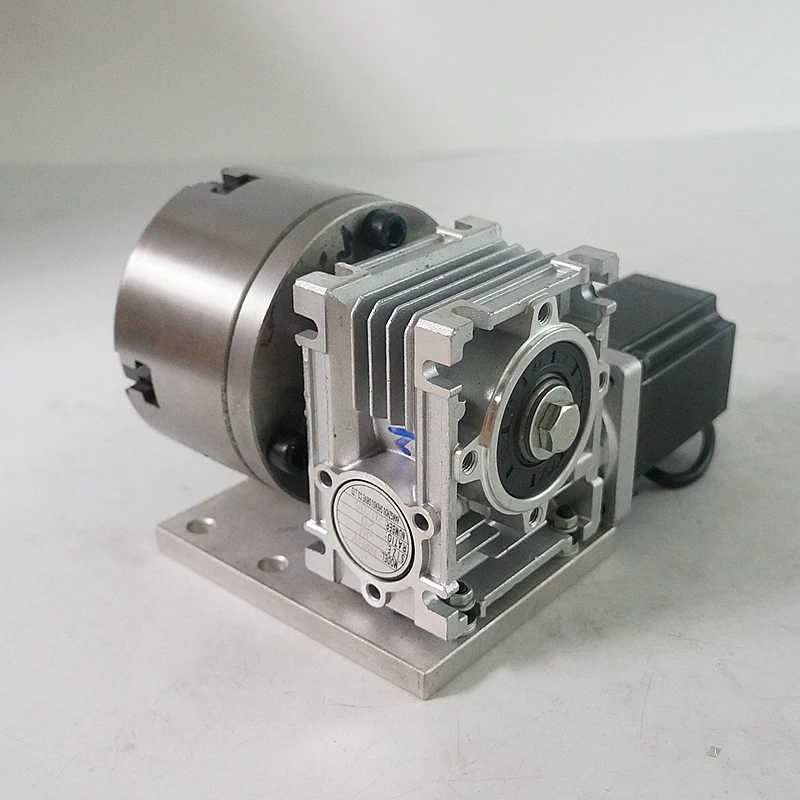

Винт М8Червячный редуктор

Коэффициент снижения скорости: 20:1

Вес: 7 кг

Номер модели:57-100-4 (-3)

Шаговый двигатель: 57 шаговый ток двигателя 3 А

Патрон: 100 мм, 4-кулачковый (3-кулачковый) патронВысота центра: 70 мм

Общая высота: 120 ммМонтажное отверстие: 80 мм,

Винт М8Червячный редуктор

Коэффициент снижения скорости: 20:1

Вес: 8 кг

Номер модели:86-130-4 (-3)

Шаговый двигатель: 86 шаговый двигатель, ток 4,2 А

Патрон: 130 мм, 4-кулачковый (3-кулачковый) патронВысота центра: 92 мм

Общая высота: 150 ммМонтажное отверстие: 80 мм,

Винт М8Червячный редуктор

Коэффициент снижения скорости: 20:1

Вес: 15 кг
