Поворотная ось A, Задняя бабка 4-й оси для фрезерного станка с ЧПУ, делительная головка CNC3040 6040 6090

Ось вращения ось A ось 4 ось задняя бабка для ЧПУ маршрутизатор делительная головка трехмерная скульптура Возьмите 80 фиксация с 4 патроном

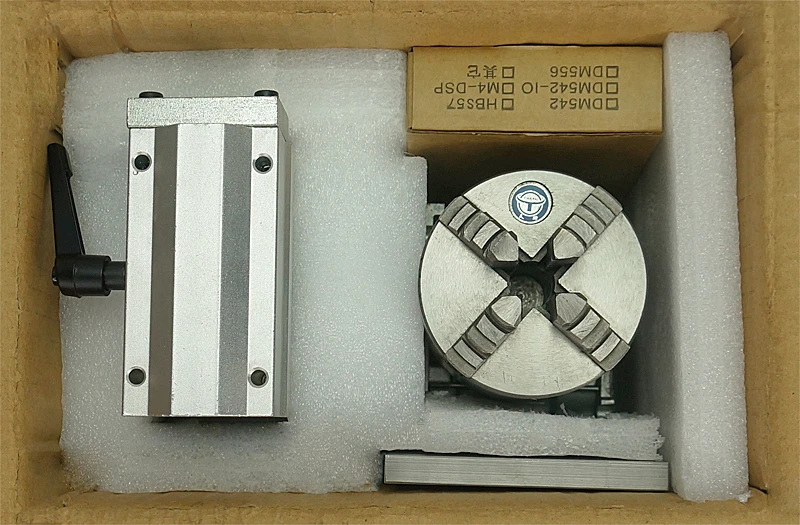

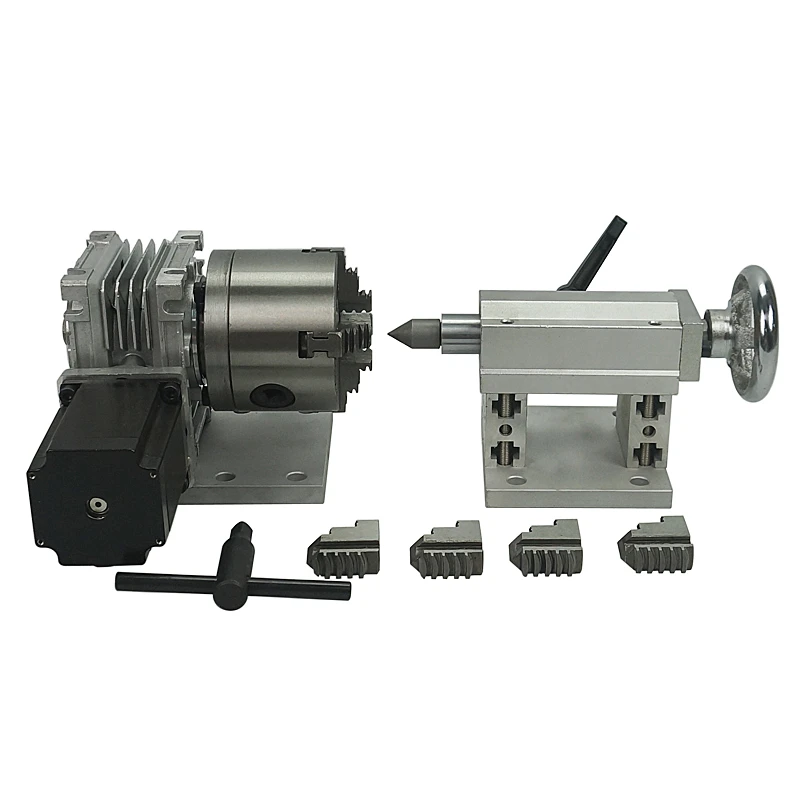

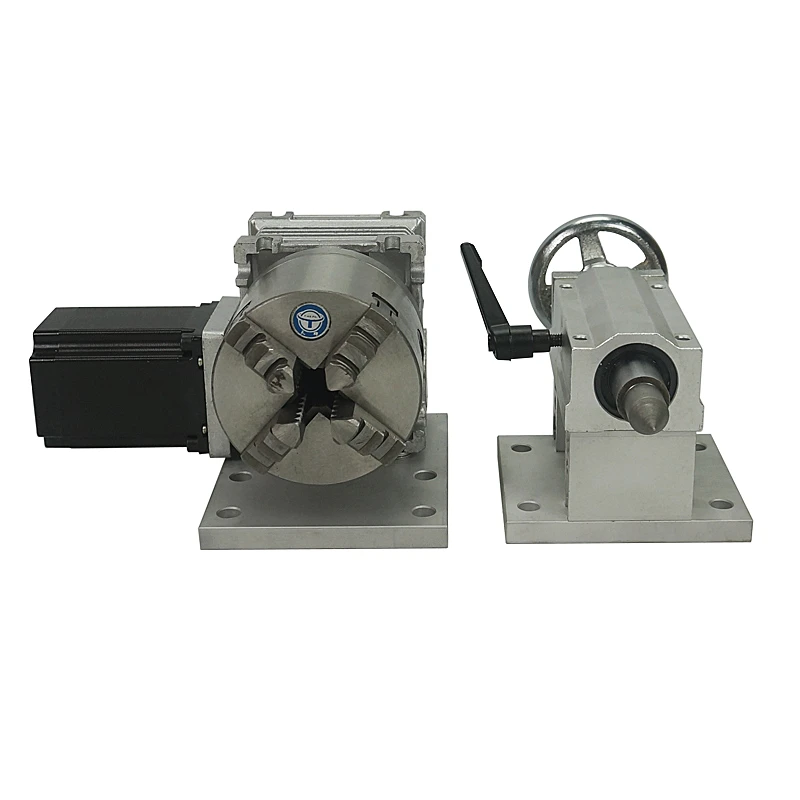

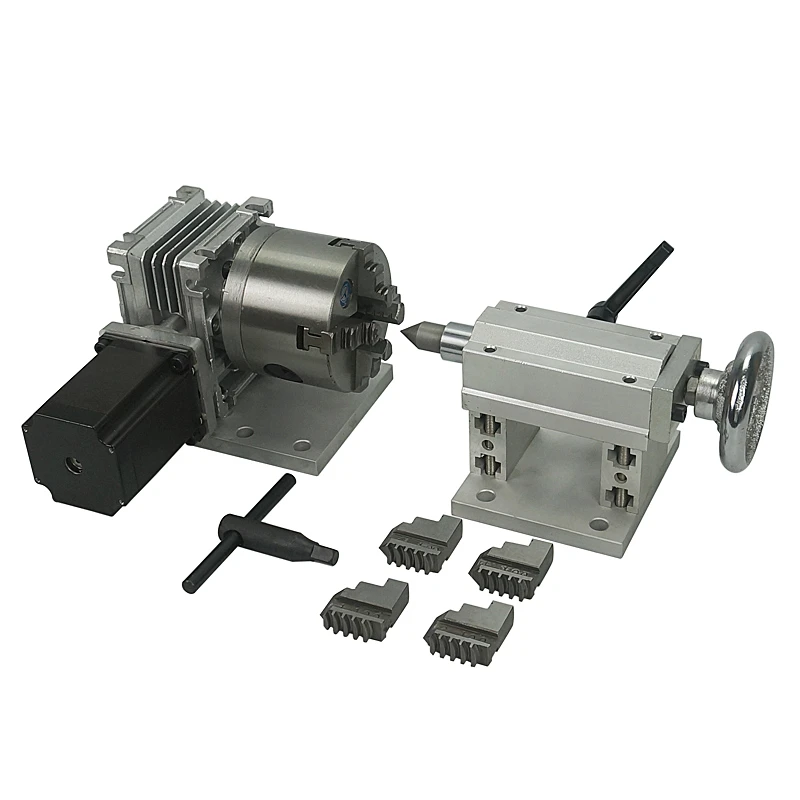

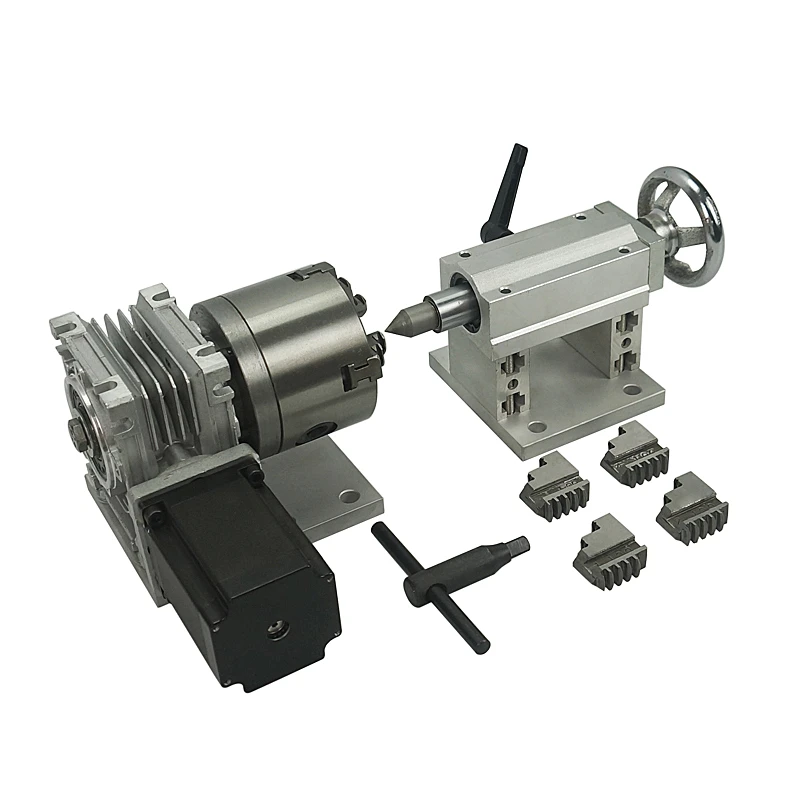

Упаковочный лист:

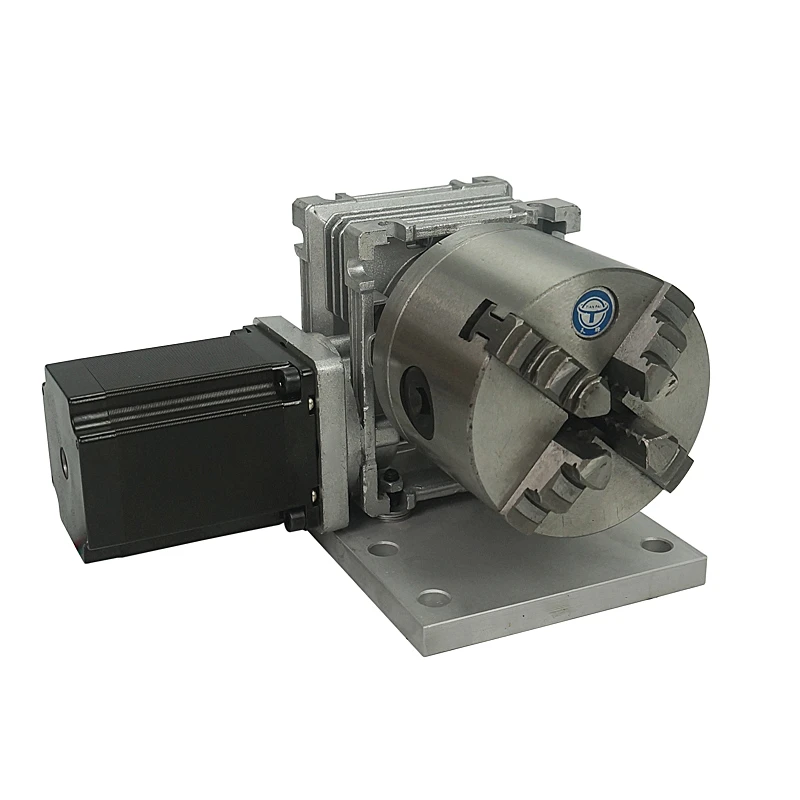

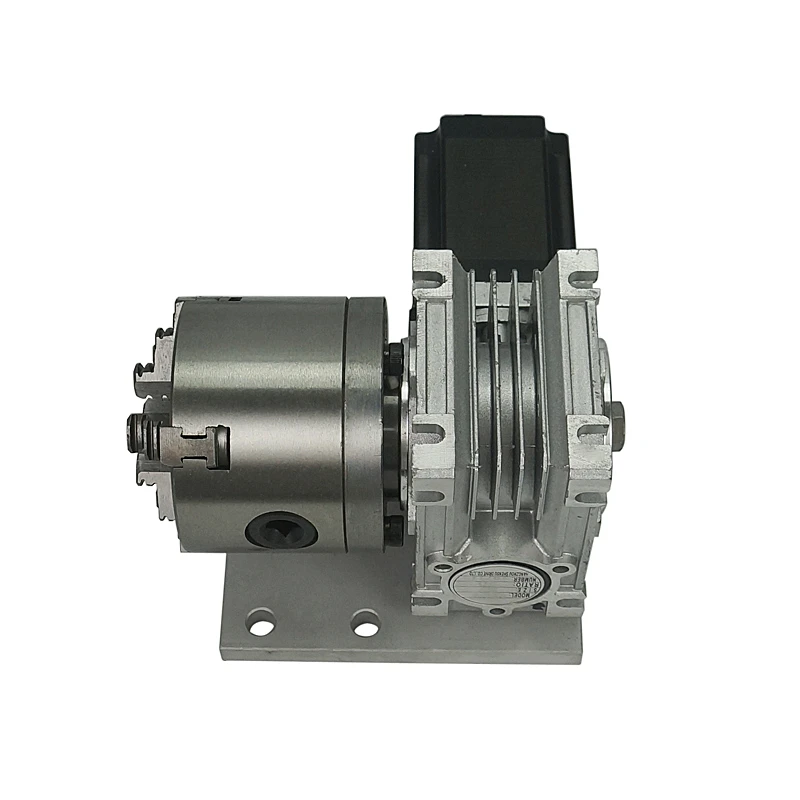

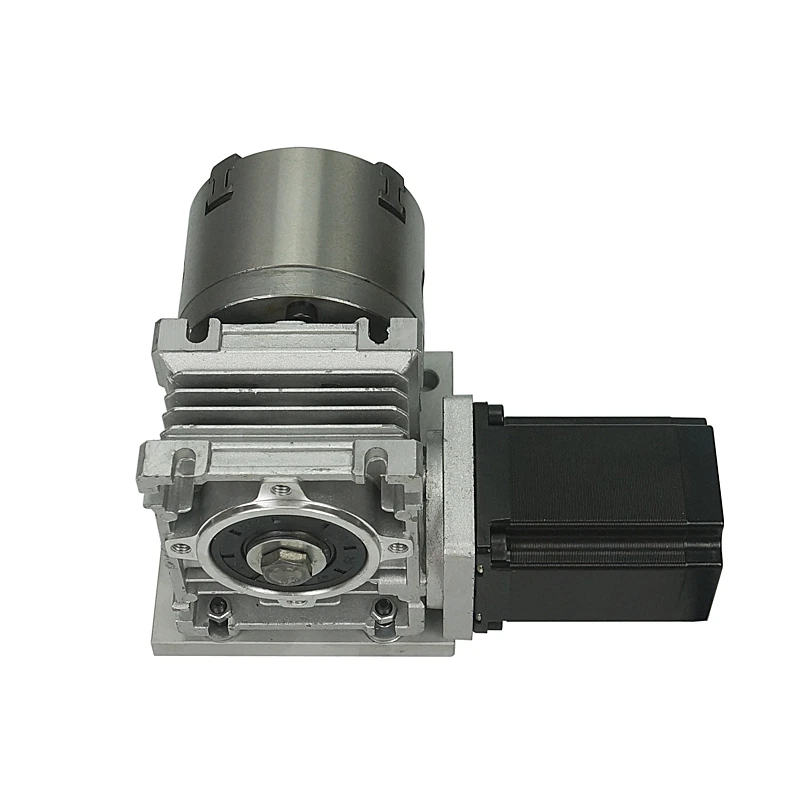

1 Ось A с 4 КУЛАЧКОВЫМ патроном

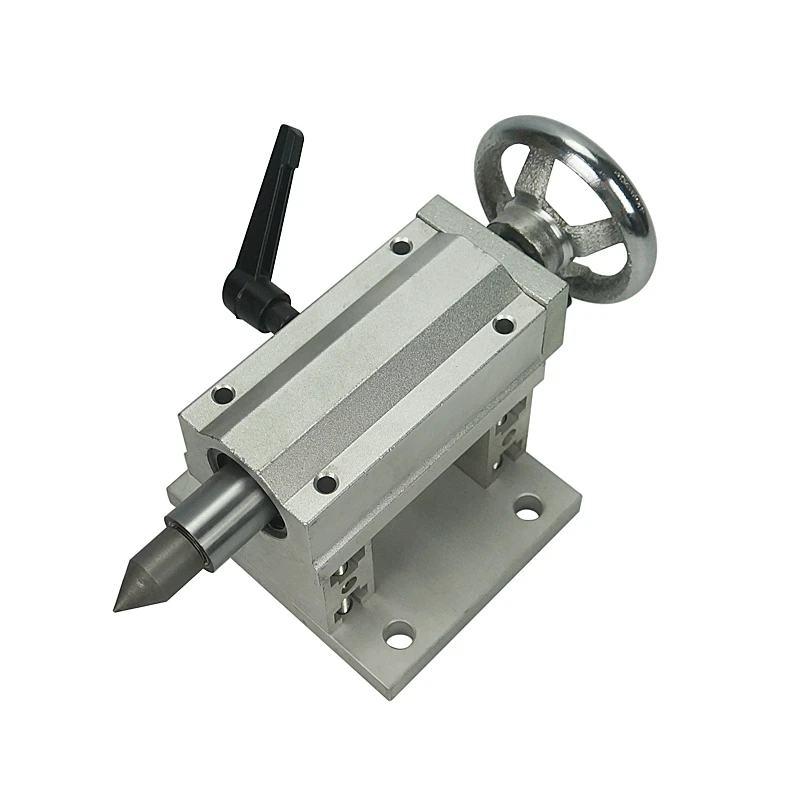

1 задняя бабка

Номер модели:57-80-4

Шаговый двигатель:57Ток шагового двигателя 3 А

Патрон:80 мм4-кулачковый патрон Высота центра: 70 мм

Общая высота: 110 мм

Монтажное отверстие: 80 мм,

Винт М8 Червячный редуктор

Коэффициент снижения скорости: 20:1

Вес: 12 кг

Номер модели: 57-100-4

Шаговый двигатель: 57 шаговый ток двигателя 3 А

Патрон:100 мм4-кулачковый патрон Высота центра: 70 мм

Общая высота: 120 мм Монтажное отверстие: 80 мм,

Винт М8 Червячный редуктор

Коэффициент снижения скорости: 20:1

Вес: 13 кг

Номер модели:86-130-4

Шаговый двигатель: 86 шаговый двигатель, ток 4,2 А

Патрон:130 мм4-кулачковый патрон Высота центра: 92 мм

Общая высота: 150 мм Монтажное отверстие: 80 мм,

Винт М8 Червячный редуктор

Коэффициент снижения скорости: 20:1

Вес: 15 кг

Настройка импульса четвертой оси:

Настройки системы Mach3: требуемое количество импульсов 1 градус

(1 круговой приводной двигатель, количество импульсов мелкой фракции) 83019 по периметру

Например, двухфазный двигатель, тонкая фракция 8, коэффициент уменьшения 20:1

1 комплект в соответствии с углом

32000 / 360 (градусы) = 88,88888888 (количество импульсов)

2. Установка длины графика или окружности графика

32000 83019 (длина 125,6 мм) = 254,777 (количество импульсов)
