Делительная головка для Бабки с ЧПУ, 3-мерная скульптура, двигатель NEMA 23 34, 4 зажима, патрон 100/130 мм, Деревообрабатывающие инструменты

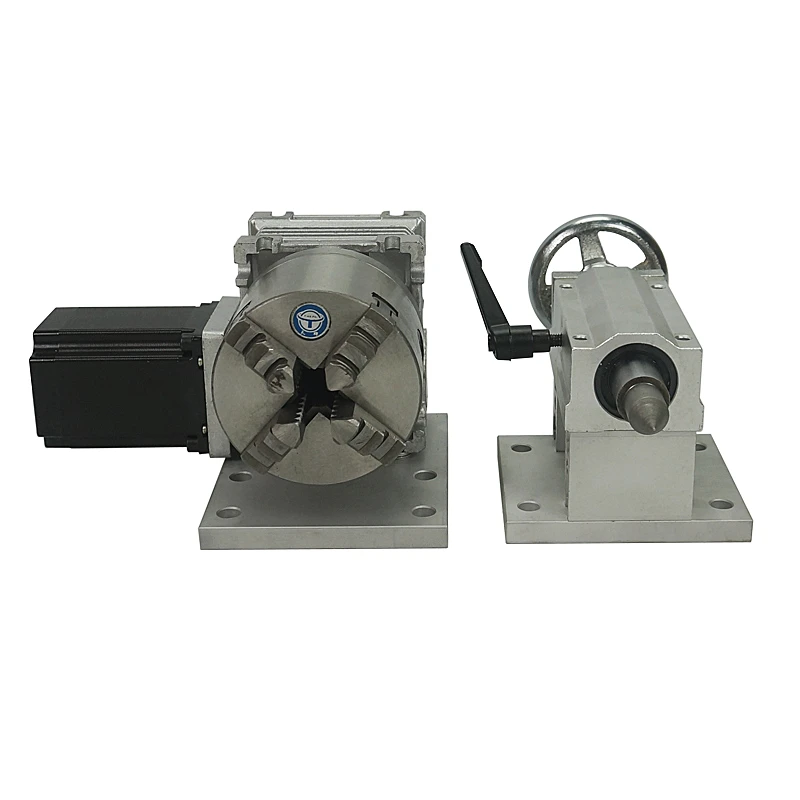

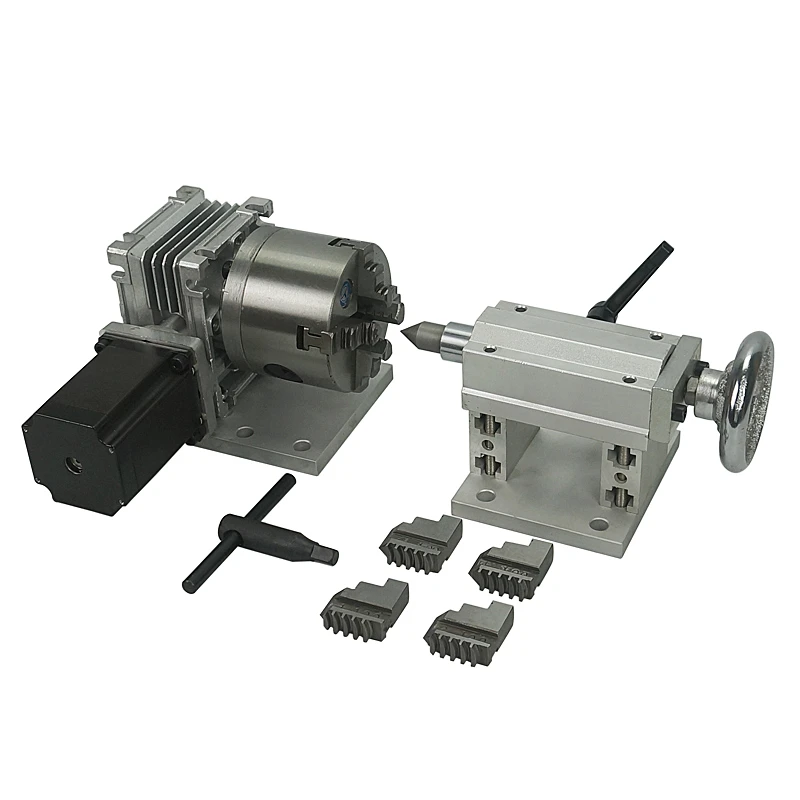

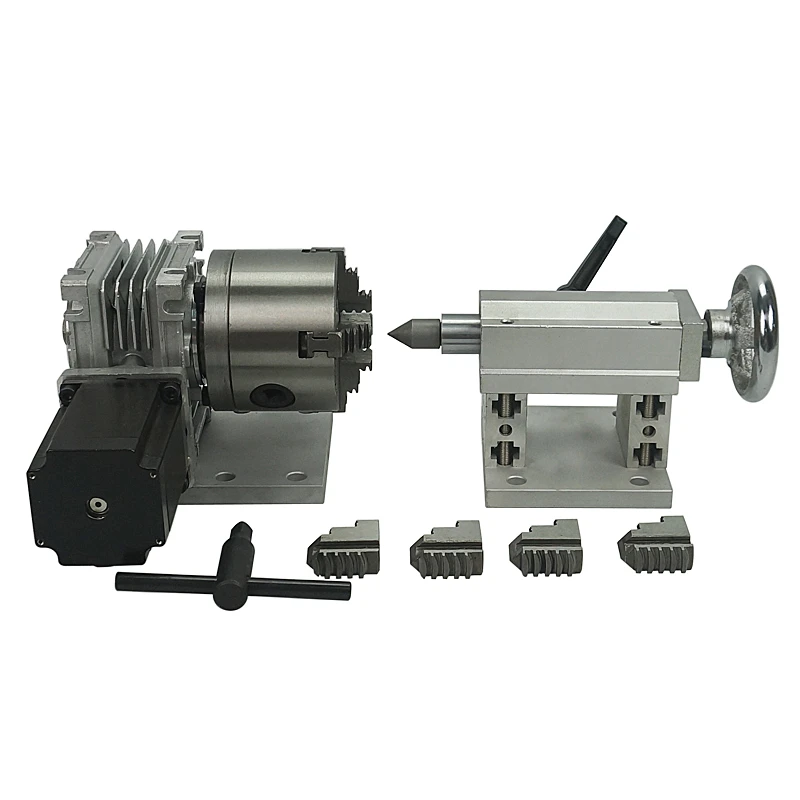

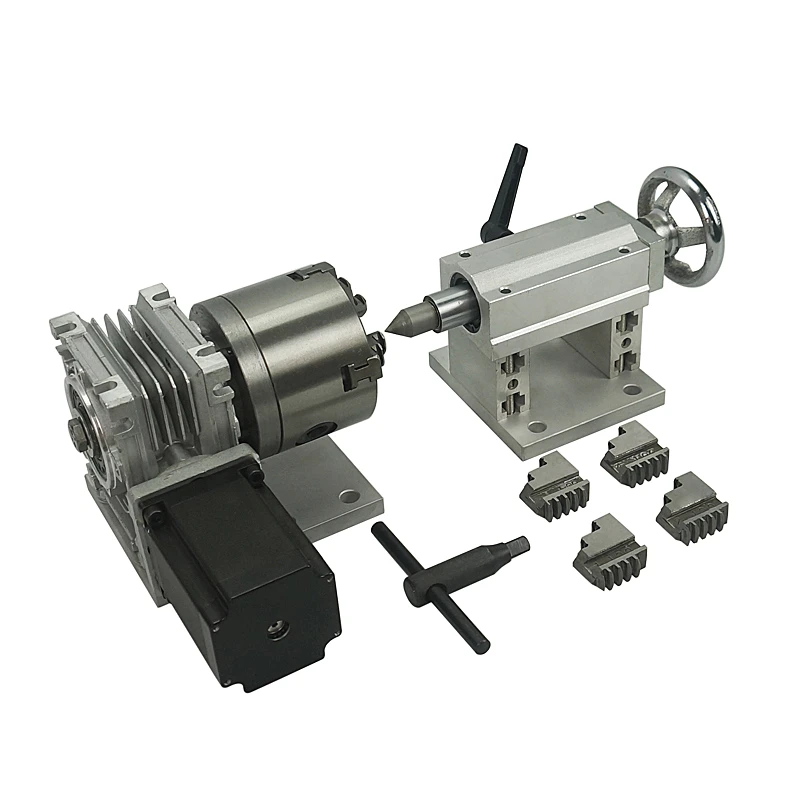

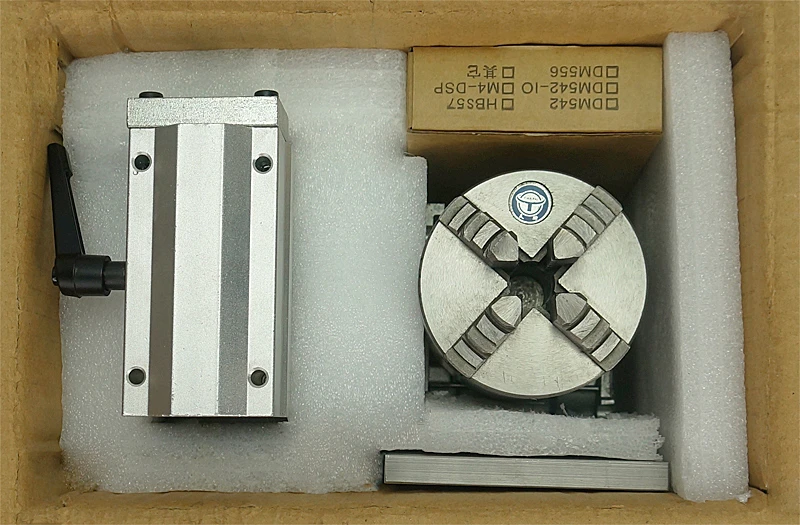

Упаковочный лист:

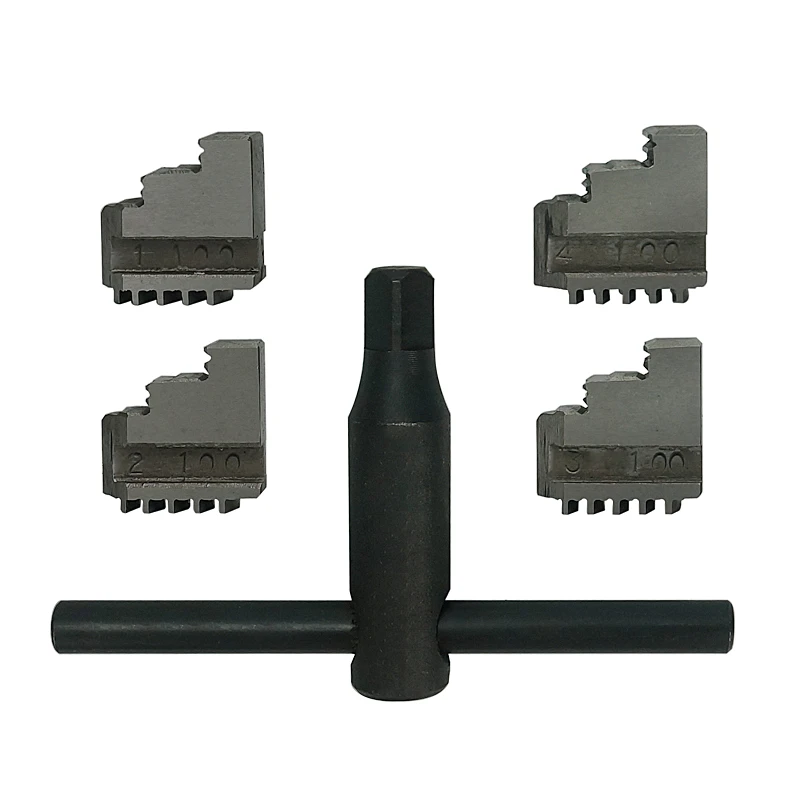

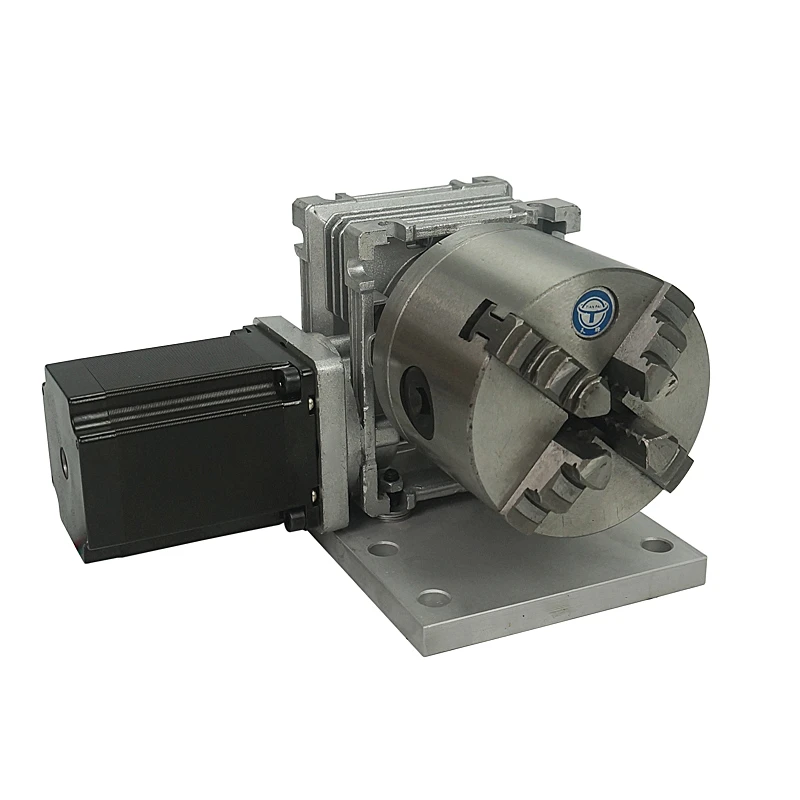

1 Ось A с 4 КУЛАЧКОВЫМ патроном

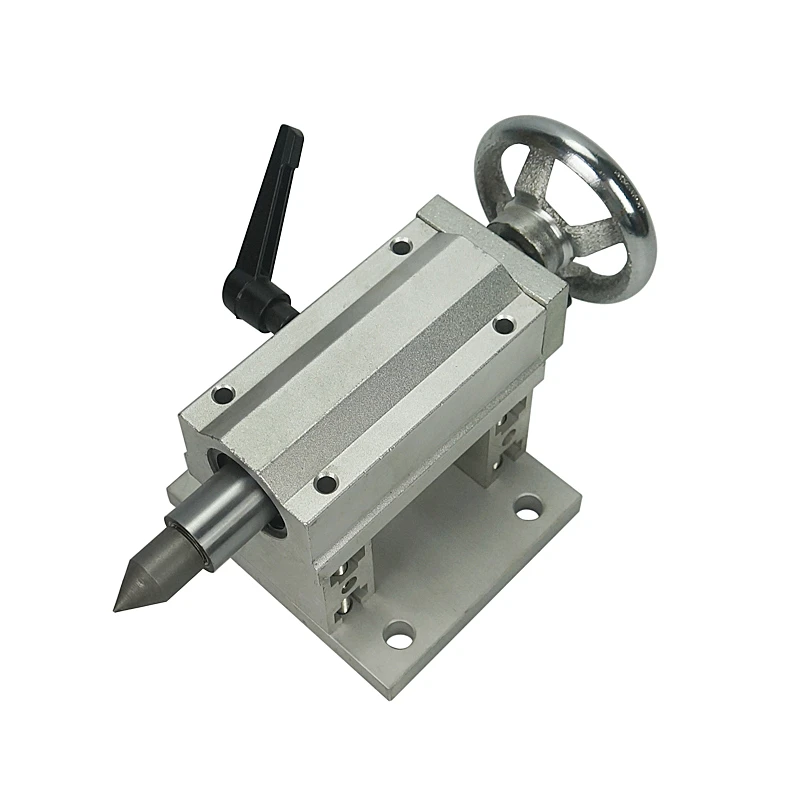

1 задняя бабка
Номер модели: 57-80-4
Шаговый двигатель: 57 шаговый ток двигателя 3 А
Патрон: 4-кулачковый патрон 80 ммВысота центра: 70 мм
Общая высота: 110 мм
Монтажное отверстие: 80 мм,

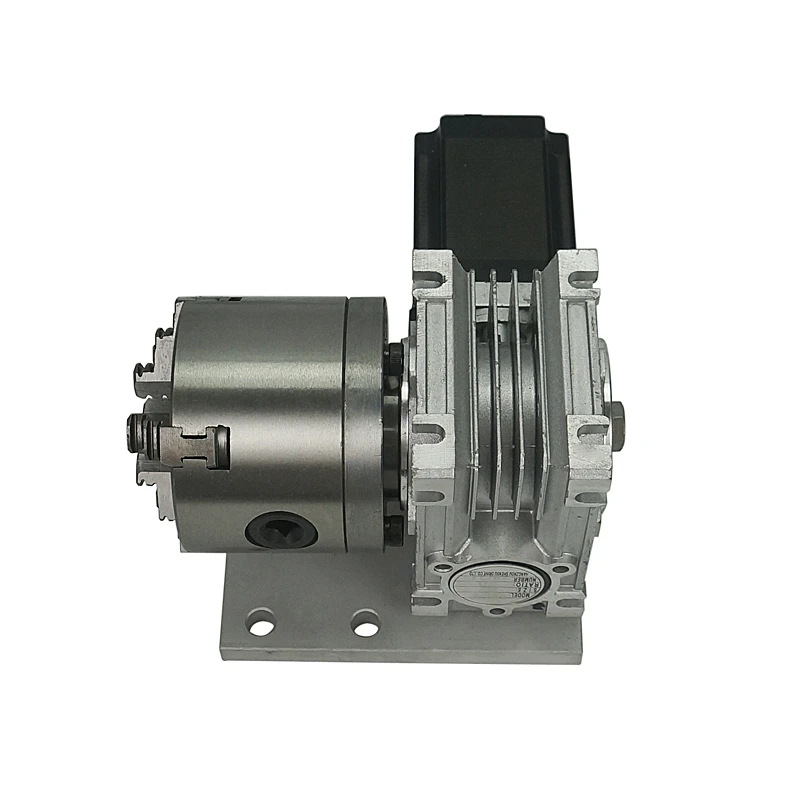

Винт М8Червячный редуктор
Коэффициент снижения скорости: 20:1
Вес: 12 кг
Номер модели: 57-100-4
Шаговый двигатель: 57 шаговый ток двигателя 3 А
Патрон: 4-кулачковый патрон 100 ммВысота центра: 70 мм
Общая высота: 120 ммМонтажное отверстие: 80 мм,
Винт М8Червячный редуктор
Коэффициент снижения скорости: 20:1
Вес: 13 кг
Номер модели: 86-130-4
Шаговый двигатель: 86 шаговый двигатель, ток 4,2 А
Патрон: 4-кулачковый патрон 130 ммВысота центра: 92 мм
Общая высота: 150 ммМонтажное отверстие: 80 мм,
Винт М8Червячный редуктор
Коэффициент снижения скорости: 20:1
Вес: 15 кг
Настройка импульса четвертой оси:
Настройки системы Mach3: требуемое количество импульсов 1 градус
(1 круговой приводной двигатель, количество импульсов мелкой фракции) 83019 по периметру
Например, двухфазный двигатель, тонкая фракция 8, коэффициент уменьшения 20:1
1 комплект в соответствии с углом
32000 / 360 (градусы) = 88,88888888 (количество импульсов)
2. Установка длины графика или окружности графика
32000 83019 (длина 125,6 мм) = 254,777 (количество импульсов)
