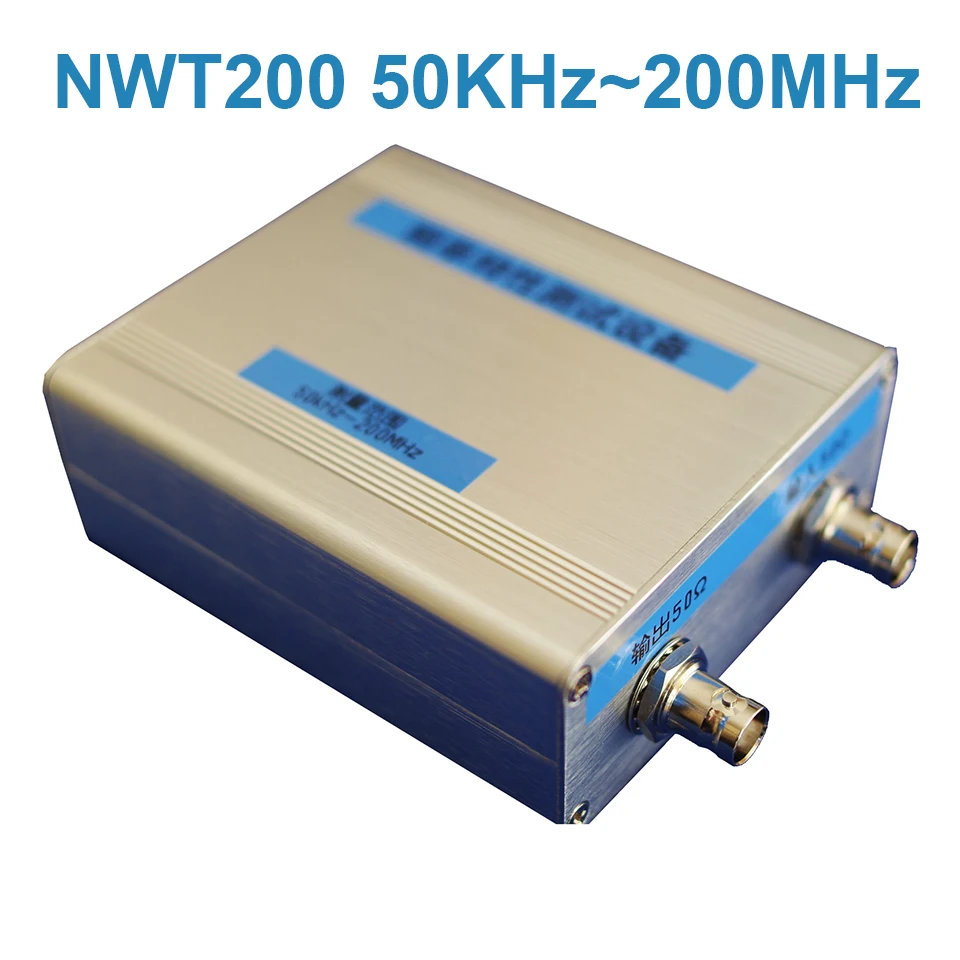

NWT200 50 кГц 200 МГц подметальный анализатор сети, фильтр, амплитудно-частотные характеристики, источник сигнала
17 494,20₽
В наличии!
Electrochemical experiment one-stop shopping Store - Надежность 91.75%
Более 228 подписчиков, дата открытия магазина 10.06.2021
- Положительные оценки: 93% (243)
- Соответствие описанию: 92%
- Отвечает на сообщения: 92%
- Скорость отправки: 90%
Последнее обновление: 08.03.2022
Амплитудно-частотный анализатор сети NWT200 50 кГц 200 МГц
52 Отзывов
207 Заказов
8 347,65₽
Последнее обновление: 07.03.2023
Сетевой анализатор NWT200 50 кГц 200 МГц, фильтр, амплитуда, часто...
3 Отзывов
5 Заказов
8 449,30₽
Последнее обновление: 20.02.2022
Сетевой анализатор NWT200 50 кГц 200 МГц, фильтр, амплитуда, часто...
1 Отзывов
1 Заказов
8 741,90₽
Последнее обновление: 15.09.2024
1. Описание NWT-200:
NWT-200 высокоточный, высокочастотный характеристический тестер с функциями источника сигнала и радиочастотного счетчика мощности. Популярное применение устройства заключается в тестировании амплитудных и частотных характеристик фильтров и схем усиления RF и в то же время имеет сверхвысокое тестовое разрешение 1 Гц. В то же время многие отечественные и зарубежные эксперты также используют оборудование серии NWT для тестирования коэффициента стоящей волны, индуктивности, емкости, мощности RF и функции в качестве источника сигнала.
2. NWT-200 схема (компьютерный usb-порт питания)
NWT-200 использует схему структуры цепи ft232 + pic16f876a + ad9951 + ad8307.
3, технические параметры
Рабочий ток всей машины: 170mA ~ 270mA (три набора реле в машине включены);
Динамический диапазон: лучше, чем 75 дБ;
Нижний шум: -80 дБм (сопротивление 50 Ом);
Диапазон измерения частоты: 50 кГц ~ 200 МГц;
Разрешение измерения частоты: 1 Гц.

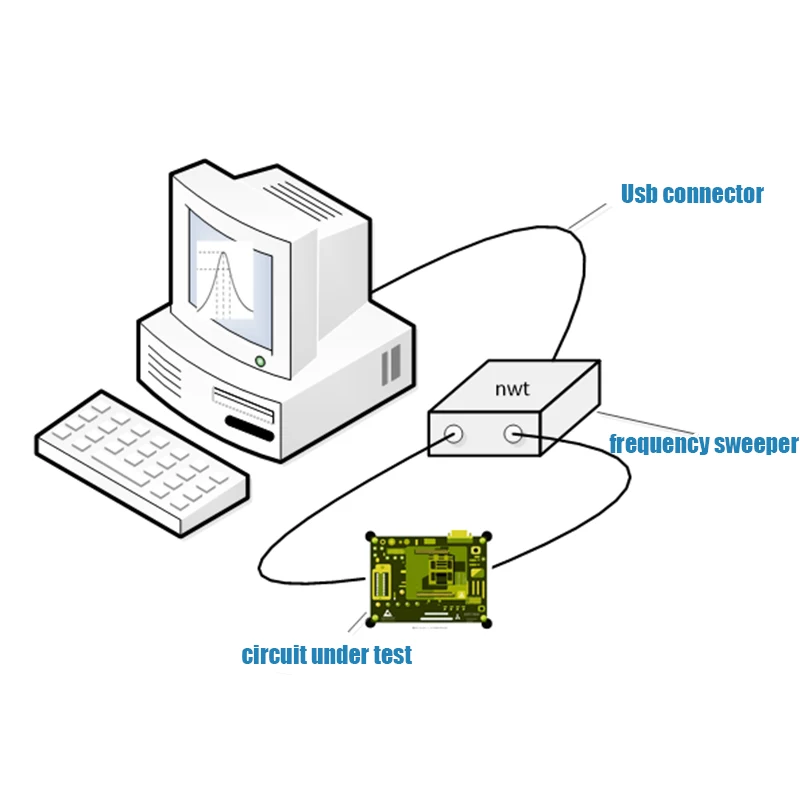

4. NWT-200 приблизительный метод использования

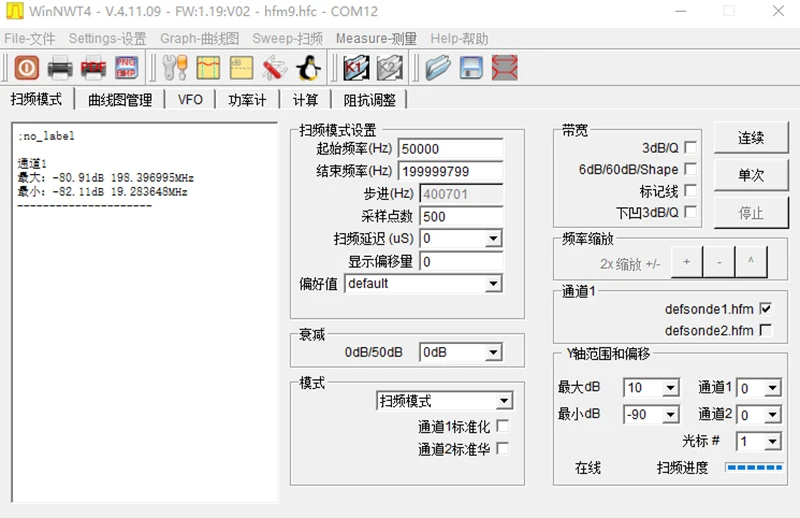

NWT-200 подключается к персональному компьютеру через usb-кабель и устанавливает соответствующее тестовое программное обеспечение NWT на персональном компьютере для измерения, которое является портативным и экономичным.

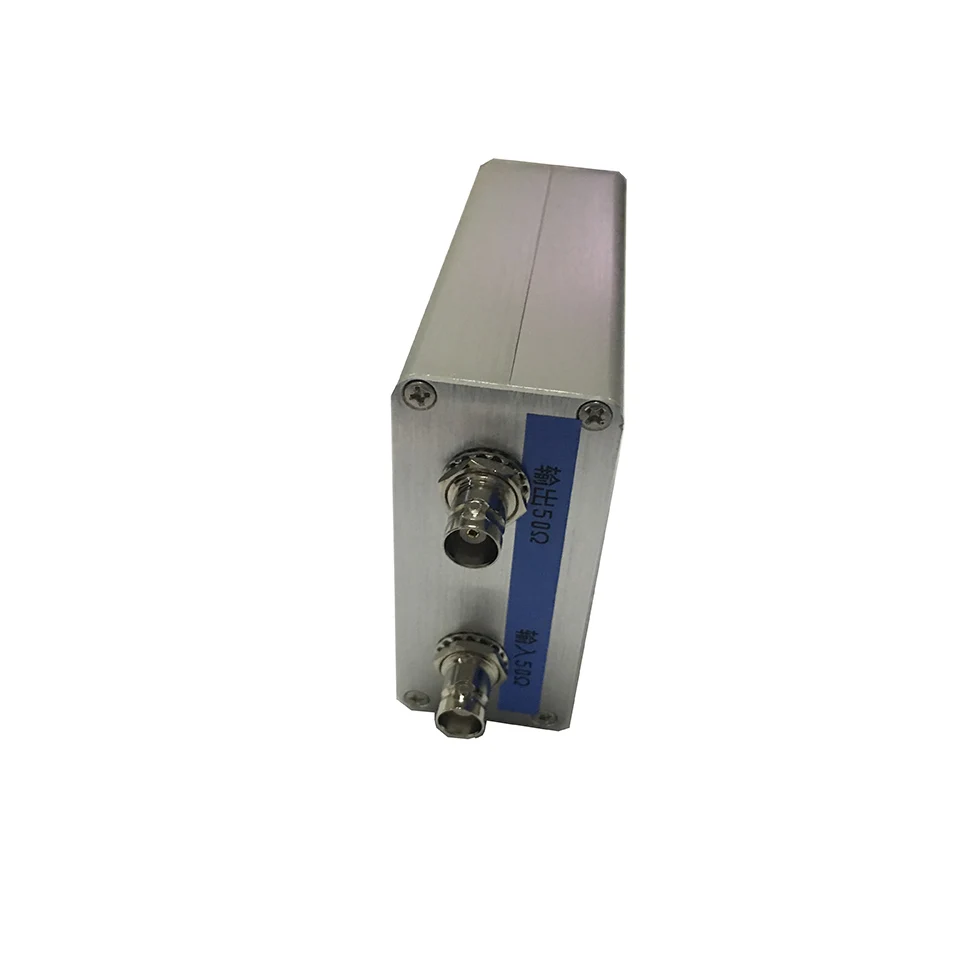

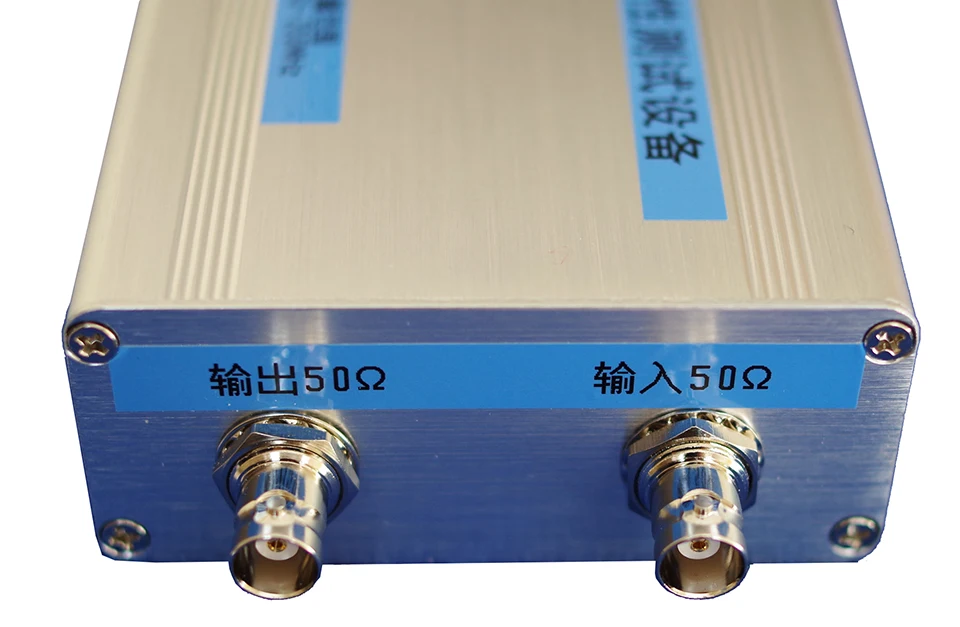

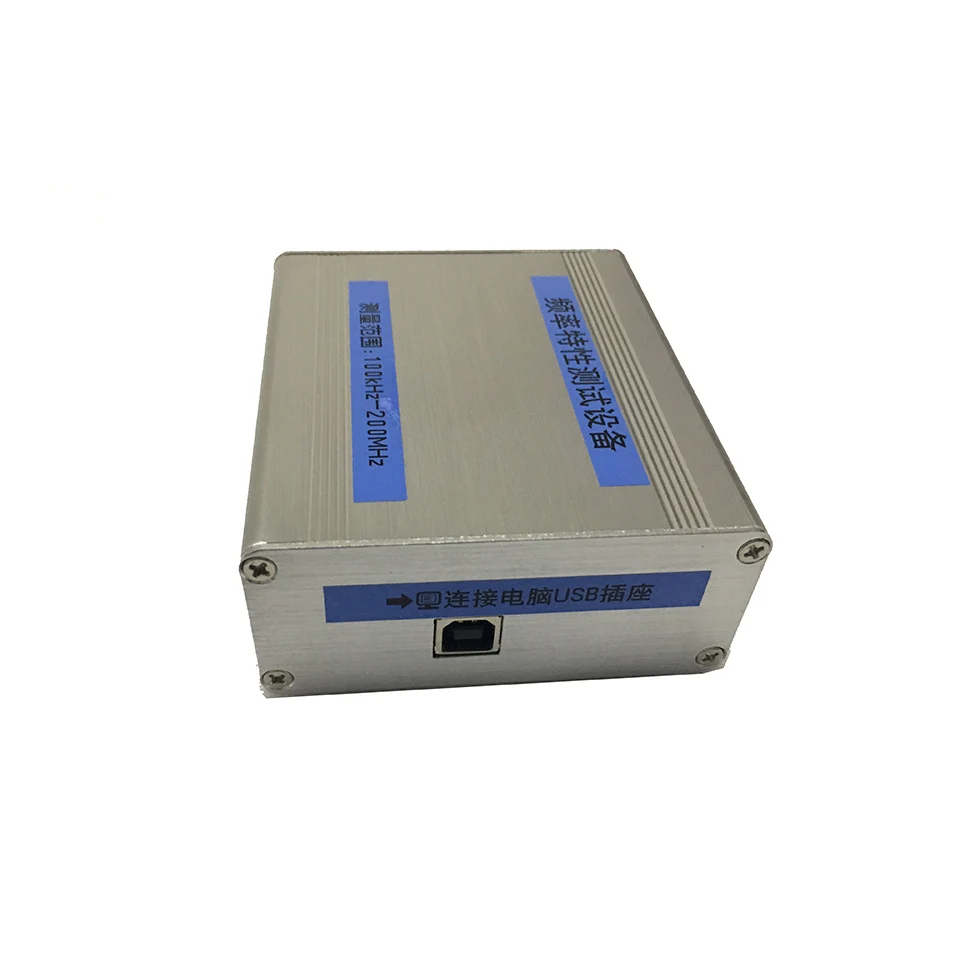

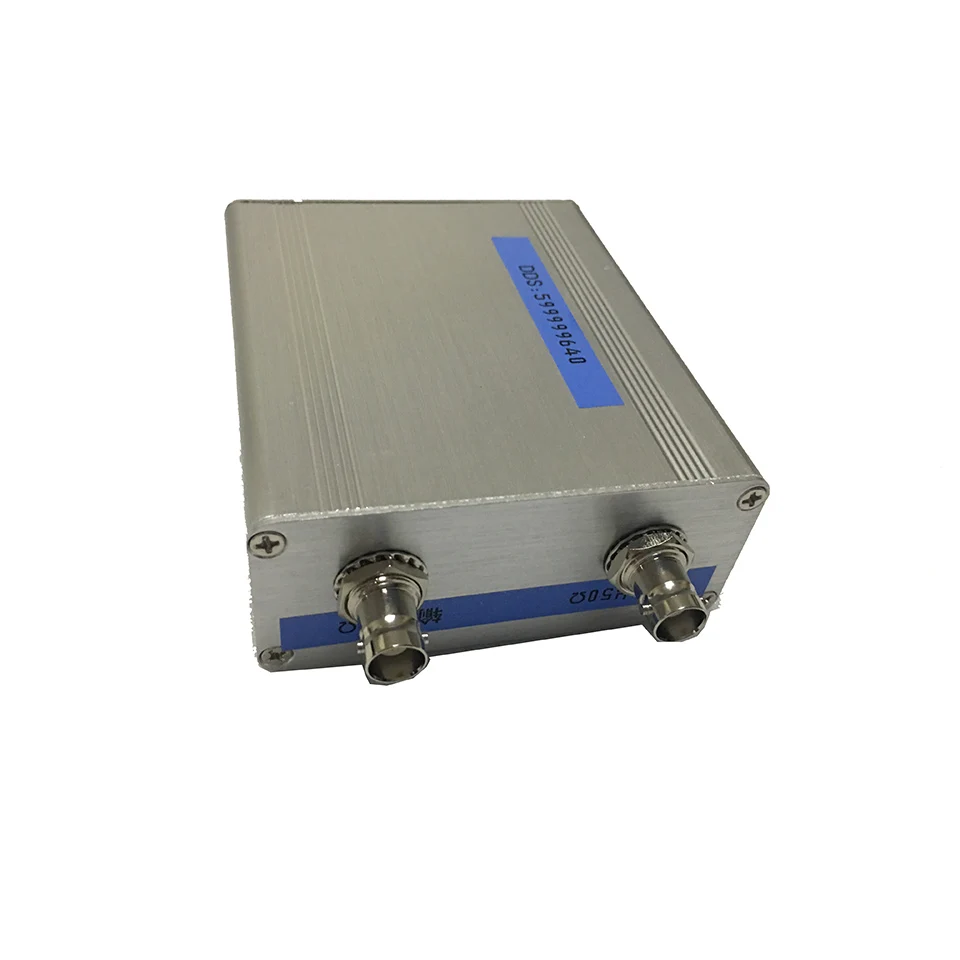

5, NWT-200 схема интерфейса
6. Требуется ли NWT-200 дополнительная мощность?
NWT-200 не требует дополнительного питания, просто используйте шнур питания, который поставляется с usb-кабелем компьютера.
7. NWT-200 защита цепи
После трех раз модификации в процессе производства NWT-200, максимальное Экранирование всей машины оптимизировано. Нет дополнительных защитных железных оболочек и других материалов, которые должны быть добавлены на печатной плате, и вся плата pcb находится в алюминиевом корпусе. Защитный эффект также превосходен и не будет зависеть от алюминиевого корпуса.

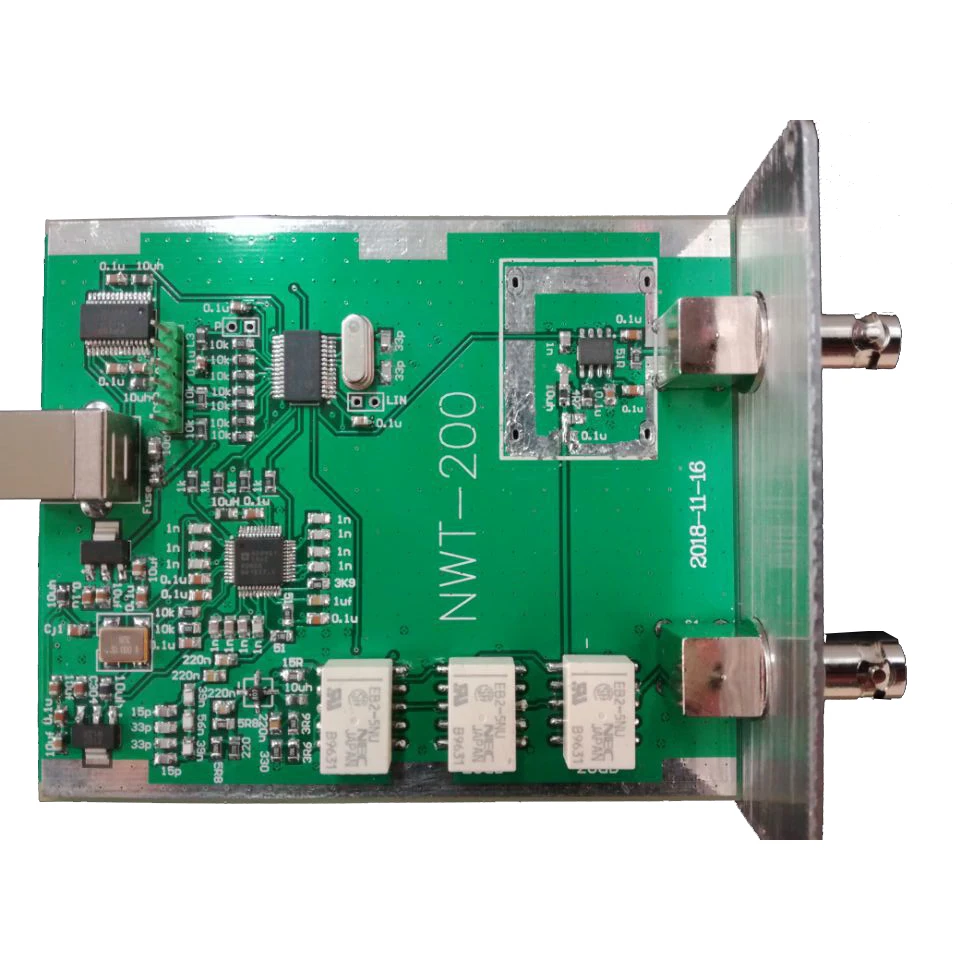

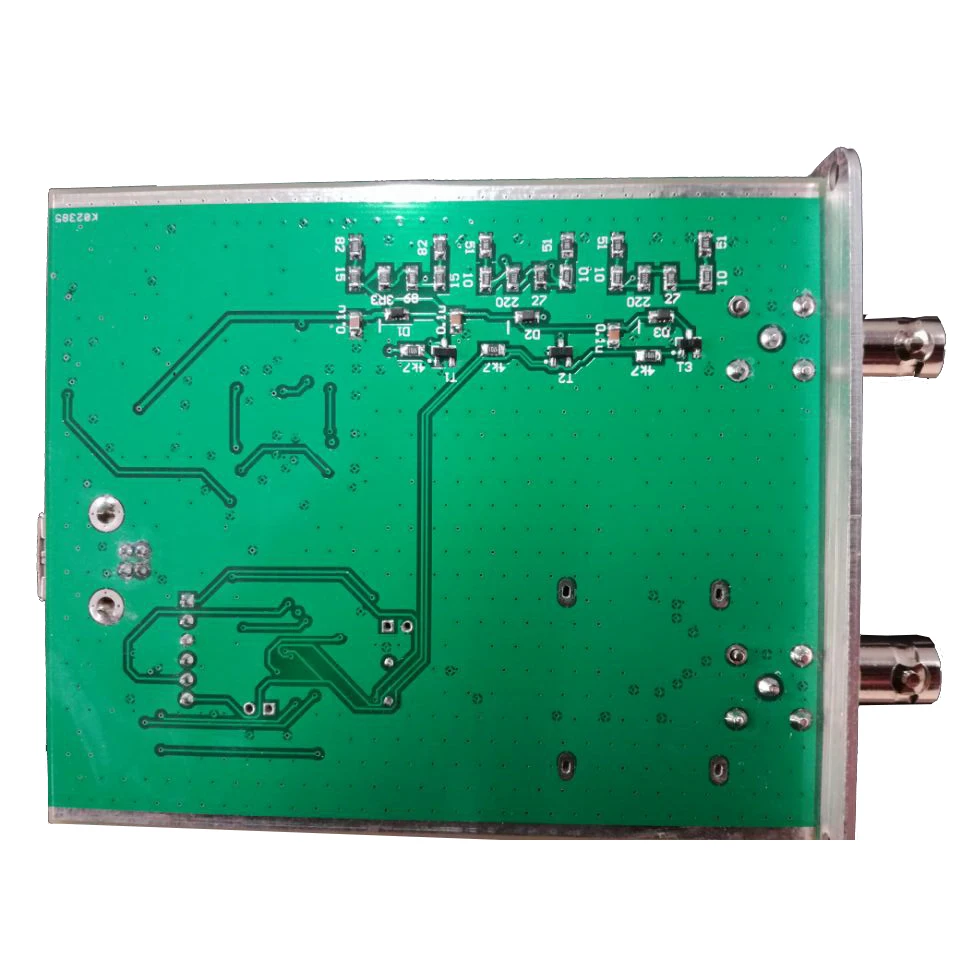

8, NWT-200 внутренняя монтажная плата
9. Материалы, используемые в NWT-200

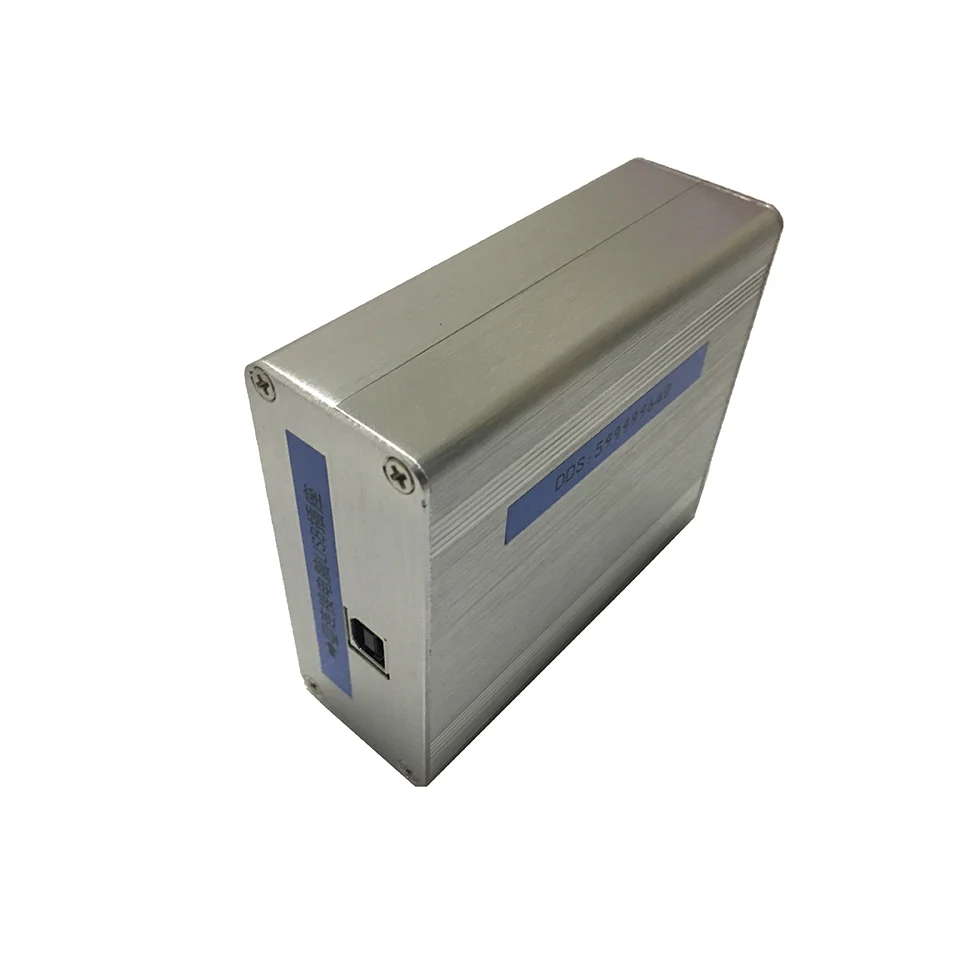

В NWT-200 используется Толстый алюминиевый корпус, полностью медный разъем bnc и двухсторонняя печатная плата военного класса.

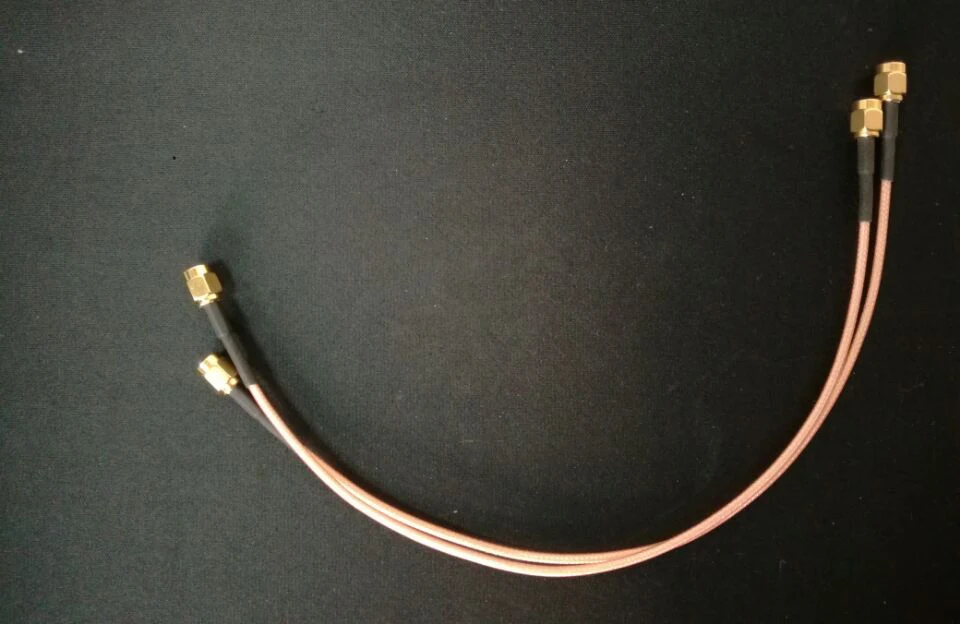

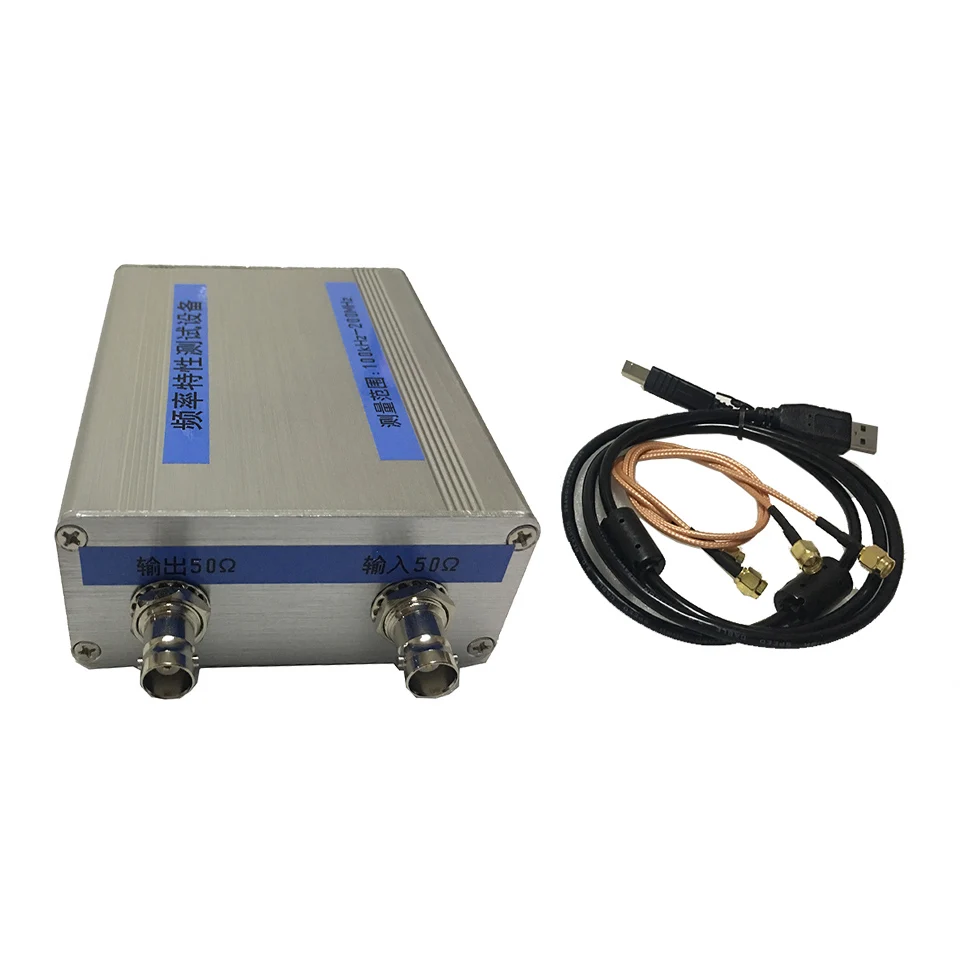

10, аксессуары, прикрепленные к NWT-200
Двойное магнитное кольцо usb line one, bnc turn sma plug two, двойная головка sma line two.

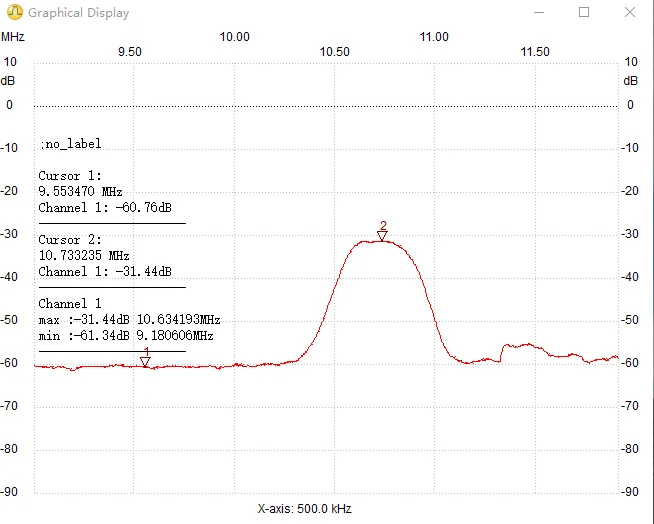

10,7 МГц керамический фильтр Амплитудная кривая частоты

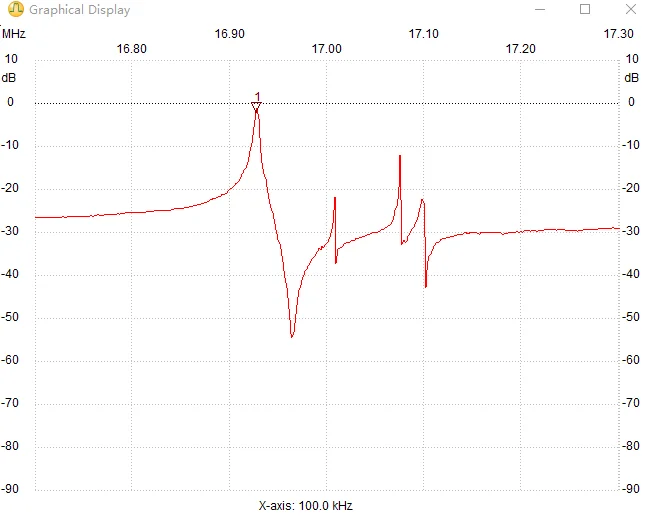

Кривая измерения вибрации 16,934 МГц

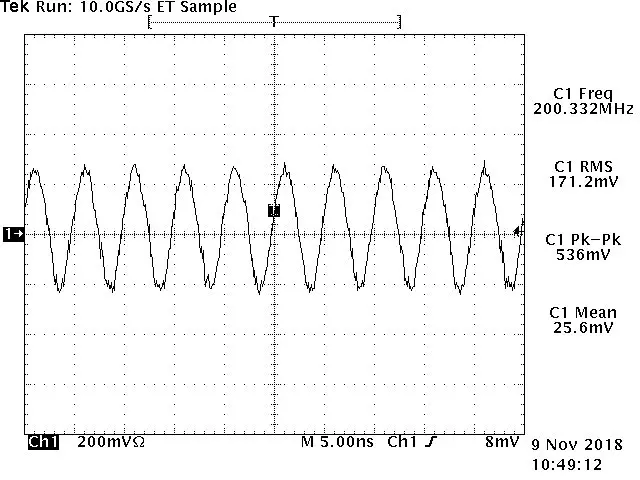

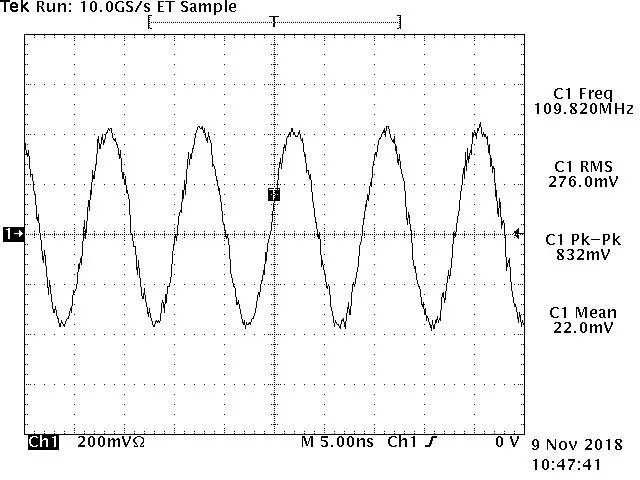

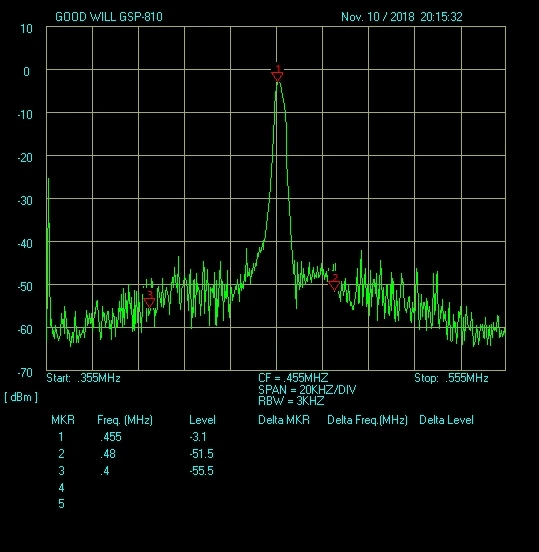

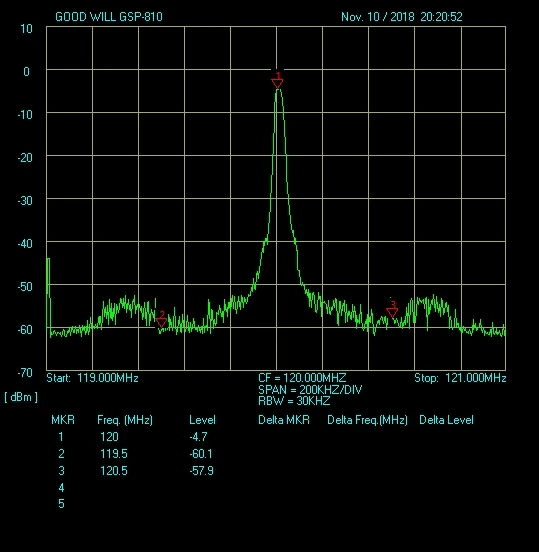

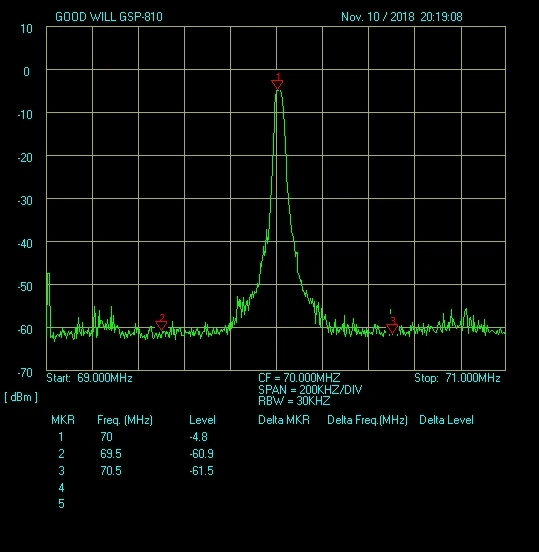

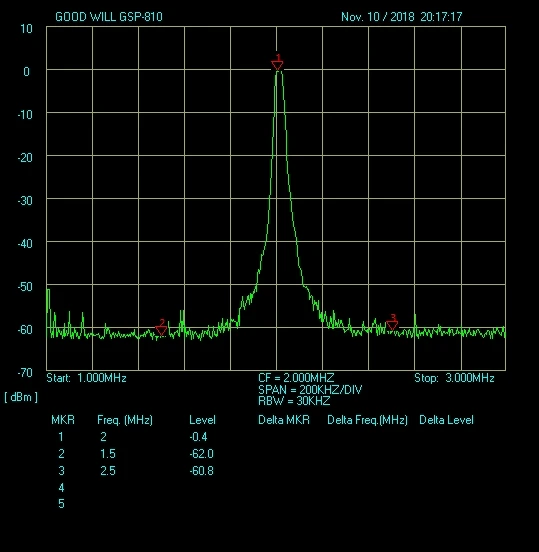

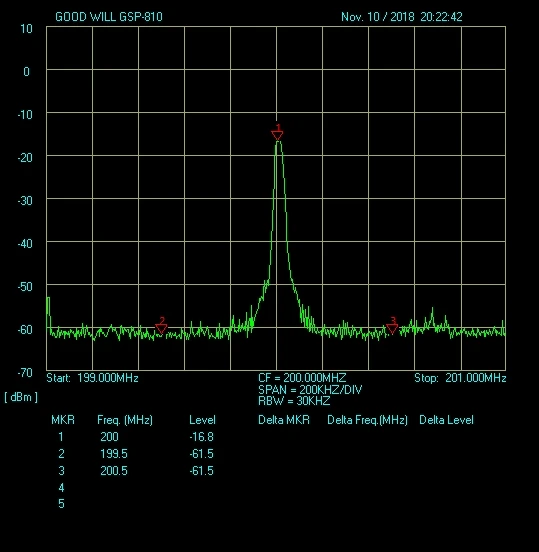

13, NWT-200 анализатор частоты на выходе
Вопросы еще не задавались...
-
Вес логистики0.500
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаНет
-
Номер моделиnwt-200
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)10
-
Размер логистики - длина (см)10
-
Размер логистики - ширина (см)10
-
СертификацияNONE
