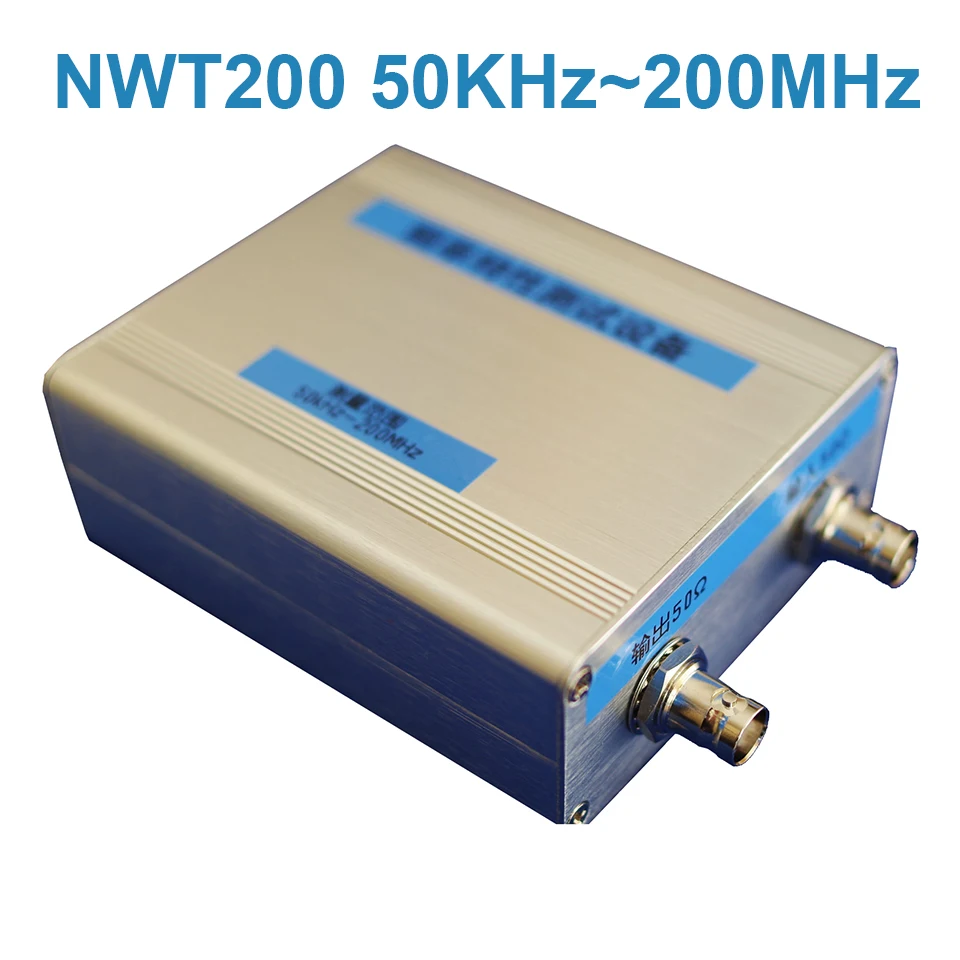

Сетевой анализатор NWT200 50 кГц 200 МГц, фильтр, амплитуда, частотные характеристики, источник сигнала
8 741,90₽
В наличии!
Made-in-China Store - Надежность 94.25%
Более 457 подписчиков, дата открытия магазина 20.10.2019
- Положительные оценки: 95% (496)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 15.09.2024
Амплитудно-частотный анализатор сети NWT200 50 кГц 200 МГц
52 Отзывов
207 Заказов
8 347,65₽
Последнее обновление: 07.03.2023
Сетевой анализатор NWT200 50 кГц 200 МГц, фильтр, амплитуда, часто...
3 Отзывов
5 Заказов
8 449,30₽
Последнее обновление: 20.02.2022
NWT200 50 кГц 200 МГц подметальный анализатор сети, фильтр, амплит...
0 Отзывов
0 Заказов
17 494,20₽
Последнее обновление: 08.03.2022
1. Описание для NWT-200:
NWT-200-это высокоточный, характеристический тестер частоты высокого разрешения с функциями источника сигнала и ВЧ-измерителя мощности. Популярное применение прибора заключается в проверке амплитудно-частотных характеристик фильтров и РЧ-усилительных схем, и при этом имеют сверхвысокое тестовое разрешение 1 Гц. В то же время многие отечественные и зарубежные эксперты также используют серийное оборудование NWT для проверки постоянного соотношения волн, индуктивности, емкости, мощности радиочастотных сигналов и работы в качестве источника сигнала.
2, структура цепи NWT-200 (питание от usb-порта компьютера)
NWT-200 использует схему структуры цепи ft232 + фанка f876a + ad9951 + ad8307.
3. Технические параметры
Рабочий ток всей машины: 170мА ~ 270ма (включаются три комплекта реле в машинке);
Динамический диапазон: лучше 75дБ;

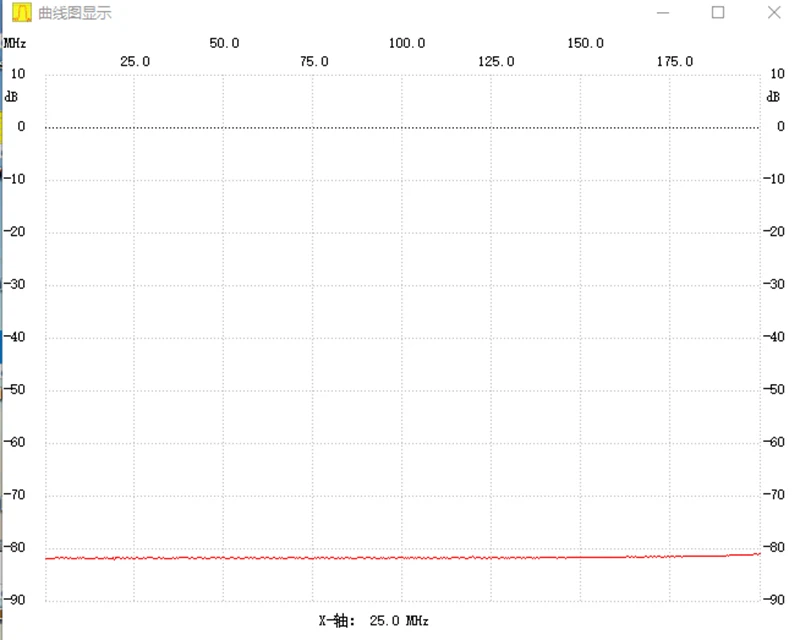

Нижний шум:-80дбм (сопротивление 50 Ом);
Диапазон измерения частоты: 50 кГц ~ 200 МГц;
Разрешение частоты измерения: 1 Гц.

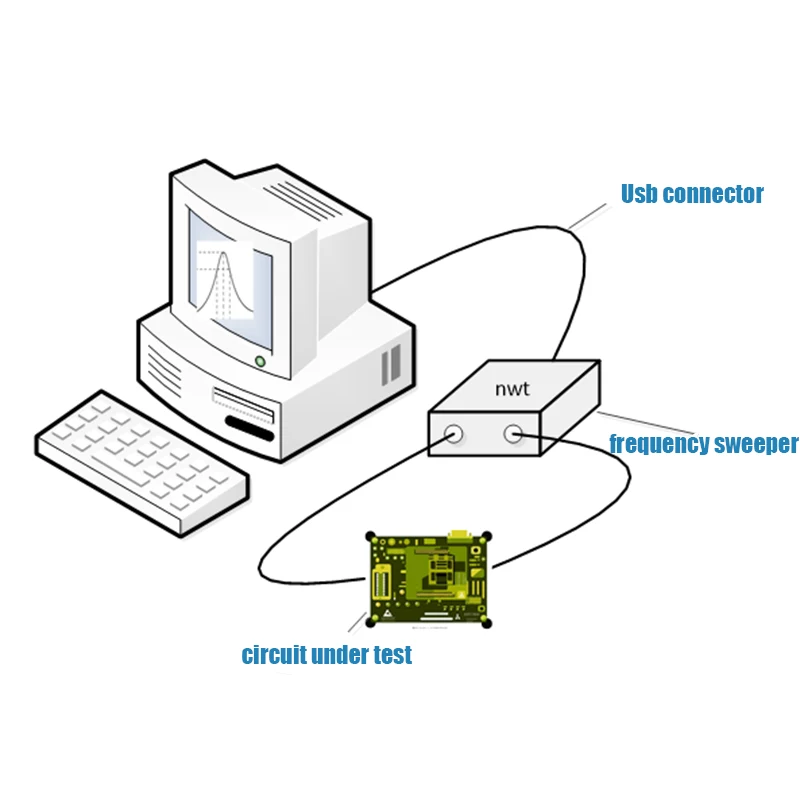

4, NWT-200 приблизительный способ использования

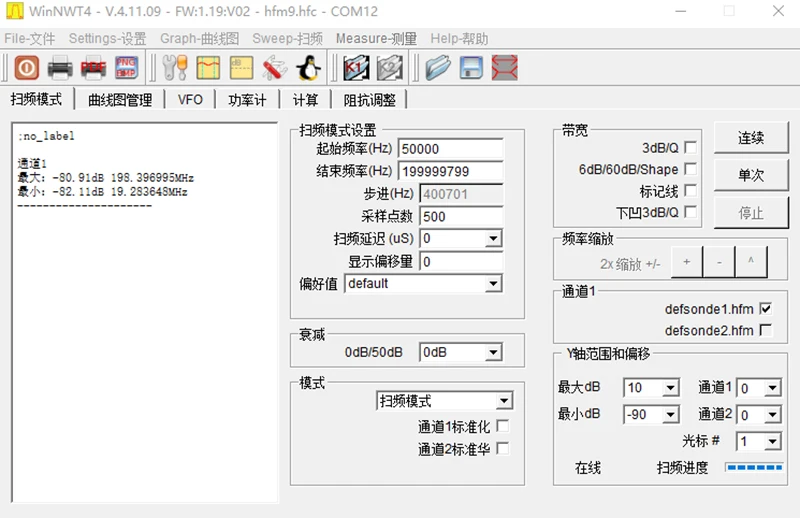

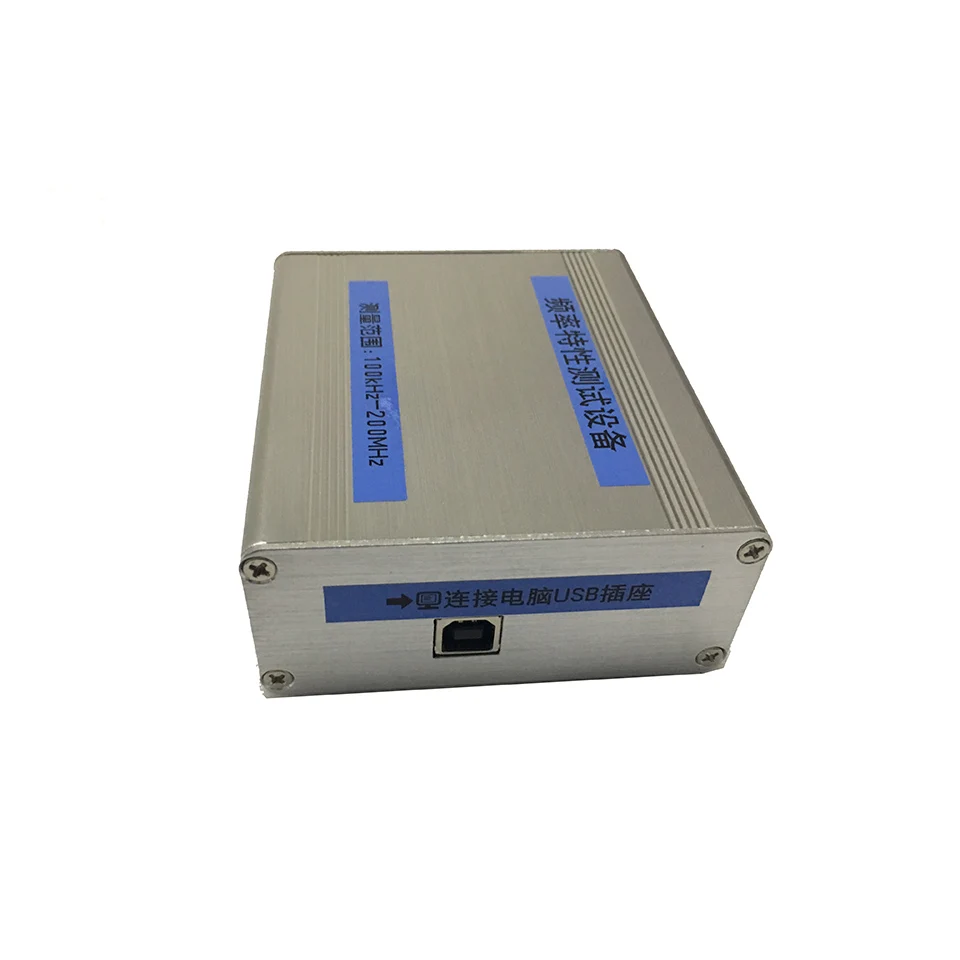

Модель NWT-200 подключается к персональному компьютеру через usb-кабель и устанавливает соответствующее тестовое программное обеспечение NWT на персональный компьютер для измерений, которое является портативным и экономит пространство.

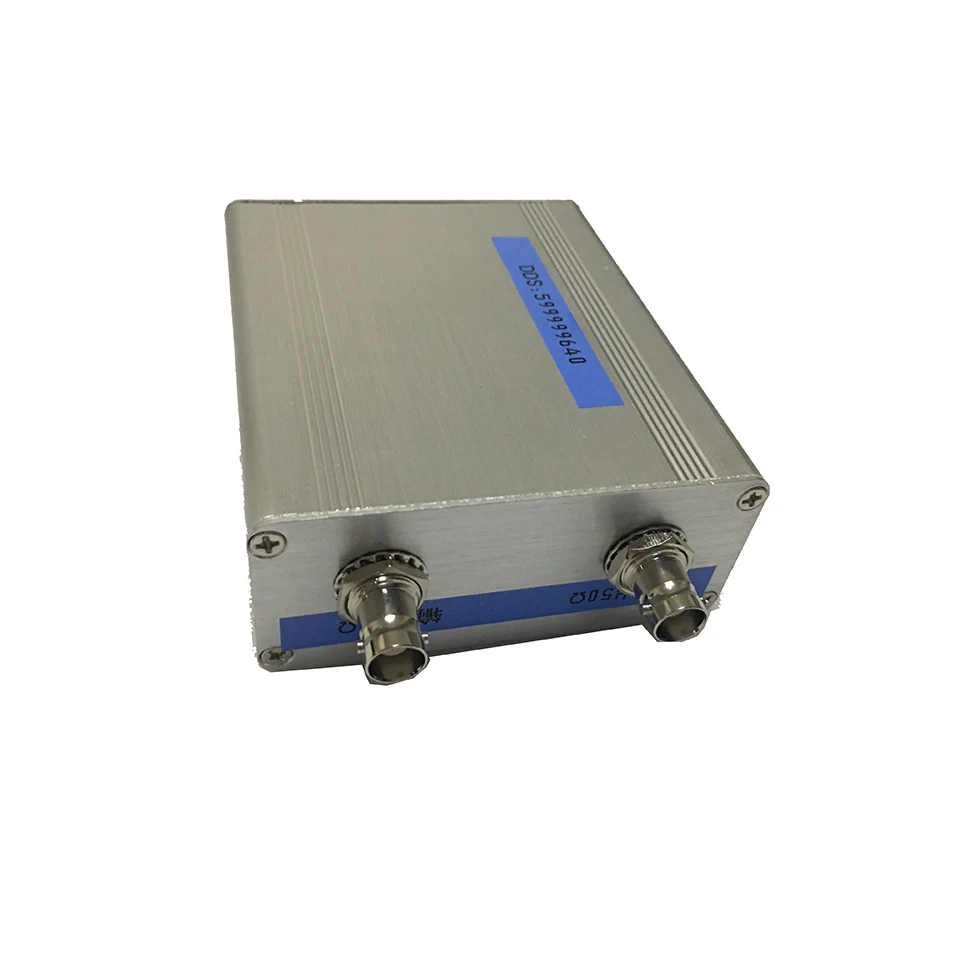

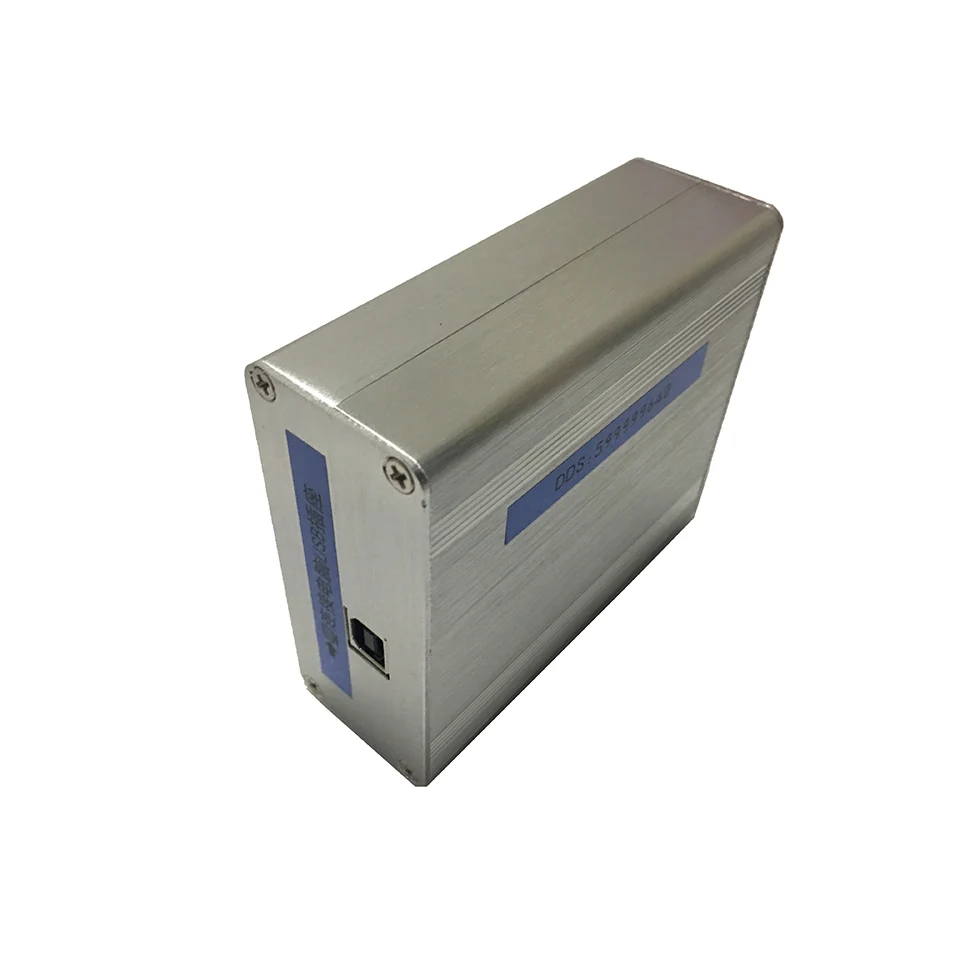

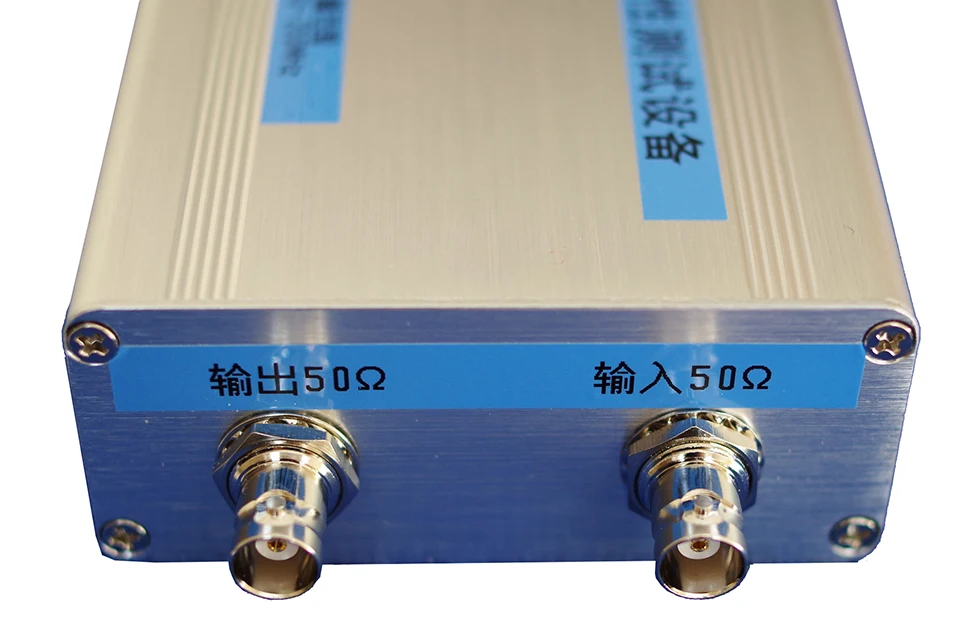

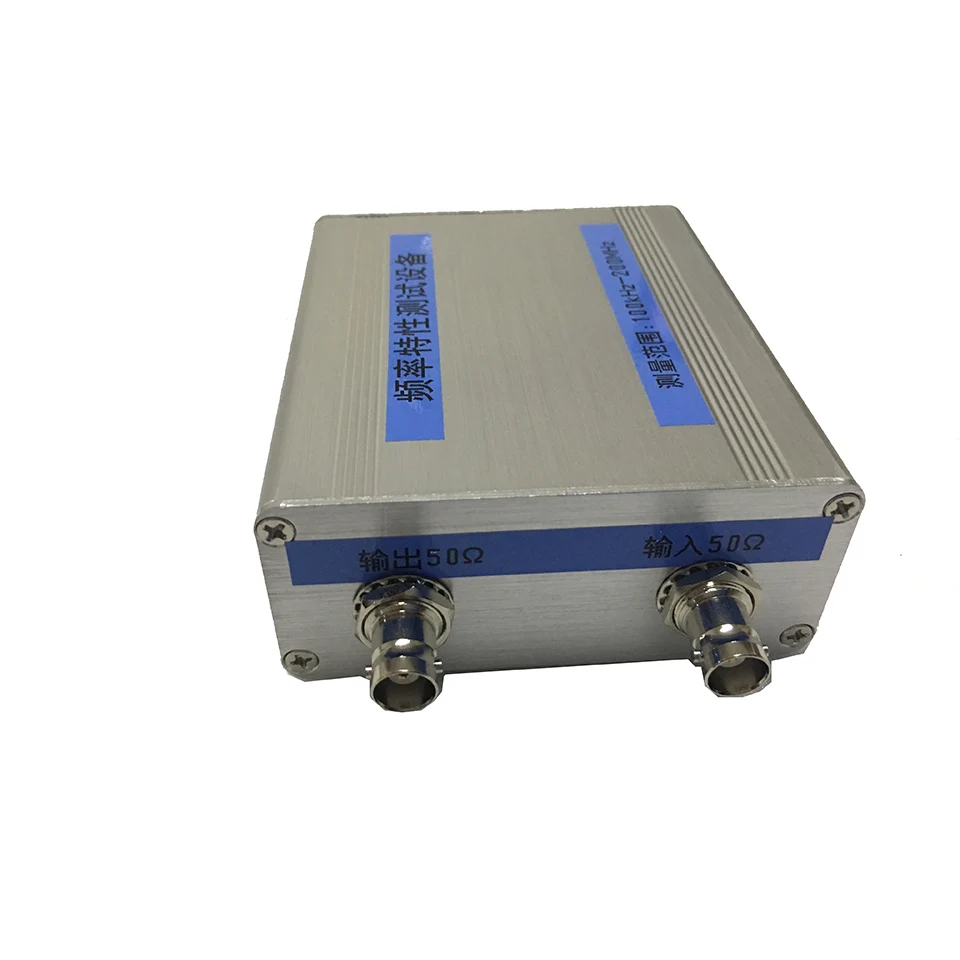

5, схема интерфейса NWT-200
6. Требуется ли дополнительное питание на NWT-200?
NWT-200 не требует дополнительного питания, просто используйте шнур питания, который идет в комплекте с usb-кабелем компьютера.
7, NWT-200 эффект экранирования цепи
После трех модификаций в NWT-200 производственном процессе оптимизировано максимальное Экранирование всей машины. На печатную плату не нужно добавлять дополнительные экранирующие железные оболочки и другие материалы, а вся печатная плата помещается в алюминиевый корпус. Экранирующий эффект также отличный и не пострадает от алюминиевого корпуса.

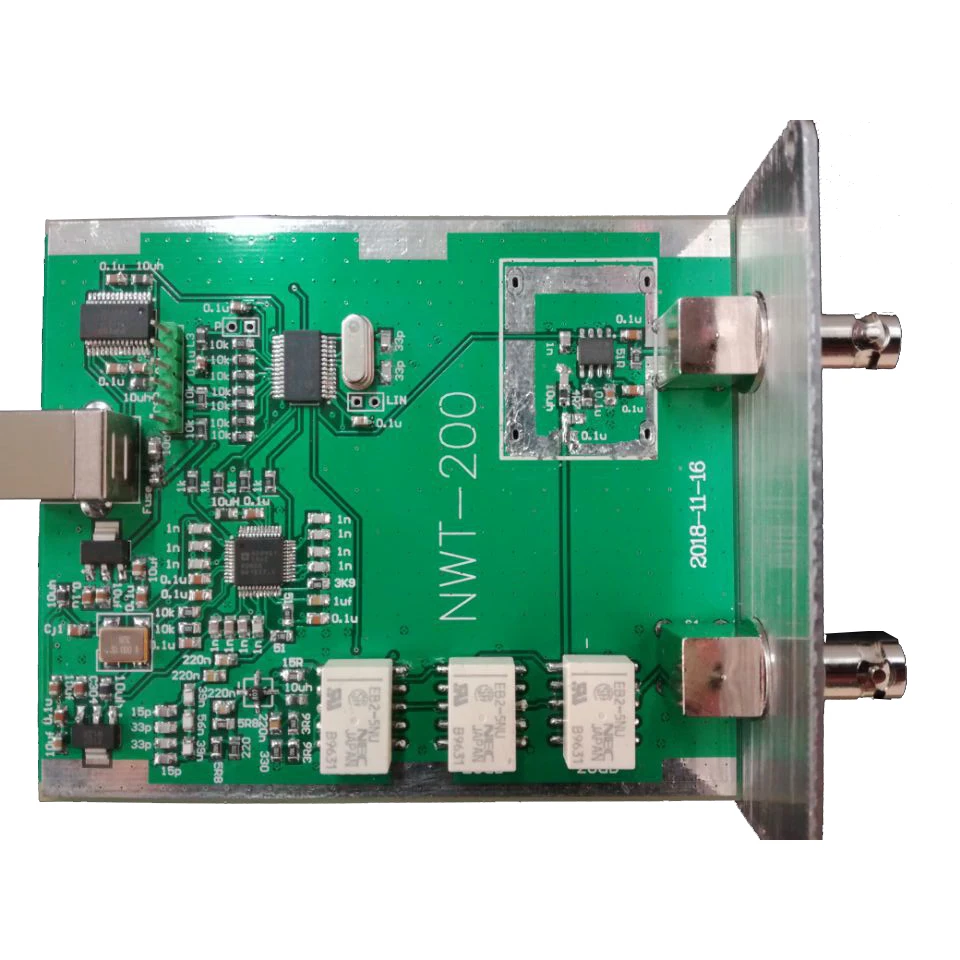

8, NWT-200 внутренняя печатная плата
9, материалы, используемые в NWT-200 году

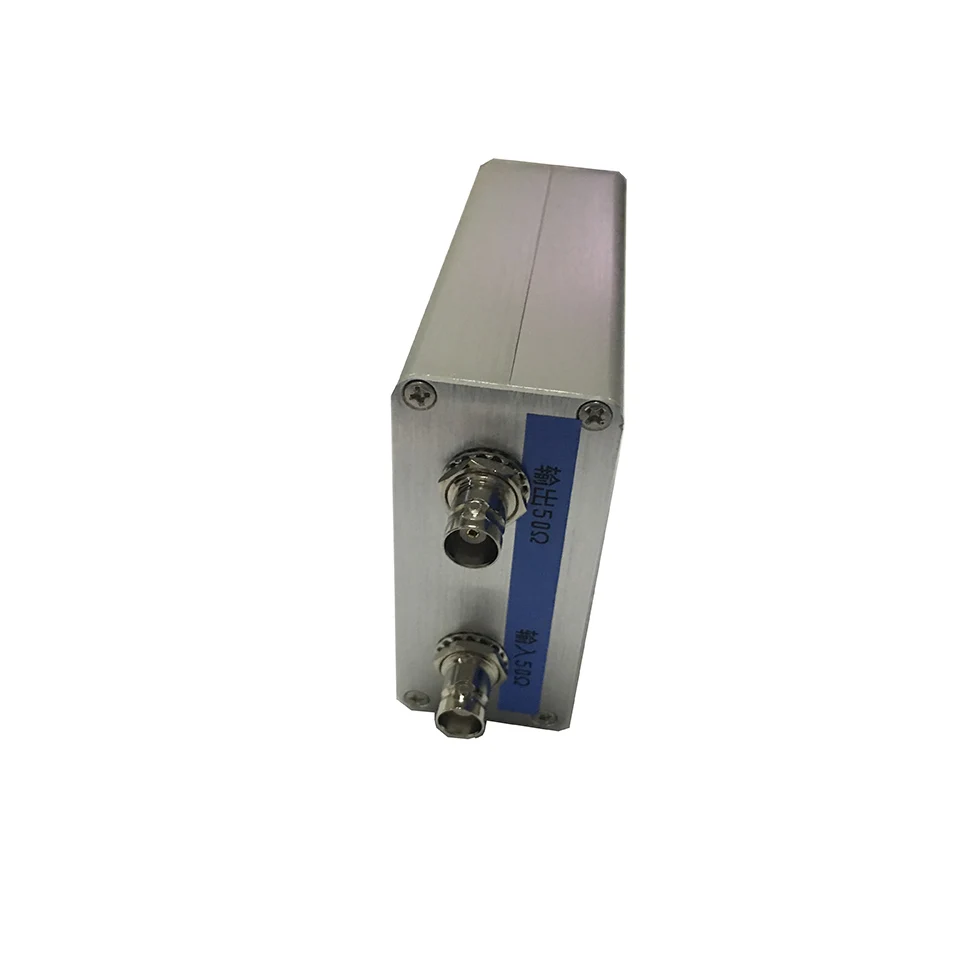

В модели NWT-200 используется Толстый алюминиевый корпус, полностью медный разъем bnc и двухсторонняя печатная плата военного класса.

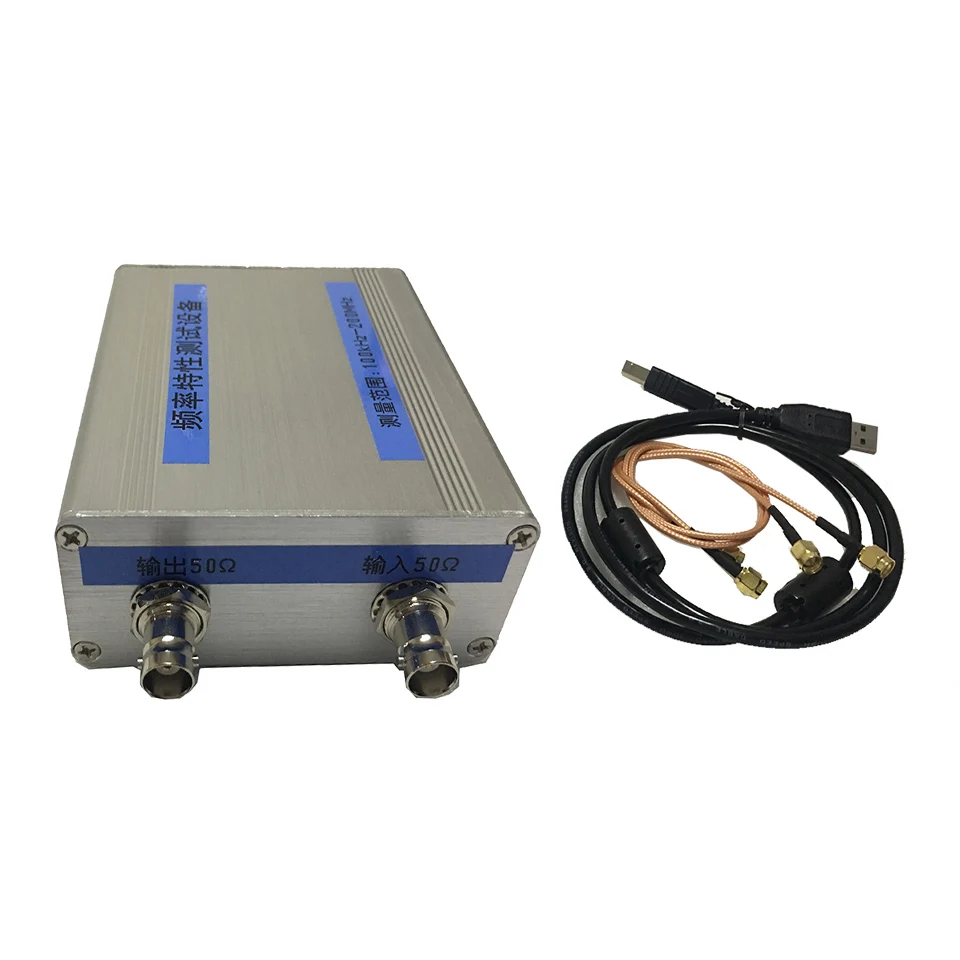

10, аксессуары прилагаются к NWT-200

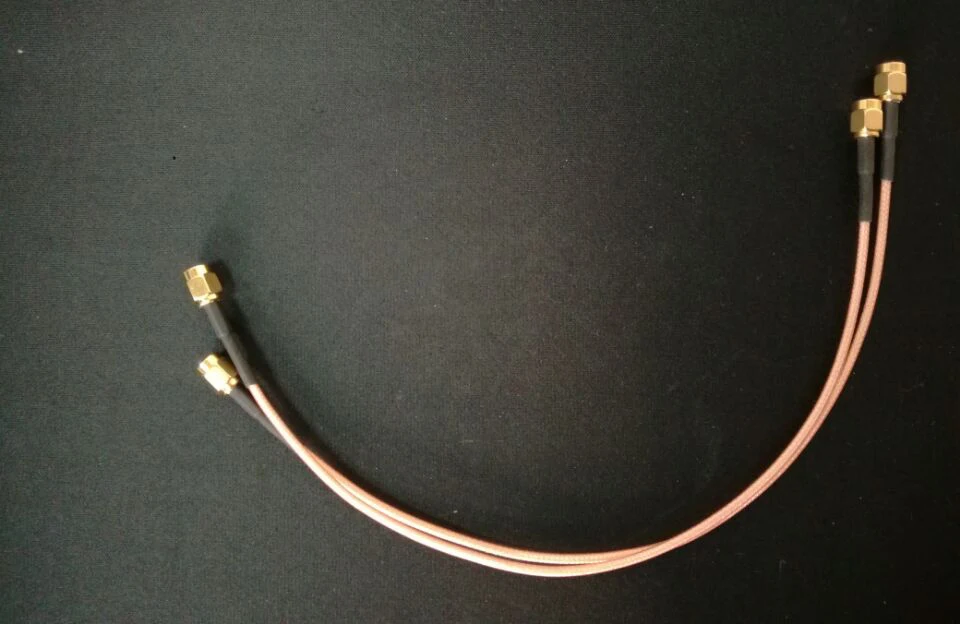

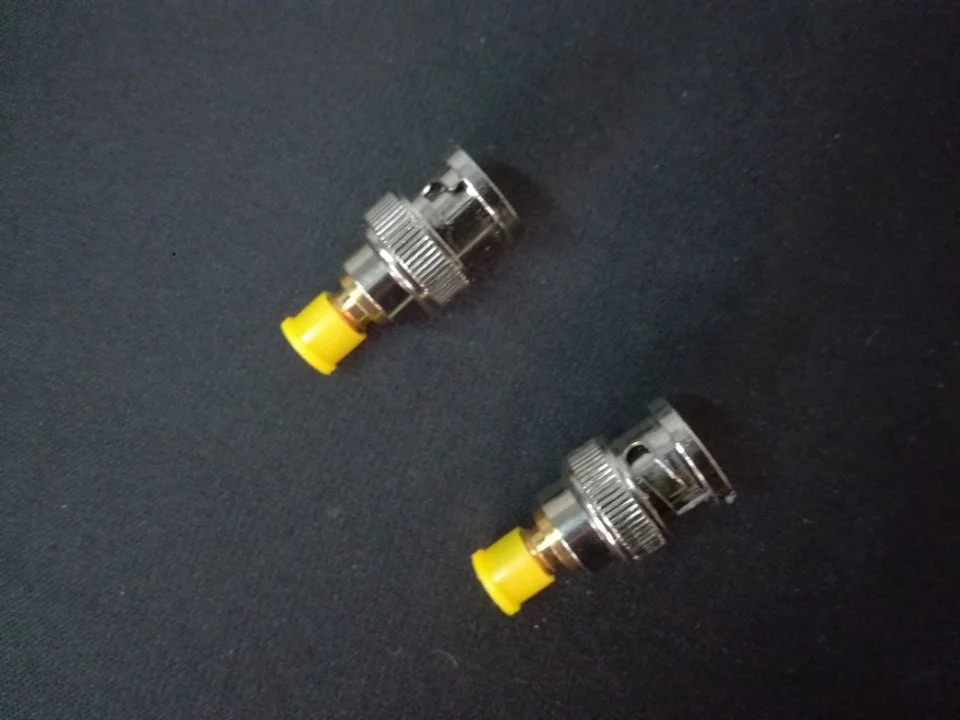

Двойное магнитное кольцо usb line one, bnc turn sma plug two, двойная головка sma line two.

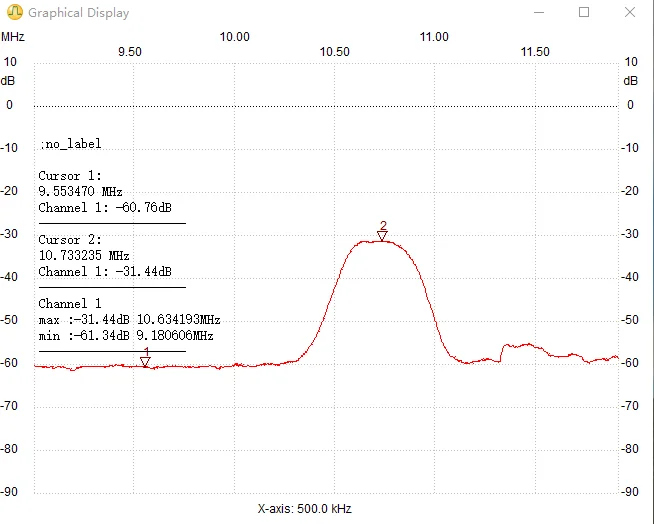

Керамический фильтр 10,7 МГц, Амплитудная кривая частоты

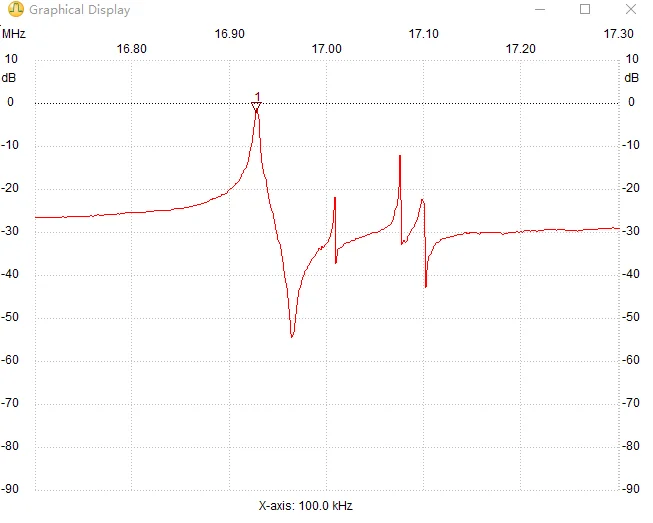

Кривая измерения вибрации кристалла 16,934 МГц

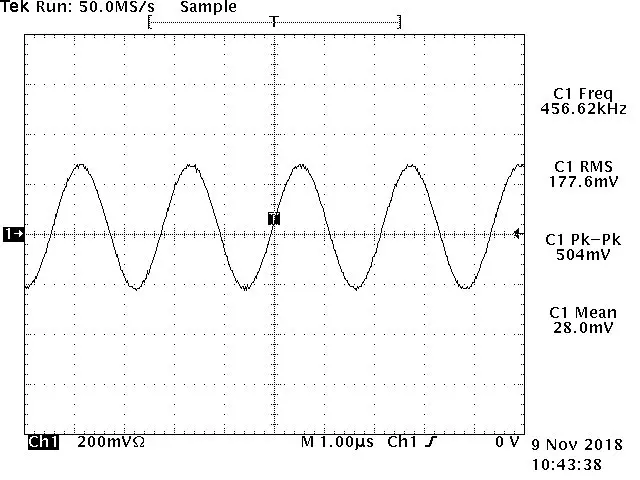

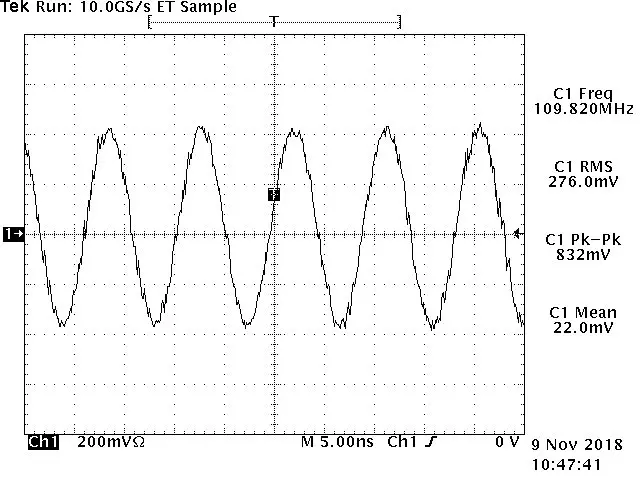

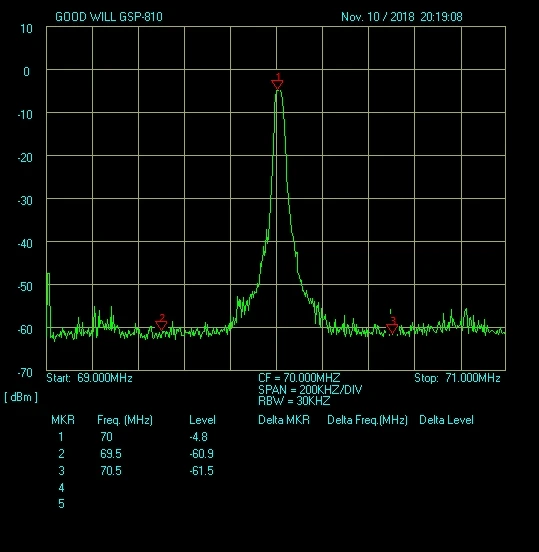

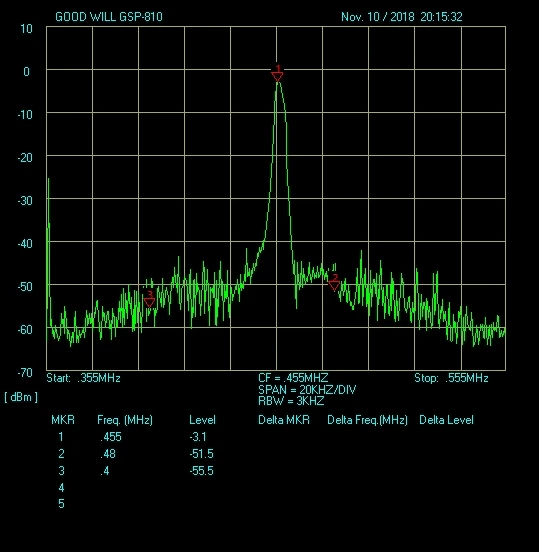

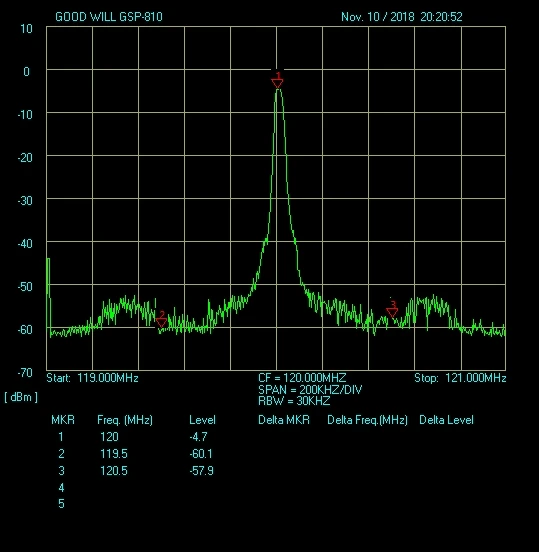

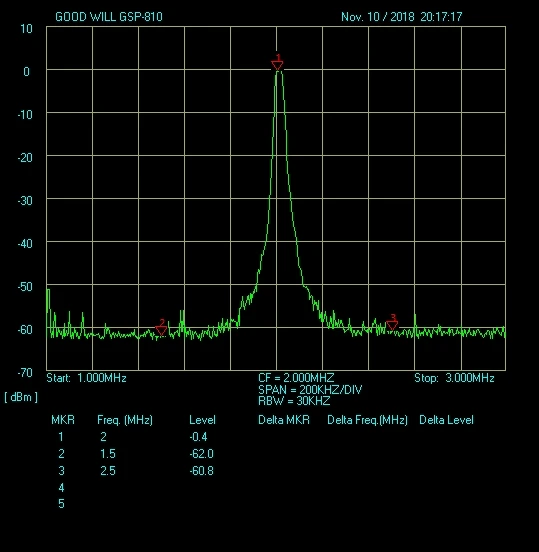

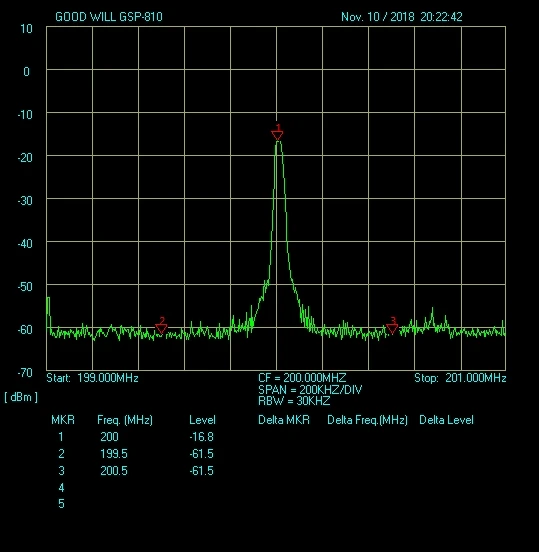

Диаграмма испытаний анализатора спектра выходной частоты 13, NWT-200
