1. Описание NWT-200:

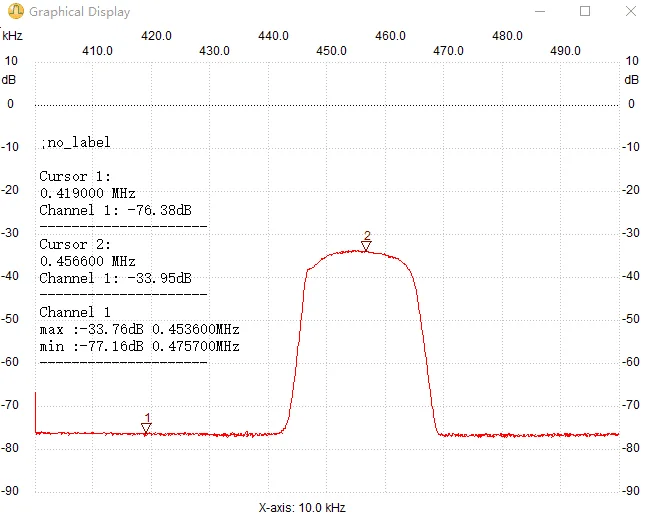

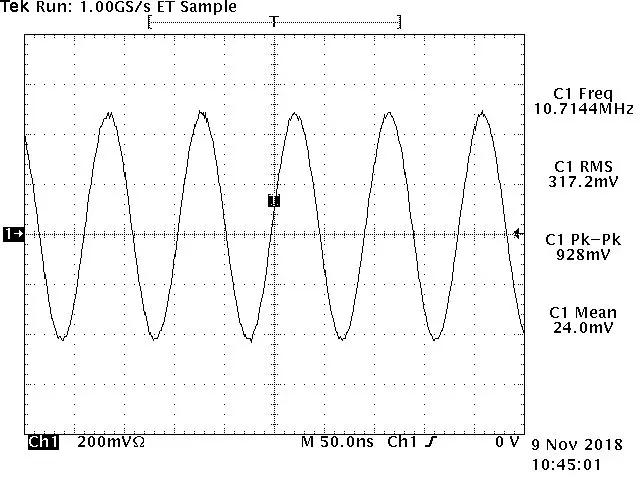

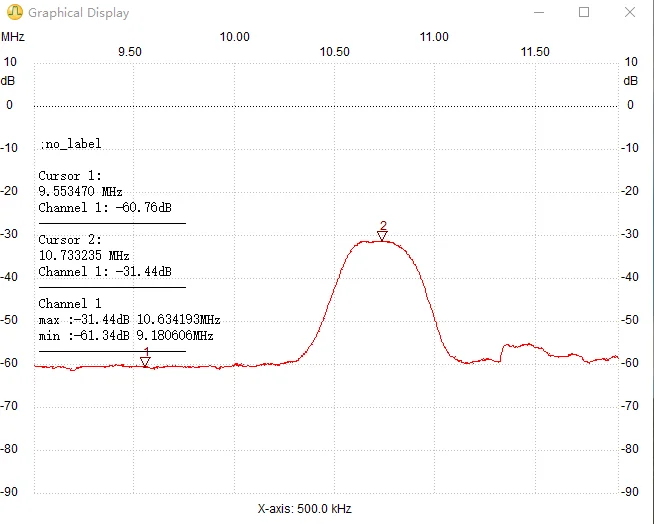

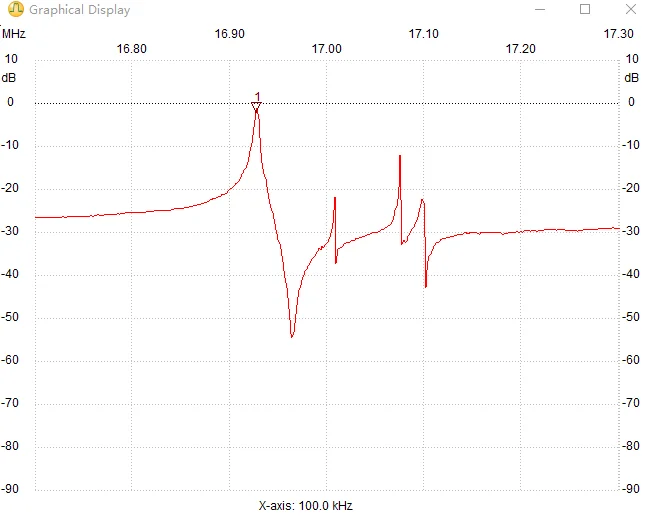

NWT-200 высокоточный, высокочастотный характеристический тестер с функциями источника сигнала и радиочастотного счетчика мощности. Популярное применение устройства заключается в тестировании амплитудных и частотных характеристик фильтров и схем усиления RF и в то же время имеет сверхвысокое тестовое разрешение 1 Гц. В то же время многие отечественные и зарубежные эксперты также используют оборудование серии NWT для тестирования коэффициента стоящей волны, индуктивности, емкости, мощности RF и функции в качестве источника сигнала.

2. NWT-200 схема (компьютерный usb-порт питания)

NWT-200 использует схему структуры цепи ft232 + pic16f876a + ad9951 + ad8307.

3, технические параметры

Рабочий ток всей машины: 170mA ~ 270mA (три набора реле в машине включены);

Динамический диапазон: лучше, чем 75 дБ;

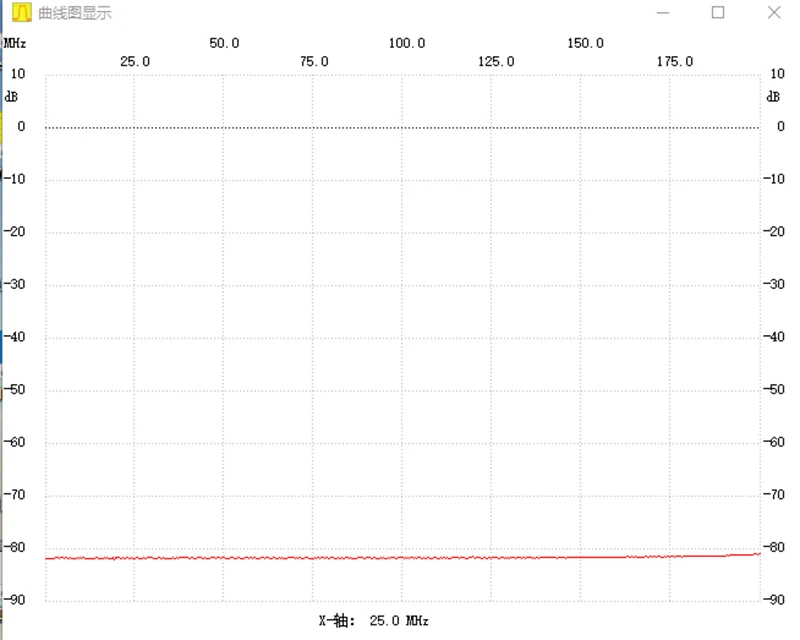

Нижний шум: -80 дБм (сопротивление 50 Ом);

Диапазон измерения частоты: 50 кГц ~ 200 МГц;

Разрешение измерения частоты: 1 Гц.

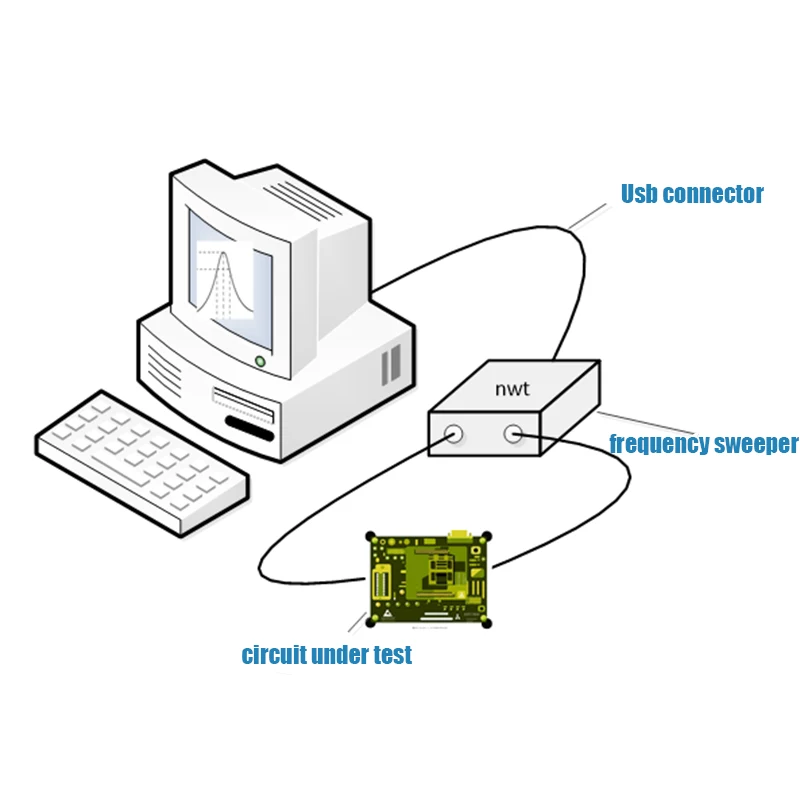

4. NWT-200 приблизительный метод использования

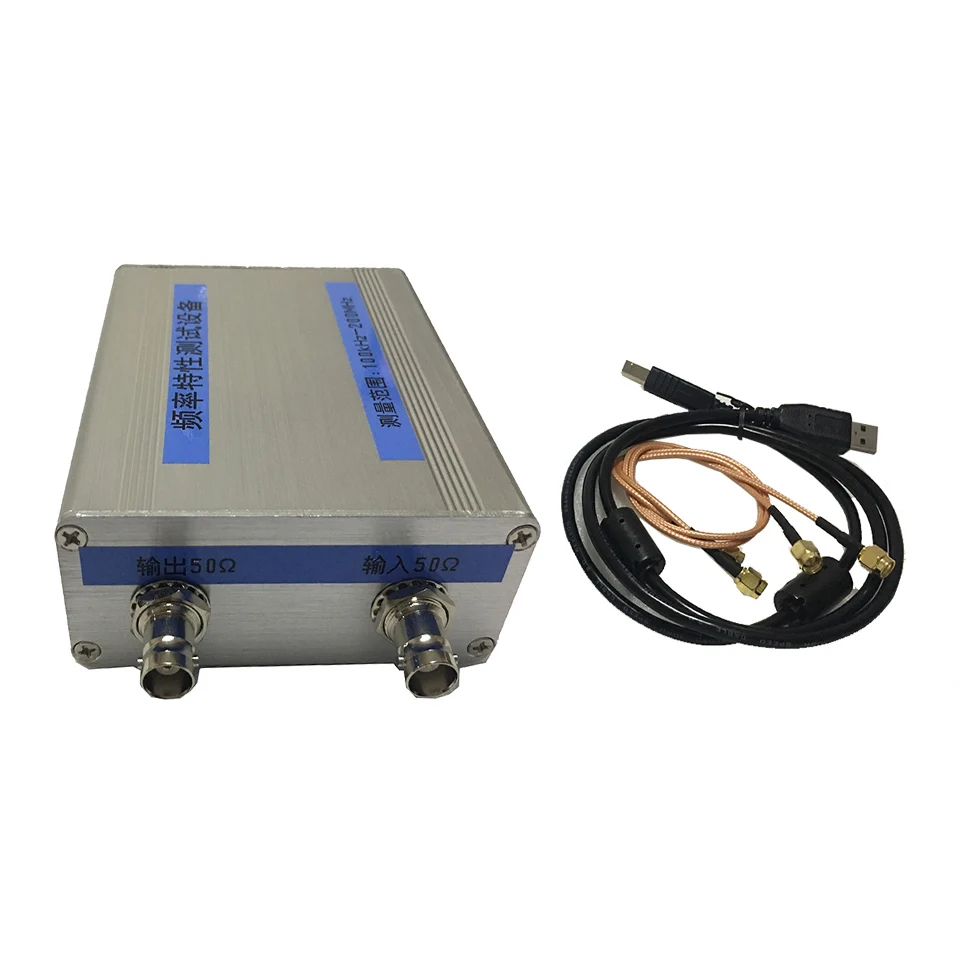

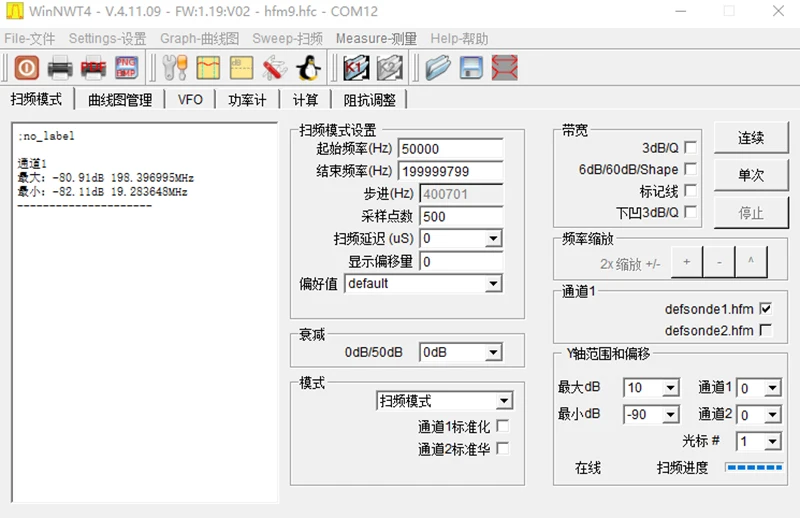

NWT-200 подключается к персональному компьютеру через usb-кабель и устанавливает соответствующее тестовое программное обеспечение NWT на персональном компьютере для измерения, которое является портативным и экономичным.

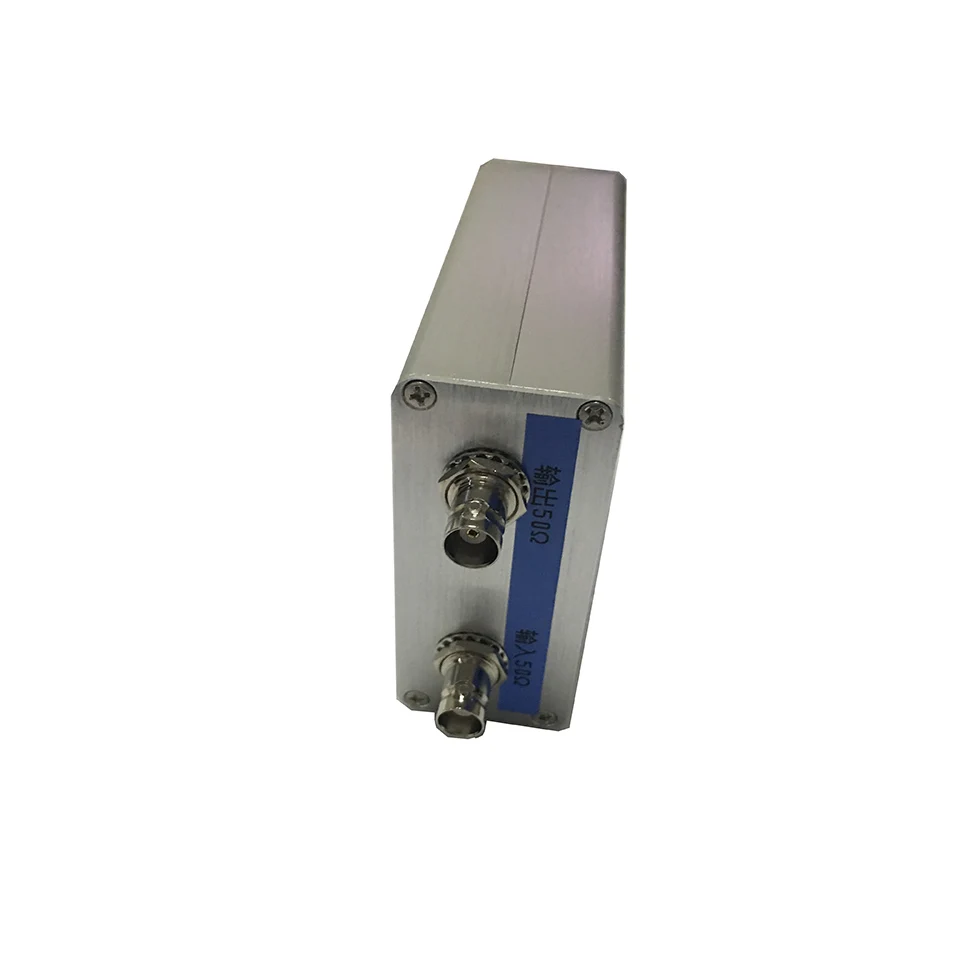

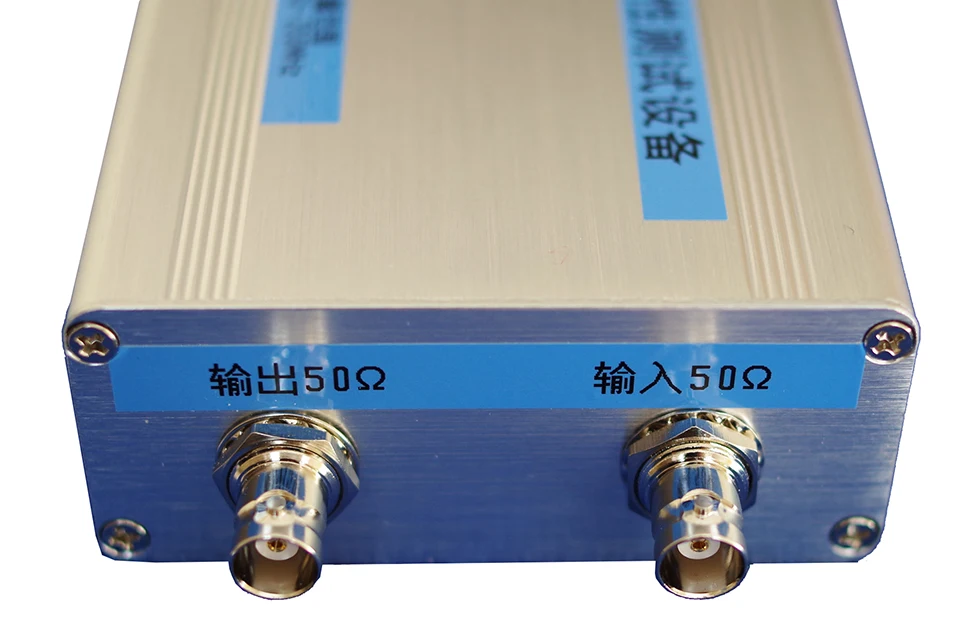

5, NWT-200 схема интерфейса

6. Требуется ли NWT-200 дополнительная мощность?

NWT-200 не требует дополнительного питания, просто используйте шнур питания, который поставляется с usb-кабелем компьютера.

7. NWT-200 защита цепи

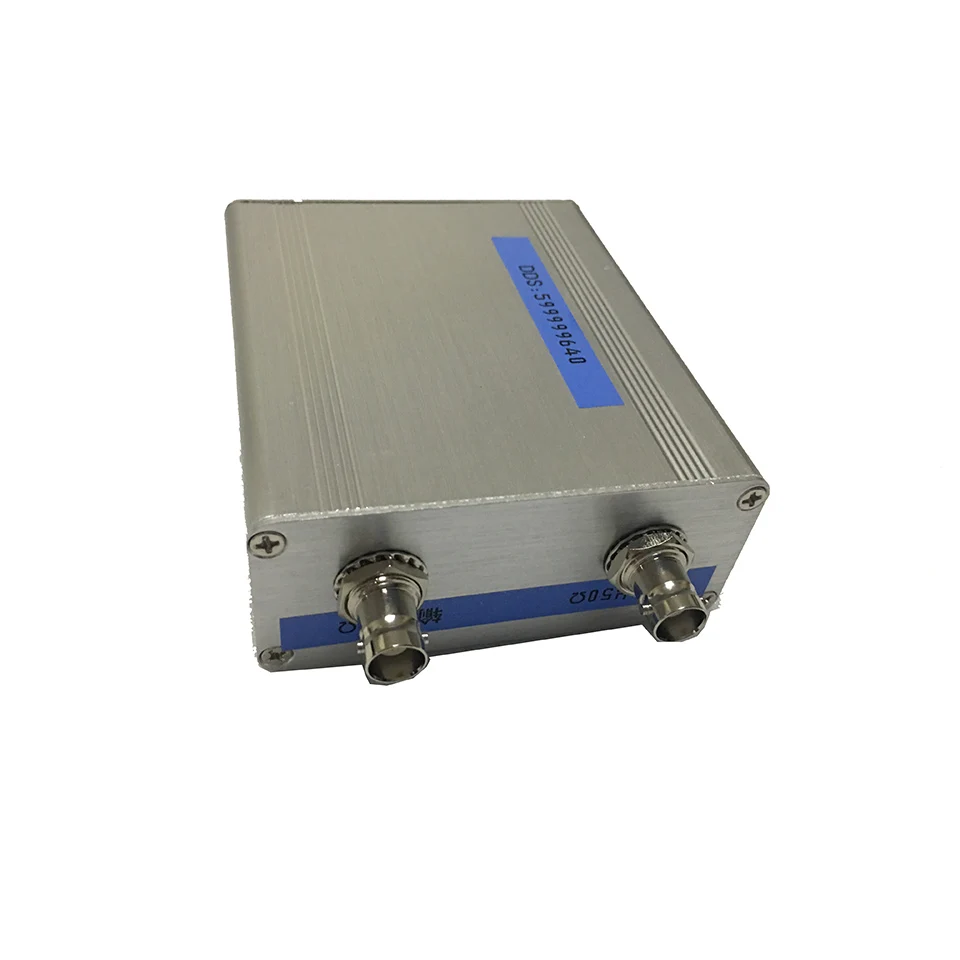

После трех раз модификации в процессе производства NWT-200, максимальное Экранирование всей машины оптимизировано. Нет дополнительных защитных железных оболочек и других материалов, которые должны быть добавлены на печатной плате, и вся плата pcb находится в алюминиевом корпусе. Защитный эффект также превосходен и не будет зависеть от алюминиевого корпуса.

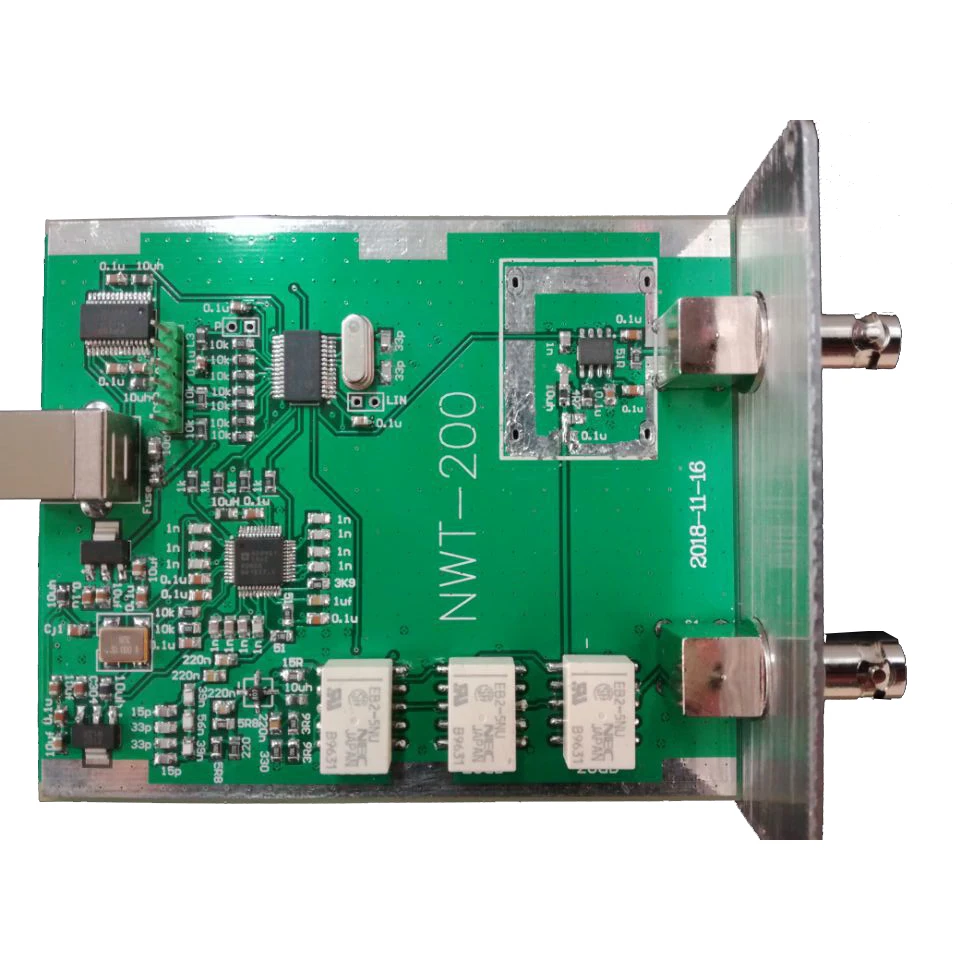

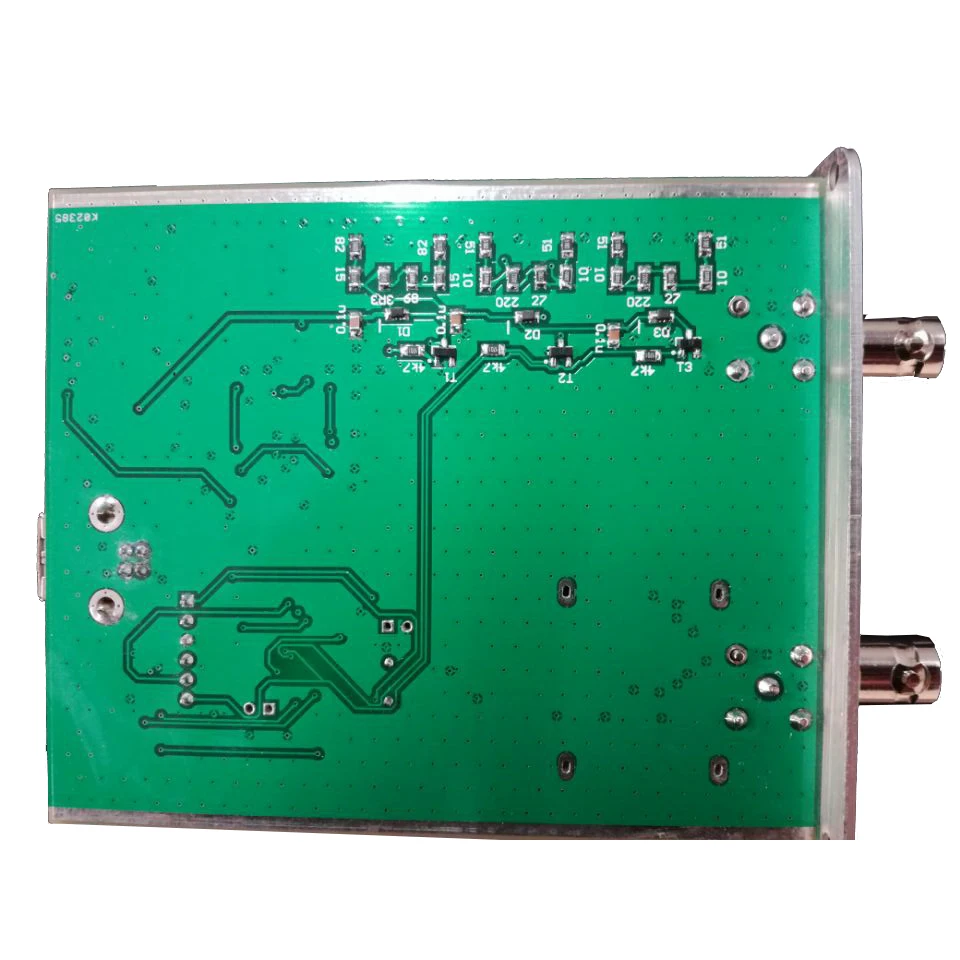

8, NWT-200 внутренняя монтажная плата
