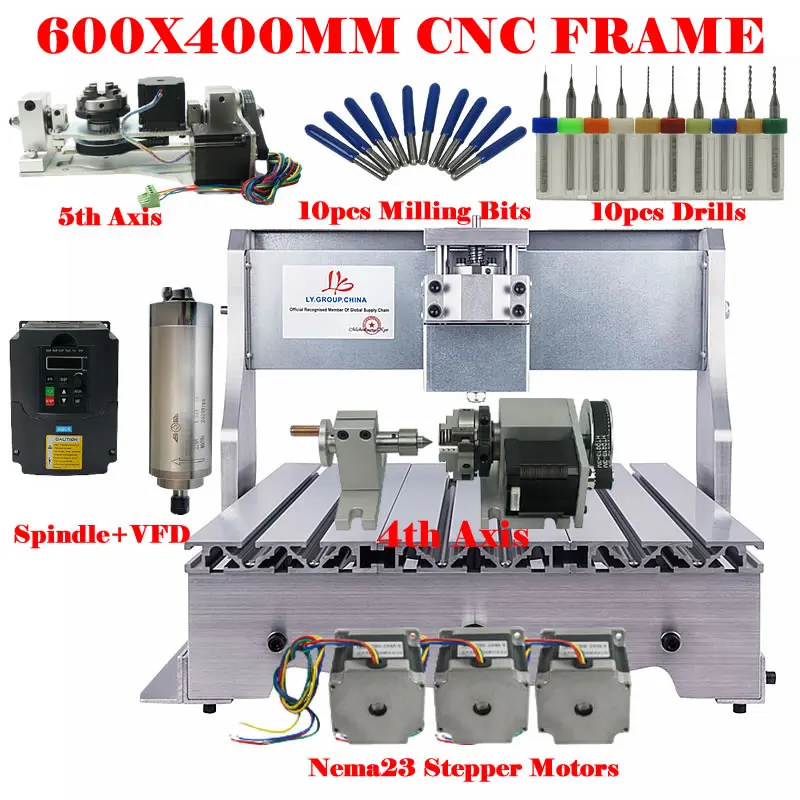

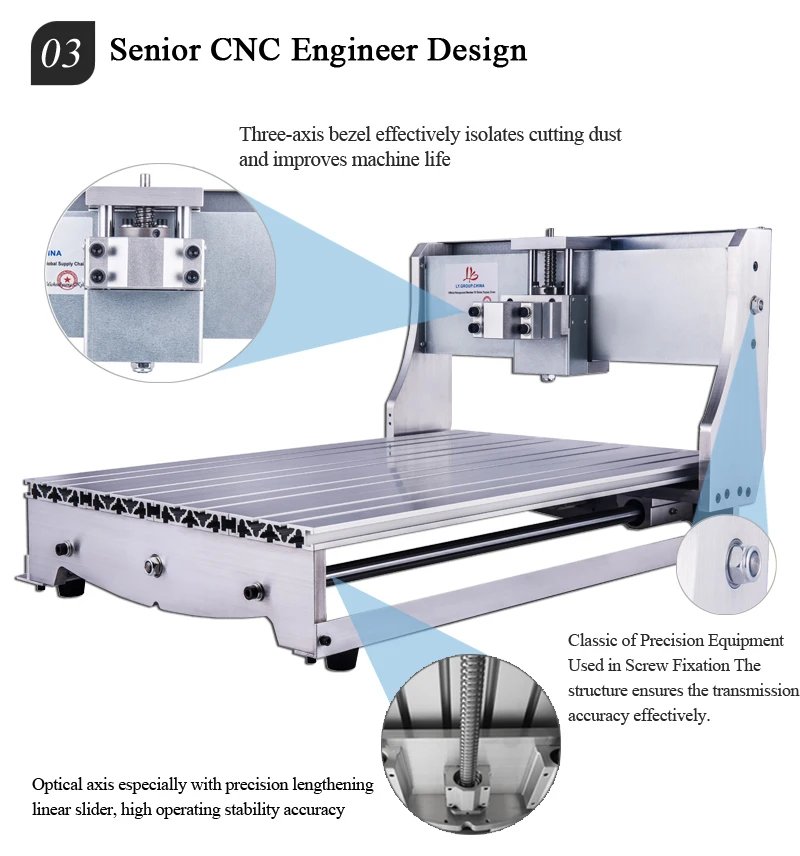

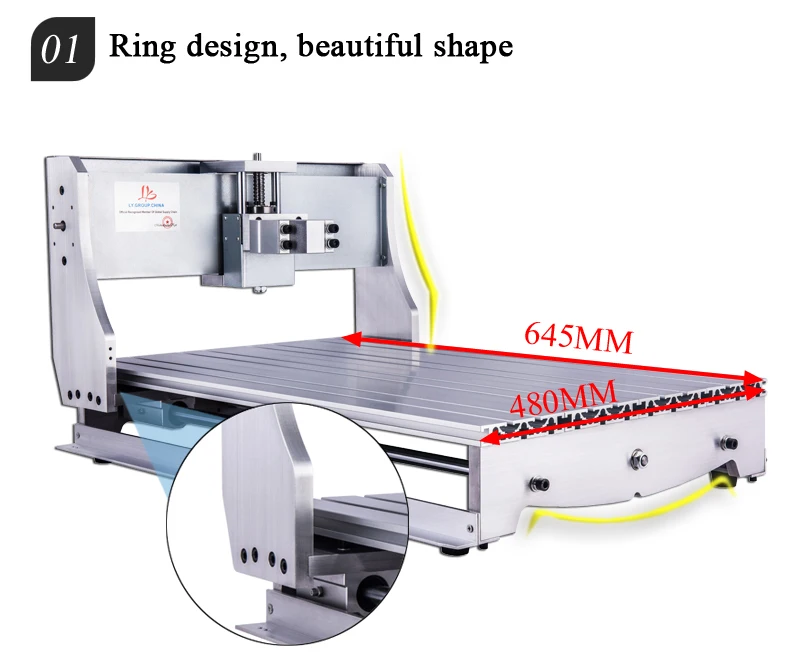

DIY CNC 6040 4-осевой 5-осевой металлический каркас 80 мм Шпиндельный зажим с 1500 Вт 2200 Вт кВт VFD для маршрутизатора по дереву с ЧПУ

Мини ЧПУ рама 6040 гравер фрезерный станок для DIY 600x400 мм маршрутизатор с 1,5 кВт 2.2квт шпиндель

Характеристики:

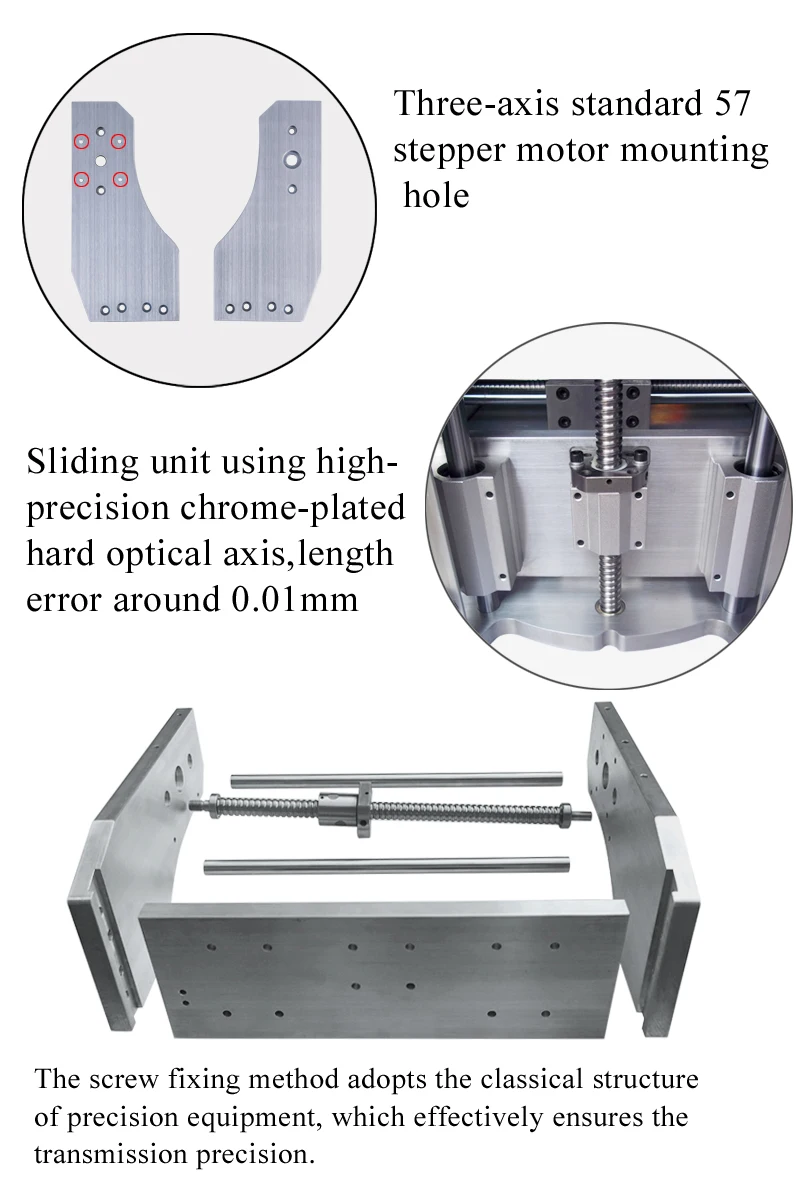

Тип винта: 1605 шариковый винт

Размеры машины: 860x690x550мм

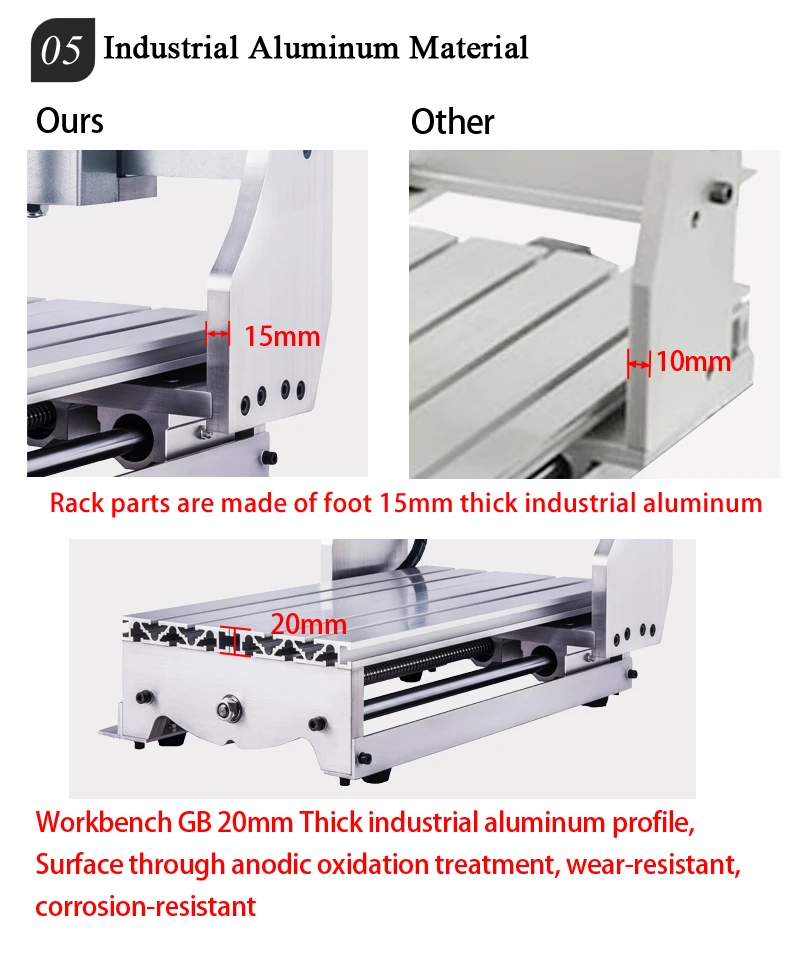

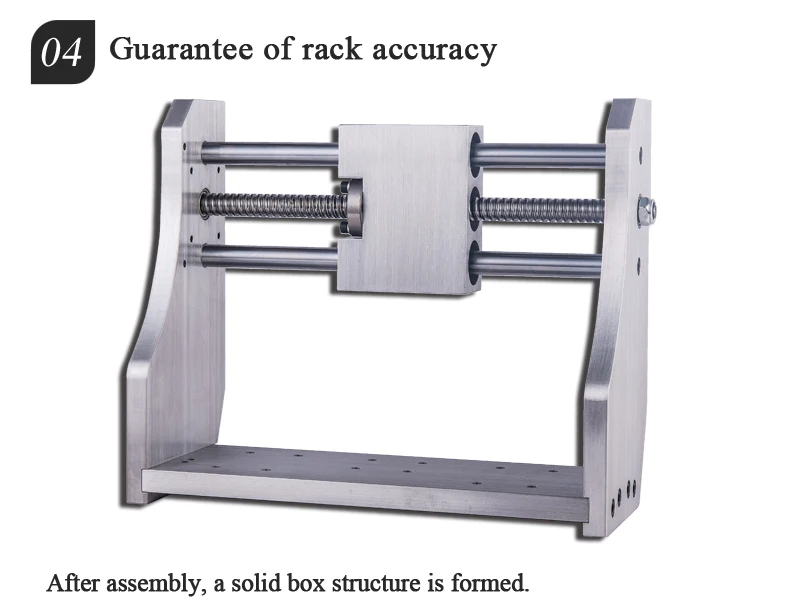

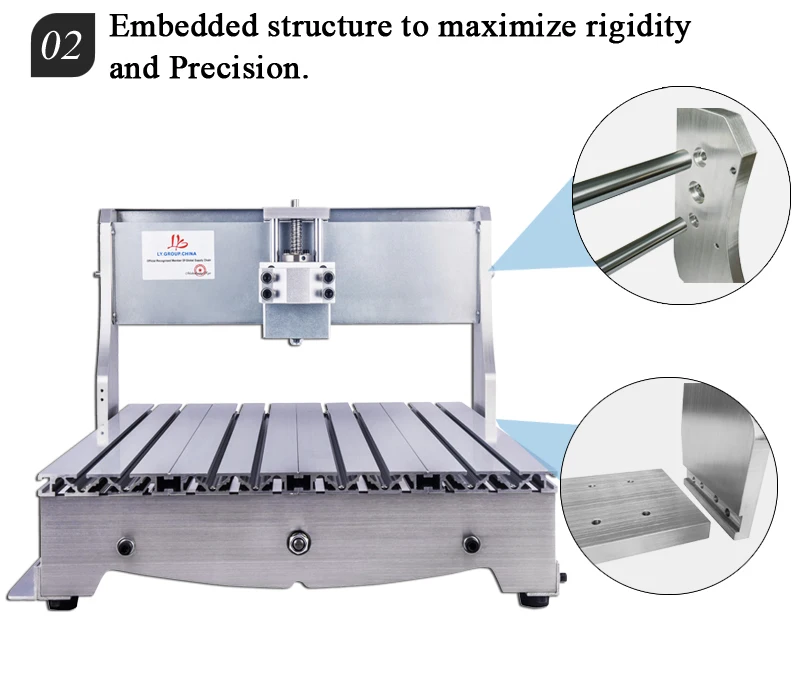

Материал стойки: 6061 и 6063 Твердый алюминиевый сплав (уникальные и специальные профили прессования прессформы, пусть поддельные карлики.)

Площадь Гравировки: 600x400мм

Ход оси Z:80 мм, Глубина гравировки зависит от длины края инструмента

Допустимая толщина материала: ≤ 80 мм

Тип рельса: Chromeplate Вал + линейные подшипники, Поверхностное упрочнение 61HRC

Диаметр шпинделя двигателя:65 мм (52 мм и 80 мм на выбор)

Размер шагового двигателя:57 мм

Точность повторного позиционирования: ≤ 0,03 мм

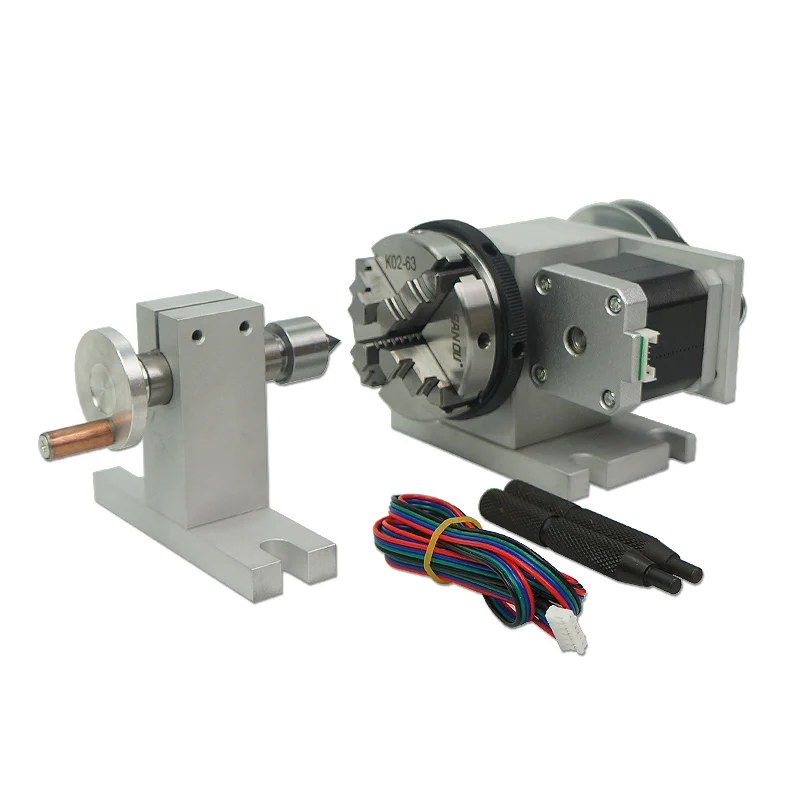

Ось вращения (4-я ось)

Описание: патрон: 65 мм 4-кулачковый патрон

Высота центра: 54 мм

Коэффициент снижения скорости: 4:1

Шаговый двигатель: двухфазный 42 шаговый двигатель

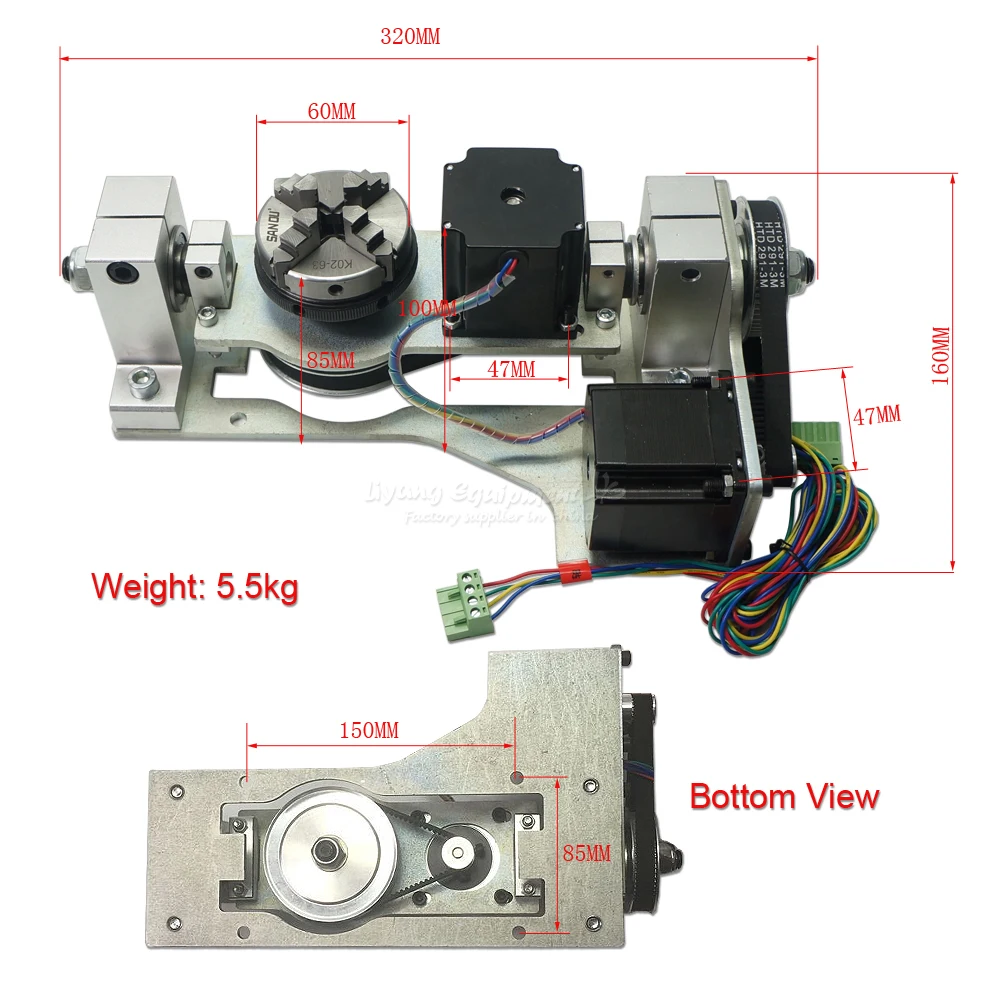

Ось вращения (5-я ось)

Четвертое Передаточное отношение оси: 4:1 (57 двухфазный 3а шаговый двигатель 1.2N)Коэффициент снижения пятой оси: 5: 1 (57 двухфазный 3 А шаговый двигатель 1.2N)

Четырехкулачковый патрон 60 мм

Максимальное зажимное устройство: Положительное направление: 40 мм;В противоположном направлении: 70 мм

Высота центра Четырех Осей: 55 мм

Пятая ось выше 4-й оси 44 мм

Расстояние фиксированного отверстия: 150 мм x 85 ммВес: 6 кг

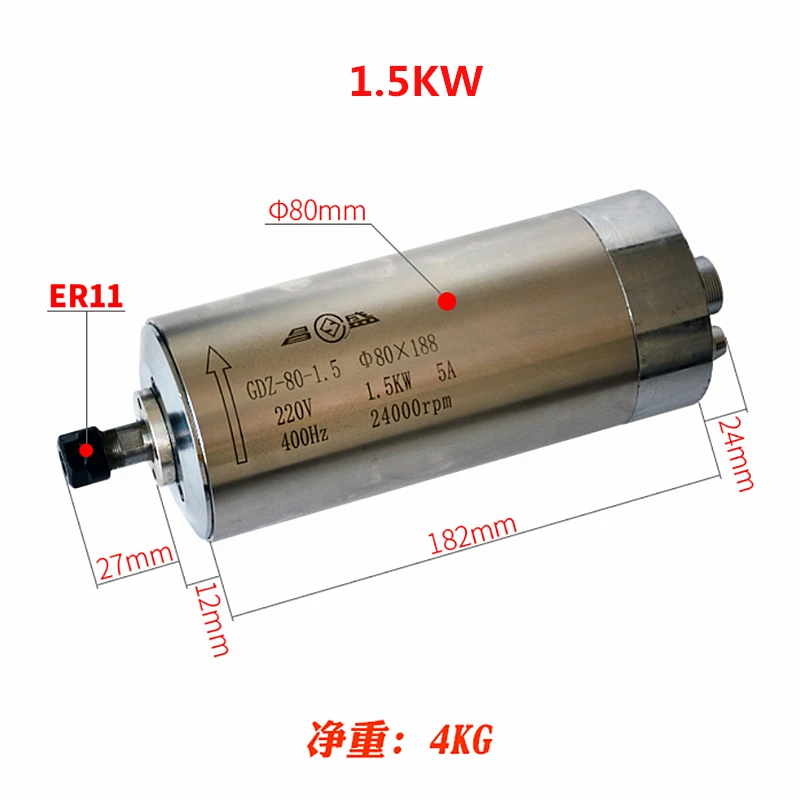

Мощность шпинделя: 1,5 кВт 80x188 мм ER11

Напряжение: 220 В (должен быть одобрен на выходе инвертора, не может быть непосредственно использован обычный бытовой электрический)

Ток: 5А частота: 400 Гц

Диаметр: 80 мм * 188 мм скорость: 0-24000 об/мин

Модель гайки: ER11-A-type Охлаждение: водяное охлаждение

Вес шпинделя: 4 кг

Флуоресцентный

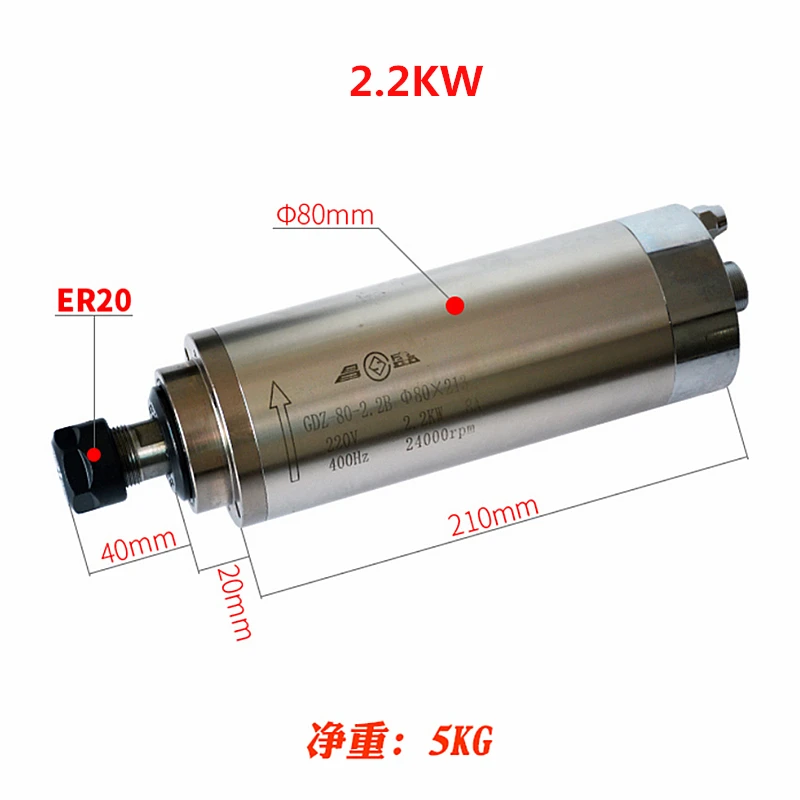

Мощность шпинделя: 2,2 кВт 80x213мм ER20

Напряжение: 220 В (должен быть одобрен на выходе инвертора, не может быть непосредственно использован обычный бытовой электрический)

Ток: 8А частота: 400 Гц

Диаметр: 80 мм * 213 мм скорость: 0-24000 об/мин

Модель гайки: ER20-A-type Охлаждение: водяное охлаждение

Шпинделя Вес: 6,0 кг

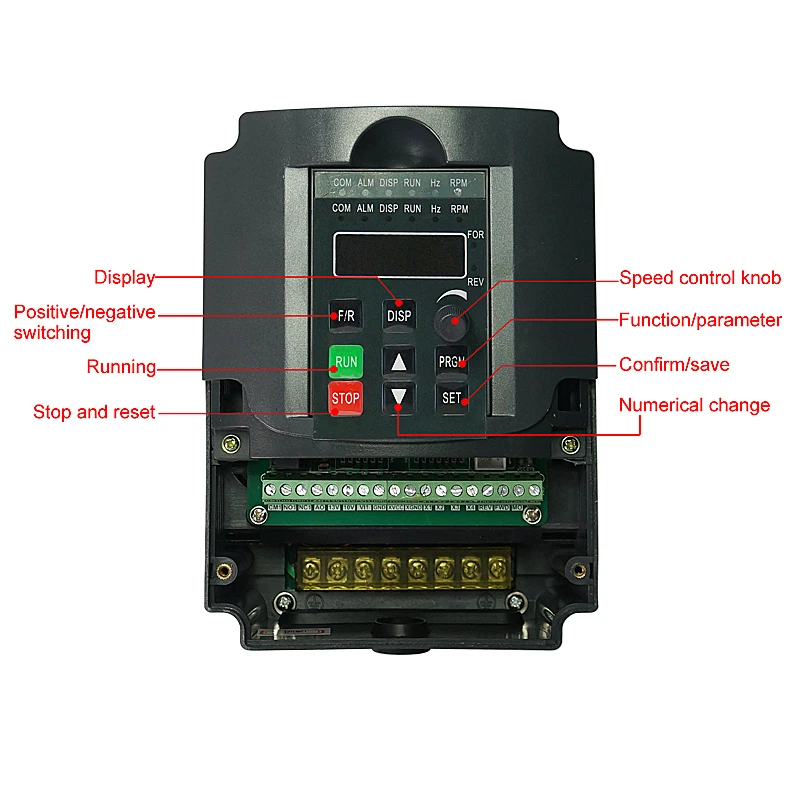

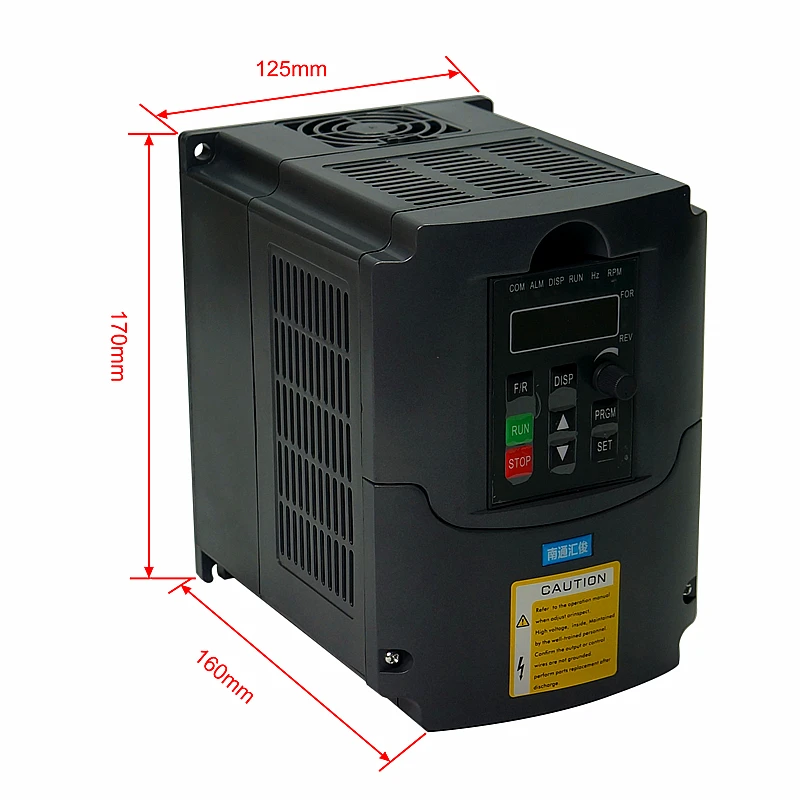

1.5KW/2.2KW Инвертор VFD:

Название

Привод переменной частоты

Модель

HY

Мощность

2.2 кВт/1,5 кВт

Входное напряжение

220VAC/50 Гц

Максимальная выходная частота

0-400 Гц

Выходное напряжение

3 phase0-220VAC

Вес

2,0 кг

Размер изделия

168*124*161 мм

Посылка с размером

210*170*210 мм

Приложение

Руководство (включая гарантийный талон)

Бесплатные подарки:

Фрезерные биты x10

Сверла x10
