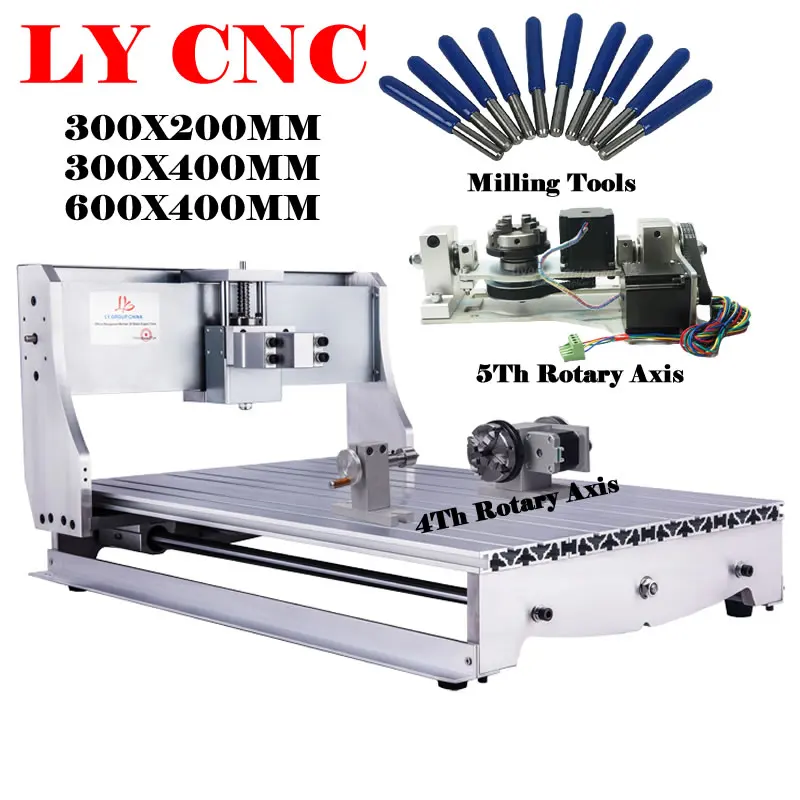

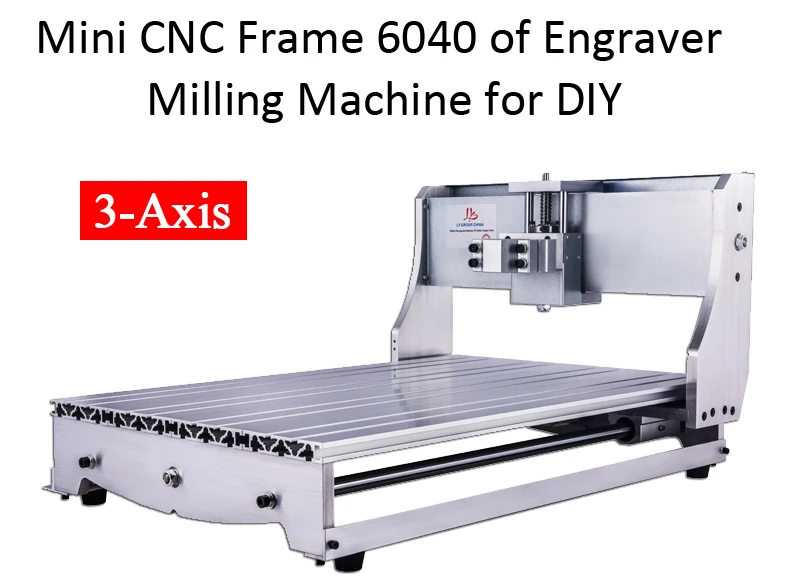

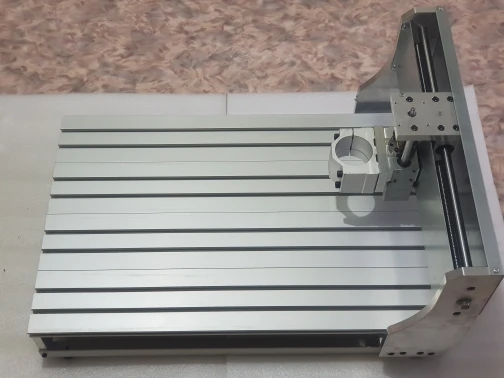

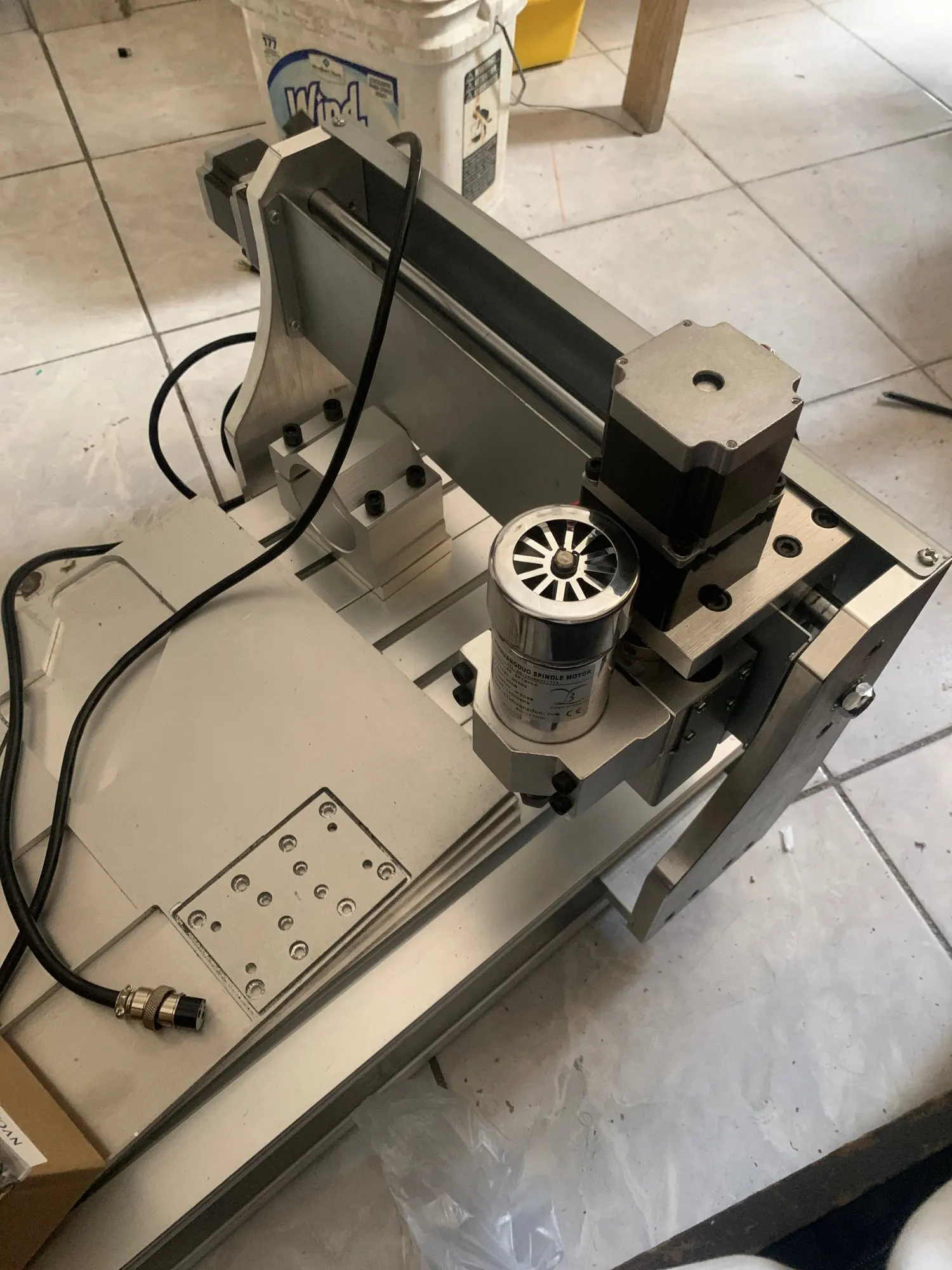

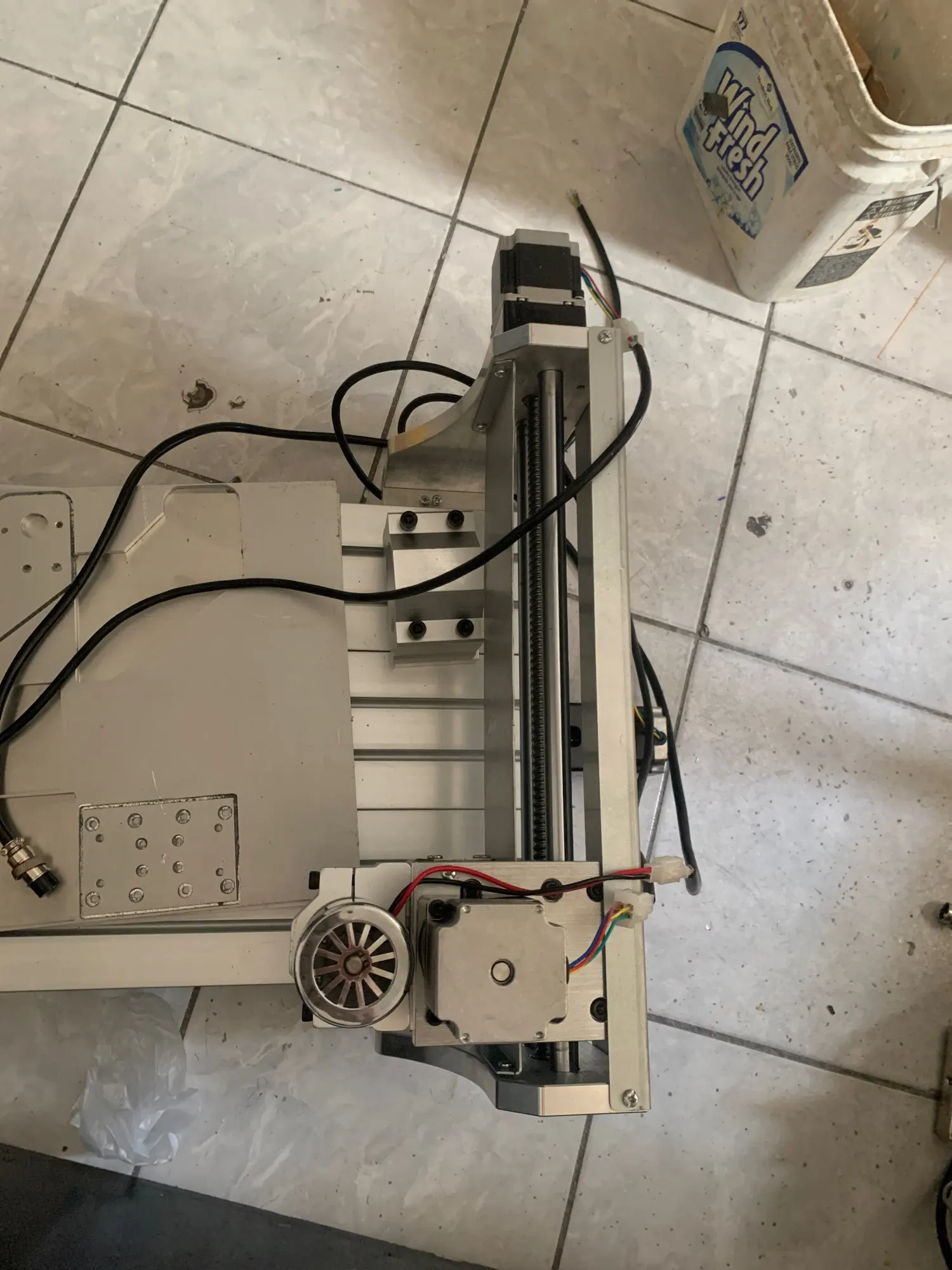

DIY мини ЧПУ рама 6040 гравер фрезерный станок для дерева металла ЧПУ 6040 3040 3020 маршрутизатор

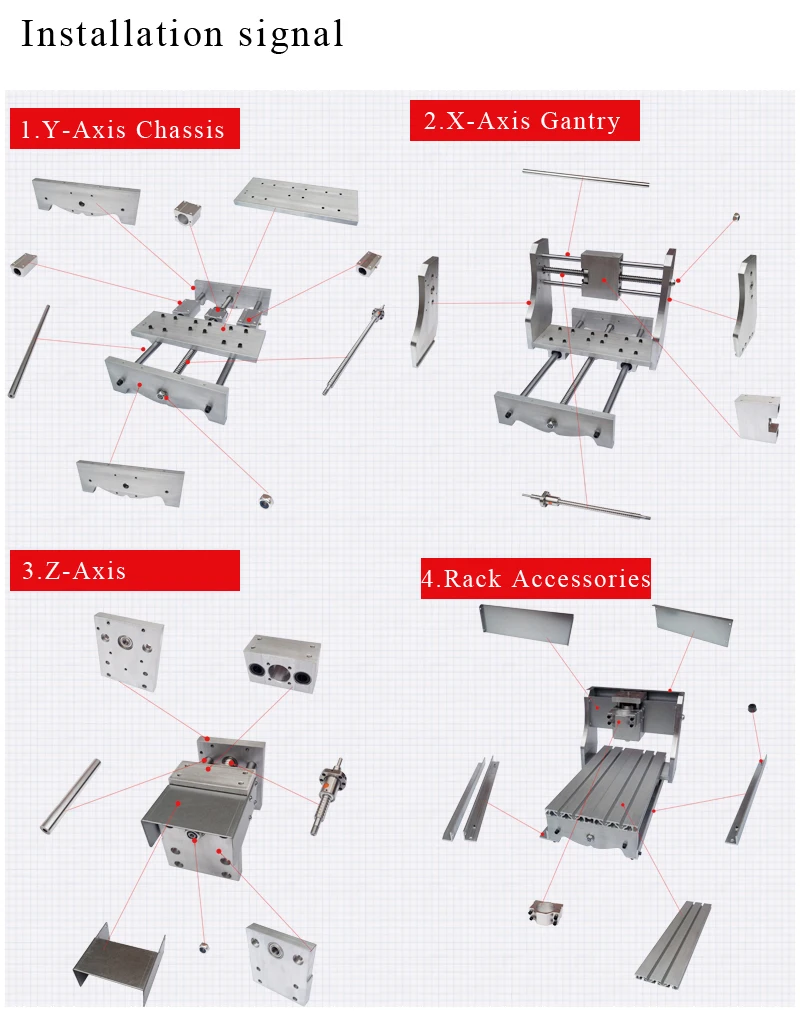

Модель и технические
Модель
Рамка CNC 3020/3040/6040
Атрибут
3 оси
3 оси + мотор
4 оси
4 оси + мотор
Ось
3 оси
3 оси
4 оси
4 оси
База шагового двигателя
Да
Да
Да
Да
Муфта
Нет
Да
Нет
Да
Шаговый двигатель
Нет
Да 57 мм
Нет
Да 57 мм

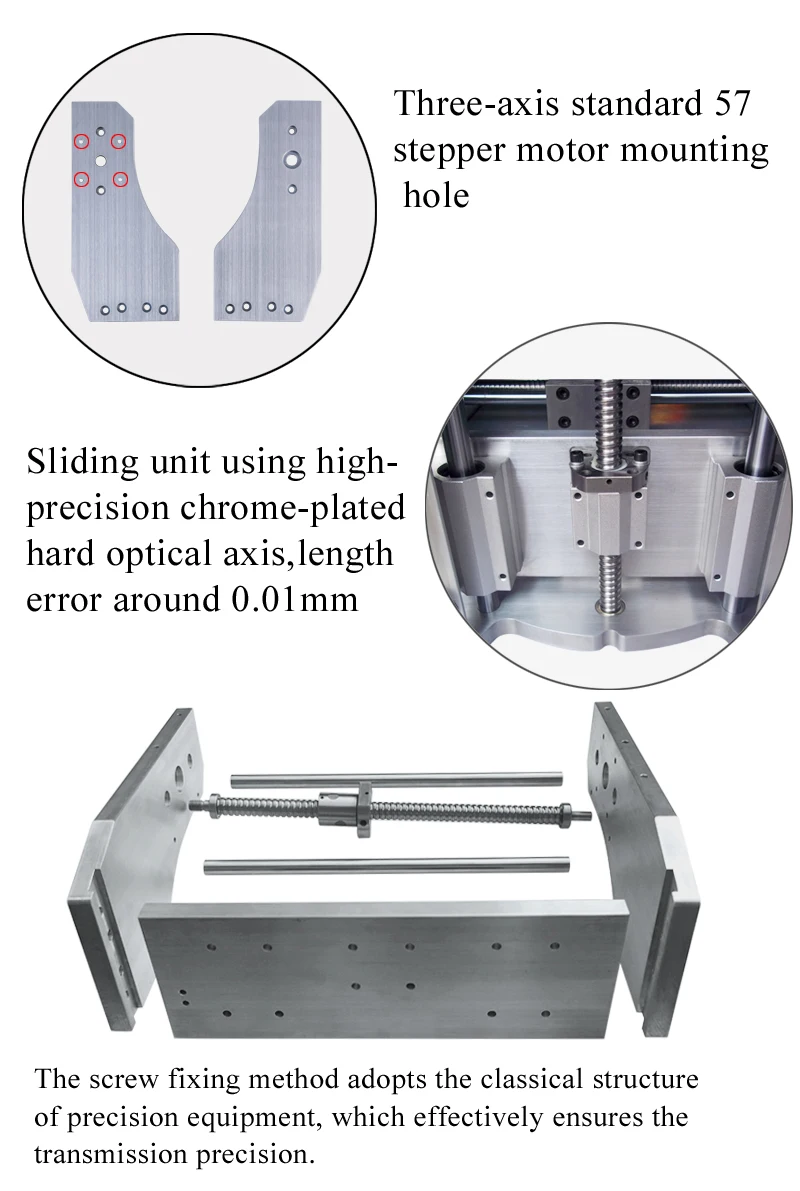

Тип винта
1605 шариковый винт
1605 шариковый винт
1605 шариковый винт
1605 шариковый винт
Взвешивание
34
36
37
39

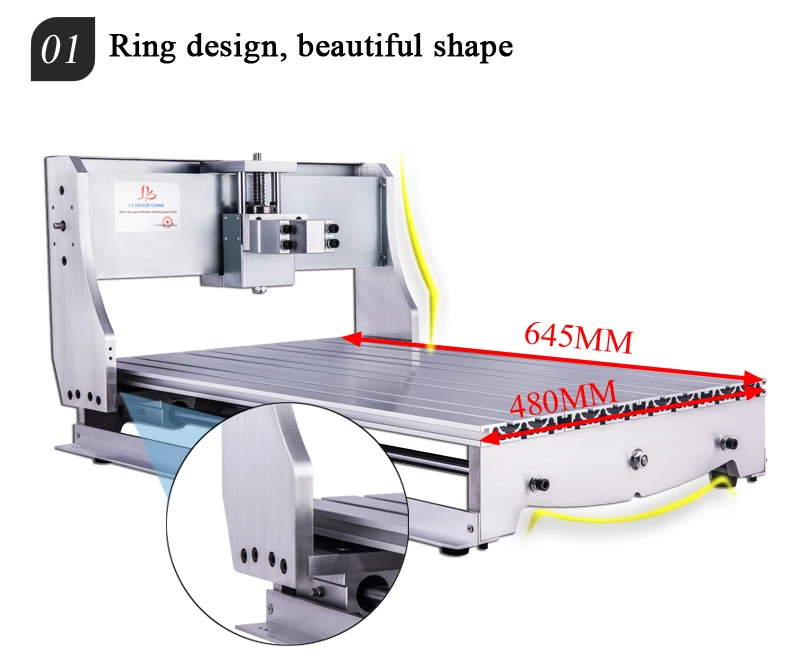

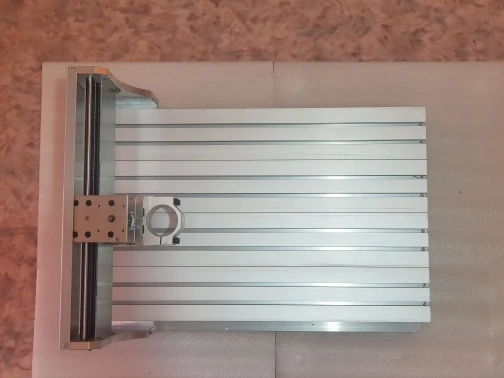

Размеры машины
3020 Оправа: x мм
3040 Рамка: x мм
6040 Оправа: x мм

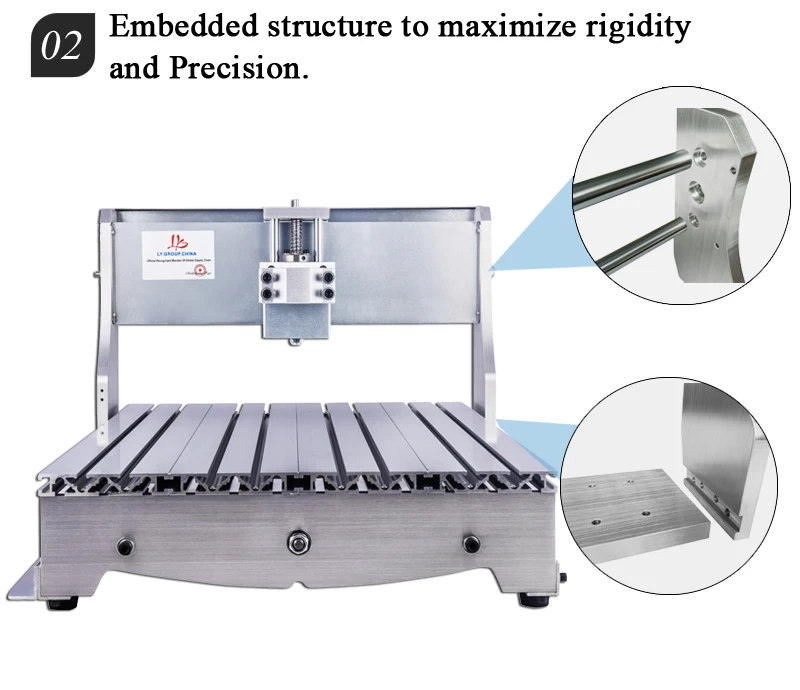

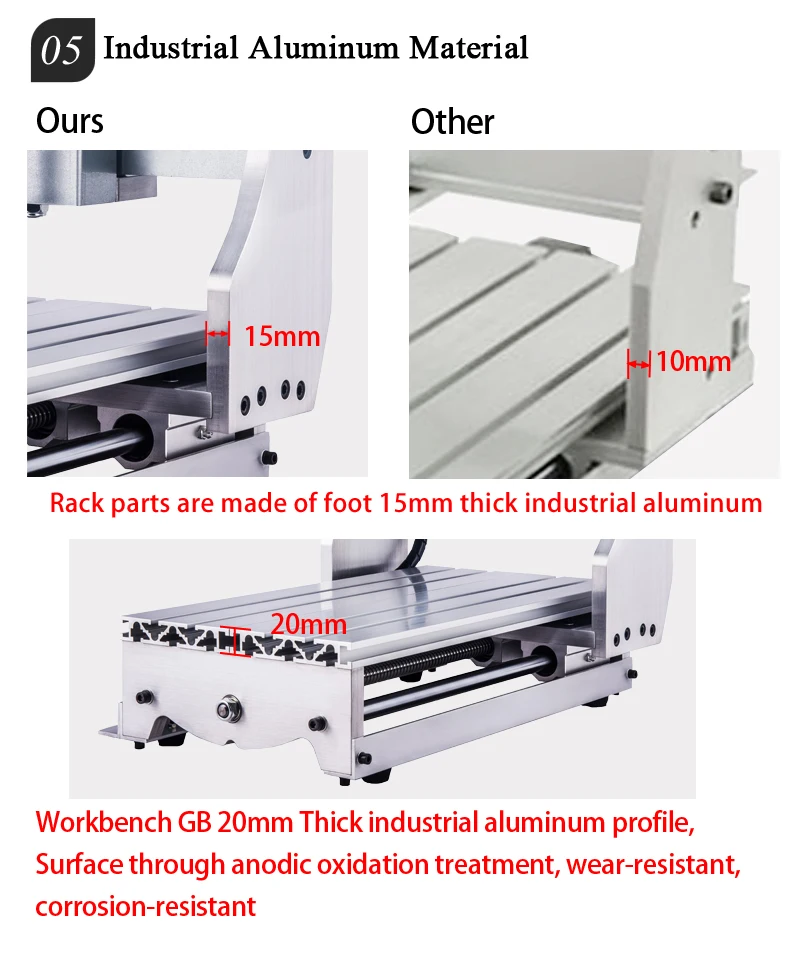

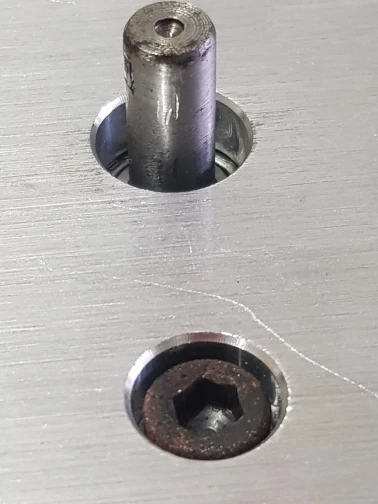

Материал стойки
Жесткий алюминиевый сплав 6061 и 6063(Уникальные и специальные профили для экструзии пресс-форм позволяют подделывать карликов.)
Область гравировки
3020 Рама: x мм
3040 Рама: x мм
6040 Рама: x мм
Ход оси Z
3020/3040 Оправа: 60 мм
6040 Оправа: 80 мм, глубина гравировки зависит от длины кромки инструмента
Приемлемая толщина материала
3020/3040 Оправа: ≤ 60 мм
6040 Оправа: ≤ 80 мм

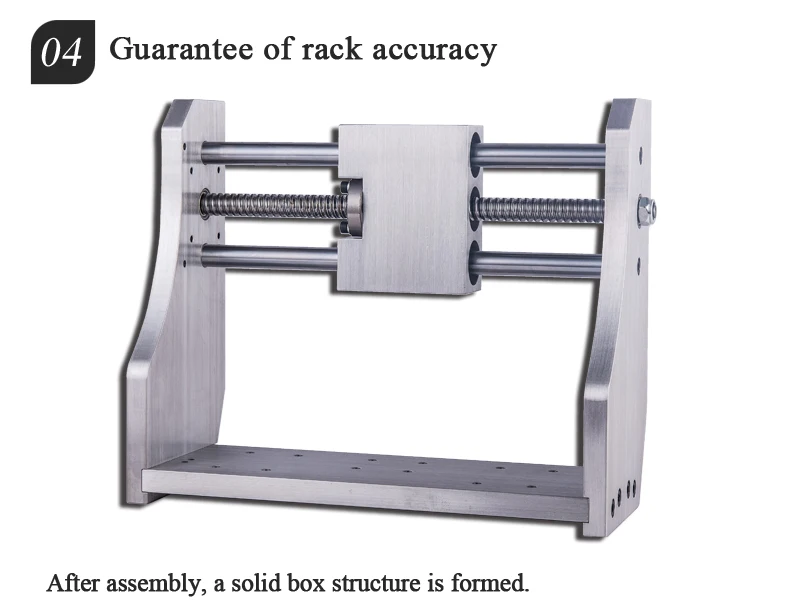

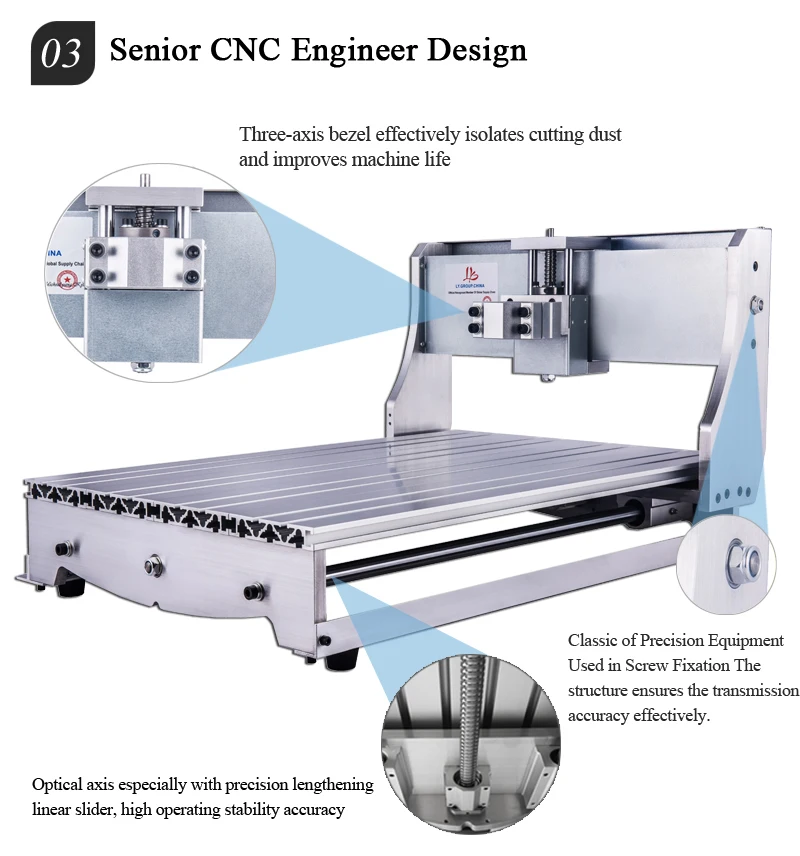

Тип рельса

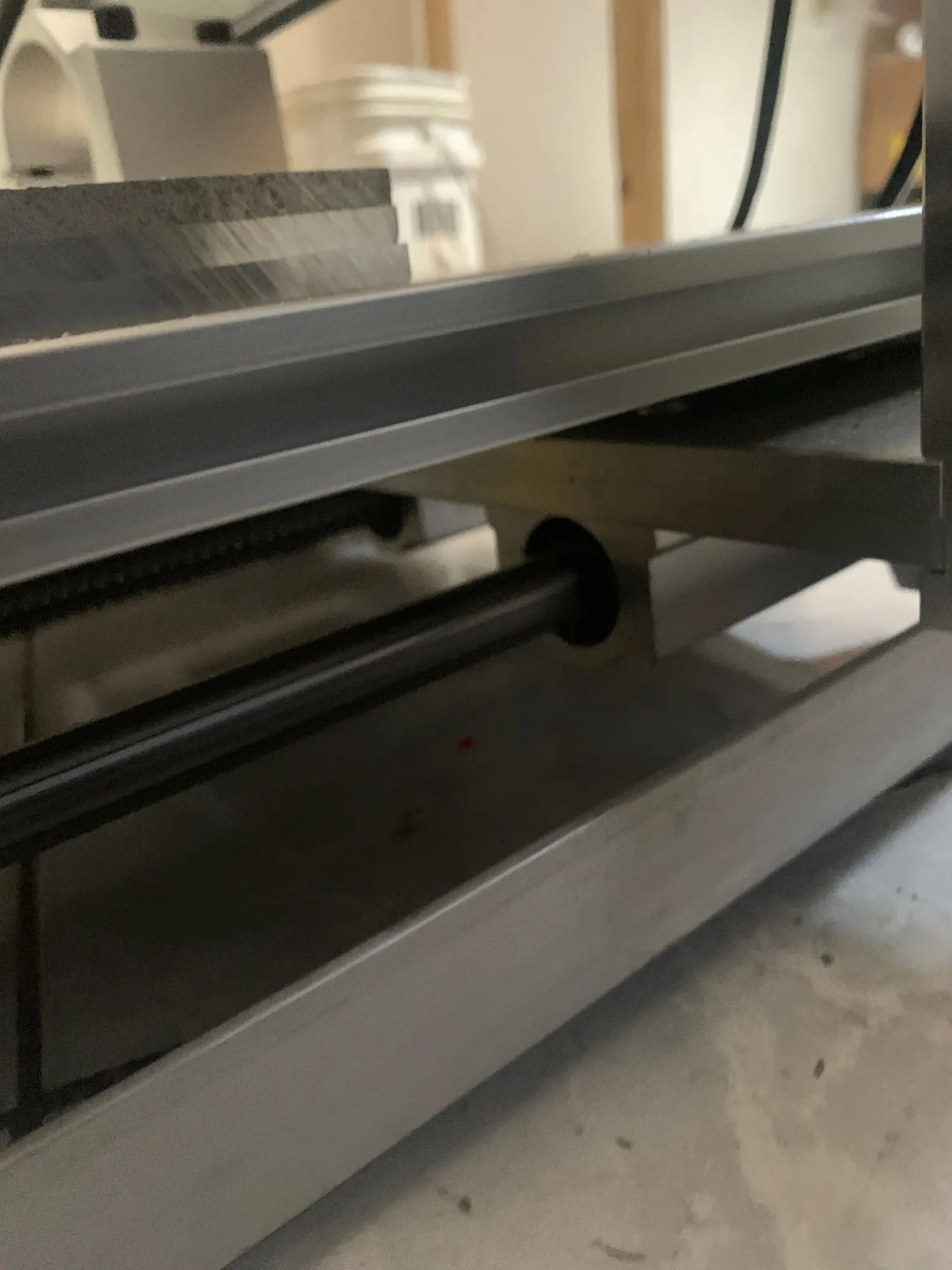

Хромированный вал + линейные подшипники, закалка поверхности 61HRC

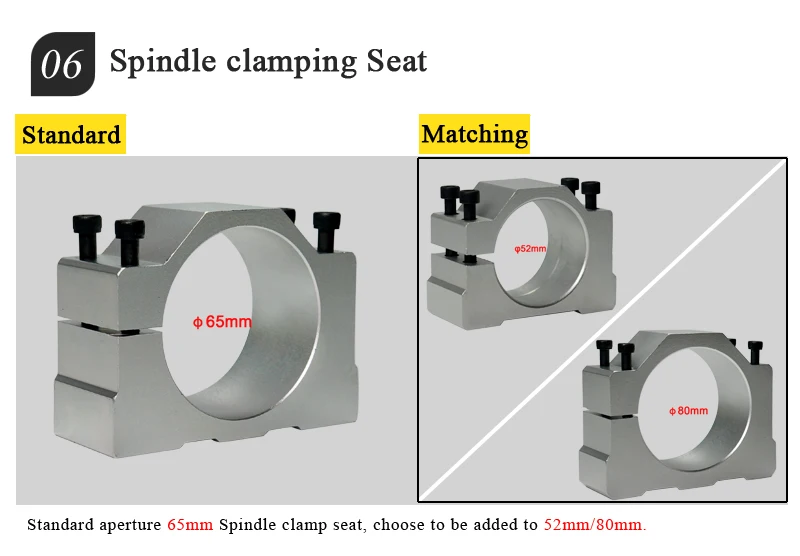

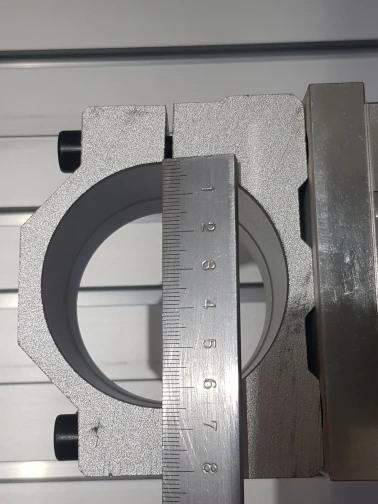

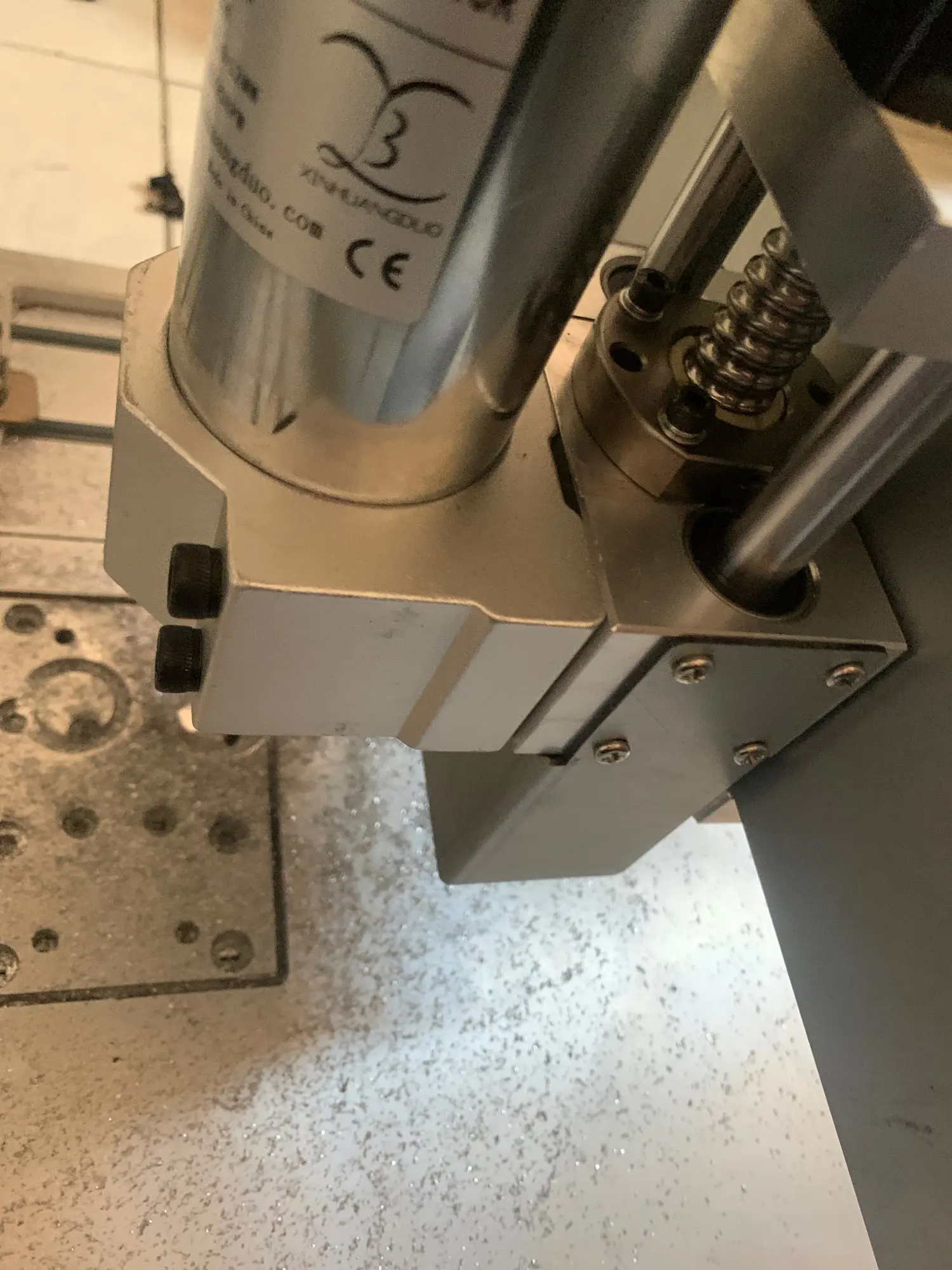

Диаметр шпиндельного двигателя
3020/3040 Оправа: 52 мм (65 мм на выбор)
6040 Оправа: 65 мм(52 мм и 80 мм на выбор)
Размер шагового двигателя
57 мм
Точность повторного позиционирования
≤ 0,03 мм
3020/3040Параметры шагового двигателя рамы:
Модель: 57BYGH56
Ток: 3А
Угол шага: 1,8
Выходной крутящий момент: 1,2 нм
Длина двигателя: 56 мм (ручное измерение, Возможная погрешность)
Длина выходного вала: 22 мм
Диаметр выходного вала: 8 мм
Режим выходного вала: выходной вал одиночный выходной вал
Способ подключения: четыре фазы (Красный A, зеленый C, желтый B, синий D)
6040Параметры шагового двигателя рамы:
Модель: 57BYGH76
Ток: 3А
Выходной крутящий момент: 1,5 Нм
Длина двигателя: 76 мм (ручное измерение, Возможная погрешность)
Длина выходного вала: 23 мм
Диаметр выходного вала: 8 мм
Режим выходного вала: выходной вал одиночный выходной вал
Способ подключения: четыре фазы (Красный A, зеленый C, желтый B, синий D)

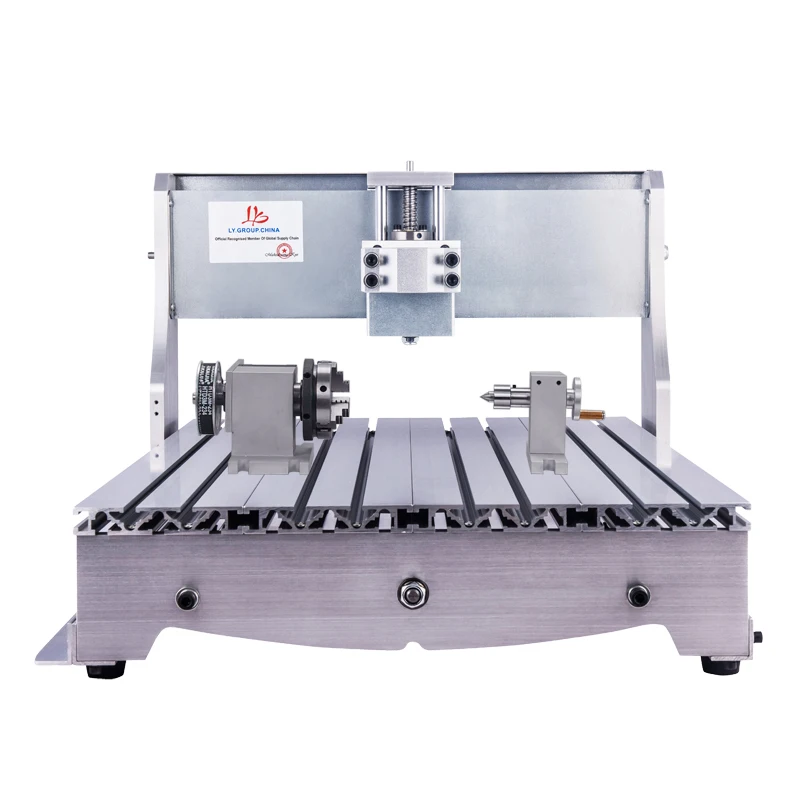

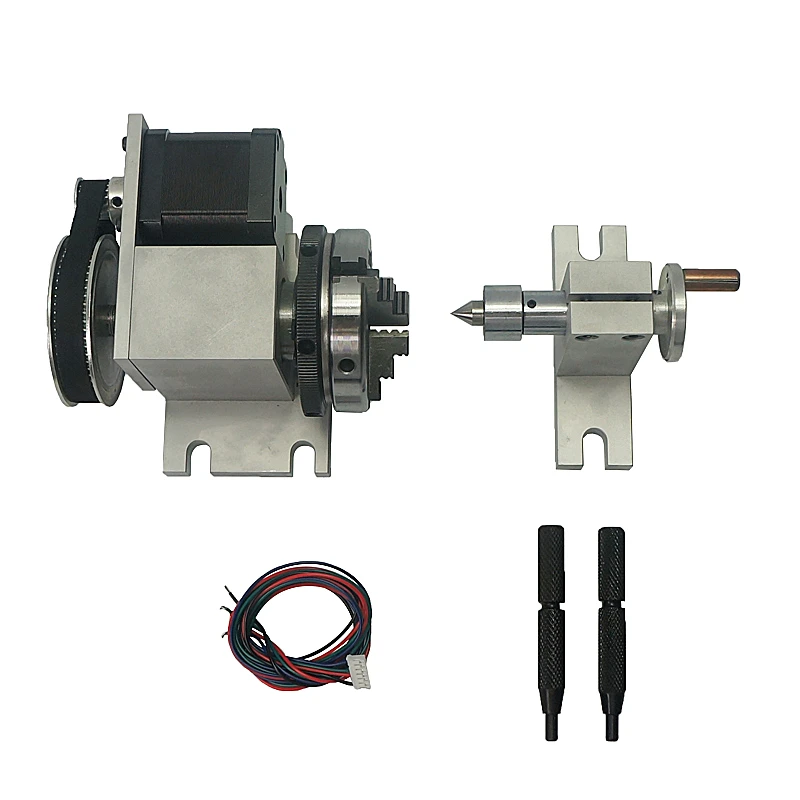

4-я/5-я ось
Описание:
3020 рама 4-я ось:
Номер модели:K-50
Патрон:3-кулачковый патрон 50 ммВысота центра: 44 ммКоэффициент снижения скорости: 4:1Шаговый двигатель: двухфазный 42 шаговый двигательРазмер: 127 мм * 118 мм * 75 мм

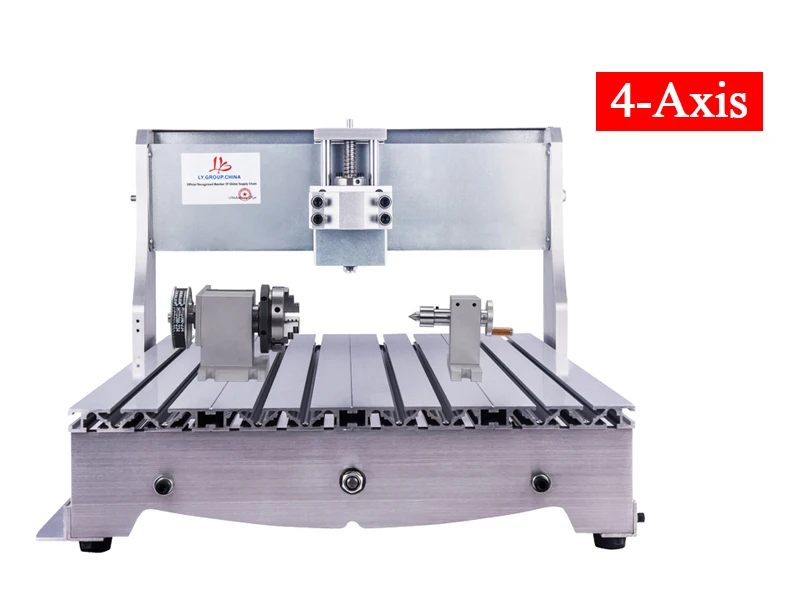

3040/6040 рама 4-я ось:4-я ось:
Номер модели:K-65
Патрон:3-кулачковый патрон 65 ммВысота центра: 54 ммКоэффициент снижения скорости: 4:1Шаговый двигатель: двухфазный 42 шаговый двигательРазмер: 128 мм * 122 мм * 85 мм
Передаточное число пятой оси: 5: 1 (57 двухфазный шаговый двигатель 3 А 1,2 Н)
Четырехкулачковый патрон 60 мм
Зажим: Положительное направление: 40 мм; В противоположном направлении: 70 мм
Высота центра четвертой оси: 55 мм
Пятая ось выше 4-й оси 44 мм
Нижнее фиксированное расстояние отверстия: 150 мм x 85 мм
