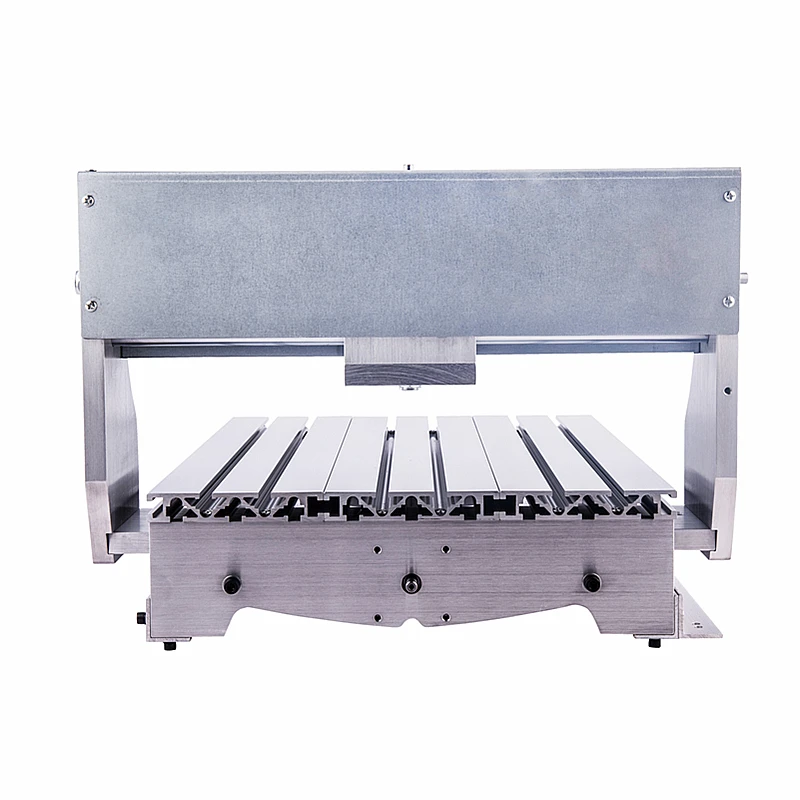

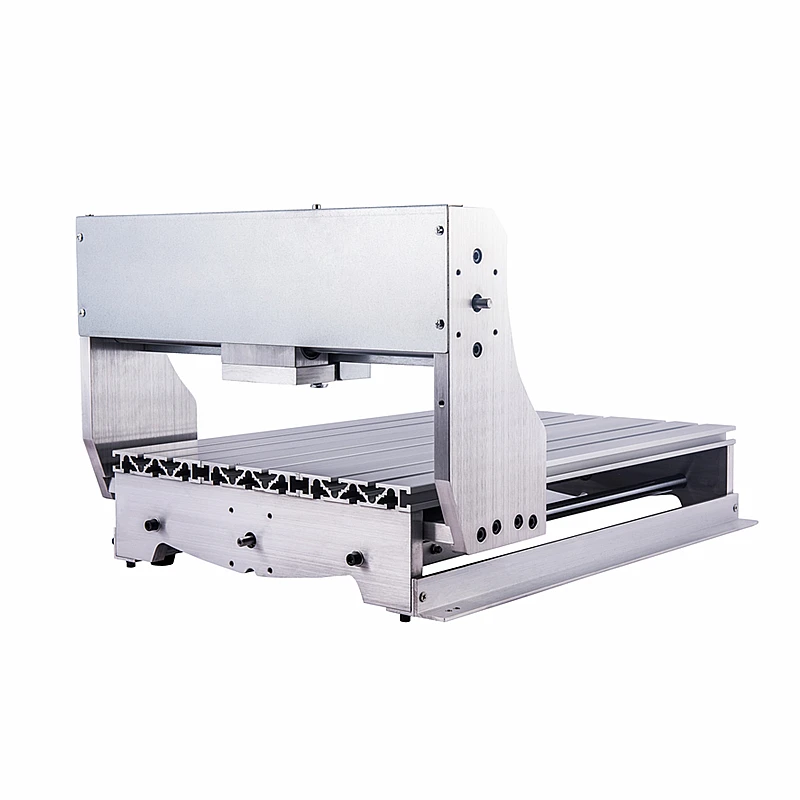

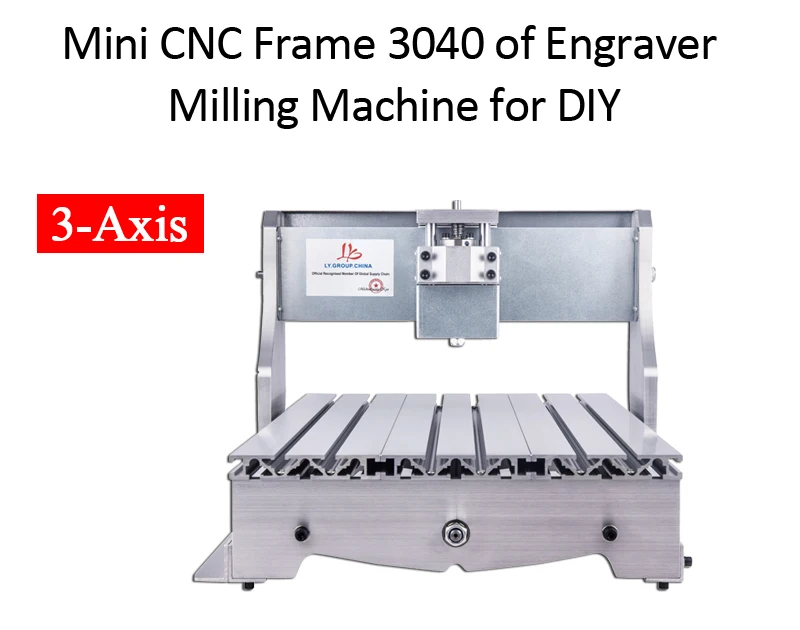

Мини фрезерный станок с ЧПУ рамка 3020 3040 гравер фрезерный станок для DIY 3040 3020 4 оси CNC Router
Модель и технические характеристики
Модель
Рама для 3040 с ЧПУ3 оси/4 оси/5 осей
Атрибут
T
T + мотор
Ось
3 оси
3 оси
Основание шагового двигателя
Да
Да
Муфта
Нет
Да
Шаговый двигатель
Нет
Да 57 мм
Тип винта
1404
Трапециевидный винт
1404
Трапециевидный винт
Вес
23
25
Размеры машины
660x570x450мм

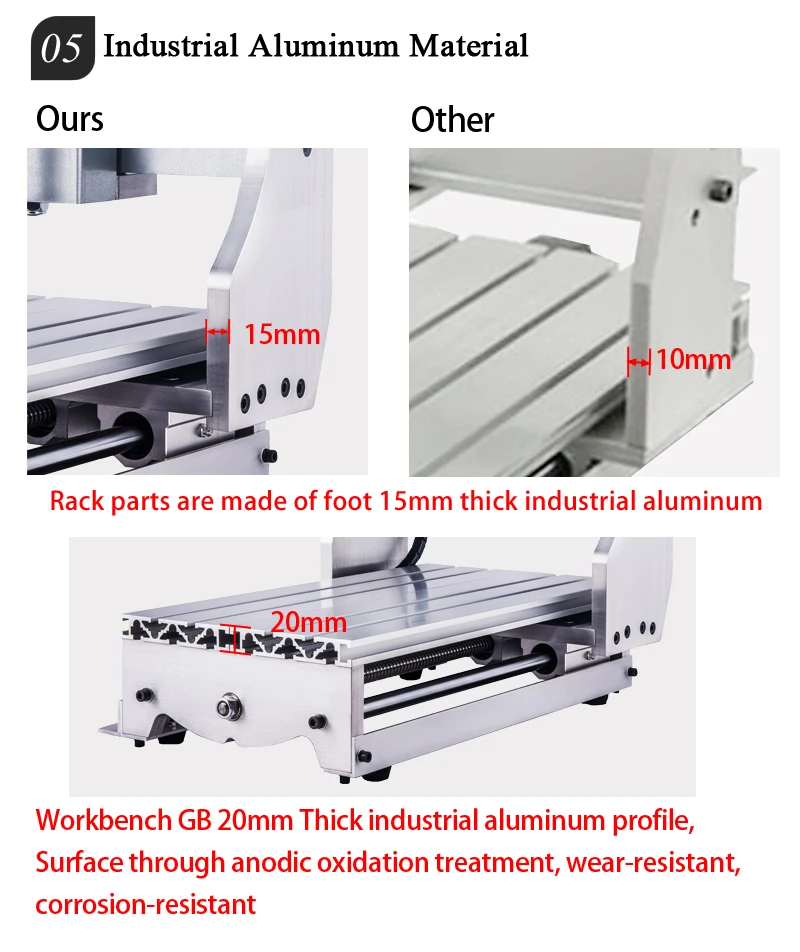

Материал стойки
Жесткий алюминиевый сплав 6061 и 6063(Уникальные и специальные профили прессования прессформы, пусть поддельные гномы.)
Площадь Гравировки
400х300мм
Ход оси Z
60 мм, глубина гравировки зависит от длины края инструмента
Допустимая толщина материала
≤ 60 мм
Тип рельса
Chromeplate Вал + линейные подшипники, Поверхностное упрочнение 61HRC
Диаметр шпинделя двигателя
65 мм(52 мм опционально)
Размер шагового двигателя
57 мм
Точность повторного позиционирования
≤ 0,03 мм
Параметры шагового двигателя:
Модель: 57BYGH56
Ток: 3A
Угол шага: 1,8
Выходной крутящий момент: 1,2 нм
Длина мотора: 56 мм(Ручное измерение, Возможная погрешность)
Длина выходного вала: 22 мм
Диаметр выходного вала: 8 мм
Режим выходного вала: одиночный выходной вал
Метод проводки: двухфазные четыре свинцовых провода (Красный A, зеленый C, желтый B, синий D)

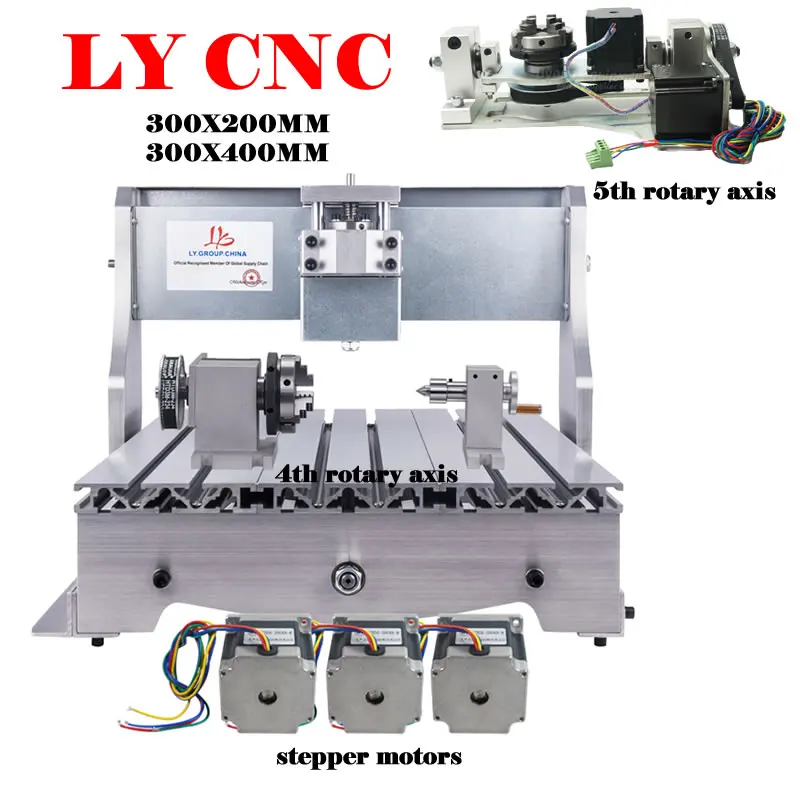

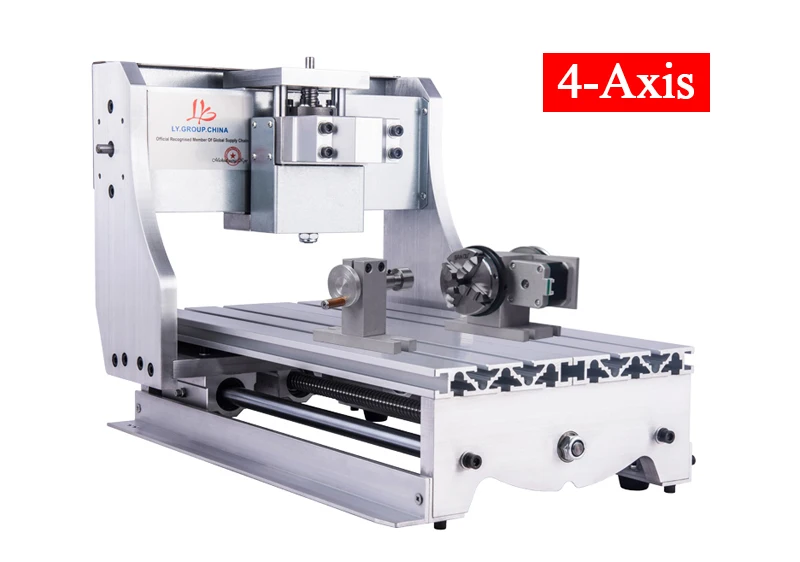

4-я/5-я ось
Описание:
Четвертое Передаточное отношение оси: 4: 1 (57 двухфазный 3A шаговый двигатель 1.2N)
Коэффициент снижения пятой оси: 5: 1 (57 двухфазный 3 А шаговый двигатель 1.2N)
Четырехкулачковый патрон 60 мм
Зажим: Положительное направление: 40 мм; В противоположном направлении: 70 мм
Высота центра Четырех Осей: 55 мм
Пятая ось выше 4-й оси 44 мм
Расстояние фиксированного отверстия: 150 мм x 85 мм
-
Axis3Axis 4Axis
-
ModelDIY CNC Frame 3040 3020
-
Rail typeChromeplate shaft + Linear Bearings
-
Working area300x400mm 300x200mm
-
Вес логистики17.000
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаNoEnName_Null
-
Наличие ЧПУCNC
-
Номер моделиDIY CNC Frame 3040 3020
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)30
-
Размер логистики - длина (см)30
-
Размер логистики - ширина (см)30
-
СертификацияЕвропейский сертификат соответствия
-
СостояниеНовый
-
Это умное устройствоYES
