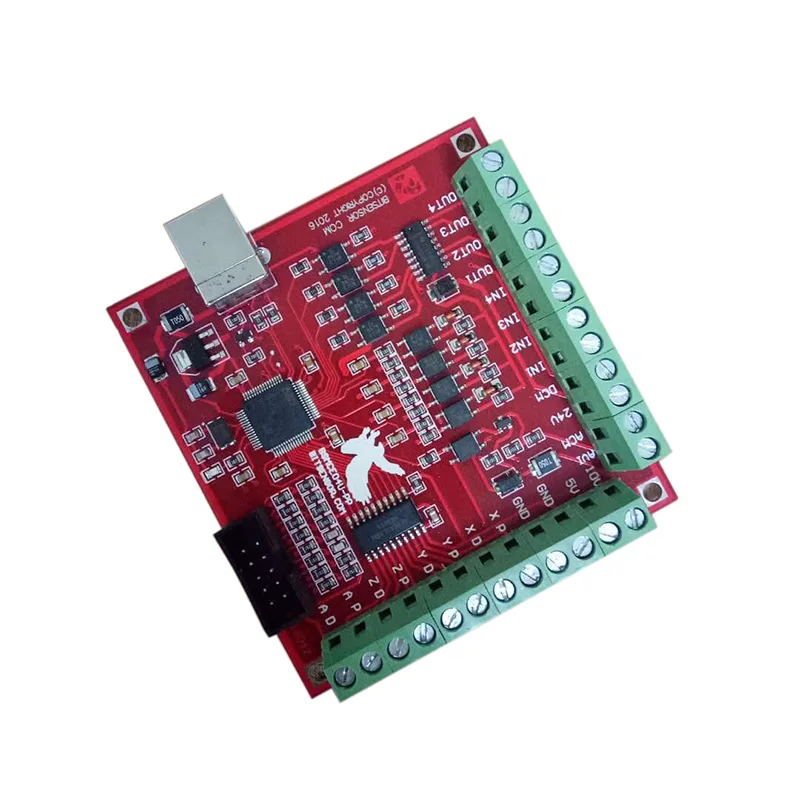

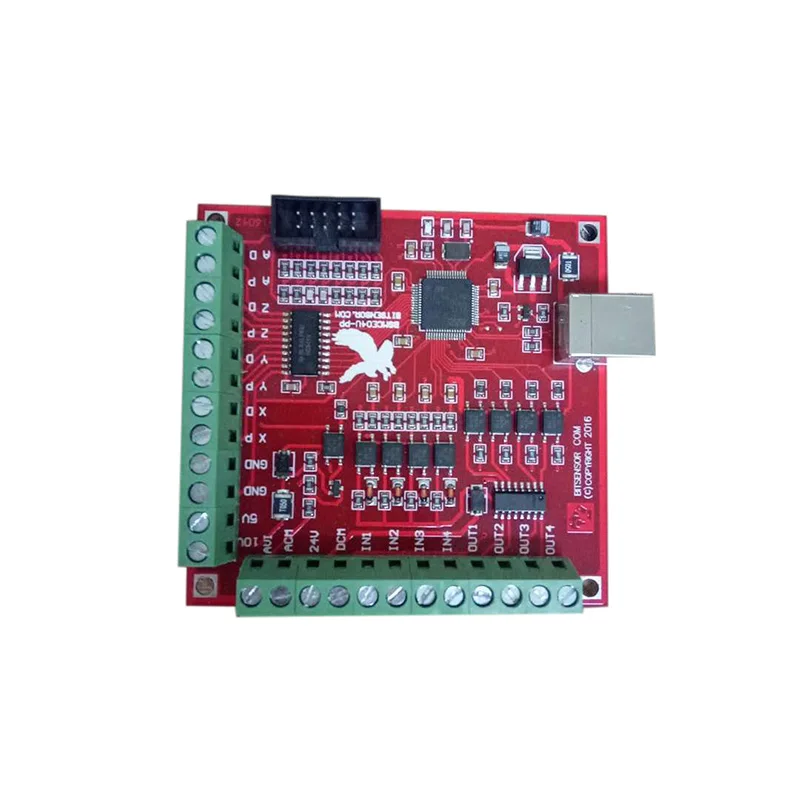

CNC USB MACH3 коммутационная плата 100 кГц 4-осевой интерфейс драйвера контроллера движения плата драйвера

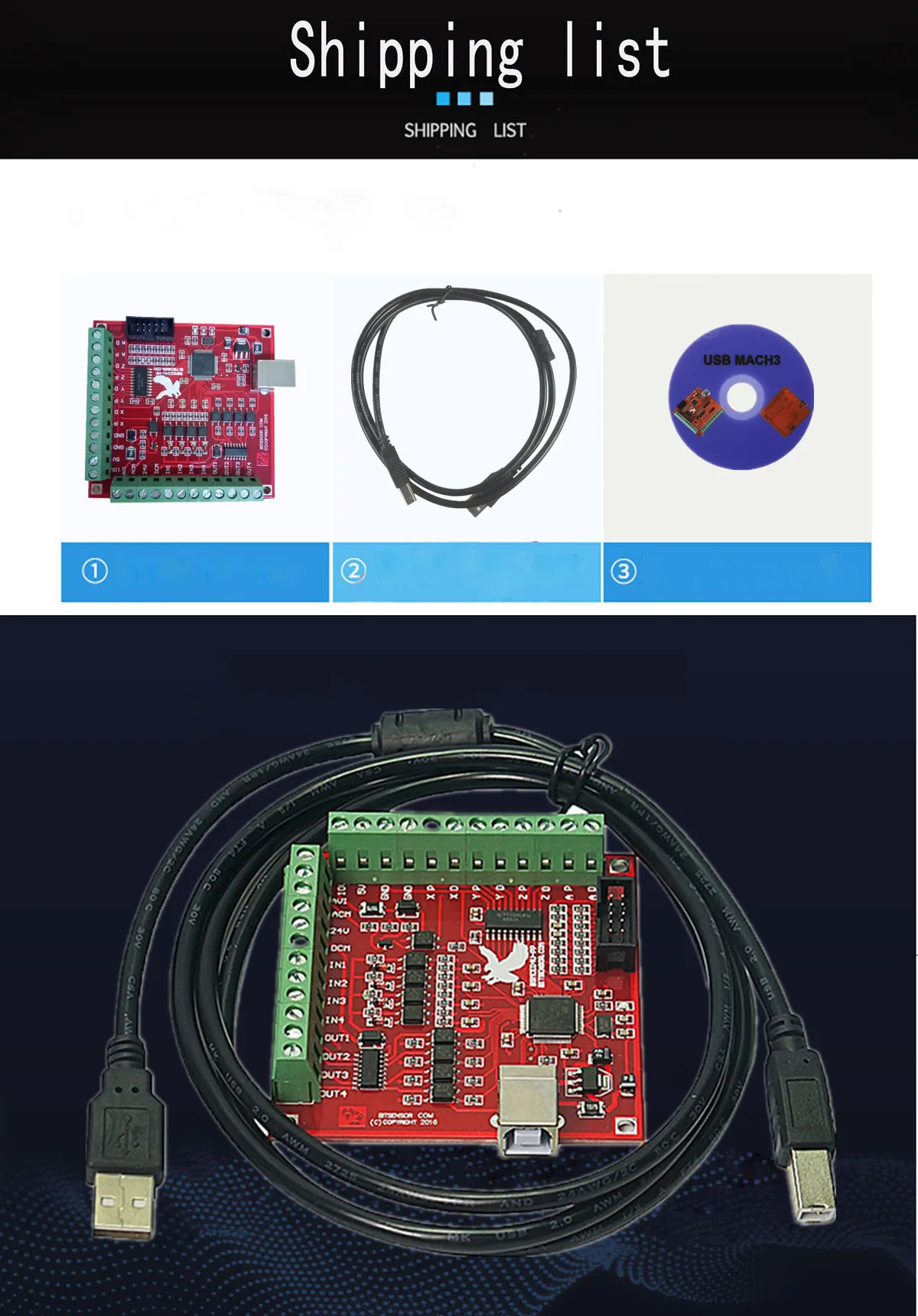

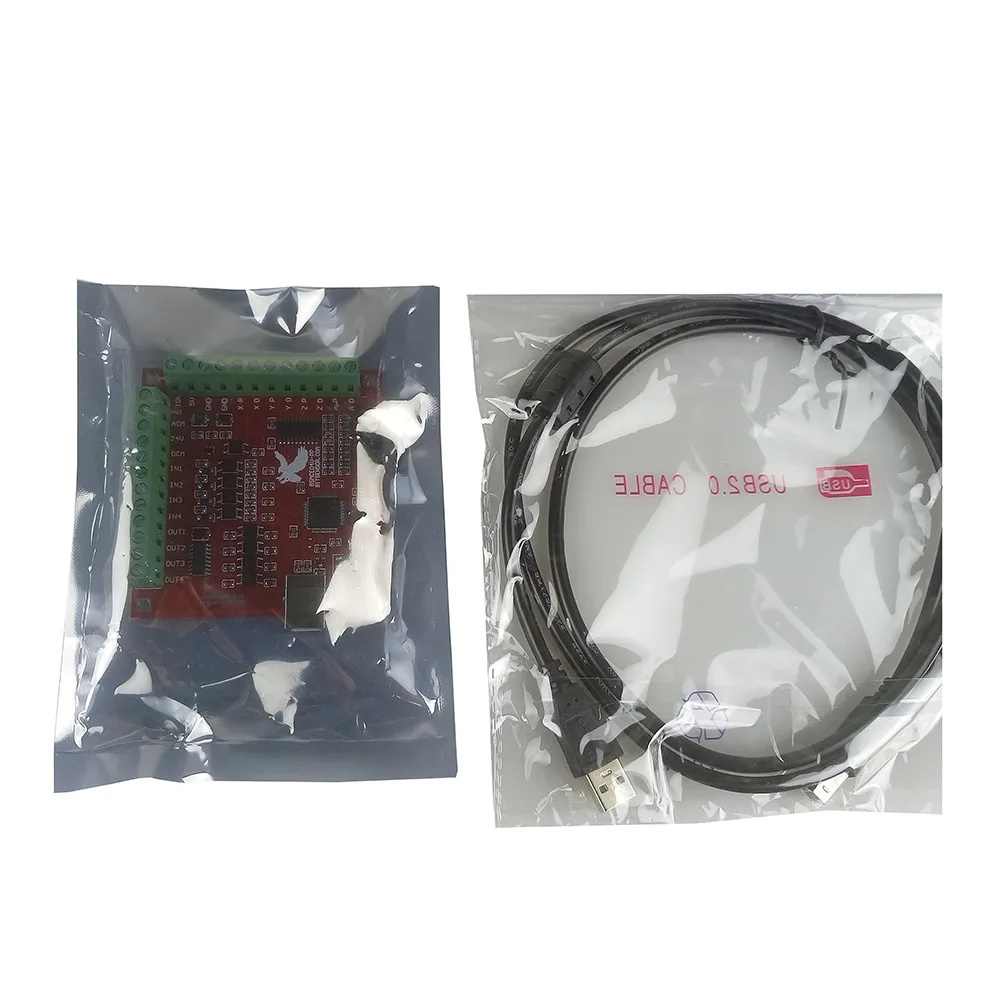

Посылка продукта

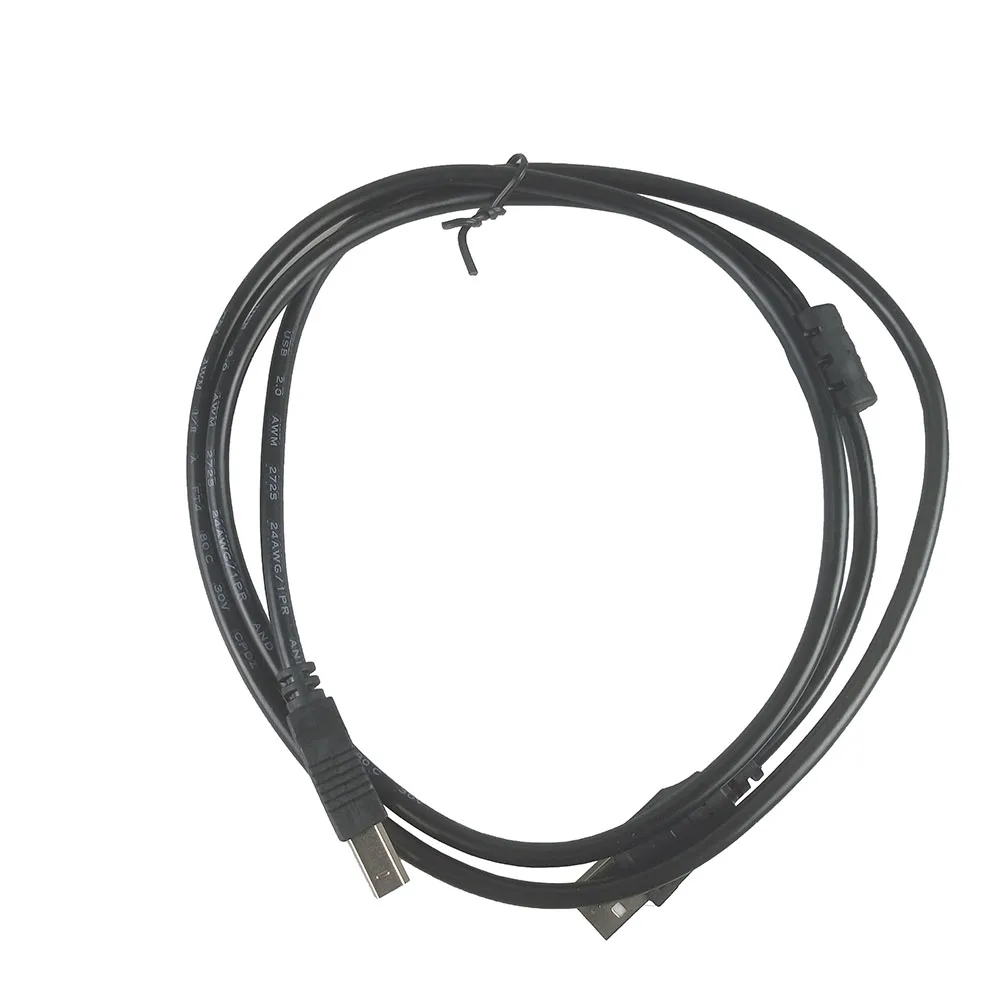

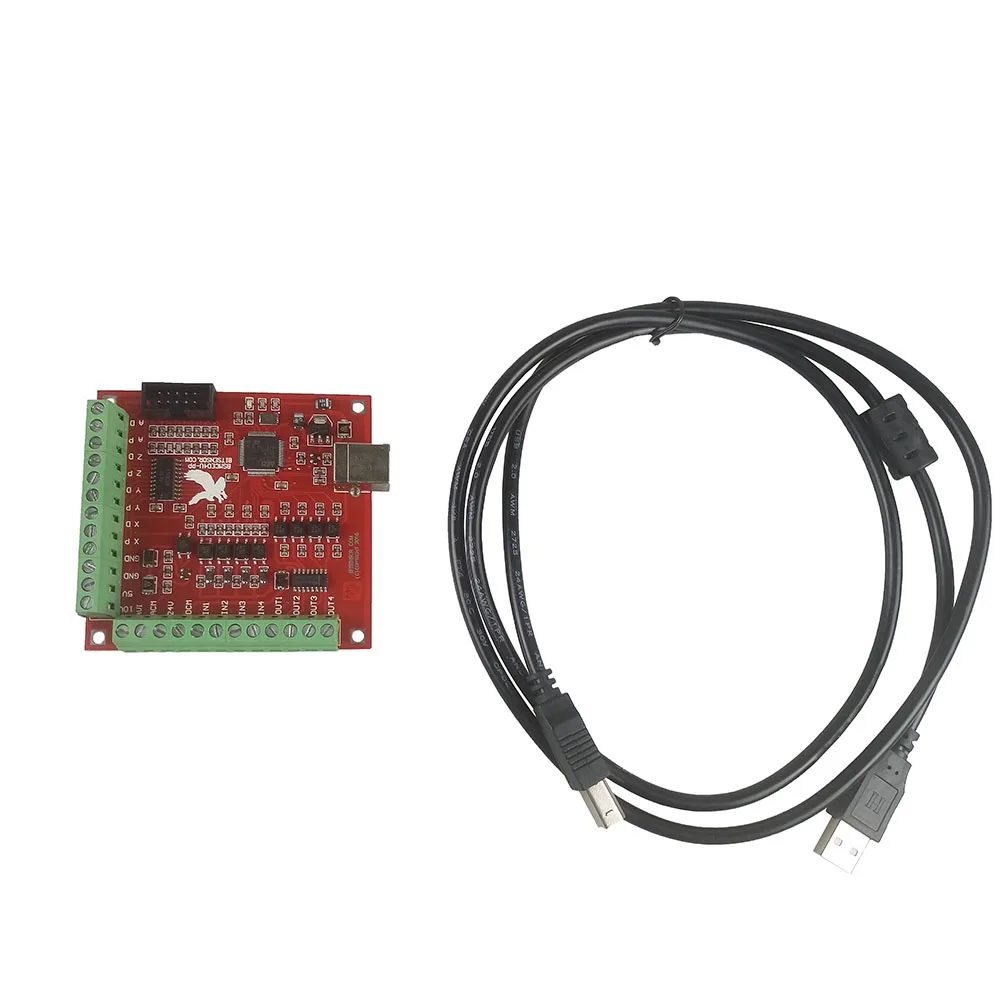

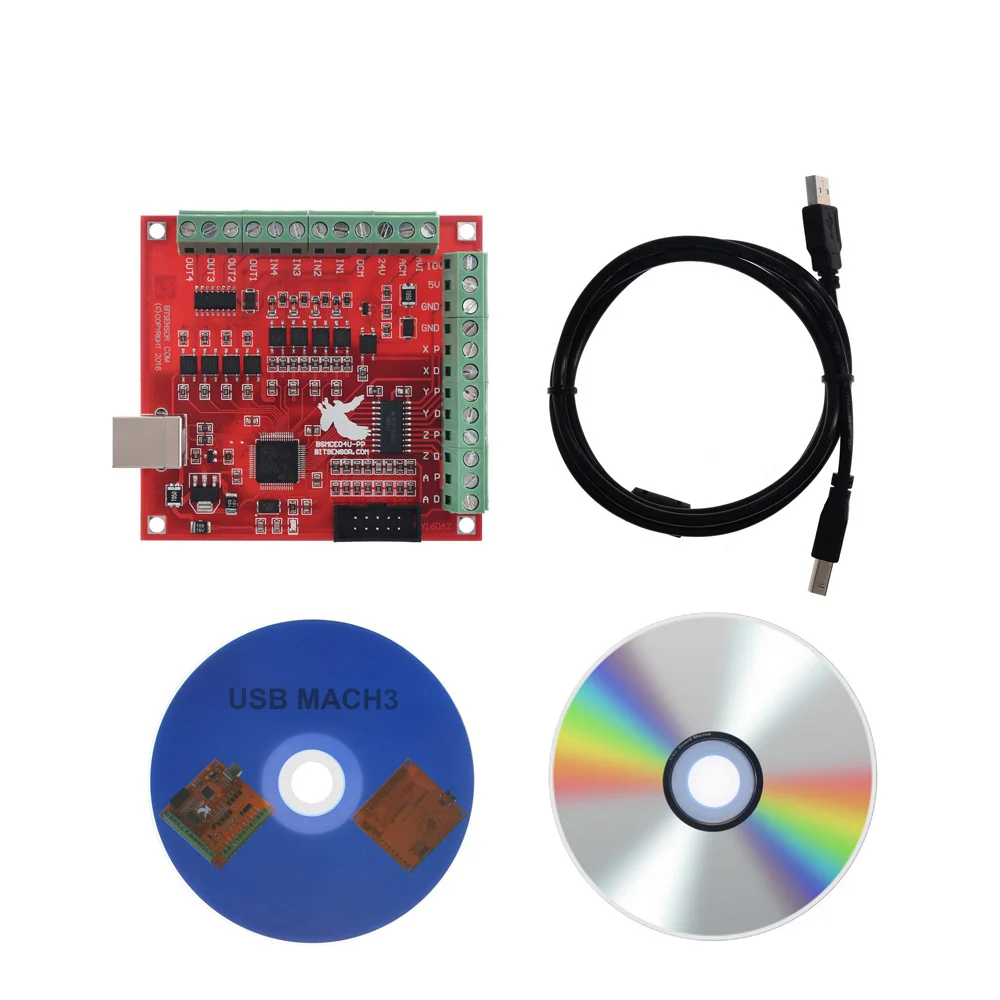

Карта контроллера-1 шт.1 х USB кабель1 x CD

Описание товара

Примечание:Интерфейс инвертора (AVI +, AVI-) изолирован от компьютера и основной цепи управления и имеет сильную способность анти-помех. Сигнал помех не будет введен из-за введения внешнего сильного электрического оборудования. Этот интерфейс может выводить аналоговые сигналы 0 ~ 10 в, а также может быть настроен как выход 0 ~ 5 В.Рекомендуется сначала установить ограничительный выключатель и выключатель аварийной остановки. Если эти защитные выключатели не установлены, в аварийной ситуации, в дополнение к нажатию аварийной остановки для возврата (иногда слишком поздно нажимать), И выключить питание двигателя (иногда слишком поздно, чтобы выключить), самый удобный способ остановить-это вытянуть usb-кабель! До тех пор, пока кабель USB вытягивается, машина автоматически остановится!

Особенности

1) Поддержка для 4-осевого связь, вы можете подключить четыре привод шагового двигателя или; Сервоприводы2) Максимальная частота импульса 100 кГц, которая подходит для сервопривода или шагового двигателя;3) Поддержка автоматического зонда4) Поддержка аварийного ввода5) Поддержка концевого выключателя6) Поддержка подключения электронного маховика7) необходимо использовать внешний источник питания постоянного тока 24 В, чтобы изолировать USB и внешний порт и сделать систему более стабильной.8) есть выходной порт 0-10 В, вы можете использовать программное обеспечение mach3 для управления скоростью двигателя шпинделя.9) 4 входа общего назначения, вы можете подключить концевой выключатель, эстоп переключатель, зонд переключатель, обратно к нулю и другие устройства10)4 изолированных выходного интерфейса релейного привода общего назначения, может управлять четырьмя реле для управления запуском шпинделя, вращением вперед и обратным вращением, насосами и другими устройствами;11)1 светодиодный статус, укажите Статус подключения на плате.

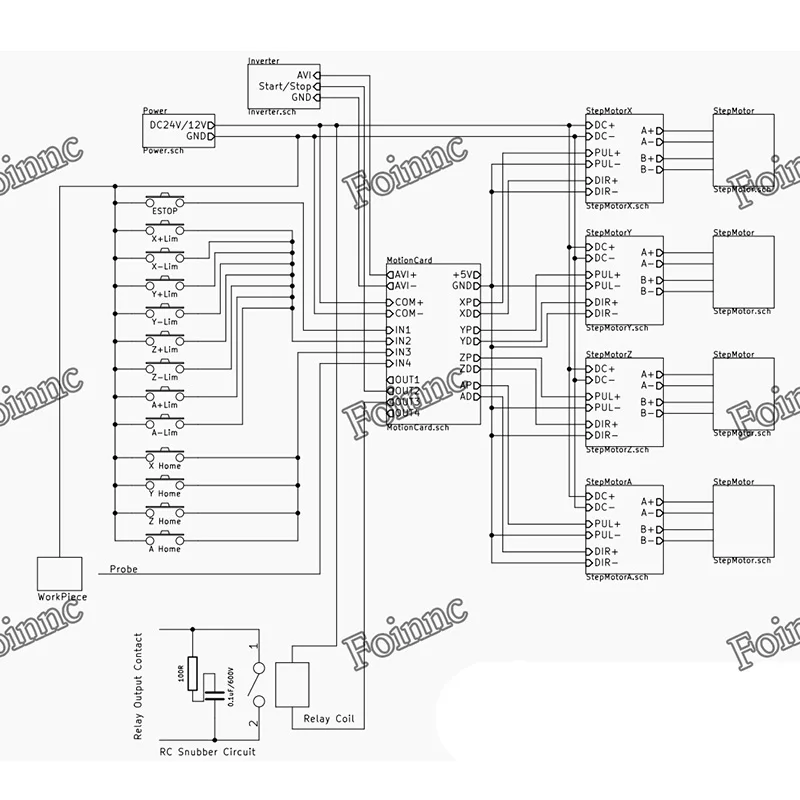

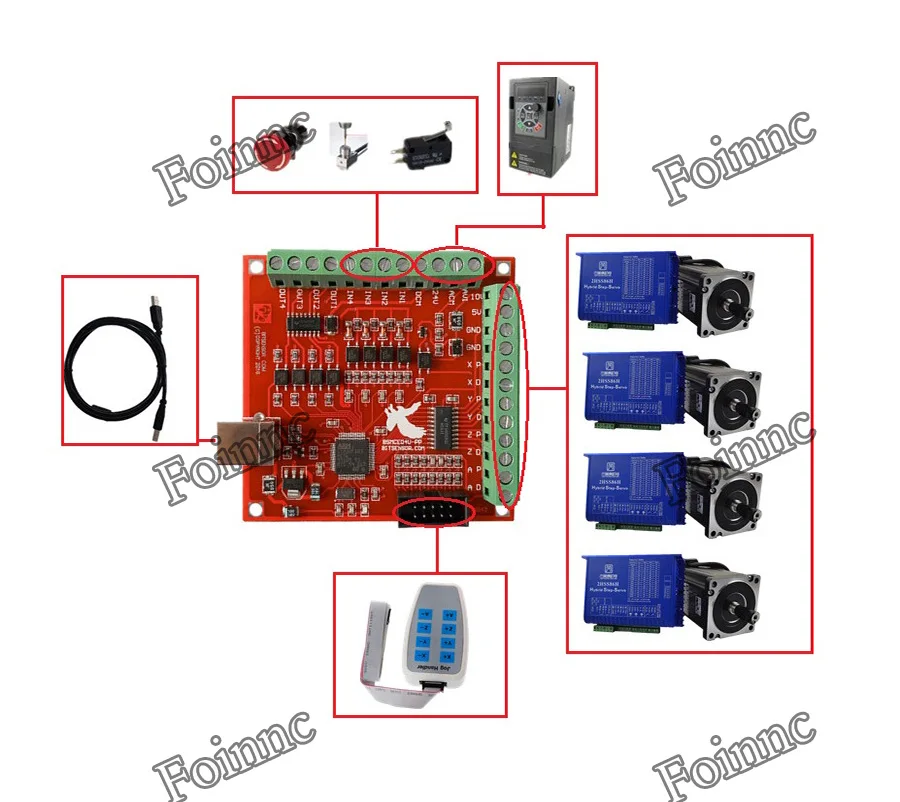

Определение и метод подключения продукта:

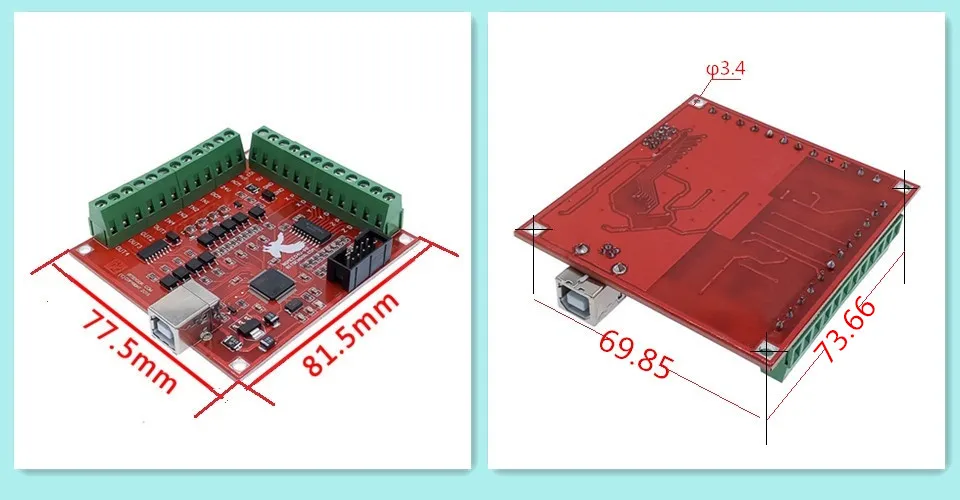

Внешний вид и размер:
