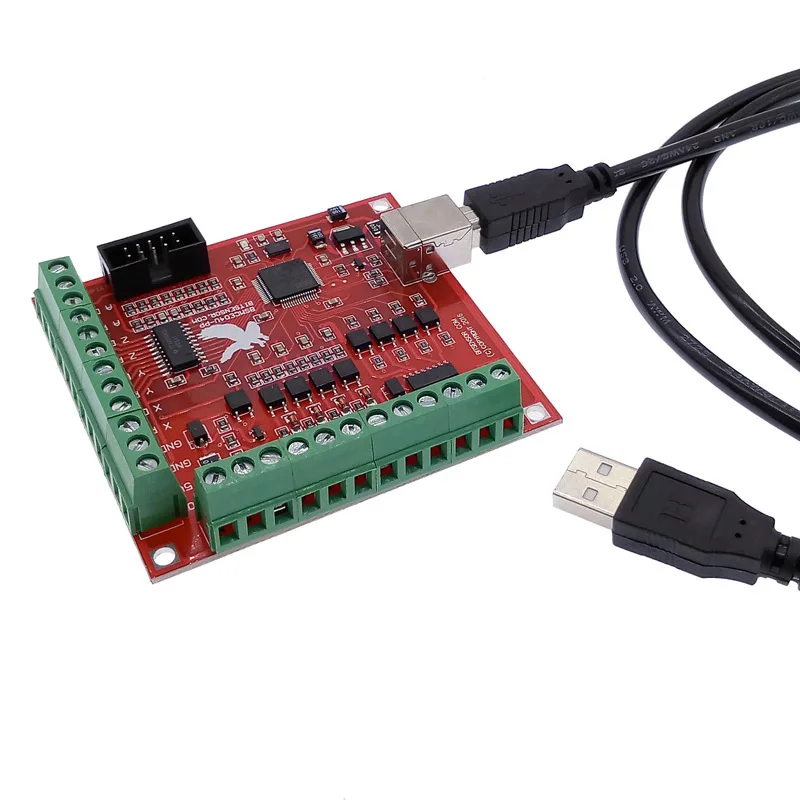

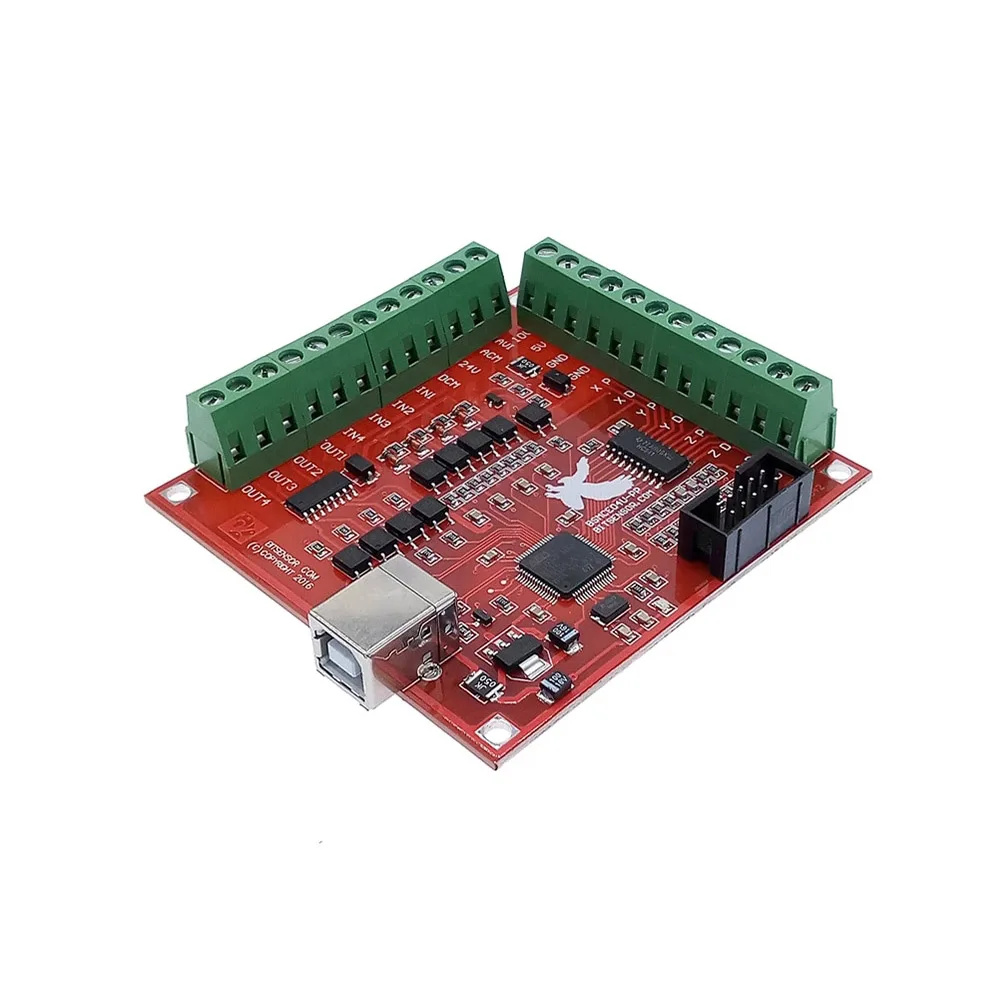

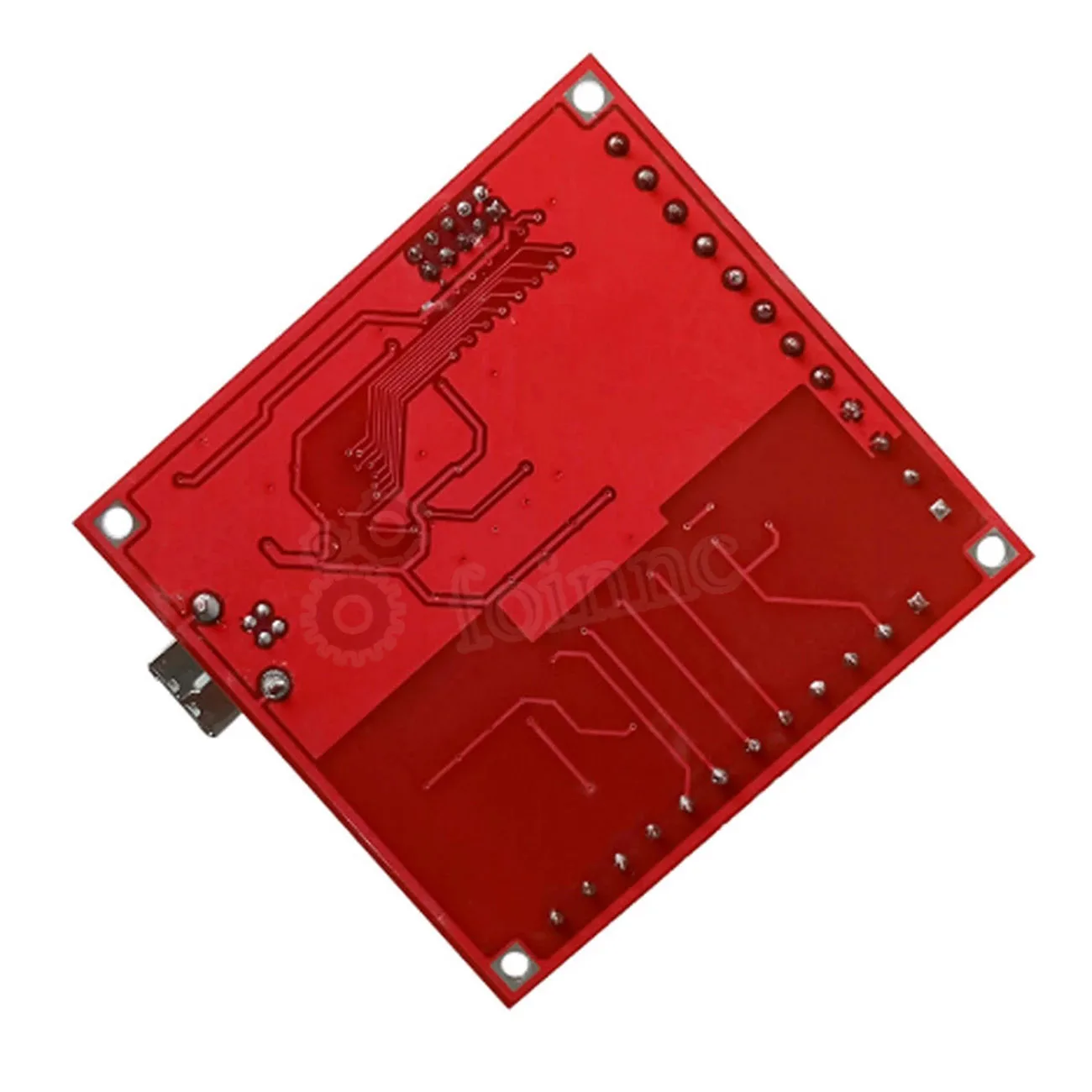

Коммутационная плата с ЧПУ USB MACH3 100 кГц 4-осевой интерфейс драйвер контроллера движения плата драйвера
Passion-CNC Store - Надежность 93.25%
Более 27 подписчиков, дата открытия магазина 15.05.2021
- Положительные оценки: 95% (83)
- Соответствие описанию: 94%
- Отвечает на сообщения: 92%
- Скорость отправки: 92%
Последнее обновление: 07.09.2024
13 Отзывов
39 Заказов
0 Отзывов
3 Заказов
0 Отзывов
2 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов

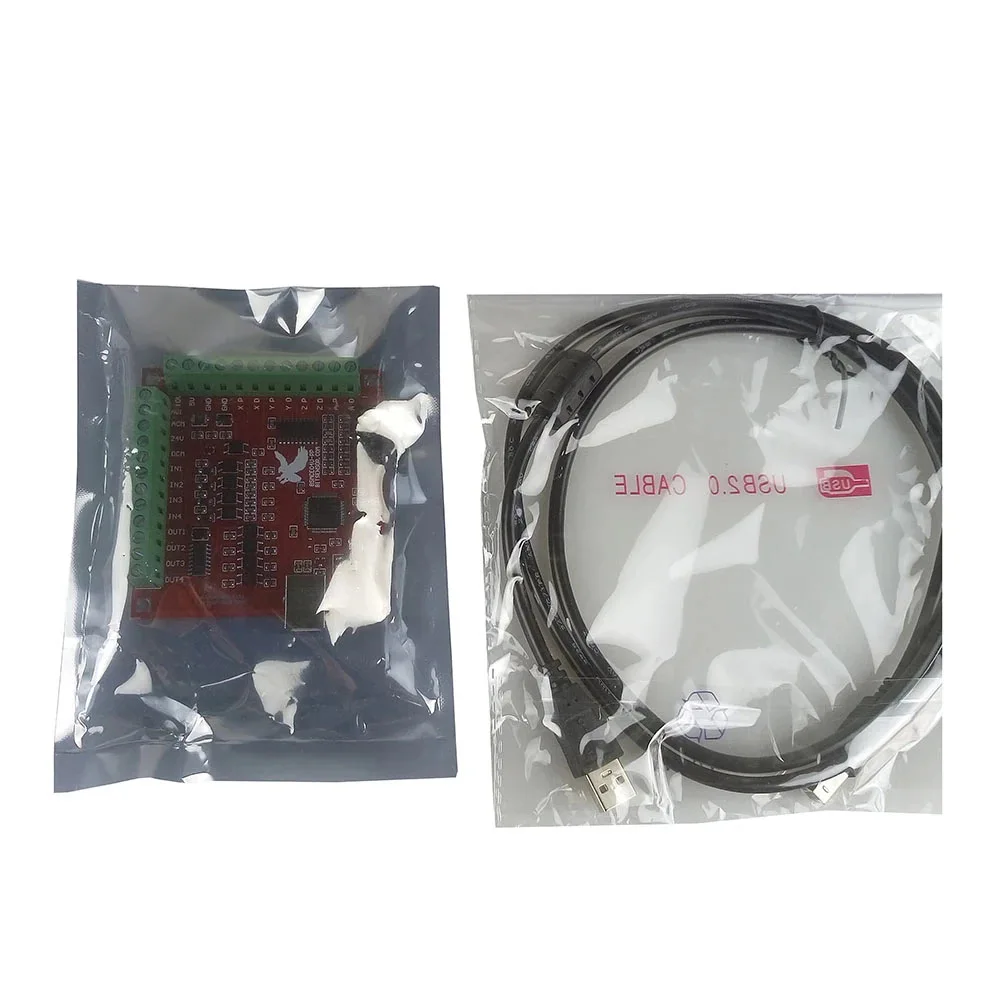

Упаковочный лист

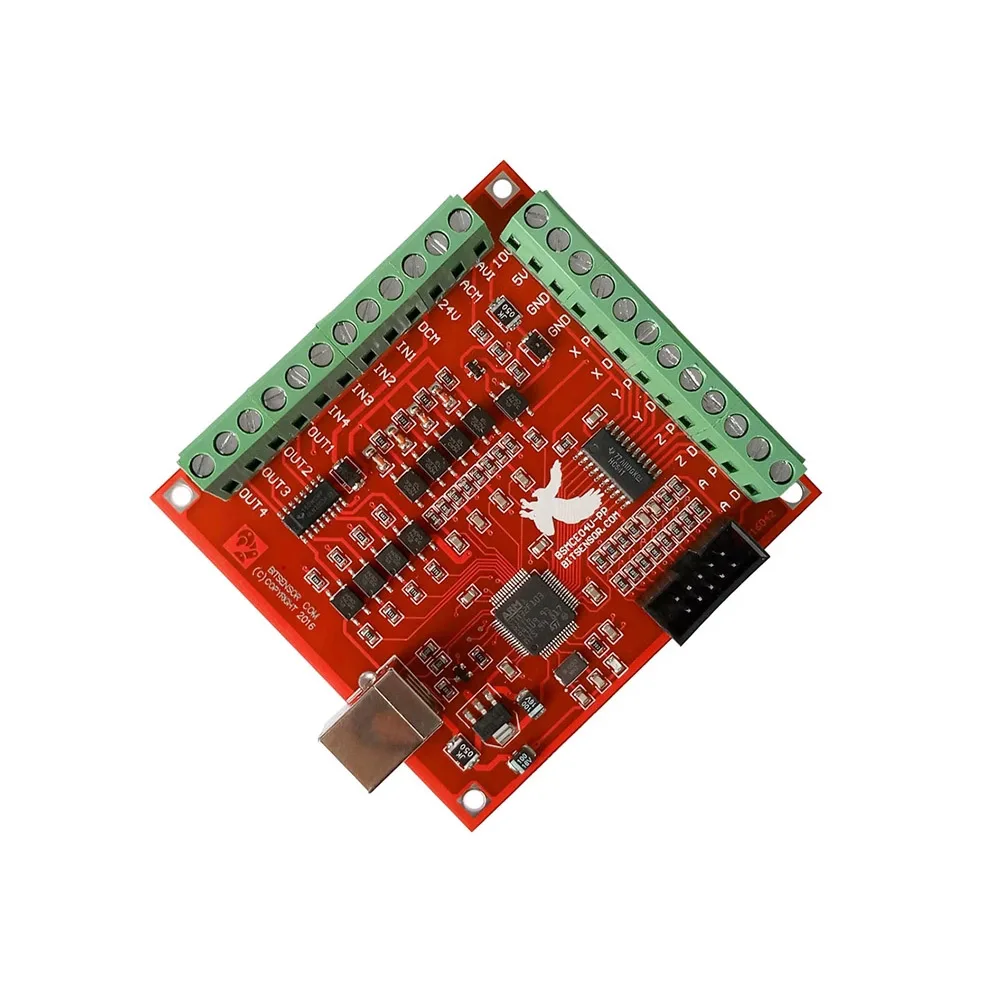

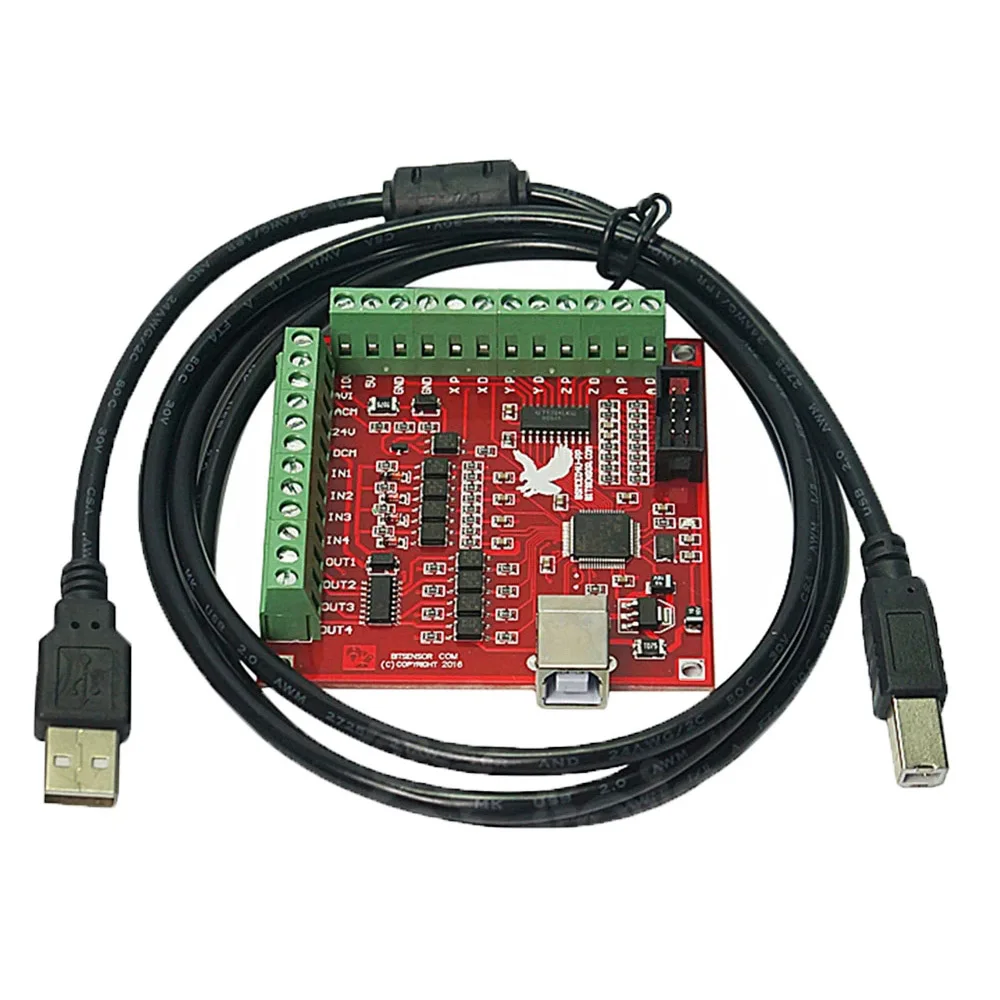

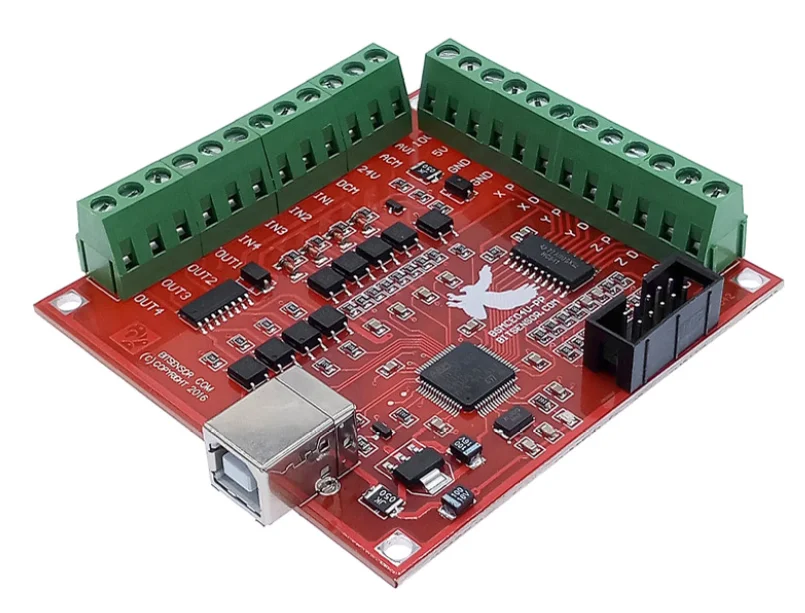

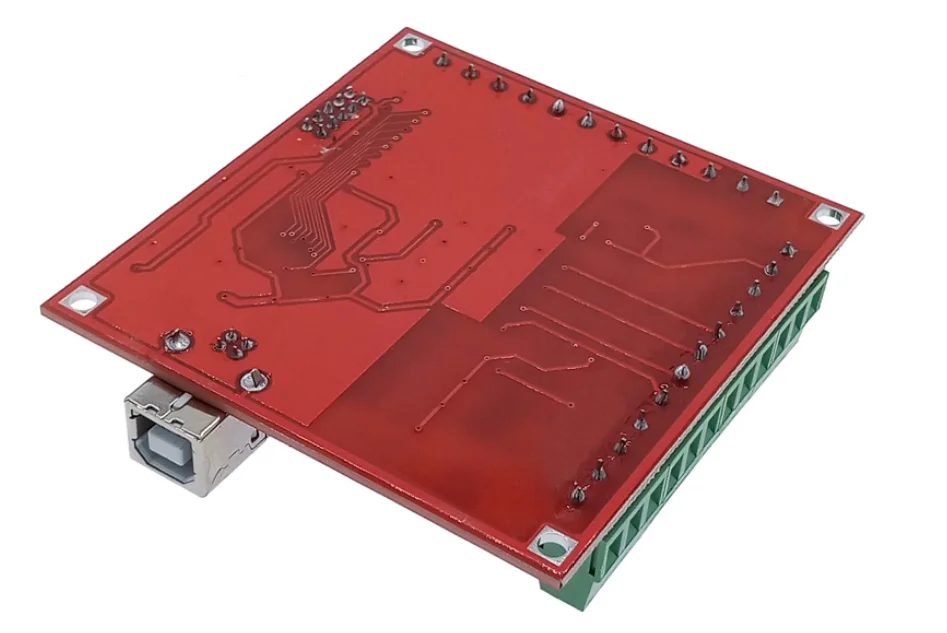

USB-карта движения Mach3 STB4100 V2.1, 1 шт.
Особенности:
1. Поддержка 4-осевой связи, вы можете подключить четыре привод шагового двигателя или сервопривода;2. Максимальная частота шагового импульса составляет 100 кГц, что подходит для сервопривода или шагового двигателя;3. 4 входа общего назначения для оптопары: можно подключить концевой выключатель, выключатель аварийной остановки, автоматический ноль инструмента, домашний выключатель и т. д.4. Поддержка подключения электронного маховика; 5. Имея выходной сигнал 0-10 В, вы можете использовать программное обеспечение mach3 для управления скоростью двигателя шпинделя.6. 4 универсальных изолированных выходного интерфейса релейного привода, может управлять четырьмя реле для управленияЗапуск шпинделя, вращение вперед и обратное вращение, насосы или другое устройство;7. 1 светодиод состояния, указывает на состояние подключения на плате.
Размер:

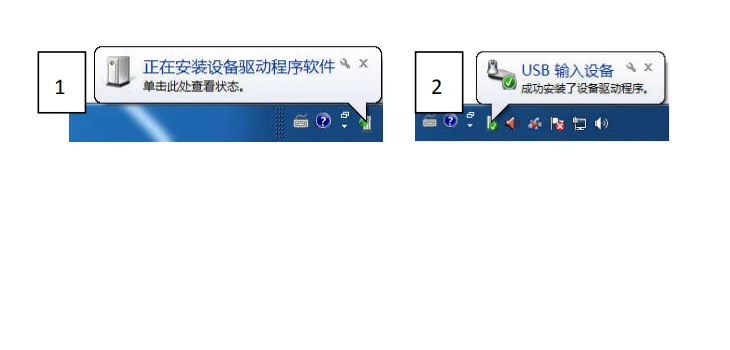

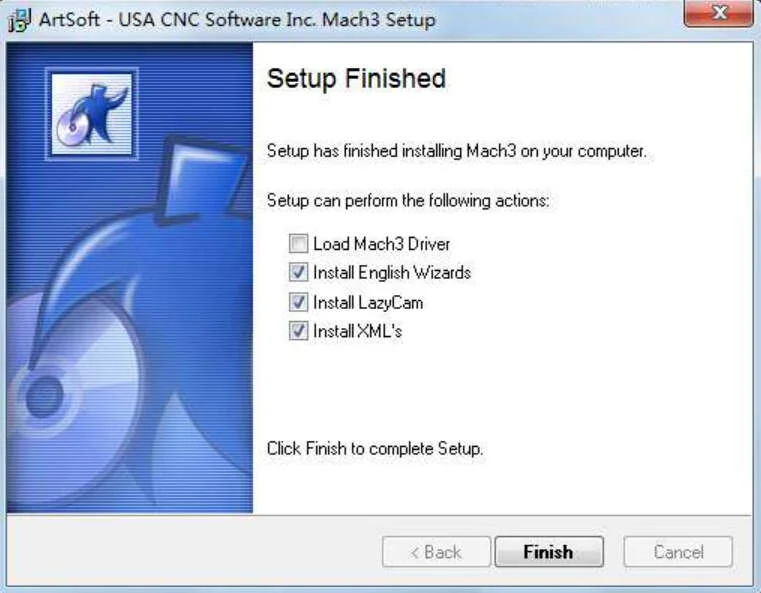

1,2. Применение лицензии на программное обеспечение:Скопируйте файлы лицензий «Mach1Lic.dat» из «папки программного обеспечения mach3» в C:\ Mach3Оригинальный файл, сброс компьютера (необходимо сбросить компьютер, пожалуйста, не открывайте программное обеспечение сразу!)Намного выше лицензии только для самостоятельных или учебных целей, не для коммерческого использования.1,3. Установка программного обеспечения USB-карты движения:На эту USB-карту движения не нужно устанавливать USB-драйвер, Windows2000/XP/Windows7, можноПрямая идентификация.1.3.1 подключение USB-кабеля к ПК и карте движения:При первой установке карты управления движением, занимает около 10 секунд, когда загорается зеленый светодиодКонтрольная карта, указывающая на успешное соединение, верните следующие советы, когда выУстановите на свой компьютер:

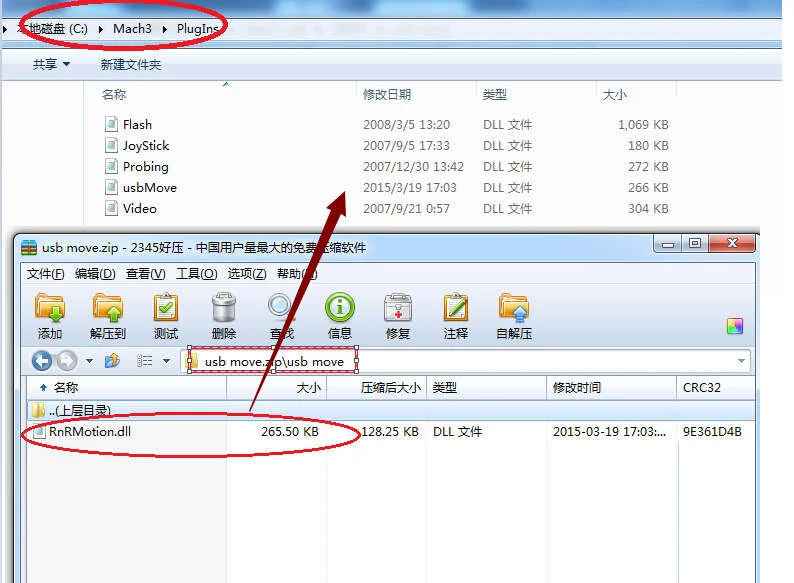

1.3.2 установка плагина карты движения.Распакуйте usb move.zip, скопируйте или перетащите RnRMotion.dll в папку Mach3 \ плагинов.

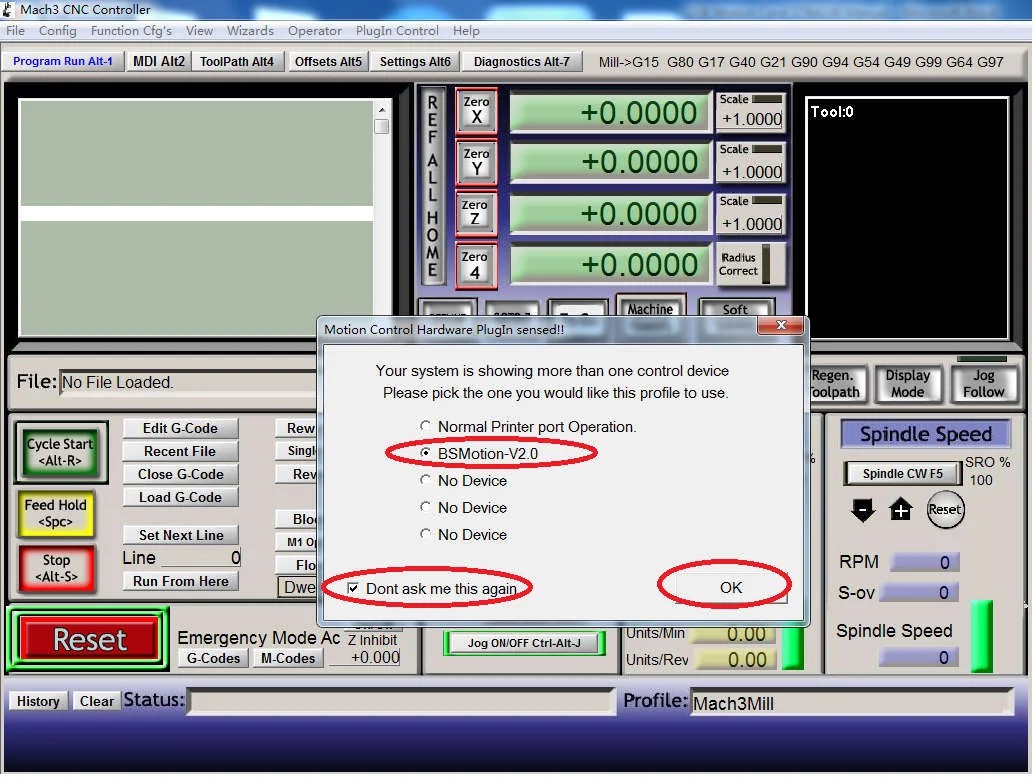

1.3.3 запустите программное обеспечение Mach3, диалог «модуля управления движением!»Показан. Пожалуйста, выберите «BSMotion-V2.0», вы также можете проверить», не спрашивайте меняЭто снова».
2. Конфигурация для mach3:2,1 Mach3 X 、 Y 、 Z 、 конфигурация оси, как показано ниже: конфигурация => портыИ Булавки):

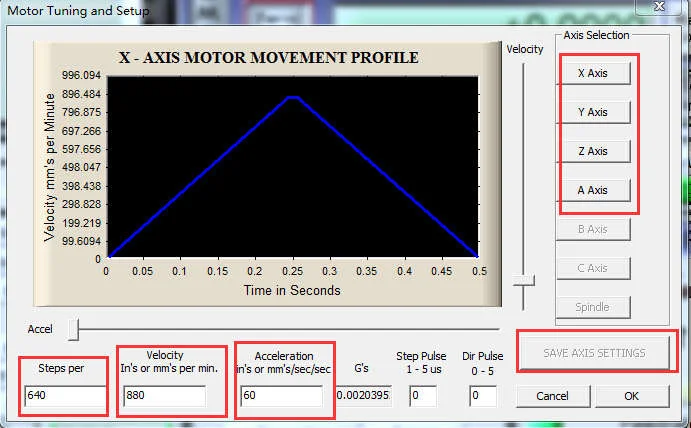

Настройка двигателя 2,2, как показано ниже: (конфигурация => Настройка двигателя)

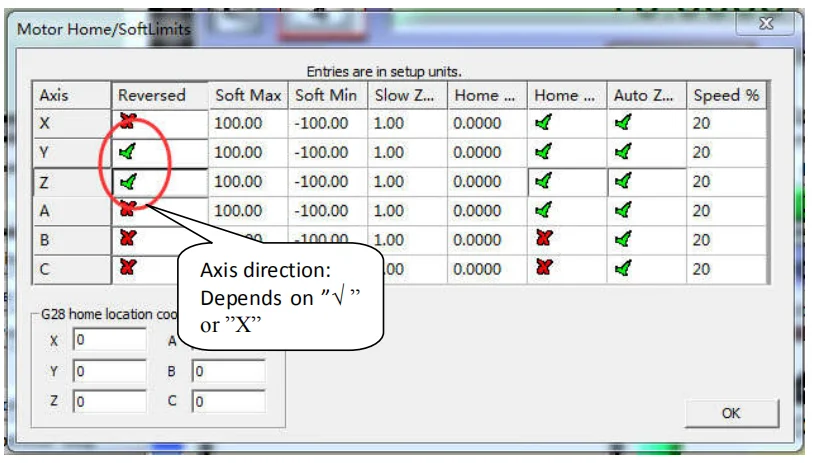

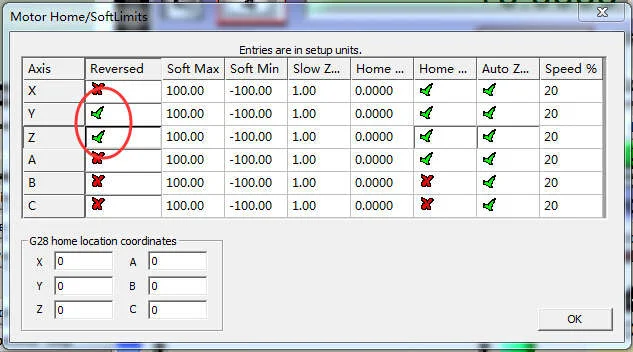

2,3 меню Mach3 => Конфигурация => диалоговое окно "Настройка/пределы":Направление оси, зависит от «обратного»

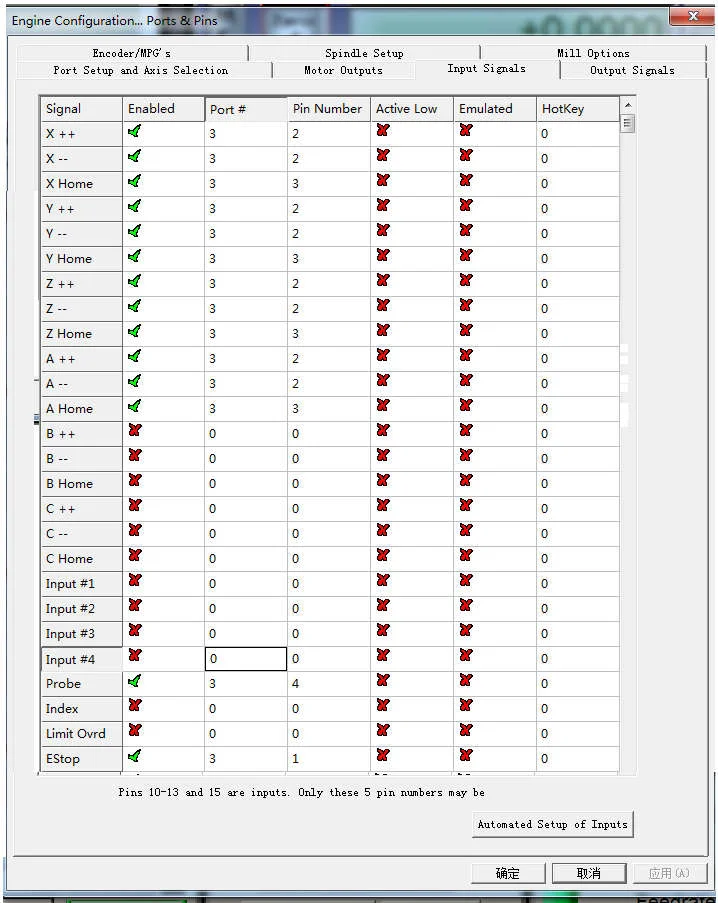

2,4 Настройка входного сигнала:Имеется 4 универсальных входных канала. Номер каналов от I1 до I4.Пример настроек входного сигнала: I1 подключен к аварийному выключателю, I2 подключен к 4 осямКонцевые выключатели, I3 подключен к 4-осевым домашним выключателям, I4 подключен к автоматическому нулю инструмента, установлено как показано ниже:

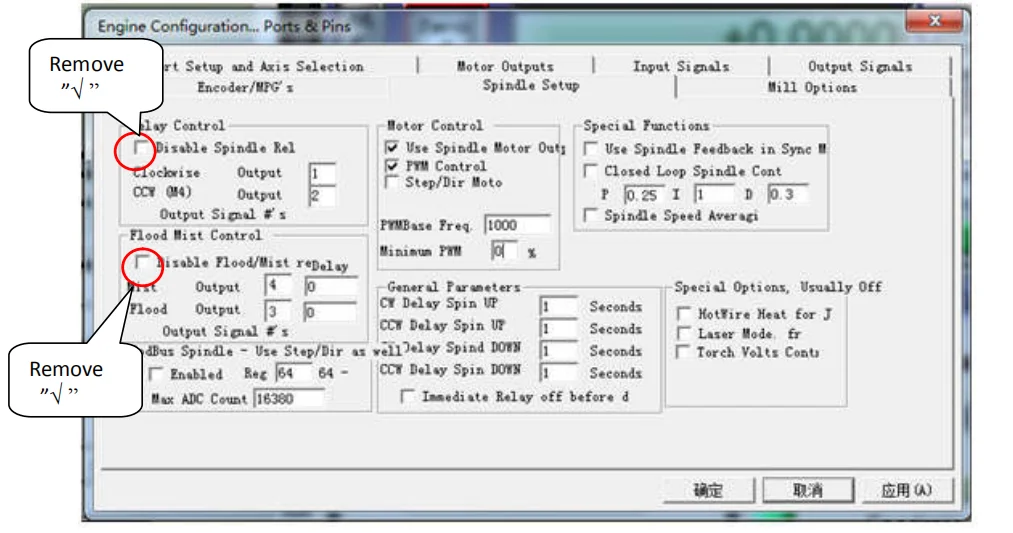

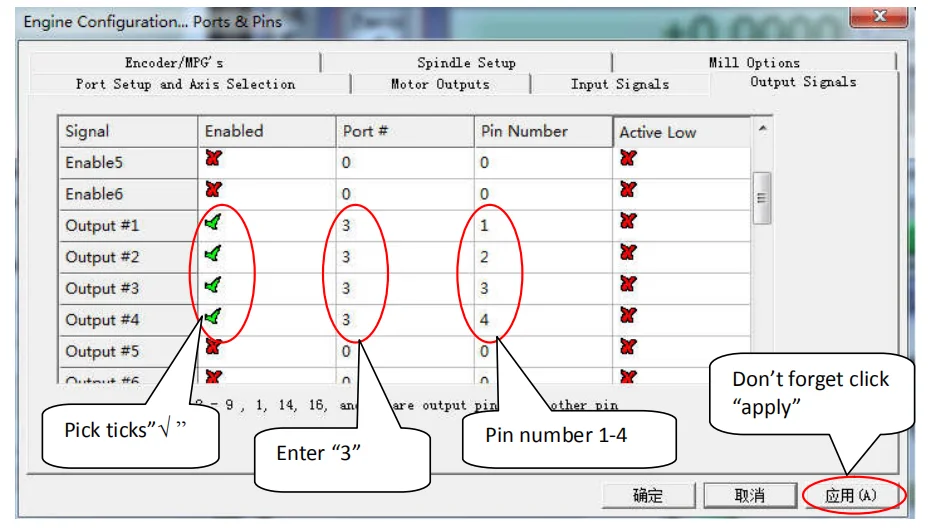

2,5 Настройка выходных сигналов:Есть 4 выходных канала общего назначения (с открытым сливом), номер каналов от O1 доO4, настройка mach3 как показано ниже:

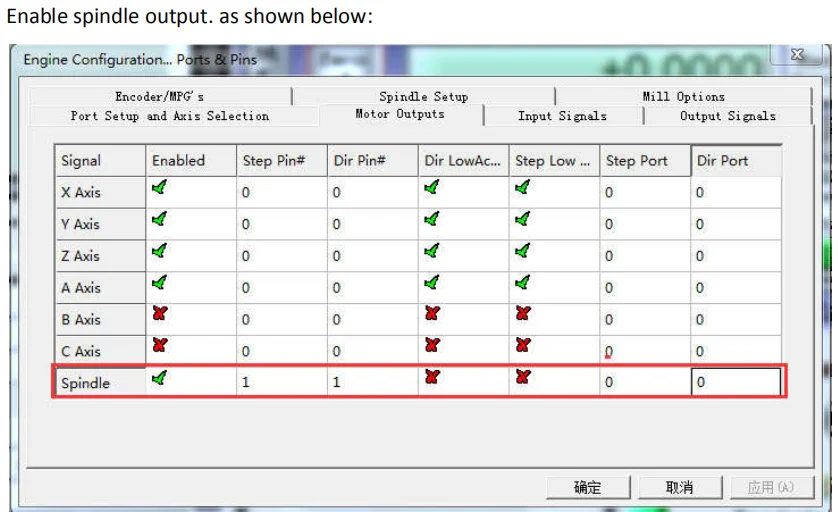

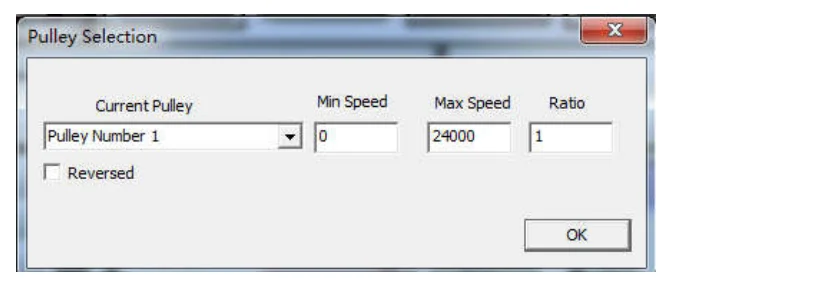

Выход управления кодом M3 1, выход управления кодом M4 2 выхода, выход выключения M5 1 и выход 2.Выход управления кодом M7 3 выхода, выход управления кодом M8 4 выхода, выход выключения M9 1 и выход 2.2,6 контроль скорости вращения шпинделя (0-10 В) Настройка:На карте управления есть выходной сигнал 0-10 В, может использоваться для подключения инвертора для управленияСкорость шпинделя.В соответствии с реальными параметрами инвертора и шпинделя Установите максимальную скорость вращения шпинделя (например, 24000 об/мин). Как показано ниже: Меню Mach3 => Конфигурация => шкивы шпинделя:

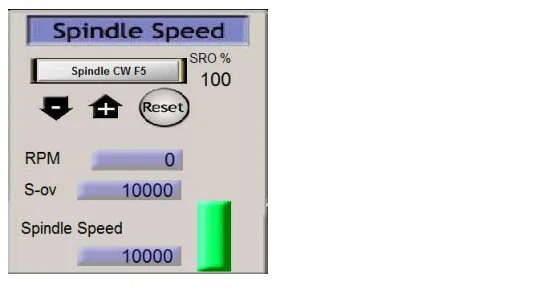

Завершение настройки, Есть два способа управления выходным значением 0 ~ 10 В.1. Используйте команду S. Например, S20000 (скорость до 20000 ОБ/мин)2. С помощью управления интерфейсом Mach3 (скорость вращения шпинделя на входе и настройка процентного SRO). Рисунок:

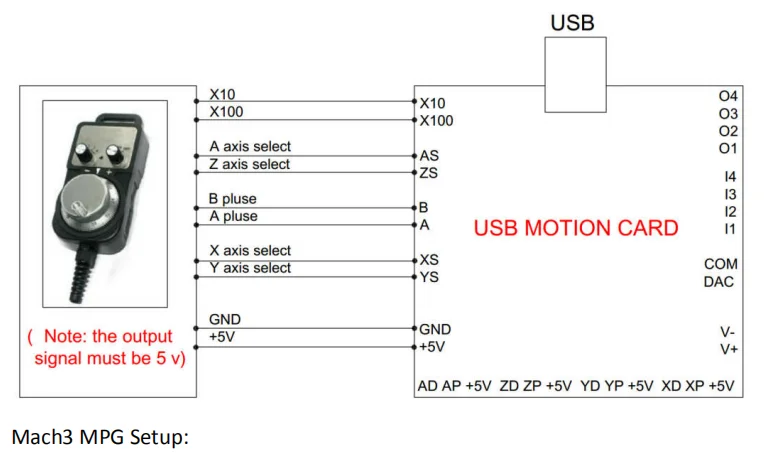

2,6 Настройка Mach3 MPG:Примечание: электронный маховик с выбором моделей с выходным напряжением 5 В, выход более 5 в будетПовреждение интерфейса ручного колеса, см. Следующую схему подключения:

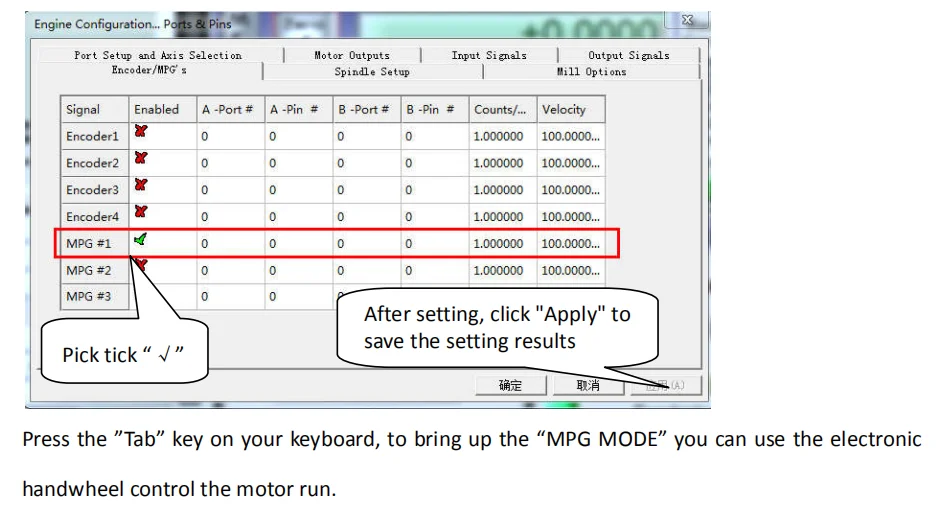

Настройка Mach3 MPG:
Меню Mach3 => Config => порты и контакты => кодировщик/MPG'S
