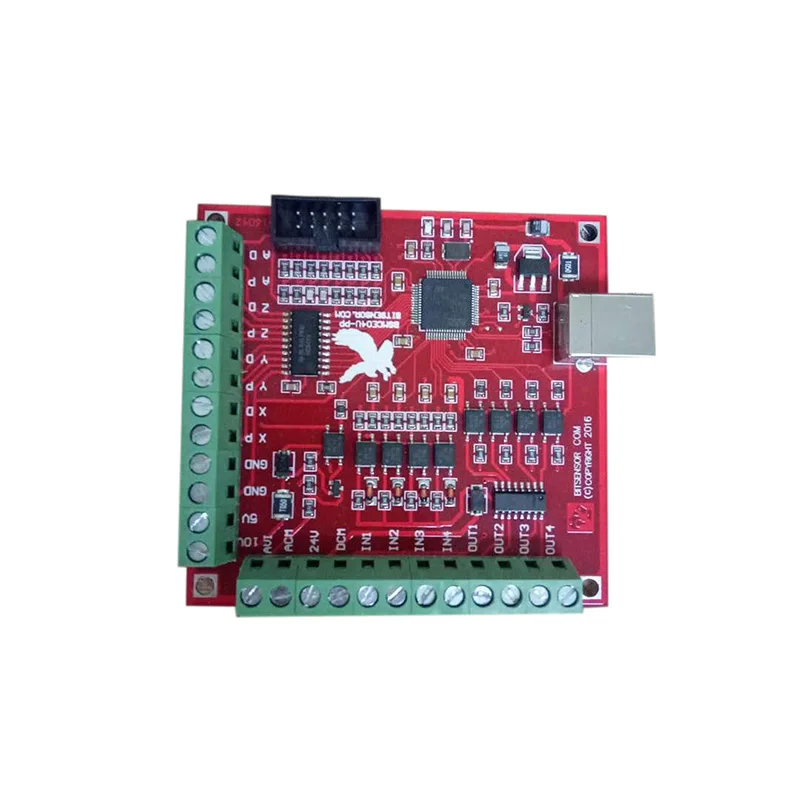

Красная плата прерывания Mach3 CNC USB 100 кГц 4-осевая плата драйвера интерфейса контроллера движения

Посылка продукта

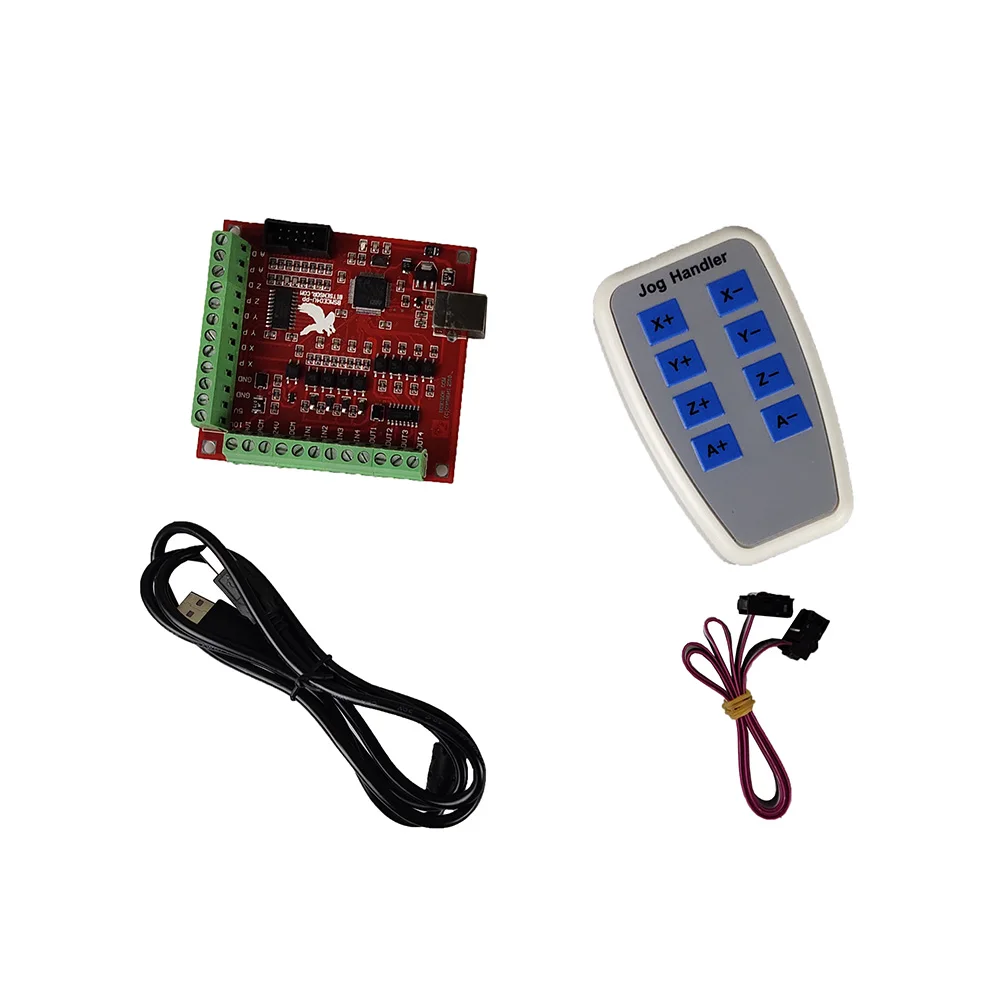

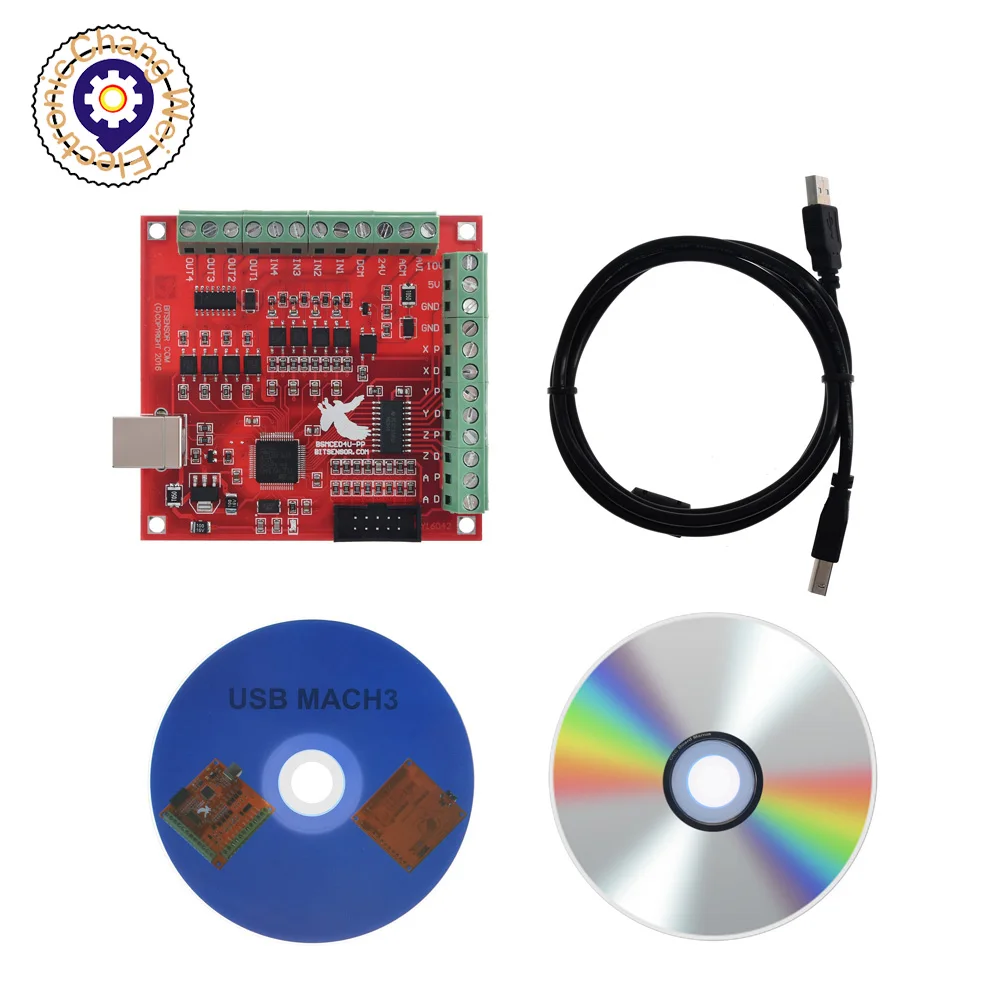

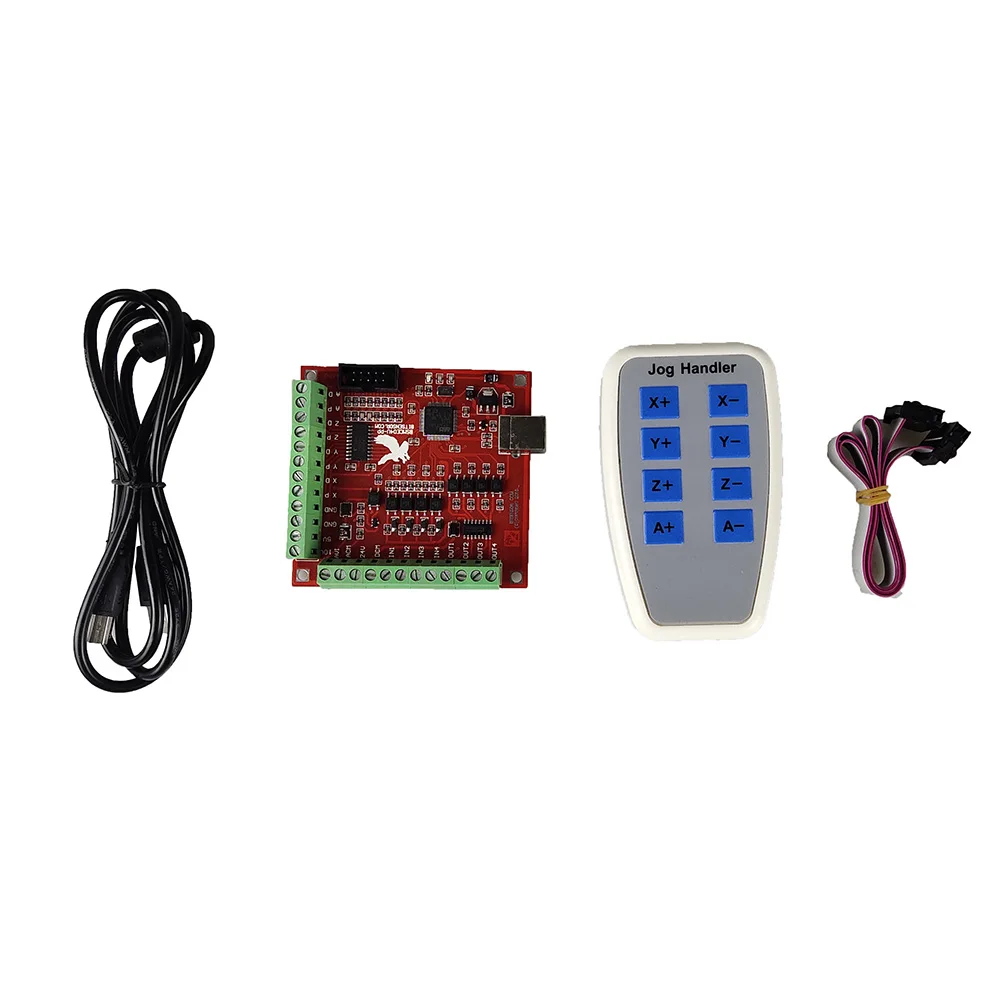

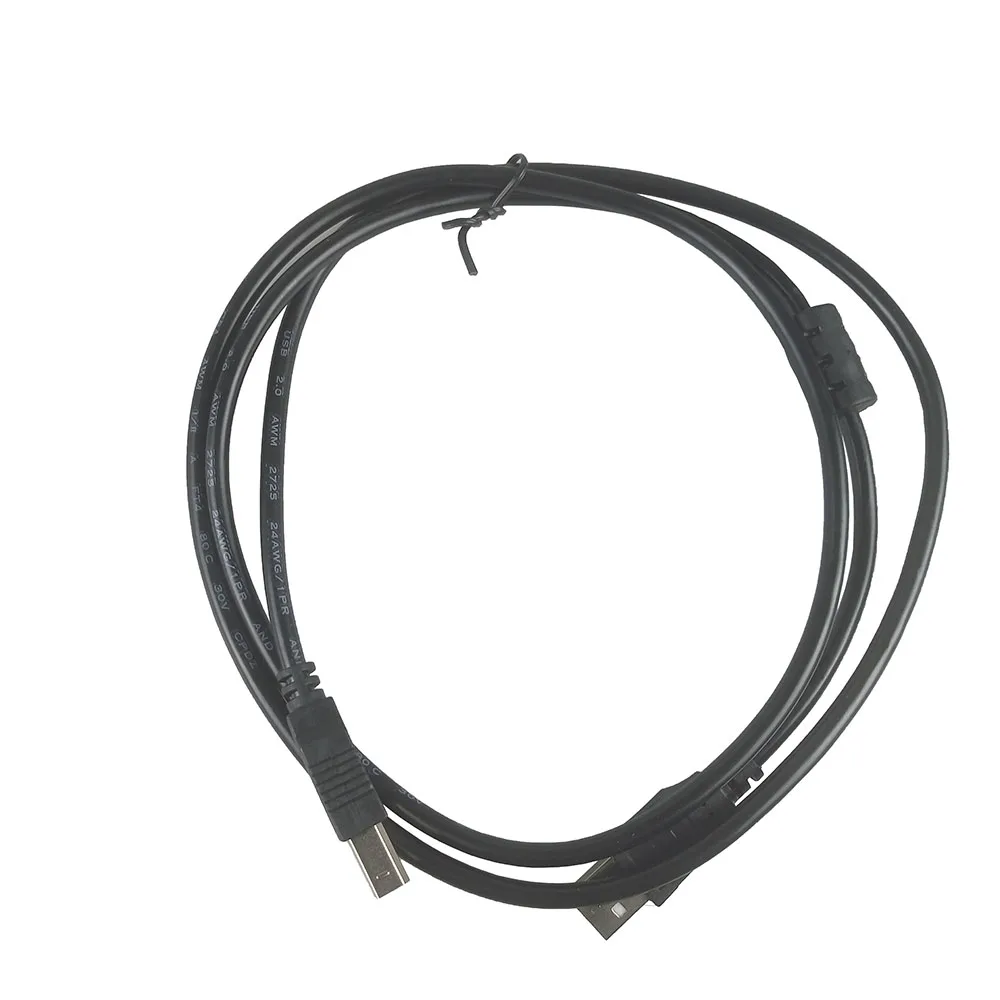

Плата управления-1 шт. контроллер-1 шт. usb-кабель-1 шт. линия управления-1 шт. CD-диск-1 шт.

Описание товара

2. Определение и метод подключения продукта

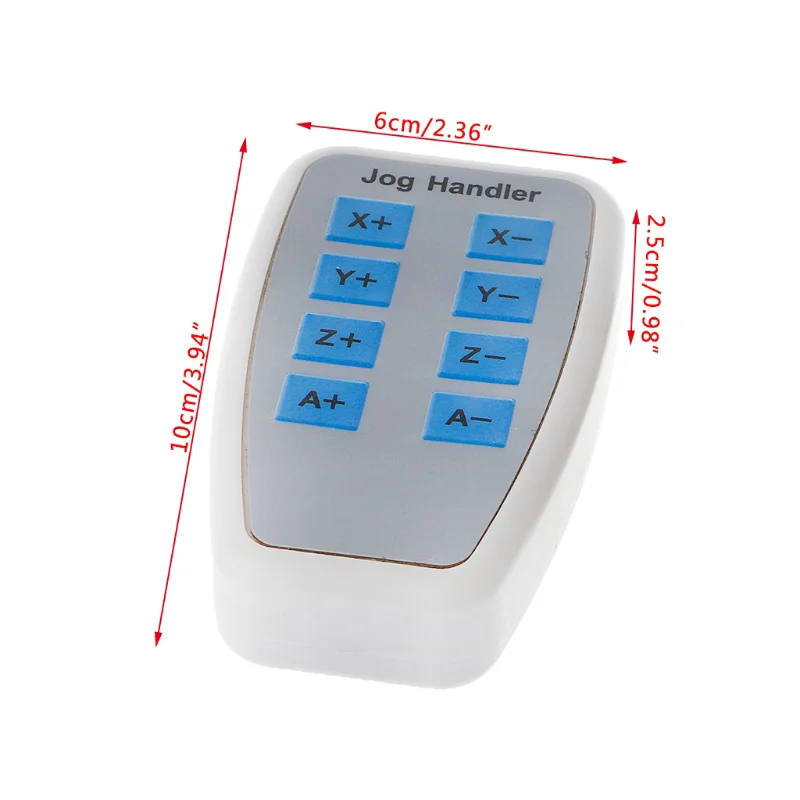

1. Особенности 1) Поддержка для 4-осевого связь, вы можете подключить четыре привод шагового двигателя или сервоприводы; 2) Максимальный шаг-частота импульсов составляет 100 кГц, который подходит для сервопривода или шаговый двигатель; 3) Поддержка автоматического зонда 4) Поддержка аварийного ввода 5) Поддержка концевого выключателя 6) Поддержка подключения электронного маховика 7) необходимо использовать внешний источник питания постоянного тока 24 В для изоляции USB и внешнего порта и сделать систему более стабильной. 8) есть выходной порт 0-10 В, вы можете использовать программное обеспечение mach3 для управления скоростью двигателя шпинделя. 9) 4 входа общего назначения, вы можете подключить концевой выключатель, эстоп переключатель, зонд переключатель, обратно к нулю и другие устройства 10)4 общего назначения изолированный релейный привод выходной интерфейс, может управлять четырьмя реле для управления запуском шпинделя, вращением вперед и обратным вращением, насосами и другим устройством; 11)1 светодиодный статус, Укажите Статус подключения на плате.

3. Чертеж конструкционных размеров
