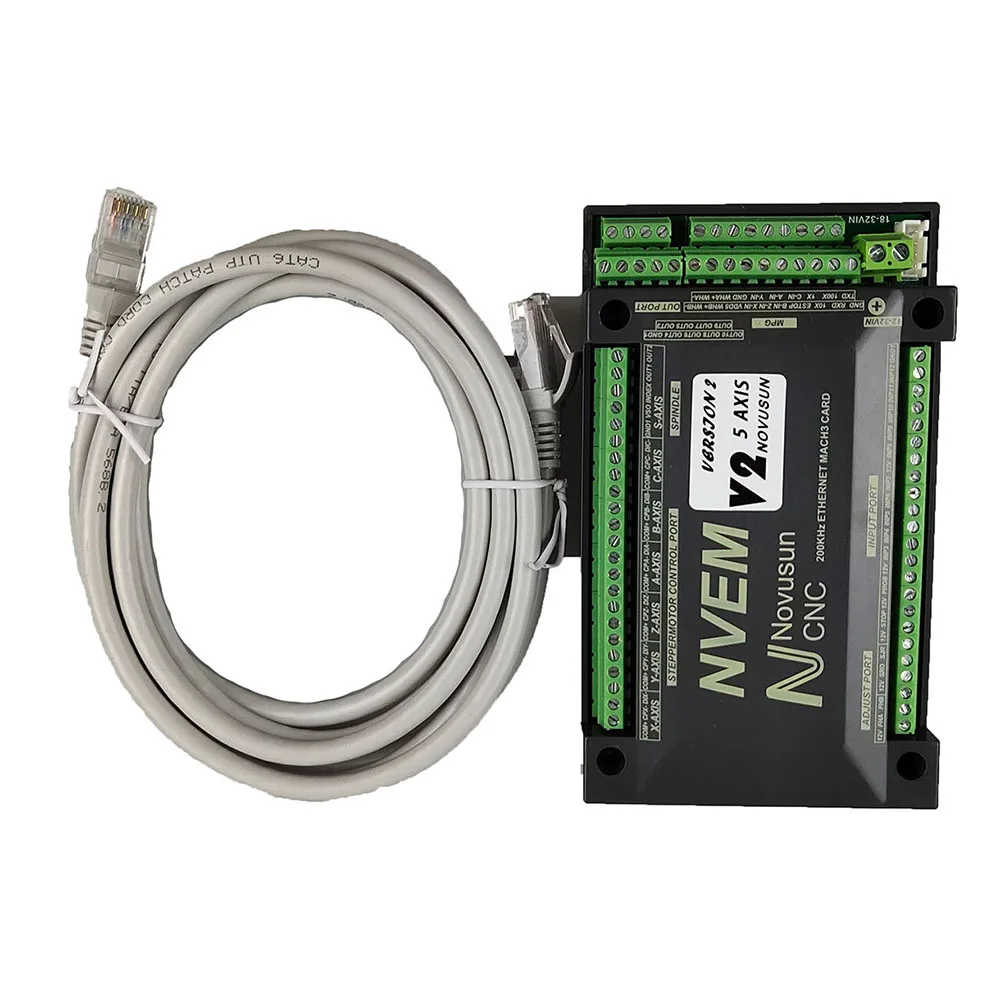

ЧПУ контроллер движения MACH3 nvemv2.1 34 56 axis Ethernet + цифровой дисплей, ручной ведомый механизм для шагового двигателя, серводвигателя
openlink Store - Надежность 92.75%
Более 139 подписчиков, дата открытия магазина 15.04.2021
- Положительные оценки: 95% (190)
- Соответствие описанию: 94%
- Отвечает на сообщения: 92%
- Скорость отправки: 90%
Последнее обновление: 25.04.2022
5 Отзывов
21 Заказов
6 Отзывов
14 Заказов
2 Отзывов
7 Заказов
3 Отзывов
7 Заказов
2 Отзывов
6 Заказов
1 Отзывов
5 Заказов
1 Отзывов
4 Заказов
2 Отзывов
4 Заказов
1 Отзывов
3 Заказов
3 Отзывов
2 Заказов
0 Отзывов
2 Заказов
1 Отзывов
1 Заказов
1 Отзывов
1 Заказов
3 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
Упаковочный лист

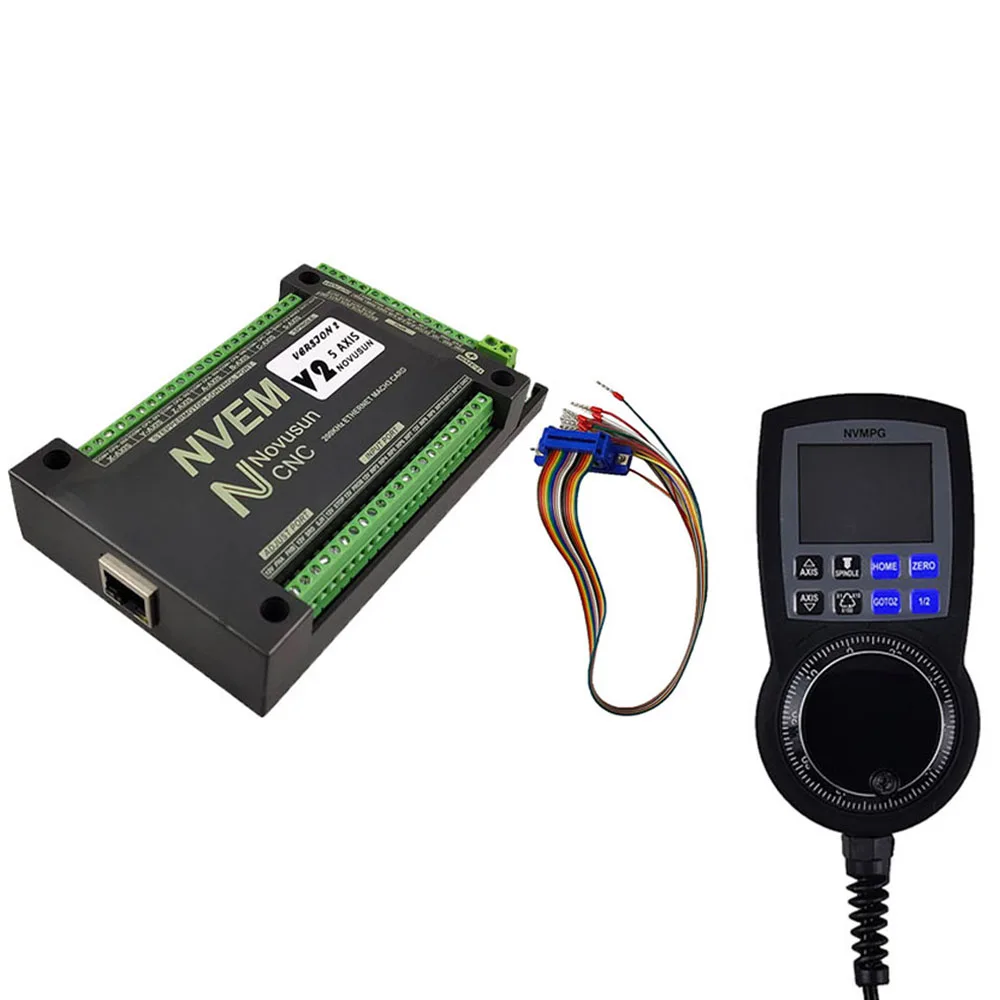

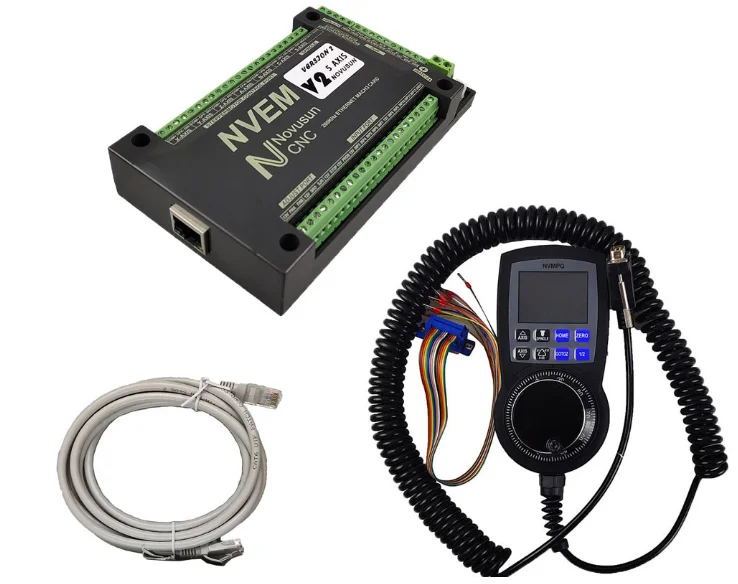

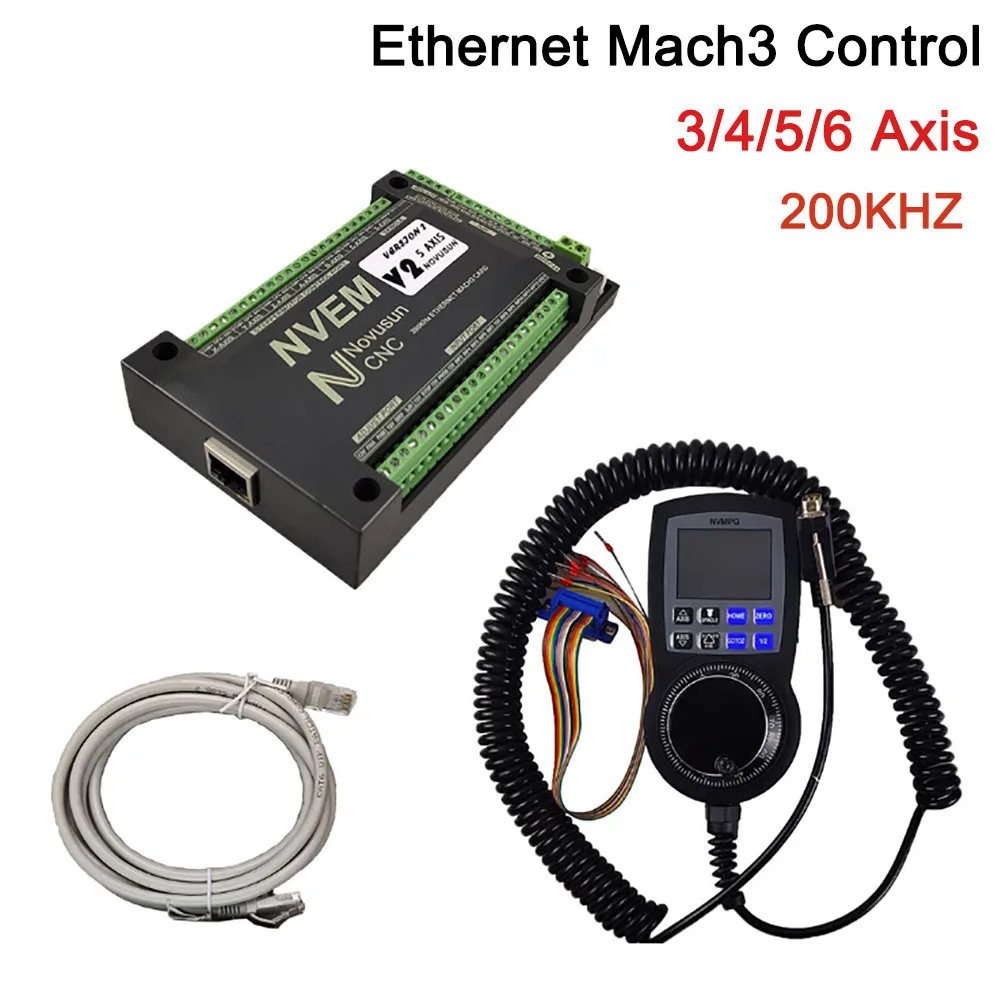

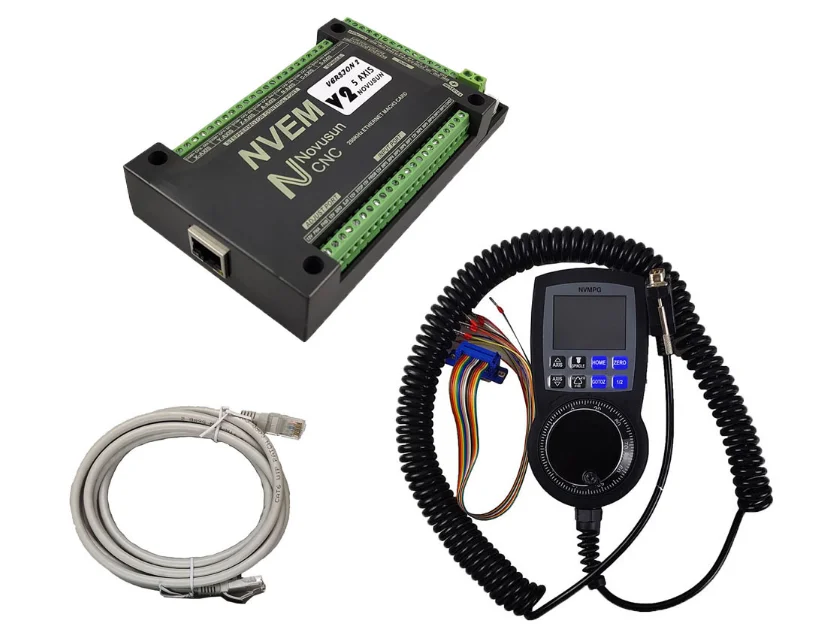

1 шт. NVEMV2.1 плата драйвера управления + 1 шт. цифровой дисплей Маховик наклоняет некоторые аксессуары

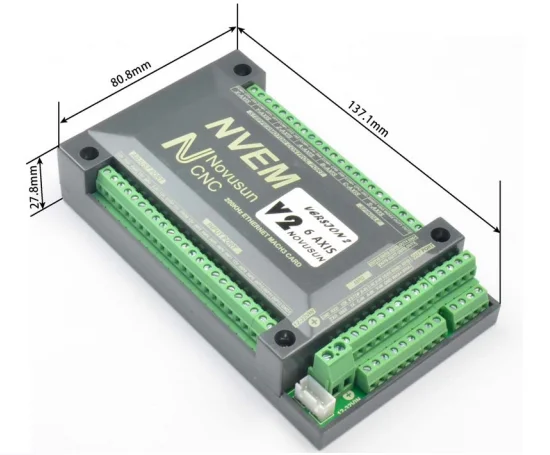

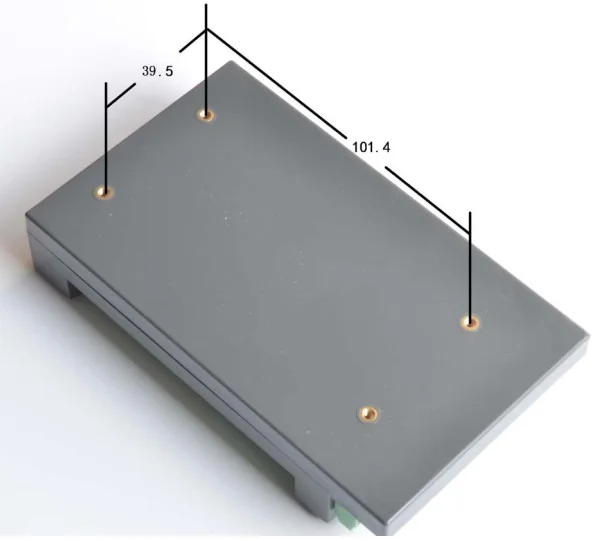

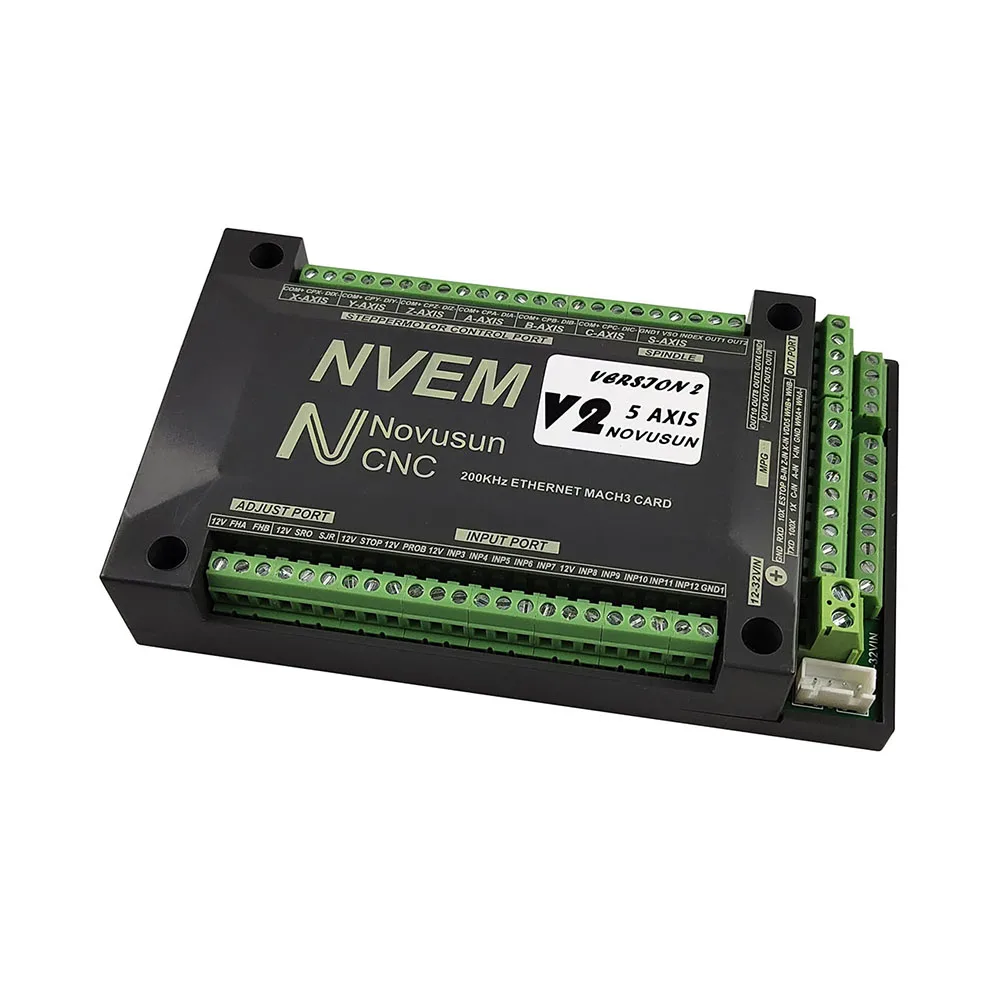

Внешний вид и размер изделия
Спецификация продукции
(1). Поддержка Ethernet;(2).12 портов фотоэлектрический изолированный входной интерфейс для обычных цифровых данных;(3).10 портов фотоэлектрический изолированный выходной интерфейс для обычных цифровых данных;(4).1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ);(5). Может поддерживать 3-6 осевой шаговыйСистемы, 200 кГц импульсный выход для каждой оси;(6). Чип управления движением руки;(7). Основным устройством является 12 В-32 В постоянного тока вход питания, ток должен быть выше 0,5a;(8). Совместим с входом MPG, поддерживает цифровой дисплей MPG от нашей компании.
Устройство питания решение

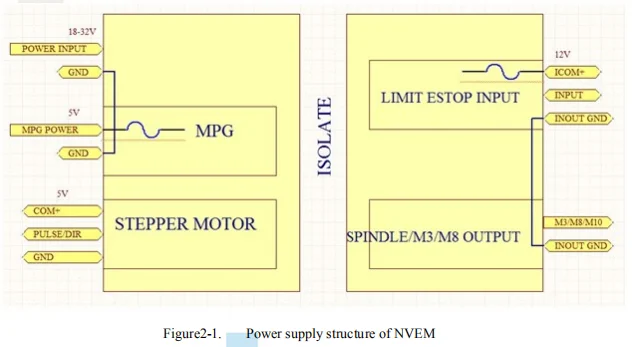

Решение источника питания в области промышленной автоматизации всегда оченьСложный, есть много GND, теперь мы описываем структуру источника питания, как показано ниже:Структура источника питания как на рис. 2-1, основной источник питания и модуль MPG иВыходной модуль Шагового управления-это общий GND, ограниченный и Estop входной модуль и шпиндель регулировки скорости M3/M8/M1 модуль являются распространенными GND, между основным источником питания и выходным модулем есть фотоэлектрическая изоляция. Входы ограниченного переключателя и Estop и так далее являются обычным анодом, внутри устройства есть + 12VDC в качестве общего +, нет необходимости подключать внешний источник питания. На основе ссылки на выходной GND интерфейс, выход a 0-10 В Регулируемое напряжение для регулировки скорости шпинделя, M3/M8/M10 Цифровой выходной интерфейс Открытый-GND. При подключении внешнего реле, необходимо выводить GND, чтобы обратиться к, и дать реле внешний источник питания.
Определение и метод подключения продукта

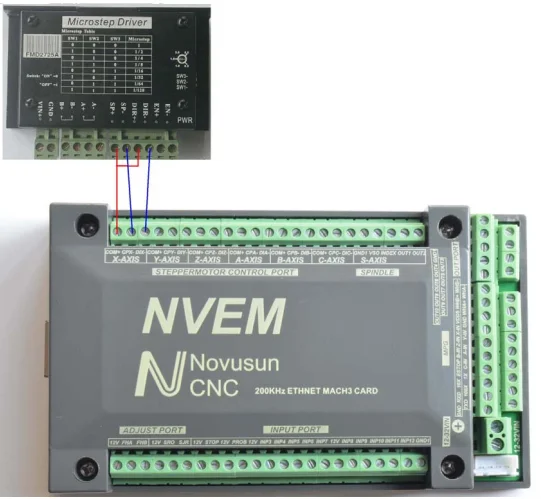

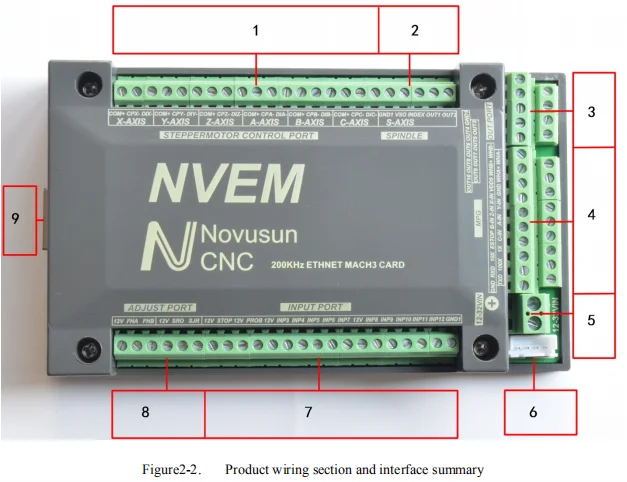

Как показано на рис. 2-2, подключение контроллера включает интерфейс питания, интерфейс подключения Ethernet, интерфейс MPGinterface, выходной интерфейс шагового/серводвигателя, выходной интерфейс управления шпинделя, estop и ограниченный переключатель и настройка инструмента входной интерфейс и так далее.
Выход управления шпинделем

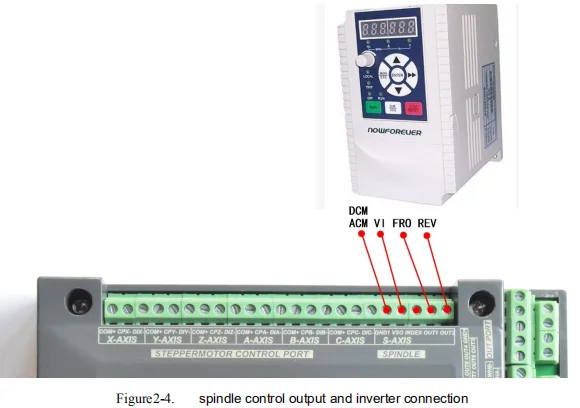

Мы определяем интерфейс слева: GND1 (Выход GND),VSO(0-10 В Регулируемая скорость выхода), индекс (Отзывы скорости шпинделя на входе),OUT1 (общий выходной порт 1),OUT2 (общий выходной порт 2),.Возьмите инвертор Nowforeuer в качестве примера. Выход управления шпинделя и соединение инвертора показали, как на рис. 2-4.если ACM и DCM закрыты, нужно только подключить один порт.Если вам нужен Mach 3, чтобы показать скорость вращения шпинделя в реальном времени, просто Зафиксируйте одно устройство зала, каждыйРеволюция посылает один Пульс между индексом и GND1, импульсное напряжение 5 В-10 В.

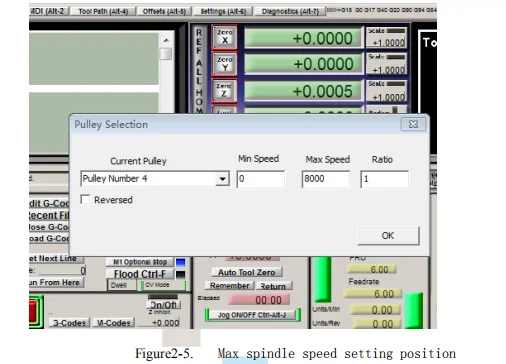

VSO реальное выходное напряжение = 10 в * С скорость настройки шпинделя/Максимальная скорость вращения шпинделя. Например, если максСкорость вращения шпинделя в режиме реального времени 24000, текущая скорость вращения шпинделя в режиме реального времени S = 18000, таким образом, VSO выходное напряжение = 10*18000/24000 = 7,5 V.Макс. Порты настройки скорости шпинделя, как показано sa рис. 2-5, откройте его из менюConfig. Текущая скорость шпинделя может быть установлена с помощью S директивы или Mach 3 модуля скорости настройки шпинделя.
Установка MACH3

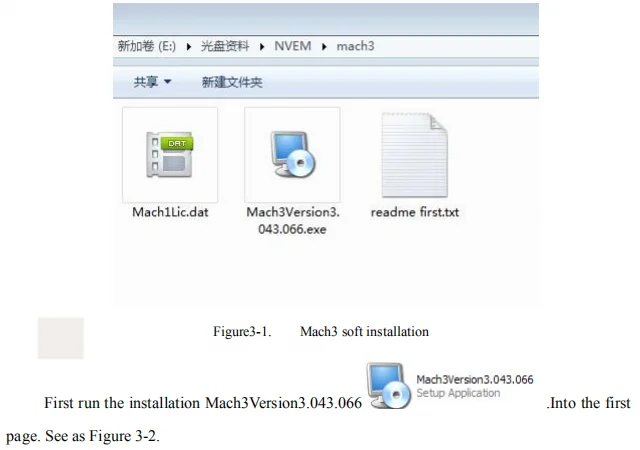

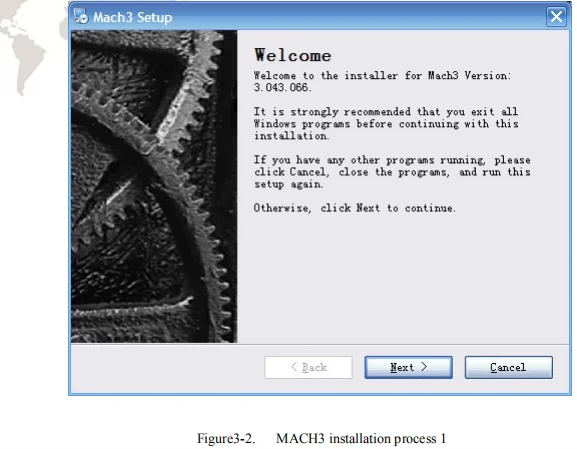

Когда вы приобретаете наш продукт, мы поставим CD-ROM, которая содержит MACH3 установки, регистрации и USB плагин. См. Рис. 3-1

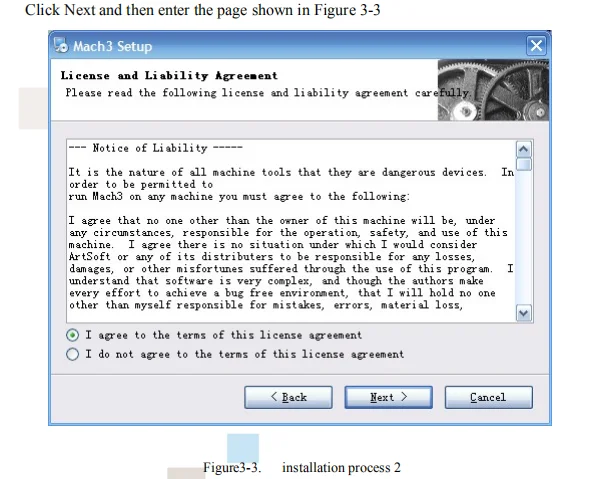

Выберите «Я согласен» и нажмите «Далее», см. Рис. 3-4.

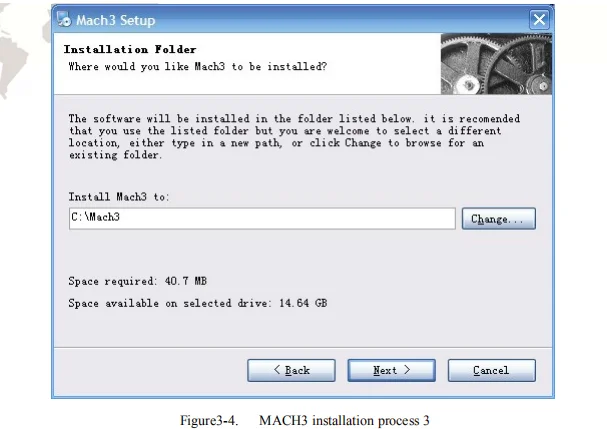

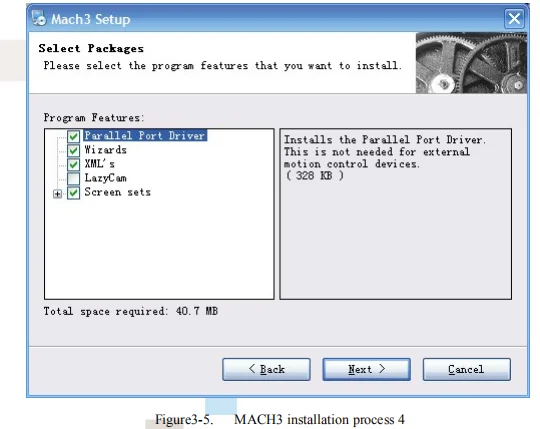

Выберите путь установки, нажмите Next (он может быть установлен на любом диске, и рекомендуетсяДля установки диска C или диска D) см. Рис. 3-5
Нажмите Далее до завершения. Затем перезагрузите компьютер.

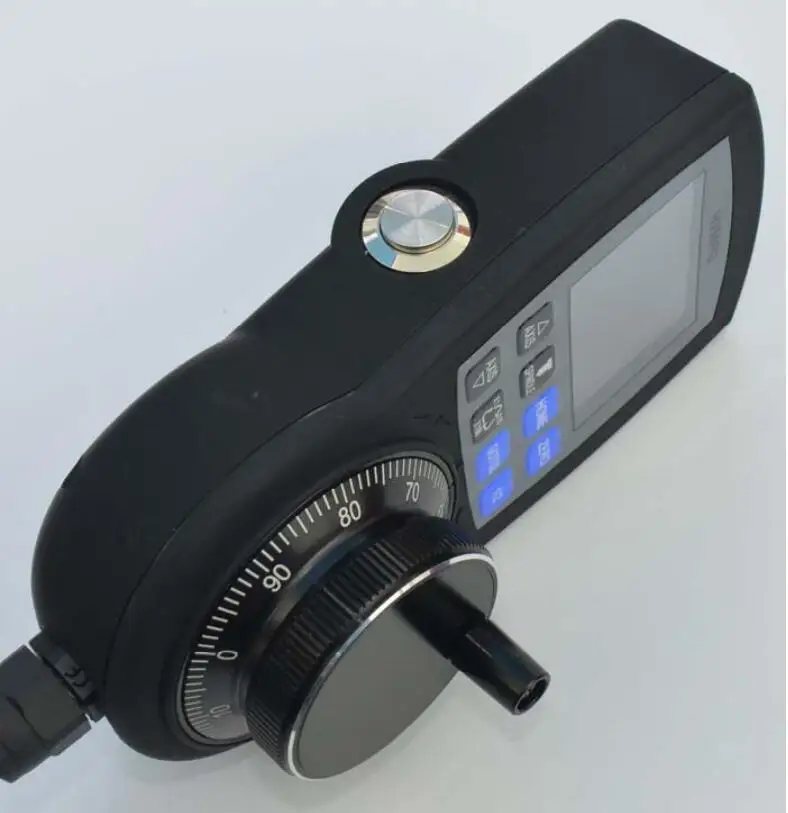

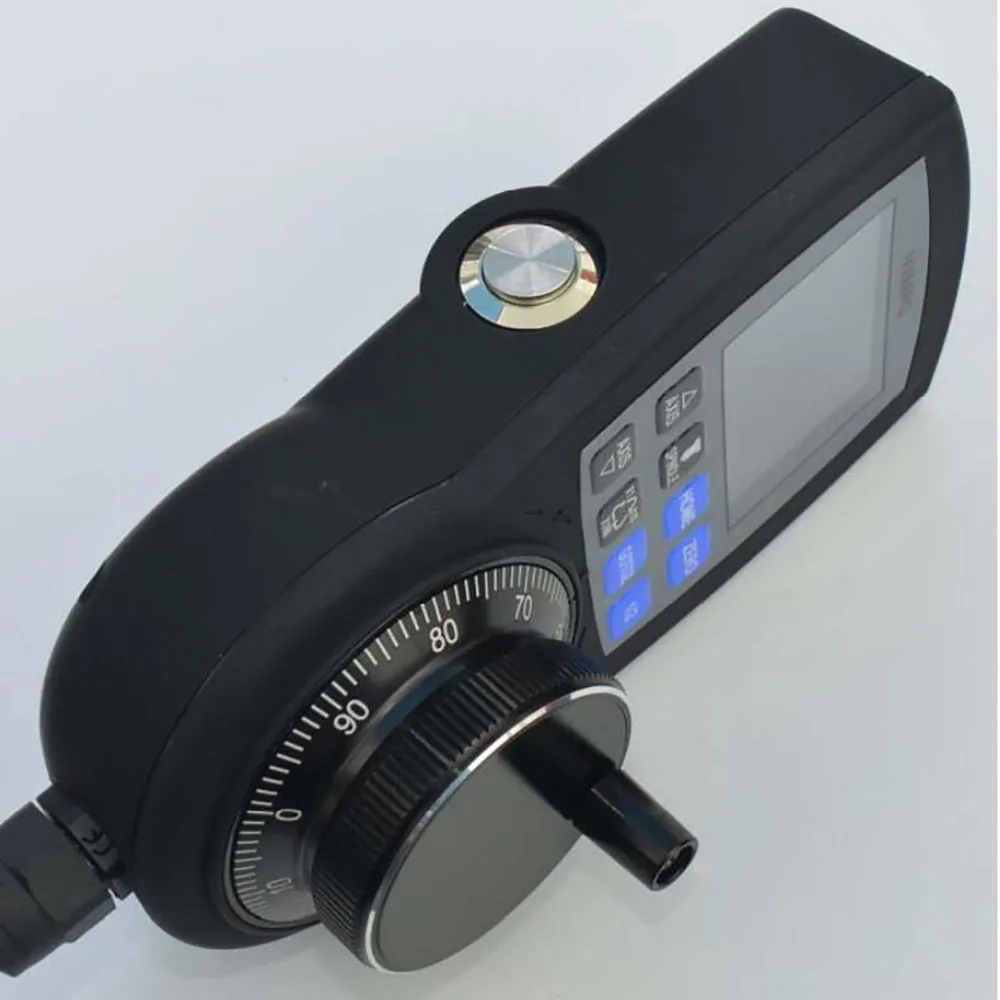

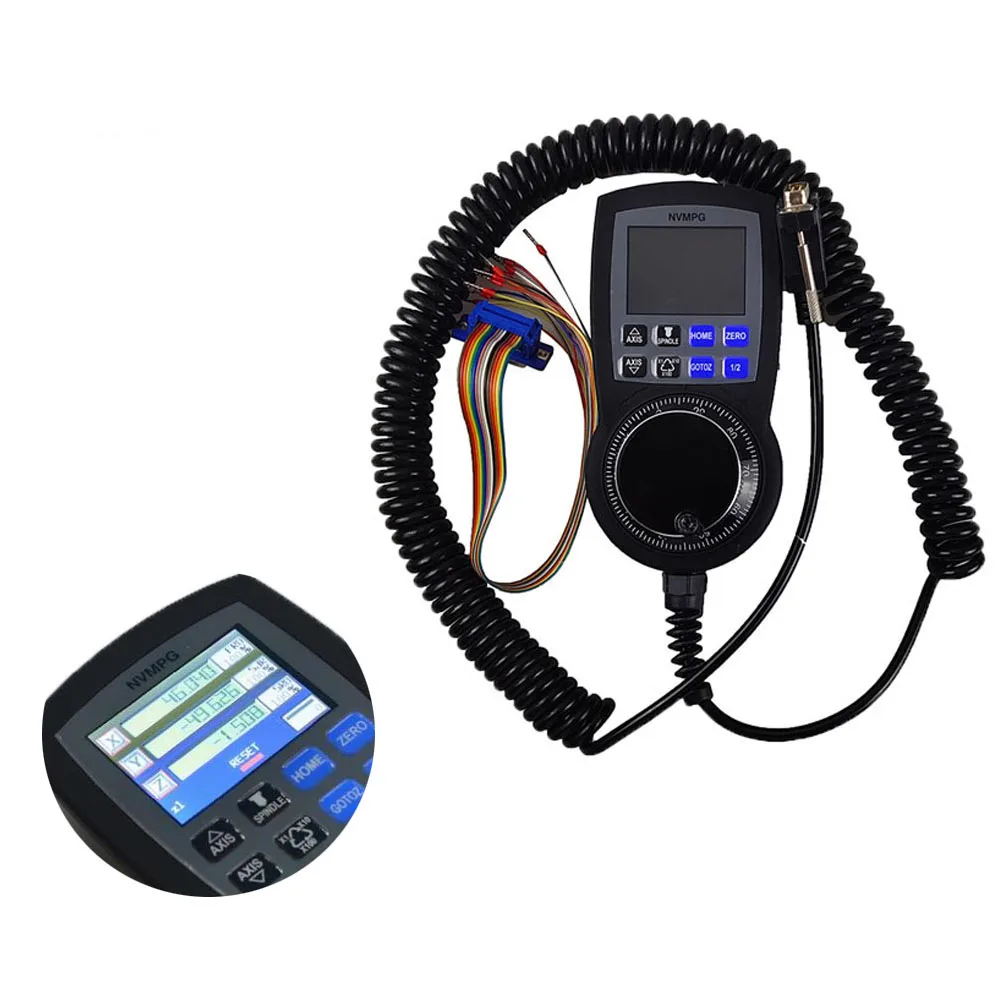

Внешний вид и размер маховика цифрового дисплея
Введение:

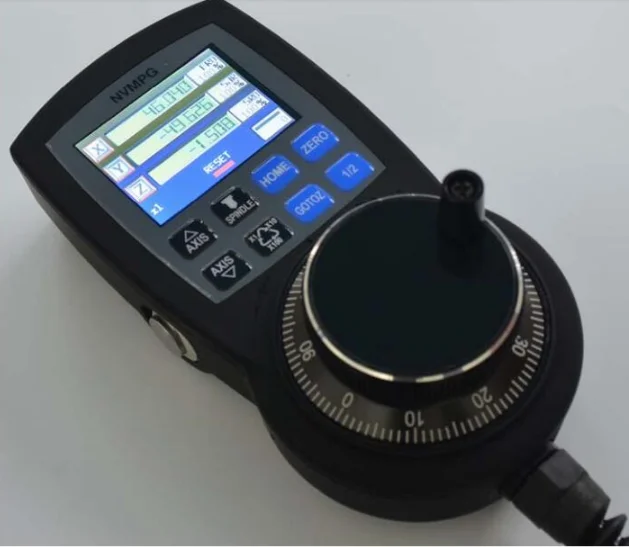

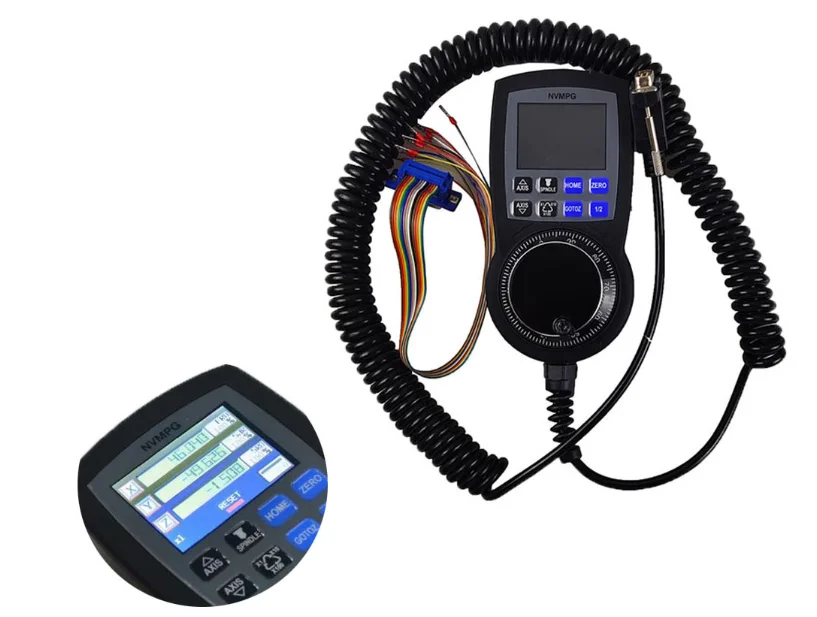

Мы разработали новый ручной импульсный генератор NVMPG. MPG имеет экран и 10 кнопок. На экране отображаются координаты и другие параметры, и пользователь может изменить ось и скорость с помощью кнопок.Например, ZERO / GOTO0 / HOME на кнопке. Кодировщик NVMPG совпадает с общим MPG. Однако при выборе оси и скорости используется порт USART вместо универсального порта.
Характеристики:
1) Высокая производительность, низкие цены2) 2,2 'на тонкопленочных транзисторах на тонкоплёночных транзисторах Экран3) 10 кнопок4) Напряжение 5VDC5) 8 проводная линия управления6) 6 координат оси/сброс/FRO/SRO/SJR/шпиндель отображаются на экране
