Контроллер ЧПУ mach3, плата управления движением nvemv2.1 3 4 5 6-осевой контроллер двигателя Ethernet связь 200 кГц
Shop910339135 Store - Надежность 95%
Более 108 подписчиков, дата открытия магазина 03.08.2020
- Положительные оценки: 96% (150)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 92%
Последнее обновление: 06.02.2022
![](https://ae01.alicdn.com/kf/H28b5c698fcaa460c9a11cad2a16da04cg.jpg_.webp)
Описание продукта:
NVEMV2.1-это 3-6-осевой контроллер движения, который мы потратили 4 года на разработку. NVEMV2.1 Поддержка программного обеспечения Mach3 и стандартного MPG, через Ethernet к Общайтесь с компьютером, просто используйте шпагат для прямого подключения или передачи с маршрутизатором. Контроллер движения NVEMV2.1 использует конструкцию ARM. Конструкция ARM Включает в себя общение, кодеаналитический, базовый алгоритм и импульсную гернерацию. Рациональный Дизайн, надежное управление, удобное управление.
Параметры производительности:
Встроенная поддержка Ethernet; Фотоэлектрический изолированный входной интерфейс 12 портов для обычных цифровых данных; Фотоэлектрический изолированный выходной интерфейс 10 портов для обычных цифровых данных; 1 порт 0-10V Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на ШИМ выход); Может поддерживать 3-6 осевые шаговые системы, 200 кГц импульсный выход для каждой оси; Встроенный чип управления движением руки; Основное устройство 12V-32VDC вход питания, ток должен выше 0.5A; Совместим с MPG входом, поддерживает цифровой дисплей MPG от нашей компании.
Внешний вид и размер:

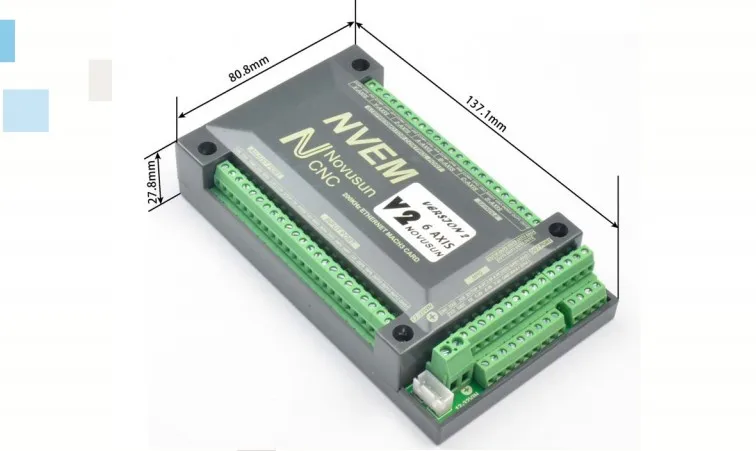

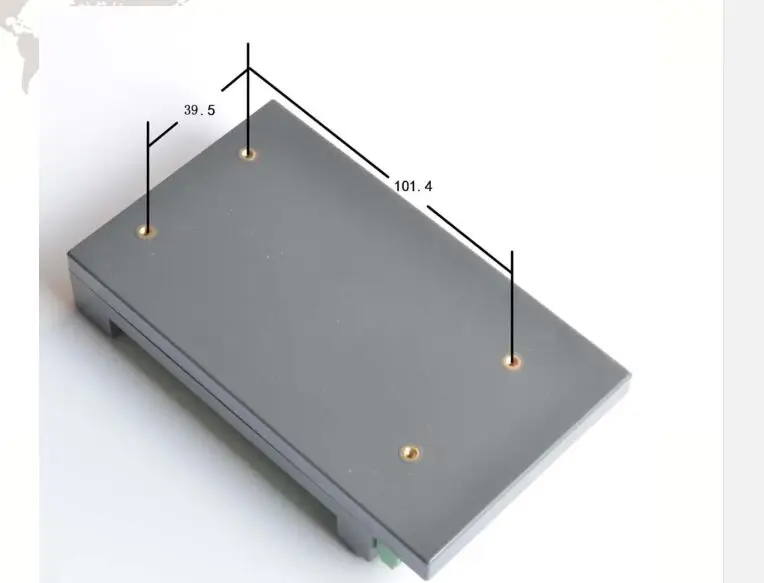

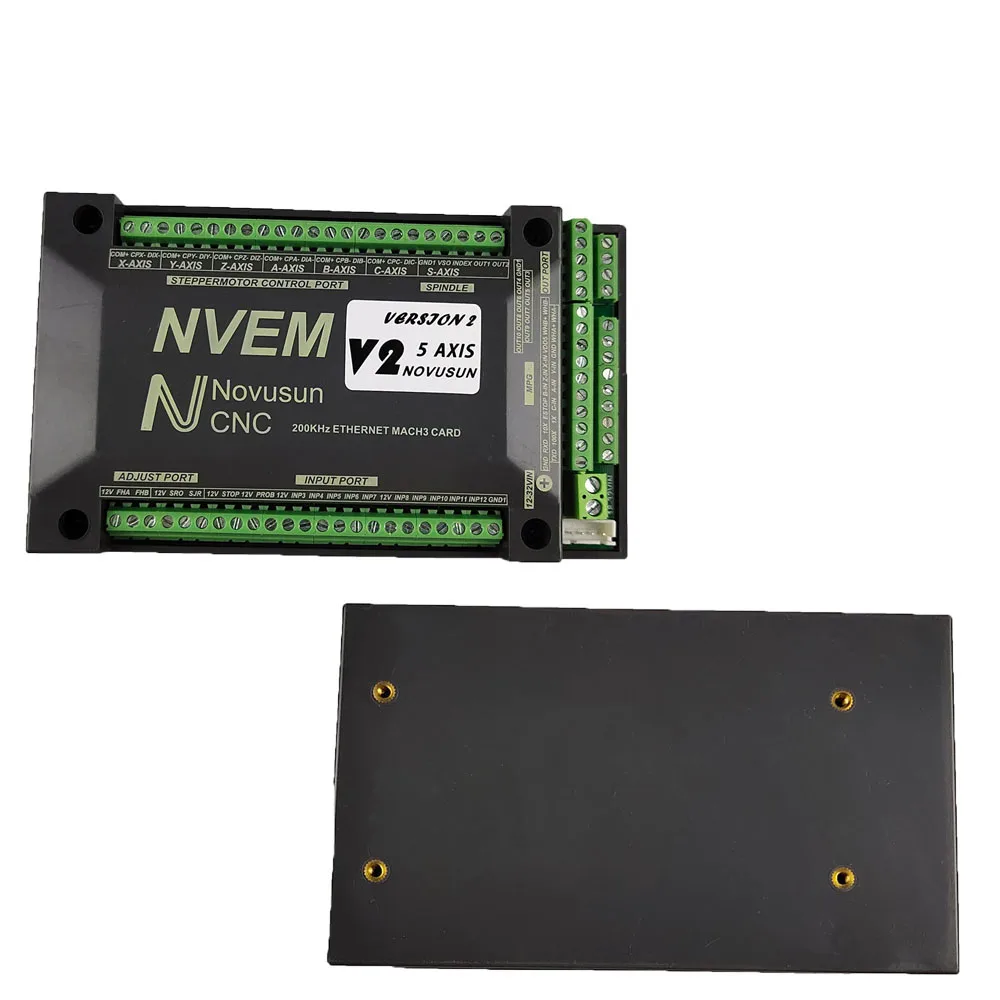

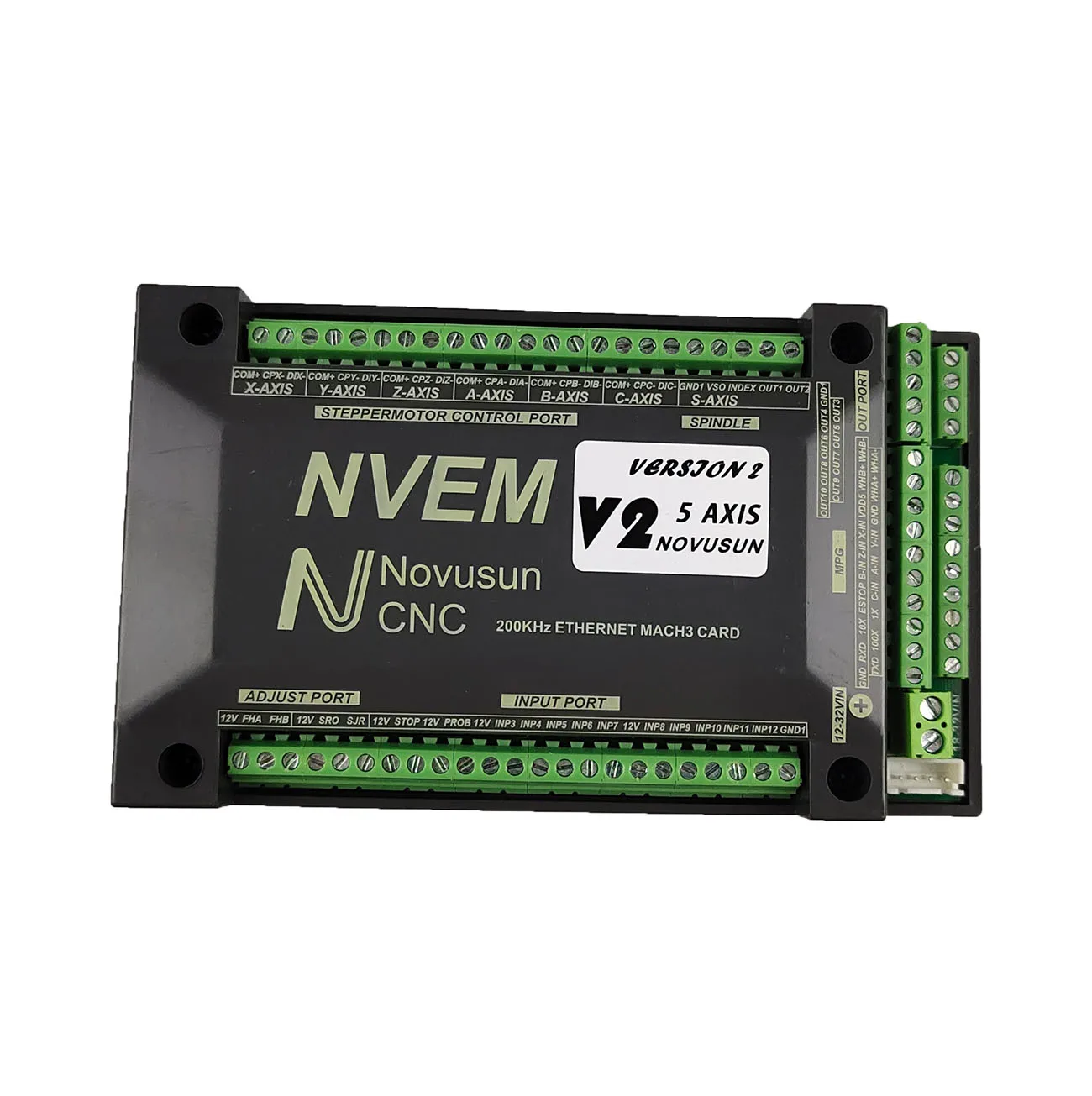

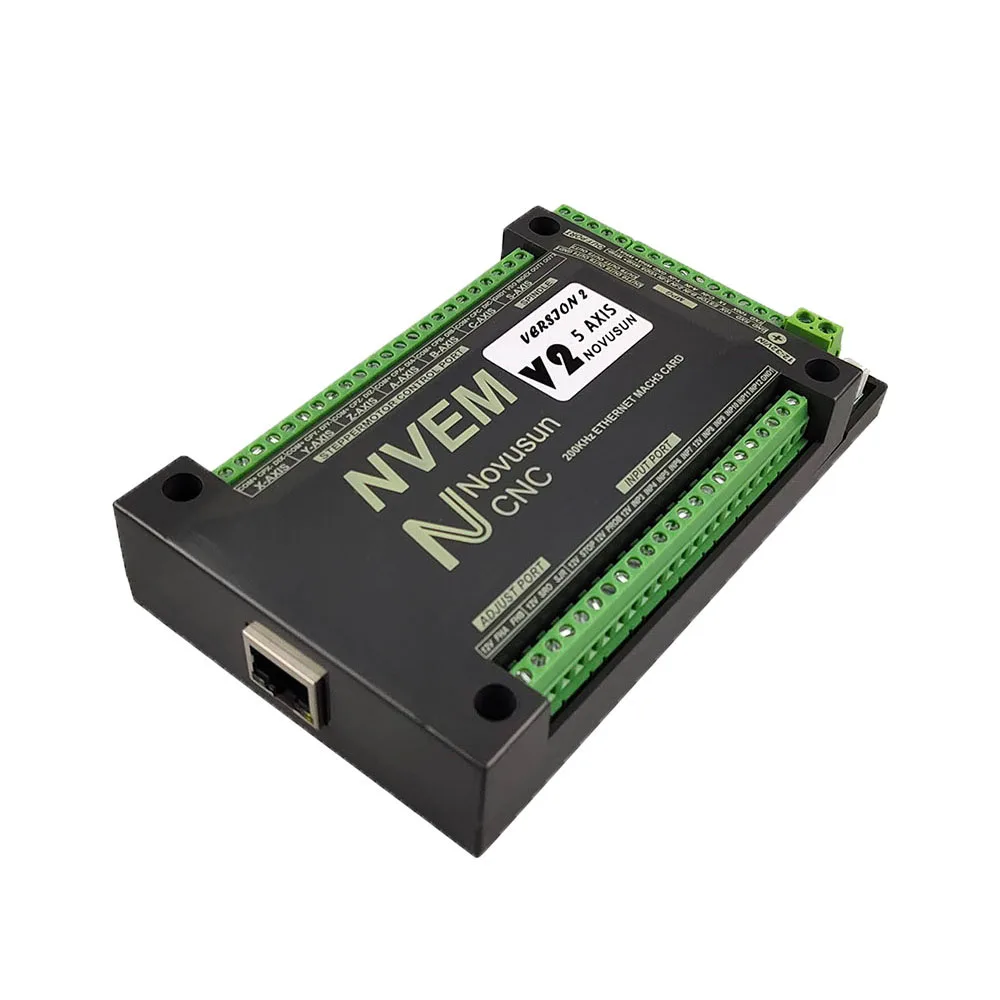

Контроллер движения NVEMV2.1 имеет герметичную конструкцию корпуса, есть 4 установочных отверстия Внизу. Мы можем закрепить 4 отверстия диаметром 4 мм в шкафу и установить контроллер в Шкаф. Внешний вид контроллера как показано на рис. 1-1 и рис. 1-2: Габаритный размер изделий составляет 163,1 мм * 80,8 мм * 27,8 мм; Размер нижней установки составляет 101,4 мм * 39,5 мм.
![](https://ae01.alicdn.com/kf/H76e7b135749b42dea37ae92be65d827du.jpg_.webp)
![](https://ae01.alicdn.com/kf/H2be0af669ea24ccf89a586de32cd16ebd.jpg_.webp)

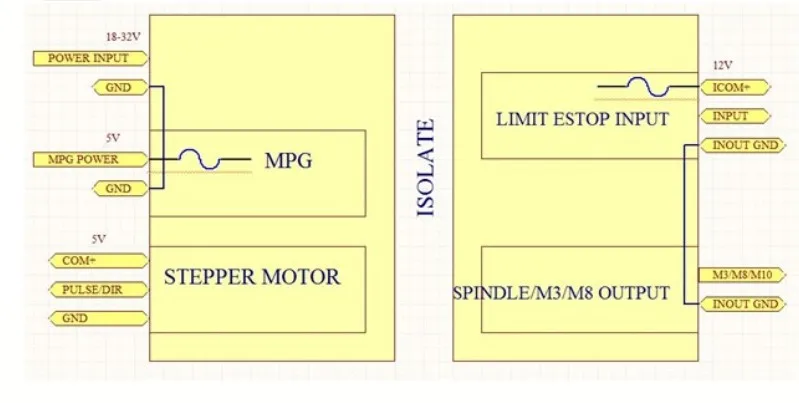

Схема питания:
![](https://ae01.alicdn.com/kf/H8d6b4fbf0f0245c2adff64d338354d6bt.jpg_.webp)
Определение проводки:

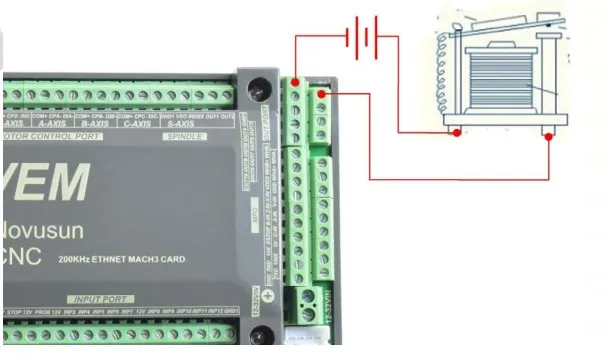

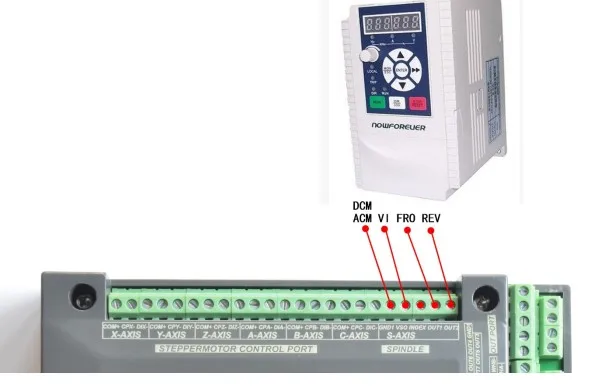

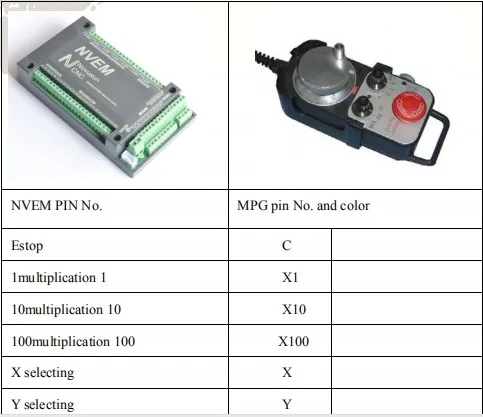

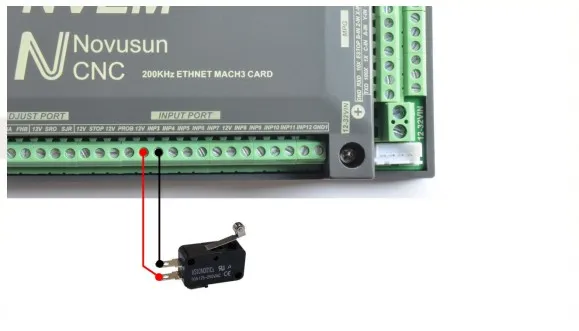

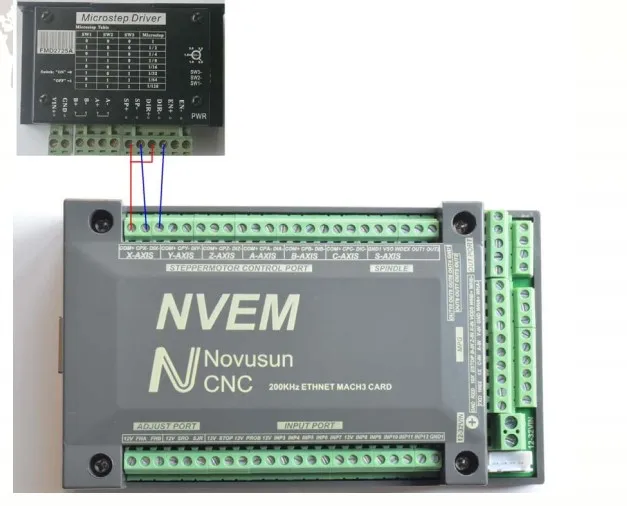

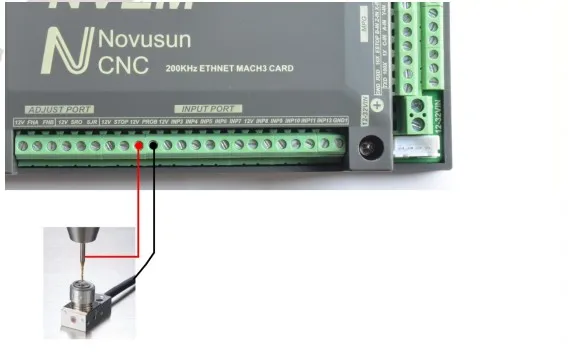

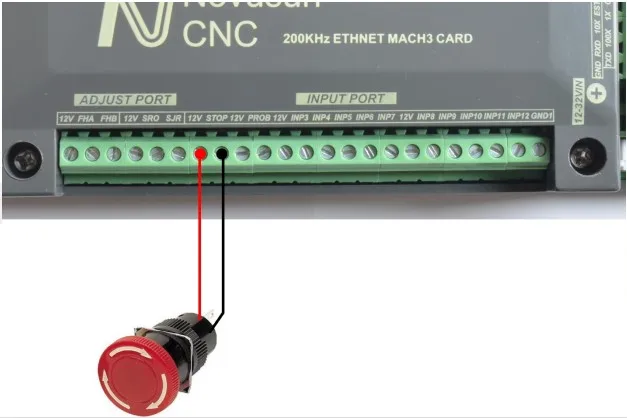

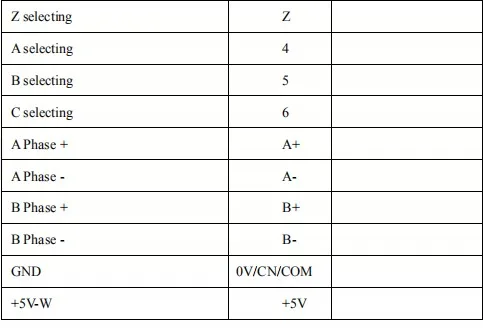

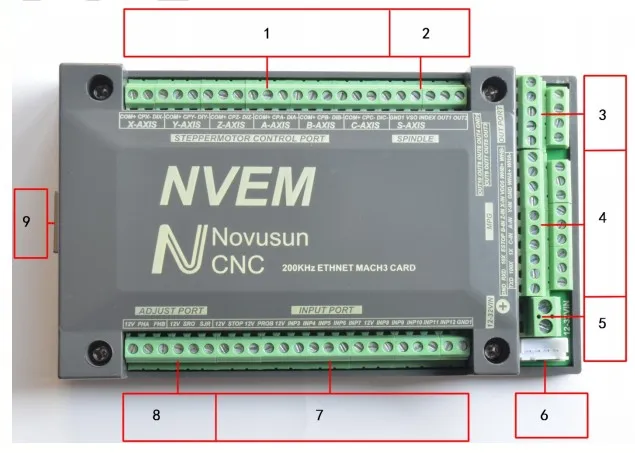

В комплект подключения контроллера входит блок питания Интерфейс, интерфейс подключения Ethernet, интерфейс MPGinterface, выход Stepper/Servo control Интерфейс, выходной интерфейс управления шпинделем, Estop и ограниченный выключатель и входной интерфейс настройки инструмента И так далее. Теперь мы подробно описываем их, как показано ниже.
![](https://ae01.alicdn.com/kf/H86a2f1ddf96d44468ecf5cc538ecfc8dB.jpg_.webp)
![](https://ae01.alicdn.com/kf/H335d13c5da9d4fa7af4b8dffcf984f55m.jpg_.webp)
![](https://ae01.alicdn.com/kf/He51f2562c8e84f9fb3433c6f3a1648c0X.jpg_.webp)
![](https://ae01.alicdn.com/kf/H9265121b27a643ea843739aed298bc86U.jpg_.webp)
![](https://ae01.alicdn.com/kf/H6eb01a529adb499984abae162aaa4ef3l.jpg_.webp)
![](https://ae01.alicdn.com/kf/H19b2c3257cd04d9396eaa3887dffca71D.jpg_.webp)
![](https://ae01.alicdn.com/kf/H50630db229aa46c8a9b9ee36c84f5efcY.jpg_.webp)
![](https://ae01.alicdn.com/kf/H843556524bc24eddbf66e03e2867cc0ek.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hb08a662274164597909e6ac7e384af54l.jpg_.webp)
![](https://ae01.alicdn.com/kf/H38f0345333f442a7b4ffa5b9b91bd49ek.jpg_.webp)
-
Вес логистики0.450
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаНет
-
Номер моделиNVEM
-
ПрименениеФрезерный станок
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)10
-
Размер логистики - длина (см)25
-
Размер логистики - ширина (см)15
-
СертификацияNONE
